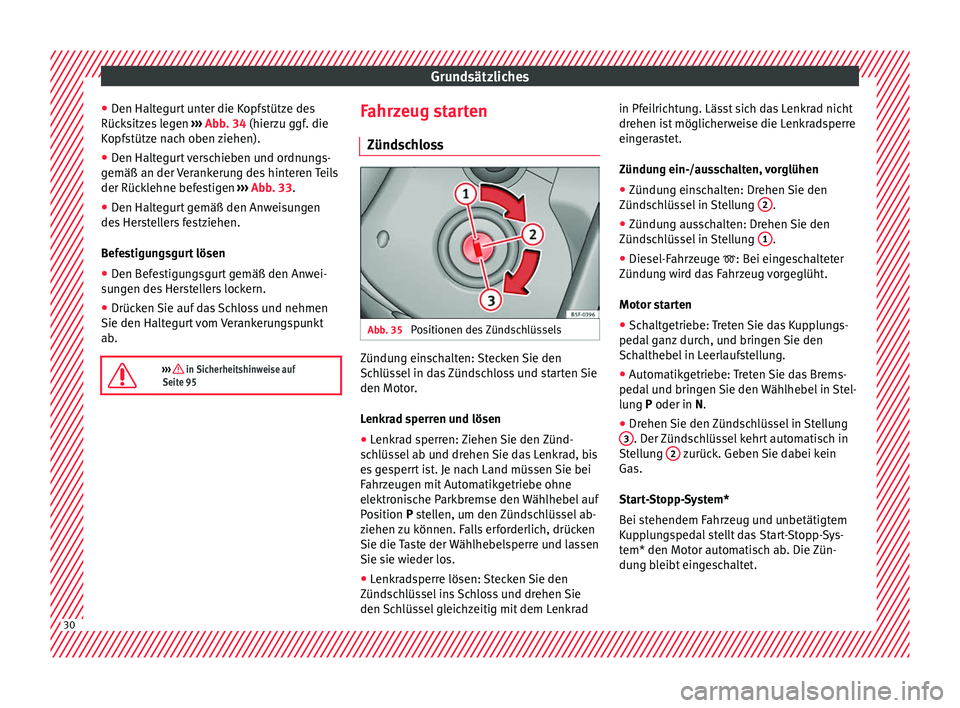

Grundsätzliches
● Den Halt
e
gurt unter die Kopfstütze des
Rücksitzes legen ››› Abb. 34 (hierzu ggf. die
Kopfstütze nach oben ziehen).
● Den Haltegurt verschieben und ordnungs-
gemäß an der V
erankerung des hinteren Teils
der Rücklehne befestigen ››› Abb. 33.
● Den Haltegurt gemäß den Anweisungen
des Her
stellers festziehen.
Befestigungsgurt lösen
● Den Befestigungsgurt gemäß den Anwei-
sun
gen des Herstellers lockern.
● Drücken Sie auf das Schloss und nehmen
Sie den Haltegur
t vom Verankerungspunkt
ab.
››› in Sicherheitshinweise auf
Seite 95 Fahrzeug starten
Zünd s
c
hloss Abb. 35
Positionen des Zündschlüssels Zündung einschalten: Stecken Sie den
Sc
h
lüs
sel in das Zündschloss und starten Sie
den Motor.
Lenkrad sperren und lösen
● Lenkrad sperren: Ziehen Sie den Zünd-
sch
lüssel ab und drehen Sie das Lenkrad, bis
es gesperrt ist. Je nach Land müssen Sie bei
Fahrzeugen mit Automatikgetriebe ohne
elektronische Parkbremse den Wählhebel auf
Position P stellen, um den Zündschlüssel ab-
ziehen zu können. Falls erforderlich, drücken
Sie die Taste der Wählhebelsperre und lassen
Sie sie wieder los.
● Lenkradsperre lösen: Stecken Sie den
Zünds c
hlüssel ins Schloss und drehen Sie
den Schlüssel gleichzeitig mit dem Lenkrad in Pfeilrichtung. Lässt sich das Lenkrad nicht
drehen i
s
t möglicherweise die Lenkradsperre
eingerastet.
Zündung ein-/ausschalten, vorglühen
● Zündung einschalten: Drehen Sie den
Zündsc
hlüssel in Stellung 2 .
● Zündung ausschalten: Drehen Sie den
Zünd s
c
hlüssel in Stellung 1 .
● Diesel-Fahrzeuge : B ei ein
g
eschalteter
Zündung wird das Fahrzeug vorgeglüht.
Motor starten
● Schaltgetriebe: Treten Sie das Kupplungs-
pedal g
anz durch, und bringen Sie den
Schalthebel in Leerlaufstellung.
● Automatikgetriebe: Treten Sie das Brems-
pedal u
nd bringen Sie den Wählhebel in Stel-
lung P oder in N.
● Drehen Sie den Zündschlüssel in Stellung
3 . Der Zündschlüssel kehrt automatisch in
St el
lu
ng 2 zurück. Geben Sie dabei kein
G a
s.
St
art-Stopp-System*
Bei stehendem Fahrzeug und unbetätigtem
Kupplungspedal stellt das Start-Stopp-Sys-
tem* den Motor automatisch ab. Die Zün-
dung bleibt eingeschaltet. 30
Page 67 of 348

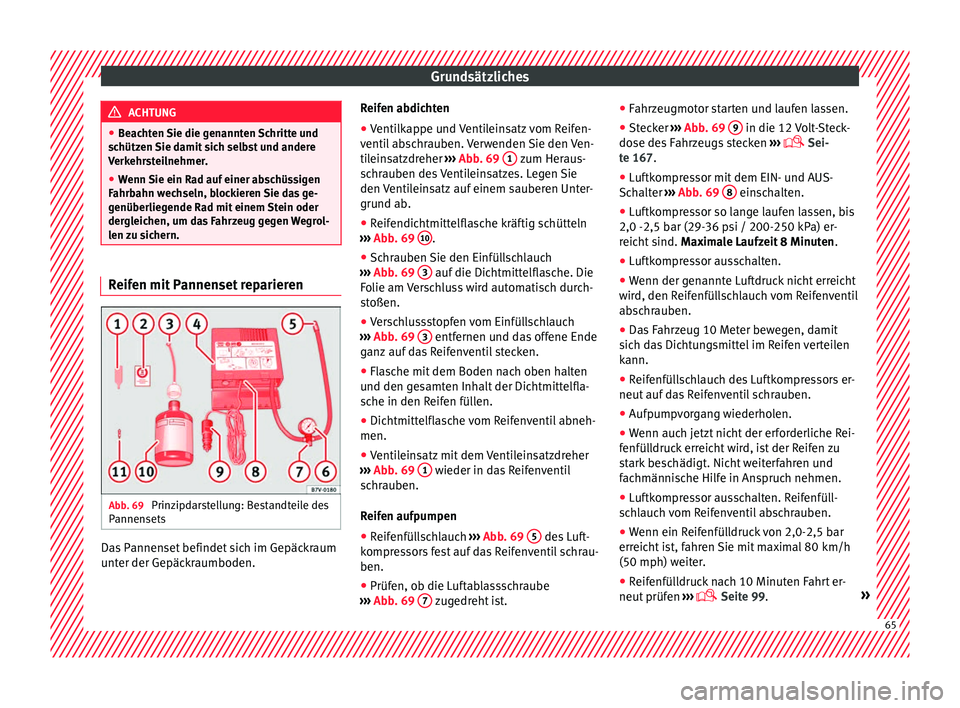

Grundsätzliches
ACHTUNG
● Be ac
hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Reifen mit Pannenset reparieren
Abb. 69
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc
kraumboden. Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ››› Abb. 69 1 zum Heraus-
s c
hr
auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab.
● Reifendichtmittelflasche kräftig schütteln
›››
Abb. 69 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›
Abb. 69 3 auf die Dichtmittelflasche. Die
F o
lie am
Verschluss wird automatisch durch-
stoßen.
● Verschlussstopfen vom Einfüllschlauch
›››
Abb. 69 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 69 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 69 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben.
● Prüfen, ob die Luftablassschraube
›››
Abb. 69 7 zugedreht ist.●
Fahr
z
eugmotor starten und laufen lassen.
● Stecker ››› Abb. 69
9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
Sei-
te 167.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 69 8 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s
i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben.
● Das Fahrzeug 10 Meter bewegen, damit
sich d
as Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen.
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter.
● Reifenfülldruck nach 10 Minuten Fahrt er-
neut prüfen ›
›› Seite 99. » 65
Page 69 of 348

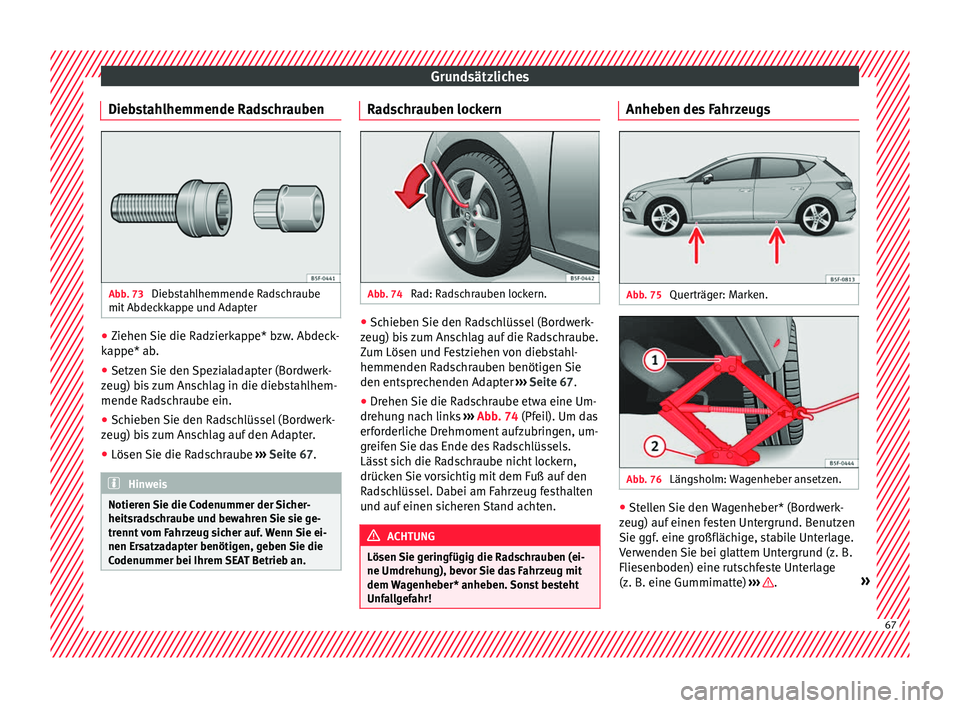

Grundsätzliches
Diebstahlhemmende Radschrauben Abb. 73
Diebstahlhemmende Radschraube
mit Abdec
kk
appe und Adapter ●
Ziehen Sie die Radzierkappe* bzw. Abdeck-
k ap
pe* ab
.
● Setzen Sie den Spezialadapter (Bordwerk-
zeug) bi
s zum Anschlag in die diebstahlhem-
mende Radschraube ein.
● Schieben Sie den Radschlüssel (Bordwerk-
zeug) bi
s zum Anschlag auf den Adapter.
● Lösen Sie die Radschraube ›››
Seite 67. Hinweis
Notieren Sie die Codenummer der Sicher-
heitsr a
dschraube und bewahren Sie sie ge-
trennt vom Fahrzeug sicher auf. Wenn Sie ei-
nen Ersatzadapter benötigen, geben Sie die
Codenummer bei Ihrem SEAT Betrieb an. Radschrauben lockern
Abb. 74
Rad: Radschrauben lockern. ●
Schieben Sie den Radschlüssel (Bordwerk-
z eug) b
i
s zum Anschlag auf die Radschraube.
Zum Lösen und Festziehen von diebstahl-
hemmenden Radschrauben benötigen Sie
den entsprechenden Adapter ››› Seite 67.
● Drehen Sie die Radschraube etwa eine Um-
drehun
g nach links ››› Abb. 74 (Pfeil). Um das
erforderliche Drehmoment aufzubringen, um-
greifen Sie das Ende des Radschlüssels.
Lässt sich die Radschraube nicht lockern,
drücken Sie vorsichtig mit dem Fuß auf den
Radschlüssel. Dabei am Fahrzeug festhalten
und auf einen sicheren Stand achten. ACHTUNG
Lösen Sie geringfügig die Radschrauben (ei-
ne Umdrehu n
g), bevor Sie das Fahrzeug mit
dem Wagenheber* anheben. Sonst besteht
Unfallgefahr! Anheben des Fahrzeugs
Abb. 75
Querträger: Marken. Abb. 76
Längsholm: Wagenheber ansetzen. ●
Stellen Sie den Wagenheber* (Bordwerk-
z eug) auf einen f
esten Untergrund. Benutzen
Sie ggf. eine großflächige, stabile Unterlage.
Verwenden Sie bei glattem Untergrund (z. B.
Fliesenboden) eine rutschfeste Unterlage
(z. B. eine Gummimatte) ››› .
» 67
Page 70 of 348

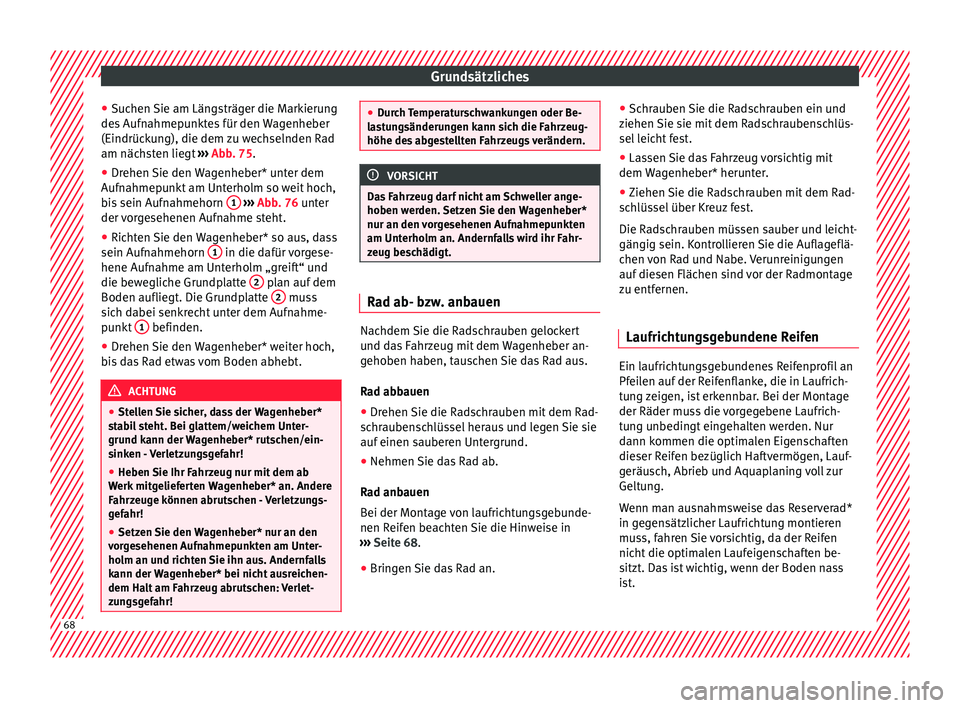

Grundsätzliches
● Suc
hen
Sie am Längsträger die Markierung
des Aufnahmepunktes für den Wagenheber
(Eindrückung), die dem zu wechselnden Rad
am nächsten liegt ››› Abb. 75.
● Drehen Sie den Wagenheber* unter dem
Aufnahmep
unkt am Unterholm so weit hoch,
bis sein Aufnahmehorn 1
› ››
Abb
. 76 unter
der
vorgesehenen Aufnahme steht.
● Richten Sie den Wagenheber* so aus, dass
sein Aufnahmehorn 1 in die dafür vorgese-
hene Auf n
ahme am Unt
erholm „greift“ und
die bewegliche Grundplatte 2 plan auf dem
Boden auflie g
t
. Die Grundplatte 2 muss
s ic
h d
abei senkrecht unter dem Aufnahme-
punkt 1 befinden.
● Drehen Sie den Wagenheber* weiter hoch,
b i
s
das Rad etwas vom Boden abhebt. ACHTUNG
● Stel l
en Sie sicher, dass der Wagenheber*
stabil steht. Bei glattem/weichem Unter-
grund kann der Wagenheber* rutschen/ein-
sinken - Verletzungsgefahr!
● Heben Sie Ihr Fahrzeug nur mit dem ab
Werk mit
gelieferten Wagenheber* an. Andere
Fahrzeuge können abrutschen - Verletzungs-
gefahr!
● Setzen Sie den Wagenheber* nur an den
vorg
esehenen Aufnahmepunkten am Unter-
holm an und richten Sie ihn aus. Andernfalls
kann der Wagenheber* bei nicht ausreichen-
dem Halt am Fahrzeug abrutschen: Verlet-
zungsgefahr! ●
Dur c
h Temperaturschwankungen oder Be-
lastungsänderungen kann sich die Fahrzeug-
höhe des abgestellten Fahrzeugs verändern. VORSICHT
Das Fahrzeug darf nicht am Schweller ange-
ho ben w er
den. Setzen Sie den Wagenheber*
nur an den vorgesehenen Aufnahmepunkten
am Unterholm an. Andernfalls wird ihr Fahr-
zeug beschädigt. Rad ab- bzw. anbauen
Nachdem Sie die Radschrauben gelockert
u
nd d
a
s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abbauen
● Drehen Sie die Radschrauben mit dem Rad-
schr
aubenschlüssel heraus und legen Sie sie
auf einen sauberen Untergrund.
● Nehmen Sie das Rad ab.
Rad anb
auen
Bei der Montage von laufrichtungsgebunde-
nen Reifen beachten Sie die Hinweise in
››› Seite 68.
● Bringen Sie das Rad an. ●
Schrauben
Sie die Radschrauben ein und
ziehen Sie sie mit dem Radschraubenschlüs-
sel leicht fest.
● Lassen Sie das Fahrzeug vorsichtig mit
dem Wagenhe
ber* herunter.
● Ziehen Sie die Radschrauben mit dem Rad-
sch
lüssel über Kreuz fest.
Die Radschrauben müssen sauber und leicht-
gängig sein. Kontrollieren Sie die Auflageflä-
chen von Rad und Nabe. Verunreinigungen
auf diesen Flächen sind vor der Radmontage
zu entfernen.
Laufrichtungsgebundene Reifen Ein laufrichtungsgebundenes Reifenprofil an
Pf
ei
l
en auf der Reifenflanke, die in Laufrich-
tung zeigen, ist erkennbar. Bei der Montage
der Räder muss die vorgegebene Laufrich-
tung unbedingt eingehalten werden. Nur
dann kommen die optimalen Eigenschaften
dieser Reifen bezüglich Haftvermögen, Lauf-
geräusch, Abrieb und Aquaplaning voll zur
Geltung.
Wenn man ausnahmsweise das Reserverad*
in gegensätzlicher Laufrichtung montieren
muss, fahren Sie vorsichtig, da der Reifen
nicht die optimalen Laufeigenschaften be-
sitzt. Das ist wichtig, wenn der Boden nass
ist. 68
Page 74 of 348

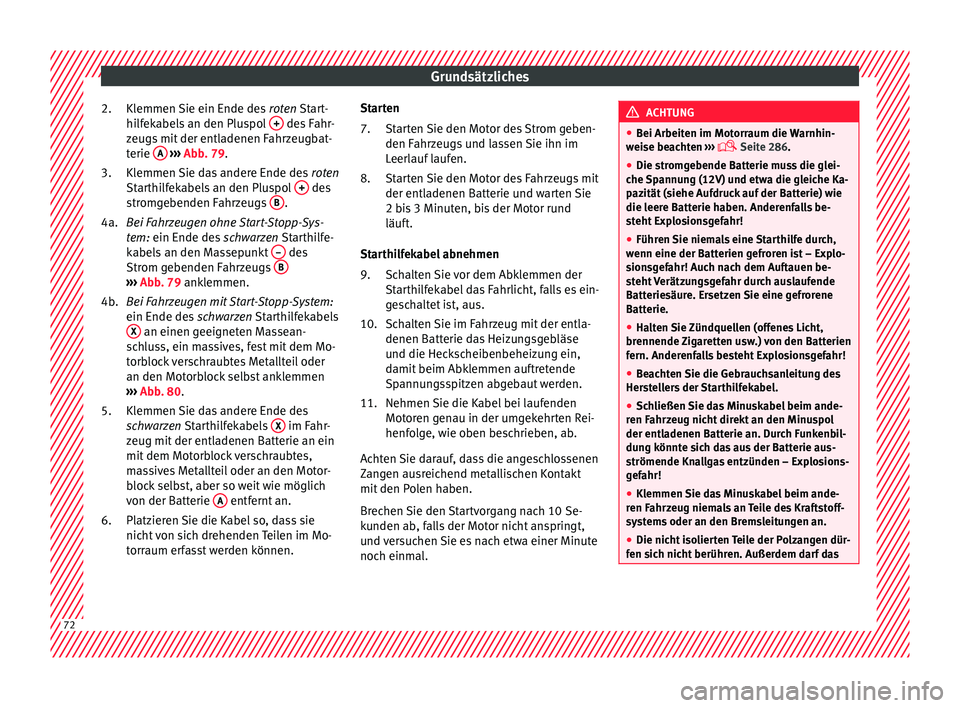

Grundsätzliches
Klemmen Sie ein Ende des rot
en Start-
hilfekabels an den Pluspol + des Fahr-
z eug
s
mit der entladenen Fahrzeugbat-
terie A
› ››
Abb
. 79.
Kl
emmen Sie das andere Ende des roten
Starthilfekabels an den Pluspol + des
s tr
om
gebenden Fahrzeugs B .
Be i Fahrz
eugen ohn
e Start-Stopp-Sys-
tem: ein Ende des schwarzen Starthilfe-
kabels an den Massepunkt – des
Str om g
e
benden Fahrzeugs B›››
Abb . 79 anklemmen.
Be i Fahrz
eugen mit Start-Stopp-System:
ein Ende des schwarzen Starthilfekabels
X an einen geeigneten Massean-
s c
h
luss, ein massives, fest mit dem Mo-
torblock verschraubtes Metallteil oder
an den Motorblock selbst anklemmen
››› Abb. 80.
Klemmen Sie das andere Ende des
schwarzen Starthilfekabels X im Fahr-
z eug mit
der entl
adenen Batterie an ein
mit dem Motorblock verschraubtes,
massives Metallteil oder an den Motor-
block selbst, aber so weit wie möglich
von der Batterie A entfernt an.
Pl atz
ier
en Sie die Kabel so, dass sie
nicht von sich drehenden Teilen im Mo-
torraum erfasst werden können.
2.
3.
4a.
4b.
5.
6.
Starten
Start
en Sie den Motor des Strom geben-
den Fahrzeugs und lassen Sie ihn im
Leerlauf laufen.
Starten Sie den Motor des Fahrzeugs mit
der entladenen Batterie und warten Sie
2 bis 3 Minuten, bis der Motor rund
läuft.
Starthilfekabel abnehmen Schalten Sie vor dem Abklemmen der
Starthilfekabel das Fahrlicht, falls es ein-
geschaltet ist, aus.
Schalten Sie im Fahrzeug mit der entla-
denen Batterie das Heizungsgebläse
und die Heckscheibenbeheizung ein,
damit beim Abklemmen auftretende
Spannungsspitzen abgebaut werden.
Nehmen Sie die Kabel bei laufenden
Motoren genau in der umgekehrten Rei-
henfolge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen
Zangen ausreichend metallischen Kontakt
mit den Polen haben.
Brechen Sie den Startvorgang nach 10 Se-
kunden ab, falls der Motor nicht anspringt,
und versuchen Sie es nach etwa einer Minute
noch einmal. 7.
8.
9.
10.
11. ACHTUNG
● Bei Arbeit en im Mot
orraum die Warnhin-
weise beachten ›››
Seite 286.
● Die stromgebende Batterie muss die glei-
che S
pannung (12V) und etwa die gleiche Ka-
pazität (siehe Aufdruck auf der Batterie) wie
die leere Batterie haben. Anderenfalls be-
steht Explosionsgefahr!
● Führen Sie niemals eine Starthilfe durch,
wenn eine der Batt
erien gefroren ist – Explo-
sionsgefahr! Auch nach dem Auftauen be-
steht Verätzungsgefahr durch auslaufende
Batteriesäure. Ersetzen Sie eine gefrorene
Batterie.
● Halten Sie Zündquellen (offenes Licht,
brennende Z
igaretten usw.) von den Batterien
fern. Anderenfalls besteht Explosionsgefahr!
● Beachten Sie die Gebrauchsanleitung des
Herst
ellers der Starthilfekabel.
● Schließen Sie das Minuskabel beim ande-
ren Fahr
zeug nicht direkt an den Minuspol
der entladenen Batterie an. Durch Funkenbil-
dung könnte sich das aus der Batterie aus-
strömende Knallgas entzünden – Explosions-
gefahr!
● Klemmen Sie das Minuskabel beim ande-
ren Fahr
zeug niemals an Teile des Kraftstoff-
systems oder an den Bremsleitungen an.
● Die nicht isolierten Teile der Polzangen dür-
fen sic
h nicht berühren. Außerdem darf das72
Page 87 of 348

Die Sicherheitsgurte

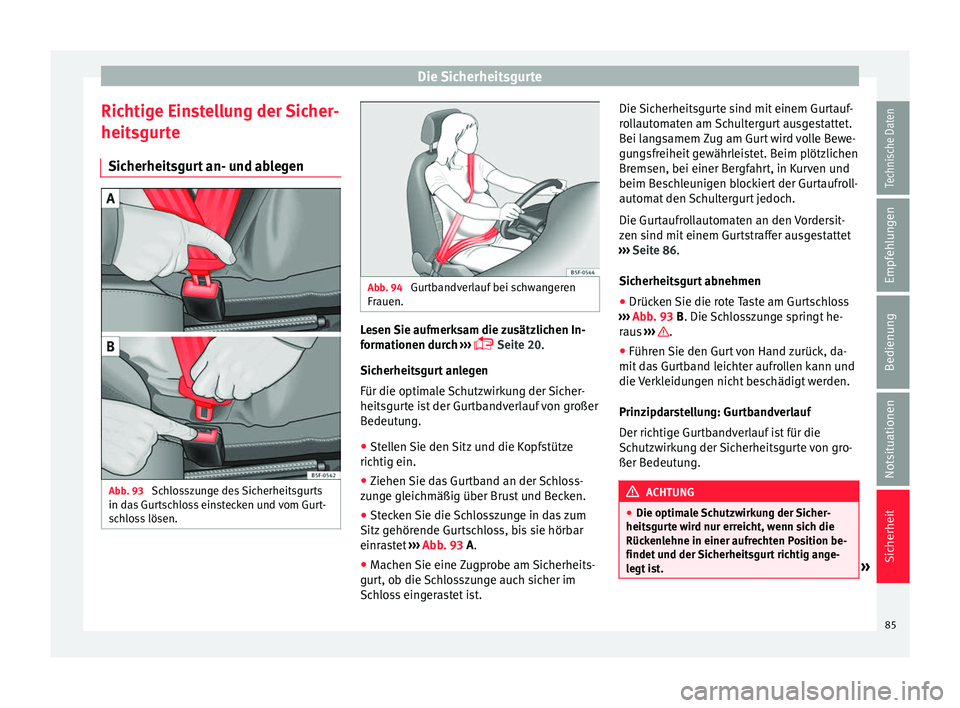

Richtige Einstellung der Sicher-
heit sgur
t
e
Sicherheitsgurt an- und ablegen Abb. 93
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 94
Gurtbandverlauf bei schwangeren
Fr auen. Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 20.
Sicherheitsgurt anlegen
Für die optimale Schutzwirkung der Sicher-
heitsgurte ist der Gurtbandverlauf von großer
Bedeutung.
● Stellen Sie den Sitz und die Kopfstütze
richtig ein.
● Ziehen
Sie das Gurtband an der Schloss-
zun
ge gleichmäßig über Brust und Becken.
● Stecken Sie die Schlosszunge in das zum
Sitz gehör
ende Gurtschloss, bis sie hörbar
einrastet ›››
Abb. 93 A.
● Machen Sie eine Zugprobe am Sicherheits-
gurt, ob die
Schlosszunge auch sicher im
Schloss eingerastet ist. Die Sicherheitsgurte sind mit einem Gurtauf-
rol
lautomaten am Schultergurt ausgestattet.
Bei langsamem Zug am Gurt wird volle Bewe-
gungsfreiheit gewährleistet. Beim plötzlichen
Bremsen, bei einer Bergfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufroll-
automat den Schultergurt jedoch.
Die Gurtaufrollautomaten an den Vordersit-
zen sind mit einem Gurtstraffer ausgestattet
››› Seite 86.
Sicherheitsgurt abnehmen ● Drücken Sie die rote Taste am Gurtschloss
›››
Abb. 93 B. Die Schlosszunge springt he-
raus ››› .
● Führen Sie den Gurt von Hand zurück, da-
mit d
a
s Gurtband leichter aufrollen kann und
die Verkleidungen nicht beschädigt werden.
Prinzipdarstellung: Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die
Schutzwirkung der Sicherheitsgurte von gro-
ßer Bedeutung. ACHTUNG
● Die optima l
e Schutzwirkung der Sicher-
heitsgurte wird nur erreicht, wenn sich die
Rückenlehne in einer aufrechten Position be-
findet und der Sicherheitsgurt richtig ange-
legt ist. » 85
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 103 of 348

Selbsthilfe

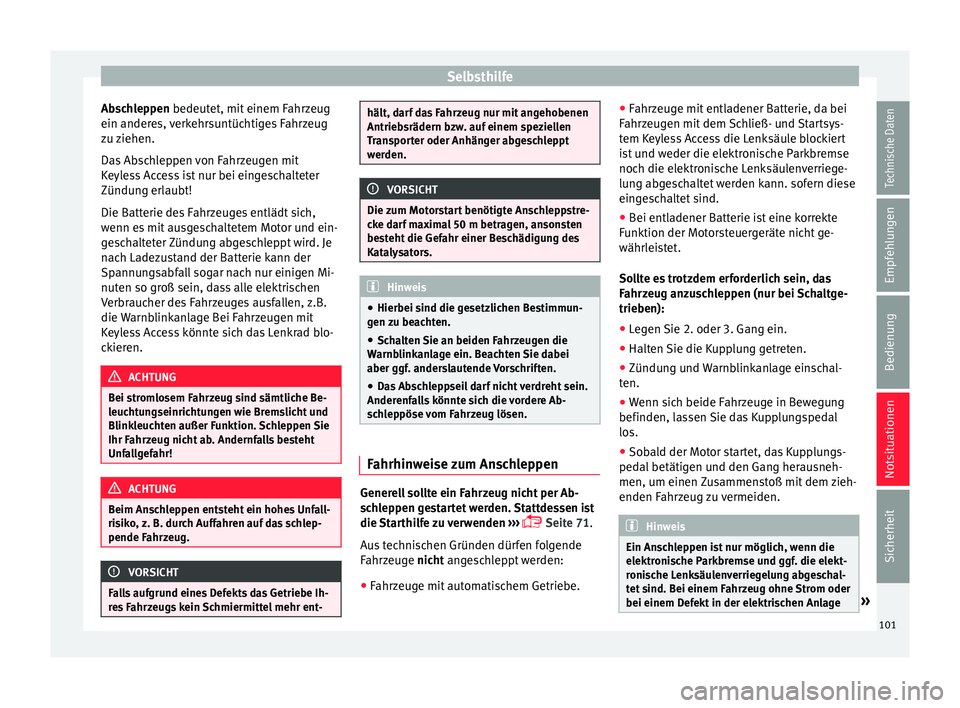

Abschleppen bedeut et, mit
einem F ahrzeug
ein anderes, verkehrsuntüchtiges Fahrzeug
zu ziehen.
Das Abschleppen von Fahrzeugen mit
Keyless Access ist nur bei eingeschalteter
Zündung erlaubt!
Die Batterie des Fahrzeuges entlädt sich,
wenn es mit ausgeschaltetem Motor und ein-
geschalteter Zündung abgeschleppt wird. Je
nach Ladezustand der Batterie kann der
Spannungsabfall sogar nach nur einigen Mi-
nuten so groß sein, dass alle elektrischen
Verbraucher des Fahrzeuges ausfallen, z.B.
die Warnblinkanlage Bei Fahrzeugen mit
Keyless Access könnte sich das Lenkrad blo-
ckieren. ACHTUNG
Bei stromlosem Fahrzeug sind sämtliche Be-
leuc ht
ungseinrichtungen wie Bremslicht und
Blinkleuchten außer Funktion. Schleppen Sie
Ihr Fahrzeug nicht ab. Andernfalls besteht
Unfallgefahr! ACHTUNG
Beim Anschleppen entsteht ein hohes Unfall-
ris ik
o, z. B. durch Auffahren auf das schlep-
pende Fahrzeug. VORSICHT
Falls aufgrund eines Defekts das Getriebe Ih-
re s
Fahrzeugs kein Schmiermittel mehr ent- hält, darf das Fahrzeug nur mit angehobenen
Antrieb
srädern b
zw. auf einem speziellen
Transporter oder Anhänger abgeschleppt
werden. VORSICHT
Die zum Motorstart benötigte Anschleppstre-
c k e d
arf maximal 50 m betragen, ansonsten
besteht die Gefahr einer Beschädigung des
Katalysators. Hinweis
● Hierbei sind die g e
setzlichen Bestimmun-
gen zu beachten.
● Schalten Sie an beiden Fahrzeugen die
Warnblink
anlage ein. Beachten Sie dabei
aber ggf. anderslautende Vorschriften.
● Das Abschleppseil darf nicht verdreht sein.
Anderenfa
lls könnte sich die vordere Ab-
schleppöse vom Fahrzeug lösen. Fahrhinweise zum Anschleppen
Generell sollte ein Fahrzeug nicht per Ab-
s
c
h
leppen gestartet werden. Stattdessen ist
die Starthilfe zu verwenden ›››
Seite 71.
Aus technischen Gründen dürfen folgende
Fahrzeuge nicht angeschleppt werden:
● Fahrzeuge mit automatischem Getriebe. ●
Fahrz
euge mit entladener Batterie, da bei
Fahrzeugen mit dem Schließ- und Startsys-
tem Keyless Access die Lenksäule blockiert
ist und weder die elektronische Parkbremse
noch die elektronische Lenksäulenverriege-
lung abgeschaltet werden kann. sofern diese
eingeschaltet sind.
● Bei entladener Batterie ist eine korrekte
Funktion der Mot
orsteuergeräte nicht ge-
währleistet.
Sollte es trotzdem erforderlich sein, das
Fahrzeug anzuschleppen (nur bei Schaltge-
trieben):
● Legen Sie 2. oder 3. Gang ein.
● Halten Sie die Kupplung getreten.
● Zündung und Warnblinkanlage einschal-
ten.
● Wenn s
ich beide Fahrzeuge in Bewegung
befinden, las
sen Sie das Kupplungspedal
los.
● Sobald der Motor startet, das Kupplungs-
pedal betätig
en und den Gang herausneh-
men, um einen Zusammenstoß mit dem zieh-
enden Fahrzeug zu vermeiden. Hinweis
Ein Anschleppen ist nur möglich, wenn die
elektr oni
sche Parkbremse und ggf. die elekt-
ronische Lenksäulenverriegelung abgeschal-
tet sind. Bei einem Fahrzeug ohne Strom oder
bei einem Defekt in der elektrischen Anlage » 101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 133 of 348

Öffnen und schließen

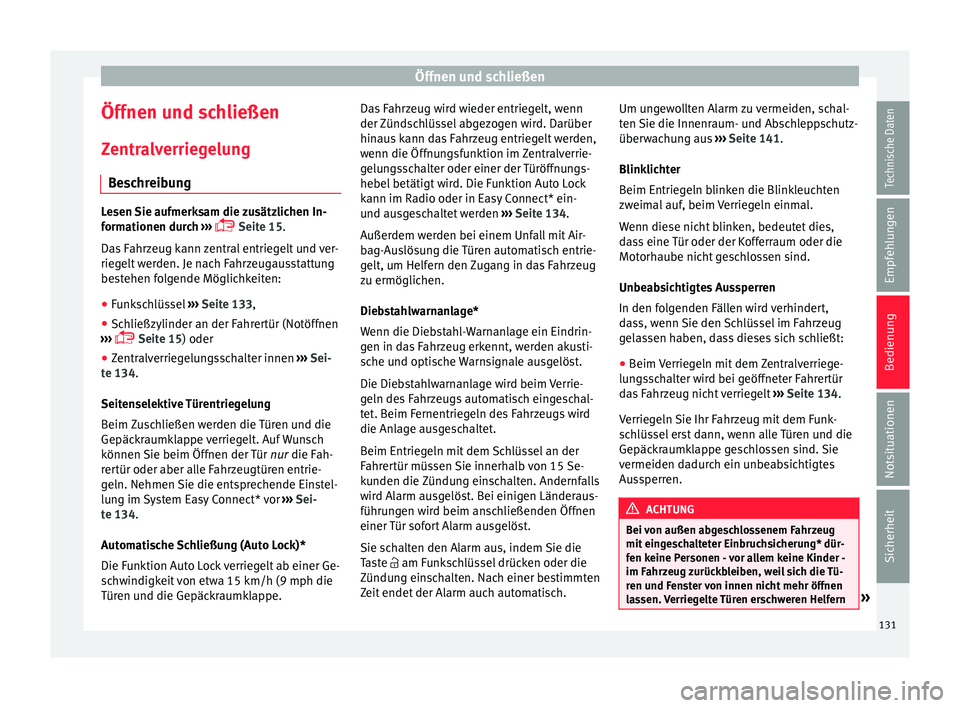

Öffnen und schließen
Z entr
a
lverriegelung
Beschreibung Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur
ch ›››
Seite 15.
Das Fahrzeug kann zentral entriegelt und ver-
riegelt werden. Je nach Fahrzeugausstattung
bestehen folgende Möglichkeiten:
● Funkschlüssel ››
›
Seite 133,
● Schließzylinder an der Fahrertür (Notöffnen
›››
Seite 15) oder
● Zentralverriegelungsschalter innen ›››
Sei-
te 134.
Seitenselektive Türentriegelung
Beim Zuschließen werden die Türen und die
Gepäckraumklappe verriegelt. Auf Wunsch
können Sie beim Öffnen der Tür nur die Fah-
rertür oder aber alle Fahrzeugtüren entrie-
geln. Nehmen Sie die entsprechende Einstel-
lung im System Easy Connect* vor ›››
Sei-
te 134.
Automatische Schließung (Auto Lock)*
Die Funktion Auto Lock verriegelt ab einer Ge-
schwindigkeit von etwa 15 km/h (9 mph die
Türen und die Gepäckraumklappe. Das Fahrzeug wird wieder entriegelt, wenn
der Zünds
chlüssel abgezogen wird. Darüber
hinaus kann das Fahrzeug entriegelt werden,
wenn die Öffnungsfunktion im Zentralverrie-
gelungsschalter oder einer der Türöffnungs-
hebel betätigt wird. Die Funktion Auto Lock
kann im Radio oder in Easy Connect* ein-
und ausgeschaltet werden ››› Seite 134.
Außerdem werden bei einem Unfall mit Air-
bag-Auslösung die Türen automatisch entrie-
gelt, um Helfern den Zugang in das Fahrzeug
zu ermöglichen.
Diebstahlwarnanlage*
Wenn die Diebstahl-Warnanlage ein Eindrin-
gen in das Fahrzeug erkennt, werden akusti-
sche und optische Warnsignale ausgelöst.
Die Diebstahlwarnanlage wird beim Verrie-
geln des Fahrzeugs automatisch eingeschal-
tet. Beim Fernentriegeln des Fahrzeugs wird
die Anlage ausgeschaltet.
Beim Entriegeln mit dem Schlüssel an der
Fahrertür müssen Sie innerhalb von 15 Se-
kunden die Zündung einschalten. Andernfalls
wird Alarm ausgelöst. Bei einigen Länderaus-
führungen wird beim anschließenden Öffnen
einer Tür sofort Alarm ausgelöst.
Sie schalten den Alarm aus, indem Sie die
Taste am Funkschlüssel drücken oder die
Zündung einschalten. Nach einer bestimmten
Zeit endet der Alarm auch automatisch. Um ungewollten Alarm zu vermeiden, schal-
ten Sie die Innenr
aum- und Abschleppschutz-
überwachung aus ››› Seite 141.
Blinklichter
Beim Entriegeln blinken die Blinkleuchten
zweimal auf, beim Verriegeln einmal.
Wenn diese nicht blinken, bedeutet dies,
dass eine Tür oder der Kofferraum oder die
Motorhaube nicht geschlossen sind.
Unbeabsichtigtes Aussperren
In den folgenden Fällen wird verhindert,
dass, wenn Sie den Schlüssel im Fahrzeug
gelassen haben, dass dieses sich schließt:
● Beim Verriegeln mit dem Zentralverriege-
lung
sschalter wird bei geöffneter Fahrertür
das Fahrzeug nicht verriegelt ››› Seite 134.
Verriegeln Sie Ihr Fahrzeug mit dem Funk-
schlüssel erst dann, wenn alle Türen und die
Gepäckraumklappe geschlossen sind. Sie
vermeiden dadurch ein unbeabsichtigtes
Aussperren. ACHTUNG
Bei von außen abgeschlossenem Fahrzeug
mit ein g
eschalteter Einbruchsicherung* dür-
fen keine Personen - vor allem keine Kinder -
im Fahrzeug zurückbleiben, weil sich die Tü-
ren und Fenster von innen nicht mehr öffnen
lassen. Verriegelte Türen erschweren Helfern » 131
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 136 of 348

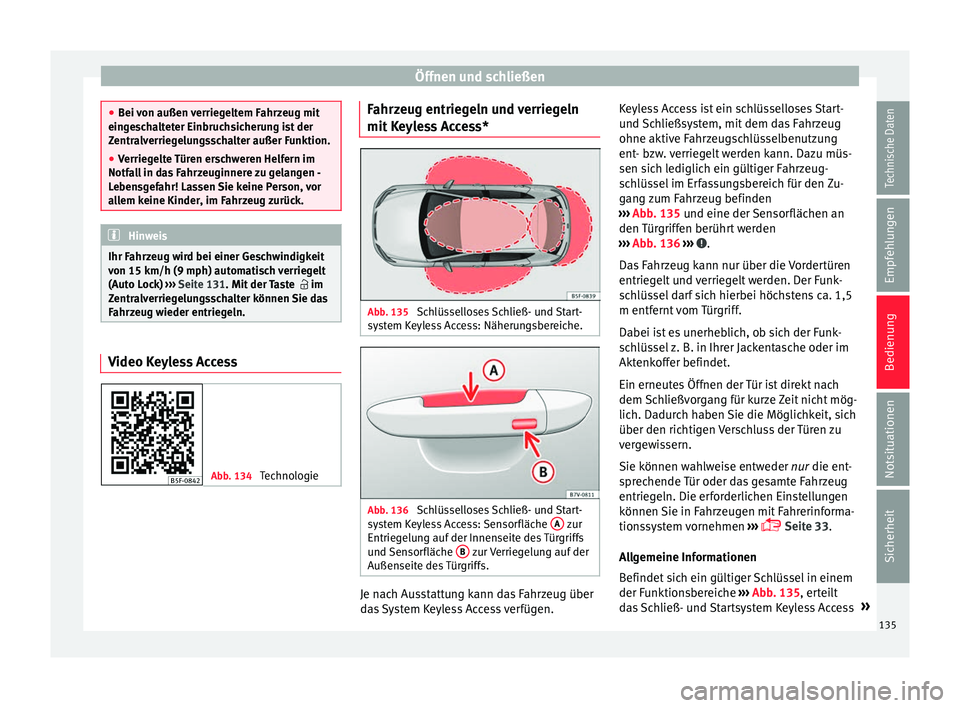

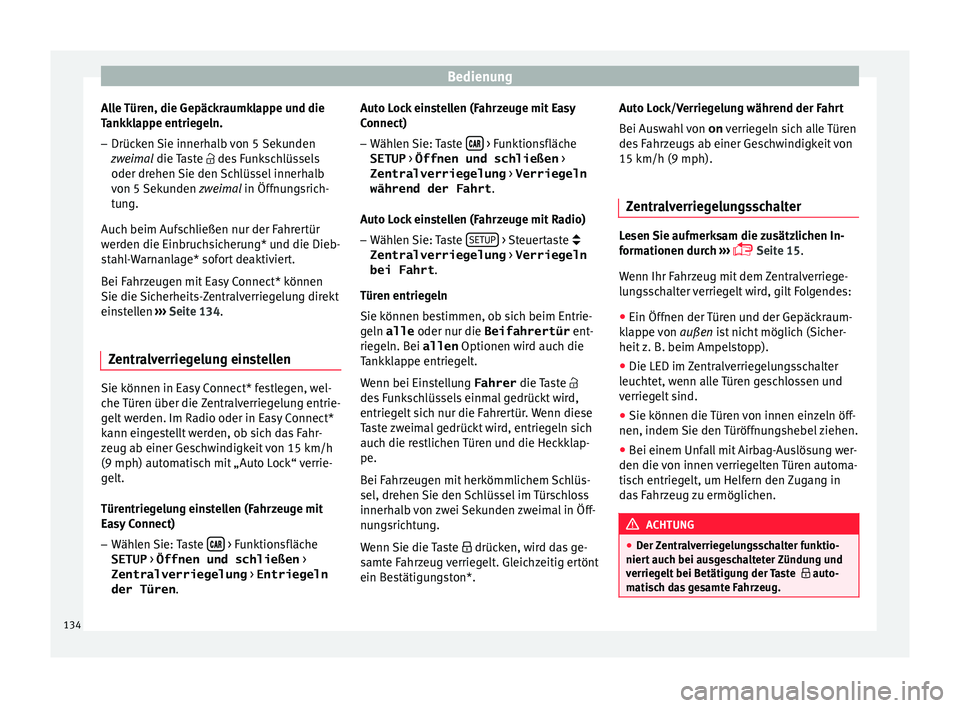

Bedienung
Alle Türen, die Gepäckraumklappe und die
T ankk
l
appe entriegeln.
– Drücken Sie innerhalb von 5 Sekunden
zweima
l die Taste des Funkschlüssels
oder drehen Sie den Schlüssel innerhalb
von 5 Sekunden zweimal in Öffnungsrich-
tung.
Auch beim Aufschließen nur der Fahrertür
werden die Einbruchsicherung* und die Dieb-
stahl-Warnanlage* sofort deaktiviert.
Bei Fahrzeugen mit Easy Connect* können
Sie die Sicherheits-Zentralverriegelung direkt
einstellen ››› Seite 134.
Zentralverriegelung einstellen Sie können in Easy Connect* festlegen, wel-
c
he
T
üren über die Zentralverriegelung entrie-
gelt werden. Im Radio oder in Easy Connect*
kann eingestellt werden, ob sich das Fahr-
zeug ab einer Geschwindigkeit von 15 km/h
(9 mph) automatisch mit „Auto Lock“ verrie-
gelt.
Türentriegelung einstellen (Fahrzeuge mit
Easy Connect)
– Wählen Sie: Taste > Funktionsfläche
SETUP > Öffnen und schließen >
Zentralverriegelung > Entriegeln
der Türen . Auto Lock einstellen (Fahrzeuge mit Easy
C
onnect)
– Wäh
len Sie: Taste > Funktionsfläche
SETUP > Öffnen und schließen >
Zentralverriegelung > Verriegeln
während der Fahrt .
Aut o L
oc
k einstellen (Fahrzeuge mit Radio)
– Wählen Sie: Taste SETUP > Steuertaste
Zentralverriegelung > Verriegeln
bei Fahrt .
Tür en entrie
g
eln
Sie können bestimmen, ob sich beim Entrie-
geln alle oder nur die Beifahrertür ent-
riegeln. Bei allen Optionen wird auch die
Tankklappe entriegelt.
Wenn bei Einstellung Fahrer die Taste
des Funkschlüssels einmal gedrückt wird,
entriegelt sich nur die Fahrertür. Wenn diese
Taste zweimal gedrückt wird, entriegeln sich
auch die restlichen Türen und die Heckklap-
pe.
Bei Fahrzeugen mit herkömmlichem Schlüs-
sel, drehen Sie den Schlüssel im Türschloss
innerhalb von zwei Sekunden zweimal in Öff-
nungsrichtung.
Wenn Sie die Taste drücken, wird das ge-
samte Fahrzeug verriegelt. Gleichzeitig ertönt
ein Bestätigungston*. Auto Lock/Verriegelung während der Fahrt
Bei Ausw
ahl von on verriegeln sich alle Türen
des Fahrzeugs ab einer Geschwindigkeit von
15 km/h (9 mph).
Zentralverriegelungsschalter Lesen Sie aufmerksam die zusätzlichen In-
form
ationen dur
ch ›››
Seite 15.
Wenn Ihr Fahrzeug mit dem Zentralverriege-
lungsschalter verriegelt wird, gilt Folgendes:
● Ein Öffnen der Türen und der Gepäckraum-
kl ap
pe von außen ist nicht möglich (Sicher-
heit z. B. beim Ampelstopp).
● Die LED im Zentralverriegelungsschalter
leucht
et, wenn alle Türen geschlossen und
verriegelt sind.
● Sie können die Türen von innen einzeln öff-
nen, indem Sie den T
üröffnungshebel ziehen.
● Bei einem Unfall mit Airbag-Auslösung wer-
den die von innen
verriegelten Türen automa-
tisch entriegelt, um Helfern den Zugang in
das Fahrzeug zu ermöglichen. ACHTUNG
● Der Z
entralverriegelungsschalter funktio-
niert auch bei ausgeschalteter Zündung und
verriegelt bei Betätigung der Taste auto-
matisch das gesamte Fahrzeug. 134
Page 137 of 348

Öffnen und schließen
●
Bei v
on außen verriegeltem Fahrzeug mit
eingeschalteter Einbruchsicherung ist der
Zentralverriegelungsschalter außer Funktion.
● Verriegelte Türen erschweren Helfern im
Notfal
l in das Fahrzeuginnere zu gelangen -
Lebensgefahr! Lassen Sie keine Person, vor
allem keine Kinder, im Fahrzeug zurück. Hinweis
Ihr Fahrzeug wird bei einer Geschwindigkeit
v on 15 km/h (9 mph) aut om
atisch verriegelt
(Auto Lock) ››› Seite 131. Mit der Taste im
Zentralverriegelungsschalter können Sie das
Fahrzeug wieder entriegeln. Video Keyless Access
Abb. 134
Technologie Fahrzeug entriegeln und verriegeln
mit
K
eyless Access* Abb. 135
Schlüsselloses Schließ- und Start-
sy s
t
em Keyless Access: Näherungsbereiche. Abb. 136
Schlüsselloses Schließ- und Start-
sy s
t
em Keyless Access: Sensorfläche A zur
Entrie g
elu
ng auf der Innenseite des Türgriffs
und Sensorfläche B zur Verriegelung auf der
Außen seite de
s Türgriffs. Je nach Ausstattung kann das Fahrzeug über
d
a
s
System Keyless Access verfügen. Keyless Access ist ein schlüsselloses Start-
und Sc
hließsystem, mit dem das Fahrzeug
ohne aktive Fahrzeugschlüsselbenutzung
ent- bzw. verriegelt werden kann. Dazu müs-
sen sich lediglich ein gültiger Fahrzeug-
schlüssel im Erfassungsbereich für den Zu-
gang zum Fahrzeug befinden
››› Abb. 135 und eine der Sensorflächen an
den Türgriffen berührt werden
››› Abb. 136 ››› .
Da s
F
ahrzeug kann nur über die Vordertüren
entriegelt und verriegelt werden. Der Funk-
schlüssel darf sich hierbei höchstens ca. 1,5
m entfernt vom Türgriff.
Dabei ist es unerheblich, ob sich der Funk-
schlüssel z. B. in Ihrer Jackentasche oder im
Aktenkoffer befindet.
Ein erneutes Öffnen der Tür ist direkt nach
dem Schließvorgang für kurze Zeit nicht mög-
lich. Dadurch haben Sie die Möglichkeit, sich
über den richtigen Verschluss der Türen zu
vergewissern.
Sie können wahlweise entweder nur die ent-
sprechende Tür oder das gesamte Fahrzeug
entriegeln. Die erforderlichen Einstellungen
können Sie in Fahrzeugen mit Fahrerinforma-
tionssystem vornehmen ›››
Seite 33.
Allgemeine Informationen
Befindet sich ein gültiger Schlüssel in einem
der Funktionsbereiche ››› Abb. 135, erteilt
das Schließ- und Startsystem Keyless Access »
135
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
