Seat Leon Sportstourer 2014 Manual de instrucciones (in Spanish)

Transportar y equipamientos prácticos

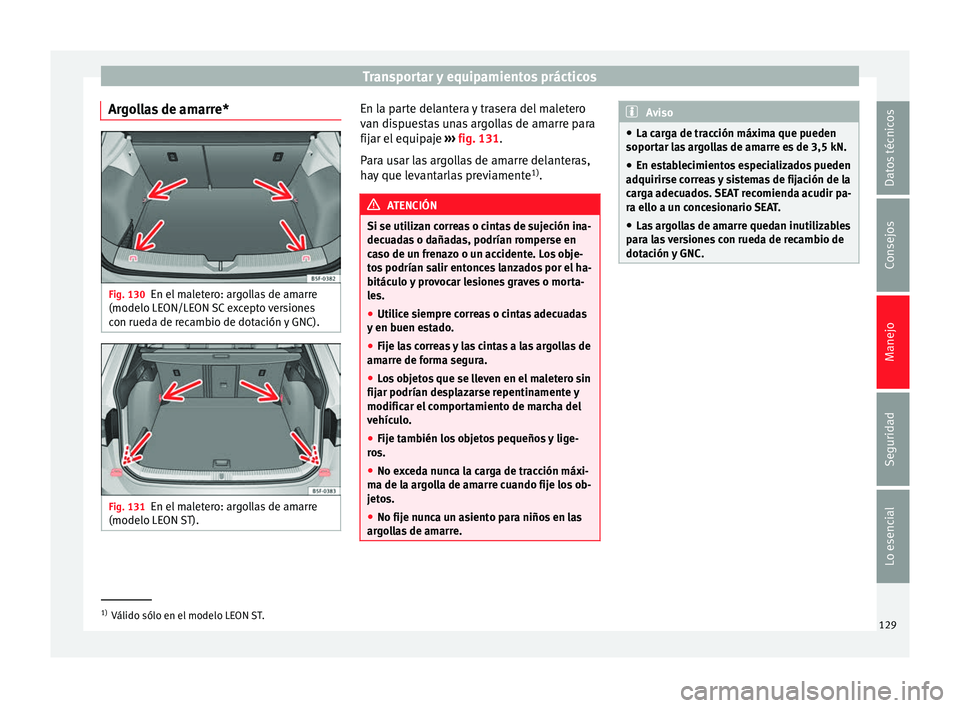

Argollas de amarre* Fig. 130
En el maletero: argollas de amarre
(modelo LEON/LEON SC excepto versiones
con rueda de recambio de dotación y GNC). Fig. 131
En el maletero: argollas de amarre
(modelo LEON ST). En la parte delantera y trasera del maletero
van dispuestas unas argollas de amarre para
fijar el equipaje
››› fig. 131.
Para usar las argollas de amarre delanteras,
hay que levantarlas previamente 1)
. ATENCIÓN
Si se utilizan correas o cintas de sujeción ina-
decuadas o dañadas, podrían romperse en
caso de un frenazo o un accidente. Los obje-
tos podrían salir entonces lanzados por el ha-
bitáculo y provocar lesiones graves o morta-
les.
● Utilice siempre correas o cintas adecuadas
y en buen estado.
● Fije las correas y las cintas a las argollas de
amarre de forma segura.
● Los objetos que se lleven en el maletero sin
fijar podrían desplazarse repentinamente y
modificar el comportamiento de marcha del
vehículo.
● Fije también los objetos pequeños y lige-
ros.
● No exceda nunca la carga de tracción máxi-
ma de la argolla de amarre cuando fije los ob-
jetos.
● No fije nunca un asiento para niños en las
argollas de amarre. Aviso
● La carga de tracción máxima que pueden
soportar las argollas de amarre es de 3,5 kN.
● En establecimientos especializados pueden
adquirirse correas y sistemas de fijación de la
carga adecuados. SEAT recomienda acudir pa-
ra ello a un concesionario SEAT.
● Las argollas de amarre quedan inutilizables
para las versiones con rueda de recambio de
dotación y GNC. 1)
Válido sólo en el modelo LEON ST.
129Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Manejo

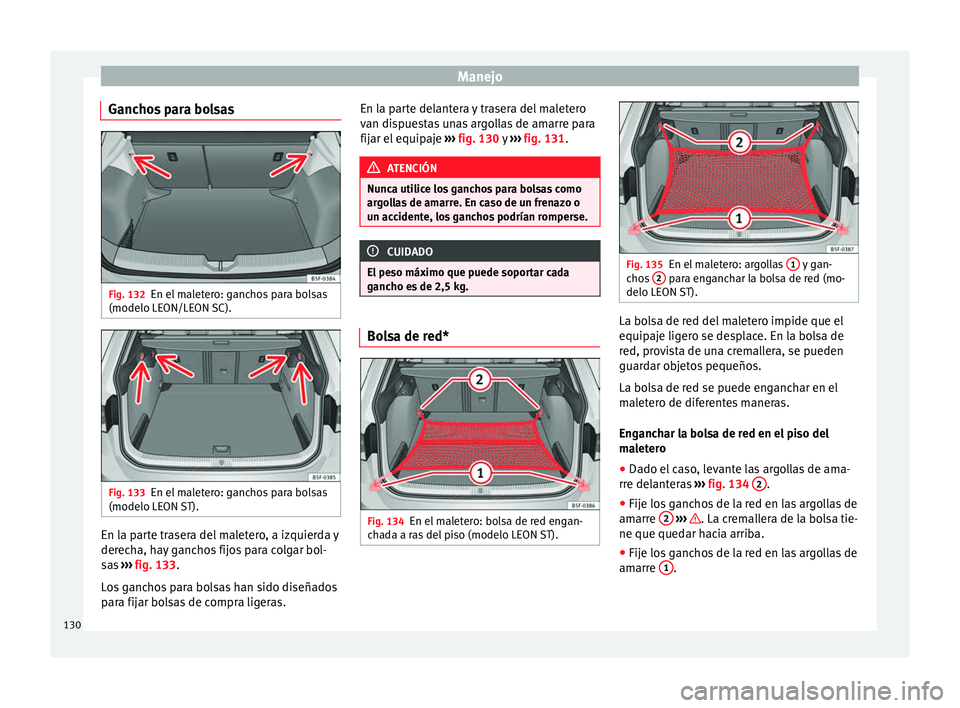

Ganchos para bolsas Fig. 132
En el maletero: ganchos para bolsas
(modelo LEON/LEON SC). Fig. 133
En el maletero: ganchos para bolsas
(modelo LEON ST). En la parte trasera del maletero, a izquierda y
derecha, hay ganchos fijos para colgar bol-
sas
››› fig. 133 .
L o
s ganchos para bolsas han sido diseñados
para fijar bolsas de compra ligeras. En la parte delantera y trasera del maletero
van dispuestas unas argollas de amarre para
fijar el equipaje
››› fig. 130 y ››› fig. 131
. ATENCIÓN
Nunca utilice los ganchos para bolsas como
argollas de amarre. En caso de un frenazo o
un accidente, los ganchos podrían romperse. CUIDADO
El peso máximo que puede soportar cada
gancho es de 2,5 kg. Bolsa de red*
Fig. 134
En el maletero: bolsa de red engan-
chada a ras del piso (modelo LEON ST). Fig. 135
En el maletero: argollas 1 y gan-
chos 2 para enganchar la bolsa de red (mo-
delo LEON ST). La bolsa de red del maletero impide que el
equipaje ligero se desplace. En la bolsa de
red, provista de una cremallera, se pueden
guardar objetos pequeños.
La bolsa de red se puede enganchar en el
maletero de diferentes maneras.
Enganchar la bolsa de red en el piso del
maletero
● Dado el caso, levante las argollas de ama-
rre delanteras ››› fig. 134 2 .
● Fije los ganchos de la red en las argollas de
amarre 2
››› . La cremallera de la bolsa tie-
ne que quedar hacia arriba.
● Fije los ganchos de la red en las argollas de
amarre 1 .
130

Transportar y equipamientos prácticos

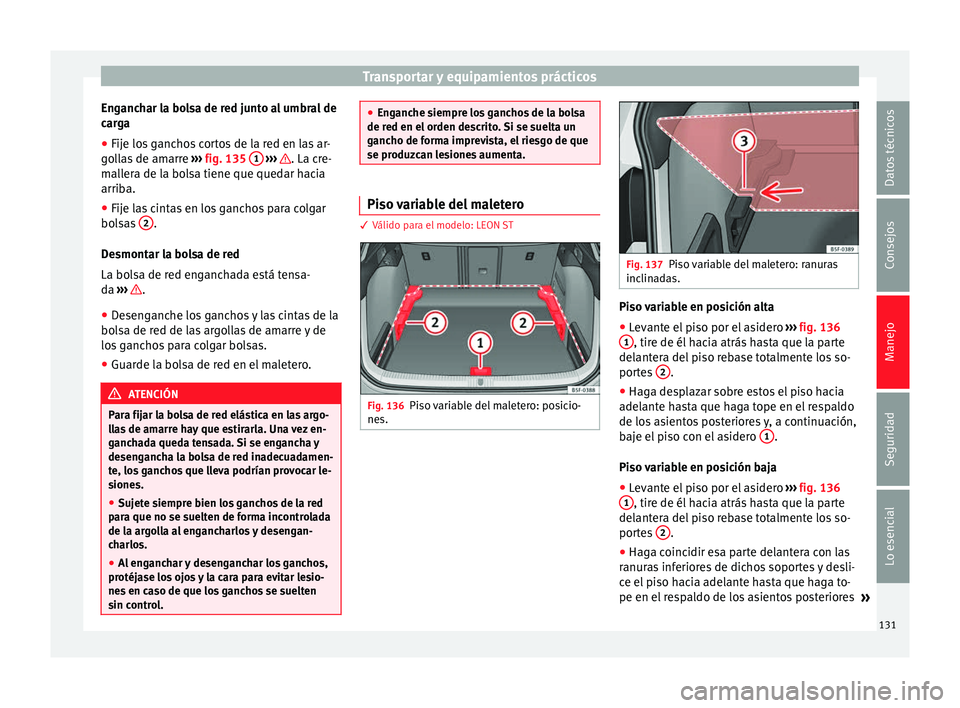

Enganchar la bolsa de red junto al umbral de
carga
● Fije los ganchos cortos de la red en las ar-
gollas de amarre ››› fig. 135 1
››› . La cre-
mallera de la bolsa tiene que quedar hacia
arriba.
● Fije las cintas en los ganchos para colgar
bolsas 2 .
Desmontar la bolsa de red
La bolsa de red enganchada está tensa-
da ››› .
● Desenganche los ganchos y las cintas de la
bolsa de red de las argollas de amarre y de
los ganchos para colgar bolsas.
● Guarde la bolsa de red en el maletero. ATENCIÓN
Para fijar la bolsa de red elástica en las argo-
llas de amarre hay que estirarla. Una vez en-
ganchada queda tensada. Si se engancha y
desengancha la bolsa de red inadecuadamen-
te, los ganchos que lleva podrían provocar le-
siones.
● Sujete siempre bien los ganchos de la red
para que no se suelten de forma incontrolada
de la argolla al engancharlos y desengan-
charlos.
● Al enganchar y desenganchar los ganchos,
protéjase los ojos y la cara para evitar lesio-
nes en caso de que los ganchos se suelten
sin control. ●
Enganche siempre los ganchos de la bolsa
de red en el orden descrito. Si se suelta un
gancho de forma imprevista, el riesgo de que
se produzcan lesiones aumenta. Piso variable del maletero
3 Válido para el modelo: LEON ST
Fig. 136
Piso variable del maletero: posicio-
nes. Fig. 137
Piso variable del maletero: ranuras
inclinadas. Piso variable en posición alta
● Levante el piso por el asidero ››› fig. 136
1 , tire de él hacia atrás hasta que la parte
delantera del piso rebase totalmente los so-
portes 2 .
● Haga desplazar sobre estos el piso hacia
adelante hasta que haga tope en el respaldo
de los asientos posteriores y, a continuación,
baje el piso con el asidero 1 .
Piso variable en posición baja
● Levante el piso por el asidero ››› fig. 136
1 , tire de él hacia atrás hasta que la parte
delantera del piso rebase totalmente los so-
portes 2 .
● Haga coincidir esa parte delantera con las
ranuras inferiores de dichos soportes y desli-
ce el piso hacia adelante hasta que haga to-
pe en el respaldo de los asientos posteriores »
131Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Manejo

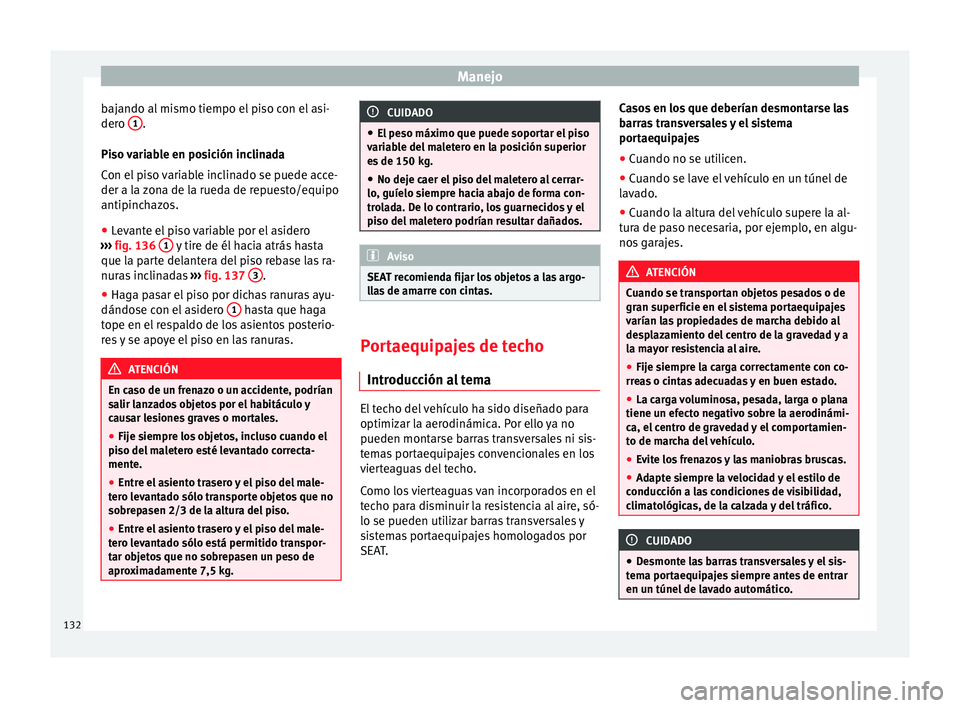

bajando al mismo tiempo el piso con el asi-
dero 1 .
Piso variable en posición inclinada
Con el piso variable inclinado se puede acce-
der a la zona de la rueda de repuesto/equipo
antipinchazos.
● Levante el piso variable por el asidero
››› fig. 136 1 y tire de él hacia atrás hasta
que la parte delantera del piso rebase las ra-
nuras inclinadas ››› fig. 137 3 .
● Haga pasar el piso por dichas ranuras ayu-
dándose con el asidero 1 hasta que haga
tope en el respaldo de los asientos posterio-
res y se apoye el piso en las ranuras. ATENCIÓN
En caso de un frenazo o un accidente, podrían
salir lanzados objetos por el habitáculo y
causar lesiones graves o mortales.
● Fije siempre los objetos, incluso cuando el
piso del maletero esté levantado correcta-
mente.
● Entre el asiento trasero y el piso del male-
tero levantado sólo transporte objetos que no
sobrepasen 2/3 de la altura del piso.
● Entre el asiento trasero y el piso del male-
tero levantado sólo está permitido transpor-
tar objetos que no sobrepasen un peso de
aproximadamente 7,5 kg. CUIDADO
● El peso máximo que puede soportar el piso
variable del maletero en la posición superior
es de 150 kg.
● No deje caer el piso del maletero al cerrar-
lo, guíelo siempre hacia abajo de forma con-
trolada. De lo contrario, los guarnecidos y el
piso del maletero podrían resultar dañados. Aviso
SEAT recomienda fijar los objetos a las argo-
llas de amarre con cintas. Portaequipajes de techo
Introducción al tema El techo del vehículo ha sido diseñado para
optimizar la aerodinámica. Por ello ya no
pueden montarse barras transversales ni sis-
temas portaequipajes convencionales en los
vierteaguas del techo.
Como los vierteaguas van incorporados en el
techo para disminuir la resistencia al aire, só-
lo se pueden utilizar barras transversales y
sistemas portaequipajes homologados por
SEAT.Casos en los que deberían desmontarse las
barras transversales y el sistema
portaequipajes
● Cuando no se utilicen.
● Cuando se lave el vehículo en un túnel de
lavado.
● Cuando la altura del vehículo supere la al-
tura de paso necesaria, por ejemplo, en algu-
nos garajes. ATENCIÓN
Cuando se transportan objetos pesados o de
gran superficie en el sistema portaequipajes
varían las propiedades de marcha debido al
desplazamiento del centro de la gravedad y a
la mayor resistencia al aire.
● Fije siempre la carga correctamente con co-
rreas o cintas adecuadas y en buen estado.
● La carga voluminosa, pesada, larga o plana
tiene un efecto negativo sobre la aerodinámi-
ca, el centro de gravedad y el comportamien-
to de marcha del vehículo.
● Evite los frenazos y las maniobras bruscas.
● Adapte siempre la velocidad y el estilo de
conducción a las condiciones de visibilidad,
climatológicas, de la calzada y del tráfico. CUIDADO
● Desmonte las barras transversales y el sis-
tema portaequipajes siempre antes de entrar
en un túnel de lavado automático. 132

Transportar y equipamientos prácticos
●
La altura del vehículo aumenta con el mon-
taje de barras transversales y un sistema por-
taequipajes, así como con la carga que se
transporte sobre los mismos. Por ello, asegú-
rese de que la altura del vehículo no supere la
altura límite para atravesar, por ejemplo, pa-
sos subterráneos o puertas de garajes.
● Las barras transversales, el sistema porta-
equipajes y la carga fijada sobre los mismos
no deberán interferir en la antena de techo ni
obstaculizar la zona del recorrido del techo
corredizo panorámico ››› pág. 100 y del por-
tón trasero.
● Al abrir el portón trasero, asegúrese de que
no choque con la carga del techo. Nota relativa al medio ambiente
Cuando van montadas las barras transversa-
les y un sistema portaequipajes, aumenta el
consumo de combustible debido a la mayor
resistencia aerodinámica. Fijar las barras transversales y el
sistema portaequipajes
Fig. 138
Leon/Leon SC: puntos de fijación de
las barras longitudinales para el portaequipa-
jes del techo. Fig. 139
Leon ST: puntos de fijación de las ba-
rras longitudinales para el portaequipajes del
techo. Las barras transversales son la base de una
serie de sistemas portaequipajes especiales.
Por motivos de seguridad, es necesario utili-
zar sistemas específicos para transportar
equipaje, bicicletas, tablas de surf, esquís y
embarcaciones. En los concesionarios SEAT
pueden adquirirse accesorios adecuados.
Fije siempre las barras transversales y el sis-
tema portaequipajes correctamente. Tenga
siempre en cuenta las instrucciones de mon-
taje que se adjuntan con las barras transver-
sales y el sistema portaequipajes en cues-
tión.
Modelo Leon
Los puntos de fijación delanteros y traseros
1 y
2 sólo pueden verse con las puertas
abiertas ››› fig. 138
A.
»
133
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Manejo

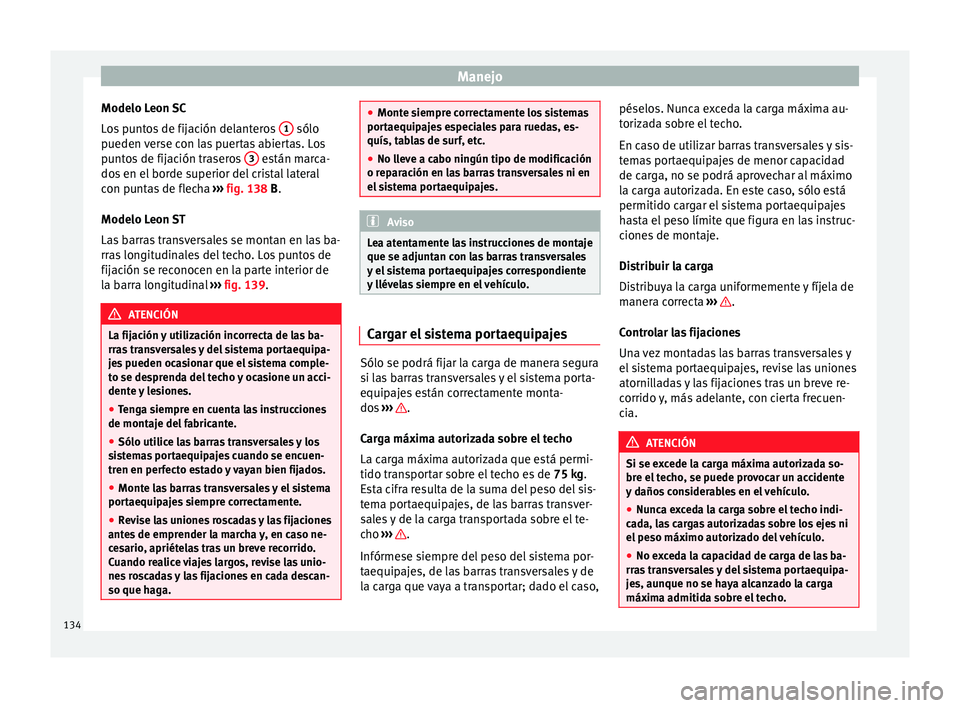

Modelo Leon SC
Los puntos de fijación delanteros 1 sólo
pueden verse con las puertas abiertas. Los
puntos de fijación traseros 3 están marca-
dos en el borde superior del cristal lateral
con puntas de flecha ››› fig. 138
B.
Modelo Leon ST
Las barras transversales se montan en las ba-
rras longitudinales del techo. Los puntos de
fijación se reconocen en la parte interior de
la barra longitudinal ››› fig. 139. ATENCIÓN
La fijación y utilización incorrecta de las ba-
rras transversales y del sistema portaequipa-
jes pueden ocasionar que el sistema comple-
to se desprenda del techo y ocasione un acci-
dente y lesiones.
● Tenga siempre en cuenta las instrucciones
de montaje del fabricante.
● Sólo utilice las barras transversales y los
sistemas portaequipajes cuando se encuen-
tren en perfecto estado y vayan bien fijados.
● Monte las barras transversales y el sistema
portaequipajes siempre correctamente.
● Revise las uniones roscadas y las fijaciones
antes de emprender la marcha y, en caso ne-
cesario, apriételas tras un breve recorrido.
Cuando realice viajes largos, revise las unio-
nes roscadas y las fijaciones en cada descan-
so que haga. ●
Monte siempre correctamente los sistemas
portaequipajes especiales para ruedas, es-
quís, tablas de surf, etc.
● No lleve a cabo ningún tipo de modificación
o reparación en las barras transversales ni en
el sistema portaequipajes. Aviso
Lea atentamente las instrucciones de montaje
que se adjuntan con las barras transversales
y el sistema portaequipajes correspondiente
y llévelas siempre en el vehículo. Cargar el sistema portaequipajes
Sólo se podrá fijar la carga de manera segura
si las barras transversales y el sistema porta-
equipajes están correctamente monta-
dos
››› .
Carga máxima autorizada sobre el techo
La carga máxima autorizada que está permi-
tido transportar sobre el techo es de 75 kg.
E s

ta cifra resulta de la suma del peso del sis-
tema portaequipajes, de las barras transver-
sales y de la carga transportada sobre el te-
cho ››› .
Infórmese siempre del peso del sistema por-
taequipajes, de las barras transversales y de
la carga que vaya a transportar; dado el caso, péselos. Nunca exceda la carga máxima au-
torizada sobre el techo.
En caso de utilizar barras transversales y sis-
temas portaequipajes de menor capacidad
de carga, no se podrá aprovechar al máximo
la carga autorizada. En este caso, sólo está
permitido cargar el sistema portaequipajes
hasta el peso límite que figura en las instruc-
ciones de montaje.
Distribuir la carga
Distribuya la carga uniformemente y fíjela de
manera correcta
››› .
Controlar las fijaciones
Una vez montadas las barras transversales y
el sistema portaequipajes, revise las uniones
atornilladas y las fijaciones tras un breve re-
corrido y, más adelante, con cierta frecuen-
cia. ATENCIÓN
Si se excede la carga máxima autorizada so-
bre el techo, se puede provocar un accidente
y daños considerables en el vehículo.
● Nunca exceda la carga sobre el techo indi-
cada, las cargas autorizadas sobre los ejes ni
el peso máximo autorizado del vehículo.
● No exceda la capacidad de carga de las ba-
rras transversales y del sistema portaequipa-
jes, aunque no se haya alcanzado la carga
máxima admitida sobre el techo. 134

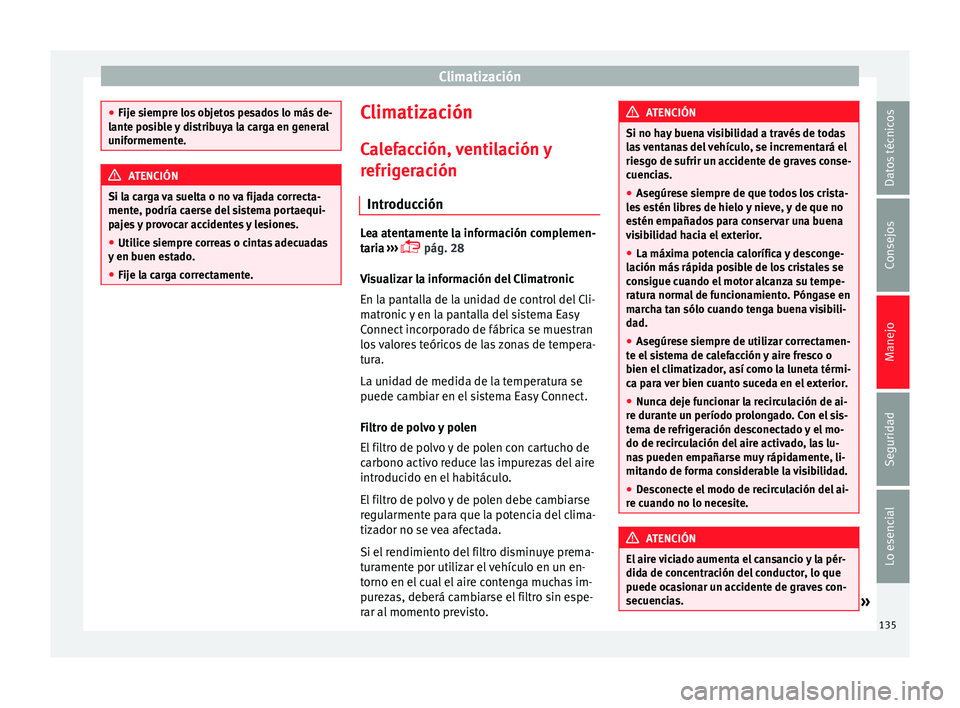

Climatización
●
Fije siempre los objetos pesados lo más de-
lante posible y distribuya la carga en general
uniformemente. ATENCIÓN
Si la carga va suelta o no va fijada correcta-
mente, podría caerse del sistema portaequi-
pajes y provocar accidentes y lesiones.
● Utilice siempre correas o cintas adecuadas
y en buen estado.
● Fije la carga correctamente. Climatización
Calefacción, ventilación y
refrigeración Introducción Lea atentamente la información complemen-
taria
›››
 pág. 28
V
isualizar la información del Climatronic
En la pantalla de la unidad de control del Cli-
matronic y en la pantalla del sistema Easy
Connect incorporado de fábrica se muestran
los valores teóricos de las zonas de tempera-
tura.
La unidad de medida de la temperatura se
puede cambiar en el sistema Easy Connect.
Filtro de polvo y polen
El filtro de polvo y de polen con cartucho de
carbono activo reduce las impurezas del aire
introducido en el habitáculo.
El filtro de polvo y de polen debe cambiarse
regularmente para que la potencia del clima-
tizador no se vea afectada.
Si el rendimiento del filtro disminuye prema-
turamente por utilizar el vehículo en un en-
torno en el cual el aire contenga muchas im-
purezas, deberá cambiarse el filtro sin espe-
rar al momento previsto. ATENCIÓN
Si no hay buena visibilidad a través de todas
las ventanas del vehículo, se incrementará el
riesgo de sufrir un accidente de graves conse-
cuencias.
● Asegúrese siempre de que todos los crista-
les estén libres de hielo y nieve, y de que no
estén empañados para conservar una buena
visibilidad hacia el exterior.
● La máxima potencia calorífica y desconge-
lación más rápida posible de los cristales se
consigue cuando el motor alcanza su tempe-
ratura normal de funcionamiento. Póngase en
marcha tan sólo cuando tenga buena visibili-
dad.
● Asegúrese siempre de utilizar correctamen-
te el sistema de calefacción y aire fresco o
bien el climatizador, así como la luneta térmi-
ca para ver bien cuanto suceda en el exterior.
● Nunca deje funcionar la recirculación de ai-
re durante un período prolongado. Con el sis-
tema de refrigeración desconectado y el mo-
do de recirculación del aire activado, las lu-
nas pueden empañarse muy rápidamente, li-
mitando de forma considerable la visibilidad.
● Desconecte el modo de recirculación del ai-
re cuando no lo necesite. ATENCIÓN
El aire viciado aumenta el cansancio y la pér-
dida de concentración del conductor, lo que
puede ocasionar un accidente de graves con-
secuencias. » 135
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Manejo
●

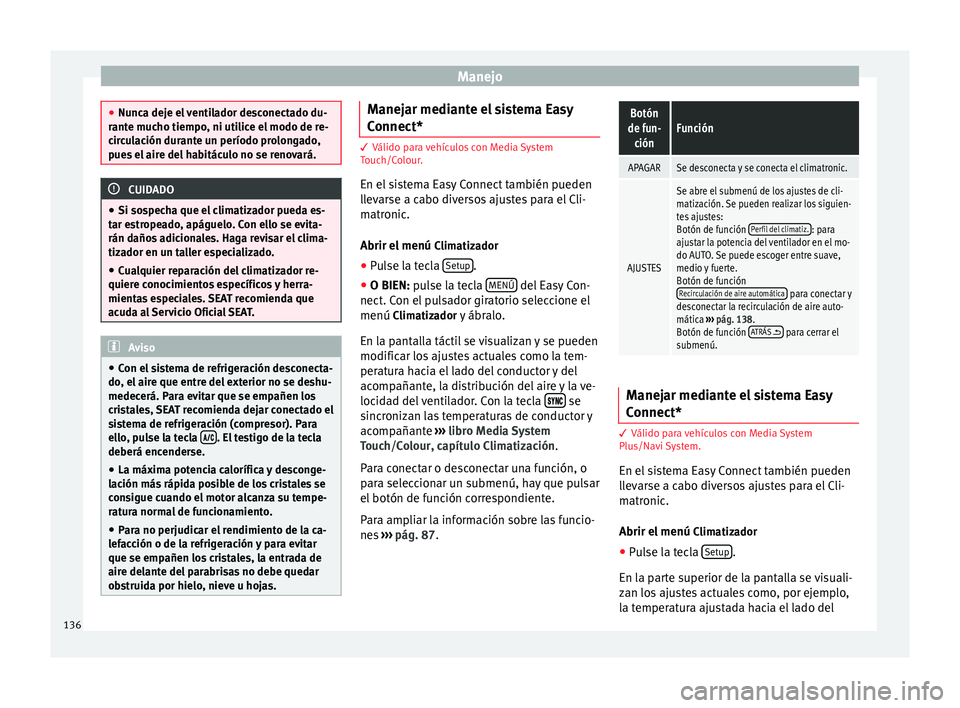

Nunca deje el ventilador desconectado du-
rante mucho tiempo, ni utilice el modo de re-
circulación durante un período prolongado,
pues el aire del habitáculo no se renovará. CUIDADO
● Si sospecha que el climatizador pueda es-
tar estropeado, apáguelo. Con ello se evita-
rán daños adicionales. Haga revisar el clima-
tizador en un taller especializado.
● Cualquier reparación del climatizador re-
quiere conocimientos específicos y herra-
mientas especiales. SEAT recomienda que
acuda al Servicio Oficial SEAT. Aviso
● Con el sistema de refrigeración desconecta-
do, el aire que entre del exterior no se deshu-
medecerá. Para evitar que se empañen los
cristales, SEAT recomienda dejar conectado el
sistema de refrigeración (compresor). Para
ello, pulse la tecla  . El testigo de la tecla
deberá encenderse.
● La máxima potencia calorífica y desconge-
lación más rápida posible de los cristales se
consigue cuando el motor alcanza su tempe-
ratura normal de funcionamiento.
● Para no perjudicar el rendimiento de la ca-
lefacción o de la refrigeración y para evitar
que se empañen los cristales, la entrada de
aire delante del parabrisas no debe quedar
obstruida por hielo, nieve u hojas. Manejar mediante el sistema Easy
Connect*
3 Válido para vehículos con Media System
T
ouc
h/Colour.
En el sistema Easy Connect también pueden
llevarse a cabo diversos ajustes para el Cli-
matronic.
Abrir el menú Climatizador
● Pulse la tecla Setup .
● O BIEN: pulse la tecla MENÚ del Easy Con-
nect. Con el pulsador giratorio seleccione el
menú Climatizador y ábralo.
En la pantalla táctil se visualizan y se pueden
modificar los ajustes actuales como la tem-
peratura hacia el lado del conductor y del
acompañante, la distribución del aire y la ve-
locidad del ventilador. Con la tecla  se
sincronizan las temperaturas de conductor y
acompañante ›››
libro Media System
Touch/Colour, capítulo Climatización.
Para conectar o desconectar una función, o
para seleccionar un submenú, hay que pulsar
el botón de función correspondiente.
Para ampliar la información sobre las funcio-
nes ›››
pág. 87 .
Botón
de fun- ciónFunción
APAGARSe desconecta y se conecta el climatronic.
AJUSTES
Se abre el submenú de los ajustes de cli-
matización. Se pueden realizar los siguien-
tes ajustes:
Botón de función Perfil del climatiz.
: para
ajustar la potencia del ventilador en el mo-
do AUTO. Se puede escoger entre suave,
medio y fuerte.
Botón de función Recirculación de aire automática
para conectar y
desconectar la recirculación de aire auto-
mática ››› pág. 138.
Botón de función ATRÁS
 para cerrar el
submenú. Manejar mediante el sistema Easy
Connect*
3 Válido para vehículos con Media System
Plus/Navi System.
En el sistema Easy Connect también pueden
llevarse a cabo diversos ajustes para el Cli-
matronic.
Abrir el menú Climatizador
● Pulse la tecla Setup .
En la parte superior de la pantalla se visuali-
zan los ajustes actuales como, por ejemplo,
la temperatura ajustada hacia el lado del
136

Climatización

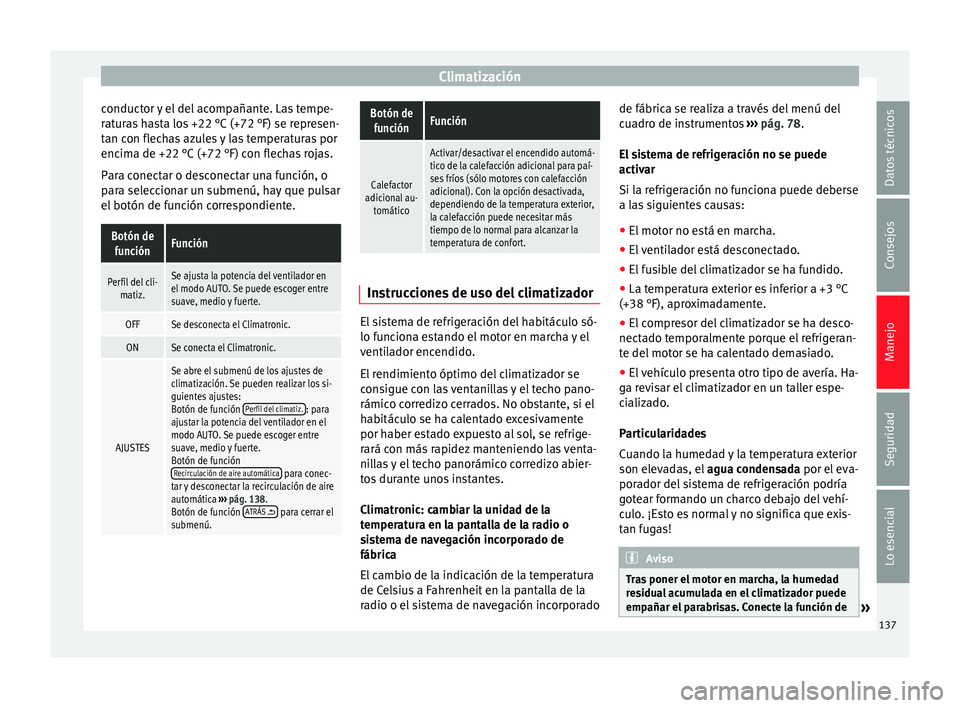

conductor y el del acompañante. Las tempe-
raturas hasta los +22 °C (+72 °F) se represen-
tan con flechas azules y las temperaturas por
encima de +22 °C (+72 °F) con flechas rojas.
Para conectar o desconectar una función, o
para seleccionar un submenú, hay que pulsar
el botón de función correspondiente.Botón de funciónFunción
Perfil del cli- matiz.Se ajusta la potencia del ventilador en
el modo AUTO. Se puede escoger entre
suave, medio y fuerte.
OFFSe desconecta el Climatronic.
ONSe conecta el Climatronic.
AJUSTES
Se abre el submenú de los ajustes de
climatización. Se pueden realizar los si-
guientes ajustes:
Botón de función Perfil del climatiz.
: para
ajustar la potencia del ventilador en el
modo AUTO. Se puede escoger entre
suave, medio y fuerte.
Botón de función Recirculación de aire automática
para conec-
tar y desconectar la recirculación de aire
automática ››› pág. 138.
Botón de función ATRÁS
 para cerrar el
submenú.
Botón de
funciónFunción
Calefactor
adicional au- tomático
Activar/desactivar el encendido automá-
tico de la calefacción adicional para paí-
ses fríos (sólo motores con calefacción
adicional). Con la opción desactivada,
dependiendo de la temperatura exterior,
la calefacción puede necesitar más
tiempo de lo normal para alcanzar la
temperatura de confort. Instrucciones de uso del climatizador
El sistema de refrigeración del habitáculo só-
lo funciona estando el motor en marcha y el
ventilador encendido.
El rendimiento óptimo del climatizador se
consigue con las ventanillas y el techo pano-
rámico corredizo cerrados. No obstante, si el
habitáculo se ha calentado excesivamente
por haber estado expuesto al sol, se refrige-
rará con más rapidez manteniendo las venta-
nillas y el techo panorámico corredizo abier-
tos durante unos instantes.
Climatronic: cambiar la unidad de la
temperatura en la pantalla de la radio o
sistema de navegación incorporado de
fábrica
El cambio de la indicación de la temperatura
de Celsius a Fahrenheit en la pantalla de la
radio o el sistema de navegación incorporadode fábrica se realiza a través del menú del
cuadro de instrumentos
››› pág. 78 .
El s

istema de refrigeración no se puede
activar
Si la refrigeración no funciona puede deberse
a las siguientes causas:
● El motor no está en marcha.
● El ventilador está desconectado.
● El fusible del climatizador se ha fundido.
● La temperatura exterior es inferior a +3 °C
(+38 °F), aproximadamente.
● El compresor del climatizador se ha desco-
nectado temporalmente porque el refrigeran-
te del motor se ha calentado demasiado.
● El vehículo presenta otro tipo de avería. Ha-
ga revisar el climatizador en un taller espe-
cializado.
Particularidades
Cuando la humedad y la temperatura exterior
son elevadas, el agua condensada por el eva-
porador del sistema de refrigeración podría
gotear formando un charco debajo del vehí-
culo. ¡Esto es normal y no significa que exis-
tan fugas! Aviso
Tras poner el motor en marcha, la humedad
residual acumulada en el climatizador puede
empañar el parabrisas. Conecte la función de » 137
Datos técnicos
Consejos
Manejo
Seguridad
Lo esencial

Manejo
descongelación para desempañar el parabri-
sas lo antes posible.
Difusores de aire

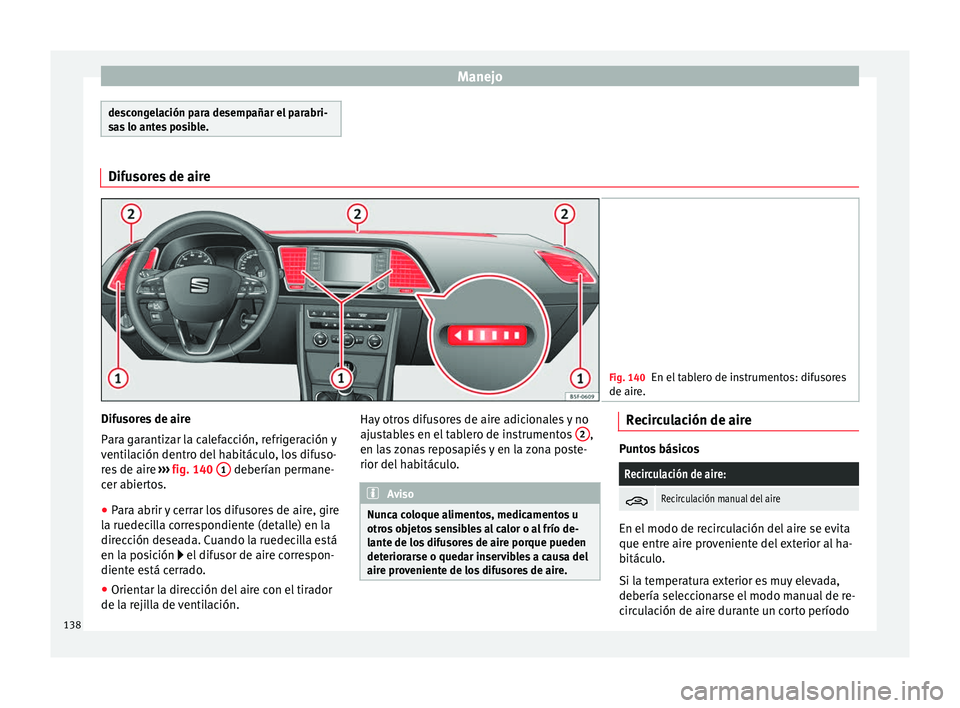

Fig. 140
En el tablero de instrumentos: difusores
de aire. Difusores de aire
Para garantizar la calefacción, refrigeración y
ventilación dentro del habitáculo, los difuso-
res de aire
››› fig. 140 1 deberían permane-
cer abiertos.
● Para abrir y cerrar los difusores de aire, gire
la ruedecilla correspondiente (detalle) en la
dirección deseada. Cuando la ruedecilla está
en la posición 
el difusor de aire correspon-
dient
e está cerrado.
● Orientar la dirección del aire con el tirador
de la rejilla de ventilación. Hay otros difusores de aire adicionales y no
ajustables en el tablero de instrumentos
2 ,
en las zonas reposapiés y en la zona poste-
rior del habitáculo. Aviso
Nunca coloque alimentos, medicamentos u
otros objetos sensibles al calor o al frío de-
lante de los difusores de aire porque pueden
deteriorarse o quedar inservibles a causa del
aire proveniente de los difusores de aire. Recirculación de aire
Puntos básicos
Recirculación de aire:

Recirculación manual del aire
En el modo de recirculación del aire se evita
que entre aire proveniente del exterior al ha-
bitáculo.
Si la temperatura exterior es muy elevada,
debería seleccionarse el modo manual de re-
circulación de aire durante un corto período
138
