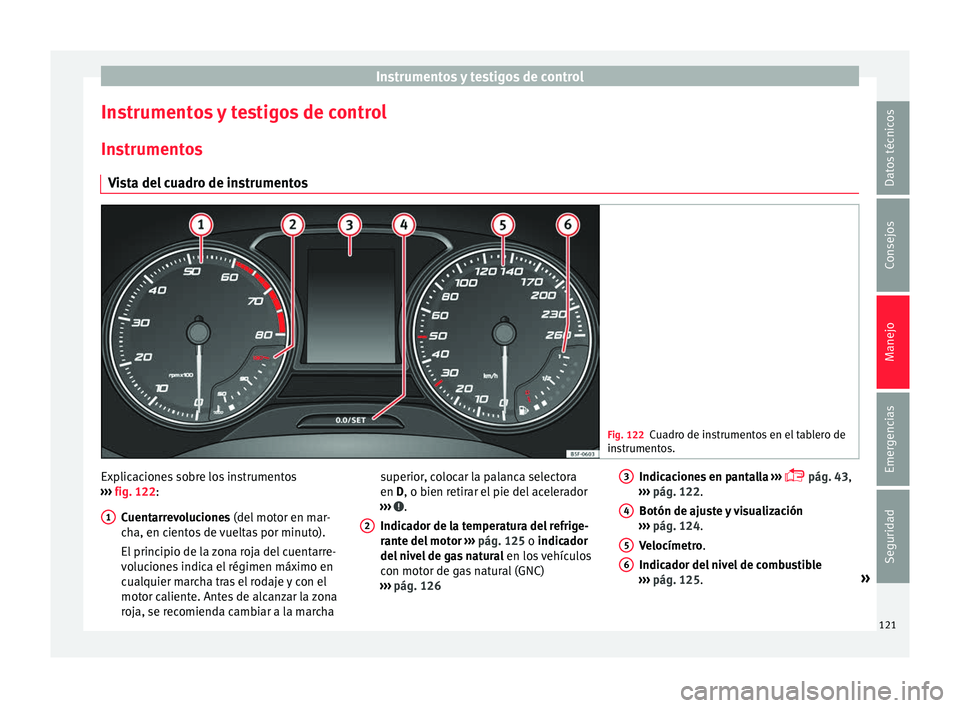

Vista del cuadro de instrumentos Fig. 122
Cuadro de instrumentos en el tablero de
ins trument

os. Explicaciones sobre los instrumentos
› ›
›

fig. 122:
Cuentarrevoluciones (del motor en mar-
cha, en cientos de vueltas por minuto).
El principio de la zona roja del cuentarre-
voluciones indica el régimen máximo en
cualquier marcha tras el rodaje y con el
motor caliente. Antes de alcanzar la zona
roja, se recomienda cambiar a la marcha
1 superior, colocar la palanca selectora
en D, o b
ien r
etir
ar el pie del acelerador
››› .
Indic a
dor de l

a temperatura del refrige-
rante del motor ››› pág. 125 o indicador
del nivel de gas natural en los vehículos
con motor de gas natural (GNC)
››› pág. 126
2 Indicaciones en pantalla
› ›
›

 pág. 43,
››› pág. 122.
Botón de ajuste y visualización
››› pág. 124.
Velocímetro.
Indicador del nivel de combustible
››› pág. 125. »
3 4
5
6
121
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
ATENCIÓN
Cualquier distracción puede dar lugar a un ac-
cident e, c
on el consiguiente riesgo de lesio-
nes.
● No manejar los mandos del cuadro de ins-
trumentos
durante la conducción. CUIDADO
● Par a no d

añar el motor, la aguja del cuenta-
rrevoluciones no podrá mantenerse en la zo-
na roja más que durante un breve período de
tiempo.
● Estando el motor frío, evite un régimen alto
de revo
luciones, no pise a fondo el acelerador
y no someta el motor a esfuerzos. Nota relativa al medio ambiente
Al cambiar con antelación a una marcha supe-
rior se reduc en el

consumo de combustible y
los ruidos. Cuentarrevoluciones
El cuentarrevoluciones muestra el régimen
de r
ev
o

luciones del motor por minuto
››› fig. 122 1 .
El c
uent

arrevoluciones le ofrece, conjunta-
mente con la indicación de las marchas, la
posibilidad de utilizar el motor de su vehícu-
lo en un régimen de revoluciones adecuado. El principio de la zona roja indica el régimen
máximo del mot

or tras el rodaje y funcionan-
do a temperatura de servicio. Antes de alcan-
zar este rango, se debería cambiar a una
marcha más larga en los vehículos con cam-
bio manual o, en vehículos con cambio auto-
mático, se debería situar la palanca selectora
en “D” o retirar el pie del pedal del acelera-
dor.
Lo más recomendable es evitar los regíme-
nes de revoluciones altos y orientarse según
las recomendaciones de la indicación de las
marchas. Consulte la información adicional
en ›››
 pág. 44, Indicación de las marchas
. CUIDADO
La aguja del cuentarrevoluciones
›› ›

fig. 122 1 sólo deberá alcanzar la zona
roj a dur
ante un breve período de tiempo, de
lo contrario corre el peligro de sufrir daños en
el motor. Nota relativa al medio ambiente
Cambiando pronto a marchas superiores se
con s

igue reducir el consumo, emisiones y el
nivel de ruido. Indicaciones en pantalla
Al conectar el encendido, en la pantalla del
c
ua
dr

o de instrumentos ›››
fig. 122 3 puedevisualizarse información diversa, en función
del
equip
amient

o del vehículo:
● Capó, portón trasero y puertas abiertas
›››
 pág. 43.
● Mensajes de advertencia y de información
›››
 pág. 44.
● Kilometraje ››› pág. 124.
● Hor

a ››› pág. 123.
● Indic

aciones de navegación.
● Temperatura exterior ›››

 pág. 45.
● Brújula ››› pág. 123
.
● Posición de la palanca selectora
›››
pág. 204.
● Marcha recomendada (cambio manual)
›››
 pág. 44.
● Indicador multifunción (MFA) y menús con
divers
as opciones de ajuste ›››
 pág. 38.
● Indicador de intervalos de servicio
›››
 pág. 46.
● Segundo indicador de velocidad
›››
pág. 123.
● Aviso sobre la velocidad ›››

 pág. 46.
● Indicador de estado del sistema de Start-
Stop ››

› pág. 219.
● Indicación del estado de la gestión de cilin-
dros
activa (ACT ®
)* ›››
pág. 214
● Señales reconocidas por el sistema de de-
tec c

ión de señales de tráfico ››› pág. 249
122

Instrumentos y testigos de control
● Es
t
ado de marcha de bajo consumo (ECO)
››› pág. 123
● Letras distintivas del motor (MKB)
›››
pág. 124.
Kilometraje
El cuentakilómetros total registra el kilome-
traje total recorrido por el vehículo.
El cuentakilómetros parcial (trip) indica el
número de kilómetros o bien millas recorri-
dos desde la última puesta a cero del cuenta-
kilómetros. El último dígito indica tramos de
100 m, o de 1/10 de milla.
● Pulse brevemente el botón ›››
fig. 122 4 para restablecer el cuentakilómetros parcial
a 0.
●
Mantenga pulsado el botón 4 durante
u no
s

3 segundos y se visualizará el valor an-
terior.
Hora
● Para ajustar la hora, mantenga pulsado el
botón ›››

fig. 122 4 durante más de 3 se-
gu ndo
s
para seleccionar el indicador de ho-
ras o bien de minutos.
● Para proseguir el ajuste, pulse la parte su-
perior o inferior del botón 4 . Para que los
númer o
s

se sucedan con rapidez, mantenga
la tecla pulsada.
● Pulse nuevamente el botón 4 para finali-
z ar el
aju

ste de la hora. El ajuste de la hora también puede efectuar-
se en el si

stema Easy Connect a través de la
tecla  y del botón de función
AJUSTES >
Fecha y hora › ›
›

 pág. 34.
Brújula
Con el encendido conectado y el sistema de
navegación encendido, en la pantalla del
cuadro de instrumentos se visualizará el pun-
to cardinal correspondiente a la dirección del
vehículo.
Posición de la palanca selectora
La posición actual de la palanca selectora
aparecerá tanto en la pantalla del cuadro de
instrumentos como junto a la propia palanca.
En las posiciones D y S, así como con el tip-
tronic, en la pantalla se visualizará además
la marcha correspondiente.
Marcha recomendada (cambio manual)
Durante la conducción, en la pantalla del
cuadro de instrumentos se muestra la mar-
cha recomendada para ahorrar combustible
›››  pág. 44.
Segundo indicador de velocidad (m.p.h. o
bien km/h)
Además de la indicación del velocímetro, du-
rante la conducción puede visualizarse la ve-
locidad en otra unidad de medida (en millas
o bien en km por hora). En los modelos destinados a países en los
cuale

s es obligatorio visualizar permanente-
mente la segunda velocidad, dicha opción no
puede desactivarse.
Los ajustes del segundo indicador de veloci-
dad pueden efectuarse en el sistema Easy
Connect a través de la tecla  y del botón
de f u
nc

ión AJUSTES > Unidades
›››  pág. 34.
Aviso de velocidad
En la pantalla del cuadro de instrumentos se
indicará cuando rebase la velocidad ajusta-
da. Esto resulta de gran utilidad, por ejem-
plo, cuando utilice neumáticos de invierno,
no diseñados para circular a la velocidad má-
xima del vehículo ›››
 pág. 46.
Los ajustes del aviso sobre la velocidad pue-
den efectuarse en el sistema Easy Connect a
través de la tecla  y del botón de función
AJUSTES > Asistencia al conductor
› ›
›

 pág. 34.
Indicador de funcionamiento del Start-Stop
En la pantalla del cuadro de instrumentos se
muestra información actualizada relativa al
estado ››› pág. 219.
Estado de marcha de bajo consumo (ECO)*
En función del equipamiento, durante la mar-
cha, en la pantalla del cuadro de instrumen-
tos aparece la indicación “ECO ” cuando el»
123
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
vehículo se encuentra en estado de bajo con-
s umo de
b
ido a la gestión de cilindros activa
(ACT ®
)* ››› pág. 214.
Letras distintivas del motor (MKB)
Mantenga pulsado el botón ››› fig. 122 4 durante más de 15 segundos para visualizar
l
a
s

letras distintivas del motor (MKB) del ve-
hículo. Para ello, el encendido debe estar co-
nectado y el motor apagado. ATENCIÓN
Tenga en cuenta las advertencias de seguri-
da d ›

›› en Testigos de control y de adver-
tenc i
a de la pág. 127. ATENCIÓN
Aunque la temperatura exterior esté por enci-
ma del p

unto de congelación, podría haber
carreteras y puentes helados.
● A una temperatura exterior por encima de
+4°C (+39°F), e inclu
so sin ver el símbolo del
“cristal de hielo”, es posible que se formen
placas de hielo en la calzada.
● El sensor de temperatura exterior realiza
una medic
ión orientativa. Aviso
● Exi s

ten diferentes cuadros de instrumen-
tos, por lo que las versiones e indicaciones
de la pantalla pueden variar. En pantallas sin
visualización de mensajes informativos o de advertencia, las anomalías se indicarán sola-
mente medi
ant

e testigos.
● En función del equipamiento, algunos ajus-
tes
e indicaciones también pueden realizarse
en el sistema Easy Connect.
● Cuando se presenten varias advertencias,
los símbo
los se mostrarán sucesivamente du-
rante algunos segundos, y permanecerán en-
cendidos hasta que se subsane la avería. Cuentakilómetros
Fig. 123
Cuadro de instrumentos: cuentakiló-
metr o
s

y tecla de puesta a cero. La distancia recorrida se indica en “kilóme-
tr
o
s” o b

ien en millas “mi”. Es posible cam-
biar las unidades de medida (kilóme-
tros “km”/millas “mi”) en la radio/Easy Con-
nect*. Para más información, consulte el Ma-
nual de instrucciones del Easy Connect*. Cuentakilómetros total/cuentakilómetros
parc

ial
El cuentakilómetros total muestra la distan-
cia total recorrida por el vehículo.
El cuentakilómetros parcial muestra el reco-
rrido efectuado desde la última puesta a ce-
ro. Mediante este cuentakilómetros pueden
medirse recorridos parciales. La última posi-
ción indica trechos de 100 m o de 1/10 de
milla.
El cuentakilómetros parcial puede ponerse a
cero pulsando la tecla 0.0/SET
› ›
› fig. 123
.
Indicación de avería
En caso de que exista un fallo en el cuadro
de instrumentos, se mostrará la indicación
DEF en el área de visualización del cuentaki-
lómetros parcial. Haga reparar la avería in-
mediatamente en la medida de lo posible.
124

Instrumentos y testigos de control

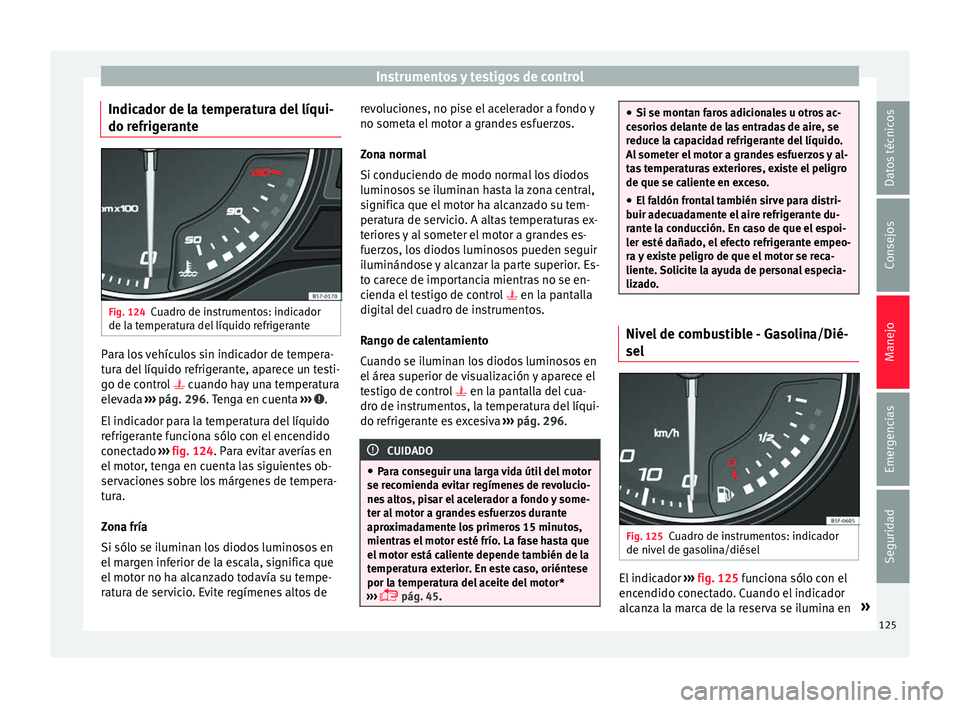

Indicador de la temperatura del líqui-
do r efrig
er
anteFig. 124
Cuadro de instrumentos: indicador
de l a t
emper

atura del líquido refrigerante Para los vehículos sin indicador de tempera-
t
ur
a del

líquido refrigerante, aparece un testi-
go de control  cuando hay una temperatura
elevada ››› pág. 296. Tenga en cuenta ››› .
El indic
a

dor para la temperatura del líquido
refrigerante funciona sólo con el encendido
conectado ››› fig. 124. Para evitar averías en
el motor, tenga en cuenta las siguientes ob-
servaciones sobre los márgenes de tempera-
tura.
Zona fría
Si sólo se iluminan los diodos luminosos en
el margen inferior de la escala, significa que
el motor no ha alcanzado todavía su tempe-
ratura de servicio. Evite regímenes altos de revoluciones, no pise el acelerador a fondo y
no someta el mot

or a grandes esfuerzos.
Zona normal
Si conduciendo de modo normal los diodos
luminosos se iluminan hasta la zona central,
significa que el motor ha alcanzado su tem-
peratura de servicio. A altas temperaturas ex-
teriores y al someter el motor a grandes es-
fuerzos, los diodos luminosos pueden seguir
iluminándose y alcanzar la parte superior. Es-
to carece de importancia mientras no se en-
cienda el testigo de control  en la pantalla
digital del cuadro de instrumentos.
Rango de calentamiento
Cuando se iluminan los diodos luminosos en
el área superior de visualización y aparece el
testigo de control  en la pantalla del cua-
dro de instrumentos, la temperatura del líqui-
do refrigerante es excesiva ››› pág. 296. CUIDADO
● Par a c

onseguir una larga vida útil del motor
se recomienda evitar regímenes de revolucio-
nes altos, pisar el acelerador a fondo y some-
ter al motor a grandes esfuerzos durante
aproximadamente los primeros 15 minutos,
mientras el motor esté frío. La fase hasta que
el motor está caliente depende también de la
temperatura exterior. En este caso, oriéntese
por la temperatura del aceite del motor*
›››  pág. 45. ●
Si se montan f ar

os adicionales u otros ac-
cesorios delante de las entradas de aire, se
reduce la capacidad refrigerante del líquido.
Al someter el motor a grandes esfuerzos y al-
tas temperaturas exteriores, existe el peligro
de que se caliente en exceso.
● El faldón frontal también sirve para distri-
buir adec
uadamente el aire refrigerante du-
rante la conducción. En caso de que el espoi-
ler esté dañado, el efecto refrigerante empeo-
ra y existe peligro de que el motor se reca-
liente. Solicite la ayuda de personal especia-
lizado. Nivel de combustible - Gasolina/Dié-
sel
Fig. 125
Cuadro de instrumentos: indicador
de niv el
de g

asolina/diésel El indicador
››
› fig. 125
funciona sólo con el
encendido conectado. Cuando el indicador
alcanza la marca de la reserva se ilumina en »
125
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
rojo el diodo luminoso inferior y el testigo de
c ontr
o
l  aparece ››› pág. 121. Cuando el ni-
vel de combustible es muy bajo, parpadea el
diodo luminoso inferior en rojo.
La autonomía del nivel de combustible se
muestra en la pantalla del cuadro de instru-
mentos ››› fig. 122 3 .
Si de se
a s

aber cuál es la capacidad del de-
pósito de combustible de su vehículo, puede
consultarlo en el apartado Datos técnicos
›››  pág. 60. CUIDADO
No apure nunca el depósito de combustible.
Cuando l a a

limentación de combustible es
irregular se pueden dar fallos de encendido.
De este modo puede llegar combustible sin
quemar al sistema de escape, lo que podría
ocasionar el sobrecalentamiento del cataliza-

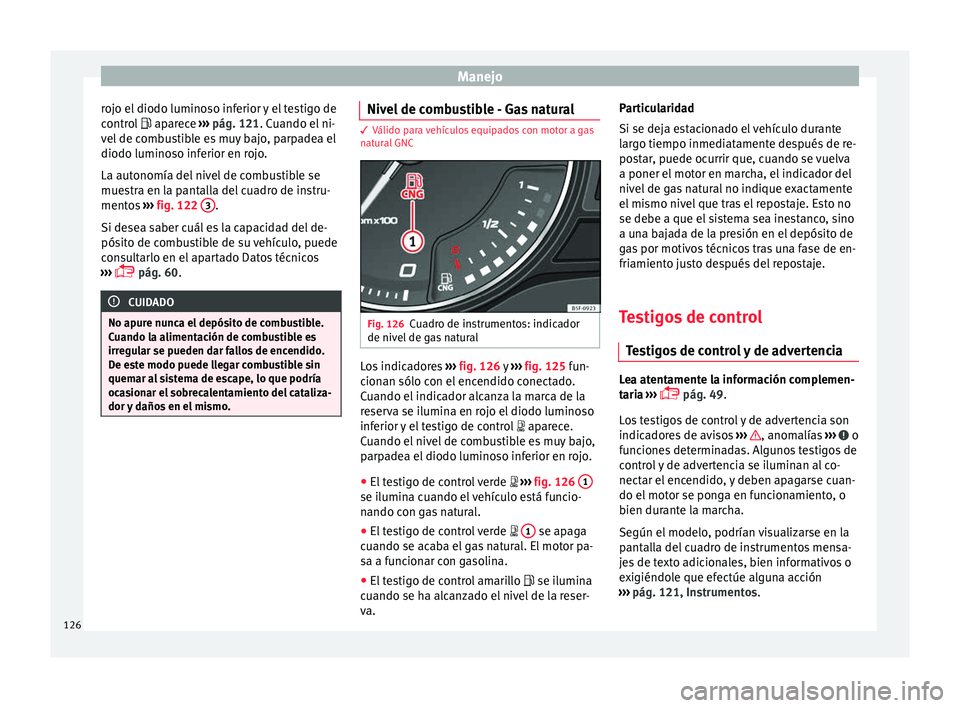

dor y daños en el mismo. Nivel de combustible - Gas natural
3 Válido para vehículos equipados con motor a gas
n at

ural GNC Fig. 126
Cuadro de instrumentos: indicador
de niv el
de g

as natural Los indicadores
››
›
fig. 126 y ››› fig. 125 fun-
cionan sólo con el encendido conectado.
Cuando el indicador alcanza la marca de la
reserva se ilumina en rojo el diodo luminoso
inferior y el testigo de control  aparece.
Cuando el nivel de combustible es muy bajo,
parpadea el diodo luminoso inferior en rojo.
● El testigo de control verde  ›››
fig. 126 1 se ilumina cuando el vehículo está funcio-
n
ando c
on g
as natural.
● El testigo de control verde  1 se apaga
c uando se ac
ab

a el gas natural. El motor pa-
sa a funcionar con gasolina.
● El testigo de control amarillo  se ilumin a
c

uando se ha alcanzado el nivel de la reser-
va. Particularidad
Si se deja e
s

tacionado el vehículo durante
largo tiempo inmediatamente después de re-
postar, puede ocurrir que, cuando se vuelva
a poner el motor en marcha, el indicador del
nivel de gas natural no indique exactamente
el mismo nivel que tras el repostaje. Esto no
se debe a que el sistema sea inestanco, sino
a una bajada de la presión en el depósito de
gas por motivos técnicos tras una fase de en-
friamiento justo después del repostaje.
Testigos de control
Tes
tigos de control y de advertencia Lea atentamente la información complemen-
t
ari
a

›››
 pág. 49.
Los testigos de control y de advertencia son
indicadores de avisos ››› , anomalías
››
› o
f u
nc

iones determinadas. Algunos testigos de
control y de advertencia se iluminan al co-
nectar el encendido, y deben apagarse cuan-
do el motor se ponga en funcionamiento, o
bien durante la marcha.
Según el modelo, podrían visualizarse en la
pantalla del cuadro de instrumentos mensa-
jes de texto adicionales, bien informativos o
exigiéndole que efectúe alguna acción
››› pág. 121, Instrumentos.
126

Instrumentos y testigos de control
Según el equipamiento del vehículo, es posi-
b l
e que en
vez de encenderse un testigo, se
visualice un símbolo en la pantalla del cua-
dro de instrumentos.
Al encenderse determinados testigos de con-
trol y de advertencia, suena adicionalmente

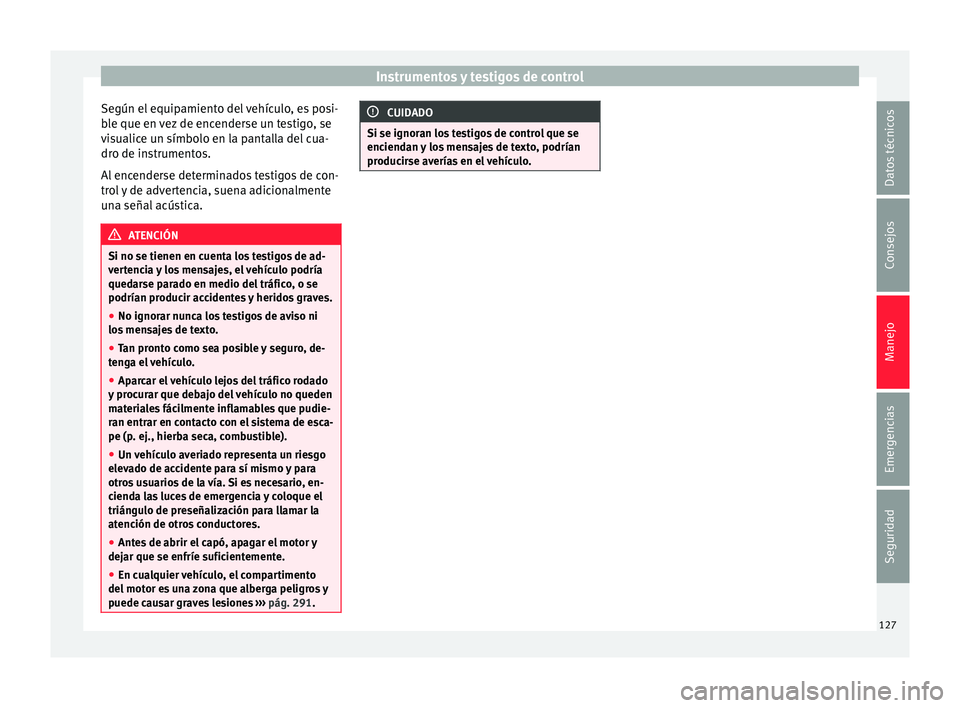

una señal acústica. ATENCIÓN
Si no se tienen en cuenta los testigos de ad-
ver t

encia y los mensajes, el vehículo podría
quedarse parado en medio del tráfico, o se
podrían producir accidentes y heridos graves.
● No ignorar nunca los testigos de aviso ni
los men
sajes de texto.
● Tan pronto como sea posible y seguro, de-
teng
a el vehículo.
● Aparcar el vehículo lejos del tráfico rodado
y proc
urar que debajo del vehículo no queden
materiales fácilmente inflamables que pudie-
ran entrar en contacto con el sistema de esca-
pe (p. ej., hierba seca, combustible).
● Un vehículo averiado representa un riesgo
eleva
do de accidente para sí mismo y para
otros usuarios de la vía. Si es necesario, en-
cienda las luces de emergencia y coloque el
triángulo de preseñalización para llamar la
atención de otros conductores.
● Antes de abrir el capó, apagar el motor y
dejar que se enfríe sufic
ientemente.
● En cualquier vehículo, el compartimento
del motor e
s una zona que alberga peligros y
puede causar graves lesiones ››› pág. 291. CUIDADO
Si se ignoran los testigos de control que se
enciend an

y los mensajes de texto, podrían
producirse averías en el vehículo. 127
Datos técnicos
Consejos
Manejo
Emergencias
Seguridad

Manejo
Introducción al sistema Easy
C onnect*
Aju s
tes del sistema (CAR)*

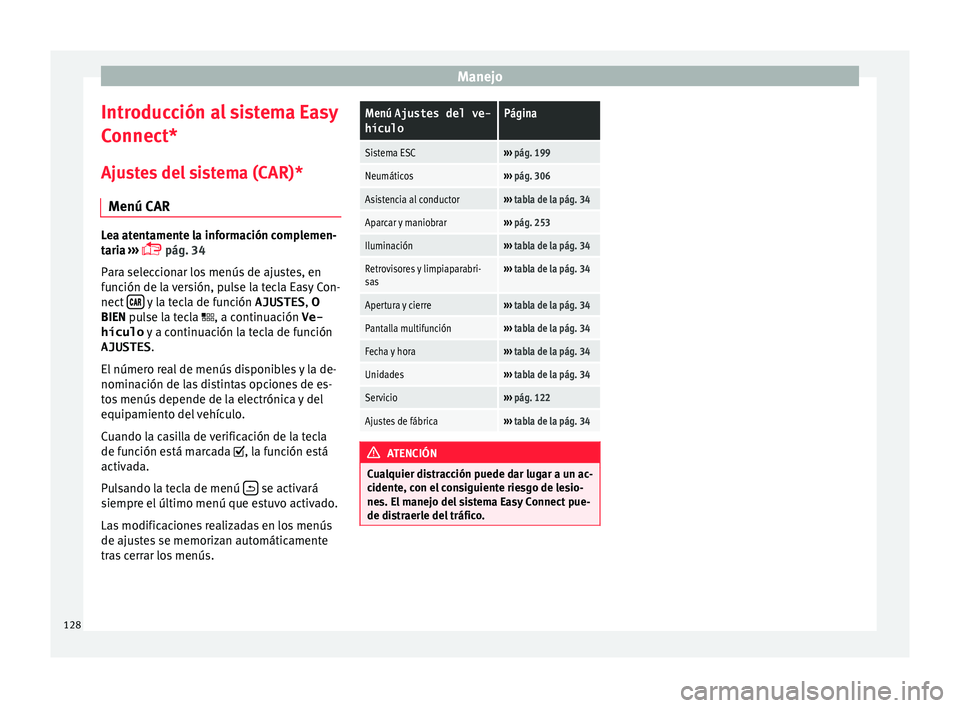

Menú CAR Lea atentamente la información complemen-
tari
a

›››
 pág. 34
Para seleccionar los menús de ajustes, en
función de la versión, pulse la tecla Easy Con-
nect  y la tecla de función
AJUSTES, O
BIEN p u
l

se la tecla  , a continuación Ve-
hículo y a continuación la tecla de función
AJUSTES .
El número real de menús disponibles y la de-
nominación de las distintas opciones de es-
tos menús depende de la electrónica y del
equipamiento del vehículo.
Cuando la casilla de verificación de la tecla
de función está marcada , la función está
activada.
Pulsando la tecla de menú  se activará
s iempr
e el

último menú que estuvo activado.
Las modificaciones realizadas en los menús
de ajustes se memorizan automáticamente
tras cerrar los menús.
Menú Ajustes del ve-
hículoPágina
Sistema ESC››› pág. 199
Neumáticos››› pág. 306
Asistencia al conductor››› tabla de la pág. 34
Aparcar y maniobrar››› pág. 253
Iluminación››› tabla de la pág. 34
Retrovisores y limpiaparabri-
sas››› tabla de la pág. 34
Apertura y cierre››› tabla de la pág. 34
Pantalla multifunción››› tabla de la pág. 34
Fecha y hora››› tabla de la pág. 34
Unidades››› tabla de la pág. 34
Servicio››› pág. 122
Ajustes de fábrica››› tabla de la pág. 34 ATENCIÓN
Cualquier distracción puede dar lugar a un ac-
cident e, c

on el consiguiente riesgo de lesio-
nes. El manejo del sistema Easy Connect pue-
de distraerle del tráfico. 128
