lock Seat Mii electric 2016 Betriebsanleitung (in German)

Grundsätzliches

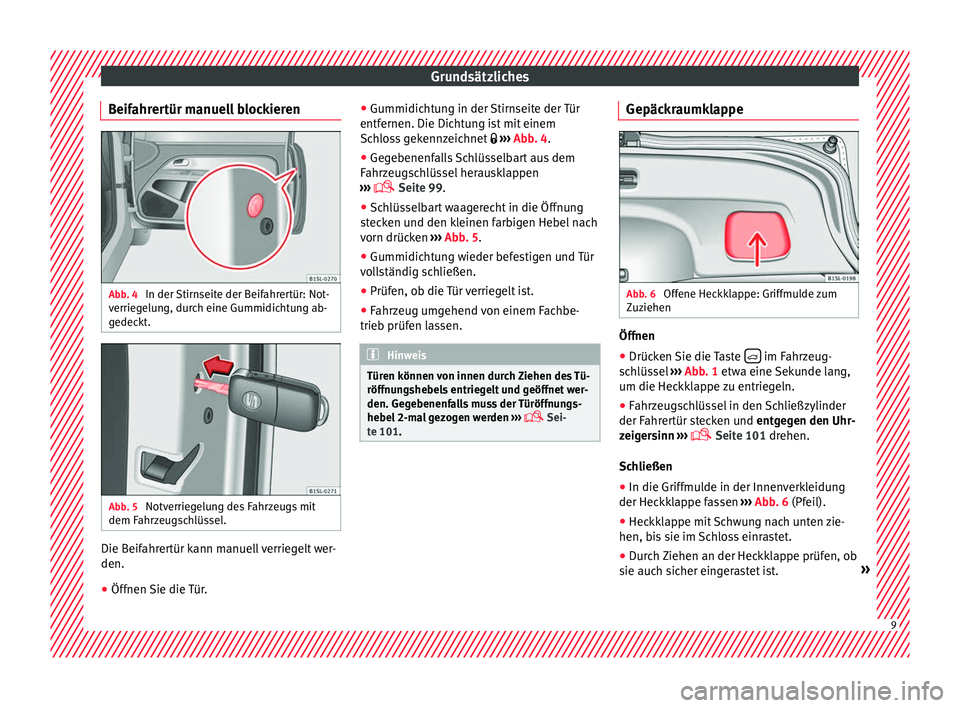

Beifahrertür manuell blockieren Abb. 4
In der Stirnseite der Beifahrertür: Not-
v errie
g
elung, durch eine Gummidichtung ab-
gedeckt. Abb. 5
Notverriegelung des Fahrzeugs mit
dem F ahr
z

eugschlüssel. Die Beifahrertür kann manuell verriegelt wer-
den.
● Öffnen Sie die Tür. ●
Gummidic ht
u

ng in der Stirnseite der Tür
entfernen. Die Dichtung ist mit einem
Schloss gekennzeichnet  ››› Abb. 4.
● Gegebenenfalls Schlüsselbart aus dem
Fahrz
eugschlüssel herausklappen
›››  Seite 99.
● Schlüsselbart waagerecht in die Öffnung
stec
ken und den kleinen farbigen Hebel nach
vorn drücken ››› Abb. 5.
● Gummidichtung wieder befestigen und Tür
vol
lständig schließen.
● Prüfen, ob die Tür verriegelt ist.
● Fahrzeug umgehend von einem Fachbe-
trieb prüfen l
assen. Hinweis
Türen können von innen durch Ziehen des Tü-
röffnu n

gshebels entriegelt und geöffnet wer-
den. Gegebenenfalls muss der Türöffnungs-
hebel 2-mal gezogen werden ›››
 Sei-
te 101. Gepäckraumklappe
Abb. 6
Offene Heckklappe: Griffmulde zum
Z uz
iehen Öffnen
● Drücken Sie die Taste  im Fahrzeug-
s c
h

lüssel ››› Abb. 1 etwa eine Sekunde lang,
um die Heckklappe zu entriegeln.
● Fahrzeugschlüssel in den Schließzylinder
der Fahrer
tür stecken und entgegen den Uhr-
zeigersinn ›››
 Seite 101 drehen.
Schließen ● In die Griffmulde in der Innenverkleidung
der Heckkl
appe fassen ››› Abb. 6 (Pfeil).
● Heckklappe mit Schwung nach unten zie-
hen, bis
sie im Schloss einrastet.
● Durch Ziehen an der Heckklappe prüfen, ob
sie auch s
icher eingerastet ist. » 9

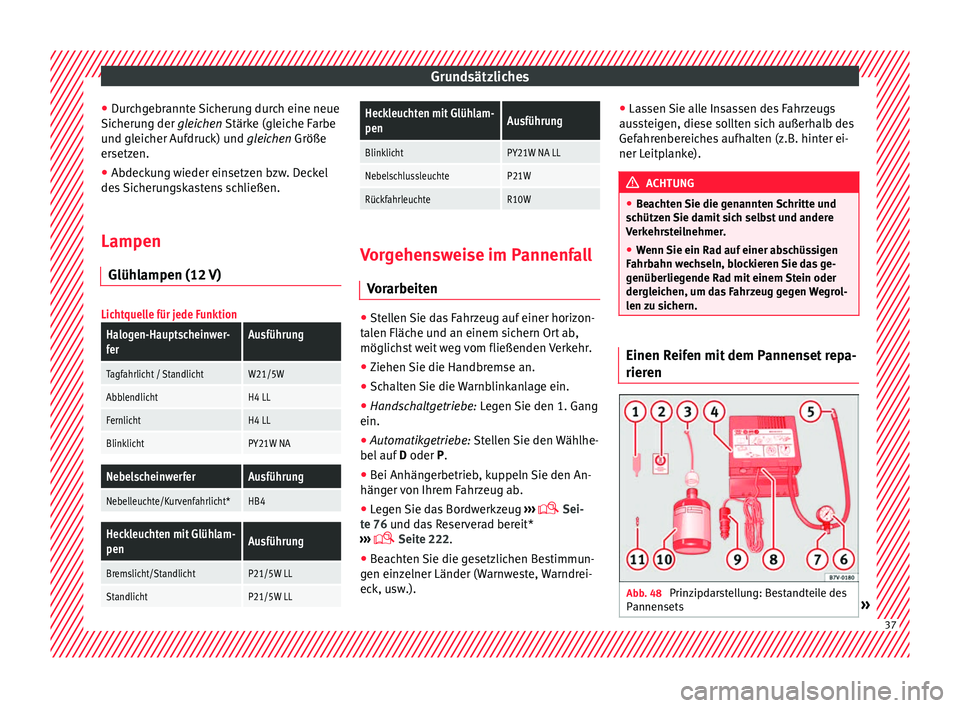

Grundsätzliches
● Dur
c
hgebrannte Sicherung durch eine neue
Sicherung der gleichen Stärke (gleiche Farbe
und gleicher Aufdruck) und gleichen Größe
ersetzen.
● Abdeckung wieder einsetzen bzw. Deckel
des
Sicherungskastens schließen.
Lampen Glühlampen (12
V)
Lichtquelle für jede Funktion
Halogen-Hauptscheinwer-
ferAusführung
Tagfahrlicht / StandlichtW21/5W
AbblendlichtH4 LL
FernlichtH4 LL
BlinklichtPY21W NA
NebelscheinwerferAusführung
Nebelleuchte/Kurvenfahrlicht*HB4
Heckleuchten mit Glühlam-
penAusführung
Bremslicht/StandlichtP21/5W LL
StandlichtP21/5W LL
Heckleuchten mit Glühlam-
penAusführung
BlinklichtPY21W NA LL
NebelschlussleuchteP21W
RückfahrleuchteR10W Vorgehensweise im Pannenfall
Vor arbeit

en ●
Stellen Sie das Fahrzeug auf einer horizon-
t al
en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handschaltgetriebe: Leg
en Sie den 1. Gang
ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf D oder P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
hänger
von Ihrem Fahrzeug ab.
● Legen Sie das Bordwerkzeug ›››

 Sei-
te 76 und das Reserverad bereit*
›››  Seite 222.
● Beachten Sie die gesetzlichen Bestimmun-
gen einz
elner Länder (Warnweste, Warndrei-
eck, usw.). ●
Lassen
Sie alle Insassen des Fahrzeugs
aussteigen, diese sollten sich außerhalb des
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitplanke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Einen Reifen mit dem Pannenset repa-
rier
en Abb. 48
Prinzipdarstellung: Bestandteile des
P annen
sets » 37

Grundsätzliches

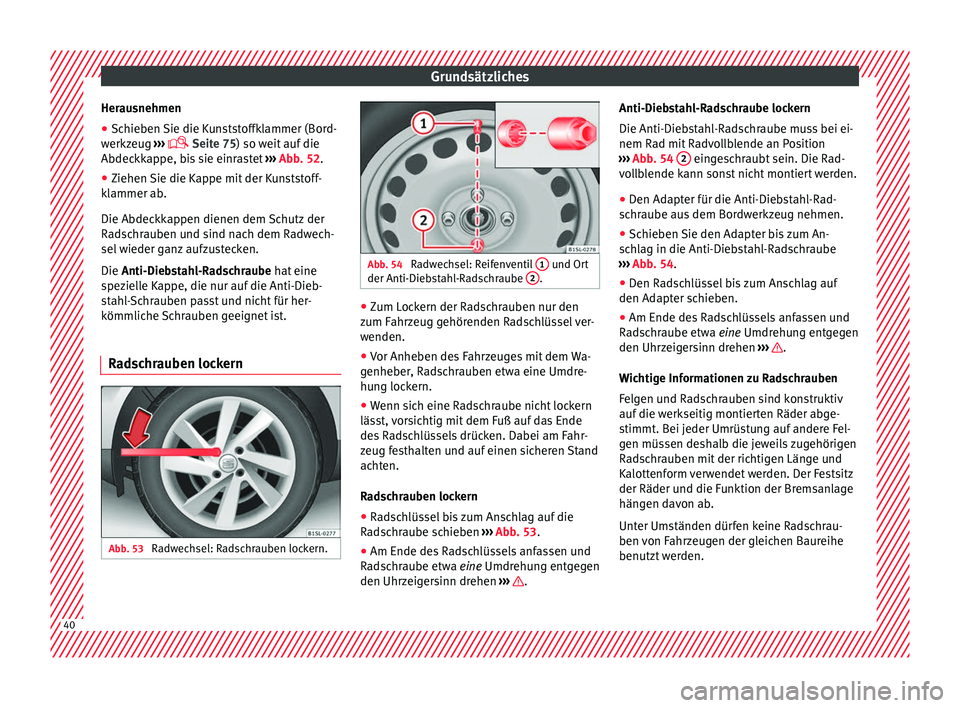

Herausnehmen
● Schieben Sie die Kunststoffklammer (Bord-
w erkz
eug ›
››  Seite 75) so weit auf die
Abdeckkappe, bis sie einrastet ››› Abb. 52.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
.
Die Abdeckkappen dienen dem Schutz der
Radschrauben und sind nach dem Radwech-
sel wieder ganz aufzustecken.
Die Anti-Diebstahl-Radschraube hat eine
spezielle Kappe, die nur auf die Anti-Dieb-
stahl-Schrauben passt und nicht für her-
kömmliche Schrauben geeignet ist.
Radschrauben lockern Abb. 53
Radwechsel: Radschrauben lockern. Abb. 54
Radwechsel: Reifenventil 1 und Ort
der Anti-Dieb s

tahl-Radschraube 2 .
●
Zum Lockern der Radschrauben nur den
z um F
ahr

zeug gehörenden Radschlüssel ver-
wenden.
● Vor Anheben des Fahrzeuges mit dem Wa-
genheber
, Radschrauben etwa eine Umdre-
hung lockern.
● Wenn sich eine Radschraube nicht lockern
lässt,
vorsichtig mit dem Fuß auf das Ende
des Radschlüssels drücken. Dabei am Fahr-
zeug festhalten und auf einen sicheren Stand
achten.
Radschrauben lockern
● Radschlüssel bis zum Anschlag auf die
Rad
schraube schieben ››› Abb. 53.
● Am Ende des Radschlüssels anfassen und
Rad
schraube etwa eine Umdrehung entgegen
den Uhrzeigersinn drehen ››› .Anti-Diebstahl-Radschraube lockern
Die Anti-Die
b
s

tahl-Radschraube muss bei ei-
nem Rad mit Radvollblende an Position
››› Abb. 54 2 eingeschraubt sein. Die Rad-
v o
l

lblende kann sonst nicht montiert werden.
● Den Adapter für die Anti-Diebstahl-Rad-
schr
aube aus dem Bordwerkzeug nehmen.
● Schieben Sie den Adapter bis zum An-
sch
lag in die Anti-Diebstahl-Radschraube
››› Abb. 54.
● Den Radschlüssel bis zum Anschlag auf
den Adapter s
chieben.
● Am Ende des Radschlüssels anfassen und
Rad
schraube etwa eine Umdrehung entgegen
den Uhrzeigersinn drehen ››› .
W ic
htig

e Informationen zu Radschrauben
Felgen und Radschrauben sind konstruktiv
auf die werkseitig montierten Räder abge-
stimmt. Bei jeder Umrüstung auf andere Fel-
gen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und
Kalottenform verwendet werden. Der Festsitz
der Räder und die Funktion der Bremsanlage
hängen davon ab.
Unter Umständen dürfen keine Radschrau-
ben von Fahrzeugen der gleichen Baureihe
benutzt werden. 40

Grundsätzliches

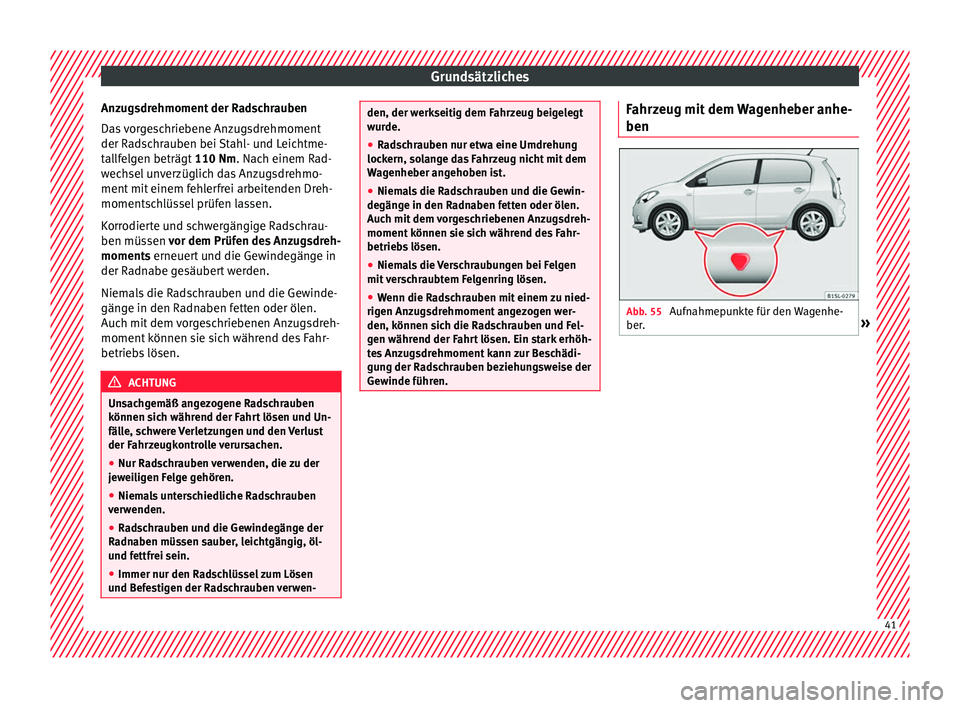

Anzugsdrehmoment der Radschrauben
Da s

vorgeschriebene Anzugsdrehmoment
der Radschrauben bei Stahl- und Leichtme-
tallfelgen beträgt 110 Nm. Nach einem Rad-
wechsel unverzüglich das Anzugsdrehmo-
ment mit einem fehlerfrei arbeitenden Dreh-
momentschlüssel prüfen lassen.
Korrodierte und schwergängige Radschrau-
ben müssen vor dem Prüfen des Anzugsdreh-
moments erneuert und die Gewindegänge in
der Radnabe gesäubert werden.
Niemals die Radschrauben und die Gewinde-
gänge in den Radnaben fetten oder ölen.
Auch mit dem vorgeschriebenen Anzugsdreh-
moment können sie sich während des Fahr-
betriebs lösen. ACHTUNG
Unsachgemäß angezogene Radschrauben
können s ic

h während der Fahrt lösen und Un-
fälle, schwere Verletzungen und den Verlust
der Fahrzeugkontrolle verursachen.
● Nur Radschrauben verwenden, die zu der
jewei
ligen Felge gehören.
● Niemals unterschiedliche Radschrauben
verw
enden.
● Radschrauben und die Gewindegänge der
Radn
aben müssen sauber, leichtgängig, öl-
und fettfrei sein.
● Immer nur den Radschlüssel zum Lösen
und Bef
estigen der Radschrauben verwen- den, der werkseitig dem Fahrzeug beigelegt
wur
de.
● R

adschrauben nur etwa eine Umdrehung
lockern, so
lange das Fahrzeug nicht mit dem
Wagenheber angehoben ist.
● Niemals die Radschrauben und die Gewin-
degäng
e in den Radnaben fetten oder ölen.
Auch mit dem vorgeschriebenen Anzugsdreh-
moment können sie sich während des Fahr-
betriebs lösen.
● Niemals die Verschraubungen bei Felgen
mit v
erschraubtem Felgenring lösen.
● Wenn die Radschrauben mit einem zu nied-
rigen Anz
ugsdrehmoment angezogen wer-
den, können sich die Radschrauben und Fel-
gen während der Fahrt lösen. Ein stark erhöh-
tes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben beziehungsweise der
Gewinde führen. Fahrzeug mit dem Wagenheber anhe-
ben
Abb. 55
Aufnahmepunkte für den Wagenhe-
ber . » 41

Grundsätzliches

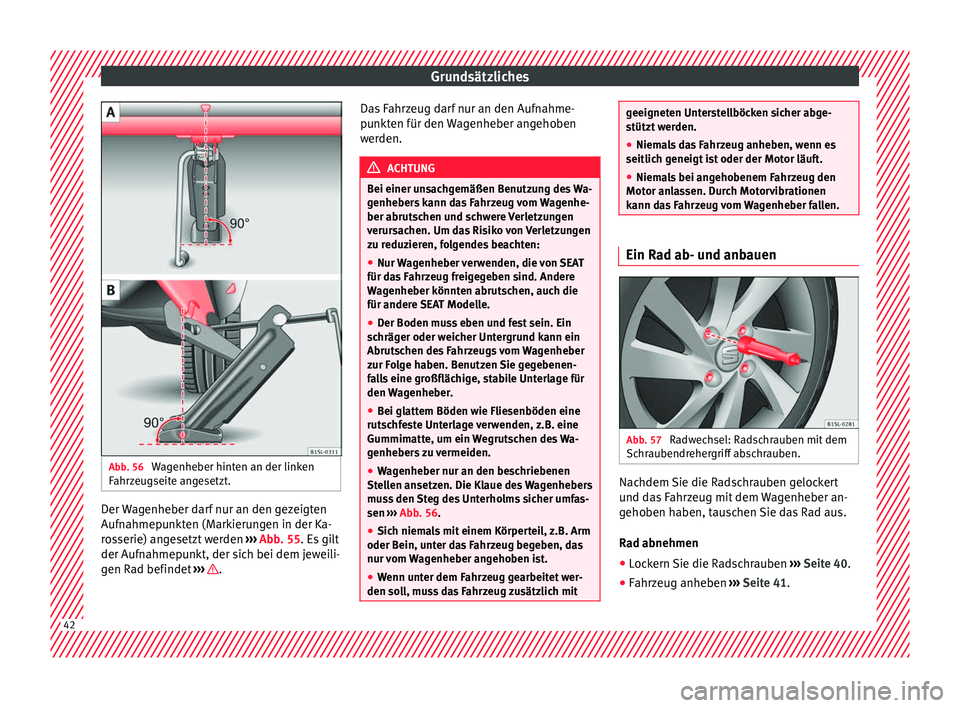

Abb. 56
Wagenheber hinten an der linken
F ahr
z
eugseite angesetzt. Der Wagenheber darf nur an den gezeigten
Auf
n
ahmep

unkten (Markierungen in der Ka-
rosserie) angesetzt werden ››› Abb. 55. Es gilt
der Aufnahmepunkt, der sich bei dem jeweili-
gen Rad befindet ››› .Das Fahrzeug darf nur an den Aufnahme-
p
u
nkt

en für den Wagenheber angehoben
werden. ACHTUNG
Bei einer unsachgemäßen Benutzung des Wa-
genhe ber

s kann das Fahrzeug vom Wagenhe-
ber abrutschen und schwere Verletzungen
verursachen. Um das Risiko von Verletzungen
zu reduzieren, folgendes beachten:
● Nur Wagenheber verwenden, die von SEAT
für das
Fahrzeug freigegeben sind. Andere
Wagenheber könnten abrutschen, auch die
für andere SEAT Modelle.
● Der Boden muss eben und fest sein. Ein
schräg
er oder weicher Untergrund kann ein
Abrutschen des Fahrzeugs vom Wagenheber
zur Folge haben. Benutzen Sie gegebenen-
falls eine großflächige, stabile Unterlage für
den Wagenheber.
● Bei glattem Böden wie Fliesenböden eine
rutsc
hfeste Unterlage verwenden, z.B. eine
Gummimatte, um ein Wegrutschen des Wa-
genhebers zu vermeiden.
● Wagenheber nur an den beschriebenen
Stell
en ansetzen. Die Klaue des Wagenhebers
muss den Steg des Unterholms sicher umfas-
sen ››› Abb. 56.
● Sich niemals mit einem Körperteil, z.B. Arm
oder Bein, unt
er das Fahrzeug begeben, das
nur vom Wagenheber angehoben ist.
● Wenn unter dem Fahrzeug gearbeitet wer-
den soll, mu
ss das Fahrzeug zusätzlich mit geeigneten Unterstellböcken sicher abge-
stütz
t

werden.
● Niemals das Fahrzeug anheben, wenn es
seitlich geneig
t ist oder der Motor läuft.
● Niemals bei angehobenem Fahrzeug den
Motor anl
assen. Durch Motorvibrationen
kann das Fahrzeug vom Wagenheber fallen. Ein Rad ab- und anbauen
Abb. 57
Radwechsel: Radschrauben mit dem
Sc hr
aubendr

ehergriff abschrauben. Nachdem Sie die Radschrauben gelockert
u
nd d
a

s Fahrzeug mit dem Wagenheber an-
gehoben haben, tauschen Sie das Rad aus.
Rad abnehmen
● Lockern Sie die Radschrauben ›››
Seite 40.
● Fahrzeug anheben ›››
Seite 41. 42

Grundsätzliches

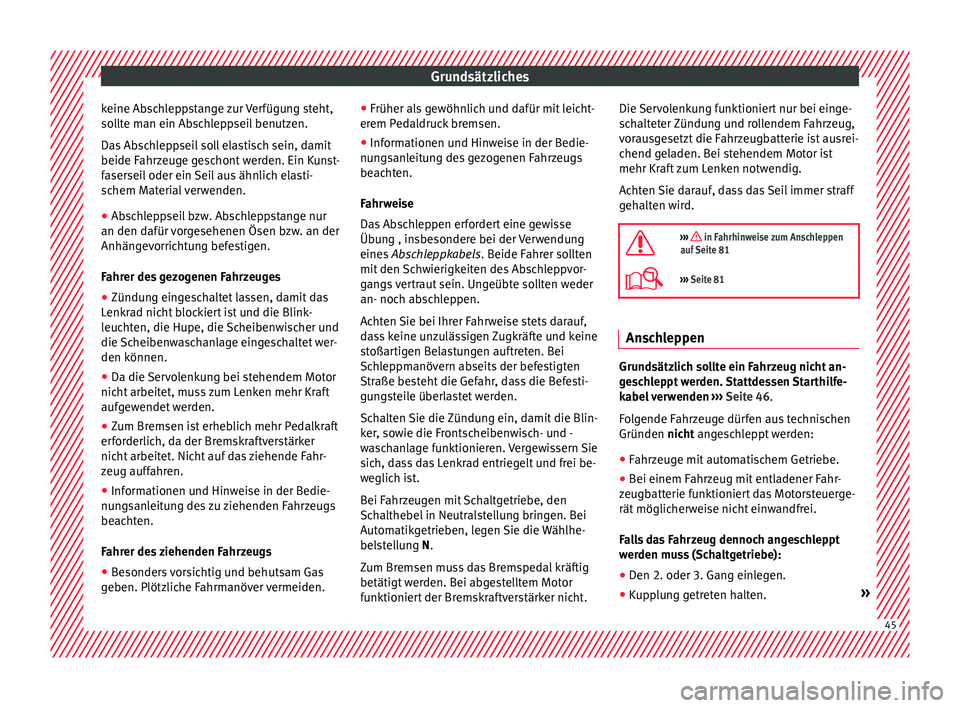

keine Abschleppstange zur Verfügung steht,
so l
lt
e man ein Abschleppseil benutzen.
Das Abschleppseil soll elastisch sein, damit
beide Fahrzeuge geschont werden. Ein Kunst-
faserseil oder ein Seil aus ähnlich elasti-
schem Material verwenden.
● Abschleppseil bzw. Abschleppstange nur
an den dafür v
orgesehenen Ösen bzw. an der
Anhängevorrichtung befestigen.
Fahrer des gezogenen Fahrzeuges
● Zündung eingeschaltet lassen, damit das
Lenkr
ad nicht blockiert ist und die Blink-
leuchten, die Hupe, die Scheibenwischer und
die Scheibenwaschanlage eingeschaltet wer-
den können.
● Da die Servolenkung bei stehendem Motor
nicht arbeit
et, muss zum Lenken mehr Kraft
aufgewendet werden.
● Zum Bremsen ist erheblich mehr Pedalkraft
erfor
derlich, da der Bremskraftverstärker
nicht arbeitet. Nicht auf das ziehende Fahr-
zeug auffahren.
● Informationen und Hinweise in der Bedie-
nung
sanleitung des zu ziehenden Fahrzeugs
beachten.
Fahrer des ziehenden Fahrzeugs
● Besonders vorsichtig und behutsam Gas
ge ben. Plötz

liche Fahrmanöver vermeiden. ●
Früher als g

ewöhnlich und dafür mit leicht-
erem Pedaldruck bremsen.
● Informationen und Hinweise in der Bedie-
nung
sanleitung des gezogenen Fahrzeugs
beachten.
Fahrweise
Das Abschleppen erfordert eine gewisse
Übung , insbesondere bei der Verwendung
eines Abschleppkabels. Beide Fahrer sollten
mit den Schwierigkeiten des Abschleppvor-
gangs vertraut sein. Ungeübte sollten weder
an- noch abschleppen.
Achten Sie bei Ihrer Fahrweise stets darauf,
dass keine unzulässigen Zugkräfte und keine
stoßartigen Belastungen auftreten. Bei
Schleppmanövern abseits der befestigten
Straße besteht die Gefahr, dass die Befesti-
gungsteile überlastet werden.
Schalten Sie die Zündung ein, damit die Blin-
ker, sowie die Frontscheibenwisch- und -
waschanlage funktionieren. Vergewissern Sie
sich, dass das Lenkrad entriegelt und frei be-
weglich ist.
Bei Fahrzeugen mit Schaltgetriebe, den
Schalthebel in Neutralstellung bringen. Bei
Automatikgetrieben, legen Sie die Wählhe-
belstellung N.
Zum Bremsen muss das Bremspedal kräftig
betätigt werden. Bei abgestelltem Motor
funktioniert der Bremskraftverstärker nicht. Die Servolenkung funktioniert nur bei einge-
sch

alteter Zündung und rollendem Fahrzeug,
vorausgesetzt die Fahrzeugbatterie ist ausrei-
chend geladen. Bei stehendem Motor ist
mehr Kraft zum Lenken notwendig.
Achten Sie darauf, dass das Seil immer straff
gehalten wird.

››› in Fahrhinweise zum Anschleppen
auf Seite 81
››› Seite 81 Anschleppen
Grundsätzlich sollte ein Fahrzeug nicht an-
g
e
s

chleppt werden. Stattdessen Starthilfe-
kabel verwenden ››› Seite 46.
Folgende Fahrzeuge dürfen aus technischen
Gründen nicht angeschleppt werden:
● Fahrzeuge mit automatischem Getriebe.
● Bei einem Fahrzeug mit entladener Fahr-
zeugb
atterie funktioniert das Motorsteuerge-
rät möglicherweise nicht einwandfrei.
Falls das Fahrzeug dennoch angeschleppt
werden muss (Schaltgetriebe):
● Den 2. oder 3. Gang einlegen.
● Kupplung getreten halten. » 45

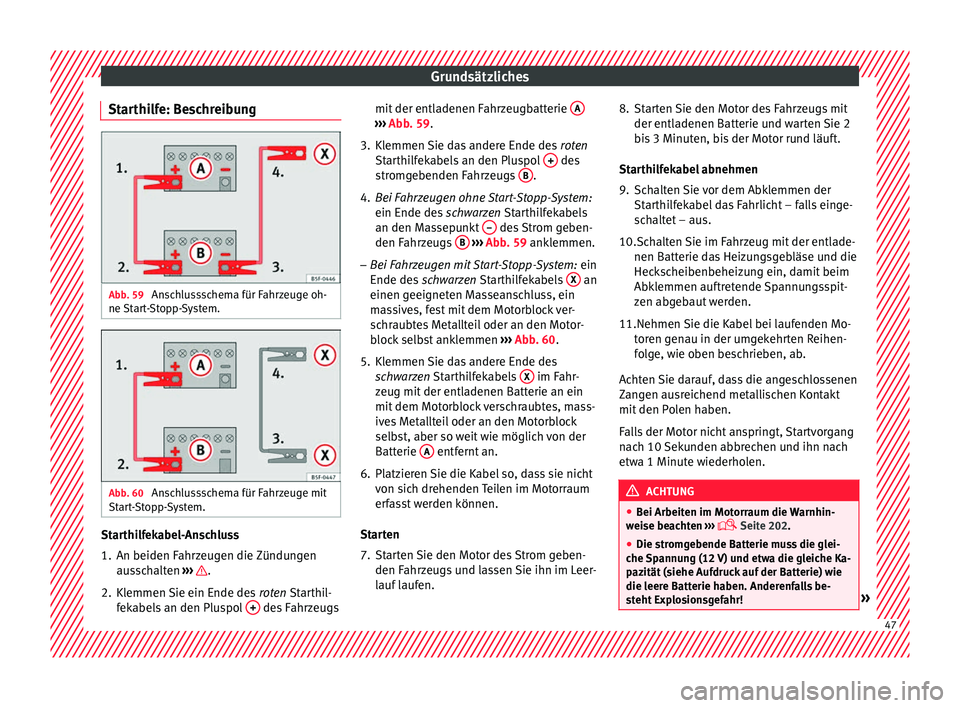

Grundsätzliches
Starthilfe: Beschreibung Abb. 59
Anschlussschema für Fahrzeuge oh-
ne St
ar
t-Stopp-System. Abb. 60
Anschlussschema für Fahrzeuge mit
St ar
t

-Stopp-System. Starthilfekabel-Anschluss
1. An beiden Fahrzeugen die Zündungen
aus
s

chalten ››› .
2. Klemmen Sie ein Ende des rot
en
Starthil-
fekabels an den Pluspol + des Fahrzeugsmit der entladenen Fahrzeugbatterie
A ›››
Abb . 59.
3. Kl

emmen Sie das andere Ende des roten
St
arthilfekabels an den Pluspol + des
s tr
om
gebenden Fahrzeugs B .
4. Bei Fahrzeugen ohne Start-Stopp-System:
ein Ende de s
s

chwarzen Starthilfekabels
an den Massepunkt – des Strom geben-
den F ahr
z

eugs B
› ››
Abb
. 59 anklemmen.
– Be
i Fahrzeugen mit Start-Stopp-System: ein
Ende des s

chwarzen Starthilfekabels X an
einen g eeignet
en M
asseanschluss, ein
massives, fest mit dem Motorblock ver-
schraubtes Metallteil oder an den Motor-
block selbst anklemmen ››› Abb. 60.
5. Klemmen Sie das andere Ende des sch
warzen Starthilfekabels X im Fahr-
z eug mit
der entl
adenen Batterie an ein
mit dem Motorblock verschraubtes, mass-
ives Metallteil oder an den Motorblock
selbst, aber so weit wie möglich von der
Batterie A entfernt an.
6. Platzieren Sie die Kabel so, dass sie nicht von s
ic

h drehenden Teilen im Motorraum
erfasst werden können.
Starten
7. Starten Sie den Motor des Strom geben- den Fahrz
eugs und lassen Sie ihn im Leer-
lauf laufen. 8. Starten Sie den Motor des Fahrzeugs mit
der entladenen B
atterie und warten Sie 2
bis 3 Minuten, bis der Motor rund läuft.
Starthilfekabel abnehmen
9. Schalten Sie vor dem Abklemmen der Starthi
lfekabel das Fahrlicht – falls einge-
schaltet – aus.
10.Schalten Sie im Fahrzeug mit der entlade- nen Batterie d
as Heizungsgebläse und die
Heckscheibenbeheizung ein, damit beim
Abklemmen auftretende Spannungsspit-
zen abgebaut werden.
11.
Nehmen Sie die Kabel bei laufenden Mo-
toren genau in der umgekehrten Reihen-
folge, wie oben beschrieben, ab.
Achten Sie darauf, dass die angeschlossenen
Zangen ausreichend metallischen Kontakt
mit den Polen haben.
Falls der Motor nicht anspringt, Startvorgang
nach 10 Sekunden abbrechen und ihn nach
etwa 1 Minute wiederholen. ACHTUNG
● Bei Arbeit en im Mot

orraum die Warnhin-
weise beachten ›››
 Seite 202.
● Die stromgebende Batterie muss die glei-
che S
pannung (12 V) und etwa die gleiche Ka-
pazität (siehe Aufdruck auf der Batterie) wie
die leere Batterie haben. Anderenfalls be-
steht Explosionsgefahr! » 47

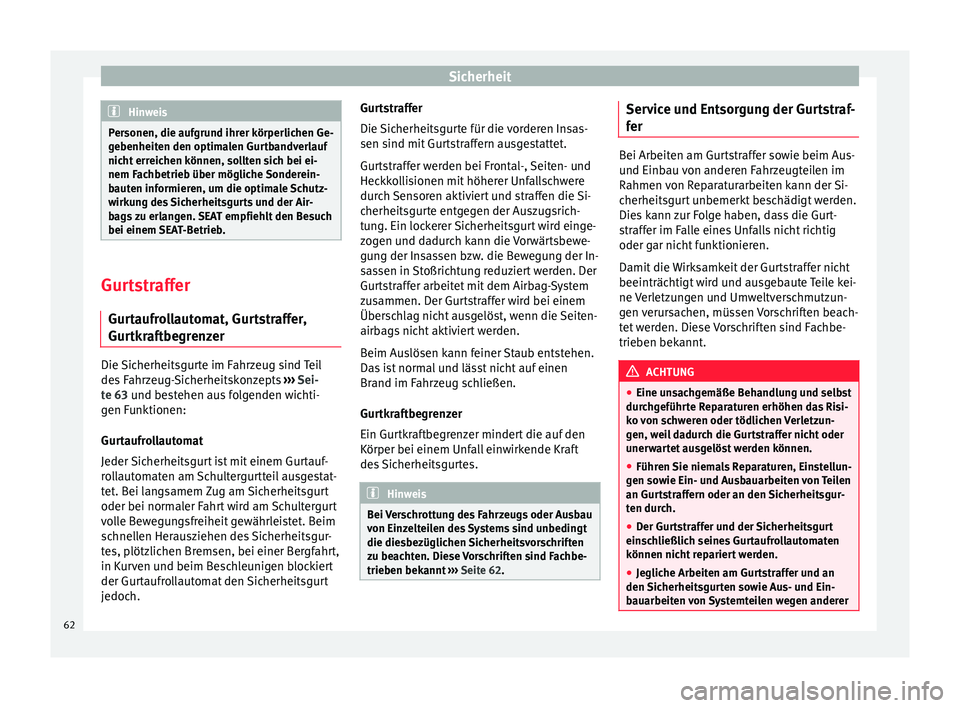

Sicherheit
Hinweis
Personen, die aufgrund ihrer körperlichen Ge-
ge benheit
en den optimalen Gurtbandverlauf
nicht erreichen können, sollten sich bei ei-
nem Fachbetrieb über mögliche Sonderein-
bauten informieren, um die optimale Schutz-
wirkung des Sicherheitsgurts und der Air-
bags zu erlangen. SEAT empfiehlt den Besuch
bei einem SEAT-Betrieb. Gurtstraffer
Gurt aufr

ollautomat, Gurtstraffer,
Gurtkraftbegrenzer Die Sicherheitsgurte im Fahrzeug sind Teil
de
s
F

ahrzeug-Sicherheitskonzepts ›››
Sei-
te 63 und bestehen aus folgenden wichti-
gen Funktionen:
Gurtaufrollautomat
Jeder Sicherheitsgurt ist mit einem Gurtauf-
rollautomaten am Schultergurtteil ausgestat-
tet. Bei langsamem Zug am Sicherheitsgurt
oder bei normaler Fahrt wird am Schultergurt
volle Bewegungsfreiheit gewährleistet. Beim
schnellen Herausziehen des Sicherheitsgur-
tes, plötzlichen Bremsen, bei einer Bergfahrt,
in Kurven und beim Beschleunigen blockiert
der Gurtaufrollautomat den Sicherheitsgurt
jedoch. Gurtstraffer
Die Sicherheitsgur

te für die vorderen Insas-
sen sind mit Gurtstraffern ausgestattet.
Gurtstraffer werden bei Frontal-, Seiten- und
Heckkollisionen mit höherer Unfallschwere
durch Sensoren aktiviert und straffen die Si-
cherheitsgurte entgegen der Auszugsrich-
tung. Ein lockerer Sicherheitsgurt wird einge-
zogen und dadurch kann die Vorwärtsbewe-
gung der Insassen bzw. die Bewegung der In-
sassen in Stoßrichtung reduziert werden. Der
Gurtstraffer arbeitet mit dem Airbag-System
zusammen. Der Gurtstraffer wird bei einem
Überschlag nicht ausgelöst, wenn die Seiten-
airbags nicht aktiviert werden.
Beim Auslösen kann feiner Staub entstehen.
Das ist normal und lässt nicht auf einen
Brand im Fahrzeug schließen.
Gurtkraftbegrenzer
Ein Gurtkraftbegrenzer mindert die auf den
Körper bei einem Unfall einwirkende Kraft
des Sicherheitsgurtes. Hinweis
Bei Verschrottung des Fahrzeugs oder Ausbau
von Ein z

elteilen des Systems sind unbedingt
die diesbezüglichen Sicherheitsvorschriften
zu beachten. Diese Vorschriften sind Fachbe-
trieben bekannt ››› Seite 62. Service und Entsorgung der Gurtstraf-
f
er Bei Arbeiten am Gurtstraffer sowie beim Aus-
und Einb
au

von anderen Fahrzeugteilen im
Rahmen von Reparaturarbeiten kann der Si-
cherheitsgurt unbemerkt beschädigt werden.
Dies kann zur Folge haben, dass die Gurt-
straffer im Falle eines Unfalls nicht richtig
oder gar nicht funktionieren.
Damit die Wirksamkeit der Gurtstraffer nicht
beeinträchtigt wird und ausgebaute Teile kei-
ne Verletzungen und Umweltverschmutzun-
gen verursachen, müssen Vorschriften beach-
tet werden. Diese Vorschriften sind Fachbe-
trieben bekannt. ACHTUNG
● Eine un s

achgemäße Behandlung und selbst
durchgeführte Reparaturen erhöhen das Risi-
ko von schweren oder tödlichen Verletzun-
gen, weil dadurch die Gurtstraffer nicht oder
unerwartet ausgelöst werden können.
● Führen Sie niemals Reparaturen, Einstellun-
gen sow
ie Ein- und Ausbauarbeiten von Teilen
an Gurtstraffern oder an den Sicherheitsgur-
ten durch.
● Der Gurtstraffer und der Sicherheitsgurt
einsc
hließlich seines Gurtaufrollautomaten
können nicht repariert werden.
● Jegliche Arbeiten am Gurtstraffer und an
den Sicherheit
sgurten sowie Aus- und Ein-
bauarbeiten von Systemteilen wegen anderer 62

Notfälle
Unterbringung Abb. 77
Im Gepäckraum: hochgeklappter Bo-
denbel ag. Das Bordwerkzeug, Reserverad, Notrad
b
zw
. P
annenset befinden sich im Gepäck-
raum unter dem Bodenbelag ›››
Abb. 77.
● Gegebenenfalls den variablen Gepäck-
raumboden herau
snehmen ›››
Seite 133.
● Bodenbelag an Aussparung anheben (Pfeil)
›››
Abb. 77. Hinweis
Den Wagenheber nach dem Gebrauch in seine
urs prün

gliche Stellung zurückkurbeln, damit
er sicher verstaut werden kann. Zugriff auf Bordwerkzeug und Pan-
nen
set
in F

ahrzeugen mit dem System
SEAT SOUND 7 Lautsprecher (mit Sub-
woofer)* ●
Gepäckraumklappe öffnen und Ablage an-
heben.
● Ge g

ebenenfalls den variablen Gepäck-
raumboden herau
snehmen ››› Seite 135.
● Bodenbelag an der Aussparung anheben
und dem Gepäck
raum entnehmen.
● Ziehen Sie das Subwoofer-Lautsprecherka-
bel her au

s.
● Das in der Mitte des Subwoofer-Lautspre-
chers
befindliche Handrad entgegen den Uhr-
zeigersinn vollständig herausdrehen und he-
rausnehmen.
● Den Subwoofer-Lautsprecher herausneh-
men, unter dem s
ich das Bordwerkzeug und
das Pannenset befinden.
● Nach der Verwendung sind das Bordwerk-
zeug und d
as Pannenset in gleicher Art und
Weise sowie an gleicher Stelle wieder einzu-
setzen, um den sicheren Sitz des Lautspre-
chers in seiner Aufnahme zu gewährleisten.
● Der Subwoofer-Lautsprecher ist in Pfeilrich-
tun
g und mit der Anzeige „FRONT“ nach vorn
einzusetzen.
● Schließen Sie das Lautsprecherkabel wie-
der an, und z
iehen Sie das Handrad fest im Uhrzeigersinn an, damit der Subwoofer si-
cher befe

stigt ist.
Bestandteile Abb. 78
Bestandteile des Bordwerkzeugs. Der Umfang des Bordwerkzeugs ist abhängig
v
on der F
ahr

zeugausstattung. Im Folgenden
ist der maximale Umfang beschrieben.
Bestandteile des Bordwerkzeugs ››› Abb. 78
Schraubendreher mit Innensechskant im
Griff zum Heraus- oder Hineindrehen der
gelockerten Radschrauben. Die Schrau-
bendreherklinge ist umsteckbar. Der
Schraubendreher befindet sich ggf. unter
dem Radschlüssel.
Adapter für die Anti-Diebstahl-Radschrau-
be. SEAT empfiehlt, den Adapter für die
Radschrauben immer im Fahrzeug beim
1
2
76

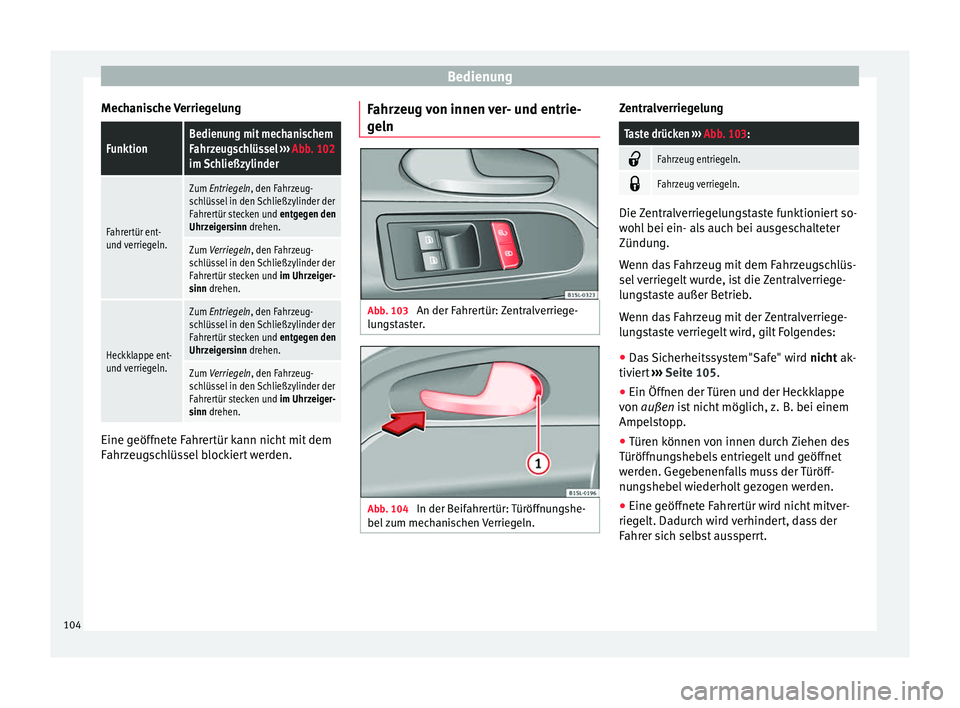

Bedienung
Mechanische VerriegelungFunktionBedienung mit mechanischem
Fahrzeugschlüssel ››› Abb. 102
im Schließzylinder
Fahrertür ent-
und verriegeln.
Zum Entriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und entgegen den
Uhrzeigersinn drehen.
Zum Verriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und im Uhrzeiger-
sinn drehen.
Heckklappe ent-
und verriegeln.
Zum Entriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und entgegen den
Uhrzeigersinn drehen.
Zum Verriegeln, den Fahrzeug-
schlüssel in den Schließzylinder der
Fahrertür stecken und im Uhrzeiger-
sinn drehen. Eine geöffnete Fahrertür kann nicht mit dem
F
ahr
z

eugschlüssel blockiert werden. Fahrzeug von innen ver- und entrie-
geln
Abb. 103
An der Fahrertür: Zentralverriege-
lu n
g

staster. Abb. 104
In der Beifahrertür: Türöffnungshe-
bel
z

um mechanischen Verriegeln. Zentralverriegelung
Taste drücken
››› Abb. 103: 
Fahrzeug entriegeln.

Fahrzeug verriegeln.
Die Zentralverriegelungstaste funktioniert so-
woh
l

bei ein- als auch bei ausgeschalteter
Zündung.
Wenn das Fahrzeug mit dem Fahrzeugschlüs-
sel verriegelt wurde, ist die Zentralverriege-
lungstaste außer Betrieb.
Wenn das Fahrzeug mit der Zentralverriege-
lungstaste verriegelt wird, gilt Folgendes:
● Das Sicherheitssystem"Safe" wird nicht ak
-
tiviert ›››
Seite 105.
● Ein Öffnen der Türen und der Heckklappe
von außen
ist nicht möglich, z. B. bei einem
Ampelstopp.
● Türen können von innen durch Ziehen des
Türöffnu
ngshebels entriegelt und geöffnet
werden. Gegebenenfalls muss der Türöff-
nungshebel wiederholt gezogen werden.
● Eine geöffnete Fahrertür wird nicht mitver-
riegelt
. Dadurch wird verhindert, dass der
Fahrer sich selbst aussperrt.
104
