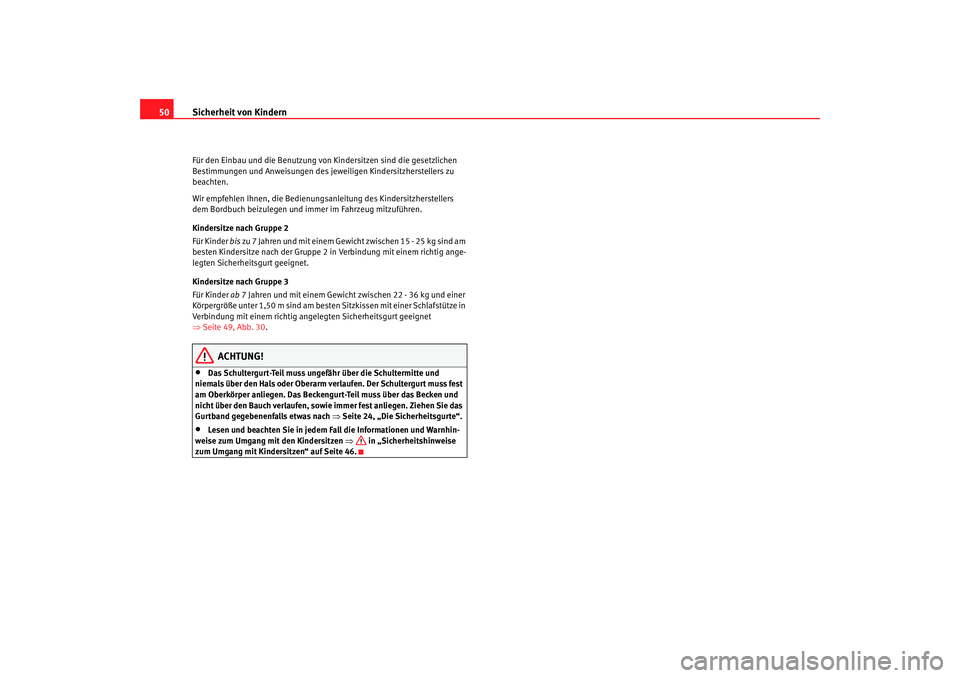

Sicherheit von Kindern
50Für den Einbau und die Benutzung von Ki ndersitzen sind die gesetzlichen
Bestimmungen und Anweisungen des jeweiligen Kindersitzherstellers zu
beachten.
Wir empfehlen Ihnen, die Bedienungsanleitung des Kindersitzherstellers
dem Bordbuch beizulegen und immer im Fahrzeug mitzuführen.
Kindersitze nach Gruppe 2
Für Kinder bis zu 7 Jahren und mit einem Gewicht zwischen 15 - 25 kg sind am
besten Kindersitze nach der Gruppe 2 in Verbindung mit einem richtig ange-
legten Sicherheitsgurt geeignet.
Kindersitze nach Gruppe 3
Für Kinder ab 7 Jahren und mit einem Gewicht zwischen 22 - 36 kg und einer
Körpergröße unter 1,50 m sind am besten Sitzkissen mit einer Schlafstütze in
Verbindung mit einem richtig ange legten Sicherheitsgurt geeignet
⇒ Seite 49, Abb. 30 .
ACHTUNG!
•
Das Schultergurt-Teil muss ungefähr über die Schultermitte und
niemals über den Hals oder Oberarm verlaufen. Der Schultergurt muss fest
am Oberkörper anliegen. Das Beckengurt-Teil muss über das Becken und
nicht über den Bauch verlaufen, sowie immer fest anliegen. Ziehen Sie das
Gurtband gegebenenfalls etwas nach ⇒ Seite 24, „Die Sicherheitsgurte“.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit Kindersitzen“ auf Seite 46.
Toledo_DE.book Seite 50 Dienstag, 20. Januar 2009 11:27 11

Sicherheit von Kindern51
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

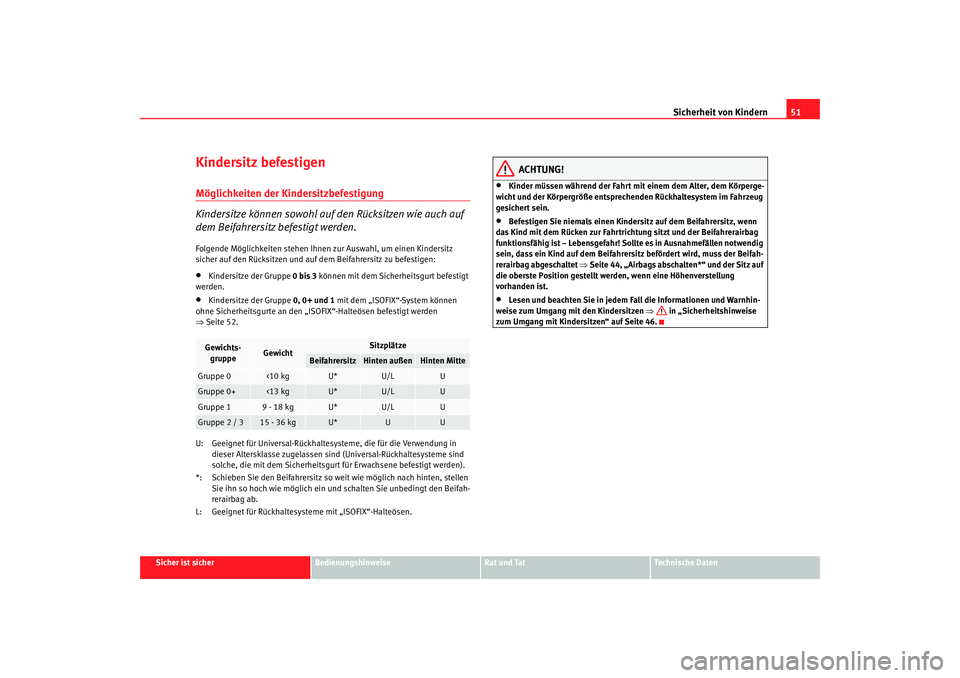

Kindersitz befestigenMöglichkeiten der Kindersitzbefestigung
Kindersitze können sowohl auf den Rücksitzen wie auch auf
dem Beifahrersitz befestigt werden.Folgende Möglichkeiten stehen Ihnen zur Auswahl, um einen Kindersitz
sicher auf den Rücksitzen und auf dem Beifahrersitz zu befestigen:•
Kindersitze der Gruppe 0 bis 3 können mit dem Sicherheitsgurt befestigt
werden.
•
Kindersitze der Gruppe 0, 0+ und 1 mit dem „ISOFIX“-System können
ohne Sicherheitsgurte an den „ISOFIX“-Halteö sen befestigt werden
⇒ Seite 52.
U: Geeignet für Universal-Rückhaltesysteme, die für die Verwendung in dieser Altersklasse zugelassen sind (Universal-Rückhaltesysteme sind
solche, die mit dem Sicherheitsgur t für Erwachsene befestigt werden).
*: Schieben Sie den Beifahrersitz so weit wie möglich nach hinten, stellen Sie ihn so hoch wie möglich ein und schalten Sie unbedingt den Beifah-
rerairbag ab.
L: Geeignet für Rückhaltesyste me mit „ISOFIX“-Halteösen.
ACHTUNG!
•
Kinder müssen während der Fahrt mit einem dem Alter, dem Körperge-
wicht und der Körpergröße entsprechenden Rückhaltesystem im Fahrzeug
gesichert sein.
•
Befestigen Sie niemals einen Kindersitz auf dem Beifahrersitz, wenn
das Kind mit dem Rücken zur Fahrtrichtung sitzt und der Beifahrerairbag
funktionsfähig ist – Lebensgefahr! Sollte es in Ausnahmefällen notwendig
sein, dass ein Kind auf dem Beifahrersitz befördert wird, muss der Beifah-
rerairbag abgeschaltet ⇒Seite 44, „Airbags abschalten*“ und der Sitz auf
die oberste Position gestellt werden, wenn eine Höhenverstellung
vorhanden ist.
•
Lesen und beachten Sie in jedem Fall die Informationen und Warnhin-
weise zum Umgang mit den Kindersitzen ⇒ in „Sicherheitshinweise
zum Umgang mit Kindersitzen“ auf Seite 46.
Gewichts- gruppe
Gewicht
Sitzplätze
Beifahrersitz
Hinten außen
Hinten Mitte
Gruppe 0
<10 kg
U*
U/L
U
Gruppe 0+
<13 kg
U*
U/L
U
Gruppe 1
9 - 18 kg
U*
U/L
U
Gruppe 2 / 3
15 - 36 kg
U*
U
U
Toledo_DE.book Seite 51 Dienstag, 20. Januar 2009 11:27 11

Sicherheit von Kindern
52Befestigen mit dem „ISOFIX“-System
Kindersitze mit dem „ISOFIX“-System können schnell, einfach
und sicher auf den äußeren Rücksitzen befestigt werden.Bitte beachten Sie unbedingt beim Ein- oder Ausbau des Kinder-
sitzes die Anleitung des Kindersitzherstellers.
– Verstellen Sie den Rücksitz so weit wie möglich nach hinten.
– Stecken Sie den Kindersitz auf die „ISOFIX“-Halteösen, bis der
Kindersitz sicher und hörbar einrastet. Wenn der Kindersitz über
eine Befestigung verfügt, befestigen Sie ihn am entsprechenden
Verankerungspunkt. Wenn der Kindersitz über eine andere
Verdrehsicherung verfügt, beachten Sie bitte die jeweiligen
Anweisungen des Herstellers.
– Machen Sie an beiden Seiten des Kindersitzes eine Zugprobe.
Zwei „ISOFIX“-Halteös en sind jeweils an den be iden äußeren Rücksitzen
vorhanden. Bei bestimmten Fahrzeugen sind die Halteösen am Sitzgerüst,
bei anderen am Fahrzeugboden befestigt. Die „ISOFIX“-Halteösen sind
zwischen der Lehne und der hinteren Sitzbank erreichbar.
Kindersitze mit dem Befestigungssystem „ISOFIX“ sind beim SEAT-Händler
erhältlich.
ACHTUNG!
•
Die Halteösen sind nur für Kindersitze mit dem „ISOFIX“-System entwi-
ckelt worden.
•
Befestigen Sie niemals Kindersitze ohne „ISOFIX“-System, Verzurr-
gurte oder Gegenstände an den Halteösen - Lebensgefahr!
•
Achten Sie darauf, dass der Kindersitz korrekt an den „ISOFIX“-Halte-
ösen befestigt ist.

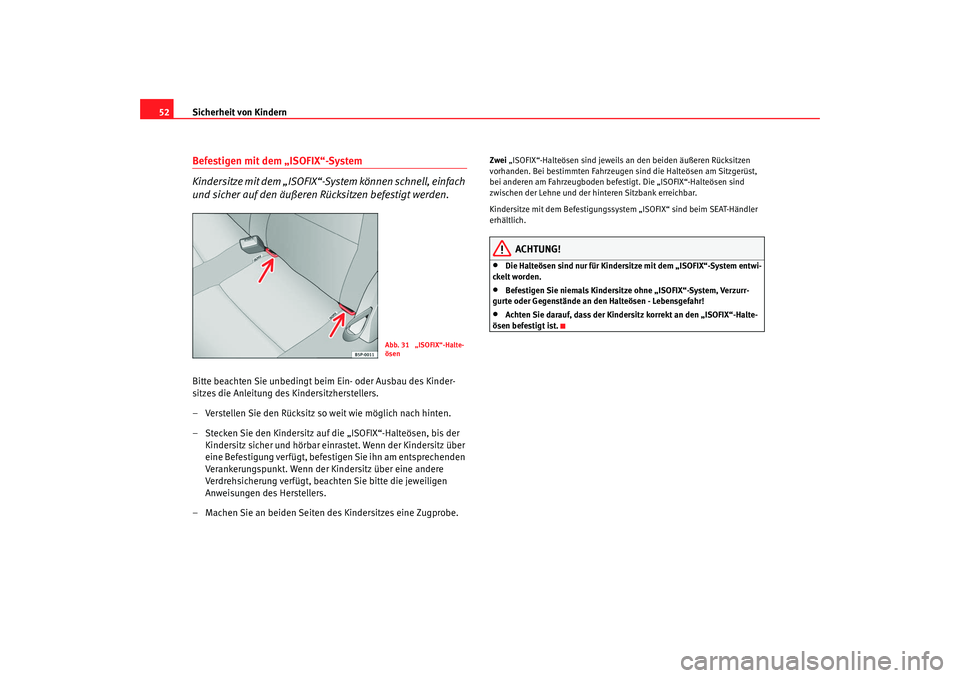

Abb. 31 „ISOFIX“-Halte-
ösen
Toledo_DE.book Seite 52 Dienstag, 20. Januar 2009 11:27 11

53
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Toledo_DE.book Seite 53 Dienstag, 20. Januar 2009 11:27 11

54

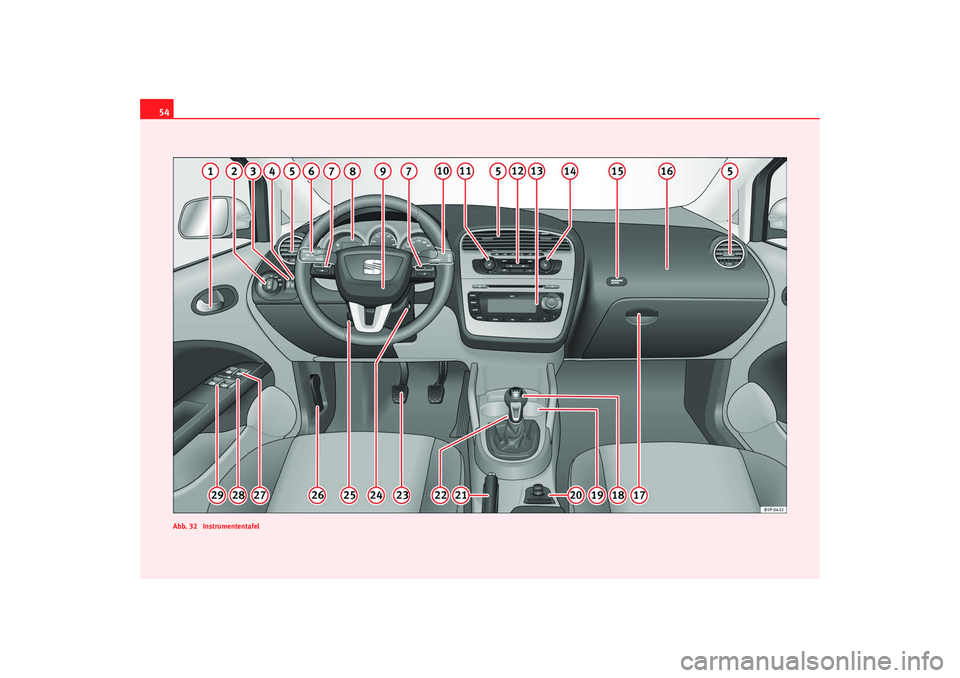

Abb. 32 InstrumententafelToledo_DE.book Seite 54 Dienstag, 20. Januar 2009 11:27 11

Cockpit55
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

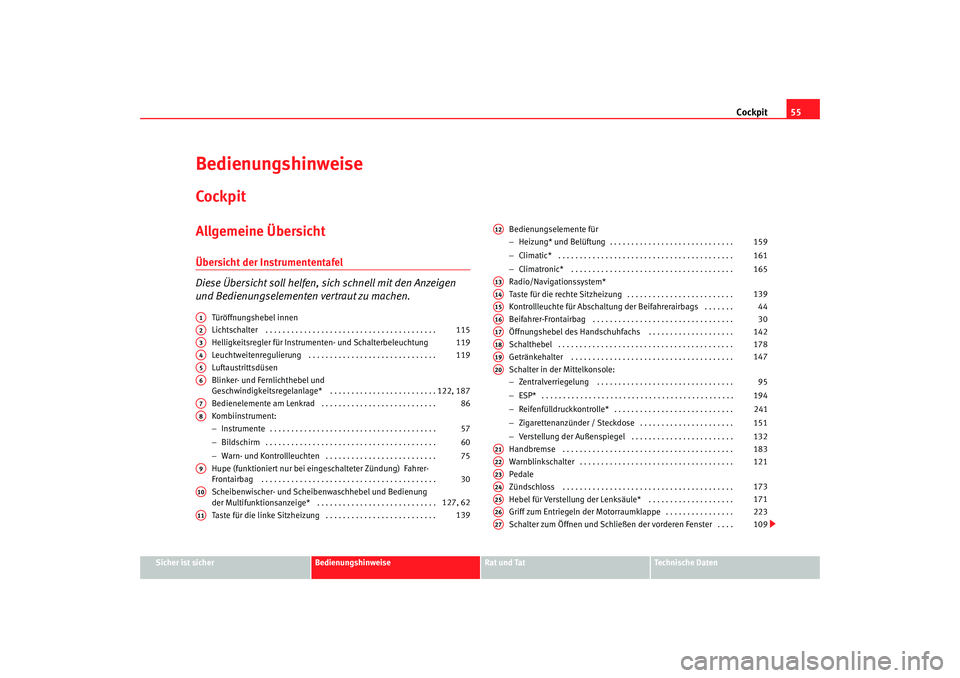

BedienungshinweiseCockpitAllgemeine ÜbersichtÜbersicht der Instrumententafel
Diese Übersicht soll helfen, si ch schnell mit den Anzeigen
und Bedienungselementen vertraut zu machen.
Türöffnungshebel innen
Lichtschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Helligkeitsregler für Instrumenten- und Schalterbeleuchtung
Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Luftaustrittsdüsen
Blinker- und Fernlichthebel und
Geschwindigkeitsregelanlage* . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienelemente am Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kombiinstrument:
− Instrumente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Bildschirm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Warn- und Kontrollleuchten . . . . . . . . . . . . . . . . . . . . . . . . . .
Hupe (funktioniert nur bei eingeschalteter Zündung) Fahrer-
Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Scheibenwischer- und Scheibenwaschhebel und Bedienung
der Multifunktionsanzeige* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Taste für die linke Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . . . Bedienungselemente für
−
Heizung* und Belüftung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Radio/Navigationssystem*
Taste für die rechte Sitzheizung . . . . . . . . . . . . . . . . . . . . . . . . .
Kontrollleuchte für Abschaltung der Beifahrerairbags . . . . . . .
Beifahrer-Frontairbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Öffnungshebel des Handschuhfachs . . . . . . . . . . . . . . . . . . . .
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Getränkehalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter in der Mittelkonsole:
− Zentralverriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− ESP* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Reifenfülldruckkontrolle* . . . . . . . . . . . . . . . . . . . . . . . . . . . .
− Zigarettenanzünder / Steckdose . . . . . . . . . . . . . . . . . . . . . .
− Verstellung der Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . .
Handbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Warnblinkschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pedale
Zündschloss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Hebel für Verstellung der Lenksäule* . . . . . . . . . . . . . . . . . . . .
Griff zum Entriegeln der Motorraumklappe . . . . . . . . . . . . . . . .
Schalter zum Öffnen und Schließen der vorderen Fenster . . . .
A1A2
115
A3
119
A4
119
A5A6
122, 187
A7
86
A8
57
60
75
A9
30
A10
127, 62
A11
139
A12
159
161
165
A13A14
139
A15
44
A16
30
A17
142
A18
178
A19
147
A20
95
194 241
151
132
A21
183
A22
121
A23A24
173
A25
171
A26
223
A27
109
Toledo_DE.book Seite 55 Dienstag, 20. Januar 2009 11:27 11

Cockpit
56

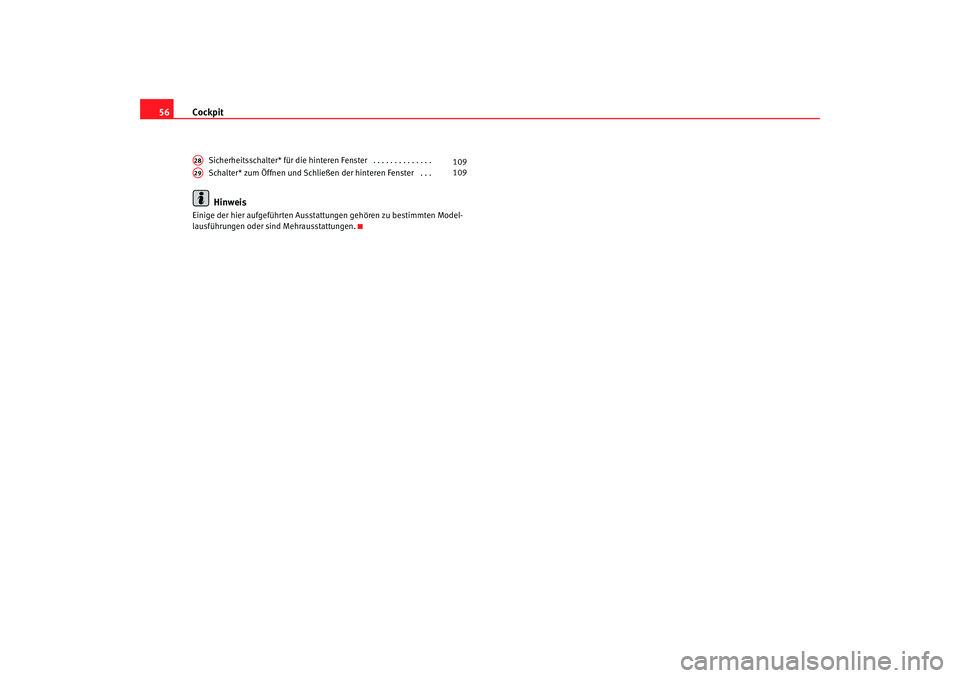

Sicherheitsschalter* für die hinteren Fenster . . . . . . . . . . . . . .
Schalter* zum Öffnen und Schließen der hinteren Fenster . . . Hinweis
Einige der hier aufgeführten Aussta ttungen gehören zu bestimmten Model-
lausführungen oder sind Mehrausstattungen.A28
109
A29
109
Toledo_DE.book Seite 56 Dienstag, 20. Januar 2009 11:27 11

Cockpit57
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

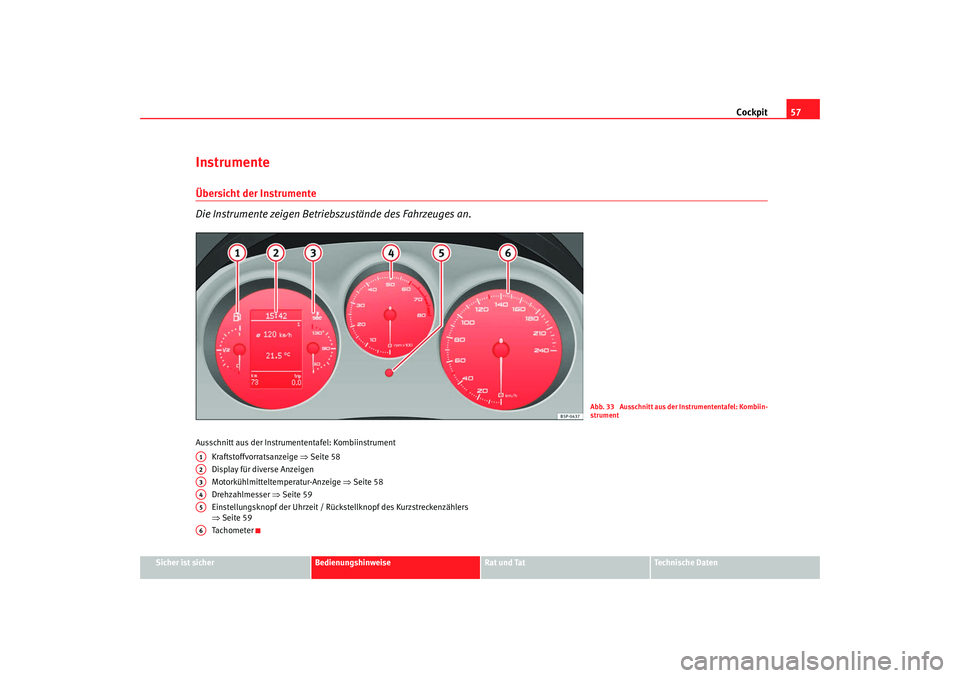

InstrumenteÜbersicht der Instrumente
Die Instrumente zeigen Betriebszustände des Fahrzeuges an.Ausschnitt aus der Instrume ntentafel: Kombiinstrument
Kraftstoffvorratsanzeige ⇒Seite 58
Display für diverse Anzeigen
Motorkühlmitteltemperatur-Anzeige ⇒Seite 58
Drehzahlmesser ⇒Seite 59
Einstellungsknopf der Uhrzeit / Rückstellknopf des Kurzstreckenzählers
⇒ Seite 59
Tachometer
Abb. 33 Ausschnitt aus der Instrumententafel: Kombiin-
strument
A1A2A3A4A5A6
Toledo_DE.book Seite 57 Dienstag, 20. Januar 2009 11:27 11

Cockpit

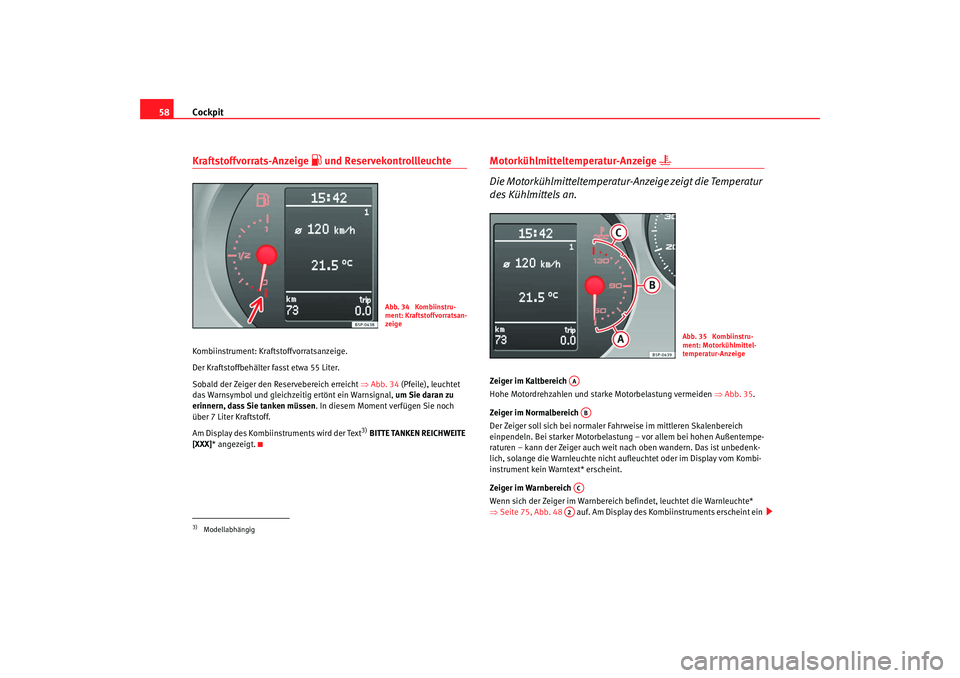

58Kraftstoffvorrats-Anzeige
 und Reservekontrollleuchte
Kombiinstrument: Kraftstoffvorratsanzeige.
Der Kraftstoffbehälter fasst etwa 55 Liter.
Sobald der Zeiger den Reservebereich erreicht ⇒Abb. 34 (Pfeile), leuchtet
das Warnsymbol und gleichzeitig ertönt ein Warnsignal, um Sie daran zu
erinnern, dass Sie tanken müssen . In diesem Moment verfügen Sie noch
über 7 Liter Kraftstoff.
Am Display des Kombiinstruments wird der Text
3) BITTE TANKEN REICHWEITE
[XXX] * angezeigt.
Motorkühlmitteltemperatur-Anzeige


Die Motorkühlmitteltemperatur-Anzeige zeigt die Temperatur
des Kühlmittels an.
Zeiger im Kaltbereich
Hohe Motordrehzahlen und star ke Motorbelastung vermeiden ⇒ Abb. 35.
Zeiger im Normalbereich
Der Zeiger soll sich bei normaler Fa hrweise im mittleren Skalenbereich
einpendeln. Bei starker Motorbelastu ng – vor allem bei hohen Außentempe-
raturen – kann der Zeiger auch weit nach oben wandern. Das ist unbedenk-
lich, solange die Warnleuchte nicht aufleuchtet oder im Display vom Kombi-
instrument kein Warntext* erscheint.
Zeiger im Warnbereich
Wenn sich der Zeiger im Warnbereich befindet, leuchtet die Warnleuchte*
⇒ Seite 75, Abb. 48 auf. Am Display des Komb iinstruments erscheint ein
3)Modellabhängig
Abb. 34 Kombiinstru-
ment: Kraftstoffvorratsan-
zeige
Abb. 35 Kombiinstru-
ment: Motorkühlmittel-
temperatur-Anzeige
AAABAC
A2
Toledo_DE.book Seite 58 Dienstag, 20. Januar 2009 11:27 11

Cockpit59
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Warnhinweis
4).
Das Fahrzeug anhalten und den Motor abstellen. Prüfen Sie
den Kühlmittelstand ⇒ Seite 230 ⇒.
Auch wenn der Kühlmittelstand in Ordnung sein sollte, fahren Sie bitte nicht
weiter . Nehmen Sie die Hilfe eines Fachmanns in Anspruch.
ACHTUNG!
Vor allen Arbeiten im Motorraum beachten Sie die Sicherheitshinweise in
⇒Seite 223.
Vorsicht!
Anbauteile vor dem Kühllufteinlass verschlechtern die Kühlwirkung des Kühl-
mittels. Bei hohen Außentemperaturen und starker Motorbelastung besteht

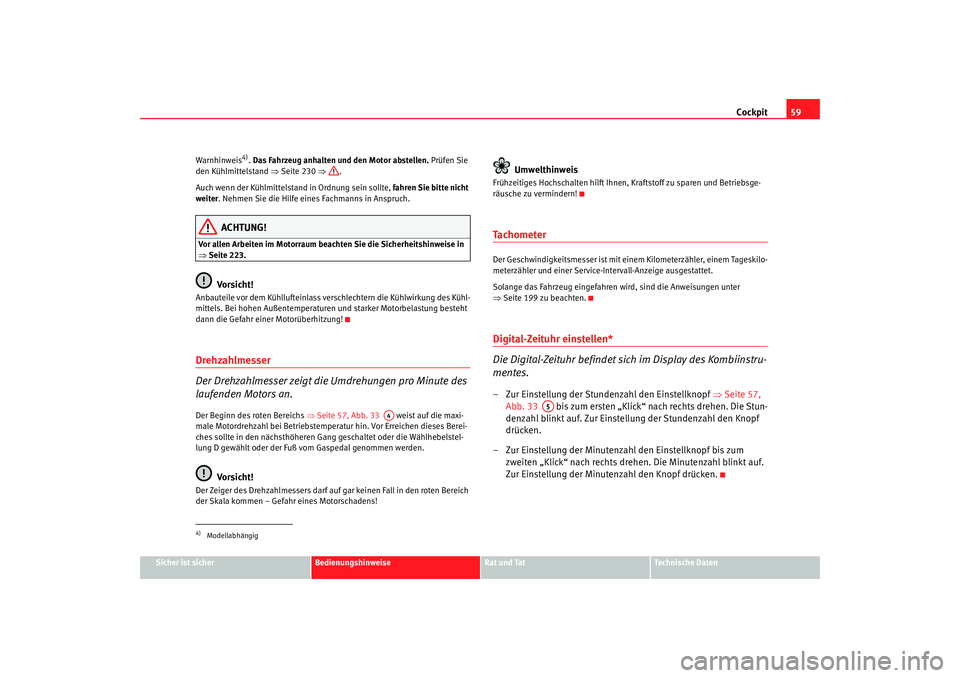

dann die Gefahr einer Motorüberhitzung!Drehzahlmesser
Der Drehzahlmesser zeigt die Umdrehungen pro Minute des
laufenden Motors an.Der Beginn des roten Bereichs ⇒Seite 57, Abb. 33 weist auf die maxi-
male Motordrehzahl bei Betriebstemperatur hin. Vor Erreic hen dieses Berei-
ches sollte in den näch sthöheren Gang geschaltet oder die Wählhebelstel-
lung D gewählt oder der Fuß vom Gaspedal genommen werden.
Vorsicht!
Der Zeiger des Drehzahlmessers darf auf gar keinen Fall in den roten Bereich
der Skala kommen – Gefahr eines Motorschadens!
Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraftstoff zu sparen und Betriebsge-
räusche zu vermindern!TachometerDer Geschwindigkeitsmesser ist mit einem Kilometerzähler, einem Tageskilo-
meterzähler und einer Service-Intervall-Anzeige ausgestattet.
Solange das Fahrzeug eingefahren wird, sind die Anweisungen unter
⇒ Seite 199 zu beachten.Digital-Zeituhr einstellen*
Die Digital-Zeituhr befindet sich im Display des Kombiinstru-
mentes.– Zur Einstellung der Stundenzahl den Einstellknopf ⇒Seite 57,
Abb. 33 bis zum ersten „Klick“ nach rechts drehen. Die Stun-
denzahl blinkt auf. Zur Einstellung der Stundenzahl den Knopf
drücken.
– Zur Einstellung der Minutenzahl den Einstellknopf bis zum zweiten „Klick“ nach rechts drehen. Die Minutenzahl blinkt auf.
Zur Einstellung der Minutenzahl den Knopf drücken.
4)Modellabhängig
A4
A5
Toledo_DE.book Seite 59 Dienstag, 20. Januar 2009 11:27 11
