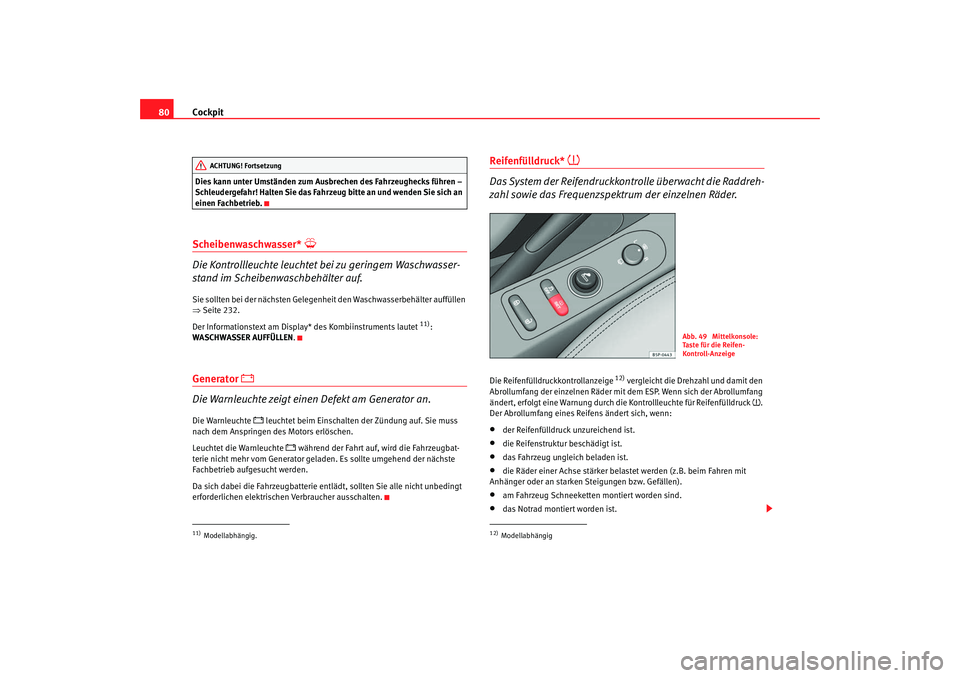

Cockpit
80Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Halten Sie das Fahrzeug bitte an und wenden Sie sich an
einen Fachbetrieb.Scheibenwaschwasser*
Die Kontrollleuchte leuchtet bei zu geringem Waschwasser-
stand im Scheibenwaschbehälter auf.Sie sollten bei der nächsten Gelegenheit den Waschwasserbehälter auffüllen
⇒ Seite 232.
Der Informationstext am Display* des Kombiinstruments lautet
11):
WASCHWASSER AUFFÜLLEN .
Generator
Die Warnleuchte zeigt einen Defekt am Generator an.
Die Warnleuchte
leuchtet beim Einschalten der Zündung auf. Sie muss
nach dem Anspringen des Motors erlöschen.
Leuchtet die Warnleuchte
während der Fahrt auf, wird die Fahrzeugbat-
terie nicht mehr vom Generator gelade n. Es sollte umgehend der nächste
Fachbetrieb aufgesucht werden.
Da sich dabei die Fahrzeugbatterie entlädt, sollten Sie alle nicht unbedingt
erforderlichen elektrischen Verbraucher ausschalten.
Reifenfülldruck *
Das System der Reifendruckkontrolle überwacht die Raddreh-
zahl sowie das Frequenzspektrum der einzelnen Räder.Die Reifenfülldruckkontrollanzeige
12) vergleicht die Drehzahl und damit den
Abrollumfang der einzelnen Räder mit dem ESP. Wenn sich der Abrollumfang
ändert, erfolgt eine Warnung durch die Kontrollleuchte für Reifenfülldruck .
Der Abrollumfang eines Reifens ändert sich, wenn:
•
der Reifenfülldruck unzureichend ist.
•
die Reifenstruktur beschädigt ist.
•
das Fahrzeug ungleich beladen ist.
•
die Räder einer Achse stärker belastet werden (z.B. beim Fahren mit
Anhänger oder an starken Steigungen bzw. Gefällen).
•
am Fahrzeug Schneeketten montiert worden sind.
•
das Notrad montiert worden ist.
11)Modellabhängig.ACHTUNG! Fortsetzung
12)Modellabhängig
Abb. 49 Mittelkonsole:
Taste für die Reifen-
Kontroll-Anzeige
Toledo_DE.book Seite 80 Dienstag, 20. Januar 2009 11:27 11
Page 82 of 301

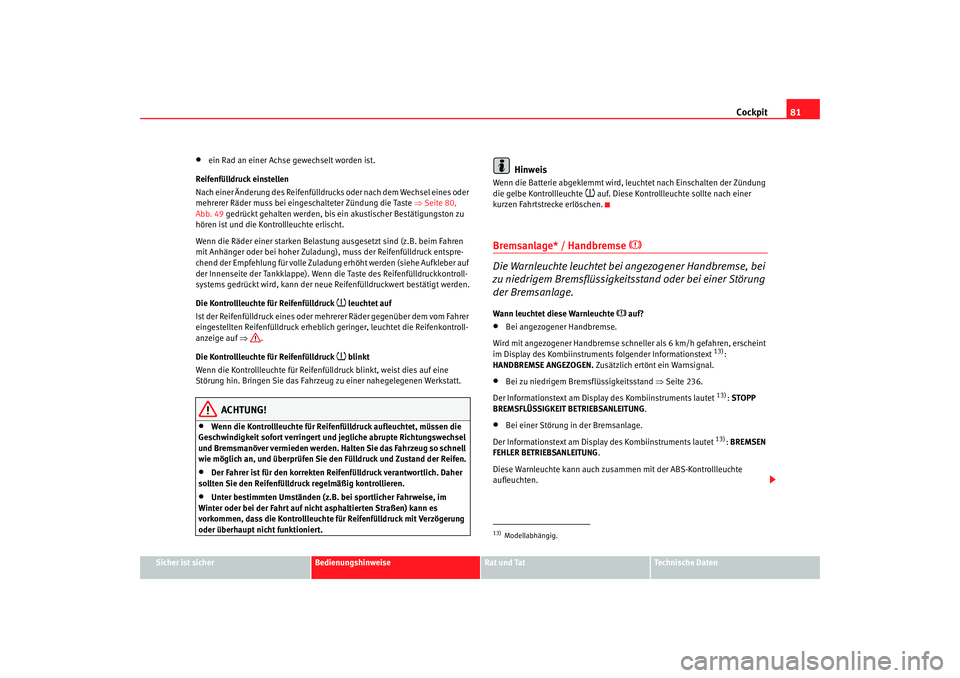

Cockpit81
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
•
ein Rad an einer Achse gewechselt worden ist.
Reifenfülldruck einstellen
Nach einer Änderung des Re ifenfülldrucks oder nach dem Wechsel eines oder
mehrerer Räder muss bei eingeschalteter Zündung die Taste ⇒Seite 80,
Abb. 49 gedrückt gehalten werden, bis ein akustischer Bestätigungston zu
hören ist und die Kontrollleuchte erlischt.
Wenn die Räder einer starken Belastung ausgesetzt sind (z.B. beim Fahren
mit Anhänger oder bei hoher Zuladung), muss der Reifenfülldruck entspre-
chend der Empfehlung für volle Zuladung erhöht werden (siehe Aufkleber auf
der Innenseite der Tankklappe). Wenn die Taste des Reifenfülldruckkontroll-
systems gedrückt wird, kann der neue Reifenfülldruckwert bestätigt werden.
Die Kontrollleuchte für Reifenfülldruck
leuchtet auf
Ist der Reifenfülldruck eines oder mehr erer Räder gegenüber dem vom Fahrer
eingestellten Reifenfülldruck erheblich geringer, leuchtet die Reifenkontroll-
anzeige auf ⇒.
Die Kontrollleuchte für Reifenfülldruck blinkt
Wenn die Kontrollleuchte für Reifenfül ldruck blinkt, weist dies auf eine
Störung hin. Bringen Sie das Fahrzeug zu einer nahegelegenen Werkstatt.
ACHTUNG!
•
Wenn die Kontrollleuchte für Reifenfülldruck aufleuchtet, müssen die
Geschwindigkeit sofort verringert und jegliche abrupte Richtungswechsel
und Bremsmanöver vermieden werden. Halten Sie das Fahrzeug so schnell
wie möglich an, und überprüfen Sie den Fülldruck und Zustand der Reifen.
•
Der Fahrer ist für den korrekten Reifenfülldruck verantwortlich. Daher
sollten Sie den Reifenfülldruck regelmäßig kontrollieren.
•
Unter bestimmten Umständen (z.B. bei sportlicher Fahrweise, im
Winter oder bei der Fahrt auf nicht asphaltierten Straßen) kann es
vorkommen, dass die Ko ntrollleuchte für Reifenfülldruck mit Verzögerung
oder überhaupt nicht funktioniert.
Hinweis
Wenn die Batterie abgeklemmt wird, le uchtet nach Einschalten der Zündung
die gelbe Kontrollleuchte
auf. Diese Kontrollleuchte sollte nach einer
kurzen Fahrtstrecke erlöschen.
Bremsanlage* / Handbremse
Die Warnleuchte leuchtet bei angezogener Handbremse, bei
zu niedrigem Bremsflüssigkeitsstand oder bei einer Störung
der Bremsanlage.
Wann leuchtet diese Warnleuchte
auf?
•
Bei angezogener Handbremse.
Wird mit angezogener Handbremse schneller als 6 km/h gefahren, erscheint
im Display des Kombiinstruments folgender Informationstext
13):
HANDBREMSE ANGEZOGEN. Zusätzlich ertönt ein Warnsignal.
•
Bei zu niedrigem Bremsflüssigkeitsstand ⇒Seite 236.
Der Informationstext am Display des Kombiinstruments lautet
13): STOPP
BREMSFLÜSSIGKEIT BETRIEBSANLEITUNG.
•
Bei einer Störung in der Bremsanlage.
Der Informationstext am Display des Kombiinstruments lautet
13): BREMSEN
FEHLER BETRIEBSANLEITUNG .
Diese Warnleuchte kann auch zusammen mit der ABS-Kontrollleuchte
aufleuchten.
13)Modellabhängig.
Toledo_DE.book Seite 81 Dienstag, 20. Januar 2009 11:27 11
Page 83 of 301

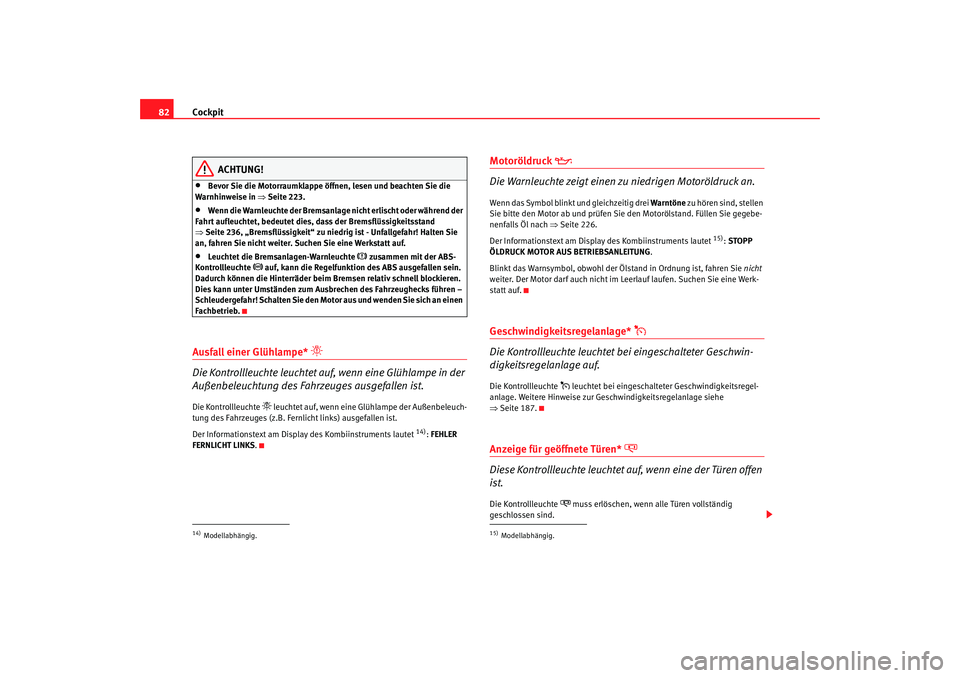

Cockpit
82
ACHTUNG!
•
Bevor Sie die Motorraumklappe öffnen, lesen und beachten Sie die
Warnhinweise in ⇒Seite 223.
•
Wenn die Warnleuchte der Bremsanlage nicht erlischt oder während der
Fahrt aufleuchtet, bedeutet dies, dass der Bremsflüssigkeitsstand
⇒ Seite 236, „Bremsflüssigkeit“ zu niedrig ist - Unfallgefahr! Halten Sie
an, fahren Sie nicht weiter. Suchen Sie eine Werkstatt auf.
•
Leuchtet die Bremsanlagen-Warnleuchte
zusammen mit der ABS-
Kontrollleuchte
auf, kann die Regelfunktion des ABS ausgefallen sein.
Dadurch können die Hinterräder beim Bremsen relativ schnell blockieren.
Dies kann unter Umständen zum Ausbrechen des Fahrzeughecks führen –
Schleudergefahr! Schalten Sie den Motor aus und wenden Sie sich an einen
Fachbetrieb.
Ausfall einer Glühlampe*
Die Kontrollleuchte leuchtet auf, wenn eine Glühlampe in der
Außenbeleuchtung des Fahrzeuges ausgefallen ist.Die Kontrollleuchte
leuchtet auf, wenn eine Glühlampe der Außenbeleuch-
tung des Fahrzeuges (z.B. Fernlicht links) ausgefallen ist.
Der Informationstext am Display des Kombiinstruments lautet
14): FEHLER
FERNLICHT LINKS .
Motoröldruck
Die Warnleuchte zeigt einen zu niedrigen Motoröldruck an.Wenn das Symbol blinkt und gleichzeitig drei Warntöne zu hören sind, stellen
Sie bitte den Motor ab und prüfen Si e den Motorölstand. Füllen Sie gegebe-
nenfalls Öl nach ⇒Seite 226.
Der Informationstext am Display des Kombiinstruments lautet
15): STOPP
ÖLDRUCK MOTOR AUS BETRIEBSANLEITUNG.
Blinkt das Warnsymbol, obwohl der Ölstand in Ordnung ist, fahren Sie nicht
weiter. Der Motor darf auch nicht im L eerlauf laufen. Suchen Sie eine Werk-
statt auf.
Geschwindigkeitsregelanlage*
Die Kontrollleuchte leuchtet bei eingeschalteter Geschwin-
digkeitsregelanlage auf.Die Kontrollleuchte
leuchtet bei eingeschalteter Geschwindigkeitsregel-
anlage. Weitere Hinweise zur Geschwindigkeitsregelanlage siehe
⇒ Seite 187.
Anzeige für geöffnete Türen*
Diese Kontrollleuchte leuchtet au f, wenn eine der Türen offen
ist.Die Kontrollleuchte
muss erlöschen, wenn alle Türen vollständig
geschlossen sind.
14)Modellabhängig.
15)Modellabhängig.
Toledo_DE.book Seite 82 Dienstag, 20. Januar 2009 11:27 11
Page 84 of 301

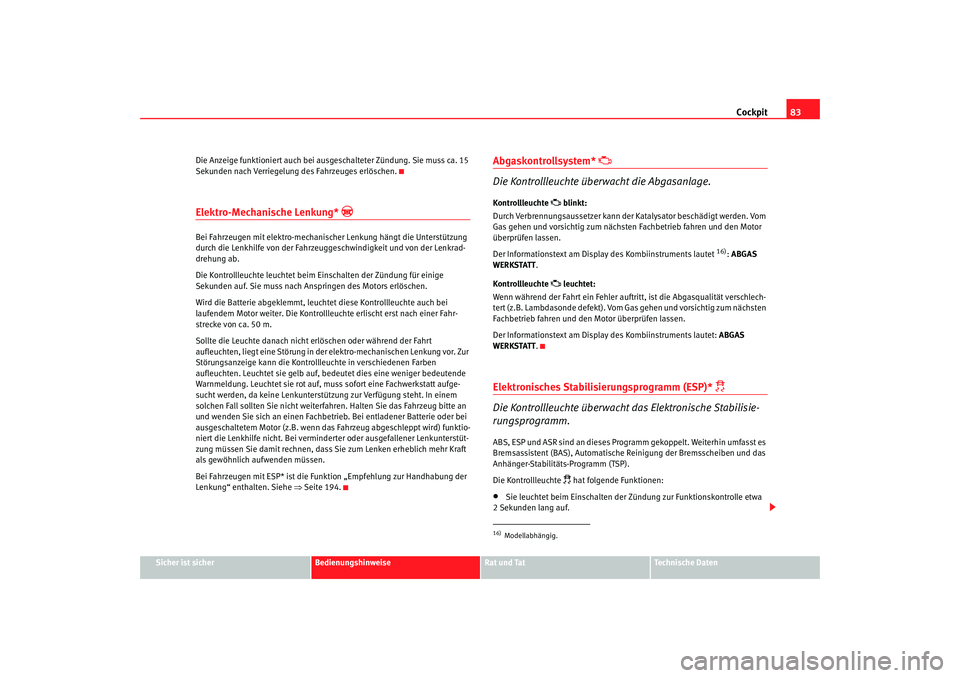

Cockpit83
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten
Die Anzeige funktioniert auch bei ausgeschalteter Zündung. Sie muss ca. 15
Sekunden nach Verriegelung des Fahrzeuges erlöschen.
Elektro-Mechanische Lenkung*
Bei Fahrzeugen mit elektro-mechanisch
er Lenkung hängt die Unterstützung
durch die Lenkhilfe von der Fahrzeuggeschwindigkeit und von der Lenkrad-
drehung ab.
Die Kontrollleuchte leuchtet beim Einschalten der Zündung für einige
Sekunden auf. Sie muss nach Anspringen des Motors erlöschen.
Wird die Batterie abgeklemmt, leuchtet diese Kontrollleuchte auch bei
laufendem Motor weiter. Die Kontrollleuchte erlischt erst nach einer Fahr-
strecke von ca. 50 m.
Sollte die Leuchte danach nicht erlöschen oder während der Fahrt
aufleuchten, liegt eine Störung in der elektro-mechanischen Lenkung vor. Zur
Störungsanzeige kann die Kontrollleuchte in verschiedenen Farben
aufleuchten. Leuchtet sie gelb auf, bedeutet dies eine weniger bedeutende
Warnmeldung. Leuchtet sie rot auf, mu ss sofort eine Fachwerkstatt aufge-
sucht werden, da keine Lenkunterstützung zur Verfügung steht. In einem
solchen Fall sollten Sie nicht weiterfahren. Halten Sie das Fahrzeug bitte an
und wenden Sie sich an einen Fachbetrieb. Bei entladener Batterie oder bei
ausgeschaltetem Motor (z.B. wenn das Fahrzeug abgeschleppt wird) funktio-
niert die Lenkhilfe nicht. Bei verminderter oder au sgefallener Lenkunterstüt-
zung müssen Sie damit rechnen, dass Sie zum Lenken erheblich mehr Kraft
als gewöhnlich aufwenden müssen.
Bei Fahrzeugen mit ESP* ist die Funktion „Empfehlung zur Handhabung der
Lenkung“ enthalten. Siehe ⇒Seite 194.
Abgaskontrollsystem*
Die Kontrollleuchte überwacht die Abgasanlage.
Kontrollleuchte
blinkt:
Durch Verbrennungsaussetzer kann der Katalysator beschädigt werden. Vom
Gas gehen und vorsichtig zum nächsten Fachbetrieb fahren und den Motor
überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet
16): ABGAS
WERKSTATT .
Kontrollleuchte
leuchtet:
Wenn während der Fahrt ein Fehler auftritt, ist die Abgasqualität verschlech-
tert (z.B. Lambdasonde defekt). Vom Gas gehen und vorsichtig zum nächsten
Fachbetrieb fahren und den Motor überprüfen lassen.
Der Informationstext am Display des Kombiinstruments lautet: ABGAS
WERKSTATT .
Elektronisches Stabilisierungsprogramm (ESP)*
Die Kontrollleuchte überwacht das Elektronische Stabilisie-
rungsprogramm.
ABS, ESP und ASR sind an dieses Progr amm gekoppelt. Weiterhin umfasst es
Bremsassistent (BAS), Automatische Reinigung der Bremsscheiben und das
Anhänger-Stabilitäts-Programm (TSP).
Die Kontrollleuchte
hat folgende Funktionen:
•
Sie leuchtet beim Einschalten der Zündung zur Funktionskontrolle etwa
2 Sekunden lang auf.
16)Modellabhängig.
Toledo_DE.book Seite 83 Dienstag, 20. Januar 2009 11:27 11
Page 85 of 301

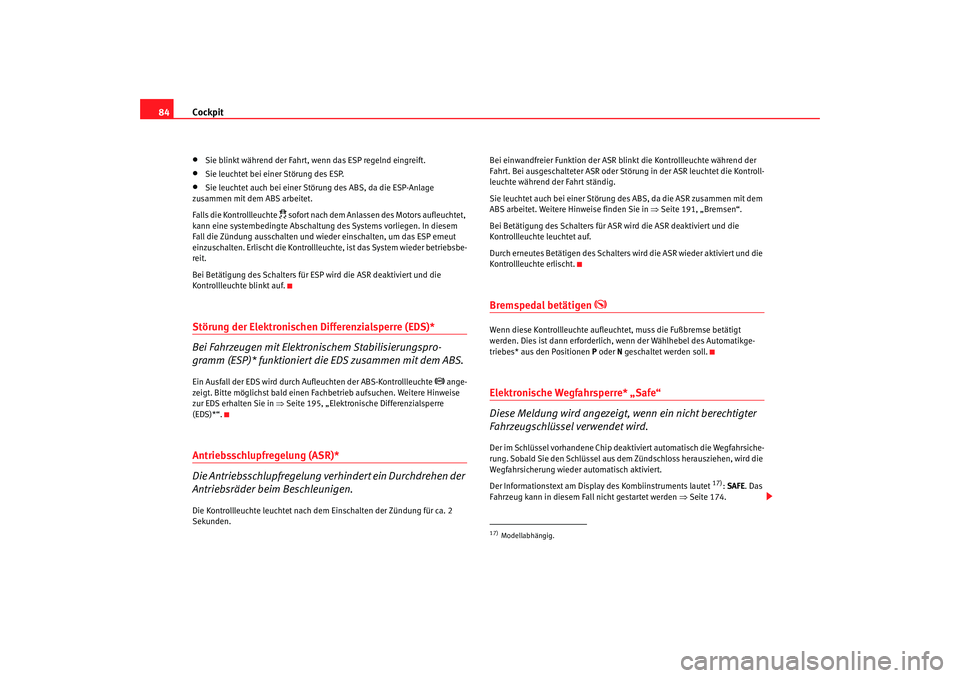

Cockpit
84•
Sie blinkt während der Fahrt, wenn das ESP regelnd eingreift.
•
Sie leuchtet bei einer Störung des ESP.
•
Sie leuchtet auch bei einer Störung des ABS, da die ESP-Anlage
zusammen mit dem ABS arbeitet.
Falls die Kontrollleuchte
sofort nach dem Anlassen des Motors aufleuchtet,
kann eine systembedingte Abschaltun g des Systems vorliegen. In diesem
Fall die Zündung ausschalten und wieder einschalten, um das ESP erneut
einzuschalten. Erlischt die Kontrollleuch te, ist das System wieder betriebsbe-
reit.
Bei Betätigung des Schalters für ESP wird die ASR deaktiviert und die
Kontrollleuchte blinkt auf.
Störung der Elektronischen Differenzialsperre (EDS)*
Bei Fahrzeugen mit Elektronischem Stabilisierungspro-
gramm (ESP)* funktioniert die EDS zusammen mit dem ABS.Ein Ausfall der EDS wird durch Aufleuchten der ABS-Kontrollleuchte
ange-
zeigt. Bitte möglichst bald einen Fa chbetrieb aufsuchen. Weitere Hinweise
zur EDS erhalten Sie in ⇒Seite 195, „Elektronische Differenzialsperre
(EDS)*“.
Antriebsschlupfregelung (ASR)*
Die Antriebsschlupfregelung verhindert ein Durchdrehen der
Antriebsräder beim Beschleunigen.Die Kontrollleuchte leuchtet nach de m Einschalten der Zündung für ca. 2
Sekunden. Bei einwandfreier Funktion der ASR bl
inkt die Kontrollleuchte während der
Fahrt. Bei ausgeschalteter ASR oder St örung in der ASR leuchtet die Kontroll-
leuchte während der Fahrt ständig.
Sie leuchtet auch bei einer Störung des ABS, da die ASR zusammen mit dem
ABS arbeitet. Weitere Hinweise finden Sie in ⇒Seite 191, „Bremsen“.
Bei Betätigung des Schalters für ASR wird die ASR deaktiviert und die
Kontrollleuchte leuchtet auf.
Durch erneutes Betätigen des Schalters wird die ASR wieder aktiviert und die
Kontrollleuchte erlischt.
Bremspedal betätigen
Wenn diese Kontrollleuchte aufleuchtet, muss die Fußbremse betätigt
werden. Dies ist dann erforderlich, wenn der Wählhebel des Automatikge-
triebes* aus den Positionen P oder N geschaltet werden soll.Elektronische Wegfahrsperre* „Safe“
Diese Meldung wird angezeigt, wenn ein nicht berechtigter
Fahrzeugschlüssel verwendet wird.Der im Schlüssel vorhandene Chip deak tiviert automatisch die Wegfahrsiche-
rung. Sobald Sie den Schlüssel aus dem Zündschloss herausziehen, wird die
Wegfahrsicherung wieder automatisch aktiviert.
Der Informationstext am Display des Kombiinstruments lautet
17): SAFE . Das
Fahrzeug kann in diesem Fall nicht gestartet werden ⇒Seite 174.
17)Modellabhängig.
Toledo_DE.book Seite 84 Dienstag, 20. Januar 2009 11:27 11
Page 86 of 301
Cockpit85
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

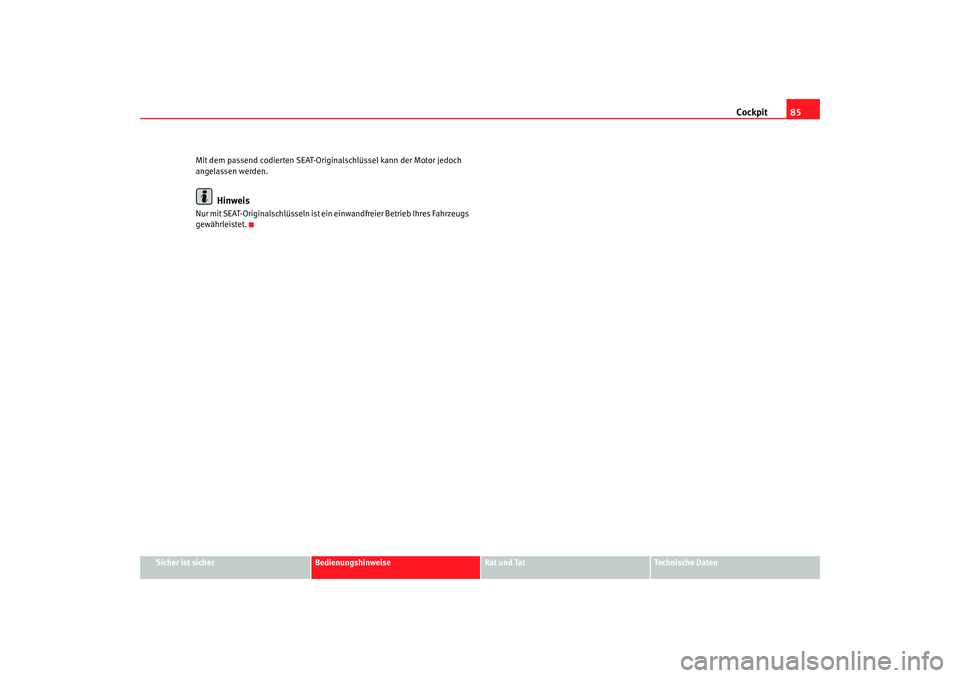

Mit dem passend codierten SEAT-Origi
nalschlüssel kann der Motor jedoch
angelassen werden.
Hinweis
Nur mit SEAT-Originalschlüsseln ist ein einwandfreier Betrieb Ihres Fahrzeugs
gewährleistet.
Toledo_DE.book Seite 85 Dienstag, 20. Januar 2009 11:27 11
Page 87 of 301
Bedienelemente am Lenkrad

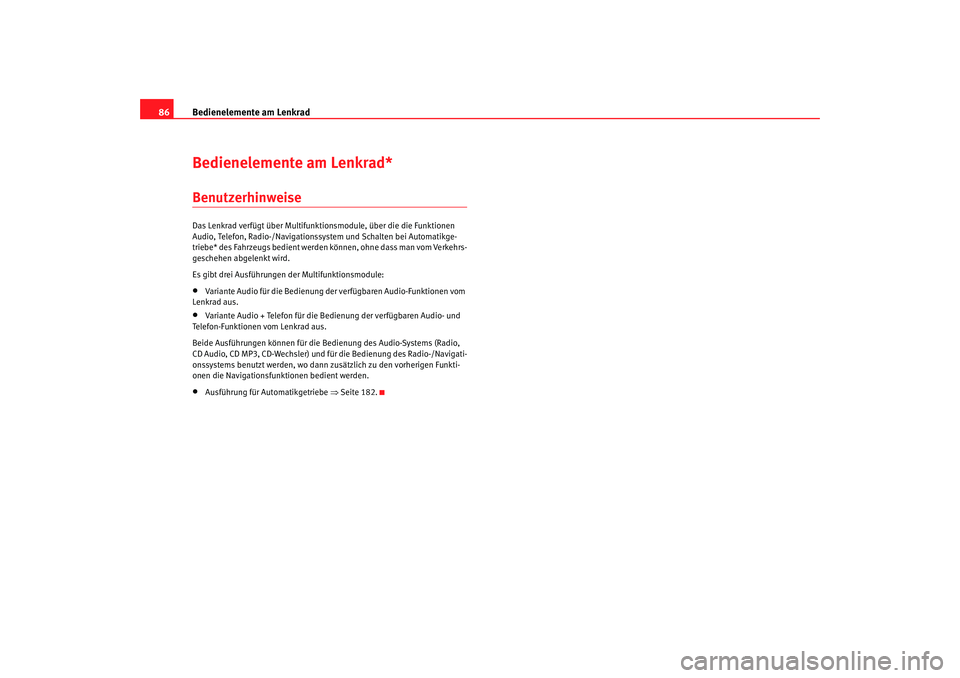

86Bedienelemente am Lenk rad*BenutzerhinweiseDas Lenkrad verfügt über Multifunktionsmodule, über die die Funktionen
Audio, Telefon, Radio-/Navigationssystem und Schalten bei Automatikge-
triebe* des Fahrzeugs bedient werden können, ohne dass man vom Verkehrs-
geschehen abgelenkt wird.
Es gibt drei Au sführungen der Multifunktionsmodule:•
Variante Audio für die Bedienung de r verfügbaren Audio-Funktionen vom
Lenkrad aus.
•
Variante Audio + Telefon für die Bedienung der verfügbaren Audio- und
Telefon-Funktionen vom Lenkrad aus.
Beide Ausführungen können für die Bedienung des Audio-Systems (Radio,
CD Audio, CD MP3, CD-Wechsler) und für die Bedienung des Radio-/Navigati-
onssystems benutzt werden, wo dann zusätzlich zu den vorherigen Funkti-
onen die Navigationsfun ktionen bedient werden.
•
Ausführung für Automatikgetriebe ⇒ Seite 182.
Toledo_DE.book Seite 86 Dienstag, 20. Januar 2009 11:27 11
Page 88 of 301
Bedienelemente am Lenkrad87
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

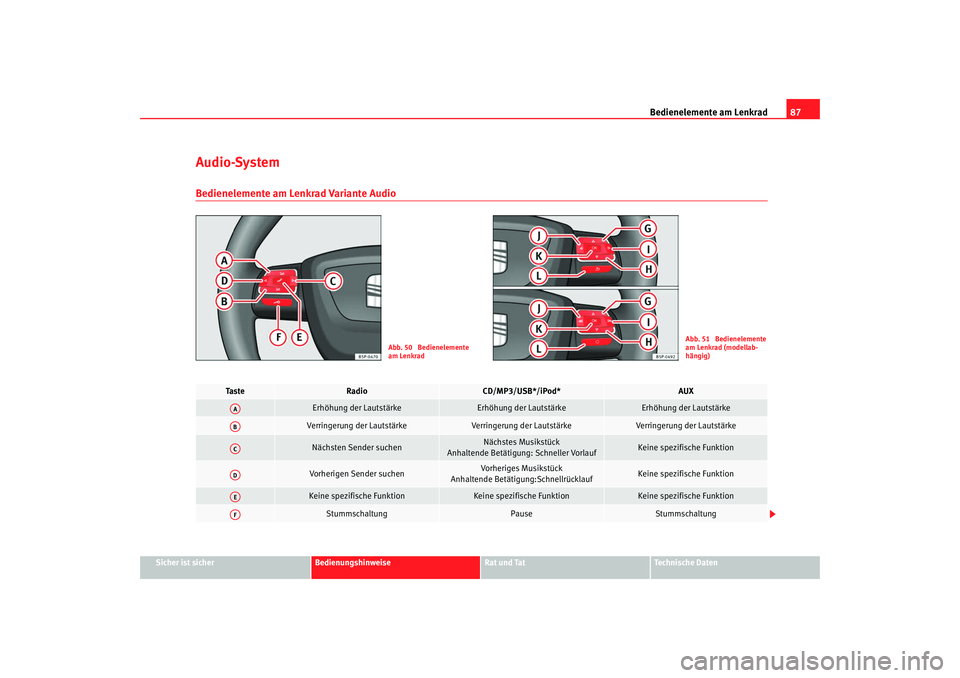

Audio-SystemBedienelemente am Lenkrad Variante Audio
Abb. 50 Bedienelemente
am Lenkrad
Abb. 51 Bedienelemente
am Lenkrad (modellab-
hängig)
Ta s t e
Radio
CD/MP3/USB*/iPod*
AUX
Erhöhung der Lautstärke
Erhöhung der Lautstärke
Erhöhung der Lautstärke
Verringerung der Lautstärke
Verringerung der Lautstärke
Verringerung der Lautstärke
Nächsten Sender suchen
Nächstes Musikstück
Anhaltende Betätigung: Schneller Vorlauf
Keine spezifische Funktion
Vorherigen Sender suchen
Vorheriges Musikstück
Anhaltende Betätigung:Schnellrücklauf
Keine spezifische Funktion
Keine spezifische Funktion
Keine spezifische Funktion
Keine spezifische Funktion
Stummschaltung
Pause
Stummschaltung
AAABACADAEAF
Toledo_DE.book Seite 87 Dienstag, 20. Januar 2009 11:27 11
Page 89 of 301
Bedienelemente am Lenkrad
88

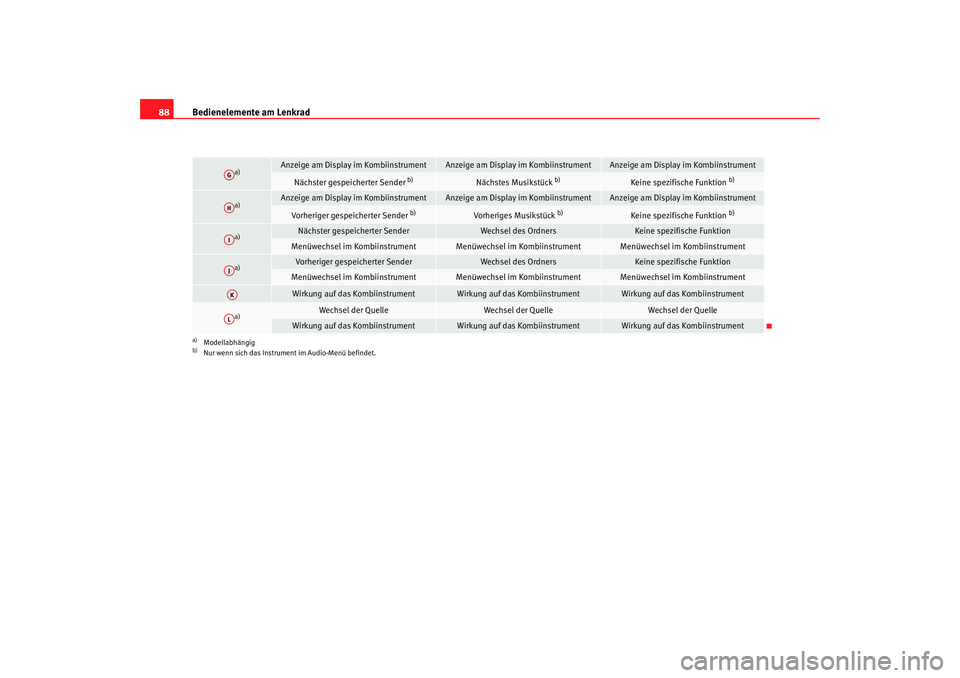

a)
Anzeige am Display im Kombiinstrument
Anzeige am Display im Kombiinstrument
Anzeige am Display im Kombiinstrument
Nächster gespeicherter Sender
b)
Nächstes Musikstück
b)
Keine spezifische Funktion
b)
a)
Anzeige am Display im Kombiinstrument
Anzeige am Display im Kombiinstrument
Anzeige am Display im Kombiinstrument
Vorheriger gespeicherter Sender
b)
Vorheriges Musikstück
b)
Keine spezifische Funktion
b)
a)
Nächster gespeicherter Sender
Wechsel des Ordners
Keine spezifische Funktion
Menüwechsel im Kombiinstrument
Menüwechsel im Kombiinstrument
Menüwechsel im Kombiinstrument
a)
Vorheriger gespeicherter Sender
Wechsel des Ordners
Keine spezifische Funktion
Menüwechsel im Kombiinstrument
Menüwechsel im Kombiinstrument
Menüwechsel im Kombiinstrument
Wirkung auf das Kombiinstrument
Wirkung auf das Kombiinstrument
Wirkung auf das Kombiinstrument
a)
Wechsel der Quelle
Wechsel der Quelle
Wechsel der Quelle
Wirkung auf das Kombiinstrument
Wirkung auf das Kombiinstrument
Wirkung auf das Kombiinstrument
a)Modellabhängigb)Nur wenn sich das Instrument im Audio-Menü befindet.
AGAHAIAJAKAL
Toledo_DE.book Seite 88 Dienstag, 20. Januar 2009 11:27 11
Page 90 of 301
Bedienelemente am Lenkrad89
Sicher ist sicher
Bedienungshinweise
Rat und Tat
Technische Daten

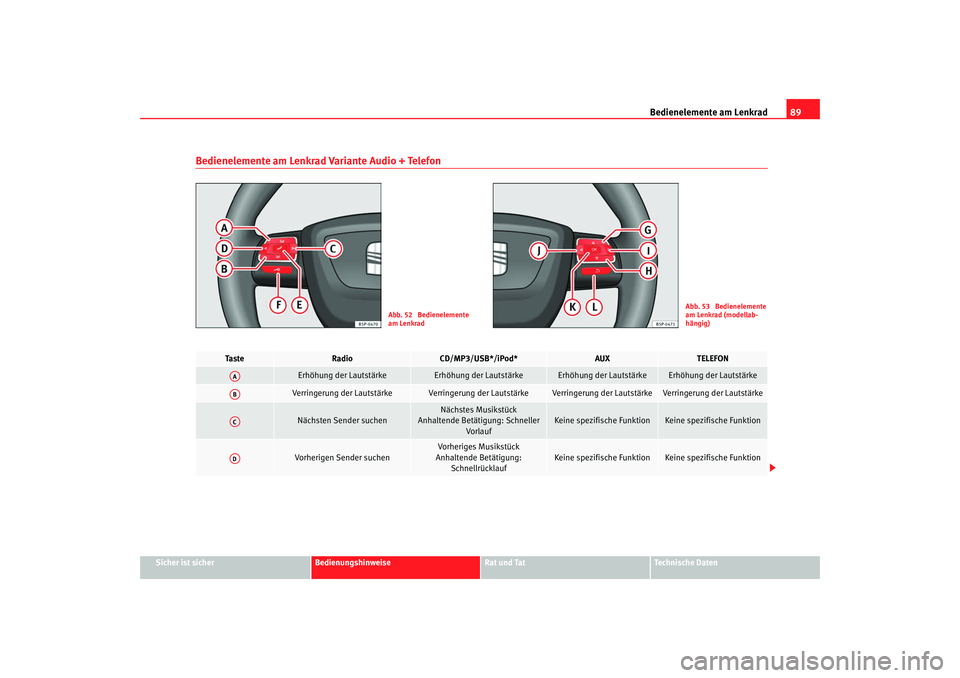

Bedienelemente am Lenkrad Variante Audio + Telefon
Abb. 52 Bedienelemente
am Lenkrad
Abb. 53 Bedienelemente
am Lenkrad (modellab-
hängig)
Ta s t e
Radio
CD/MP3/USB*/iPod*
AUX
TELEFON
Erhöhung der Lautstärke
Erhöhung der Lautstärke
Erhöhung der Lautstärke
Erhöhung der Lautstärke
Verringerung der Lautstärke
Verringerung der Lautstärke
Verringerung der Lautstärke
Verringerung der Lautstärke
Nächsten Sender suchen
Nächstes Musikstück
Anhaltende Betätigung: Schneller Vorlauf
Keine spezifische Funktion
Keine spezifische Funktion
Vorherigen Sender suchen
Vorheriges Musikstück
Anhaltende Betätigung:
Schnellrücklauf
Keine spezifische Funktion
Keine spezifische Funktion
AAABACAD
Toledo_DE.book Seite 89 Dienstag, 20. Januar 2009 11:27 11
