Seat Toledo 2016 Owner's manual

Technical specifications

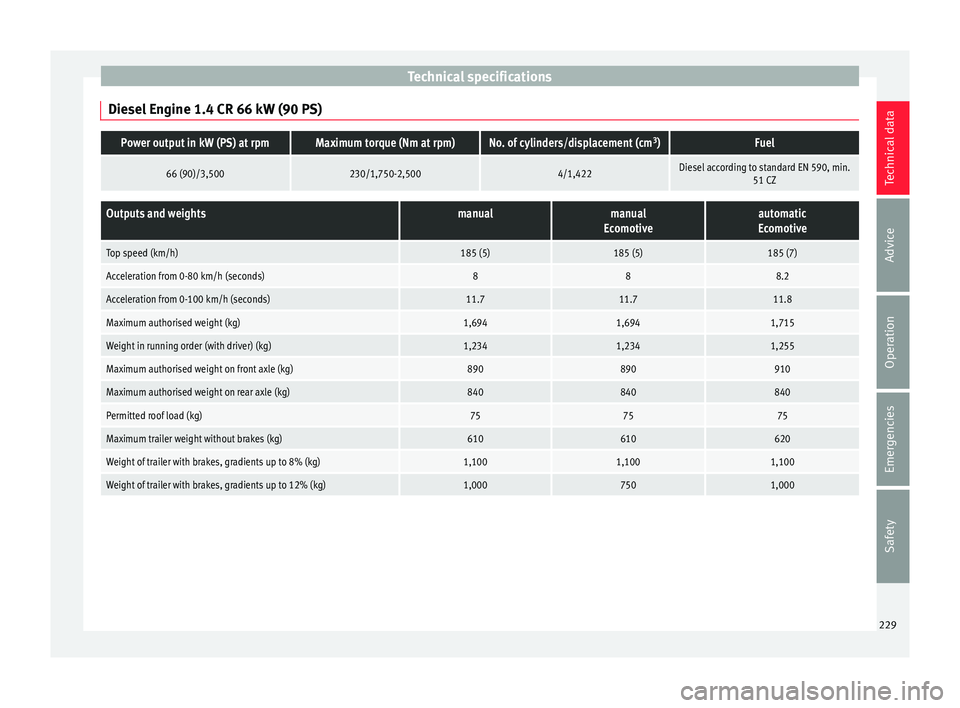

Diesel Engine 1.4 CR 66 kW (90 PS)Power output in kW (PS) at rpmMaximum torque (Nm at rpm)No. of cylinders/displacement (cm 3
)Fuel
66 (90)/3,500230/1,750-2,5004/1,422Diesel according to standard EN 590, min.
51 CZ
Outputs and weightsmanualmanual
Ecomotiveautomatic
Ecomotive
Top speed (km/h)185 (5)185 (5)185 (7)
Acceleration from 0-80 km/h (seconds)888.2
Acceleration from 0-100 km/h (seconds)11.711.711.8
Maximum authorised weight (kg)1,6941,6941,715
Weight in running order (with driver) (kg)1,2341,2341,255
Maximum authorised weight on front axle (kg)890890910
Maximum authorised weight on rear axle (kg)840840840
Permitted roof load (kg)757575
Maximum trailer weight without brakes (kg)610610620
Weight of trailer with brakes, gradients up to 8% (kg)1,1001,1001,100
Weight of trailer with brakes, gradients up to 12% (kg)1,0007501,000 229
Technical data
Advice
Operation
Emergencies
Safety

Technical data

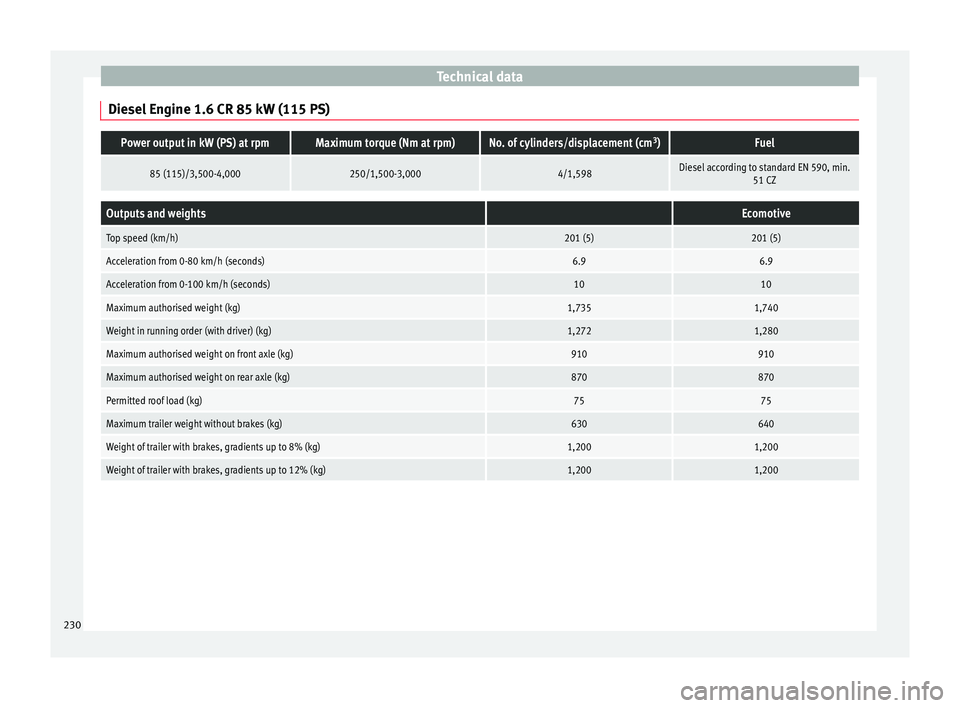

Diesel Engine 1.6 CR 85 kW (115 PS)Power output in kW (PS) at rpmMaximum torque (Nm at rpm)No. of cylinders/displacement (cm 3
)Fuel
85 (115)/3,500-4,000250/1,500-3,0004/1,598Diesel according to standard EN 590, min.
51 CZ
Outputs and weights Ecomotive
Top speed (km/h)201 (5)201 (5)
Acceleration from 0-80 km/h (seconds)6.96.9
Acceleration from 0-100 km/h (seconds)1010
Maximum authorised weight (kg)1,7351,740
Weight in running order (with driver) (kg)1,2721,280
Maximum authorised weight on front axle (kg)910910
Maximum authorised weight on rear axle (kg)870870
Permitted roof load (kg)7575
Maximum trailer weight without brakes (kg)630640
Weight of trailer with brakes, gradients up to 8% (kg)1,2001,200
Weight of trailer with brakes, gradients up to 12% (kg)1,2001,200230

Technical specifications

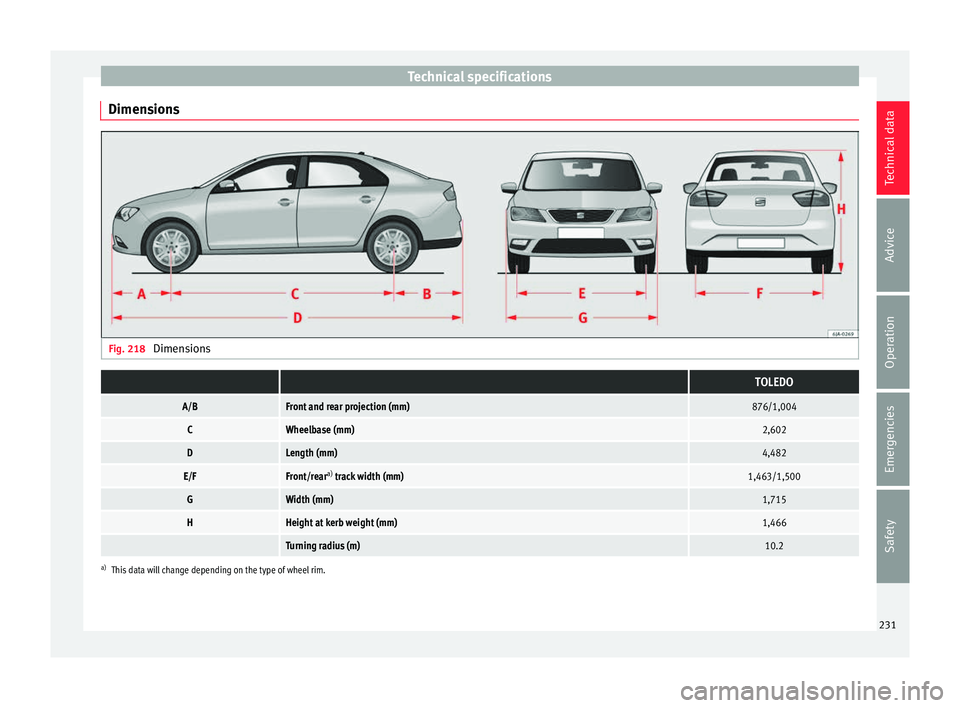

Dimensions Fig. 218
Dimensions TOLEDO
A/BFront and rear projection (mm)876/1,004
CWheelbase (mm)2,602
DLength (mm)4,482
E/FFront/rear a)
track width (mm)1,463/1,500
GWidth (mm)1,715
HHeight at kerb weight (mm)1,466
Turning radius (m)10.2
a) This data will change depending on the type of wheel rim.
231
Technical data
Advice
Operation
Emergencies
Safety

Index

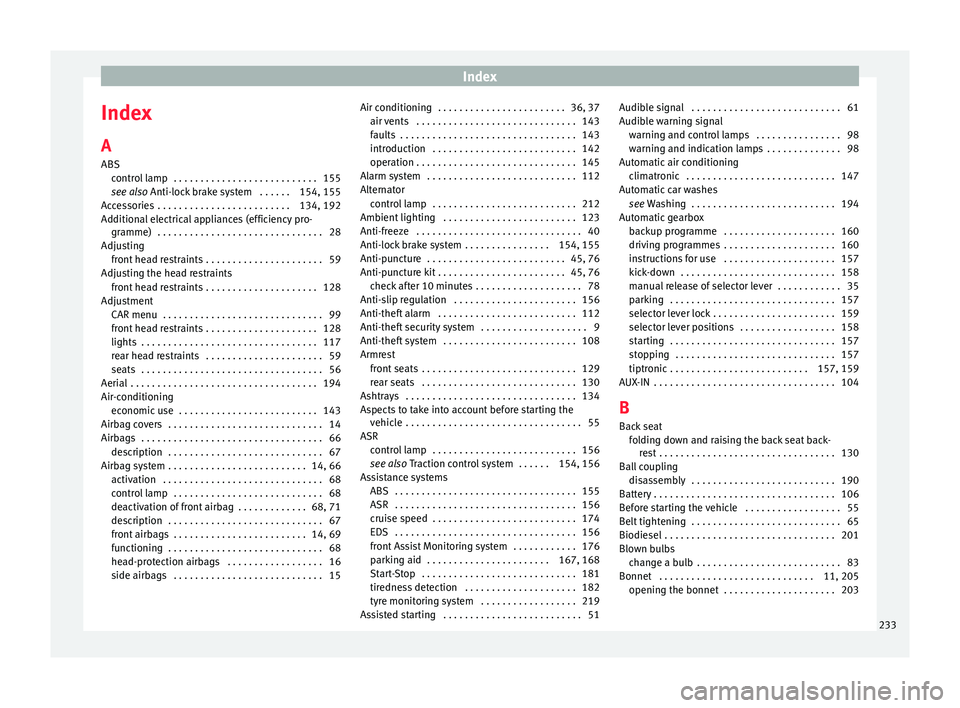

Index
A
ABS contr
o
l lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
see also Anti-lock brake system . . . . . . 154, 155
Accessories . . . . . . . . . . . . . . . . . . . . . . . . . 134, 192
Additional electrical appliances (efficiency pro- gramme) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Adjusting front head restraints . . . . . . . . . . . . . . . . . . . . . . 59
Adjusting the head restraints front head restraints . . . . . . . . . . . . . . . . . . . . . 128
Adjustment CAR menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
front head restraints . . . . . . . . . . . . . . . . . . . . . 128
lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
rear head restraints . . . . . . . . . . . . . . . . . . . . . . 59
seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Aerial . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Air-conditioning economic use . . . . . . . . . . . . . . . . . . . . . . . . . . 143
Airbag covers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66 description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
Airbag system . . . . . . . . . . . . . . . . . . . . . . . . . . 14, 66 activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
deactivation of front airbag . . . . . . . . . . . . . 68, 71
description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
front airbags . . . . . . . . . . . . . . . . . . . . . . . . . 14, 69
functioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
head-protection airbags . . . . . . . . . . . . . . . . . . 16
side airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Air conditioning . . . . . . . . . . . . . . . . . . . . . . . . 36, 37
air vents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Alarm system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Alternator control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Ambient lighting . . . . . . . . . . . . . . . . . . . . . . . . . 123
Anti-freeze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Anti-lock brake system . . . . . . . . . . . . . . . . 154, 155
Anti-puncture . . . . . . . . . . . . . . . . . . . . . . . . . . 45, 76
Anti-puncture kit . . . . . . . . . . . . . . . . . . . . . . . . 45, 76 check after 10 minutes . . . . . . . . . . . . . . . . . . . . 78
Anti-slip regulation . . . . . . . . . . . . . . . . . . . . . . . 156
Anti-theft alarm . . . . . . . . . . . . . . . . . . . . . . . . . . 112
Anti-theft security system . . . . . . . . . . . . . . . . . . . . 9
Anti-theft system . . . . . . . . . . . . . . . . . . . . . . . . . 108
Armrest front seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Ashtrays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
Aspects to take into account before starting the vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
ASR control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
see also Traction control system . . . . . . 154, 156
Assistance systems ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155
ASR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
cruise speed . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
EDS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
front Assist Monitoring system . . . . . . . . . . . . 176
parking aid . . . . . . . . . . . . . . . . . . . . . . . 167, 168
Start-Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
tiredness detection . . . . . . . . . . . . . . . . . . . . . 182
tyre monitoring system . . . . . . . . . . . . . . . . . . 219
Assisted starting . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Audible signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
Audible w
arning signal
warning and control lamps . . . . . . . . . . . . . . . . 98
warning and indication lamps . . . . . . . . . . . . . . 98
Automatic air conditioning climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . 147
Automatic car washes see Washing . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Automatic gearbox backup programme . . . . . . . . . . . . . . . . . . . . . 160
driving programmes . . . . . . . . . . . . . . . . . . . . . 160
instructions for use . . . . . . . . . . . . . . . . . . . . . 157
kick-down . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
manual release of selector lever . . . . . . . . . . . . 35
parking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
selector lever lock . . . . . . . . . . . . . . . . . . . . . . . 159
selector lever positions . . . . . . . . . . . . . . . . . . 158
starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
stopping . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 157
tiptronic . . . . . . . . . . . . . . . . . . . . . . . . . . 157, 159
AUX-IN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
B Back seat folding down and raising the back seat back- rest . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130
Ball coupling disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
Before starting the vehicle . . . . . . . . . . . . . . . . . . 55
Belt tightening . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
Biodiesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Blown bulbs change a bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11, 205 opening the bonnet . . . . . . . . . . . . . . . . . . . . . 203
233

Index
Boot hook . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
139
r et
aining elements . . . . . . . . . . . . . . . . . . . . . . 139
retaining nets . . . . . . . . . . . . . . . . . . . . . . . . . . 139
Brake assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 checking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Brakes brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
handbrake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
running in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Brake servo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Braking brake assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Bulb failure control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
C Capacities . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Car-care products . . . . . . . . . . . . . . . . . . . . . . . . . 193
Care of vehicle door lock cylinder . . . . . . . . . . . . . . . . . . . . . . . 196
leatherette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
natural leather . . . . . . . . . . . . . . . . . . . . . . . . . 198
seat belts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 198
upholstery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
washing by hand . . . . . . . . . . . . . . . . . . . . . . . 194
Carrier system . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . 164 malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Central locking . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 anti-theft alarm . . . . . . . . . . . . . . . . . . . . . . . . . 112
central locking button . . . . . . . . . . . . . . . . . . . 109
closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
individualised settings . . . . . . . . . . . . . . . . . . 107 keyless Access . . . . . . . . . . . . . . . . . . . . . . . . . 110
lockin
g . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
locking manually . . . . . . . . . . . . . . . . . . . . . . . . 10
opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
unlocking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108
Central locking system . . . . . . . . . . . . . . . . . . . . . 107
Cetane number (diesel fuel) . . . . . . . . . . . . . . . . 201
Change a bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Changing a wheel . . . . . . . . . . . . . . . . . . . . . . 46, 75 subsequent work . . . . . . . . . . . . . . . . . . . . . . . . 49
Changing bulbs daytime driving light . . . . . . . . . . . . . . . . . . . . . 86
dipped beam . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
double headlight bulbs . . . . . . . . . . . . . . . . . . . 84
main beam headlight . . . . . . . . . . . . . . . . . . . . . 85
side light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85
turn signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Changing bulbs on the number plate . . . . . . . . . . 91 removing the bulb holder . . . . . . . . . . . . . . . . . 91
Changing bulbs on the side panel . . . . . . . . . . . . 88 fitting the rear light . . . . . . . . . . . . . . . . . . . . . . 89
removing the bulb holder . . . . . . . . . . . . . . . . . 88
removing the rear light . . . . . . . . . . . . . . . . . . . . 87
Changing lights on the side panel . . . . . . . . . . . . 87
Changing oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
Changing rear lights on the rear lid changing bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . 90
fitting the bulb-holder . . . . . . . . . . . . . . . . . . . . 90
Changing settings CAR menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Changing tail lights (on the rear lid . . . . . . . . . . . 89
Changing the bulbs fog light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
Changing the rear lights on the rear lid removing the bulb holder . . . . . . . . . . . . . . . . . 89
Charging the battery . . . . . . . . . . . . . . . . . . . . . . . 51 Checking levels
engine comp artment . . . . . . . . . . . . . . . . . . . . 205
Child-proof locking . . . . . . . . . . . . . . . . . . . . . . . . 112 electric windows . . . . . . . . . . . . . . . . . . . . . . . . 115
Child seat categorisation in groups . . . . . . . . . . . . . . . . . . 74
Child seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16, 74 ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
safety instructions . . . . . . . . . . . . . . . . . . . . 16, 73
securing with the seat belt . . . . . . . . . . . . . . . . 16
Top Tether system . . . . . . . . . . . . . . . . . . . . . . . . 17
Cigarette lighter . . . . . . . . . . . . . . . . . . . . . . . . . . 133
City Emergency braking function . . . . . . . . . . . . . 180
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193 chromed parts . . . . . . . . . . . . . . . . . . . . . . . . . 195
headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
leatherette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
natural leather . . . . . . . . . . . . . . . . . . . . . . . . . 198
plastic parts . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
upholstery . . . . . . . . . . . . . . . . . . . . . . . . 197, 198
washing the vehicle . . . . . . . . . . . . . . . . . . . . . 194
wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
Cleaning and thawing windows . . . . . . . . . . . . . 196
Climatronic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 adjusting the temperature . . . . . . . . . . . . . . . . 148
air recirculation . . . . . . . . . . . . . . . . . . . . . . . . . 148
automatic mode . . . . . . . . . . . . . . . . . . . . . . . . 148
blower selection . . . . . . . . . . . . . . . . . . . . . . . . 148
windscreen defrost . . . . . . . . . . . . . . . . . . . . . . 149
Close . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Closing central locking . . . . . . . . . . . . . . . . . . . . . . . . . 108
vehicle with Keyless Access . . . . . . . . . . . . . . . 110
windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
Coat hooks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
Coming Home and Leaving Home . . . . . . . . . . . . 121
234

Index
Coming Home and Leaving Home Function . . . . 121
C ontr
o
l and warning lamps
alternator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
brakes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
diesel particulate filter . . . . . . . . . . . . . . . . . . . 164
emission control . . . . . . . . . . . . . . . . . . . . . . . . 165
engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
instrument panel . . . . . . . . . . . . . . . . . . . . . . . . 34
lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Controls and displays general instrument panel . . . . . . . . . . . . . . . . . . 93
Controls on the steering wheel operating the audio system . . . . . . . . . . . . . . . 101
operating the telephone and audio system . . 102
Cooling system checking coolant . . . . . . . . . . . . . . . . . . . . . . . 208
engine coolant temperature display . . . . . . . . . 97
topping up coolant . . . . . . . . . . . . . . . . . . . . . . 208
Correct position . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Correct sitting position front passenger . . . . . . . . . . . . . . . . . . . . . . . . . 57
rear seat passengers . . . . . . . . . . . . . . . . . . . . . 58
Cruise control . . . . . . . . . . . . . . . . . . . . . . . . 31, 174 adjusting the stored speed . . . . . . . . . . . . . . . 175
setting the speed . . . . . . . . . . . . . . . . . . . . . . . 175
temporary deactivation . . . . . . . . . . . . . . . . . . 175
turning off the cruise control system . . . . . . . 176
D Damage to the vehicle . . . . . . . . . . . . . . . . . . . . . 166
Dash panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Data sticker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Deactivating the front passenger front airbag . . . 14
Deactivation of front airbag . . . . . . . . . . . . . . . 68, 71
Defrosting rear window . . . . . . . . . . . . . . . . . . . . 123
Diesel diesel particulate filter . . . . . . . . . . . . . . . . . . . 164 engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
preheatin
g . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
Diesel particulate filter malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
Digital clock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
Direction of rotation tyres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 95
Disposal seat belt tensioners . . . . . . . . . . . . . . . . . . . . . . 66
Door cylinder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Door handle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Door lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Doors child-proof locking . . . . . . . . . . . . . . . . . . . . . . 112
opening and closing . . . . . . . . . . . . . . . . . . . . . . 9
Drink holder centre console . . . . . . . . . . . . . . . . . . . . . . . . . 132
rear seat armrest . . . . . . . . . . . . . . . . . . . . . . . 133
Driver see Correct sitting position . . . . . . . . . 56, 57, 58
Driver information system CD/radio indication . . . . . . . . . . . . . . . . . . . . . . 23
engine oil temperature display . . . . . . . . . . . . . 28
operation with the windscreen wiper lever . . . . 23
Driving abroad headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Driving data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 data summary . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Driving through water . . . . . . . . . . . . . . . . . . . . . 166
Driving with a trailer . . . . . . . . . . . . . . . . . . 184, 223
Dynamic headlight range control . . . . . . . . . . . . 117 E
E10
see
Ethanol (fuel) . . . . . . . . . . . . . . . . . . . . . . . 200
Easy Connect . . . . . . . . . . . . . . . . . . . . . . . . . . 21, 99
Economical driving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
EDL see Electronic differential lock . . . . . . . . 154, 156
Efficiency programme additional electrical appliances . . . . . . . . . . . . 28
saving tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Electric windows . . . . . . . . . . . . . . . . . . . . . . 11, 115
Electronic differential lock . . . . . . . . . . . . . 154, 156
Electronic immobiliser . . . . . . . . . . . . . . . . . . . 9, 150
Electronic Stability Control (ESC) . . . . . . . . . . . . 154
Emergencies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75 automatic gearbox backup programme . . . . . 160
bulbs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
changing a wheel . . . . . . . . . . . . . . . . . . . . . 46, 75
emergency towing of the vehicle . . . . . . . . . . . . 50
hazard warning lights . . . . . . . . . . . . . . . . . . . 121
jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
puncture . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
replacing a blown fuse . . . . . . . . . . . . . . . . . . . . 43
Emergency fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Emergency operation front passenger door . . . . . . . . . . . . . . . . . . . . . 10
selector lever . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Emission control system control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Emissions data . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Engine assisted starting . . . . . . . . . . . . . . . . . . . . . . . . . 51
preheating . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
run-in . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
Start-Stop system . . . . . . . . . . . . . . . . . . . . . . . 181
235

Index
starting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
s t
ar
ting the engine . . . . . . . . . . . . . . . . . . . . . . 152
switching off the engine . . . . . . . . . . . . . . . . . 152
Engine and ignition starting the engine with Keyless Access . . . . . 151
Engine compartment . . . . . . . . . . . . . . 11, 202, 205 battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
brake fluid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
opening the bonnet . . . . . . . . . . . . . . . . . . . . . 203
windscreen washer fluid . . . . . . . . . . . . . . . . . 210
Engine coolant . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 checking level . . . . . . . . . . . . . . . . . . . . . . . . . . 208
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
G12 plus-plus . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
G13 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
topping up . . . . . . . . . . . . . . . . . . . . . . . . . . . . 209
Engine data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
Engine fault control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Engine management . . . . . . . . . . . . . . . . . . . . . . 164 control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 165
Engine oil . . . . . . . . . . . . . . . . . . . . . . . . . . . 40, 205 changing . . . . . . . . . . . . . . . . . . . . . . . . . 205, 208
checking oil level . . . . . . . . . . . . . . . . . . . . . . . 207
consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 206
dipstick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
inspection service . . . . . . . . . . . . . . . . . . . . . . 205
maintenance intervals . . . . . . . . . . . . . . . . . . . 205
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 205
temperature display . . . . . . . . . . . . . . . . . . . . . . 28
topping up . . . . . . . . . . . . . . . . . . . . . . . . . . . . 207 Environment
ecologic al driving . . . . . . . . . . . . . . . . . . . . . . . 162
environmental compatibility . . . . . . . . . . . . . . 162
Environmental tip refuelling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
Equipment . . . . . . . . . . . . . . . . . . . . . . . . . 134, 192
ESC electronic stability control . . . . . . . . . . . . . . . . 154
Ethanol (fuel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 200
Exhaust gas purification system catalytic converter . . . . . . . . . . . . . . . . . . . . . . 164
diesel particulate filter . . . . . . . . . . . . . . . . . . . 164
Extending the luggage compartment . . . . . . . . . . . . . . . . 130
Exterior lighting change a bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Exterior mirrors adjusting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
heated . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
Exterior view . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5, 6
External aerial . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
F Fastening rings . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
Filling up the tank . . . . . . . . . . . . . . . . . . . . . . . . 199
Fire extinguisher . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
First-aid kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
Floor mats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
Fluid Level control . . . . . . . . . . . . . . . . . . . . . . . . . 39
Fog light bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 removing the bulb holder . . . . . . . . . . . . . . . . . 87
Front Airbag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Front airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69
Front Assist city Emergency braking function . . . . . . . . . . . 180
malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177 on-screen messages . . . . . . . . . . . . . . . . . . . . 177
operating
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
radar sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
switching off temporarily . . . . . . . . . . . . . . . . . 179
system limitations . . . . . . . . . . . . . . . . . . . . . . 179
see also Front Assist Monitoring system . . . . . 176
Front Assist monitoring system malfunction . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
on-screen messages . . . . . . . . . . . . . . . . . . . . 177
operating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178
Front Assist Monitoring system . . . . . . . . . . . . . . 176 city Emergency braking function . . . . . . . . . . . 180
radar sensor . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
Front Assist Monitoring System switching off temporarily . . . . . . . . . . . . . . . . . 179
system limitations . . . . . . . . . . . . . . . . . . . . . . 179
Front passenger front airbag control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
deactivating . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
deactivation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71
Front seat heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
manual adjustment . . . . . . . . . . . . . . . . . . . . . . 11
Front seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
Fuel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 diesel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 201
fuel level gauge . . . . . . . . . . . . . . . . . . . . . . . . . 98
refuelling . . . . . . . . . . . . . . . . . . . . . . . . . 199, 200
saving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Fuel consumption switching off using inertia . . . . . . . . . . . . . . . . 162
why does fuel consumption increase? . . . . . . 164
Fuel tank flap opening and closing . . . . . . . . . . . . . . . . . . . . . 39
Full-LED Headlights . . . . . . . . . . . . . . . . . . . . . . . . 83
236

Index
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 identif y
in
g blown fuses . . . . . . . . . . . . . . . . . . . 43
identifying by colours . . . . . . . . . . . . . . . . . . . . . 43
in the dash panel . . . . . . . . . . . . . . . . . . . . . . . . 81
in the engine compartment . . . . . . . . . . . . . . . . 82
in the instrument panel . . . . . . . . . . . . . . . . . . . 43
preparation before replacing . . . . . . . . . . . . . . . 43
replacing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
G Gauge fuel level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
Gear-change indicator . . . . . . . . . . . . . . . . . . . . . . 25
Gearbox lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Gear change . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 automatic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
engaging the gears (manual gearbox) . . . . . . 156
manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
manual gearbox . . . . . . . . . . . . . . . . . . . . . . . . 156
Gear engaged . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Gear recommendation . . . . . . . . . . . . . . . . . . . . . . 25
Gearshift paddles (automatic gearbox) . . . . . . . 159
General instrument panel control lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
controls and displays . . . . . . . . . . . . . . . . . . . . . 93
warning lamps . . . . . . . . . . . . . . . . . . . . . . . . . . 32
GRA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174 see also Cruise control . . . . . . . . . . . . . . . . . . . 174
H
Handbrake . . . . . . . . . . . . . . . . . . . . . . . . . 152, 154
Hand brake control lamp . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Hazard warning lights . . . . . . . . . . . . . . . . . 19, 121
HBA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154 Head-protection airbags
desc ription . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
safety instructions . . . . . . . . . . . . . . . . . . . . . . . 70
Headlight range control . . . . . . . . . . . . . . . . . . . . 117
Headlights change a bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
driving abroad . . . . . . . . . . . . . . . . . . . . . . . . . 122
headlight washers . . . . . . . . . . . . . . . . . . . . . . 126
Head restraints . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
front head restraints . . . . . . . . . . . . . . . . . . . . . . 59
rear head restraints . . . . . . . . . . . . . . . . . . . . . . 59
Headrests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
front . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
rear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
Heated rear window . . . . . . . . . . . . . . . . . . . . . . . 123
Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144 air recirculation . . . . . . . . . . . . . . . . . . . . . . . . . 144
introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
rear window . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
Heating and fresh air . . . . . . . . . . . . . . . . . . . . . . . 38
HHC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Hill hold control . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Horn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
How to jump start . . . . . . . . . . . . . . . . . . . . . . . . . . 51 description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
I
Identifying letters on engine . . . . . . . . . . . . . . . . 221
Ignition . . . . . . . . . . . . . . . . . . . . . . . . . 18, 149, 151
Ignition lock . . . . . . . . . . . . . . . . . . . . . 18, 149, 151
Incorrect sitting position . . . . . . . . . . . . . . . . . . . . 58
Indications on the display . . . . . . . . . . . . . . . . . . . 95 assist systems submenu . . . . . . . . . . . . . . . . . . 26
compass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
distance travelled . . . . . . . . . . . . . . . . . . . . . . . . 95 doors, bonnet and rear lid open . . . . . . . . . . . . 25
driver inform
ation system . . . . . . . . . . . . . . . . . 23
driving data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
ECO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
MKB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
outside temperature . . . . . . . . . . . . . . . . . . . . . . 24
recommended gear . . . . . . . . . . . . . . . . . . . . . . 96
second speed display . . . . . . . . . . . . . . . . . . . . 96
selector lever position . . . . . . . . . . . . . . . 96, 158
service intervals . . . . . . . . . . . . . . . . . . . . . . . . . 30
speed warning . . . . . . . . . . . . . . . . . . . . . . . . . . 96
Start-Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96
warning and information messages . . . . . . . . . 26
Infotainment system . . . . . . . . . . . . . . . . . . . . . . . 21
Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
Inspection service . . . . . . . . . . . . . . . . . . . . . . . . 205
Instrument panel . . . . . . . . . . . . . . . . . . . . . . . . . . 94 display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 95
instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
service interval indication . . . . . . . . . . . . . . . . . 30
warning and control lamps . . . . . . . . . . . . . . . . 98
warning and indication lamps . . . . . . . . . . . . . . 98
Instruments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94
Interior lighting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Interior lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Interior view left guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
right-hand drive . . . . . . . . . . . . . . . . . . . . . . . . . . 8
ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
ISOFIX system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
J Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46, 75 mounting points . . . . . . . . . . . . . . . . . . . . . . . . . 48
237

Index
Jump leads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
K K ey
-oper
ated switch . . . . . . . . . . . . . . . . . . . . . . . . 68
Keyless Access go . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
keyless-Entry . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
keyless-Exit . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
Keyless-Go ignition push button needs to bepressed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
starter button . . . . . . . . . . . . . . . . . . . . . . . . . . 151
things to note . . . . . . . . . . . . . . . . . . . . . . . . . . 111
unlocking and locking the vehicle . . . . . . . . . . 110
Keyless Access lock and ignition system: see Keyless Access . . . . . . . . . . . . . . . . . . . . . . 110
Keys remote control . . . . . . . . . . . . . . . . . . . . . . . . . 105
replacing the battery . . . . . . . . . . . . . . . . . . . . 106
unlocking and locking . . . . . . . . . . . . . . . . . . . . . 9
vehicle keys . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
L Lever main beam headlights . . . . . . . . . . . . . . . . . . . 118
turn signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Lifting the vehicle . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Lighting of the instrument panel . . . . . . . . . . . . . 117
Lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18, 116 automatic dipped beam control . . . . . . . . . . . 119
change a bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
coming home and Leaving Home . . . . . . . . . . 121
control and warning lamps . . . . . . . . . . . . . . . 116
daytime running lights . . . . . . . . . . . . . . . . . . . 118
dipped beam . . . . . . . . . . . . . . . . . . . . . . . . . . 117
front fog lights . . . . . . . . . . . . . . . . . . . . . . . . . 120
front fog lights with cornering function . . . . . 120
glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 hazard warning lights . . . . . . . . . . . . . . . . . . . . 19
headlight
flasher . . . . . . . . . . . . . . . . . . . . . . . 119
headlight range control . . . . . . . . . . . . . . . . . . 117
interior lights . . . . . . . . . . . . . . . . . . . . . 122, 123
lighting of the controls . . . . . . . . . . . . . . . . . . . 117
lighting of the instruments . . . . . . . . . . . . . . . 117
light switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
luggage compartment . . . . . . . . . . . . . . . . . . . 123
main beam headlights . . . . . . . . . . . . . . . . . . . 118
main beams . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
parking lights . . . . . . . . . . . . . . . . . . . . . . . . . . 121
parking lights on both sides . . . . . . . . . . . . . . 121
rear fog light . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
rear interior light . . . . . . . . . . . . . . . . . . . . . . . . 123
side lights . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117
switch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
turn signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
Loading the vehicle . . . . . . . . . . . . . . . . . . . . . . . 137 luggage compartment . . . . . . . . . . . . . . . . . . . . 10
Locking central locking . . . . . . . . . . . . . . . . . . . . . . . . . 108
remote control . . . . . . . . . . . . . . . . . . . . . . . . . 104
Locking and unlocking in the door cylinder . . . . . . . . . . . . . . . . . . . . . . . 9
with Keyless Access . . . . . . . . . . . . . . . . . . . . . 110
with the central locking button . . . . . . . . . . . . 109
Locking the front passenger door manually . . . . . 10
Luggage compartment . . . . . . . . . . . . . . . . . . . . . . 10 automatic lock . . . . . . . . . . . . . . . . . . . . . . . . . 113
category N1 vehicles . . . . . . . . . . . . . . . . . . . . 139
light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
net pocket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
rear shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140
unlocking manually . . . . . . . . . . . . . . . . . . . . . . 10
M Maintenance intervals . . . . . . . . . . . . . . . . . . . . . 205 Malfunction
catalytic converter . . . . . . . . . . . . . . . . . . . . . . 164
diesel particulate filter . . . . . . . . . . . . . . . . . . . 164
front assist . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
gearbox . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160
Manual air conditioning air recirculation . . . . . . . . . . . . . . . . . . . . . . . . . 146
Manual air conditioning manual . . . . . . . . . . . . . 145
Manual gearbox gear lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Mirror vanity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 124
Mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193
Mobile telephones . . . . . . . . . . . . . . . . . . . . . . . . 193
Model plate . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 221
Multimedia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Multimedia compartment . . . . . . . . . . . . . . . . . . 135
N
Net pocket luggage compartment . . . . . . . . . . . . . . . . . . . 136
Number of seats . . . . . . . . . . . . . . . . . . . . . . . . . . . 61
O Octane rating (petrol) . . . . . . . . . . . . . . . . . . . . . . 200
Odometer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94, 97 reset button . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Oil properties . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
On-screen messages of the instrument panel front Assist monitoring system . . . . . . . . . . . . 177
Open and close . . . . . . . . . . . . . . . . . . . . . . . . . . 104
Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104 bonnet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203
tank flap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
vehicle, with Keyless Access . . . . . . . . . . . . . . 110
windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115
238
