Page 461 of 488

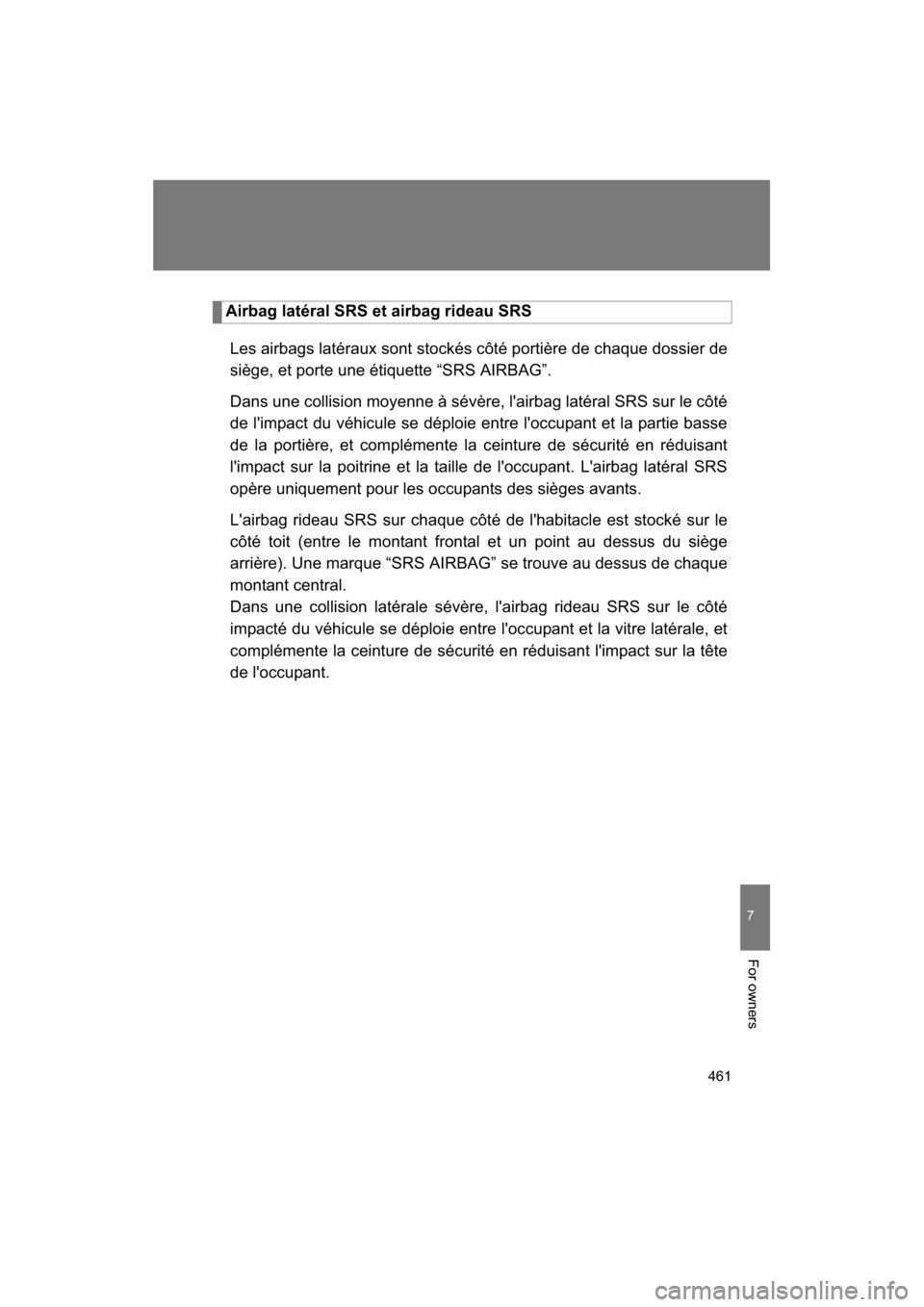

461
7
For owners
Airbag latéral SRS et airbag rideau SRSLes airbags latéraux sont stockés côté portière de chaque dossier de
siège, et porte une étiquette “SRS AIRBAG”.
Dans une collision moyenne à sévère, l'airbag latéral SRS sur le côté
de l'impact du véhicule se déploie entre l'occupant et la partie basse
de la portière, et complémente la ceinture de sécurité en réduisant
l'impact sur la poitrine et la taille de l'occupant. L'airbag latéral SRS
opère uniquement pour les occupants des sièges avants.
L'airbag rideau SRS sur chaque côté de l'habitacle est stocké sur le
côté toit (entre le montant frontal et un point au dessus du siège
arrière). Une marque “SRS AIRBAG” se trouve au dessus de chaque
montant central.
Dans une collision latérale sévère, l'airbag rideau SRS sur le côté
impacté du véhicule se déploie entre l'occupant et la vitre latérale, et
complémente la ceinture de sécurité en réduisant l'impact sur la tête
de l'occupant.
Page 462 of 488

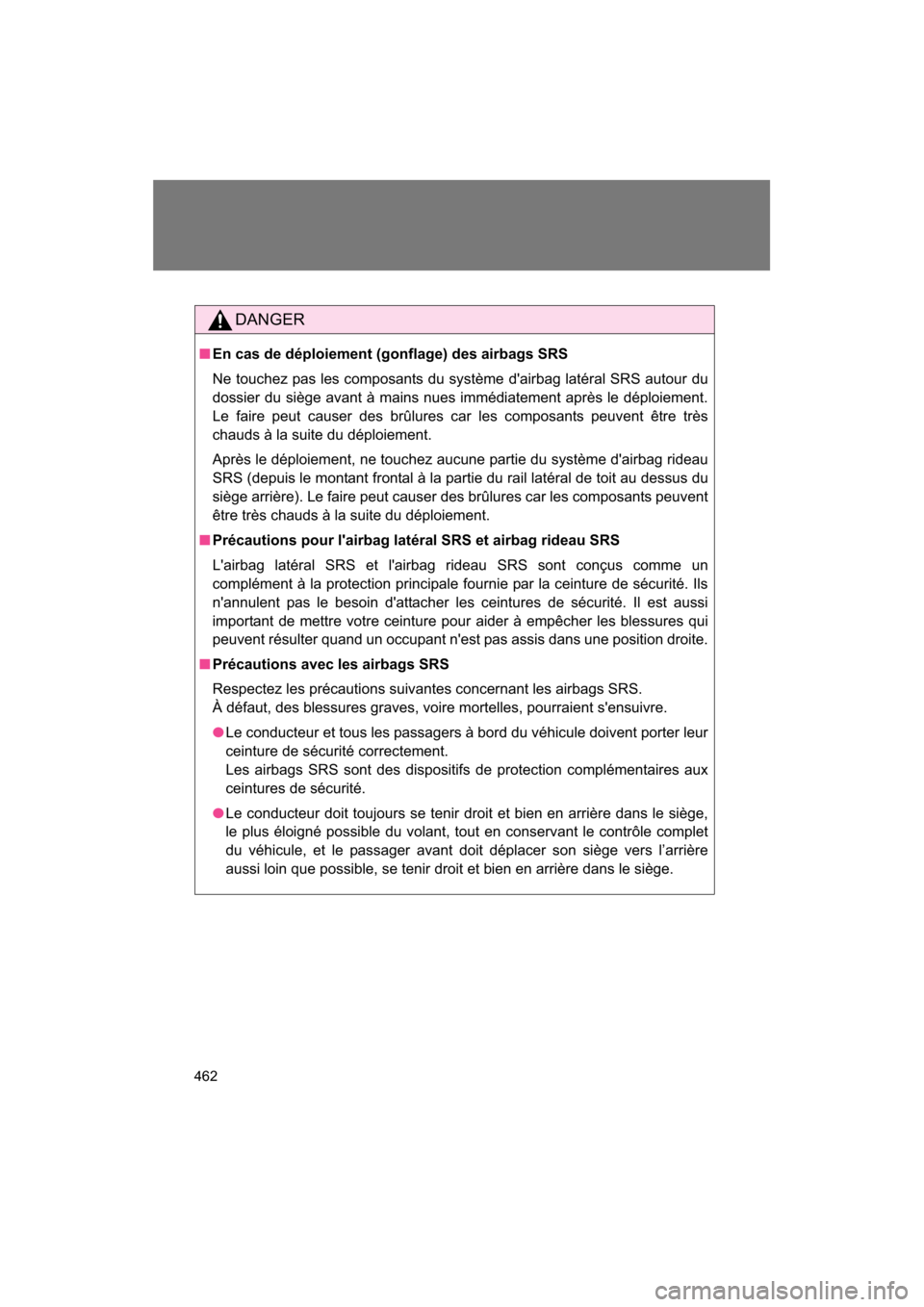

462
DANGER
■En cas de déploiement (gonflage) des airbags SRS
Ne touchez pas les composants du système d'airbag latéral SRS autour du
dossier du siège avant à mains nues immédiatement après le déploiement.
Le faire peut causer des brûlures car les composants peuvent être très
chauds à la suite du déploiement.
Après le déploiement, ne touchez aucune partie du système d'airbag rideau
SRS (depuis le montant frontal à la partie du rail latéral de toit au dessus du
siège arrière). Le faire peut causer des brûlures car les composants peuvent
être très chauds à la suite du déploiement.
■Précautions pour l'airbag latéral SRS et airbag rideau SRS
L'airbag latéral SRS et l'airbag rideau SRS sont conçus comme un
complément à la protection principale fournie par la ceinture de sécurité. Ils
n'annulent pas le besoin d'attacher les ceintures de sécurité. Il est aussi
important de mettre votre ceinture pour aider à empêcher les blessures qui
peuvent résulter quand un occupant n'est pas assis dans une position droite.
■Précautions avec les airbags SRS
Respectez les précautions suivantes concernant les airbags SRS.
À défaut, des blessures graves, voire mortelles, pourraient s'ensuivre.
●Le conducteur et tous les passagers à bord du véhicule doivent porter leur
ceinture de sécurité correctement.
Les airbags SRS sont des dispositifs de protection complémentaires aux
ceintures de sécurité.
●Le conducteur doit toujours se tenir droit et bien en arrière dans le siège,
le plus éloigné possible du volant, tout en conservant le contrôle complet
du véhicule, et le passager avant doit déplacer son siège vers l’arrière
aussi loin que possible, se tenir droit et bien en arrière dans le siège.

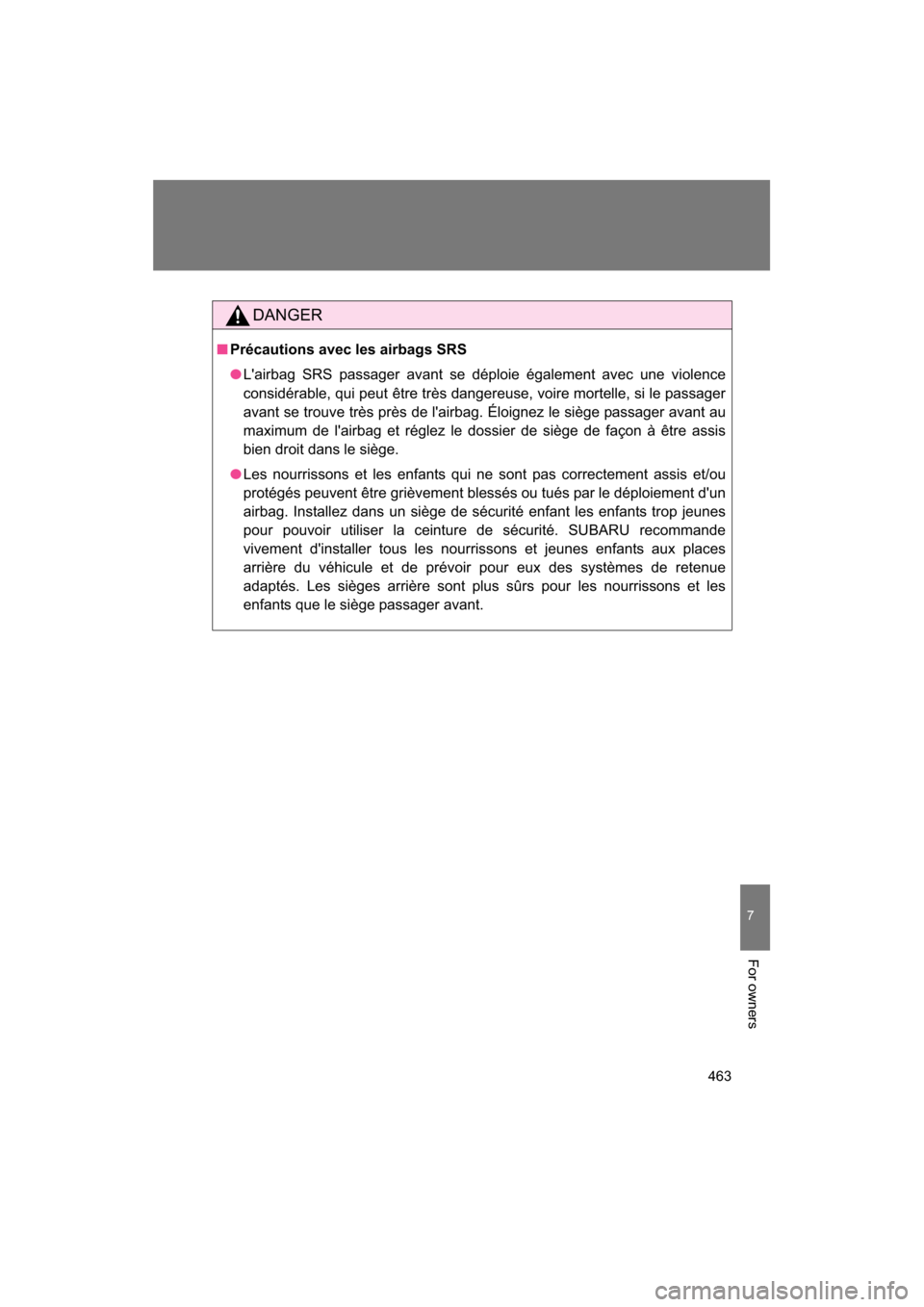

Page 463 of 488
463
7
For owners
DANGER
■Précautions avec les airbags SRS
●L'airbag SRS passager avant se déploie également avec une violence
considérable, qui peut être très dangereuse, voire mortelle, si le passager
avant se trouve très près de l'airbag. Éloignez le siège passager avant au
maximum de l'airbag et réglez le dossier de siège de façon à être assis
bien droit dans le siège.
●Les nourrissons et les enfants qui ne sont pas correctement assis et/ou
protégés peuvent être grièvement blessés ou tués par le déploiement d'un
airbag. Installez dans un siège de sécurité enfant les enfants trop jeunes
pour pouvoir utiliser la ceinture de sécurité. SUBARU recommande
vivement d'installer tous les nourrissons et jeunes enfants aux places
arrière du véhicule et de prévoir pour eux des systèmes de retenue
adaptés. Les sièges arrière sont plus sûrs pour les nourrissons et les
enfants que le siège passager avant.
Page 464 of 488

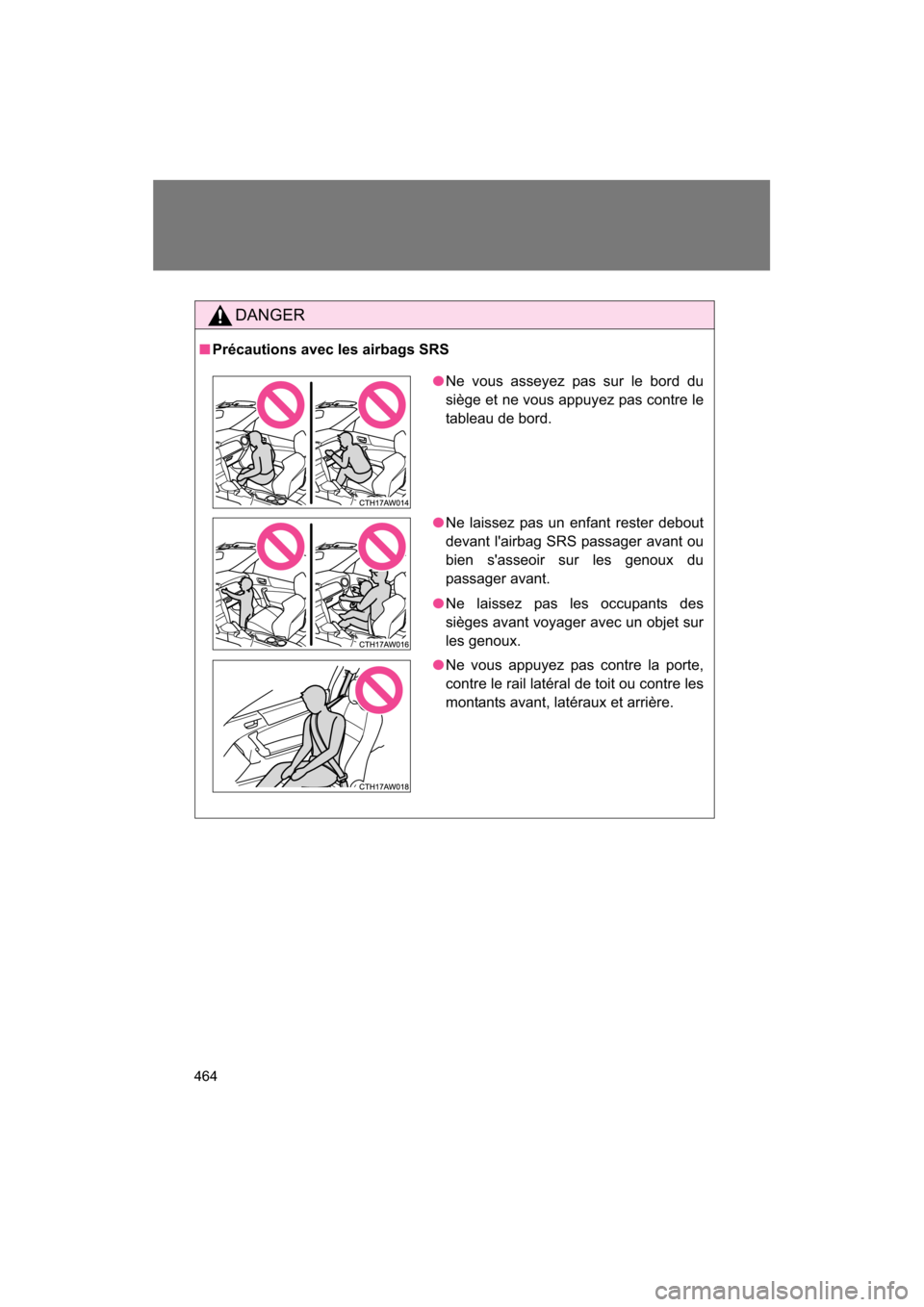

464
DANGER
■Précautions avec les airbags SRS
●Ne vous asseyez pas sur le bord du
siège et ne vous appuyez pas contre le
tableau de bord.
●Ne laissez pas un enfant rester debout
devant l'airbag SRS passager avant ou
bien s'asseoir sur les genoux du
passager avant.
●Ne laissez pas les occupants des
sièges avant voyager avec un objet sur
les genoux.
●Ne vous appuyez pas contre la porte,
contre le rail latéral de toit ou contre les
montants avant, latéraux et arrière.
Page 465 of 488

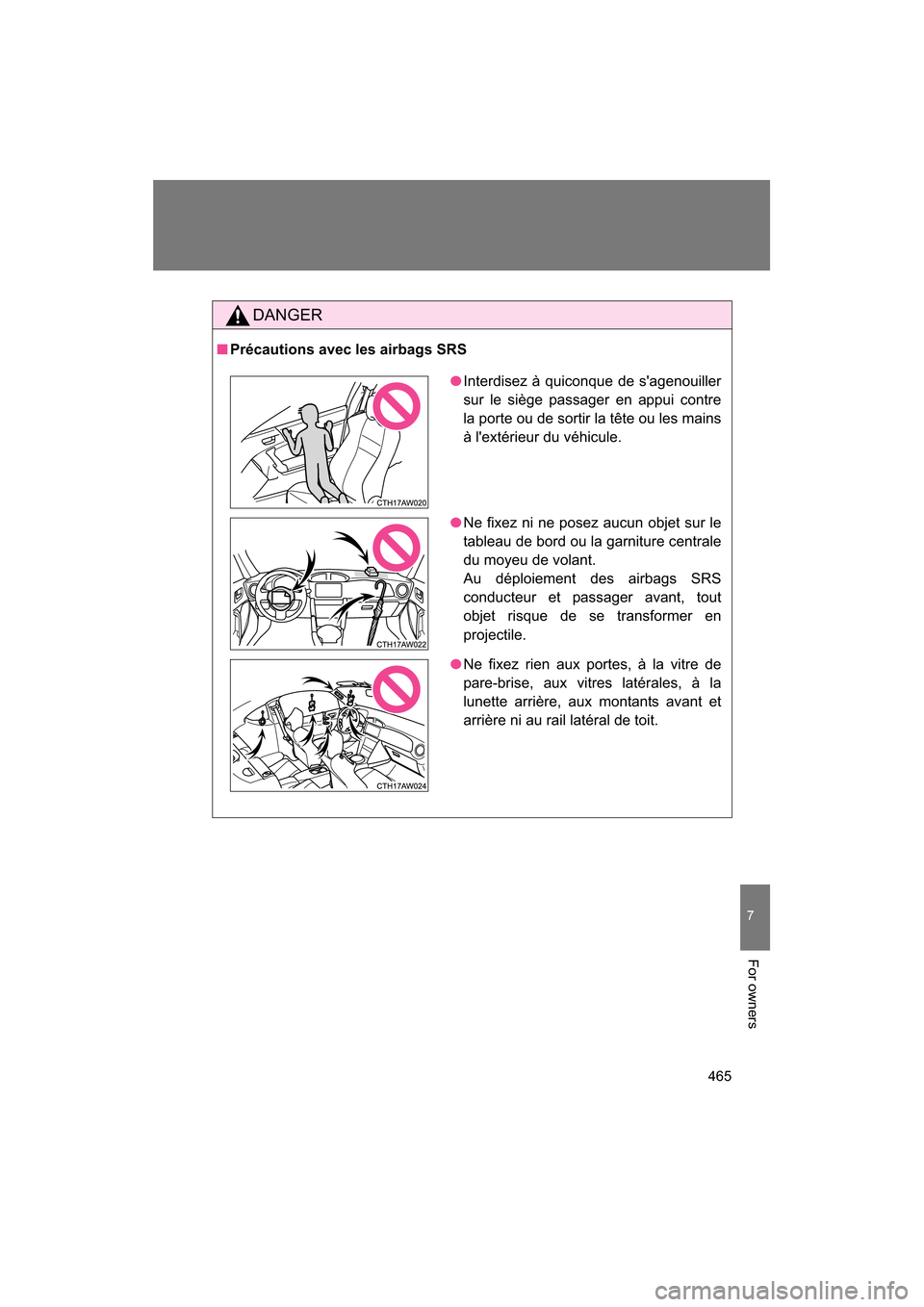

465
7
For owners
DANGER
■Précautions avec les airbags SRS
●Interdisez à quiconque de s'agenouiller
sur le siège passager en appui contre
la porte ou de sortir la tête ou les mains
à l'extérieur du véhicule.
●Ne fixez ni ne posez aucun objet sur le
tableau de bord ou la garniture centrale
du moyeu de volant.
Au déploiement des airbags SRS
conducteur et passager avant, tout
objet risque de se transformer en
projectile.
●Ne fixez rien aux portes, à la vitre de
pare-brise, aux vitres latérales, à la
lunette arrière, aux montants avant et
arrière ni au rail latéral de toit.
Page 466 of 488

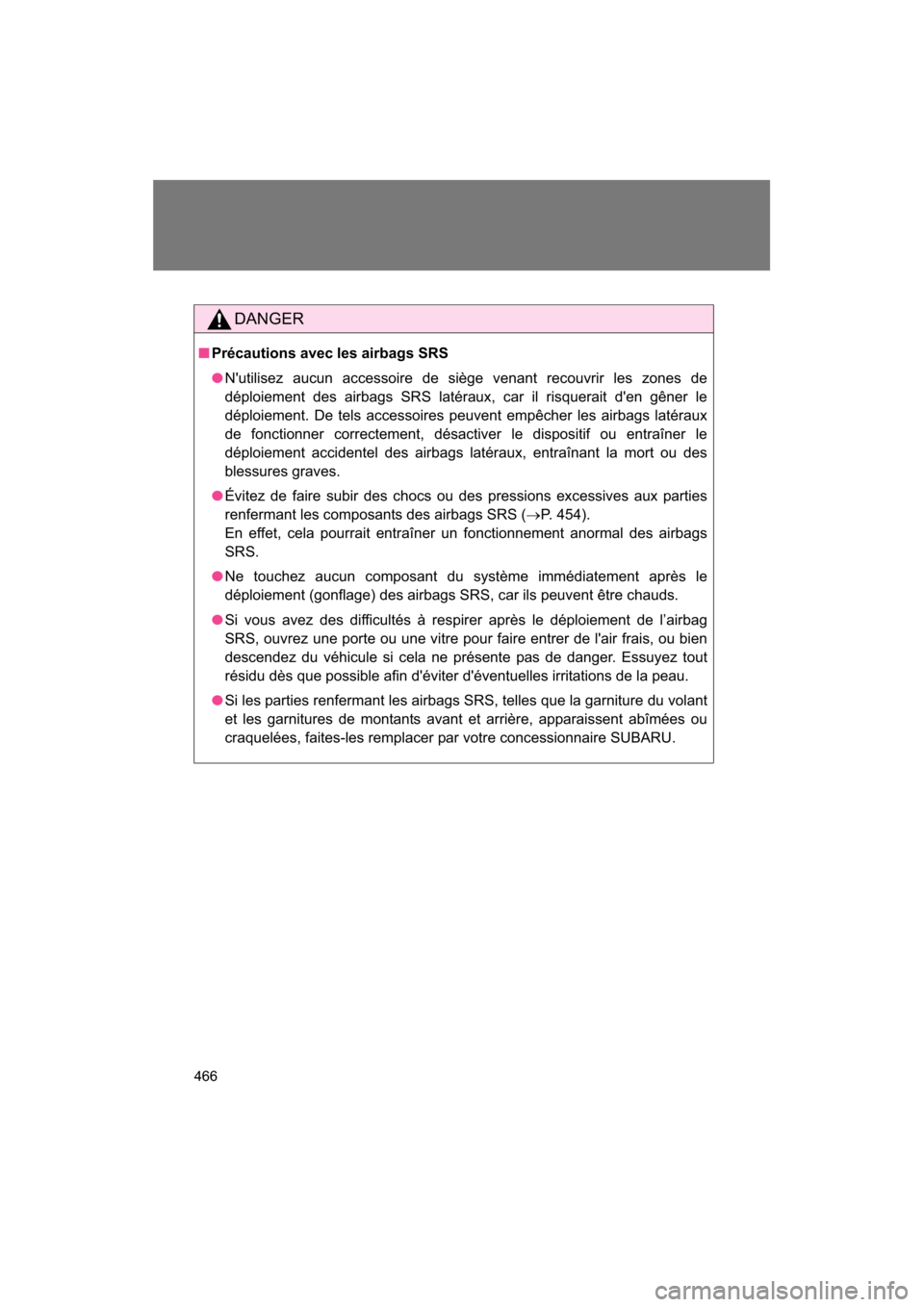

466
DANGER
■Précautions avec les airbags SRS
●N'utilisez aucun accessoire de siège venant recouvrir les zones de
déploiement des airbags SRS latéraux, car il risquerait d'en gêner le
déploiement. De tels accessoires peuvent empêcher les airbags latéraux
de fonctionner correctement, désactiver le dispositif ou entraîner le
déploiement accidentel des airbags latéraux, entraînant la mort ou des
blessures graves.
●Évitez de faire subir des chocs ou des pressions excessives aux parties
renfermant les composants des airbags SRS ( oP. 454).
En effet, cela pourrait entraîner un fonctionnement anormal des airbags
SRS.
●Ne touchez aucun composant du système immédiatement après le
déploiement (gonflage) des airbags SRS, car ils peuvent être chauds.
●Si vous avez des difficultés à respirer après le déploiement de l’airbag
SRS, ouvrez une porte ou une vitre pour faire entrer de l'air frais, ou bien
descendez du véhicule si cela ne présente pas de danger. Essuyez tout
résidu dès que possible afin d'éviter d'éventuelles irritations de la peau.
●Si les parties renfermant les airbags SRS, telles que la garniture du volant
et les garnitures de montants avant et arrière, apparaissent abîmées ou
craquelées, faites-les remplacer par votre concessionnaire SUBARU.
Page 467 of 488

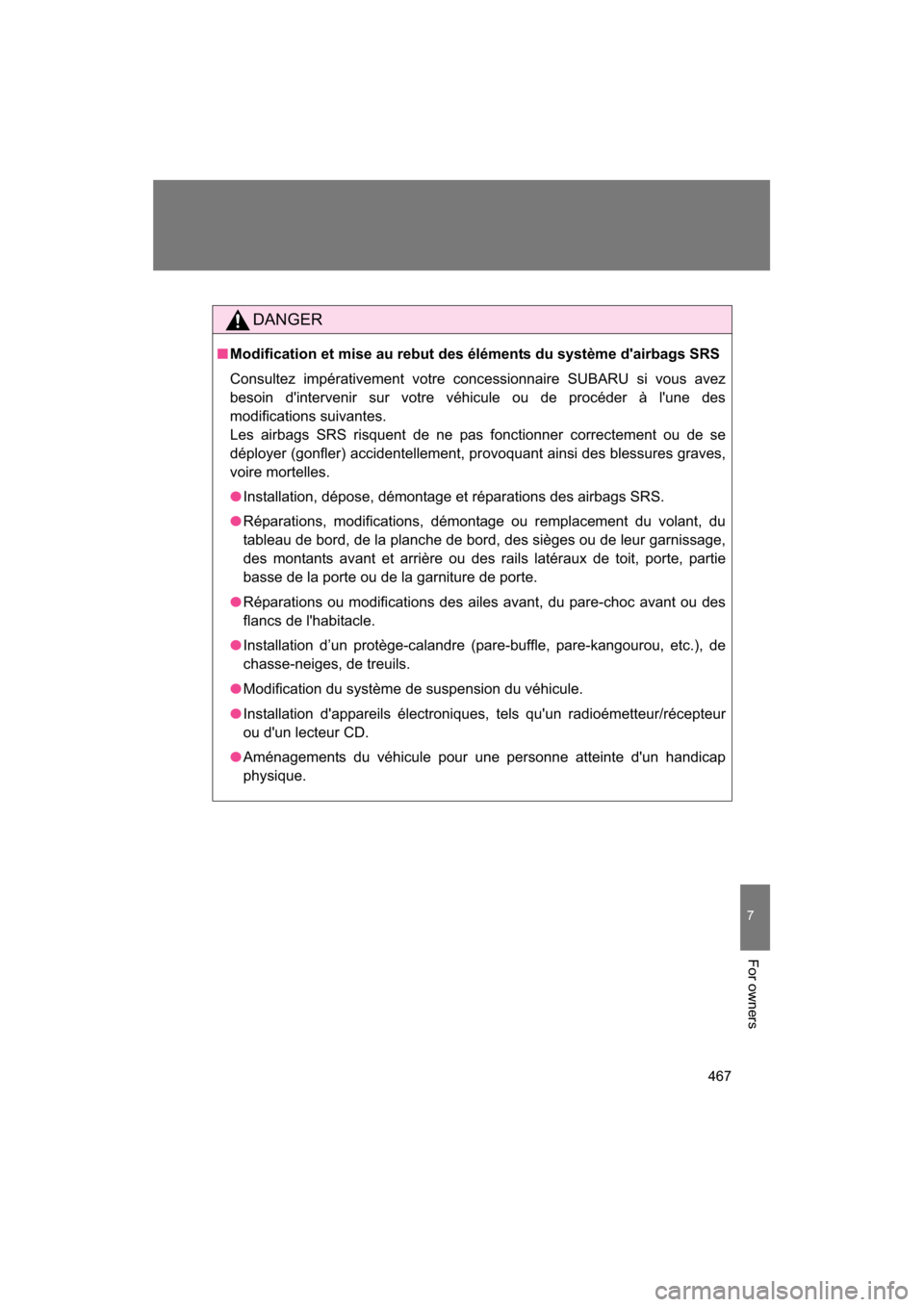

467
7
For owners
DANGER
■Modification et mise au rebut des éléments du système d'airbags SRS
Consultez impérativement votre concessionnaire SUBARU si vous avez
besoin d'intervenir sur votre véhicule ou de procéder à l'une des
modifications suivantes.
Les airbags SRS risquent de ne pas fonctionner correctement ou de se
déployer (gonfler) accidentellement, provoquant ainsi des blessures graves,
voire mortelles.
●Installation, dépose, démontage et réparations des airbags SRS.
●Réparations, modifications, démontage ou remplacement du volant, du
tableau de bord, de la planche de bord, des sièges ou de leur garnissage,
des montants avant et arrière ou des rails latéraux de toit, porte, partie
basse de la porte ou de la garniture de porte.
●Réparations ou modifications des ailes avant, du pare-choc avant ou des
flancs de l'habitacle.
●Installation d’un protège-calandre (pare-buffle, pare-kangourou, etc.), de
chasse-neiges, de treuils.
●Modification du système de suspension du véhicule.
●Installation d'appareils électroniques, tels qu'un radioémetteur/récepteur
ou d'un lecteur CD.
●Aménagements du véhicule pour une personne atteinte d'un handicap
physique.
Page 468 of 488

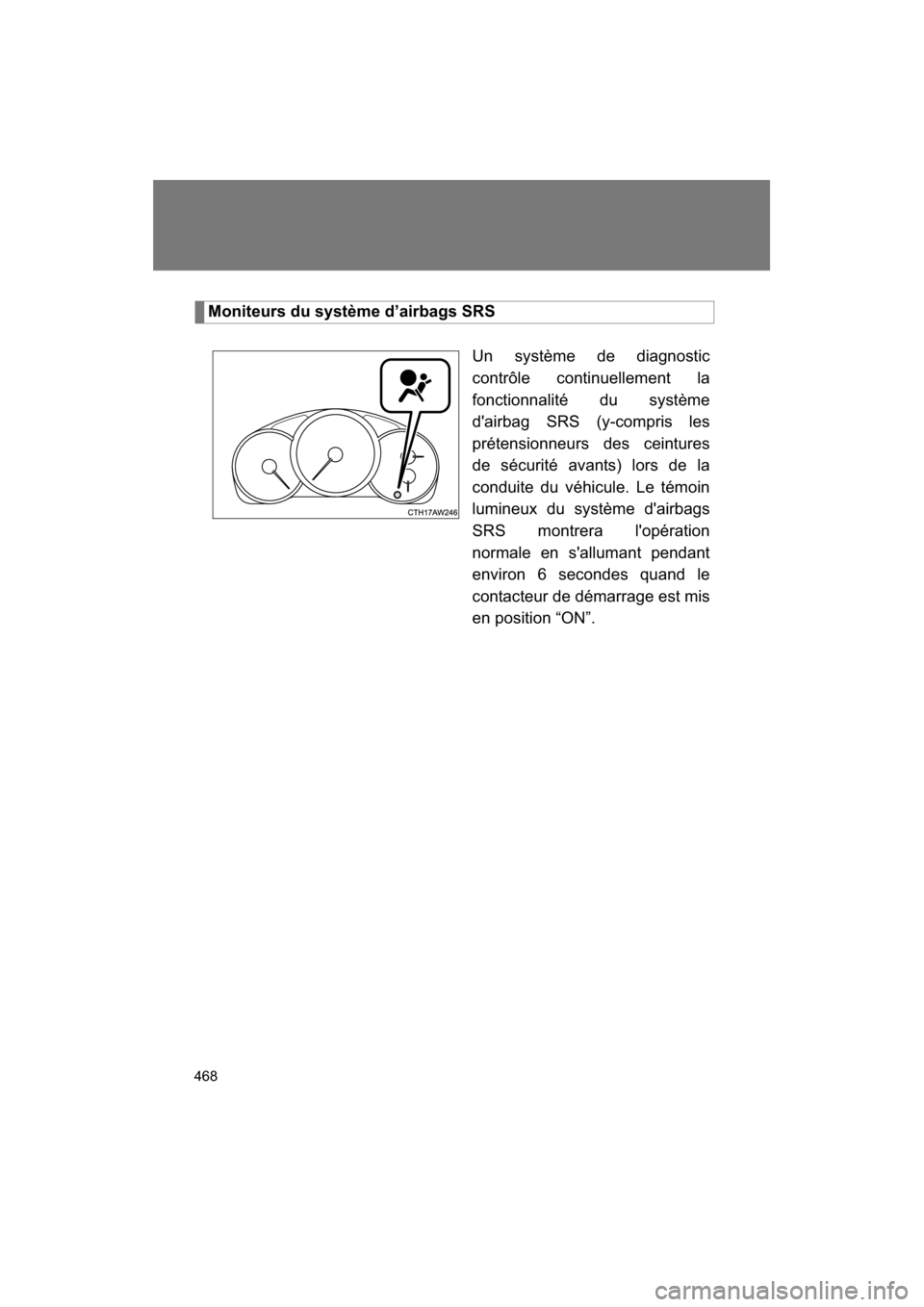

468
Moniteurs du système d’airbags SRSUn système de diagnostic
contrôle continuellement la
fonctionnalité du système
d'airbag SRS (y-compris les
prétensionneurs des ceintures
de sécurité avants) lors de la
conduite du véhicule. Le témoin
lumineux du système d'airbags
SRS montrera l'opération
normale en s'allumant pendant
environ 6 secondes quand le
contacteur de démarrage est mis
en position “ON”.
Page 469 of 488
469
7
For owners
Les composants suivants sont contrôlés par l'indicateur: ●Capteur frontal secondaire (côté droit)
● Capteur frontal secondaire (côté gauche)
● Module de contrôle d'airbag (y-compris les capteurs d'impacts)
● Module de l'airbag frontal (côté conducteur)
● Module de l'airbag frontal (côté passager avant)
● Capteur de l'airbag latéral (côté droit du montant central)
● Capteur de l'airbag latéral (côté gauche du montant central)
● Capteur d'impact de porte (côté droit)
● Capteur d'impact de porte (côté gauche)
● Module de l'airbags latéral (côté conducteur)
● Module de l'airbag latéral (côté passager avant)
● Capteur des airbags rideaux (côté droit de la roue arrière)
● Capteur des airbags rideaux (côté gauche de la roue arrière)
● Module des airbags rideaux (côté droit)
● Module des airbags rideaux (côté gauche)
● Capteur satellite de sécurité (sous le siège arrière du milieu)
● Prétensionneur de ceinture de sécurité (côté conducteur)
● Prétensionneur de ceinture de sécurité (côté passager avant)
● Bouton de boucle de ceinture de sécurité (côté passager avant)
● Capteur du système de détection de l'occupant passager avant
● Module de commande de détection de l'occupant passager avant
● Témoin indicateur MARCHE et ARRÊT de l'airbag frontal du
passager avant
● Tous les câblages connexes
Page 470 of 488

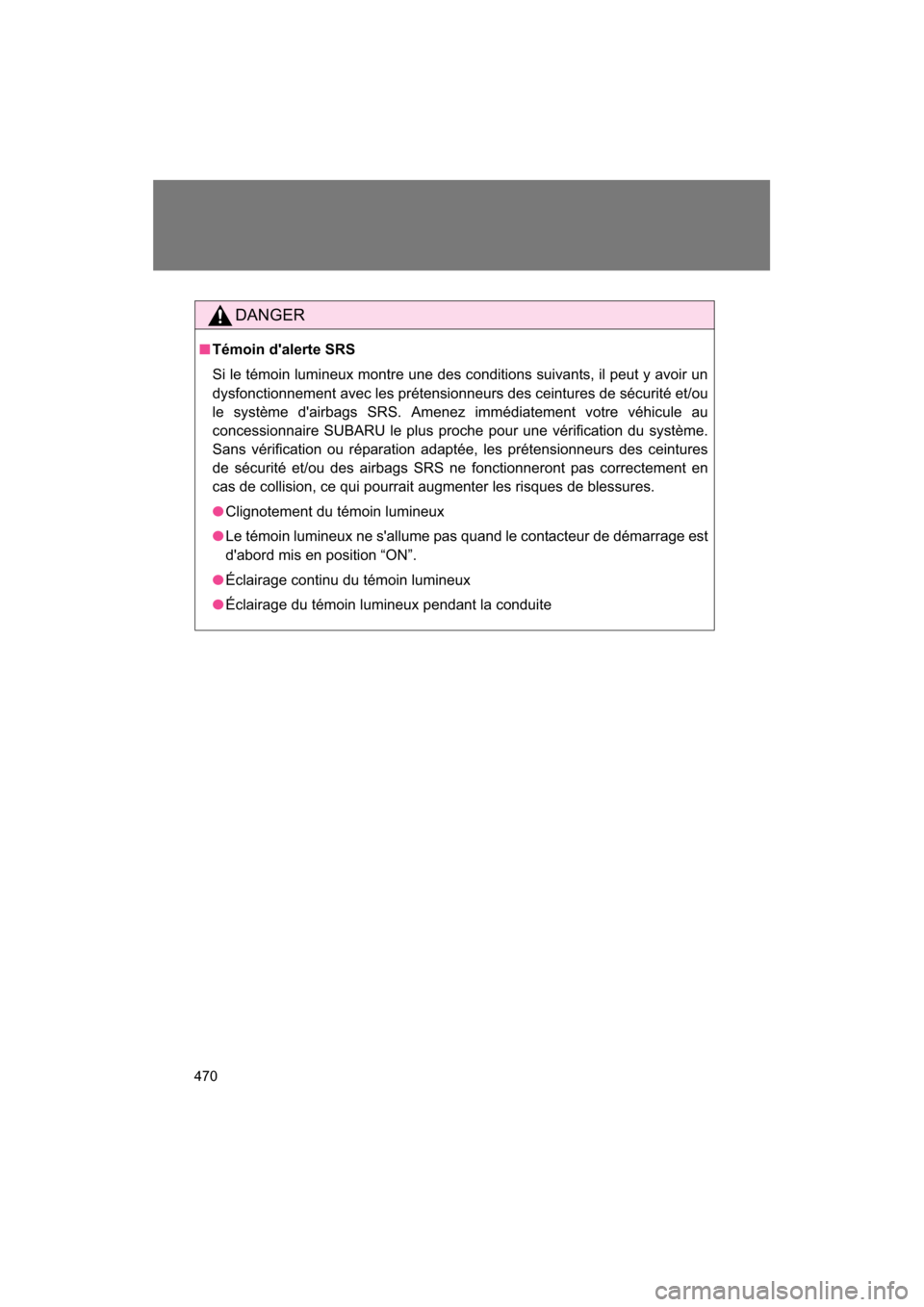

470
DANGER
■Témoin d'alerte SRS
Si le témoin lumineux montre une des conditions suivants, il peut y avoir un
dysfonctionnement avec les prétensionneurs des ceintures de sécurité et/ou
le système d'airbags SRS. Amenez immédiatement votre véhicule au
concessionnaire SUBARU le plus proche pour une vérification du système.
Sans vérification ou réparation adaptée, les prétensionneurs des ceintures
de sécurité et/ou des airbags SRS ne fonctionneront pas correctement en
cas de collision, ce qui pourrait augmenter les risques de blessures.
●Clignotement du témoin lumineux
●Le témoin lumineux ne s'allume pas quand le contacteur de démarrage est
d'abord mis en position “ON”.
●Éclairage continu du témoin lumineux
●Éclairage du témoin lumineux pendant la conduite
