Page 2438 of 2453

WI-154
Bulkhead Wiring Harness (In Compartment)
WIRING SYSTEM

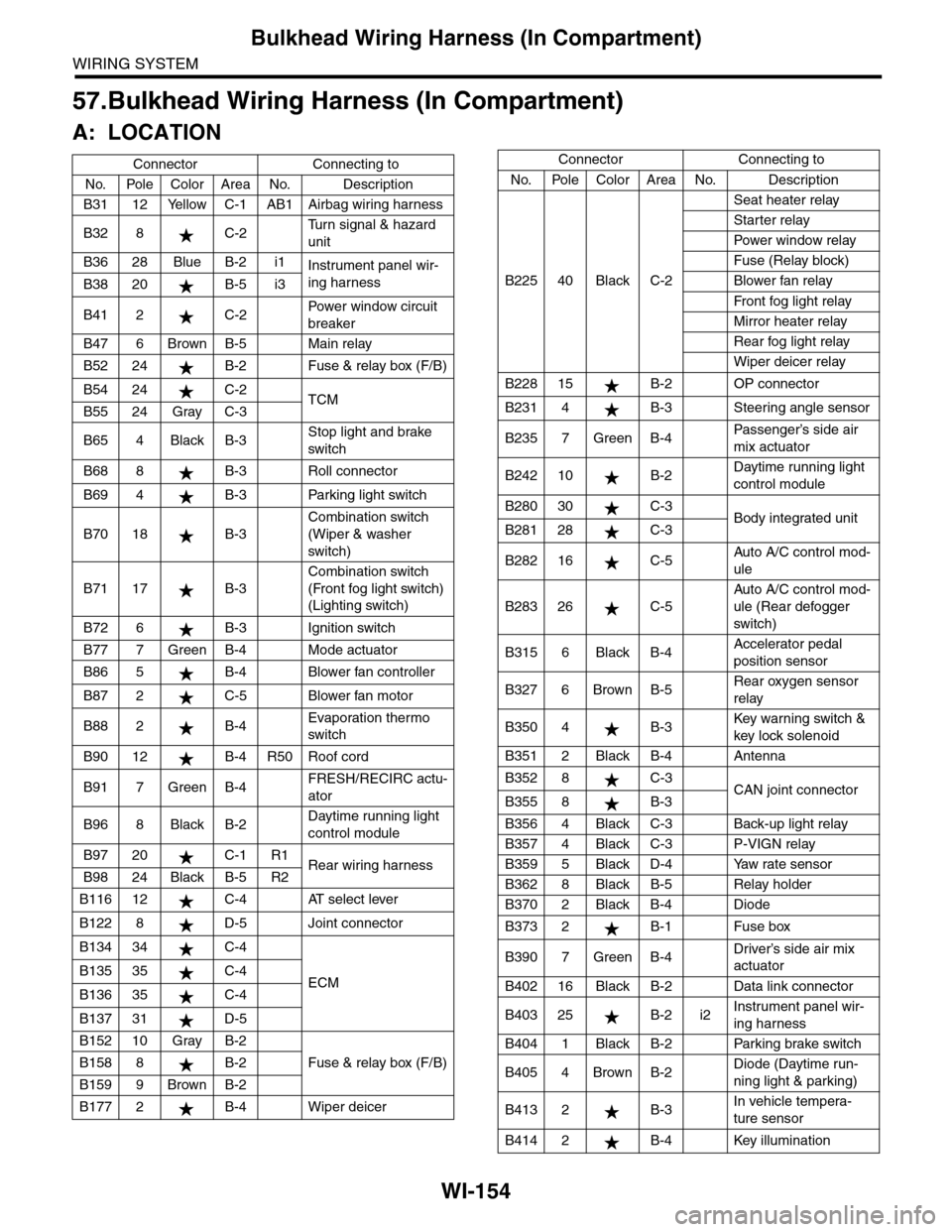

57.Bulkhead Wiring Harness (In Compartment)
A: LOCATION
Connector Connecting to
No. Pole Color Area No. Description
B31 12 Yellow C-1 AB1 Airbag wiring harness
B32 8 C-2Tu r n s i g n a l & h a z a r d
unit
B36 28 Blue B-2 i1Instrument panel wir-
ing harnessB38 20 B-5 i3
B41 2 C-2Powe r w in d ow ci r cu i t
breaker
B47 6 Brown B-5 Main relay
B52 24 B-2 Fuse & relay box (F/B)
B54 24 C-2TCMB55 24 Gray C-3
B65 4 Black B-3Stop light and brake
switch
B68 8 B-3 Roll connector
B69 4 B-3 Parking light switch
B70 18 B-3
Combination switch
(Wiper & washer
switch)
B71 17 B-3
Combination switch
(Front fog light switch)
(Lighting switch)
B72 6 B-3 Ignition switch
B77 7 Green B-4 Mode actuator
B86 5 B-4 Blower fan controller
B87 2 C-5 Blower fan motor
B88 2 B-4Evaporation thermo
switch
B90 12 B-4 R50 Roof cord
B91 7 Green B-4FRESH/RECIRC actu-
ator
B96 8 Black B-2Daytime running light
control module
B97 20 C-1 R1Rear wiring harnessB98 24 Black B-5 R2
B116 12 C-4 AT select lever
B122 8 D-5 Joint connector
B134 34 C-4
ECMB135 35 C-4
B136 35 C-4
B137 31 D-5
B152 10 Gray B-2
Fuse & relay box (F/B)B158 8 B-2
B159 9 Brown B-2
B177 2 B-4 Wiper deicer
B225 40 Black C-2
Seat heater relay
Starter relay
Pow er w i n dow r el ay
Fuse (Relay block)
Blower fan relay
Fr o nt fog li g ht r el ay
Mirror heater relay
Rear fog light relay
Wiper deicer relay
B228 15 B-2 OP connector
B231 4 B-3 Steering angle sensor
B235 7 Green B-4Passenger’s side air
mix actuator
B242 10 B-2Daytime running light
control module
B280 30 C-3Body integrated unitB281 28 C-3
B282 16 C-5Auto A/C control mod-
ule
B283 26 C-5
Auto A/C control mod-
ule (Rear defogger
switch)
B315 6 Black B-4Accelerator pedal
position sensor
B327 6 Brown B-5Rear oxygen sensor
relay
B350 4 B-3Key war ning switch &
key lock solenoid
B351 2 Black B-4 Antenna
B352 8 C-3CAN joint connectorB355 8 B-3
B356 4 Black C-3 Back-up light relay
B357 4 Black C-3 P-VIGN relay
B359 5 Black D-4 Yaw rate sensor
B362 8 Black B-5 Relay holder
B370 2 Black B-4 Diode
B373 2 B-1 Fuse box
B390 7 Green B-4Driver’s side air mix
actuator
B402 16 Black B-2 Data link connector
B403 25 B-2 i2Instrument panel wir-
ing harness
B404 1 Black B-2 Parking brake switch
B405 4 Brown B-2Diode (Daytime run-
ning light & parking)
B413 2 B-3In vehicle tempera-
ture sensor
B414 2 B-4 Key illumination
Connector Connecting to
No. Pole Color Area No. Description
Page 2441 of 2453

WI-157
Engine Wiring Harness and Transmission Cord
WIRING SYSTEM

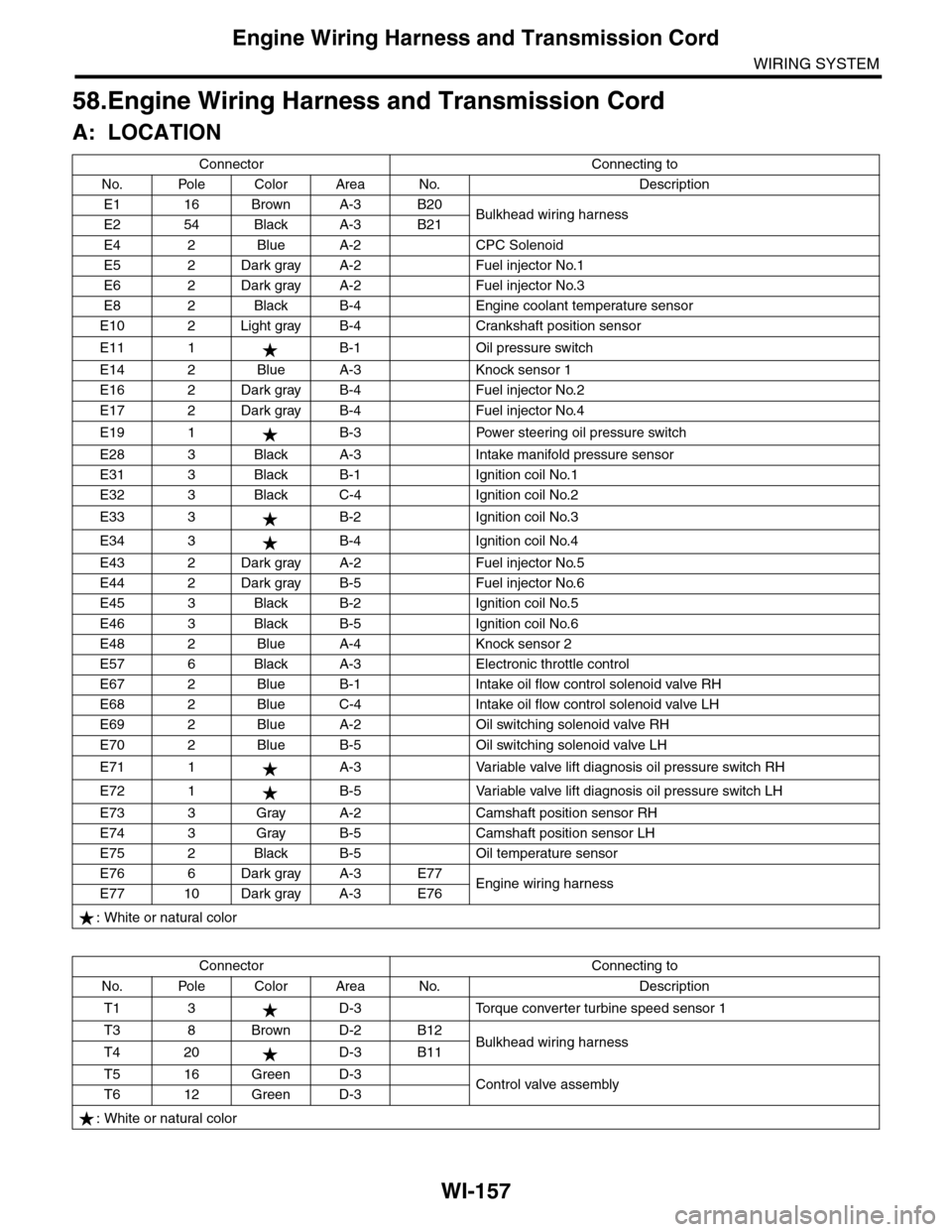

58.Engine Wiring Harness and Transmission Cord
A: LOCATION
Connector Connecting to
No. Pole Color Area No. Description
E1 16 Brown A-3 B20Bulkhead wiring harnessE2 54 Black A-3 B21
E4 2 Blue A-2 CPC Solenoid
E5 2 Dark gray A-2 Fuel injector No.1
E6 2 Dark gray A-2 Fuel injector No.3
E8 2 Black B-4 Engine coolant temperature sensor
E10 2 Light gray B-4 Crankshaft position sensor
E11 1 B-1 Oil pressure switch
E14 2 Blue A-3 Knock sensor 1
E16 2 Dark gray B-4 Fuel injector No.2
E17 2 Dark gray B-4 Fuel injector No.4
E19 1 B-3 Power steering oil pressure switch
E28 3 Black A-3 Intake manifold pressure sensor
E31 3 Black B-1 Ignition coil No.1
E32 3 Black C-4 Ignition coil No.2
E33 3 B-2 Ignition coil No.3
E34 3 B-4 Ignition coil No.4
E43 2 Dark gray A-2 Fuel injector No.5
E44 2 Dark gray B-5 Fuel injector No.6
E45 3 Black B-2 Ignition coil No.5
E46 3 Black B-5 Ignition coil No.6
E48 2 Blue A-4 Knock sensor 2
E57 6 Black A-3 Electronic throttle control
E67 2 Blue B-1 Intake oil flow control solenoid valve RH
E68 2 Blue C-4 Intake oil flow control solenoid valve LH
E69 2 Blue A-2 Oil switching solenoid valve RH
E70 2 Blue B-5 Oil switching solenoid valve LH
E71 1 A-3 Variable valve lift diagnosis oil pressure switch RH
E72 1 B-5 Variable valve lift diagnosis oil pressure switch LH
E73 3 Gray A-2 Camshaft position sensor RH
E74 3 Gray B-5 Camshaft position sensor LH
E75 2 Black B-5 Oil temperature sensor
E76 6 Dark gray A-3 E77Engine wiring harnessE77 10 Dark gray A-3 E76
: White or natural color
Connector Connecting to
No. Pole Color Area No. Description
T1 3 D-3 Torque converter turbine speed sensor 1
T3 8 Brown D-2 B12Bulkhead wiring harnessT4 20 D-3 B11
T5 16 Green D-3Control valve assemblyT6 12 Green D-3
: White or natural color
Page 2443 of 2453

WI-159
Instrument Panel Wiring Harness
WIRING SYSTEM

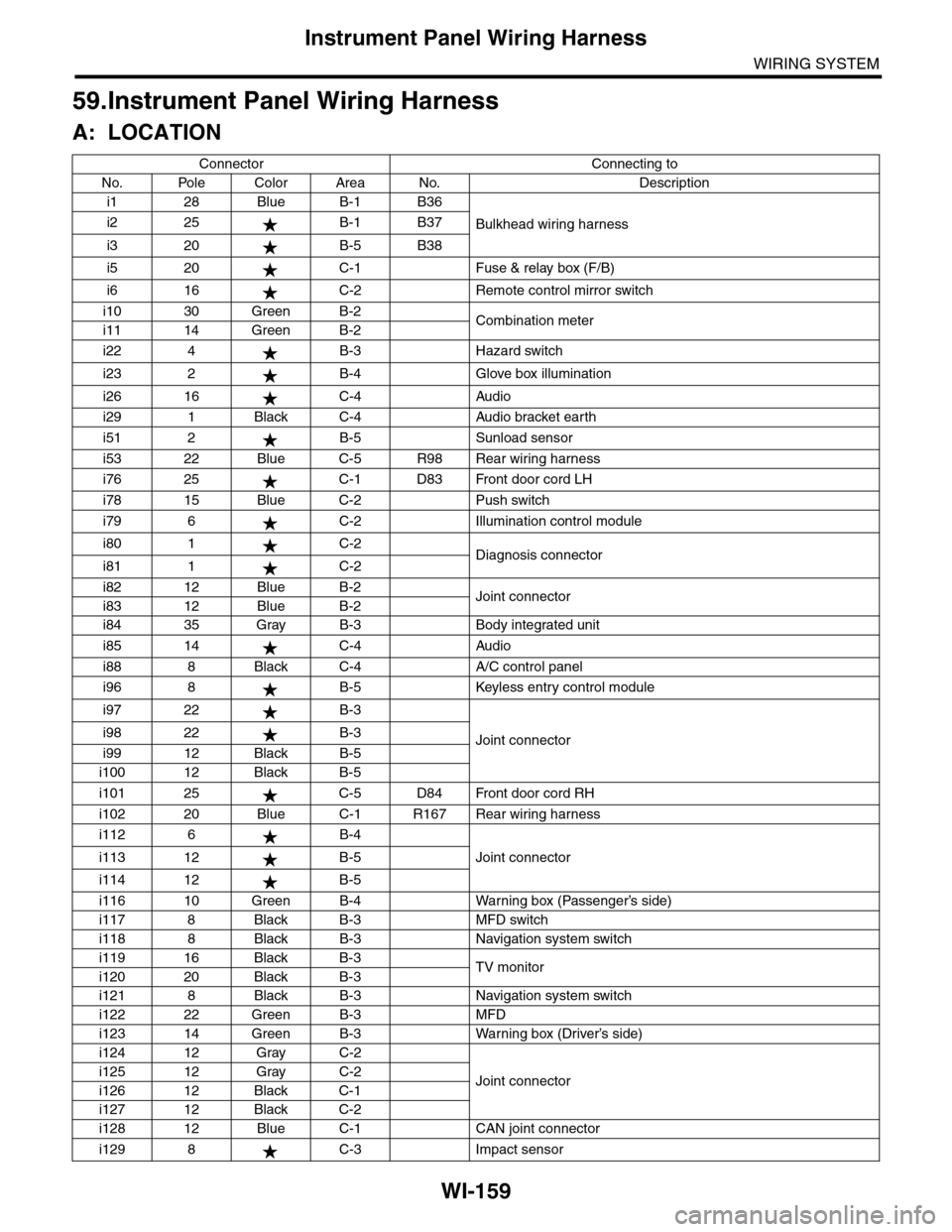

59.Instrument Panel Wiring Harness
A: LOCATION
Connector Connecting to
No. Pole Color Area No. Description
i1 28 Blue B-1 B36
Bulkhead wiring harnessi2 25 B-1 B37
i3 20 B-5 B38
i5 20 C-1 Fuse & relay box (F/B)
i6 16 C-2 Remote control mirror switch
i10 30 Green B-2Combination meteri11 14 Green B-2
i22 4 B-3 Hazard switch
i23 2 B-4 Glove box illumination
i26 16 C-4 Audio
i29 1 Black C-4 Audio bracket earth
i51 2 B-5 Sunload sensor
i53 22 Blue C-5 R98 Rear wiring harness
i76 25 C-1 D83 Front door cord LH
i78 15 Blue C-2 Push switch
i79 6 C-2 Illumination control module
i80 1 C-2Diagnosis connectori81 1 C-2
i82 12 Blue B-2Joint connectori83 12 Blue B-2
i84 35 Gray B-3 Body integrated unit
i85 14 C-4 Audio
i88 8 Black C-4 A/C control panel
i96 8 B-5 Keyless entry control module
i97 22 B-3
Joint connectori98 22 B-3
i99 12 Black B-5
i100 12 Black B-5
i101 25 C-5 D84 Front door cord RH
i102 20 Blue C-1 R167 Rear wiring harness
i112 6 B-4
Joint connectori113 12 B-5
i114 12 B-5
i116 10 Green B-4 Warning box (Passenger’s side)
i117 8 Black B-3 MFD switch
i118 8 Black B-3 Navigation system switch
i119 16 Black B-3TV monitori120 20 Black B-3
i121 8 Black B-3 Navigation system switch
i122 22 Green B-3 MFD
i123 14 Green B-3 Warning box (Driver’s side)
i124 12 Gray C-2
Joint connectori125 12 Gray C-2
i126 12 Black C-1
i127 12 Black C-2
i128 12 Blue C-1 CAN joint connector
i129 8 C-3 Impact sensor
Page 2445 of 2453

WI-161
Rear Wiring Harness
WIRING SYSTEM

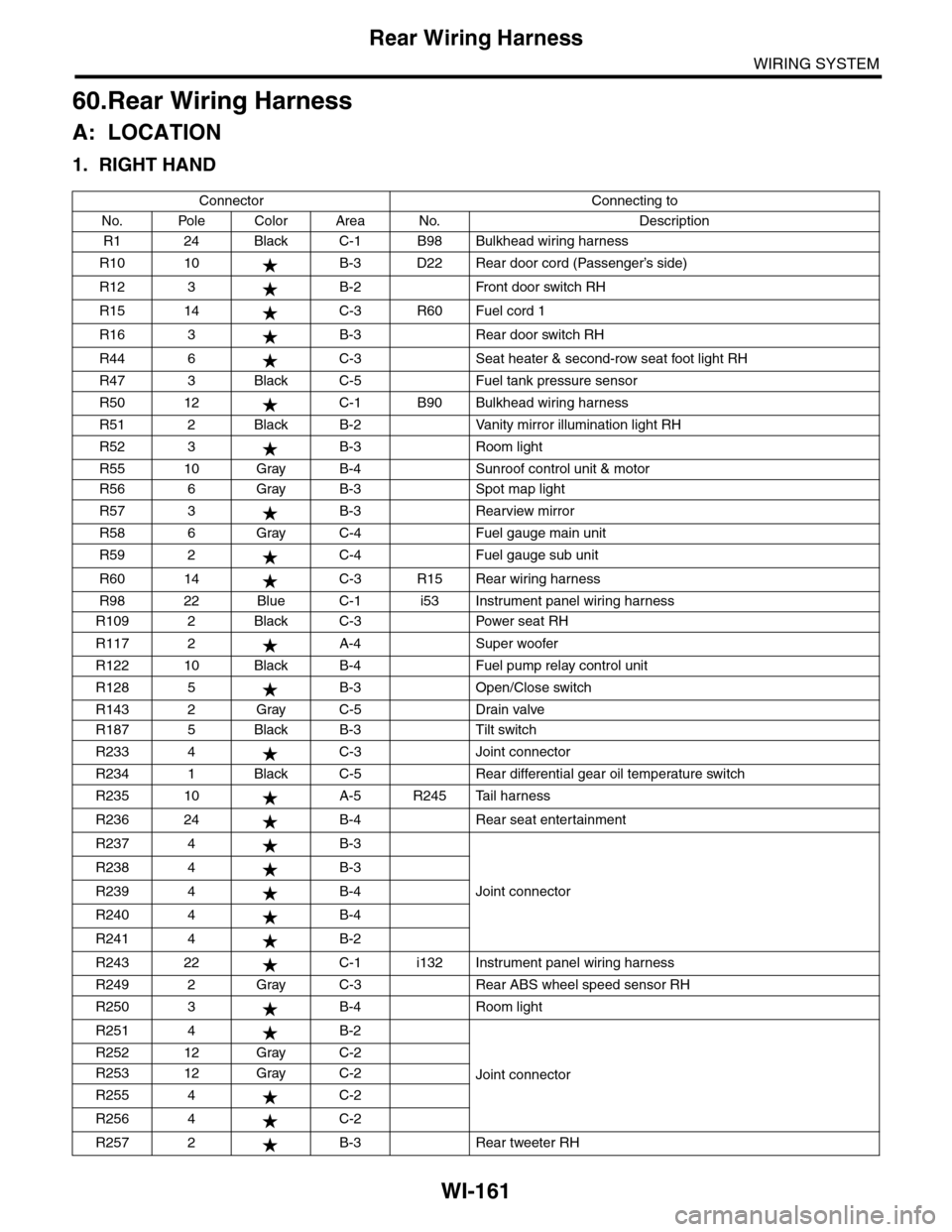

60.Rear Wiring Harness
A: LOCATION
1. RIGHT HAND
Connector Connecting to
No. Pole Color Area No. Description
R1 24 Black C-1 B98 Bulkhead wiring harness
R10 10 B-3 D22 Rear door cord (Passenger’s side)
R12 3 B-2 Front door switch RH
R15 14 C-3 R60 Fuel cord 1
R16 3 B-3 Rear door switch RH
R44 6 C-3 Seat heater & second-row seat foot light RH
R47 3 Black C-5 Fuel tank pressure sensor
R50 12 C-1 B90 Bulkhead wiring harness
R51 2 Black B-2 Vanity mirror illumination light RH
R52 3 B-3 Room light
R55 10 Gray B-4 Sunroof control unit & motor
R56 6 Gray B-3 Spot map light
R57 3 B-3 Rearview mirror
R58 6 Gray C-4 Fuel gauge main unit
R59 2 C-4 Fuel gauge sub unit
R60 14 C-3 R15 Rear wiring harness
R98 22 Blue C-1 i53 Instrument panel wiring harness
R109 2 Black C-3 Power seat RH
R117 2 A-4 Super woofer
R122 10 Black B-4 Fuel pump relay control unit
R128 5 B-3 Open/Close switch
R143 2 Gray C-5 Drain valve
R187 5 Black B-3 Tilt switch
R233 4 C-3 Joint connector
R234 1 Black C-5 Rear differential gear oil temperature switch
R235 10 A-5 R245 Tail harness
R236 24 B-4 Rear seat entertainment
R237 4 B-3
Joint connector
R238 4 B-3
R239 4 B-4
R240 4 B-4
R241 4 B-2
R243 22 C-1 i132 Instrument panel wiring harness
R249 2 Gray C-3 Rear ABS wheel speed sensor RH
R250 3 B-4 Room light
R251 4 B-2
Joint connector
R252 12 Gray C-2
R253 12 Gray C-2
R255 4 C-2
R256 4 C-2
R257 2 B-3 Rear tweeter RH
Page 2446 of 2453

WI-162
Rear Wiring Harness
WIRING SYSTEM

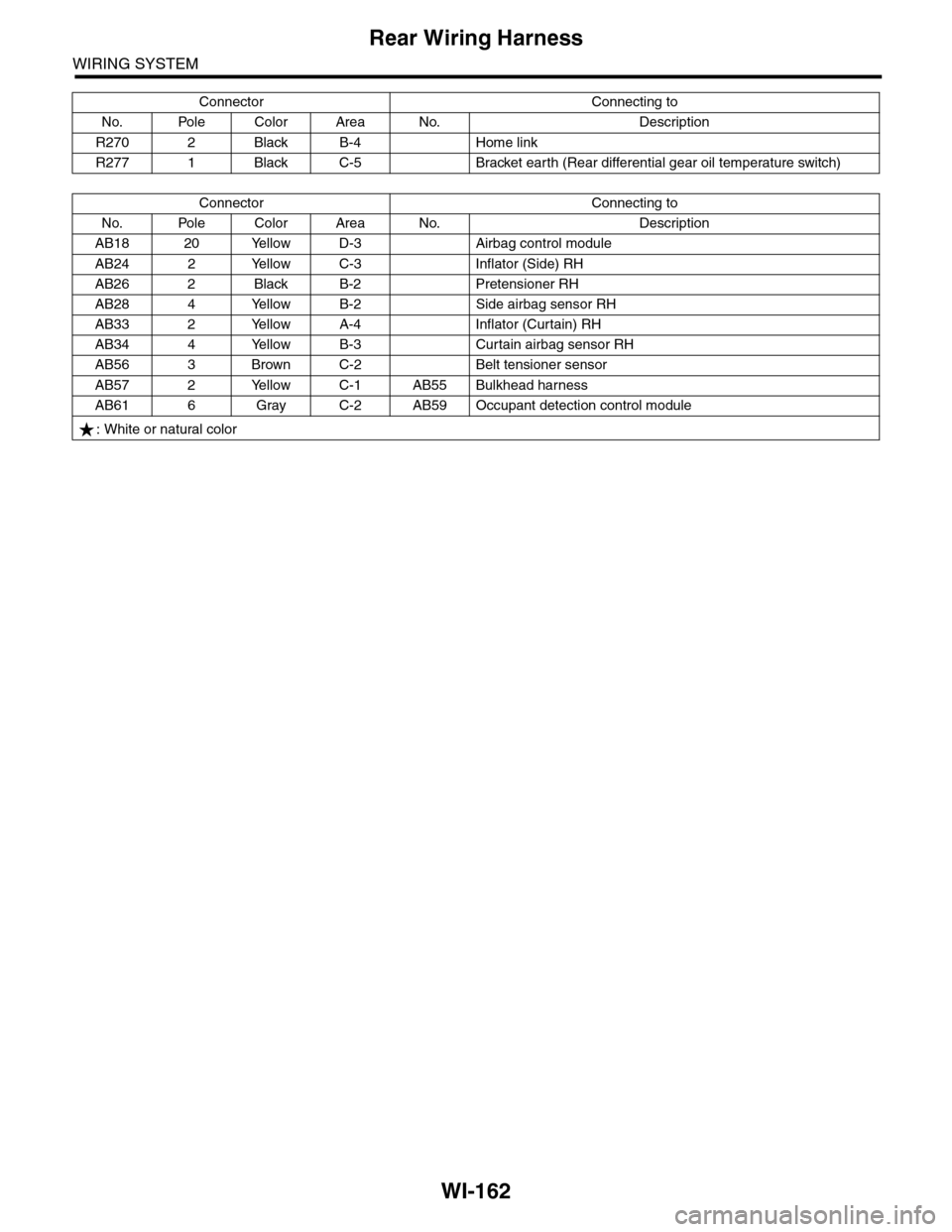

R270 2 Black B-4 Home link
R277 1 Black C-5 Bracket earth (Rear differential gear oil temperature switch)
Connector Connecting to
No. Pole Color Area No. Description
AB18 20 Yellow D-3 Airbag control module
AB24 2 Yellow C-3 Inflator (Side) RH
AB26 2 Black B-2 Pretensioner RH
AB28 4 Yellow B-2 Side airbag sensor RH
AB33 2 Yellow A-4 Inflator (Curtain) RH
AB34 4 Yellow B-3 Curtain airbag sensor RH
AB56 3 Brown C-2 Belt tensioner sensor
AB57 2 Yellow C-1 AB55 Bulkhead harness
AB61 6 Gray C-2 AB59 Occupant detection control module
: White or natural color
Connector Connecting to
No. Pole Color Area No. Description
Page 2448 of 2453

WI-164
Rear Wiring Harness
WIRING SYSTEM

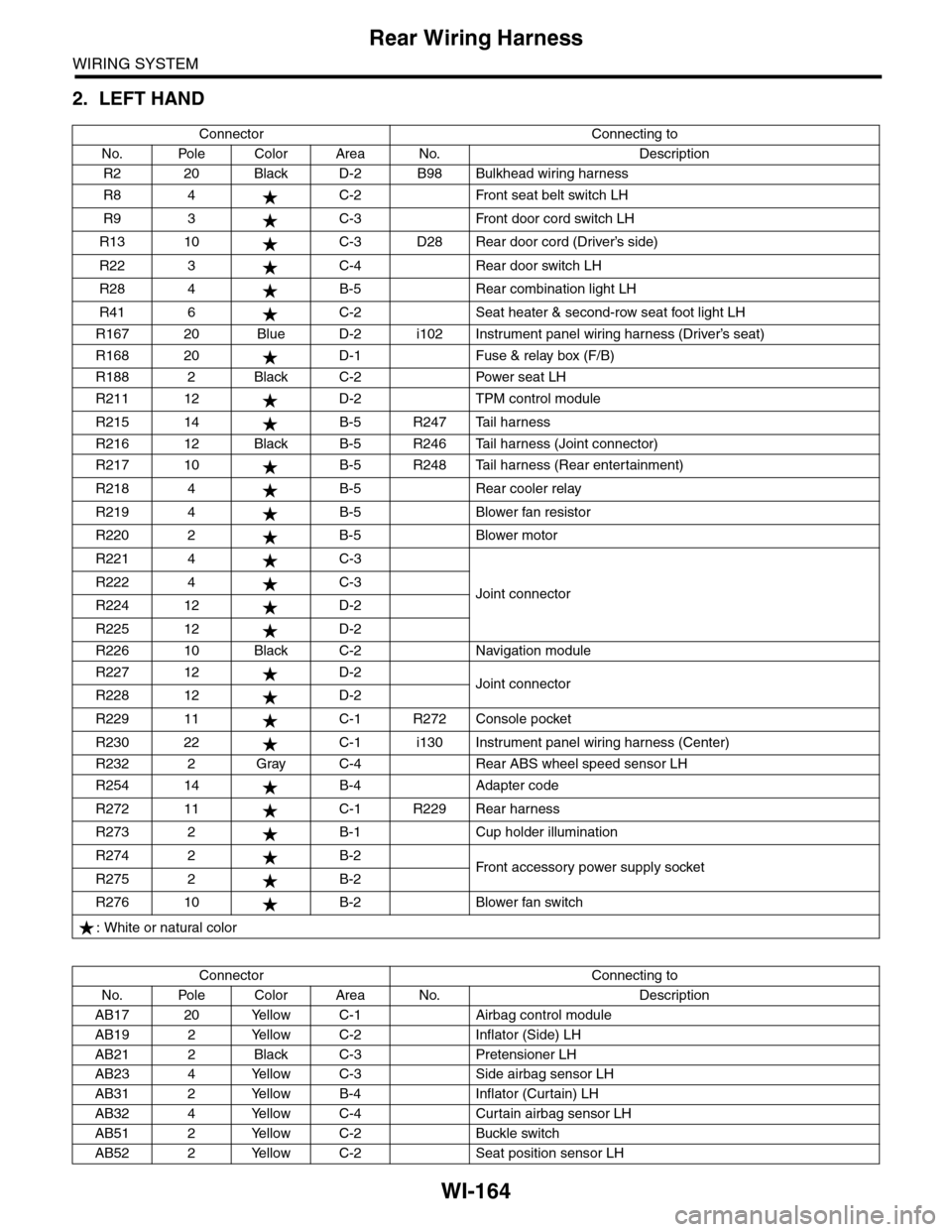

2. LEFT HAND
Connector Connecting to
No. Pole Color Area No. Description
R2 20 Black D-2 B98 Bulkhead wiring harness
R8 4 C-2 Front seat belt switch LH
R9 3 C-3 Front door cord switch LH
R13 10 C-3 D28 Rear door cord (Driver’s side)
R22 3 C-4 Rear door switch LH
R28 4 B-5 Rear combination light LH
R41 6 C-2 Seat heater & second-row seat foot light LH
R167 20 Blue D-2 i102 Instrument panel wiring harness (Driver’s seat)
R168 20 D-1 Fuse & relay box (F/B)
R188 2 Black C-2 Power seat LH
R211 12 D-2 TPM control module
R215 14 B-5 R247 Tail harness
R216 12 Black B-5 R246 Tail harness (Joint connector)
R217 10 B-5 R248 Tail harness (Rear entertainment)
R218 4 B-5 Rear cooler relay
R219 4 B-5 Blower fan resistor
R220 2 B-5 Blower motor
R221 4 C-3
Joint connectorR222 4 C-3
R224 12 D-2
R225 12 D-2
R226 10 Black C-2 Navigation module
R227 12 D-2Joint connectorR228 12 D-2
R229 11 C-1 R272 Console pocket
R230 22 C-1 i130 Instrument panel wiring harness (Center)
R232 2 Gray C-4 Rear ABS wheel speed sensor LH
R254 14 B-4 Adapter code
R272 11 C-1 R229 Rear harness
R273 2 B-1 Cup holder illumination
R274 2 B-2Fr o nt a cc es so r y p ower s up pl y s ocke tR275 2 B-2
R276 10 B-2 Blower fan switch
: White or natural color
Connector Connecting to
No. Pole Color Area No. Description
AB17 20 Yellow C-1 Airbag control module
AB19 2 Yellow C-2 Inflator (Side) LH
AB21 2 Black C-3 Pretensioner LH
AB23 4 Yellow C-3 Side airbag sensor LH
AB31 2 Yellow B-4 Inflator (Curtain) LH
AB32 4 Yellow C-4 Curtain airbag sensor LH
AB51 2 Yellow C-2 Buckle switch
AB52 2 Yellow C-2 Seat position sensor LH
