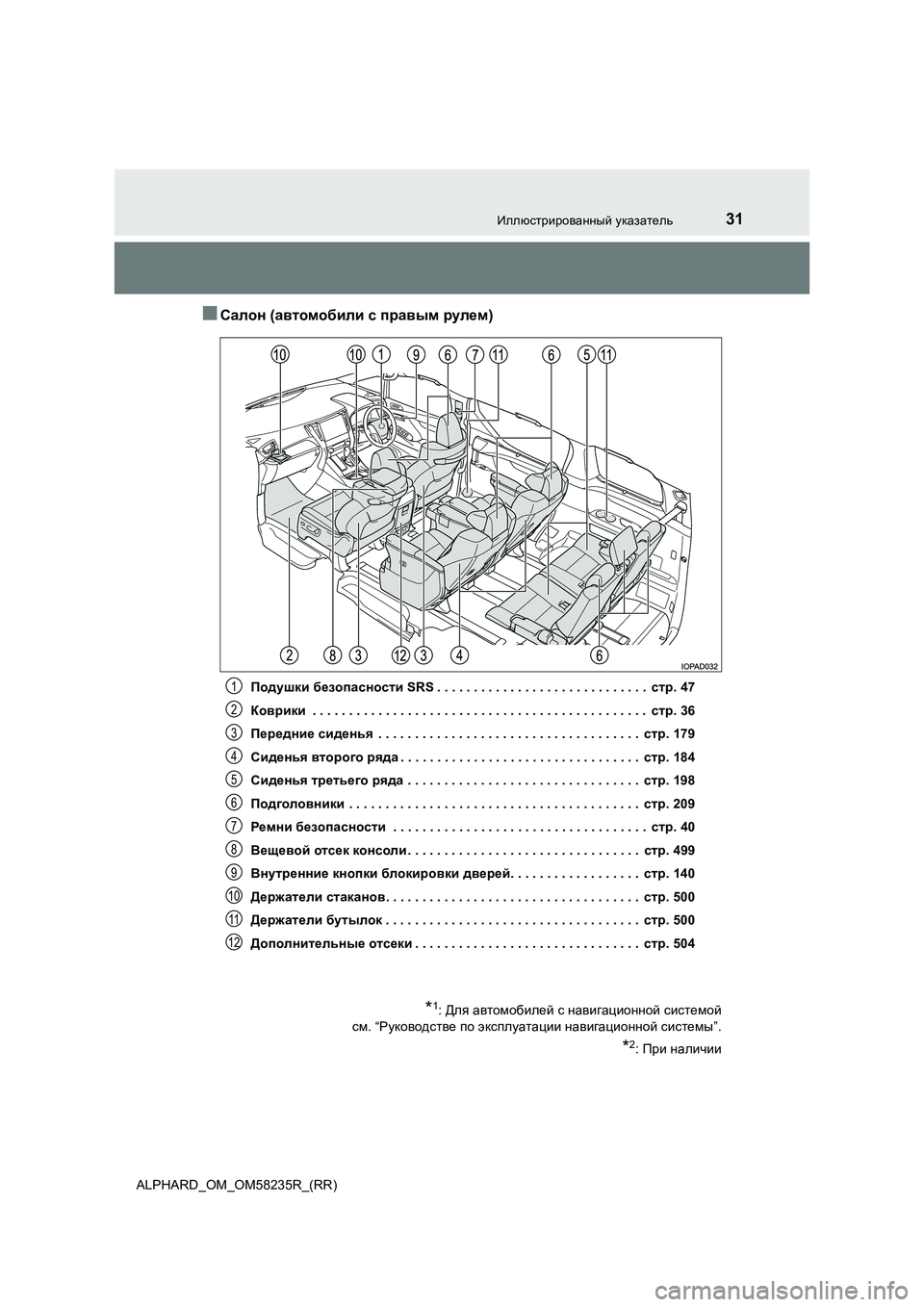

Page 31 of 712
31Иллюстрированный указатель
ALPHARD_OM_OM58235R_(RR)
■Салон (автомобили с правым рулем)
Подушки безопасности SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 47
Коврики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 36
Передние сиденья . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 179
Сиденья второго ряда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 184
Сиденья третьего ряда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 198
Подголовники . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 209
Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 40
Вещевой отсек консоли . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 499
Внутренние кнопки блокировки дверей. . . . . . . . . . . . . . . . . . стр. 140
Держатели стаканов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 500
Держатели бутылок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 500
Дополнительные отсеки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 504
*1: Для автомобилей с навигационной системой
см. “Руководстве по эксплуатации навигационной системы”.
*2: При наличии
1
2
3
4
5
6
7
8
9
10
11
12

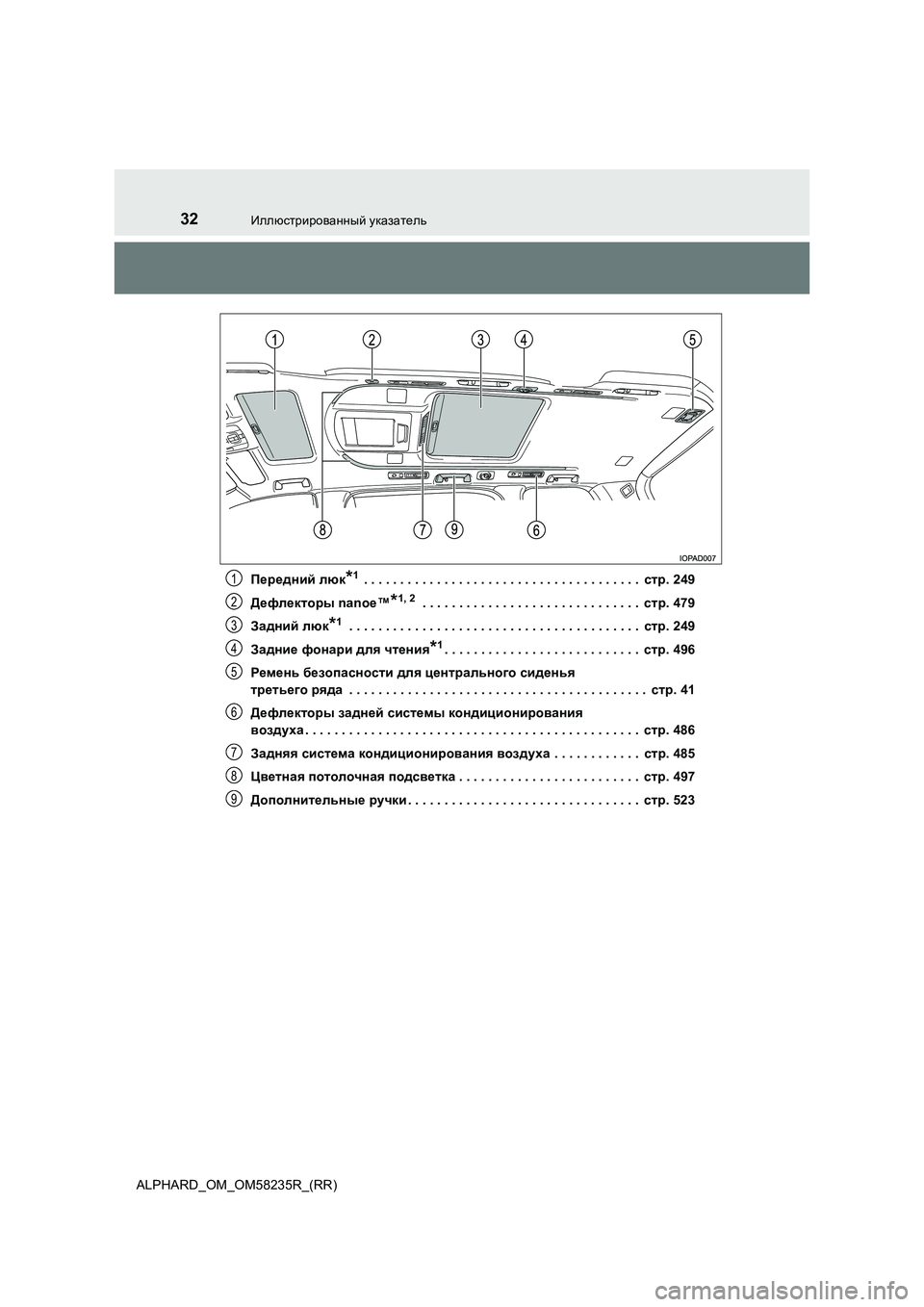

Page 32 of 712
32Иллюстрированный указатель
ALPHARD_OM_OM58235R_(RR)
Передний люк*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 249
Дефлекторы nanoe™*1, 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ст р. 479
Задний люк*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 249
Задние фонари для чтения*1. . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 496
Ремень безопасности для центрального сиденья
третьего ряда . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 41
Дефлекторы задней системы кондиционирования
воздуха . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 486
Задняя система кондиционирования воздуха . . . . . . . . . . . . стр. 485
Цветная потолочная подсветка . . . . . . . . . . . . . . . . . . . . . . . . . стр. 497
Дополнительные ручки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 523
1
2
3
4
5
6
7
8
9

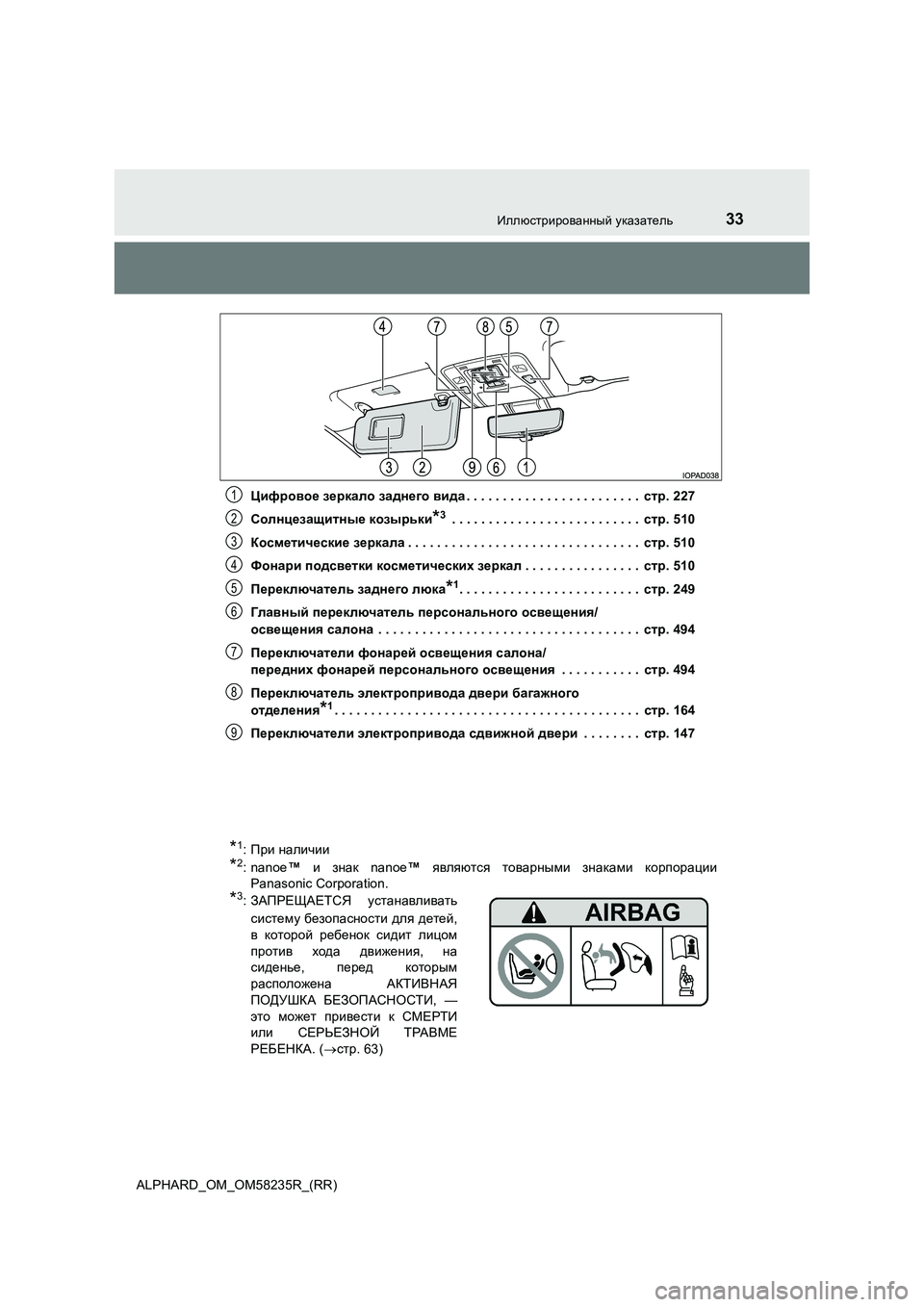

Page 33 of 712
33Иллюстрированный указатель
ALPHARD_OM_OM58235R_(RR)
Цифровое зеркало заднего вида . . . . . . . . . . . . . . . . . . . . . . . . стр. 227
Солнцезащитные козырьки*3 . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 510
Косметические зеркала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 510
Фонари подсветки косметических зеркал . . . . . . . . . . . . . . . . стр. 510
Переключатель заднего люка*1. . . . . . . . . . . . . . . . . . . . . . . . . стр. 249
Главный переключатель персонального освещения/
освещения салона . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 494
Переключатели фонарей освещения салона/
передних фонарей персонального освещения . . . . . . . . . . . стр. 494
Переключатель электропривода двери багажного
отделения*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 164
Переключатели электропривода сдвижной двери . . . . . . . . стр . 147
1
2
3
4
5
6
7
8
9
*1: При наличии
*2: nanoe™ и знак nanoe™ являются товарными знаками корпорации
Panasonic Corporation.
*3: ЗАПРЕЩАЕТСЯ устанавливать
систему безопасности для детей,
в которой ребенок сидит лицом
против хода движения, на
сиденье, перед которым
расположена АКТИВНАЯ
ПОДУШКА БЕЗОПАСНОСТИ, —
это может привести к СМЕРТИ
или СЕРЬЕЗНОЙ ТРАВМЕ
РЕБЕНКА. ( стр. 63)

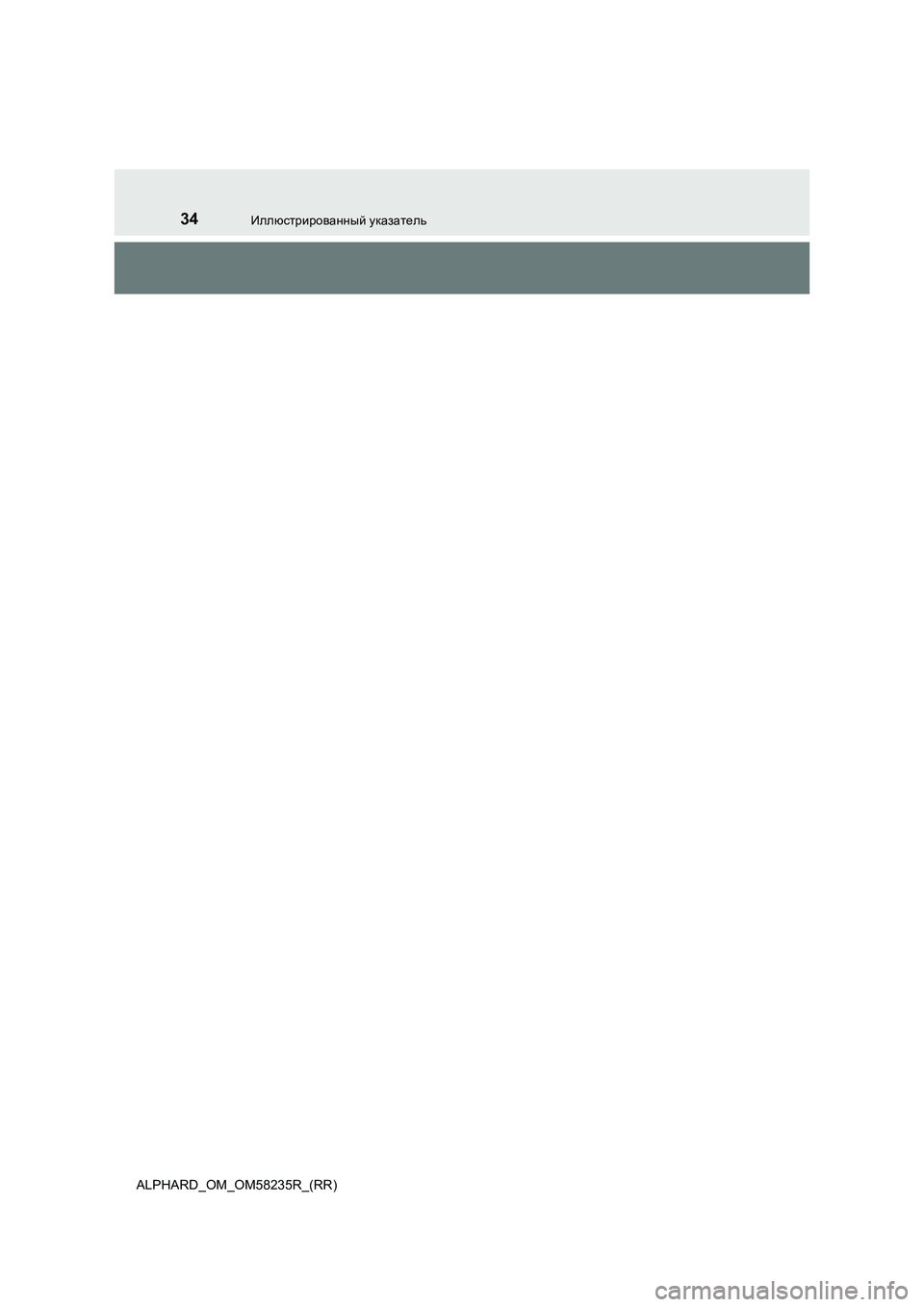

Page 34 of 712
34Иллюстрированный указатель
ALPHARD_OM_OM58235R_(RR)

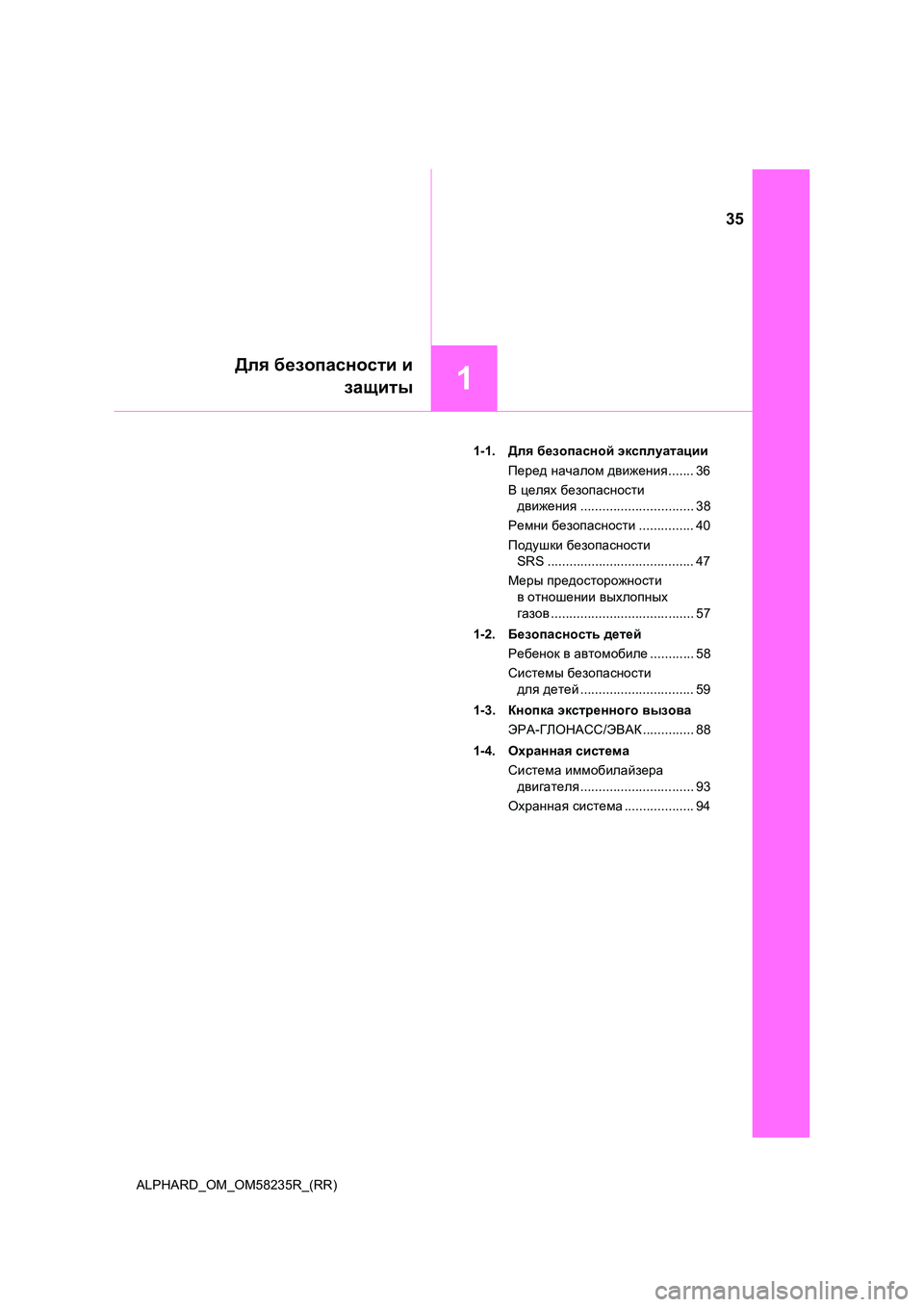

Page 35 of 712
35
1
Для безопасности и
защиты
ALPHARD_OM_OM58235R_(RR)
1-1. Для безопасной эксплуатации
Перед началом движения....... 36
В целях безопасности
движения ............................... 38
Ремни безопасности ............... 40
Подушки безопасности
SRS ........................................ 47
Меры предосторожности
вотношении выхлопных
газов ....................................... 57
1-2. Безопасность детей
Ребенок в автомобиле ............ 58
Системы безопасности
для детей ............................... 59
1-3. Кнопка экстренного вызова
ЭРА-ГЛОНАСС/ЭВАК .............. 88
1-4. Охранная система
Система иммобилайзера
двигателя ............................... 93
Охранная система ................... 94

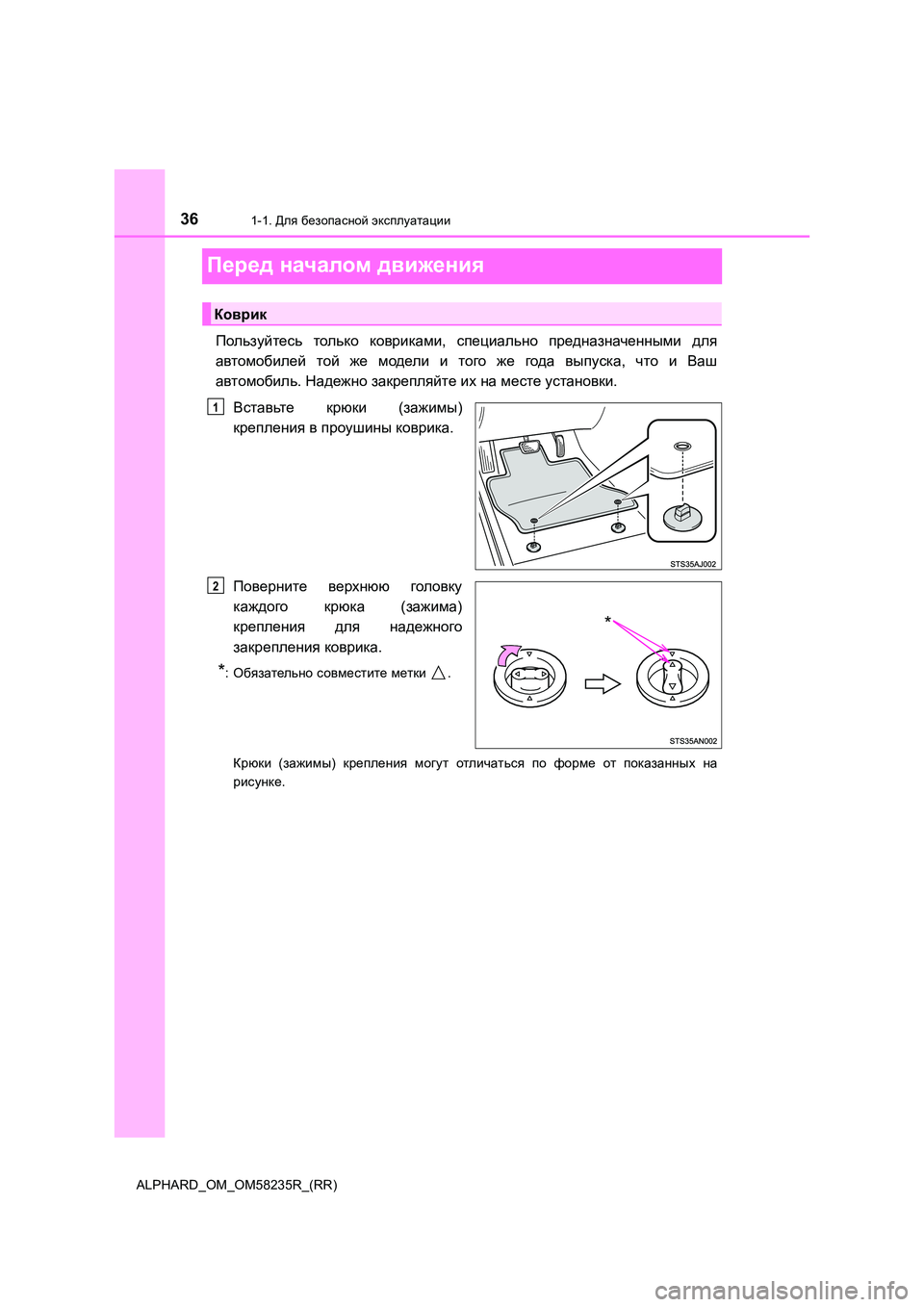

Page 36 of 712
361-1. Для безопасной эксплуатации
ALPHARD_OM_OM58235R_(RR)
Перед началом движения
Пользуйтесь только ковриками, специально предназначенными для
автомобилей той же модели и того же года выпуска, что и Ваш
автомобиль. Надежно закрепляйте их на месте установки.
Вставьте крюки (зажимы)
крепления в проушины коврика.
Поверните верхнюю головку
каждого крюка (зажима)
крепления для надежного
закрепления коврика.
*: Обязательно совместите метки .
Крюки (зажимы) крепления могут отличаться по форме от показанны х на
рисунке.
Коврик
1
*
O

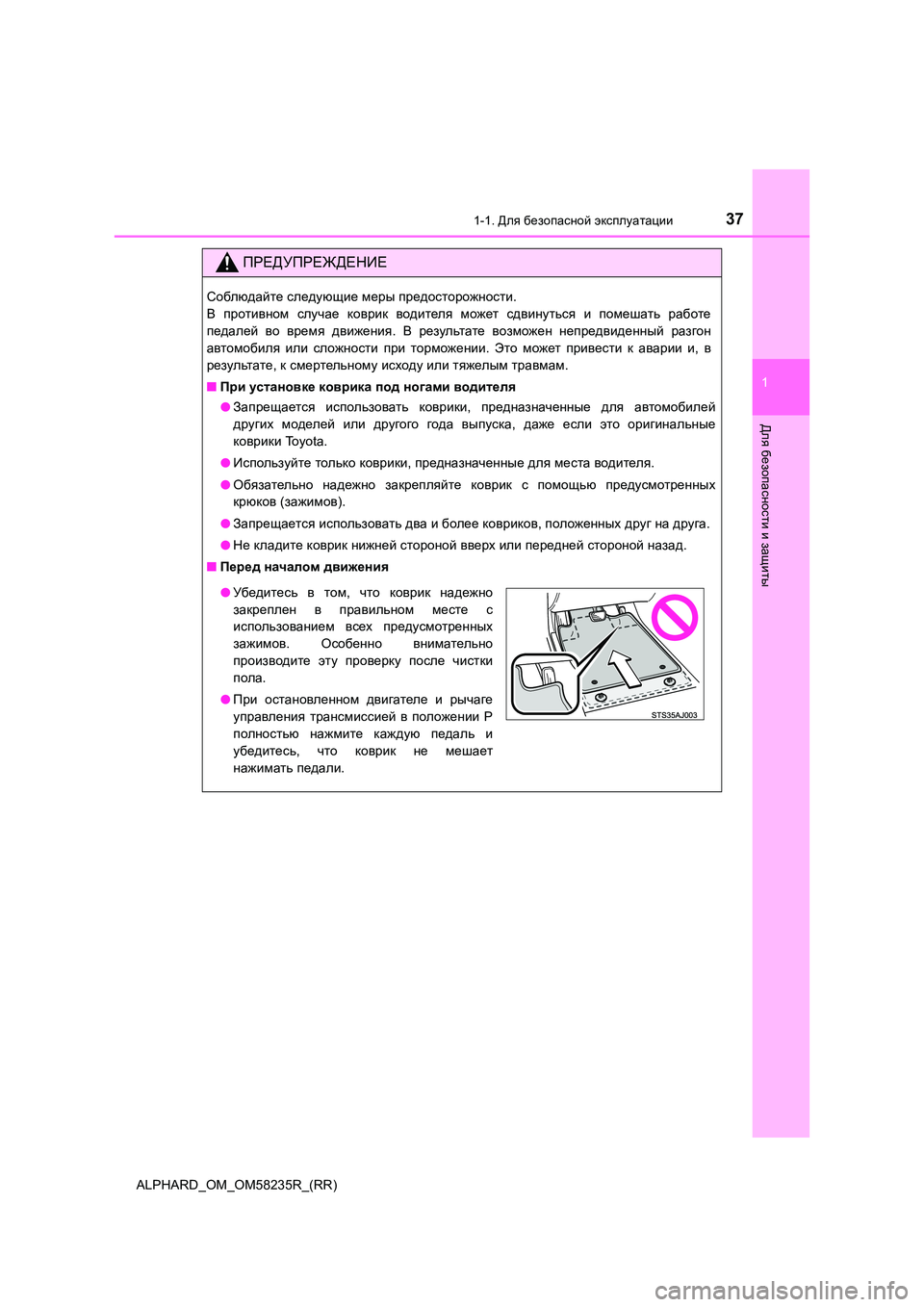

Page 37 of 712
371-1. Для безопасной эксплуатации
1
ALPHARD_OM_OM58235R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности.
В противном случае коврик водителя может сдвинуться и помешать работе
педалей во время движения. В результате возможен непредвиденный разгон
автомобиля или сложности при торможении. Это может привести к а варии и, в
результате, к смертельному исходу или тяжелым травмам.
■ При установке коврика под ногами водителя
● Запрещается использовать коврики, предназначенные для автомобилей
других моделей или другого года выпуска, даже если это оригинал ьные
коврики Toyota.
● Используйте только коврики, предназначенные для места водителя.
● Обязательно надежно закрепляйте коврик с помощью предусмотренных
крюков (зажимов).
● Запрещается использовать два и более ковриков, положенных друг на друга.
● Не кладите коврик нижней стороной вверх или передней стороной назад.
■ Перед началом движения
●Убедитесь в том, что коврик надежно
закреплен в правильном месте с
использованием всех предусмотренных
зажимов. Особенно внимательно
производите эту проверку после чистки
пола.
● При остановленном двигателе и рычаге
управления трансмиссией в положении P
полностью нажмите каждую педаль и
убедитесь, что коврик не мешает
нажимать педали.

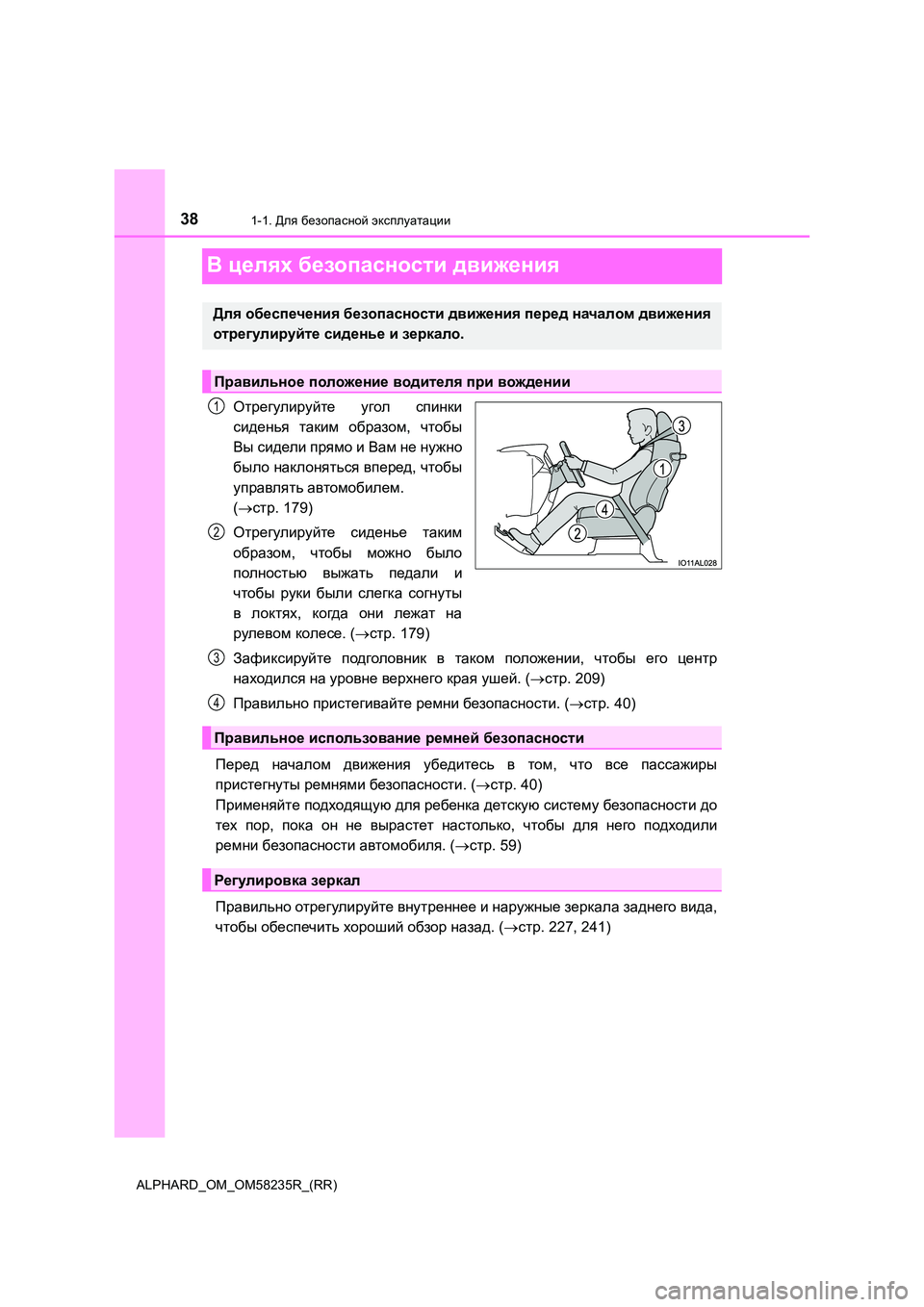

Page 38 of 712
381-1. Для безопасной эксплуатации
ALPHARD_OM_OM58235R_(RR)
В целях безопасности движения
Отрегулируйте угол спинки
сиденья таким образом, чтобы
Вы сидели прямо и Вам не нужно
было наклоняться вперед, чтобы
управлять автомобилем.
( стр. 179)
Отрегулируйте сиденье таким
образом, чтобы можно было
полностью выжать педали и
чтобы руки были слегка согнуты
в локтях, когда они лежат на
рулевом колесе. ( стр. 179)
Зафиксируйте подголовник в таком положении, чтобы его центр
находился на уровне верхнего края ушей. ( стр. 209)
Правильно пристегивайте ремни безопасности. ( стр. 40)
Перед началом движения убедитесь в том, что все пассажиры
пристегнуты ремнями безопасности. ( стр. 40)
Применяйте подходящую для ребенка детскую систему безопасности до
тех пор, пока он не вырастет настолько, чтобы для него подходил и
ремни безопасности автомобиля. ( стр. 59)
Правильно отрегулируйте внутреннее и наружные зеркала заднего в ида,
чтобы обеспечить хороший обзор назад. ( стр. 227, 241)
Для обеспечения безопасности движения перед началом движения
отрегулируйте сиденье и зеркало.
Правильное положение водителя при вождении
1
2
Правильное использование ремней безопасности
Регулировка зеркал
3
4

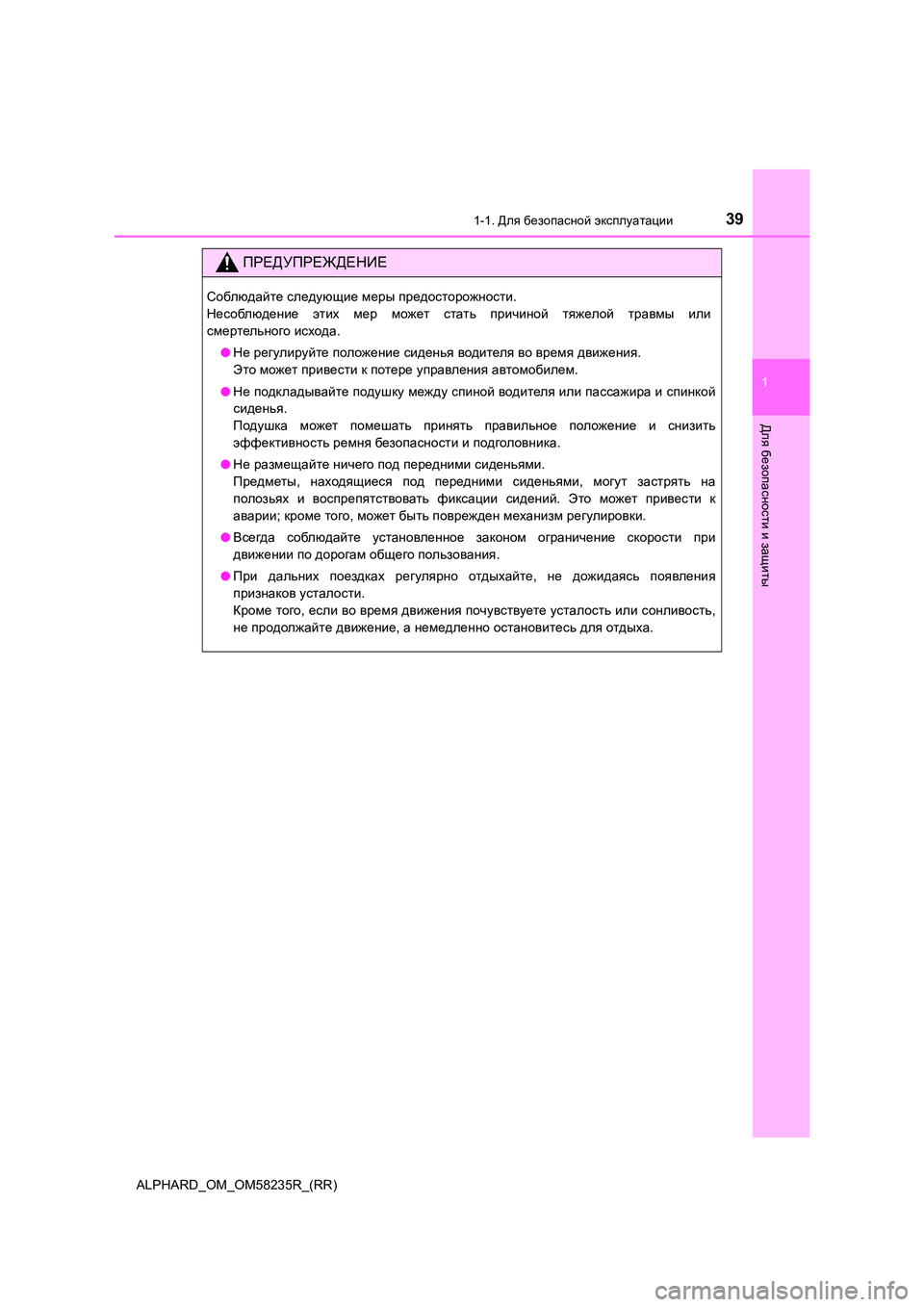

Page 39 of 712
391-1. Для безопасной эксплуатации
1
ALPHARD_OM_OM58235R_(RR)
Для безопасности и защиты
ПРЕДУПРЕЖДЕНИЕ
Соблюдайте следующие меры предосторожности.
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода.
● Не регулируйте положение сиденья водителя во время движения.
Это может привести к потере управления автомобилем.
● Не подкладывайте подушку между спиной водителя или пассажира и спинкой
сиденья.
Подушка может помешать принять правильное положение и снизить
эффективность ремня безопасности и подголовника.
● Не размещайте ничего под передними сиденьями.
Предметы, находящиеся под передними сиденьями, могут застрять н а
полозьях и воспрепятствовать фиксации сидений. Это может привес ти к
аварии; кроме того, может быть поврежден механизм регулировки.
● Всегда соблюдайте установленное законом ограничение скорости при
движении по дорогам общего пользования.
● При дальних поездках регулярно отдыхайте, не дожидаясь появления
признаков усталости.
Кроме того, если во время движения почувствуете усталость или с онливость,
не продолжайте движение, а немедленно остановитесь для отдыха.

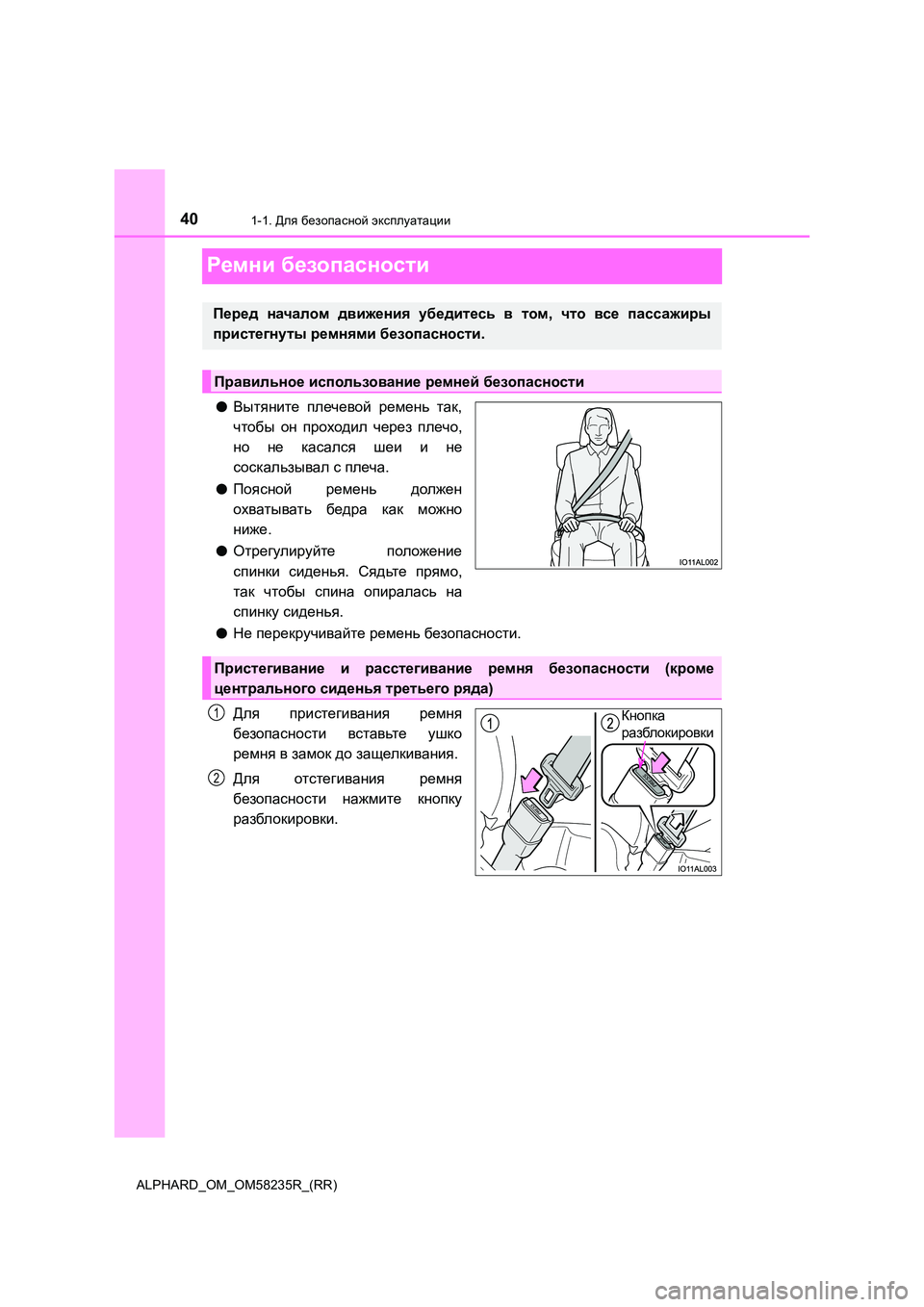

Page 40 of 712
401-1. Для безопасной эксплуатации
ALPHARD_OM_OM58235R_(RR)
Ремни безопасности
●Вытяните плечевой ремень так,
чтобы он проходил через плечо,
но не касался шеи и не
соскальзывал с плеча.
● Поясной ремень должен
охватывать бедра как можно
ниже.
● Отрегулируйте положение
спинки сиденья. Сядьте прямо,
так чтобы спина опиралась на
спинку сиденья.
● Не перекручивайте ремень безопасности.
Для пристегивания ремня
безопасности вставьте ушко
ремня в замок до защелкивания.
Для отстегивания ремня
безопасности нажмите кнопку
разблокировки.
Перед началом движения убедитесь в том, что все пассажиры
пристегнуты ремнями безопасности.
Правильное использование ремней безопасности
Пристегивание и расстегивание ремня безопасности (кроме
центрального сиденья третьего ряда)
Кнопка
разблокировки
1
2
