TOYOTA AURIS 2016 Manuale duso (in Italian)

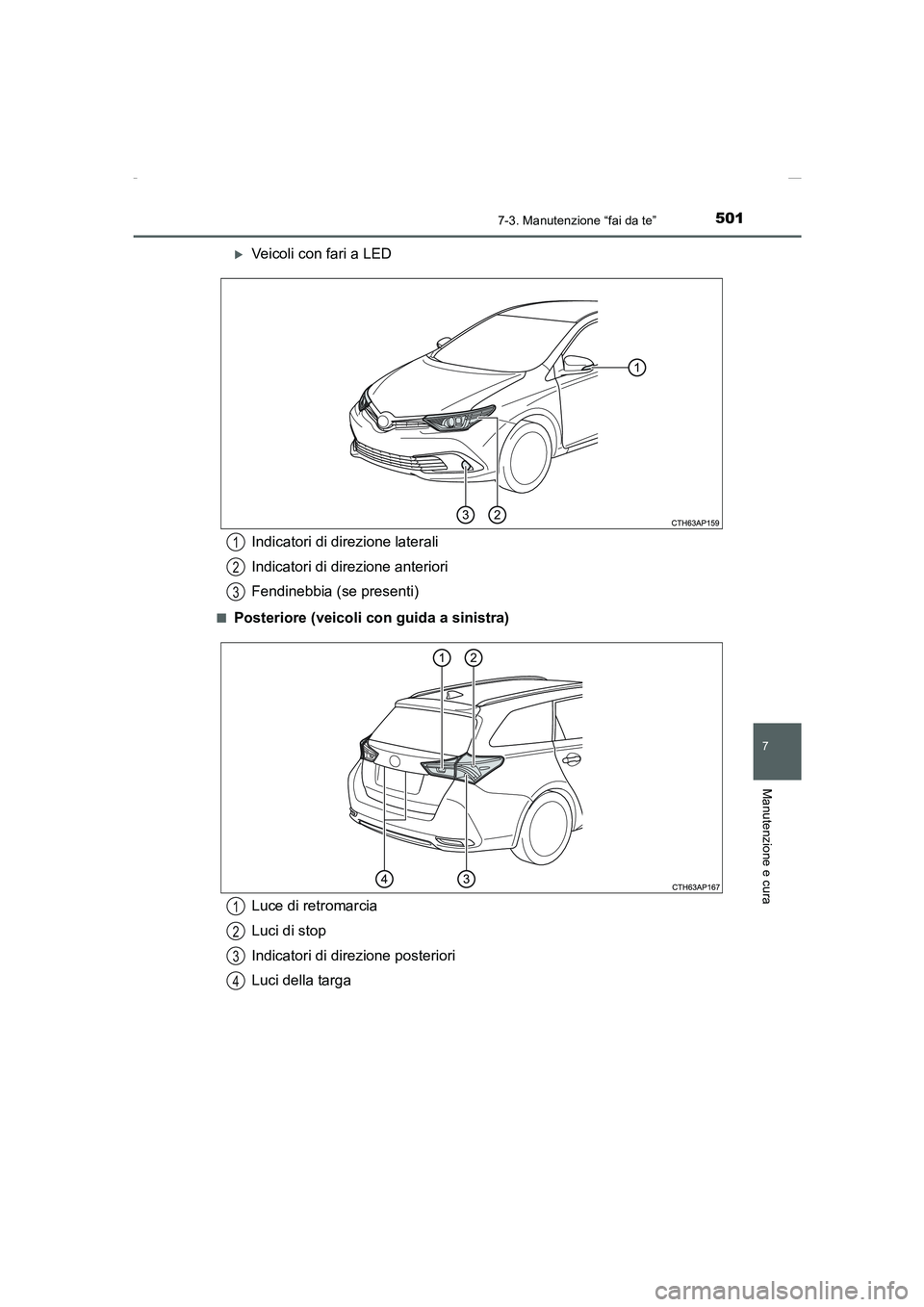

5017-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12J35L)
XVeicoli con fari a LED
■Posteriore (veicoli con guida a sinistra)
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
Luce di retromarcia
Luci di stop
Indicatori di direzione posteriori
Luci della targa1
2
3
4
AURIS Touring Sports_OM_EL_OM12J35L.book 501 ページ ２０１５年３月３日　火曜日　午後２時２８分

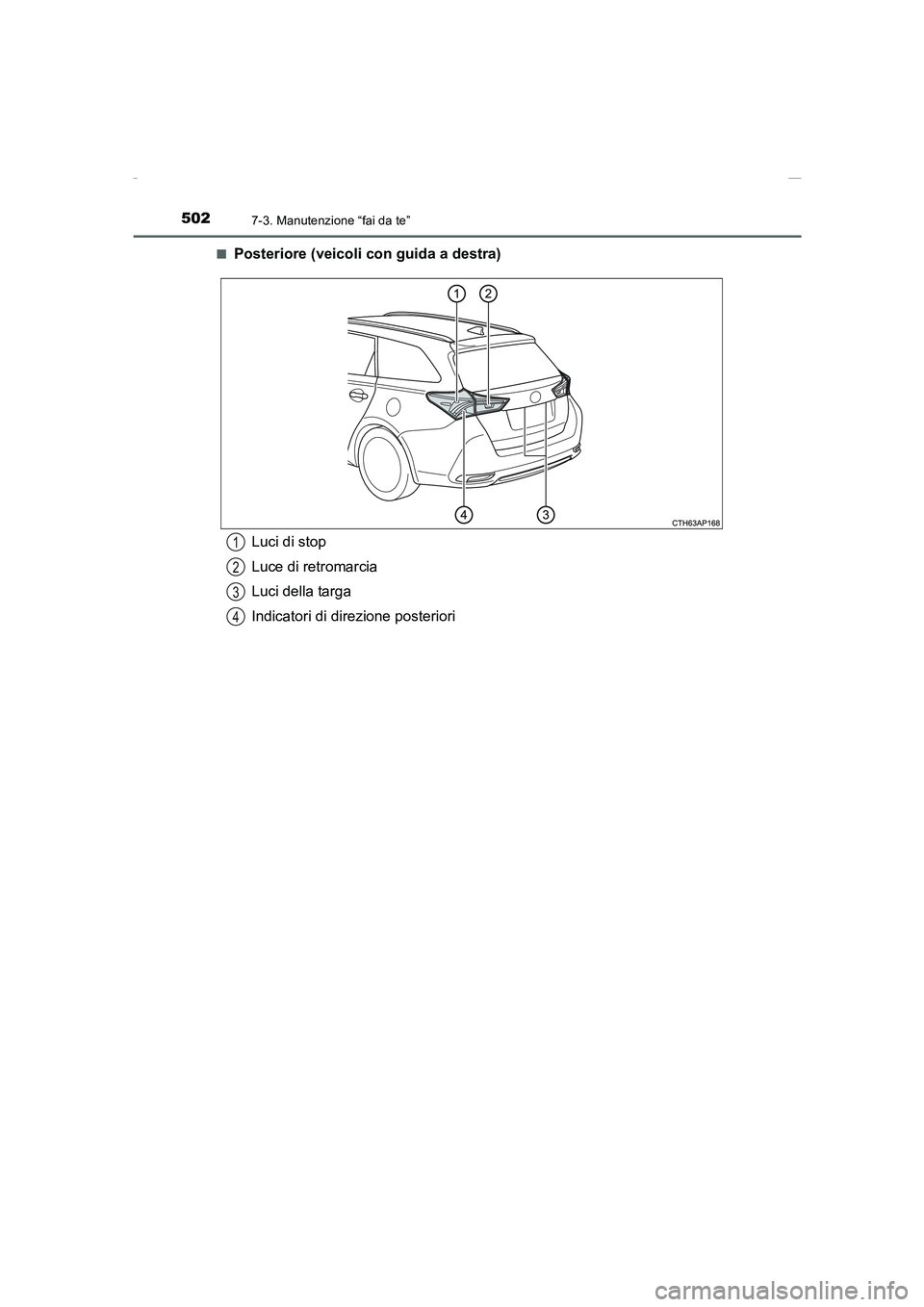

5027-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Posteriore (veicoli con guida a destra)
Luci di stop
Luce di retromarcia
Luci della targa
Indicatori di direzione posteriori1
2
3
4
AURIS Touring Sports_OM_EL_OM12J35L.book 502 ページ ２０１５年３月３日　火曜日　午後２時２８分

5037-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Fari (veicoli con fari alogeni)
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Rimuovere la copertura.
Ruotare il portalampada in
senso antiorario ed estrarlo.
Scollegare il connettore mentre
si preme lo sblocco.
Sostituzione delle lampadine
1
2
3
4
AURIS Touring Sports_OM_EL_OM12J35L.book 503 ページ ２０１５年３月３日　火曜日　午後２時２８分

5047-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12J35L)
Sostituire la lampadina e instal-
lare il portalampada.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare e serrare il portalam-
pada.
Smuovere leggermente il portalam-
pada per controllare che non sia
allentato, accendere una volta i fari
e verificare visivamente che la luce
non filtri dal supporto.
Installare il coperchio.
Per assicurarsi che il coperchio sia
fissato saldamente, allineare la
parte sporgente (A) con il centro
dell'area (B) indicata nell'illustra-
zione e spingere il perimetro del
coperchio con decisione.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
5
6
A
B
7
8
AURIS Touring Sports_OM_EL_OM12J35L.book 504 ページ ２０１５年３月３日　火曜日　午後２時２８分

5057-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Fendinebbia (se presenti)
Ruotare il volante nella dire-
zione opposta a quella della
lampadina da sostituire.
Ruotare il volante ad un punto che
consente alla mano di passare age-
volmente tra lo pneumatico e il rive-
stimento del parafango.
Rimuovere le 2 viti, poi rimuo-
vere parzialmente il rivestimento
del parafango.
Rimuovere parzialmente il rive-
stimento del parafango finché la
lampadina non è visibile.
Scollegare il connettore mentre
si preme lo sblocco.
1
2
3
4
AURIS Touring Sports_OM_EL_OM12J35L.book 505 ページ ２０１５年３月３日　火曜日　午後２時２８分

5067-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12J35L)
Ruotare il portalampada in
senso antiorario ed estrarlo.
Installare una nuova lampadina.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare in senso orario e serrare il
portalampada.
Installare il connettore.
Smuovere leggermente il connet-
tore per controllare che non sia
allentato, accendere una volta i fen-
dinebbia e verificare visivamente
che la luce non filtri dal supporto.
Quando si installa il rivestimento del parafango, installarlo portando
e a direzioni invertite.
Accertarsi che il rivestimento del parafango sia fissato all'interno del paraurti.
5
6
7
83
2
AURIS Touring Sports_OM_EL_OM12J35L.book 506 ページ ２０１５年３月３日　火曜日　午後２時２８分

5077-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Indicatori di direzione anteriori
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Quando si installa la lampadina, installarla portando e a dire-
zioni invertite.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
1
2
3
432
5
AURIS Touring Sports_OM_EL_OM12J35L.book 507 ページ ２０１５年３月３日　火曜日　午後２時２８分

5087-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Indicatori di direzione laterali
Rimuovere il coperchio
Inserire il cacciavite a testa piatta e
farlo scorrere lungo l'indicatore di
direzione laterale.
Per evitare danni al veicolo, avvol-
gere il cacciavite a testa piatta con
del nastro adesivo.
Premere sui 2 fermagli e rimuo-
vere l'indicatore di direzione
laterale dall'alloggiamento.
Rimuovere la presa dall'allog-
giamento dell'indicatore di dire-
zione laterale.
Rimuovere la lampadina.
1
2
3
4
AURIS Touring Sports_OM_EL_OM12J35L.book 508 ページ ２０１５年３月３日　火曜日　午後２時２８分

5097-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_Touring_Sports_EL (OM12J35L)
Sostituire la lampadina e instal-
lare la presa all'interno
dell'alloggiamento dell'indicatore
di direzione laterale.
Allineare le scanalature della presa
con l'alloggiamento dell'indicatore di
direzione laterale.
Con il cablaggio elettrico che
passa attraverso la parte infe-
riore dell'indicatore di direzione
laterale, installarlo all'interno
dell'alloggiamento.
Allineare le 6 linguette e instal-
lare il coperchio.
Dopo aver udito uno scatto, verifi-
care che il coperchio sia bloccato
saldamente in posizione.
5
6
7
AURIS Touring Sports_OM_EL_OM12J35L.book 509 ページ ２０１５年３月３日　火曜日　午後２時２８分

5107-3. Manutenzione “fai da te”
UK_AURIS_Touring_Sports_EL (OM12J35L)■
Luci di stop e indicatori di direzione posteriori
Aprire il portellone posteriore e
rimuovere le 2 viti. Rimuovere il
gruppo lampada tirandolo indie-
tro in linea retta.
Ruotare il portalampada in
senso antiorario.
Luci di stop
Indicatori di direzione poste-
riori
Rimuovere la lampadina.
Luci di stop
Indicatori di direzione poste-
riori
Quando si installa la lampadina, installarla portando e a dire-
zioni invertite.
Installare il gruppo lampada,
quindi installare le 2 viti.
Allineare la guida ( ) e il perno
( ) sul gruppo lampada con il
supporto quando lo si installa.
1
2
1
2
3
1
2
432
5
1
2
AURIS Touring Sports_OM_EL_OM12J35L.book 510 ページ ２０１５年３月３日　火曜日　午後２時２８分
