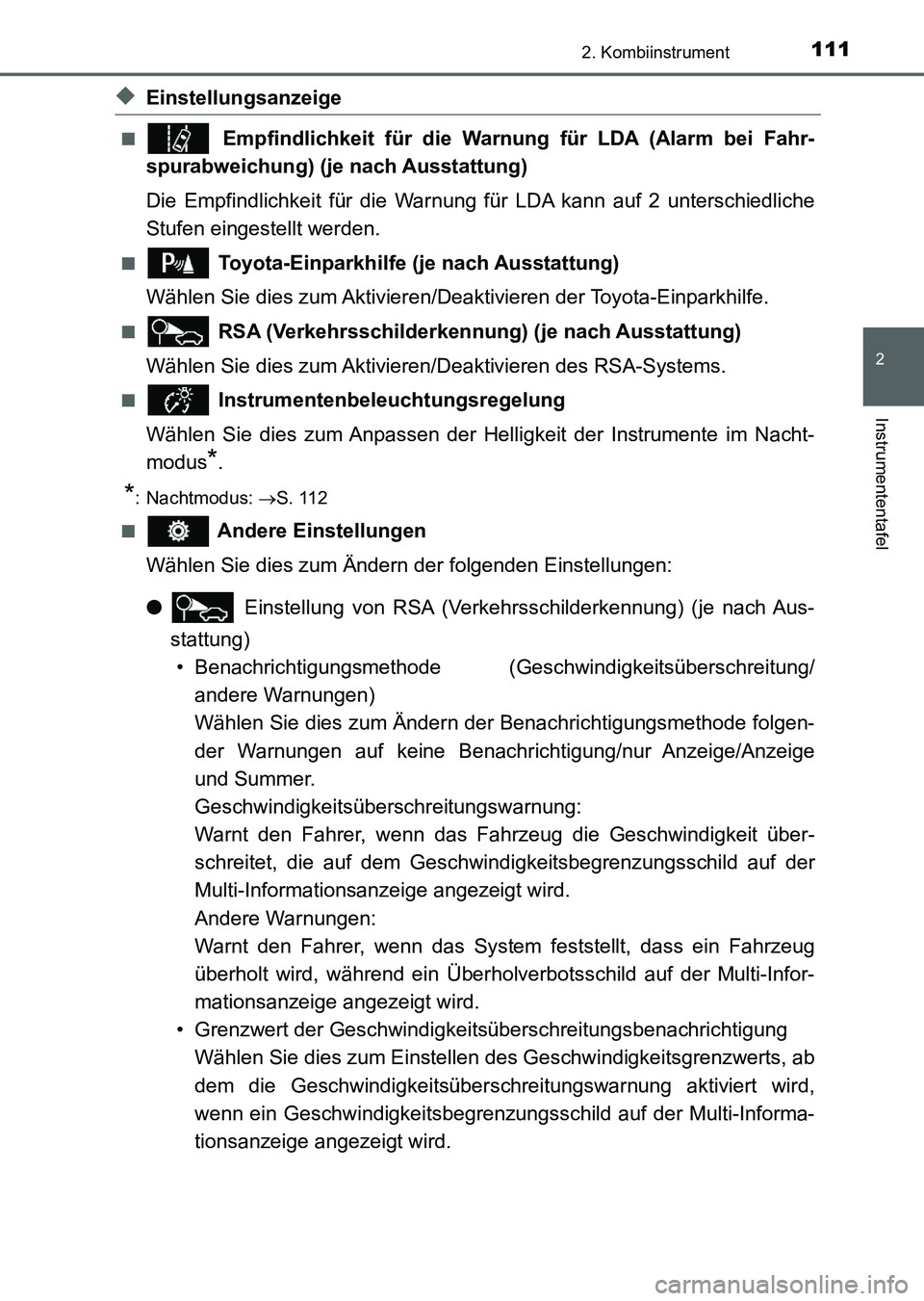

1112. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12L09M)
◆Einstellungsanzeige
■ Empfindlichkeit für die Warnung für LDA (Alarm bei Fahr-
spurabweichung) (je nach Ausstattung)
Die Empfindlichkeit für die Warnung für LDA kann auf 2 unterschiedliche
Stufen eingestellt werden.
■ Toyota-Einparkhilfe (je nach Ausstattung)
Wählen Sie dies zum Aktivieren/Deaktivieren der Toyota-Einparkhilfe.
■ RSA (Verkehrsschilderkennung) (je nach Ausstattung)
Wählen Sie dies zum Aktivieren/Deaktivieren des RSA-Systems.
■ Instrumentenbeleuchtungsregelung
Wählen Sie dies zum Anpassen der Helligkeit der Instrumente im Nacht-
modus
*.
*: Nachtmodus: S. 112
■
Andere Einstellungen
Wählen Sie dies zum Ändern der folgenden Einstellungen:
● Einstellung von RSA (Verkehrsschilderkennung) (je nach Aus-
stattung)
• Benachrichtigungsmethode (Geschwindigkeitsüberschreitung/
andere Warnungen)
Wählen Sie dies zum Ändern der Benachrichtigungsmethode folgen-
der Warnungen auf keine Benachrichtigung/nur Anzeige/Anzeige
und Summer.
Geschwindigkeitsüberschreitungswarnung:
Warnt den Fahrer, wenn das Fahrzeug die Geschwindigkeit über-
schreitet, die auf dem Geschwindigkeitsbegrenzungsschild auf der
Multi-Informationsanzeige angezeigt wird.
Andere Warnungen:
Warnt den Fahrer, wenn das System feststellt, dass ein Fahrzeug
überholt wird, während ein Überholverbotsschild auf der Multi-Infor-
mationsanzeige angezeigt wird.
• Grenzwert der Geschwindigkeitsüberschreitungsbenachrichtigung
Wählen Sie dies zum Einstellen des Geschwindigkeitsgrenzwerts, ab
dem die Geschwindigkeitsüberschreitungswarnung aktiviert wird,
wenn ein Geschwindigkeitsbegrenzungsschild auf der Multi-Informa-
tionsanzeige angezeigt wird.
UK AURIS_HV_HB_OM_German_OM12L09M.book 111 ページ ２０１６年６月２８日　火曜日　午後６時２１分

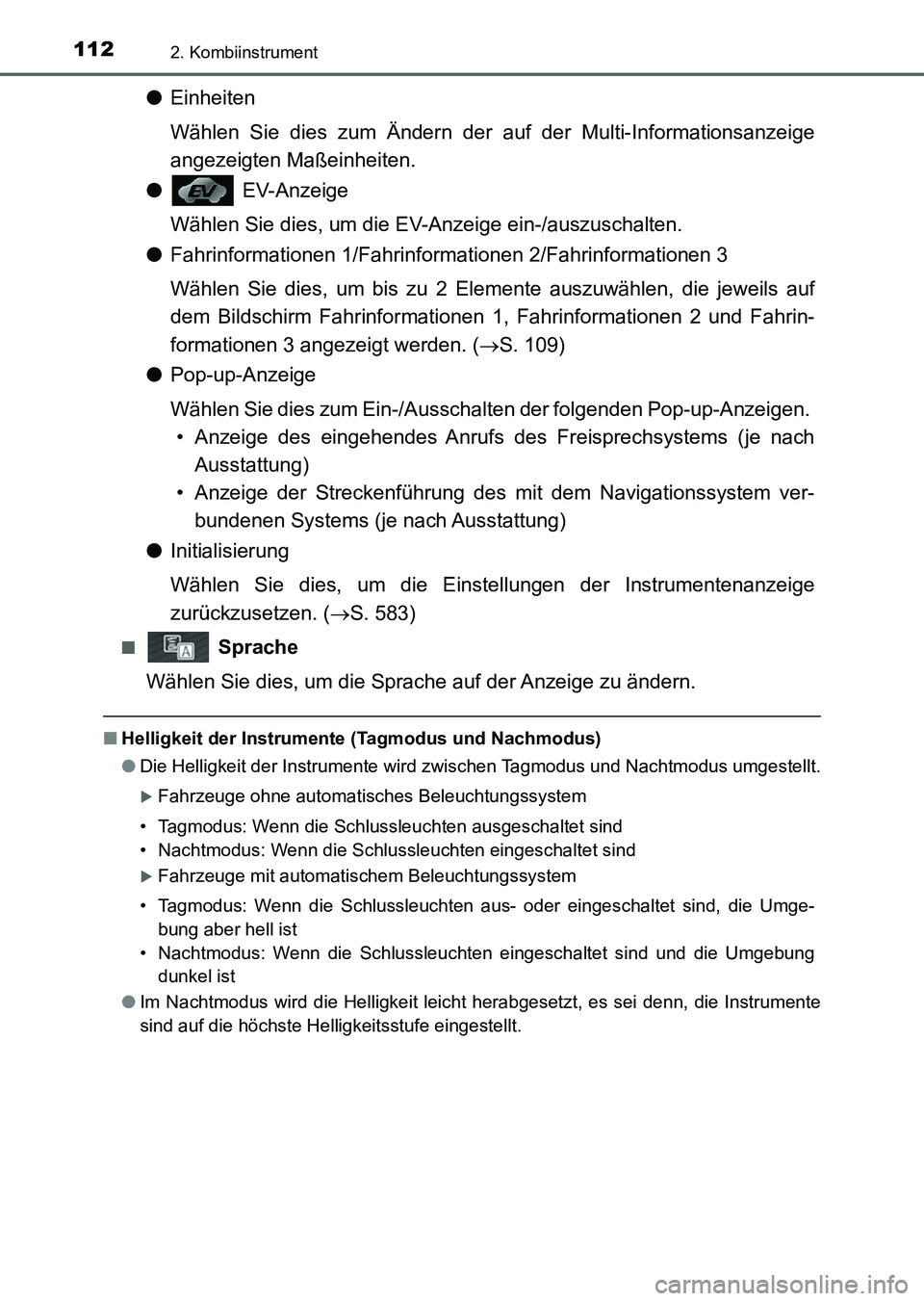

1122. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12L09M)
●Einheiten
Wählen Sie dies zum Ändern der auf der Multi-Informationsanzeige
angezeigten Maßeinheiten.
● EV-Anzeige
Wählen Sie dies, um die EV-Anzeige ein-/auszuschalten.
●Fahrinformationen 1/Fahrinformationen 2/Fahrinformationen 3
Wählen Sie dies, um bis zu 2 Elemente auszuwählen, die jeweils auf
dem Bildschirm Fahrinformationen 1, Fahrinformationen 2 und Fahrin-
formationen 3 angezeigt werden. (S. 109)
●Pop-up-Anzeige
Wählen Sie dies zum Ein-/Ausschalten der folgenden Pop-up-Anzeigen.
• Anzeige des eingehendes Anrufs des Freisprechsystems (je nach
Ausstattung)
• Anzeige der Streckenführung des mit dem Navigationssystem ver-
bundenen Systems (je nach Ausstattung)
●Initialisierung
Wählen Sie dies, um die Einstellungen der Instrumentenanzeige
zurückzusetzen. (S. 583)
■ Sprache
Wählen Sie dies, um die Sprache auf der Anzeige zu ändern.
■Helligkeit der Instrumente (Tagmodus und Nachmodus)
●Die Helligkeit der Instrumente wird zwischen Tagmodus und Nachtmodus umgestellt.
Fahrzeuge ohne automatisches Beleuchtungssystem
• Tagmodus: Wenn die Schlussleuchten ausgeschaltet sind
• Nachtmodus: Wenn die Schlussleuchten eingeschaltet sind
Fahrzeuge mit automatischem Beleuchtungssystem
• Tagmodus: Wenn die Schlussleuchten aus- oder eingeschaltet sind, die Umge-
bung aber hell ist
• Nachtmodus: Wenn die Schlussleuchten eingeschaltet sind und die Umgebung
dunkel ist
●Im Nachtmodus wird die Helligkeit leicht herabgesetzt, es sei denn, die Instrumente
sind auf die höchste Helligkeitsstufe eingestellt.
UK AURIS_HV_HB_OM_German_OM12L09M.book 112 ページ ２０１６年６月２８日　火曜日　午後６時２１分

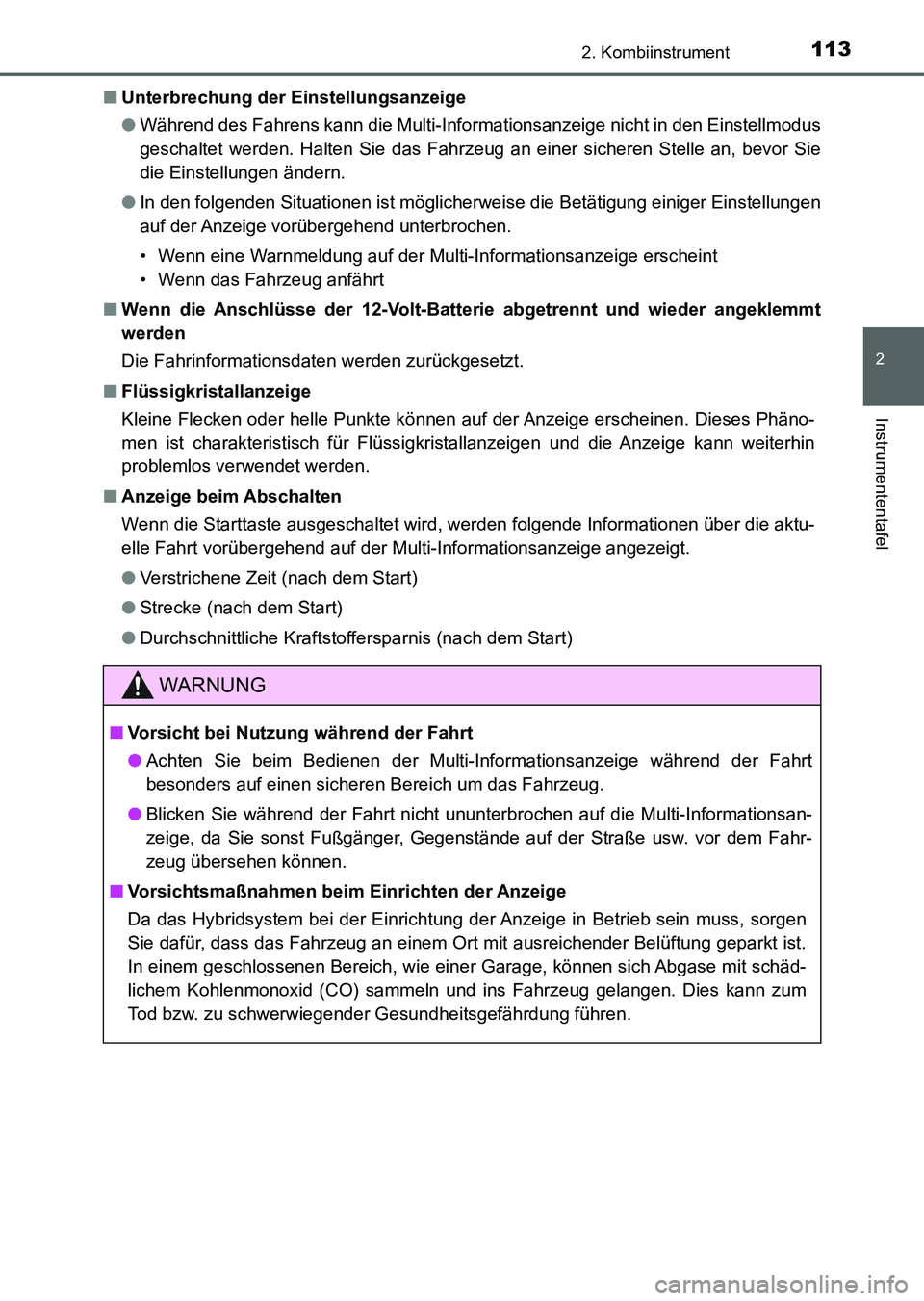

1132. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12L09M)■Unterbrechung der Einstellungsanzeige
●Während des Fahrens kann die Multi-Informationsanzeige nicht in den Einstellmodus
geschaltet werden. Halten Sie das Fahrzeug an einer sicheren Stelle an, bevor Sie
die Einstellungen ändern.
●In den folgenden Situationen ist möglicherweise die Betätigung einiger Einstellungen
auf der Anzeige vorübergehend unterbrochen.
• Wenn eine Warnmeldung auf der Multi-Informationsanzeige erscheint
• Wenn das Fahrzeug anfährt
■Wenn die Anschlüsse der 12-Volt-Batterie abgetrennt und wieder angeklemmt
werden
Die Fahrinformationsdaten werden zurückgesetzt.
■Flüssigkristallanzeige
Kleine Flecken oder helle Punkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkristallanzeigen und die Anzeige kann weiterhin
problemlos verwendet werden.
■Anzeige beim Abschalten
Wenn die Starttaste ausgeschaltet wird, werden folgende Informationen über die aktu-
elle Fahrt vorübergehend auf der Multi-Informationsanzeige angezeigt.
●Verstrichene Zeit (nach dem Start)
●Strecke (nach dem Start)
●Durchschnittliche Kraftstoffersparnis (nach dem Start)
WARNUNG
■Vorsicht bei Nutzung während der Fahrt
●Achten Sie beim Bedienen der Multi-Informationsanzeige während der Fahrt
besonders auf einen sicheren Bereich um das Fahrzeug.
●Blicken Sie während der Fahrt nicht ununterbrochen auf die Multi-Informationsan-
zeige, da Sie sonst Fußgänger, Gegenstände auf der Straße usw. vor dem Fahr-
zeug übersehen können.
■Vorsichtsmaßnahmen beim Einrichten der Anzeige
Da das Hybridsystem bei der Einrichtung der Anzeige in Betrieb sein muss, sorgen
Sie dafür, dass das Fahrzeug an einem Ort mit ausreichender Belüftung geparkt ist.
In einem geschlossenen Bereich, wie einer Garage, können sich Abgase mit schäd-
lichem Kohlenmonoxid (CO) sammeln und ins Fahrzeug gelangen. Dies kann zum
Tod bzw. zu schwerwiegender Gesundheitsgefährdung führen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 113 ページ ２０１６年６月２８日　火曜日　午後６時２１分

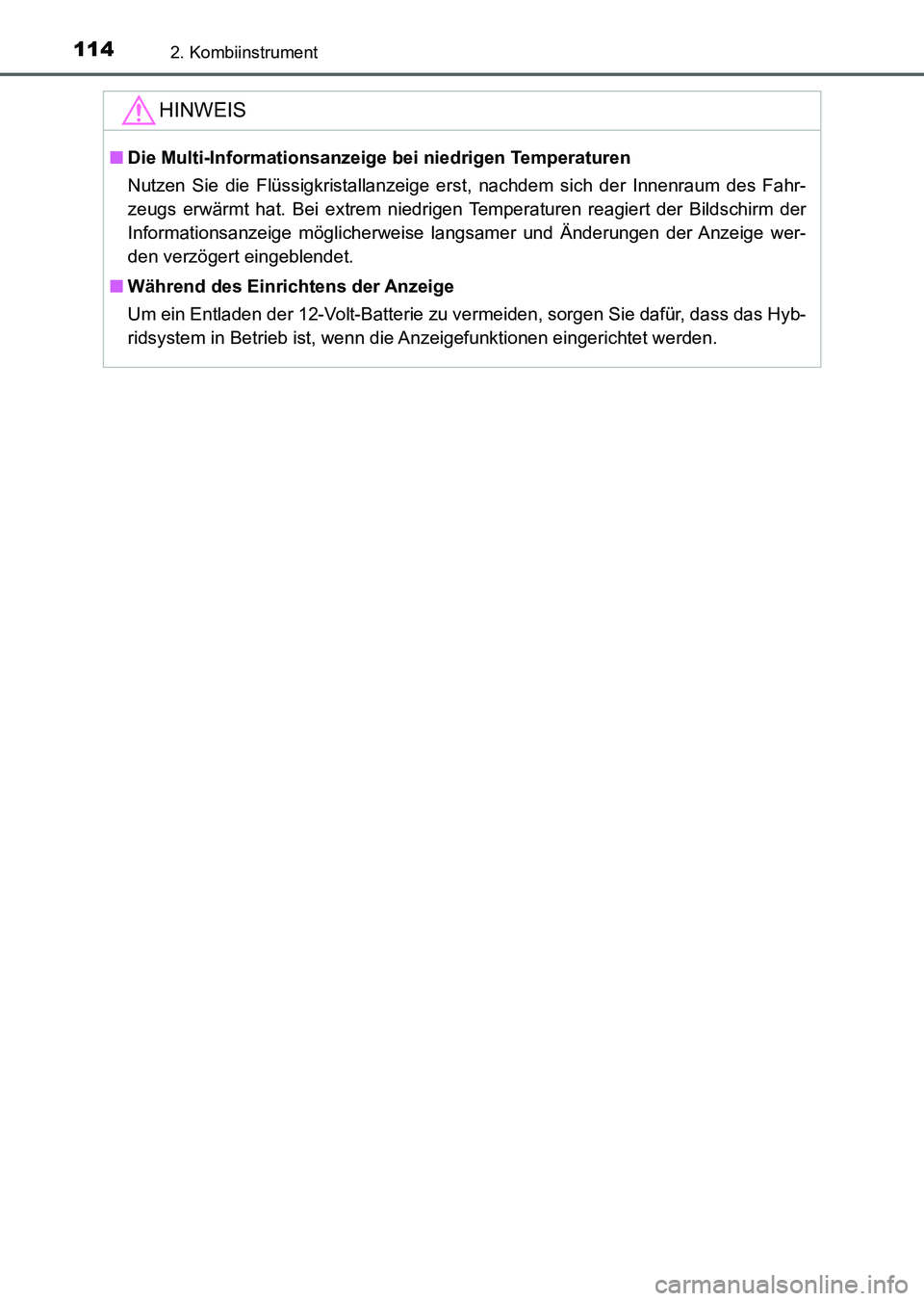

1142. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12L09M)
HINWEIS
■Die Multi-Informationsanzeige bei niedrigen Temperaturen
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer und Änderungen der Anzeige wer-
den verzögert eingeblendet.
■Während des Einrichtens der Anzeige
Um ein Entladen der 12-Volt-Batterie zu vermeiden, sorgen Sie dafür, dass das Hyb-
ridsystem in Betrieb ist, wenn die Anzeigefunktionen eingerichtet werden.
UK AURIS_HV_HB_OM_German_OM12L09M.book 114 ページ ２０１６年６月２８日　火曜日　午後６時２１分

1152. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12L09M)

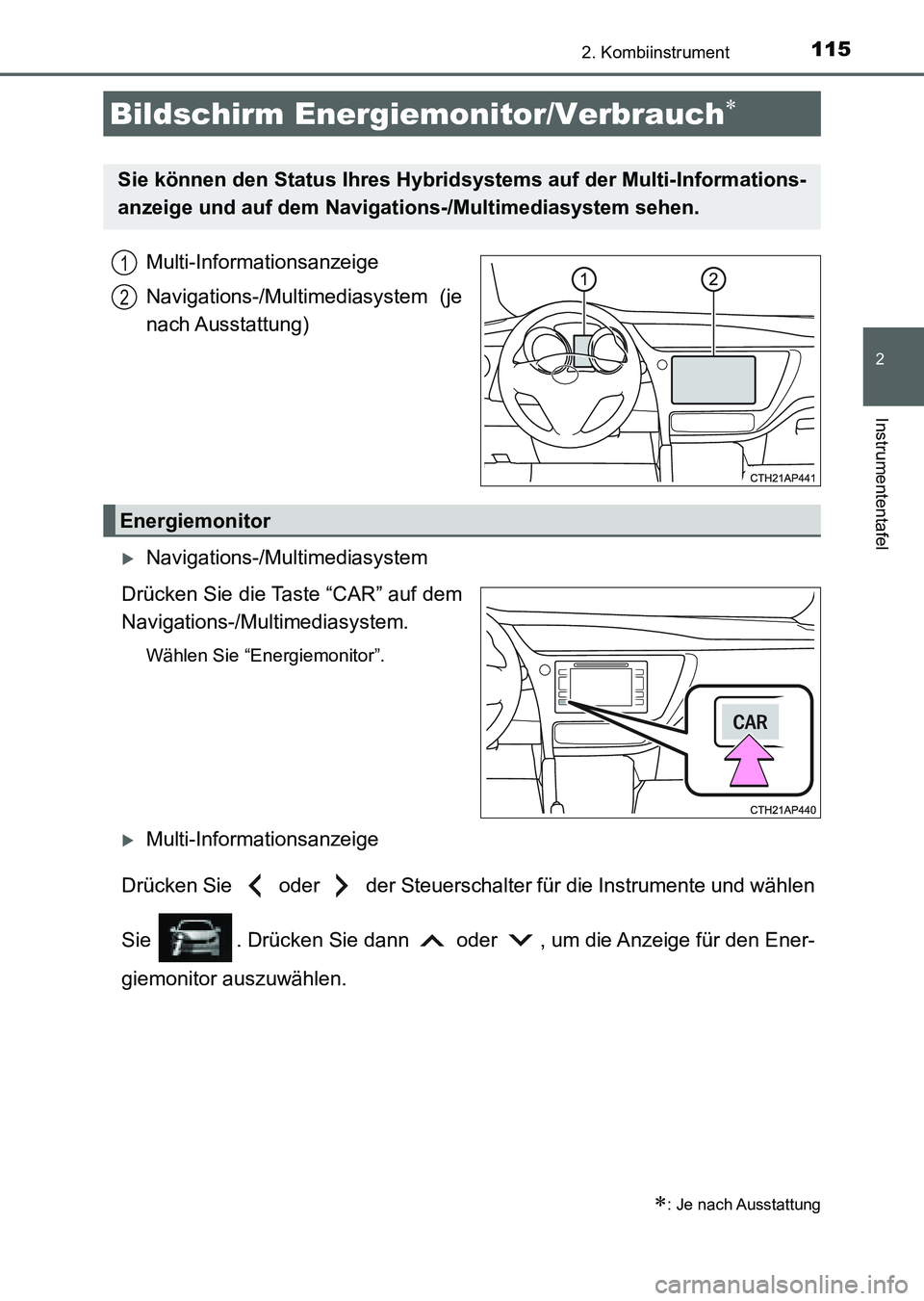

Multi-Informationsanzeige
Navigations-/Multimediasystem (je
nach Ausstattung)
Navigations-/Multimediasystem
Drücken Sie die Taste “CAR” auf dem
Navigations-/Multimediasystem.
Wählen Sie “Energiemonitor”.
Multi-Informationsanzeige
Drücken Sie oder der Steuerschalter für die Instrumente und wählen
Sie . Drücken Sie dann oder , um die Anzeige für den Ener-
giemonitor auszuwählen.
Bildschirm Energiemonitor/Verbrauch
: Je nach Ausstattung
Sie können den Status Ihres Hybridsystems auf der Multi-Informations-
anzeige und auf dem Navigations-/Multimediasystem sehen.
1
2
Energiemonitor
UK AURIS_HV_HB_OM_German_OM12L09M.book 115 ページ ２０１６年６月２８日　火曜日　午後６時２１分

1162. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12L09M)■
Energiemonitorbildschirm
Navigations-/MultimediasystemMulti-Informationsanzeige
Wenn das Fahrzeug
mit dem Elektromo-
tor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug
mit Benzinmotor
betrieben wird
Wenn das Fahrzeug
sowohl mit dem Ben-
zinmotor als auch
mit dem Elektromo-
tor (Traktionsmotor)
betrieben wird
Wenn das Fahrzeug
die Hybridbatterie
(Traktionsbatterie)
lädt
Wenn kein Energie-
fluss vorhanden ist
Zustand der Hybrid-
batterie (Traktions-
batterie)Niedrig Voll Niedrig Voll
UK AURIS_HV_HB_OM_German_OM12L09M.book 116 ページ ２０１６年６月２８日　火曜日　午後６時２１分

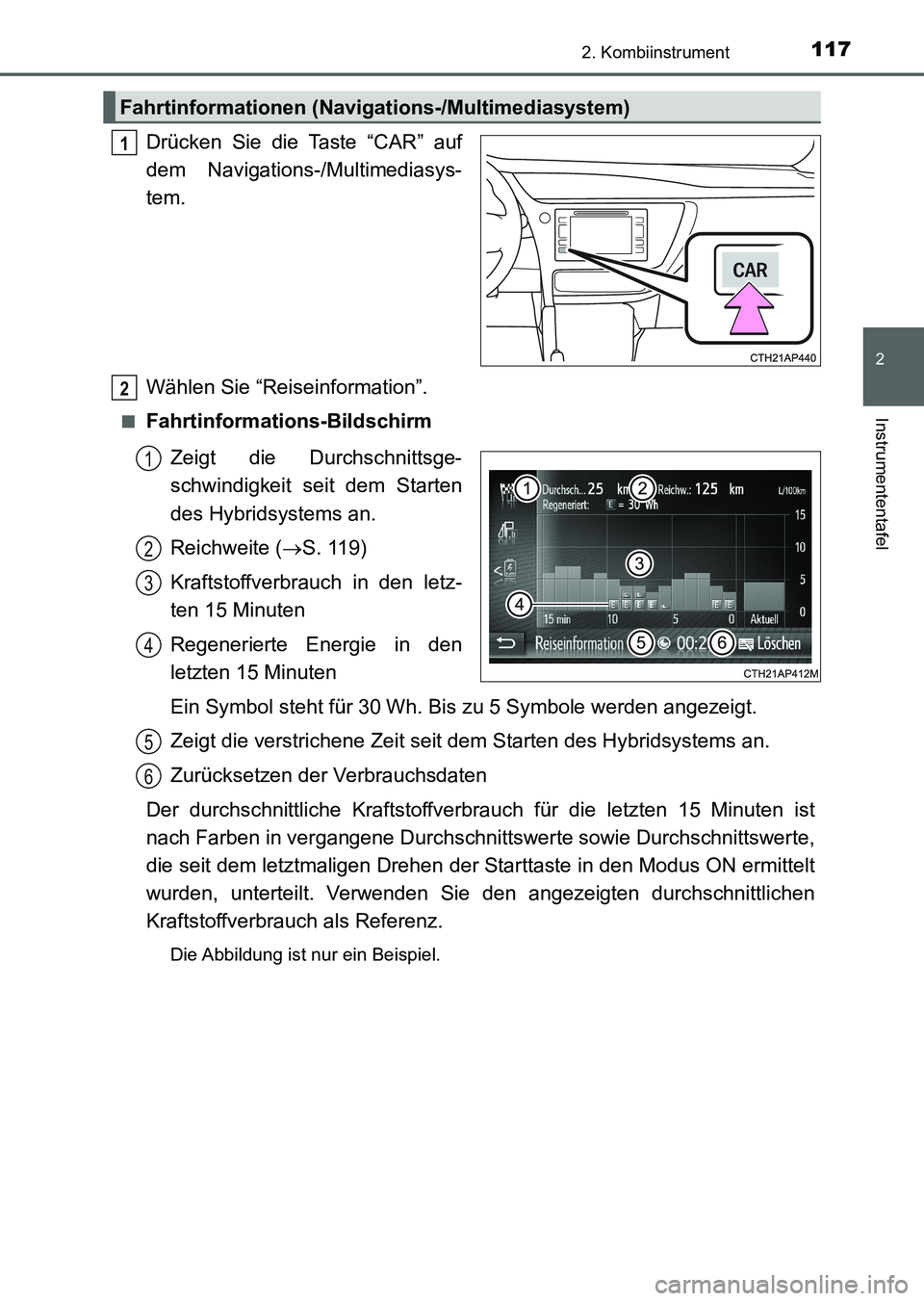

1172. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12L09M)
Drücken Sie die Taste “CAR” auf
dem Navigations-/Multimediasys-
tem.
Wählen Sie “Reiseinformation”.
■Fahrtinformations-Bildschirm
Zeigt die Durchschnittsge-
schwindigkeit seit dem Starten
des Hybridsystems an.
Reichweite (S. 119)
Kraftstoffverbrauch in den letz-
ten 15 Minuten
Regenerierte Energie in den
letzten 15 Minuten
Ein Symbol steht für 30 Wh. Bis zu 5 Symbole werden angezeigt.
Zeigt die verstrichene Zeit seit dem Starten des Hybridsystems an.
Zurücksetzen der Verbrauchsdaten
Der durchschnittliche Kraftstoffverbrauch für die letzten 15 Minuten ist
nach Farben in vergangene Durchschnittswerte sowie Durchschnittswerte,
die seit dem letztmaligen Drehen der Starttaste in den Modus ON ermittelt
wurden, unterteilt. Verwenden Sie den angezeigten durchschnittlichen
Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.
Fahrtinformationen (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
6
UK AURIS_HV_HB_OM_German_OM12L09M.book 117 ページ ２０１６年６月２８日　火曜日　午後６時２１分

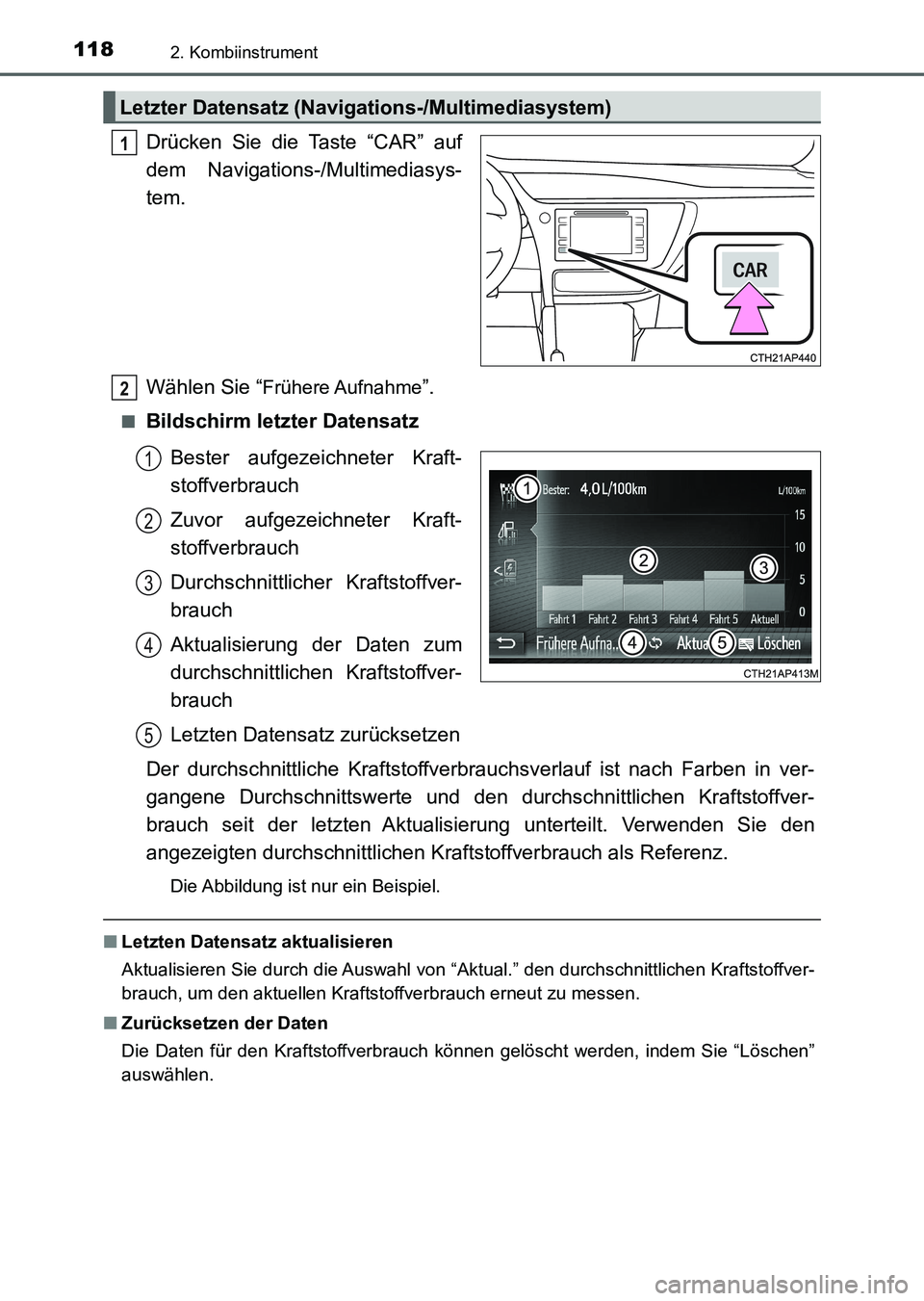

1182. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12L09M)
Drücken Sie die Taste “CAR” auf
dem Navigations-/Multimediasys-
tem.
Wählen Sie “
Frühere Aufnahme”.
■Bildschirm letzter Datensatz
Bester aufgezeichneter Kraft-
stoffverbrauch
Zuvor aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Aktualisierung der Daten zum
durchschnittlichen Kraftstoffver-
brauch
Letzten Datensatz zurücksetzen
Der durchschnittliche Kraftstoffverbrauchsverlauf ist nach Farben in ver-
gangene Durchschnittswerte und den durchschnittlichen Kraftstoffver-
brauch seit der letzten Aktualisierung unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffverbrauch als Referenz.
Die Abbildung ist nur ein Beispiel.
■Letzten Datensatz aktualisieren
Aktualisieren Sie durch die Auswahl von “Aktual.” den durchschnittlichen Kraftstoffver-
brauch, um den aktuellen Kraftstoffverbrauch erneut zu messen.
■Zurücksetzen der Daten
Die Daten für den Kraftstoffverbrauch können gelöscht werden, indem Sie “Löschen”
auswählen.
Letzter Datensatz (Navigations-/Multimediasystem)
1
2
1
2
3
4
5
UK AURIS_HV_HB_OM_German_OM12L09M.book 118 ページ ２０１６年６月２８日　火曜日　午後６時２１分

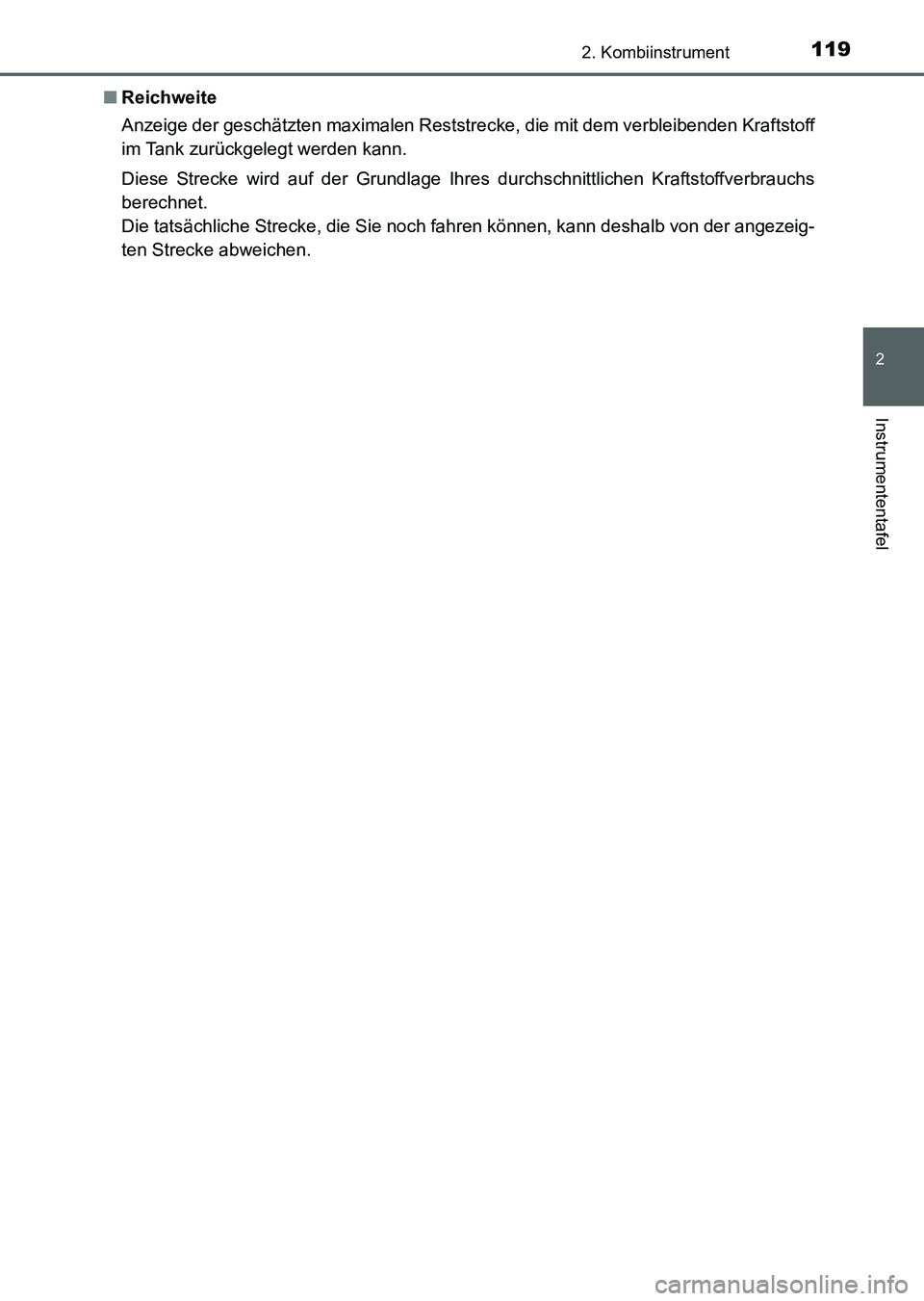

1192. Kombiinstrument
2
Instrumententafel
UK_AURIS_HV_HB_EM (OM12L09M)■Reichweite
Anzeige der geschätzten maximalen Reststrecke, die mit dem verbleibenden Kraftstoff
im Tank zurückgelegt werden kann.
Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet.
Die tatsächliche Strecke, die Sie noch fahren können, kann deshalb von der angezeig-
ten Strecke abweichen.
UK AURIS_HV_HB_OM_German_OM12L09M.book 119 ページ ２０１６年６月２８日　火曜日　午後６時２１分

1202. Kombiinstrument
UK_AURIS_HV_HB_EM (OM12L09M)
