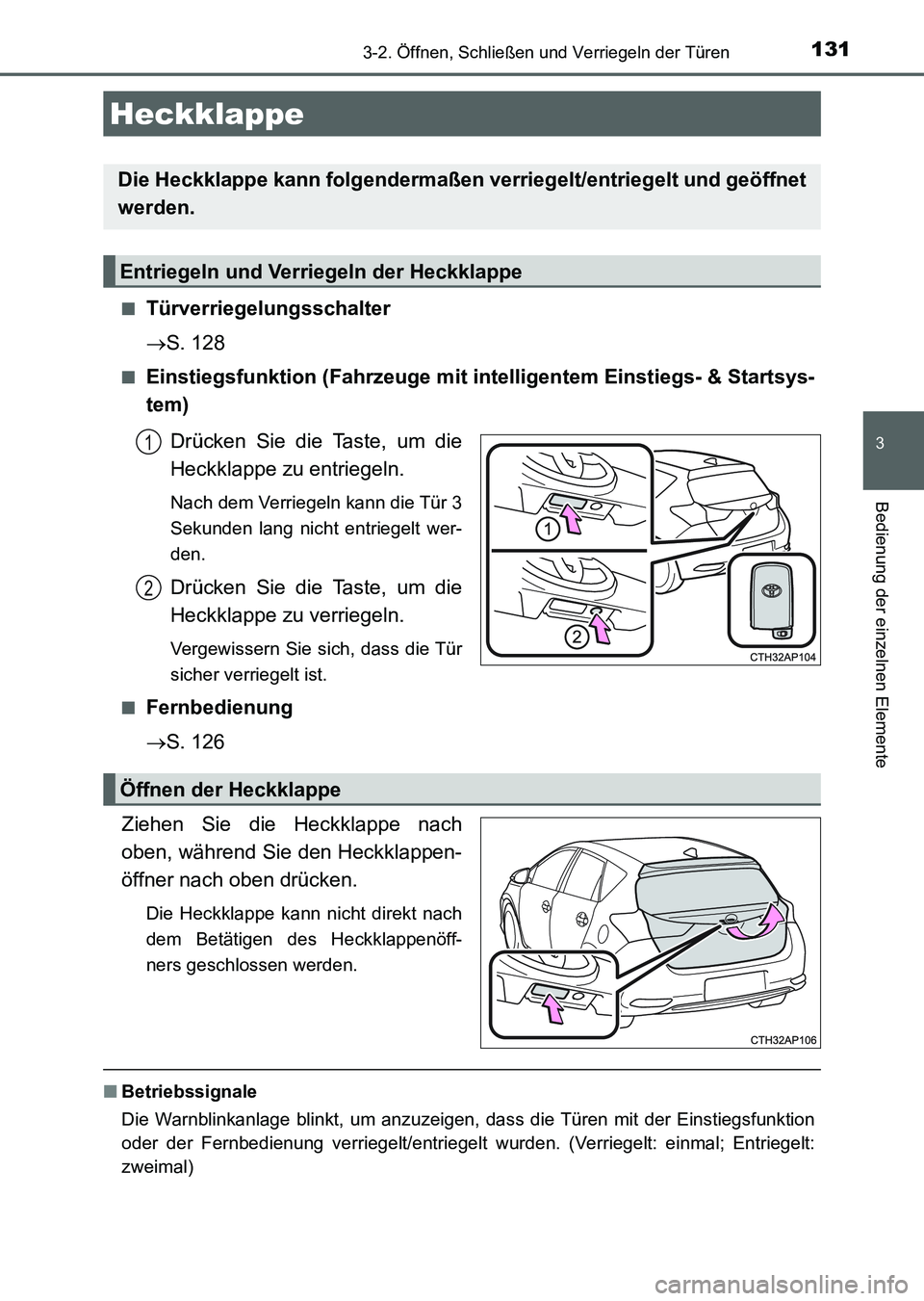

TOYOTA AURIS 2017 Betriebsanleitungen (in German)

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_HV_HB_EM (OM12L09M)■
Türverriegelungsschalter
S. 128
■Einstiegsfunktion (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
Drücken Sie die Taste, um die
Heckklappe zu entriegeln.
Nach dem Verriegeln kann die Tür 3
Sekunden lang nicht entriegelt wer-
den.
Drücken Sie die Taste, um die
Heckklappe zu verriegeln.
Vergewissern Sie sich, dass die Tür
sicher verriegelt ist.
■
Fernbedienung
S. 126
Ziehen Sie die Heckklappe nach
oben, während Sie den Heckklappen-
öffner nach oben drücken.
Die Heckklappe kann nicht direkt nach
dem Betätigen des Heckklappenöff-
ners geschlossen werden.
■Betriebssignale
Die Warnblinkanlage blinkt, um anzuzeigen, dass die Türen mit der Einstiegsfunktion
oder der Fernbedienung verriegelt/entriegelt wurden. (Verriegelt: einmal; Entriegelt:
zweimal)
Heckklappe
Die Heckklappe kann folgendermaßen verriegelt/entriegelt und geöffnet
werden.
Entriegeln und Verriegeln der Heckklappe
1
2
Öffnen der Heckklappe
UK AURIS_HV_HB_OM_German_OM12L09M.book 131 ページ ２０１６年６月２８日　火曜日　午後６時２１分

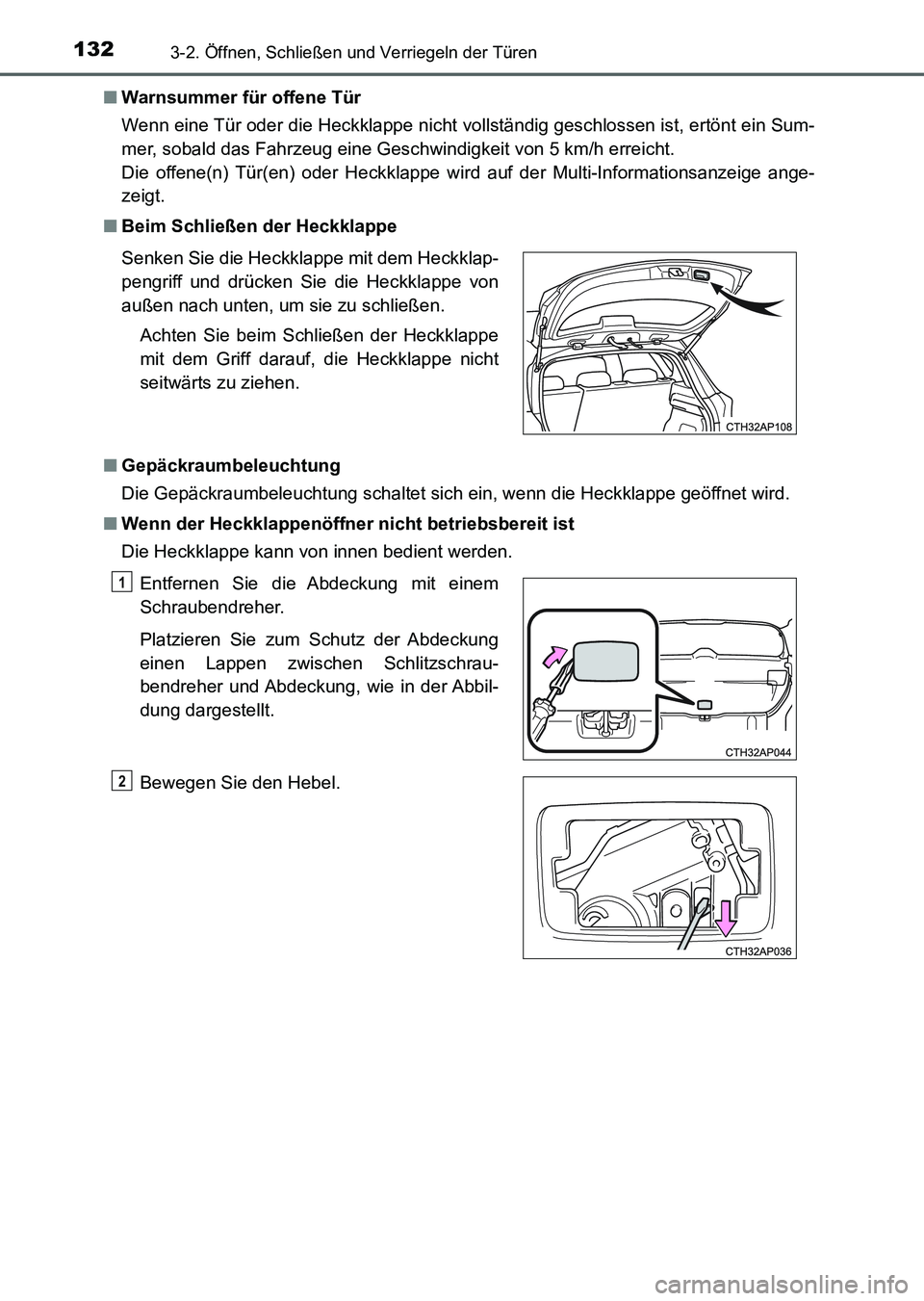

1323-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_HV_HB_EM (OM12L09M)■Warnsummer für offene Tür
Wenn eine Tür oder die Heckklappe nicht vollständig geschlossen ist, ertönt ein Sum-
mer, sobald das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht.
Die offene(n) Tür(en) oder Heckklappe wird auf der Multi-Informationsanzeige ange-
zeigt.
■Beim Schließen der Heckklappe
■Gepäckraumbeleuchtung
Die Gepäckraumbeleuchtung schaltet sich ein, wenn die Heckklappe geöffnet wird.
■Wenn der Heckklappenöffner nicht betriebsbereit ist
Die Heckklappe kann von innen bedient werden. Senken Sie die Heckklappe mit dem Heckklap-
pengriff und drücken Sie die Heckklappe von
außen nach unten, um sie zu schließen.
Achten Sie beim Schließen der Heckklappe
mit dem Griff darauf, die Heckklappe nicht
seitwärts zu ziehen.
Entfernen Sie die Abdeckung mit einem
Schraubendreher.
Platzieren Sie zum Schutz der Abdeckung
einen Lappen zwischen Schlitzschrau-
bendreher und Abdeckung, wie in der Abbil-
dung dargestellt.
Bewegen Sie den Hebel.
1
2
UK AURIS_HV_HB_OM_German_OM12L09M.book 132 ページ ２０１６年６月２８日　火曜日　午後６時２１分

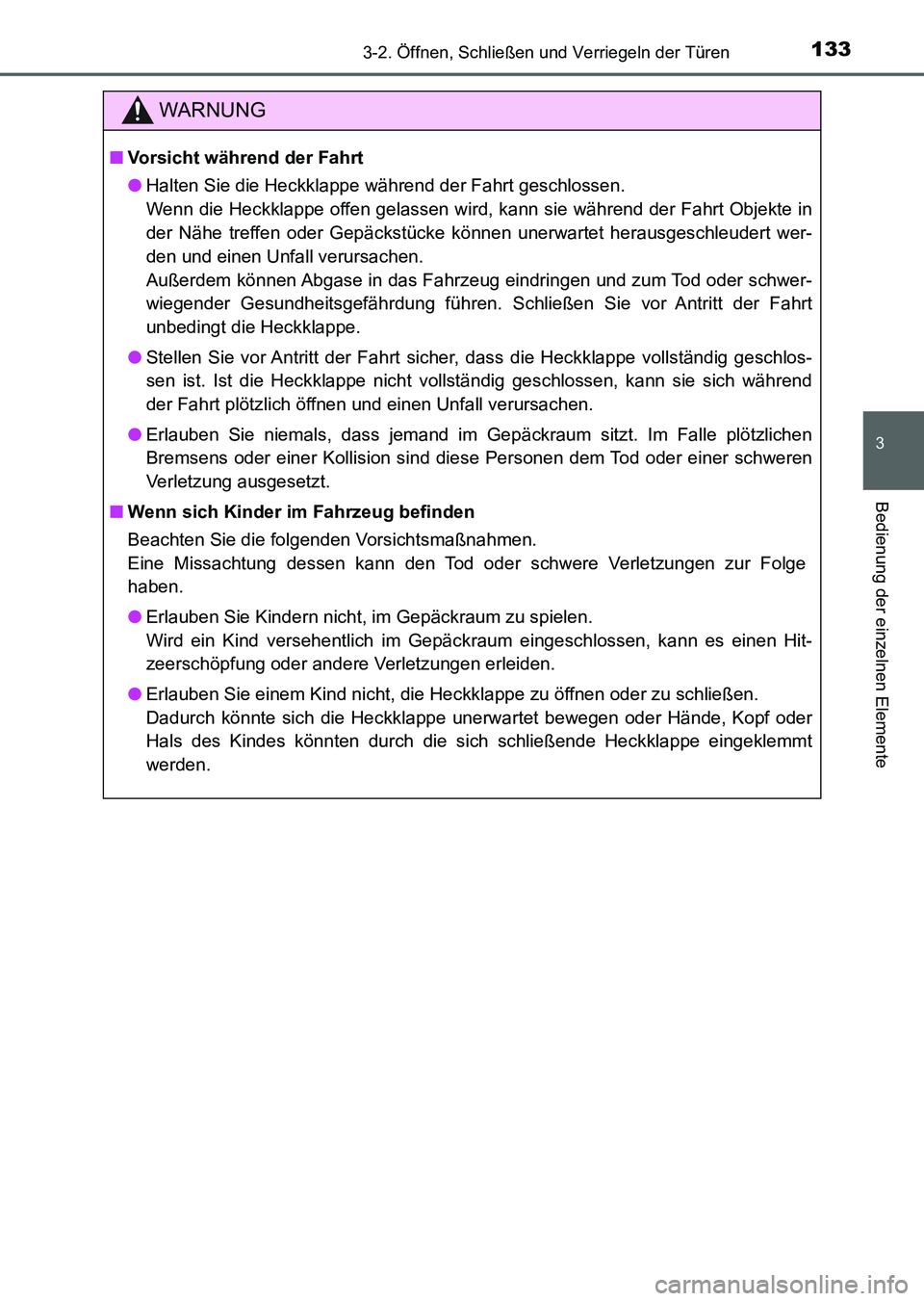

1333-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Vorsicht während der Fahrt
●Halten Sie die Heckklappe während der Fahrt geschlossen.
Wenn die Heckklappe offen gelassen wird, kann sie während der Fahrt Objekte in
der Nähe treffen oder Gepäckstücke können unerwartet herausgeschleudert wer-
den und einen Unfall verursachen.
Außerdem können Abgase in das Fahrzeug eindringen und zum Tod oder schwer-
wiegender Gesundheitsgefährdung führen. Schließen Sie vor Antritt der Fahrt
unbedingt die Heckklappe.
●Stellen Sie vor Antritt der Fahrt sicher, dass die Heckklappe vollständig geschlos-
sen ist. Ist die Heckklappe nicht vollständig geschlossen, kann sie sich während
der Fahrt plötzlich öffnen und einen Unfall verursachen.
●Erlauben Sie niemals, dass jemand im Gepäckraum sitzt. Im Falle plötzlichen
Bremsens oder einer Kollision sind diese Personen dem Tod oder einer schweren
Verletzung ausgesetzt.
■Wenn sich Kinder im Fahrzeug befinden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Erlauben Sie Kindern nicht, im Gepäckraum zu spielen.
Wird ein Kind versehentlich im Gepäckraum eingeschlossen, kann es einen Hit-
zeerschöpfung oder andere Verletzungen erleiden.
●Erlauben Sie einem Kind nicht, die Heckklappe zu öffnen oder zu schließen.
Dadurch könnte sich die Heckklappe unerwartet bewegen oder Hände, Kopf oder
Hals des Kindes könnten durch die sich schließende Heckklappe eingeklemmt
werden.
UK AURIS_HV_HB_OM_German_OM12L09M.book 133 ページ ２０１６年６月２８日　火曜日　午後６時２１分

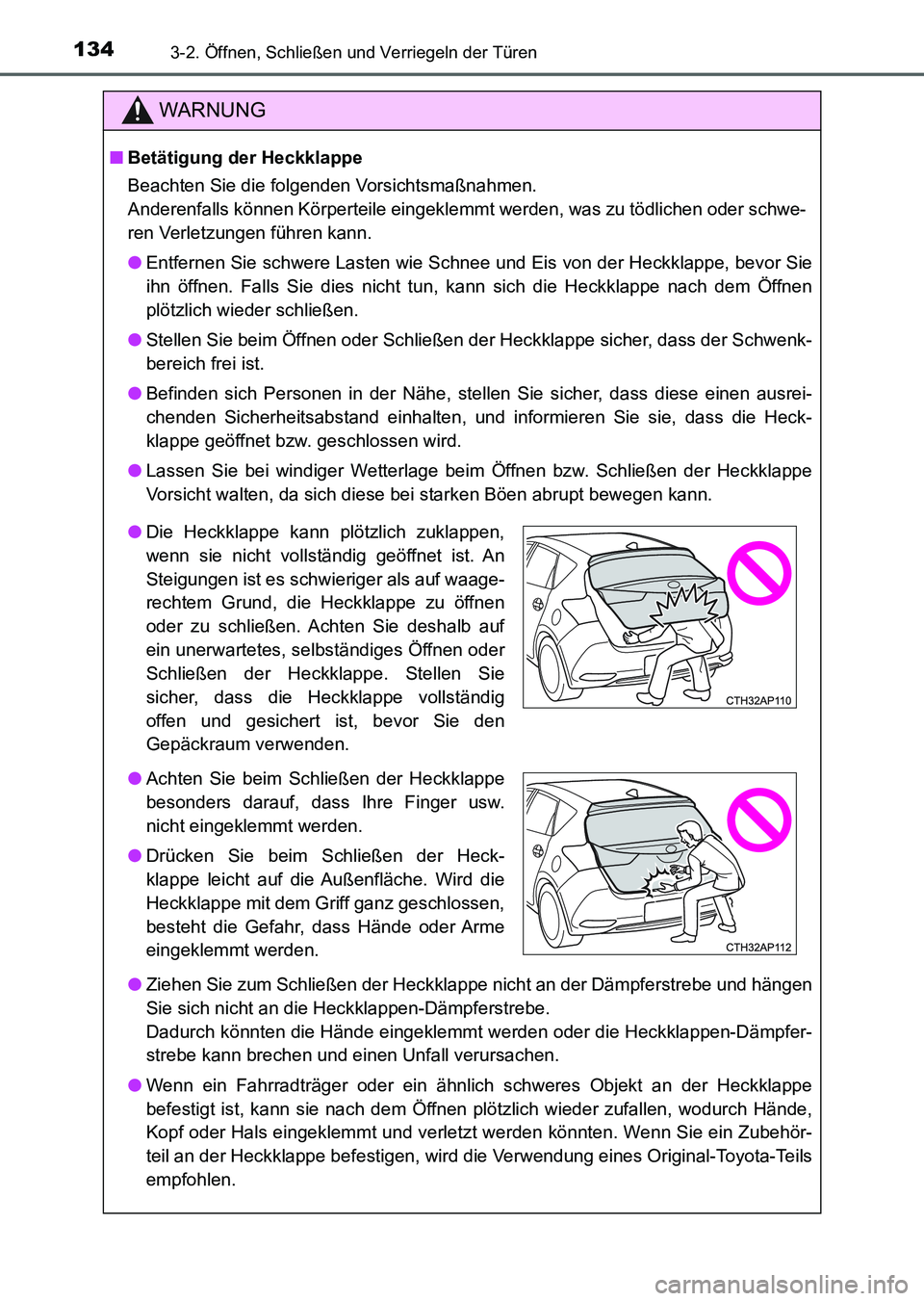

1343-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Betätigung der Heckklappe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls können Körperteile eingeklemmt werden, was zu tödlichen oder schwe-
ren Verletzungen führen kann.
●Entfernen Sie schwere Lasten wie Schnee und Eis von der Heckklappe, bevor Sie
ihn öffnen. Falls Sie dies nicht tun, kann sich die Heckklappe nach dem Öffnen
plötzlich wieder schließen.
●Stellen Sie beim Öffnen oder Schließen der Heckklappe sicher, dass der Schwenk-
bereich frei ist.
●Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie sie, dass die Heck-
klappe geöffnet bzw. geschlossen wird.
●Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen der Heckklappe
Vorsicht walten, da sich diese bei starken Böen abrupt bewegen kann.
●Ziehen Sie zum Schließen der Heckklappe nicht an der Dämpferstrebe und hängen
Sie sich nicht an die Heckklappen-Dämpferstrebe.
Dadurch könnten die Hände eingeklemmt werden oder die Heckklappen-Dämpfer-
strebe kann brechen und einen Unfall verursachen.
●Wenn ein Fahrradträger oder ein ähnlich schweres Objekt an der Heckklappe
befestigt ist, kann sie nach dem Öffnen plötzlich wieder zufallen, wodurch Hände,
Kopf oder Hals eingeklemmt und verletzt werden könnten. Wenn Sie ein Zubehör-
teil an der Heckklappe befestigen, wird die Verwendung eines Original-Toyota-Teils
empfohlen.
●Die Heckklappe kann plötzlich zuklappen,
wenn sie nicht vollständig geöffnet ist. An
Steigungen ist es schwieriger als auf waage-
rechtem Grund, die Heckklappe zu öffnen
oder zu schließen. Achten Sie deshalb auf
ein unerwartetes, selbständiges Öffnen oder
Schließen der Heckklappe. Stellen Sie
sicher, dass die Heckklappe vollständig
offen und gesichert ist, bevor Sie den
Gepäckraum verwenden.
●Achten Sie beim Schließen der Heckklappe
besonders darauf, dass Ihre Finger usw.
nicht eingeklemmt werden.
●Drücken Sie beim Schließen der Heck-
klappe leicht auf die Außenfläche. Wird die
Heckklappe mit dem Griff ganz geschlossen,
besteht die Gefahr, dass Hände oder Arme
eingeklemmt werden.
UK AURIS_HV_HB_OM_German_OM12L09M.book 134 ページ ２０１６年６月２８日　火曜日　午後６時２１分

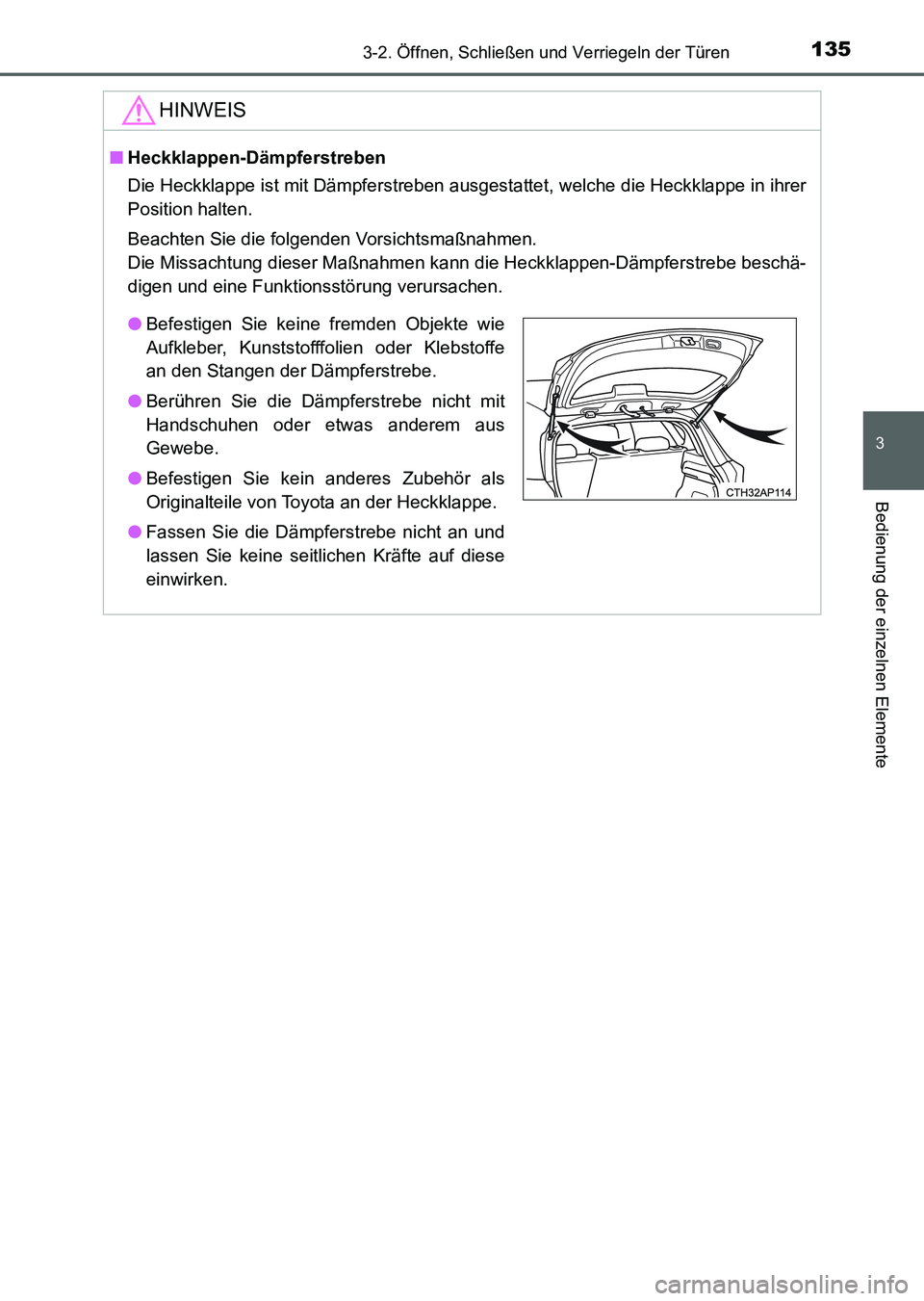

1353-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_HV_HB_EM (OM12L09M)
HINWEIS
■Heckklappen-Dämpferstreben
Die Heckklappe ist mit Dämpferstreben ausgestattet, welche die Heckklappe in ihrer
Position halten.
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Missachtung dieser Maßnahmen kann die Heckklappen-Dämpferstrebe beschä-
digen und eine Funktionsstörung verursachen.
●Befestigen Sie keine fremden Objekte wie
Aufkleber, Kunststofffolien oder Klebstoffe
an den Stangen der Dämpferstrebe.
●Berühren Sie die Dämpferstrebe nicht mit
Handschuhen oder etwas anderem aus
Gewebe.
●Befestigen Sie kein anderes Zubehör als
Originalteile von Toyota an der Heckklappe.
●Fassen Sie die Dämpferstrebe nicht an und
lassen Sie keine seitlichen Kräfte auf diese
einwirken.
UK AURIS_HV_HB_OM_German_OM12L09M.book 135 ページ ２０１６年６月２８日　火曜日　午後６時２１分

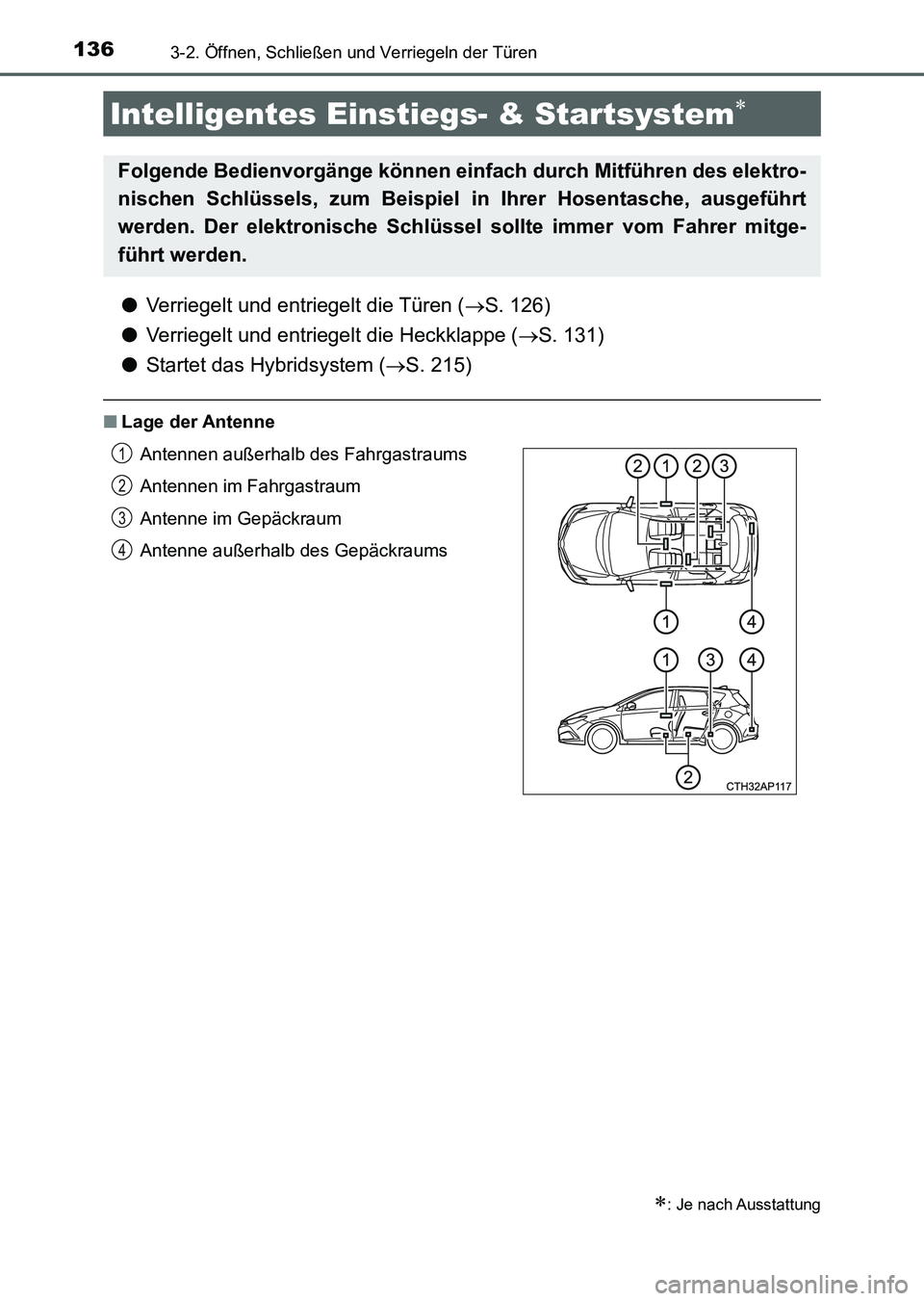

1363-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_HV_HB_EM (OM12L09M)
●Verriegelt und entriegelt die Türen (S. 126)
●Verriegelt und entriegelt die Heckklappe (S. 131)
●Startet das Hybridsystem (S. 215)
■Lage der Antenne
Intelligentes Einstiegs- & Startsystem
: Je nach Ausstattung
Folgende Bedienvorgänge können einfach durch Mitführen des elektro-
nischen Schlüssels, zum Beispiel in Ihrer Hosentasche, ausgeführt
werden. Der elektronische Schlüssel sollte immer vom Fahrer mitge-
führt werden.
Antennen außerhalb des Fahrgastraums
Antennen im Fahrgastraum
Antenne im Gepäckraum
Antenne außerhalb des Gepäckraums1
2
3
4
UK AURIS_HV_HB_OM_German_OM12L09M.book 136 ページ ２０１６年６月２８日　火曜日　午後６時２１分

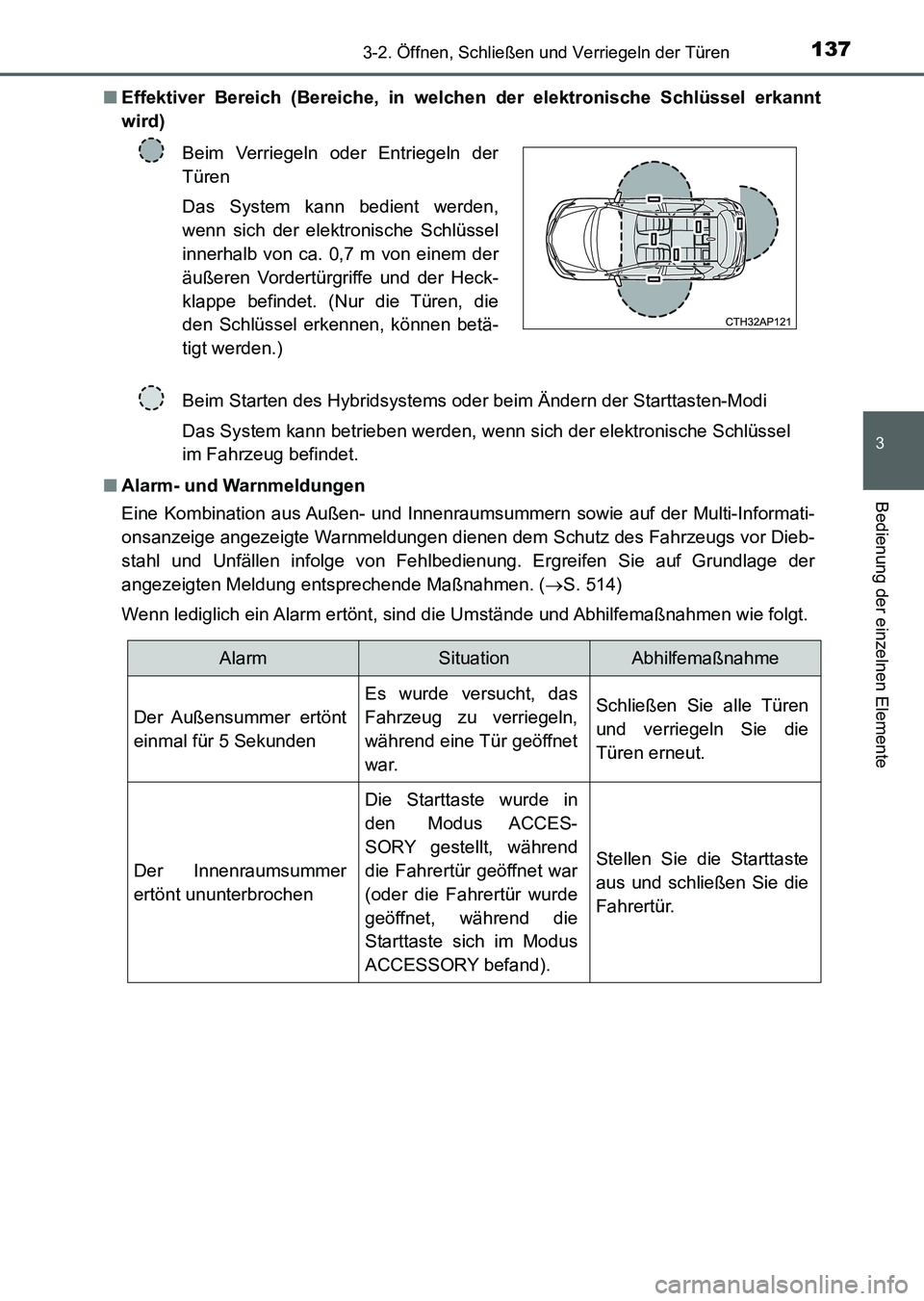

1373-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_HV_HB_EM (OM12L09M)■Effektiver Bereich (Bereiche, in welchen der elektronische Schlüssel erkannt
wird)
■Alarm- und Warnmeldungen
Eine Kombination aus Außen- und Innenraumsummern sowie auf der Multi-Informati-
onsanzeige angezeigte Warnmeldungen dienen dem Schutz des Fahrzeugs vor Dieb-
stahl und Unfällen infolge von Fehlbedienung. Ergreifen Sie auf Grundlage der
angezeigten Meldung entsprechende Maßnahmen. (S. 514)
Wenn lediglich ein Alarm ertönt, sind die Umstände und Abhilfemaßnahmen wie folgt.Beim Verriegeln oder Entriegeln der
Türen
Das System kann bedient werden,
wenn sich der elektronische Schlüssel
innerhalb von ca. 0,7 m von einem der
äußeren Vordertürgriffe und der Heck-
klappe befindet. (Nur die Türen, die
den Schlüssel erkennen, können betä-
tigt werden.)
Beim Starten des Hybridsystems oder beim Ändern der Starttasten-Modi
Das System kann betrieben werden, wenn sich der elektronische Schlüssel
im Fahrzeug befindet.
AlarmSituationAbhilfemaßnahme
Der Außensummer ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenraumsummer
ertönt ununterbrochen
Die Starttaste wurde in
den Modus ACCES-
SORY gestellt, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während die
Starttaste sich im Modus
ACCESSORY befand).
Stellen Sie die Starttaste
aus und schließen Sie die
Fahrertür.
UK AURIS_HV_HB_OM_German_OM12L09M.book 137 ページ ２０１６年６月２８日　火曜日　午後６時２１分

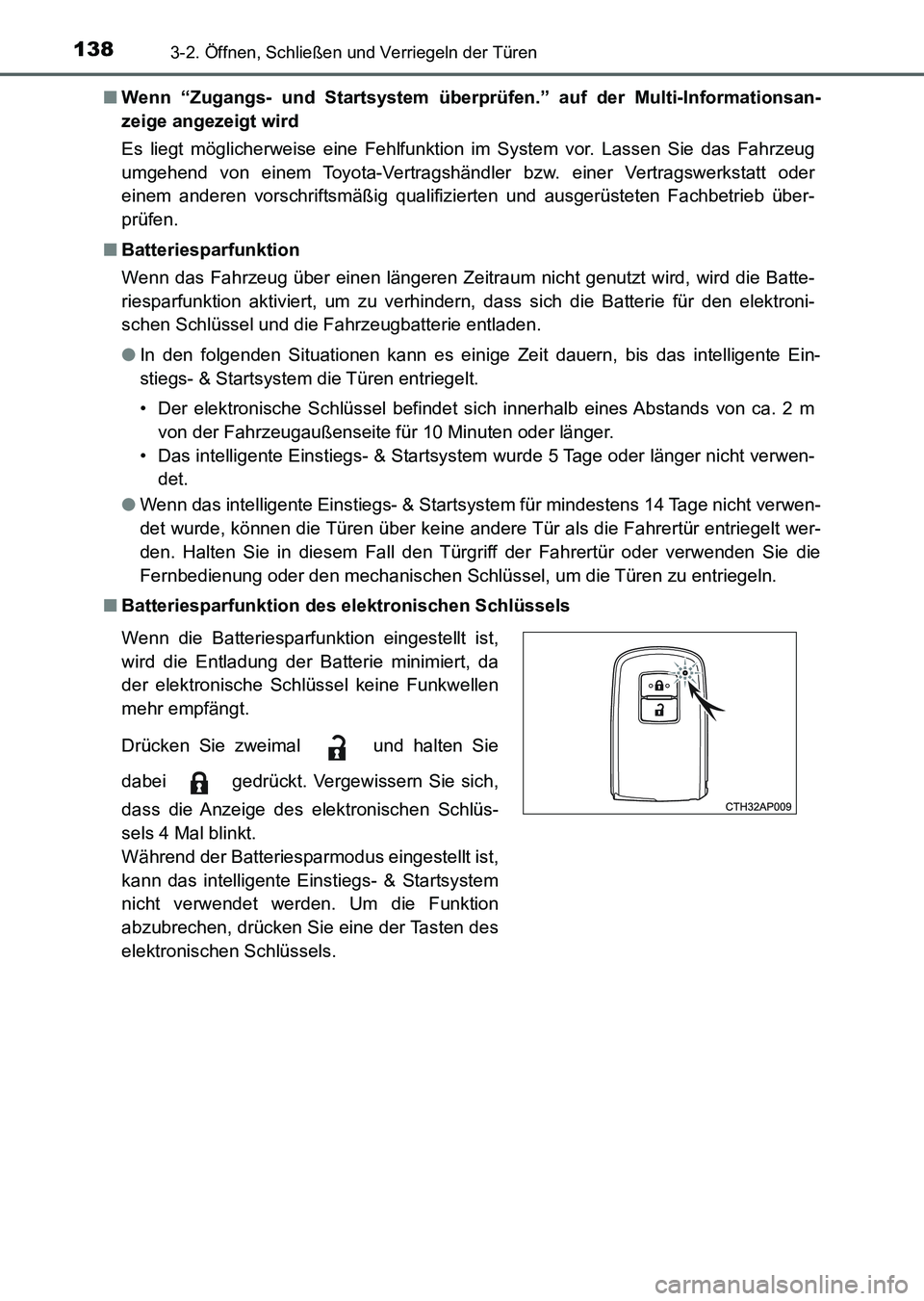

1383-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_HV_HB_EM (OM12L09M)■Wenn “Zugangs- und Startsystem überprüfen.” auf der Multi-Informationsan-
zeige angezeigt wird
Es liegt möglicherweise eine Fehlfunktion im System vor. Lassen Sie das Fahrzeug
umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb über-
prüfen.
■Batteriesparfunktion
Wenn das Fahrzeug über einen längeren Zeitraum nicht genutzt wird, wird die Batte-
riesparfunktion aktiviert, um zu verhindern, dass sich die Batterie für den elektroni-
schen Schlüssel und die Fahrzeugbatterie entladen.
●In den folgenden Situationen kann es einige Zeit dauern, bis das intelligente Ein-
stiegs- & Startsystem die Türen entriegelt.
• Der elektronische Schlüssel befindet sich innerhalb eines Abstands von ca. 2 m
von der Fahrzeugaußenseite für 10 Minuten oder länger.
• Das intelligente Einstiegs- & Startsystem wurde 5 Tage oder länger nicht verwen-
det.
●Wenn das intelligente Einstiegs- & Startsystem für mindestens 14 Tage nicht verwen-
det wurde, können die Türen über keine andere Tür als die Fahrertür entriegelt wer-
den. Halten Sie in diesem Fall den Türgriff der Fahrertür oder verwenden Sie die
Fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
■Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion eingestellt ist,
wird die Entladung der Batterie minimiert, da
der elektronische Schlüssel keine Funkwellen
mehr empfängt.
Drücken Sie zweimal und halten Sie
dabei gedrückt. Vergewissern Sie sich,
dass die Anzeige des elektronischen Schlüs-
sels 4 Mal blinkt.
Während der Batteriesparmodus eingestellt ist,
kann das intelligente Einstiegs- & Startsystem
nicht verwendet werden. Um die Funktion
abzubrechen, drücken Sie eine der Tasten des
elektronischen Schlüssels.
UK AURIS_HV_HB_OM_German_OM12L09M.book 138 ページ ２０１６年６月２８日　火曜日　午後６時２１分

1393-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
UK_AURIS_HV_HB_EM (OM12L09M)■Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- & Startsystem verwendet schwache Funkwellen. In folgen-
den Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- & Startsystems, der Fernbedienung und der Wegfahrsperre verhindert wird.
(Abhilfemaßnahmen: S. 552)
●Wenn die Batterie des elektronischen Schlüssels entladen ist
●In der Nähe eines Fernsehturms, Kraftwerks, einer Tankstelle, eines Radiosenders,
einer großen Anzeige, eines Flughafens oder einer anderen Einrichtung, die starke
Funkwellen oder Elektrorauschen erzeugt
●Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder eines anderen drahtlosen Kommunikationsgeräts
●Wenn der elektronische Schlüssel mit den folgenden Metallgegenständen in Berüh-
rung kommt oder davon verdeckt ist
• Karten, an welchen Aluminiumfolie befestigt ist
• Zigarettenschachteln, in welchen sich Aluminiumfolie befindet
• Metallische Geldbörsen oder Taschen
•Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
●Wenn in der Nähe andere Funkschlüssel (die Funkwellen aussenden) verwendet
werden
●Wenn der elektronische Schlüssel zusammen mit den folgenden Geräten transpor-
tiert wird, die Funkwellen aussenden
• Ein elektronischer Schlüssel eines anderen Fahrzeugs oder ein Funkschlüssel,
der Funkwellen aussendet
• PCs oder elektronische Organizer (PDAs)
• Digitale Audioplayer
• Tragbare Spielsysteme
●Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
●Wenn der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder elektro-
nischen Geräts platziert wird
UK AURIS_HV_HB_OM_German_OM12L09M.book 139 ページ ２０１６年６月２８日　火曜日　午後６時２１分

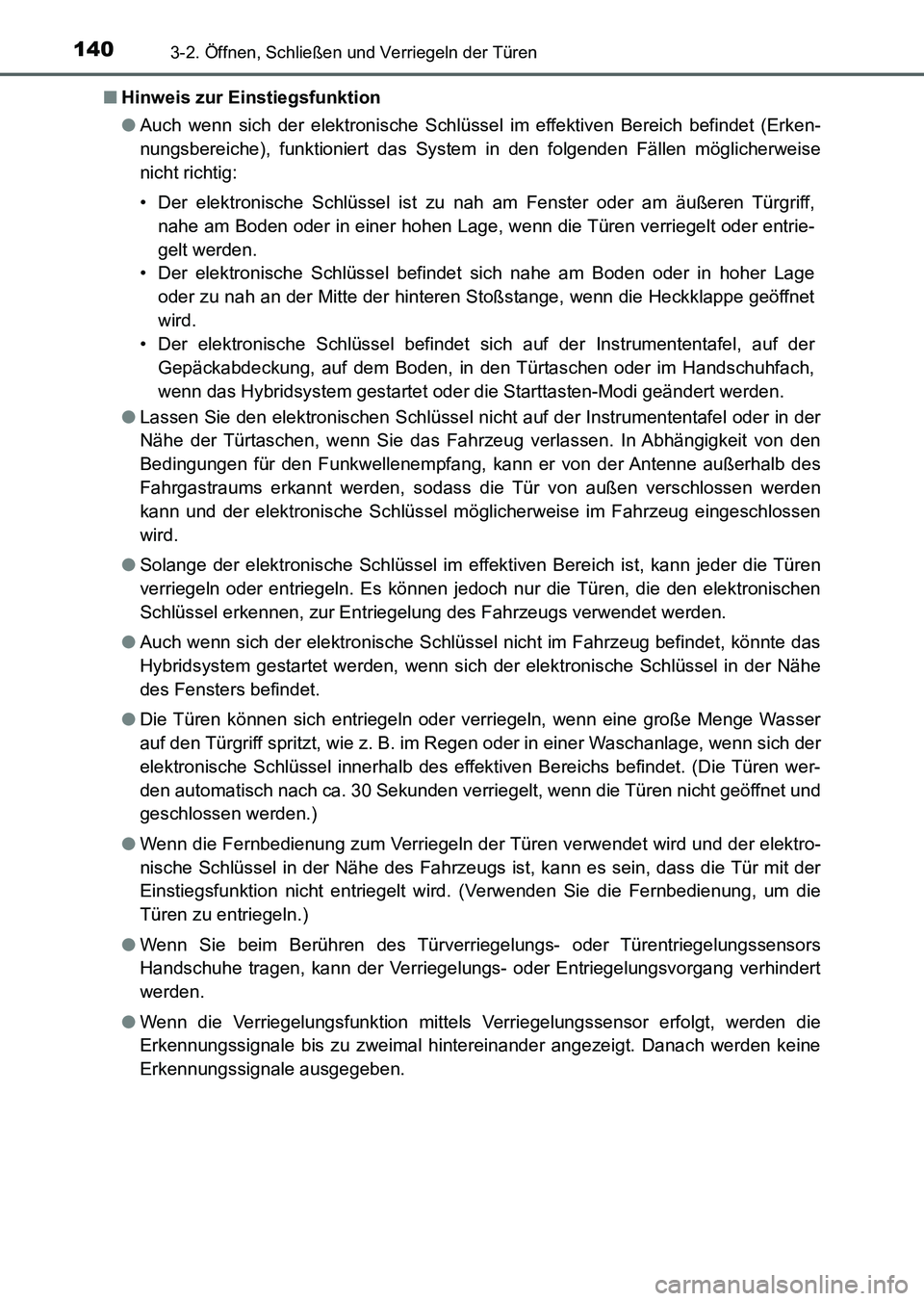

1403-2. Öffnen, Schließen und Verriegeln der Türen
UK_AURIS_HV_HB_EM (OM12L09M)■Hinweis zur Einstiegsfunktion
●Auch wenn sich der elektronische Schlüssel im effektiven Bereich befindet (Erken-
nungsbereiche), funktioniert das System in den folgenden Fällen möglicherweise
nicht richtig:
• Der elektronische Schlüssel ist zu nah am Fenster oder am äußeren Türgriff,
nahe am Boden oder in einer hohen Lage, wenn die Türen verriegelt oder entrie-
gelt werden.
• Der elektronische Schlüssel befindet sich nahe am Boden oder in hoher Lage
oder zu nah an der Mitte der hinteren Stoßstange, wenn die Heckklappe geöffnet
wird.
• Der elektronische Schlüssel befindet sich auf der Instrumententafel, auf der
Gepäckabdeckung, auf dem Boden, in den Türtaschen oder im Handschuhfach,
wenn das Hybridsystem gestartet oder die Starttasten-Modi geändert werden.
●Lassen Sie den elektronischen Schlüssel nicht auf der Instrumententafel oder in der
Nähe der Türtaschen, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von den
Bedingungen für den Funkwellenempfang, kann er von der Antenne außerhalb des
Fahrgastraums erkannt werden, sodass die Tür von außen verschlossen werden
kann und der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlossen
wird.
●Solange der elektronische Schlüssel im effektiven Bereich ist, kann jeder die Türen
verriegeln oder entriegeln. Es können jedoch nur die Türen, die den elektronischen
Schlüssel erkennen, zur Entriegelung des Fahrzeugs verwendet werden.
●Auch wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, könnte das
Hybridsystem gestartet werden, wenn sich der elektronische Schlüssel in der Nähe
des Fensters befindet.
●Die Türen können sich entriegeln oder verriegeln, wenn eine große Menge Wasser
auf den Türgriff spritzt, wie z. B. im Regen oder in einer Waschanlage, wenn sich der
elektronische Schlüssel innerhalb des effektiven Bereichs befindet. (Die Türen wer-
den automatisch nach ca. 30 Sekunden verriegelt, wenn die Türen nicht geöffnet und
geschlossen werden.)
●Wenn die Fernbedienung zum Verriegeln der Türen verwendet wird und der elektro-
nische Schlüssel in der Nähe des Fahrzeugs ist, kann es sein, dass die Tür mit der
Einstiegsfunktion nicht entriegelt wird. (Verwenden Sie die Fernbedienung, um die
Türen zu entriegeln.)
●Wenn Sie beim Berühren des Türverriegelungs- oder Türentriegelungssensors
Handschuhe tragen, kann der Verriegelungs- oder Entriegelungsvorgang verhindert
werden.
●Wenn die Verriegelungsfunktion mittels Verriegelungssensor erfolgt, werden die
Erkennungssignale bis zu zweimal hintereinander angezeigt. Danach werden keine
Erkennungssignale ausgegeben.
UK AURIS_HV_HB_OM_German_OM12L09M.book 140 ページ ２０１６年６月２８日　火曜日　午後６時２１分
