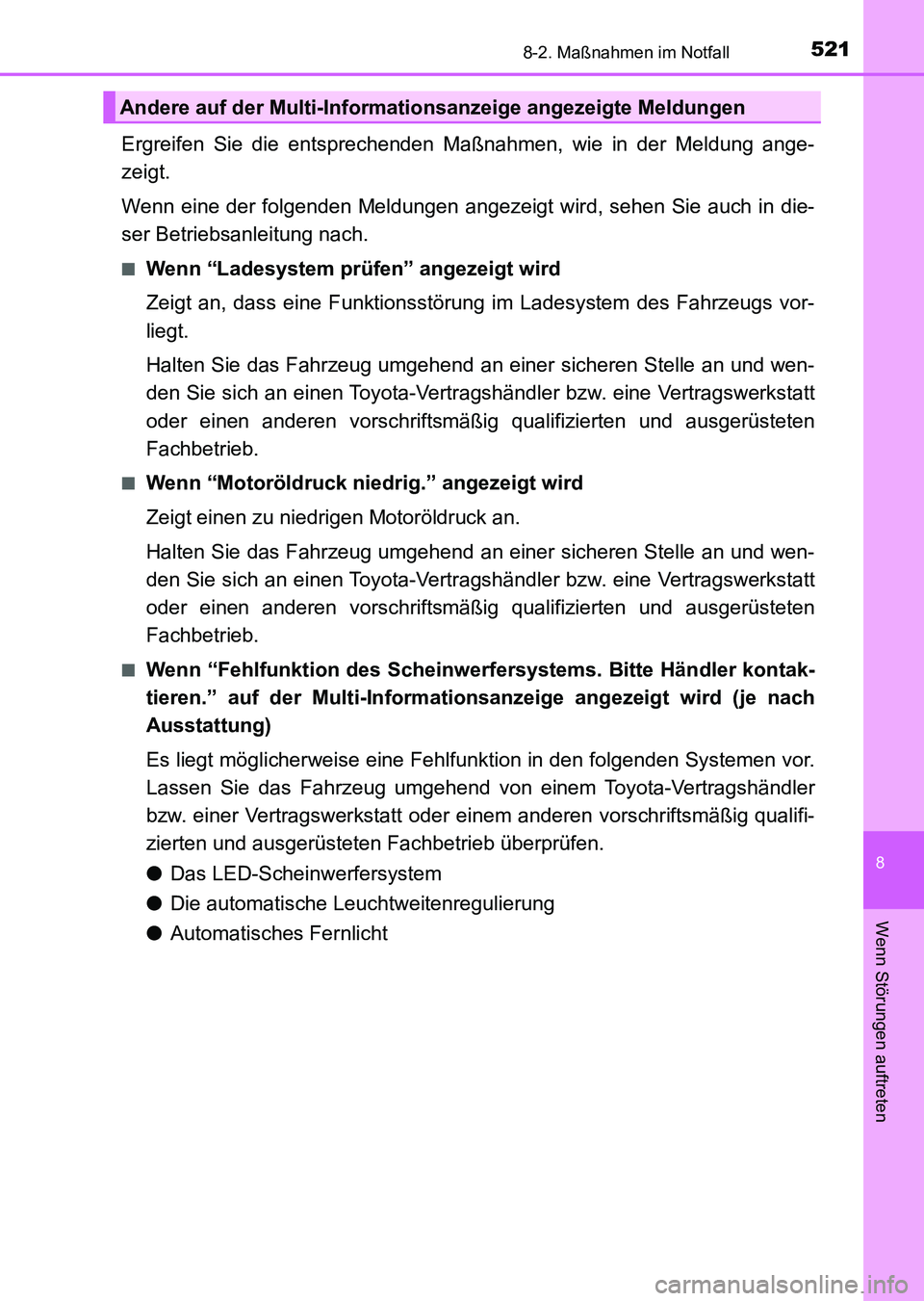

5218-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Ergreifen Sie die entsprechenden Maßnahmen, wie in der Meldung ange-
zeigt.
Wenn eine der folgenden Meldungen angezeigt wird, sehen Sie auch in die-
ser Betriebsanleitung nach.
■Wenn “Ladesystem prüfen” angezeigt wird
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahrzeugs vor-
liegt.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■Wenn “Motoröldruck niedrig.” angezeigt wird
Zeigt einen zu niedrigen Motoröldruck an.
Halten Sie das Fahrzeug umgehend an einer sicheren Stelle an und wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
■Wenn “Fehlfunktion des Scheinwerfersystems. Bitte Händler kontak-
tieren.” auf der Multi-Informationsanzeige angezeigt wird (je nach
Ausstattung)
Es liegt möglicherweise eine Fehlfunktion in den folgenden Systemen vor.
Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb überprüfen.
●Das LED-Scheinwerfersystem
●Die automatische Leuchtweitenregulierung
●Automatisches Fernlicht
Andere auf der Multi-Informationsanzeige angezeigte Meldungen
UK AURIS_HV_HB_OM_German_OM12L09M.book 521 ページ ２０１６年６月２８日　火曜日　午後６時２１分

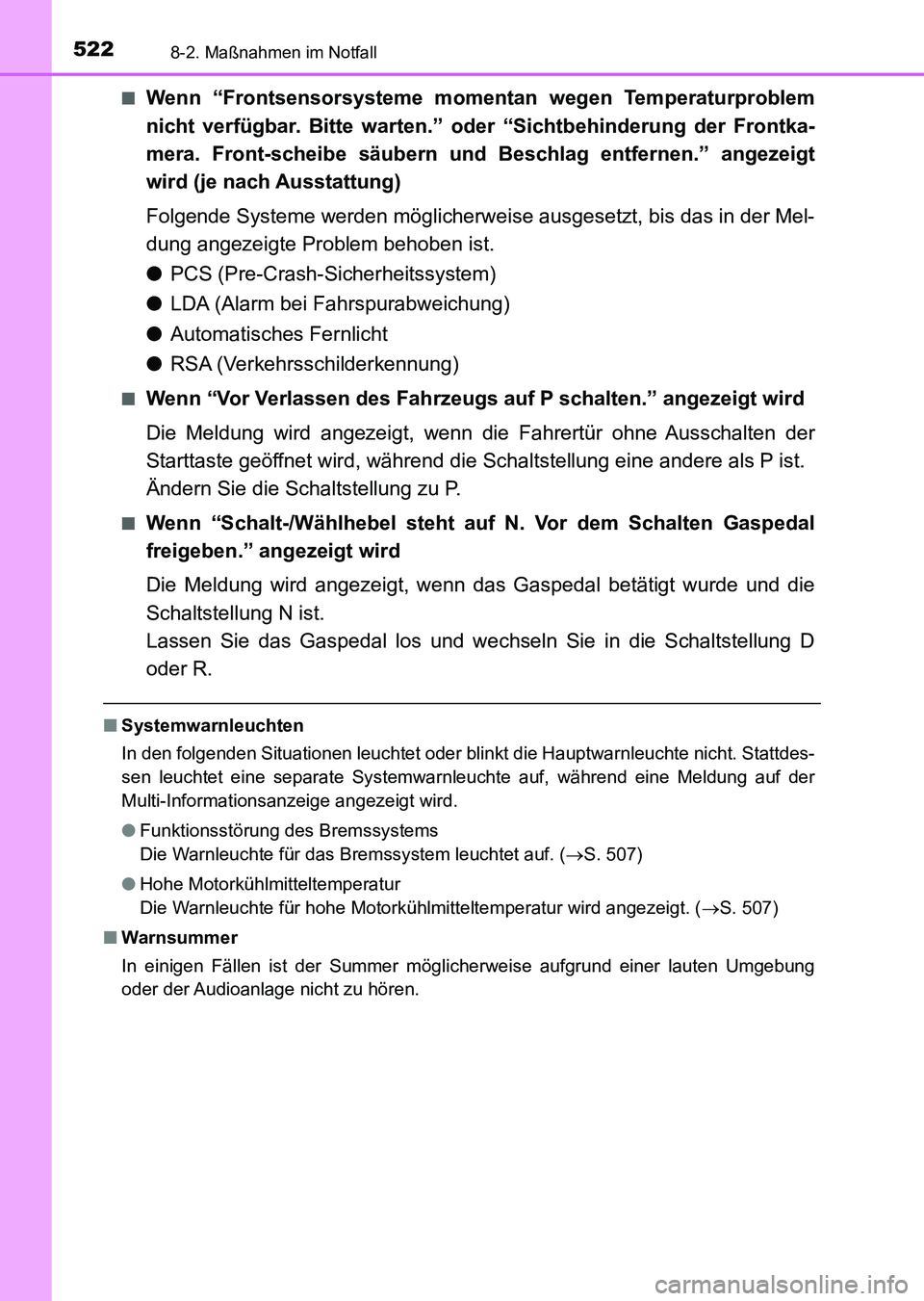

5228-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)■
Wenn “Frontsensorsysteme momentan wegen Temperaturproblem
nicht verfügbar. Bitte warten.” oder “Sichtbehinderung der Frontka-
mera. Front-scheibe säubern und Beschlag entfernen.” angezeigt
wird (je nach Ausstattung)
Folgende Systeme werden möglicherweise ausgesetzt, bis das in der Mel-
dung angezeigte Problem behoben ist.
●PCS (Pre-Crash-Sicherheitssystem)
●LDA (Alarm bei Fahrspurabweichung)
●Automatisches Fernlicht
●RSA (Verkehrsschilderkennung)
■Wenn “Vor Verlassen des Fahrzeugs auf P schalten.” angezeigt wird
Die Meldung wird angezeigt, wenn die Fahrertür ohne Ausschalten der
Starttaste geöffnet wird, während die Schaltstellung eine andere als P ist.
Ändern Sie die Schaltstellung zu P.
■Wenn “Schalt-/Wählhebel steht auf N. Vor dem Schalten Gaspedal
freigeben.” angezeigt wird
Die Meldung wird angezeigt, wenn das Gaspedal betätigt wurde und die
Schaltstellung N ist.
Lassen Sie das Gaspedal los und wechseln Sie in die Schaltstellung D
oder R.
■Systemwarnleuchten
In den folgenden Situationen leuchtet oder blinkt die Hauptwarnleuchte nicht. Stattdes-
sen leuchtet eine separate Systemwarnleuchte auf, während eine Meldung auf der
Multi-Informationsanzeige angezeigt wird.
●Funktionsstörung des Bremssystems
Die Warnleuchte für das Bremssystem leuchtet auf. (S. 507)
●Hohe Motorkühlmitteltemperatur
Die Warnleuchte für hohe Motorkühlmitteltemperatur wird angezeigt. (S. 507)
■Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
UK AURIS_HV_HB_OM_German_OM12L09M.book 522 ページ ２０１６年６月２８日　火曜日　午後６時２１分

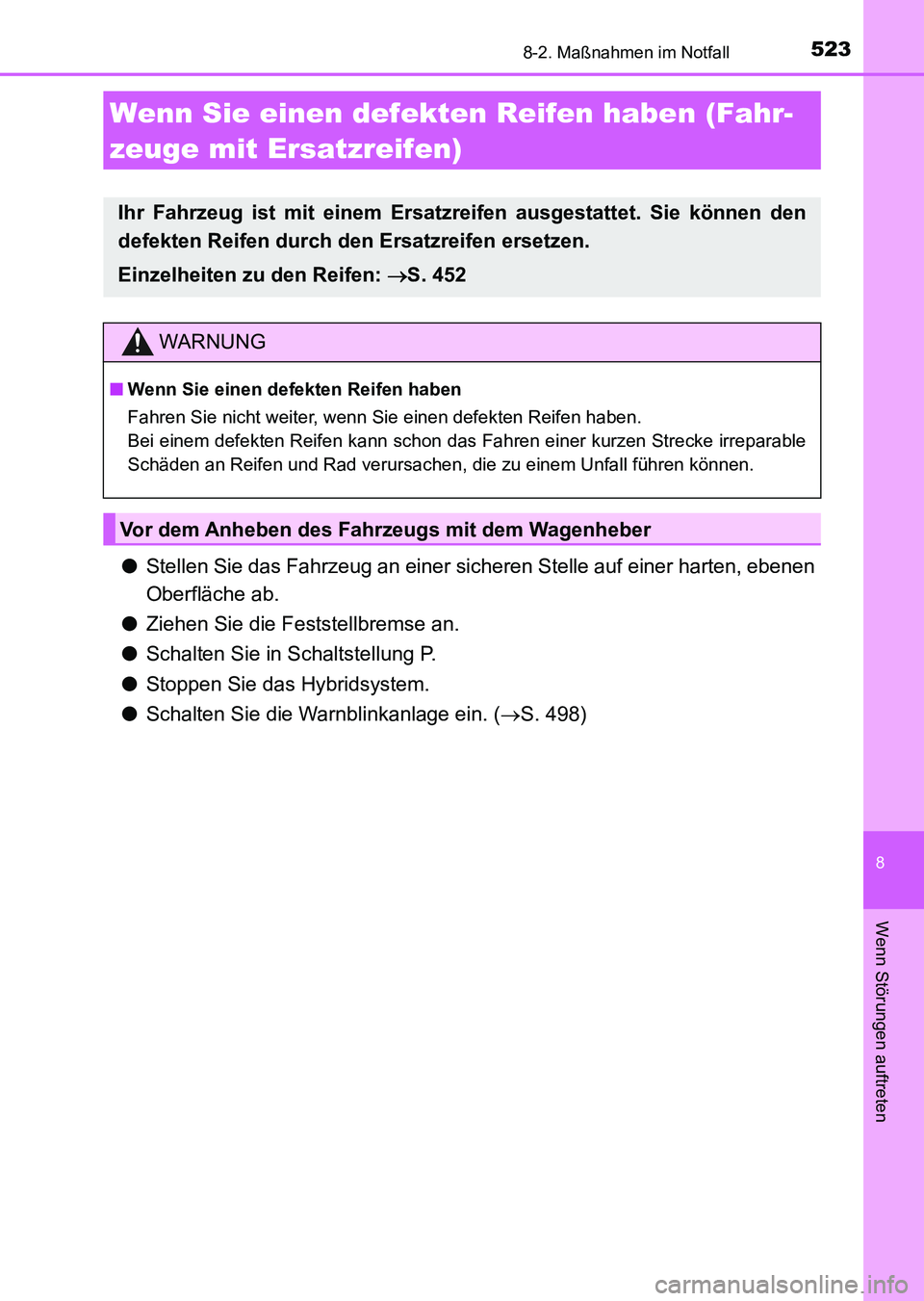

5238-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
●Stellen Sie das Fahrzeug an einer sicheren Stelle auf einer harten, ebenen
Oberfläche ab.
●Ziehen Sie die Feststellbremse an.
●Schalten Sie in Schaltstellung P.
●Stoppen Sie das Hybridsystem.
●Schalten Sie die Warnblinkanlage ein. (S. 498)
Wenn Sie einen defekten Reifen haben (Fahr-
zeuge mit Ersatzreifen)
Ihr Fahrzeug ist mit einem Ersatzreifen ausgestattet. Sie können den
defekten Reifen durch den Ersatzreifen ersetzen.
Einzelheiten zu den Reifen: S. 452
WARNUNG
■Wenn Sie einen defekten Reifen haben
Fahren Sie nicht weiter, wenn Sie einen defekten Reifen haben.
Bei einem defekten Reifen kann schon das Fahren einer kurzen Strecke irreparable
Schäden an Reifen und Rad verursachen, die zu einem Unfall führen können.
Vor dem Anheben des Fahrzeugs mit dem Wagenheber
UK AURIS_HV_HB_OM_German_OM12L09M.book 523 ページ ２０１６年６月２８日　火曜日　午後６時２１分

5248-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)

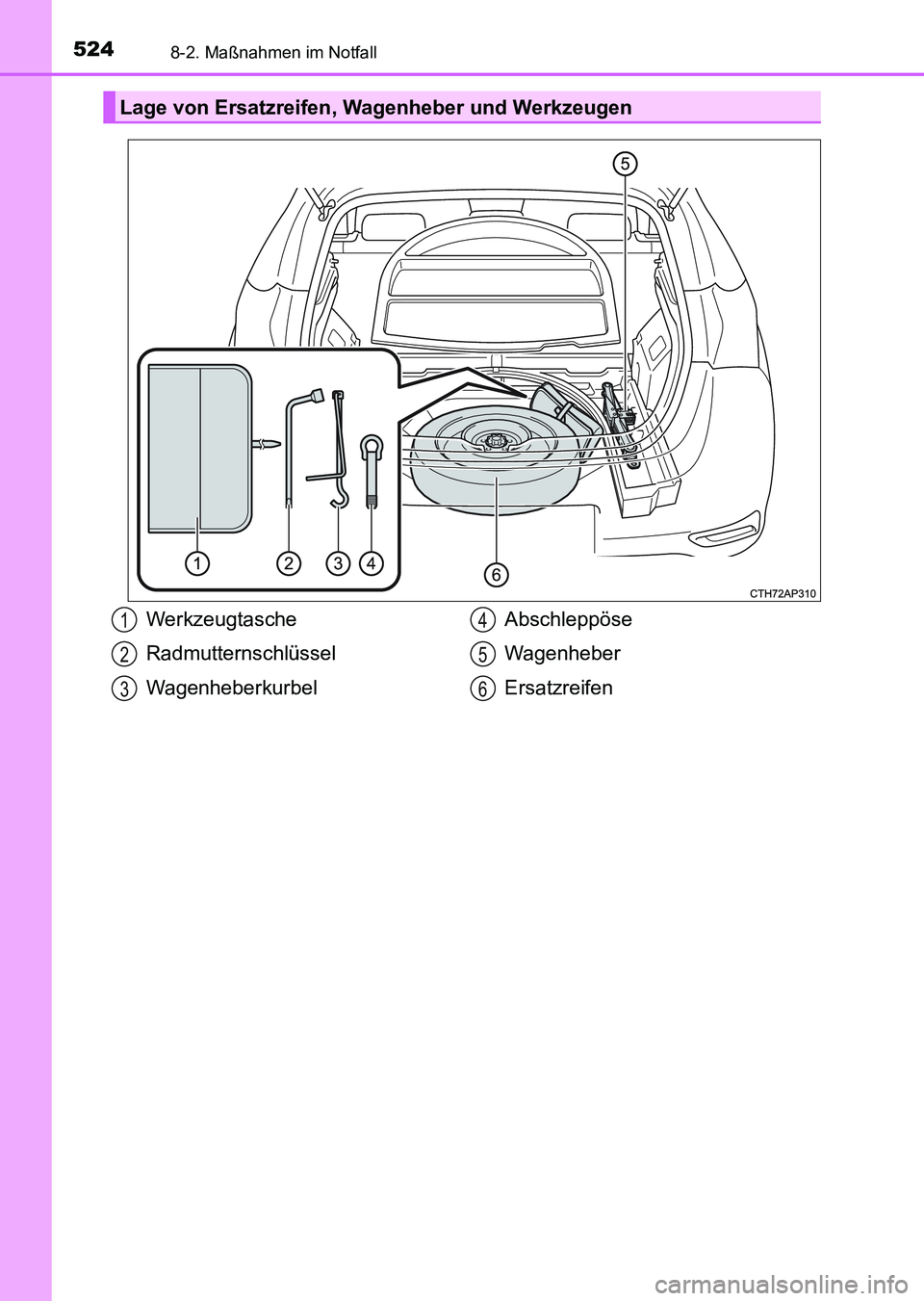

Lage von Ersatzreifen, Wagenheber und Werkzeugen
Werkzeugtasche
Radmutternschlüssel
WagenheberkurbelAbschleppöse
Wagenheber
Ersatzreifen1
2
3
4
5
6
UK AURIS_HV_HB_OM_German_OM12L09M.book 524 ページ ２０１６年６月２８日　火曜日　午後６時２１分

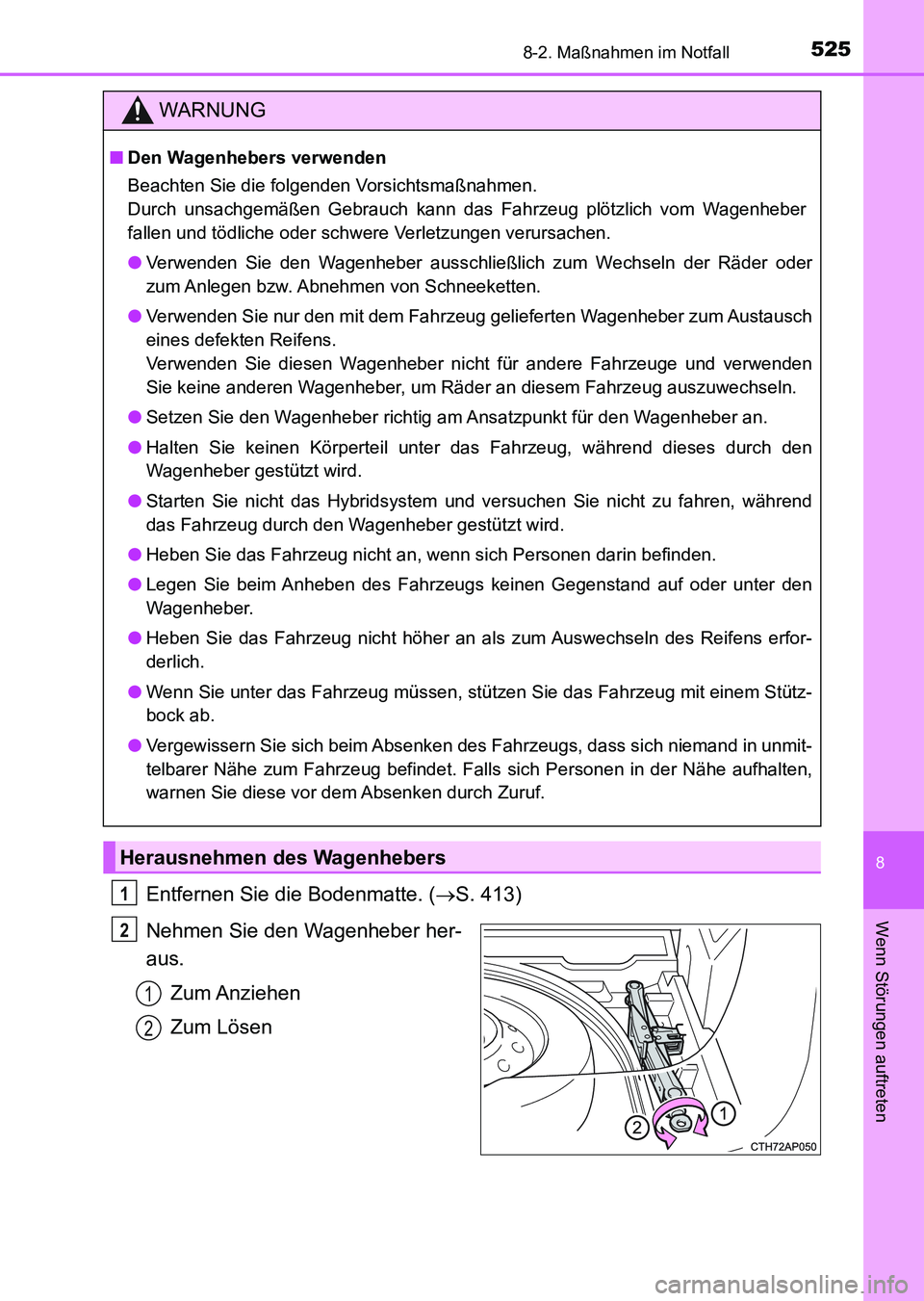

5258-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Entfernen Sie die Bodenmatte. (S. 413)
Nehmen Sie den Wagenheber her-
aus.
Zum Anziehen
Zum Lösen
WARNUNG
■Den Wagenhebers verwenden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Durch unsachgemäßen Gebrauch kann das Fahrzeug plötzlich vom Wagenheber
fallen und tödliche oder schwere Verletzungen verursachen.
●Verwenden Sie den Wagenheber ausschließlich zum Wechseln der Räder oder
zum Anlegen bzw. Abnehmen von Schneeketten.
●Verwenden Sie nur den mit dem Fahrzeug gelieferten Wagenheber zum Austausch
eines defekten Reifens.
Verwenden Sie diesen Wagenheber nicht für andere Fahrzeuge und verwenden
Sie keine anderen Wagenheber, um Räder an diesem Fahrzeug auszuwechseln.
●Setzen Sie den Wagenheber richtig am Ansatzpunkt für den Wagenheber an.
●Halten Sie keinen Körperteil unter das Fahrzeug, während dieses durch den
Wagenheber gestützt wird.
●Starten Sie nicht das Hybridsystem und versuchen Sie nicht zu fahren, während
das Fahrzeug durch den Wagenheber gestützt wird.
●Heben Sie das Fahrzeug nicht an, wenn sich Personen darin befinden.
●Legen Sie beim Anheben des Fahrzeugs keinen Gegenstand auf oder unter den
Wagenheber.
●Heben Sie das Fahrzeug nicht höher an als zum Auswechseln des Reifens erfor-
derlich.
●Wenn Sie unter das Fahrzeug müssen, stützen Sie das Fahrzeug mit einem Stütz-
bock ab.
●Vergewissern Sie sich beim Absenken des Fahrzeugs, dass sich niemand in unmit-
telbarer Nähe zum Fahrzeug befindet. Falls sich Personen in der Nähe aufhalten,
warnen Sie diese vor dem Absenken durch Zuruf.
Herausnehmen des Wagenhebers
1
2
1
2
UK AURIS_HV_HB_OM_German_OM12L09M.book 525 ページ ２０１６年６月２８日　火曜日　午後６時２１分

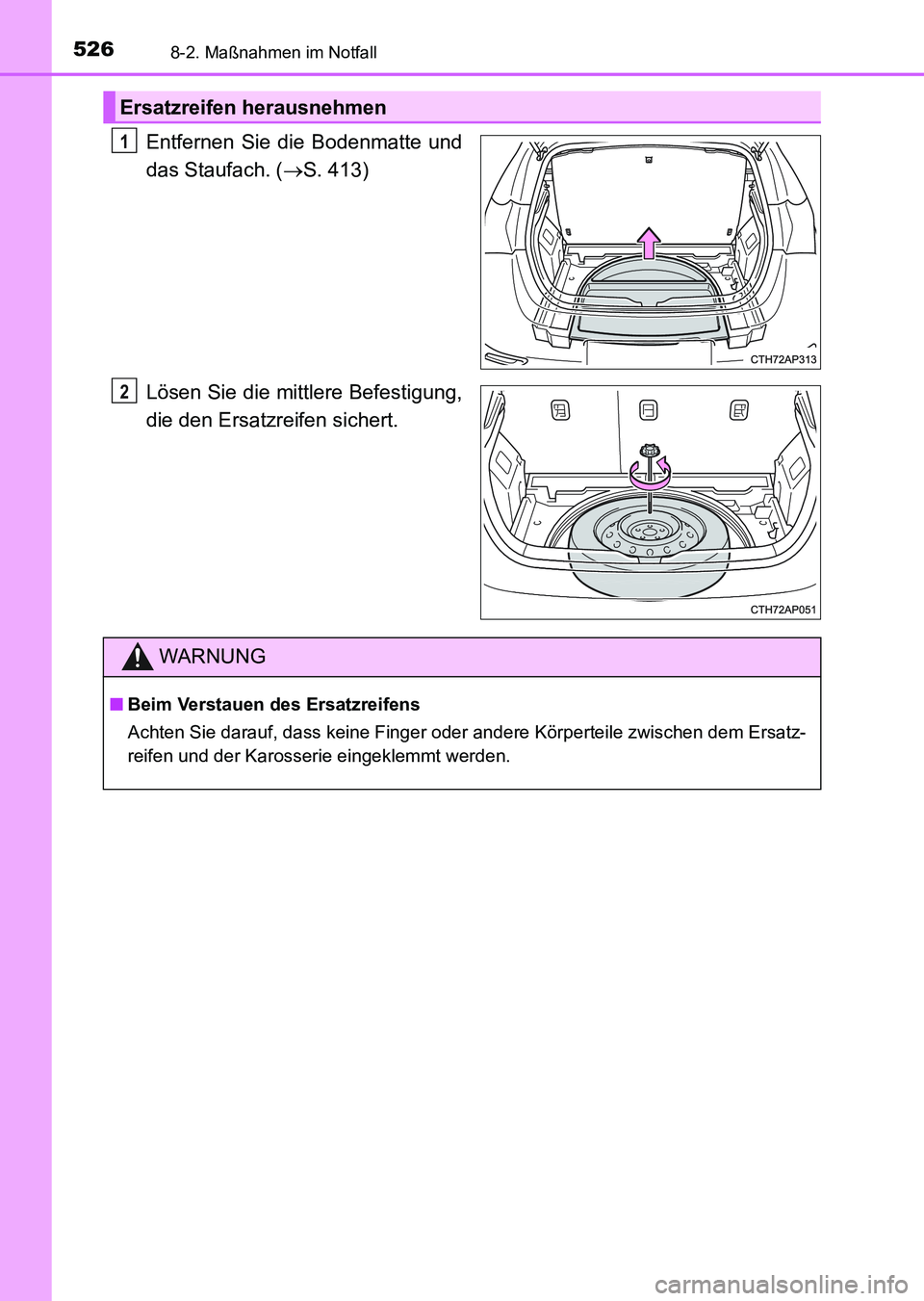

5268-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Entfernen Sie die Bodenmatte und
das Staufach. (S. 413)
Lösen Sie die mittlere Befestigung,
die den Ersatzreifen sichert.
Ersatzreifen herausnehmen
1
2
WARNUNG
■Beim Verstauen des Ersatzreifens
Achten Sie darauf, dass keine Finger oder andere Körperteile zwischen dem Ersatz-
reifen und der Karosserie eingeklemmt werden.
UK AURIS_HV_HB_OM_German_OM12L09M.book 526 ページ ２０１６年６月２８日　火曜日　午後６時２１分

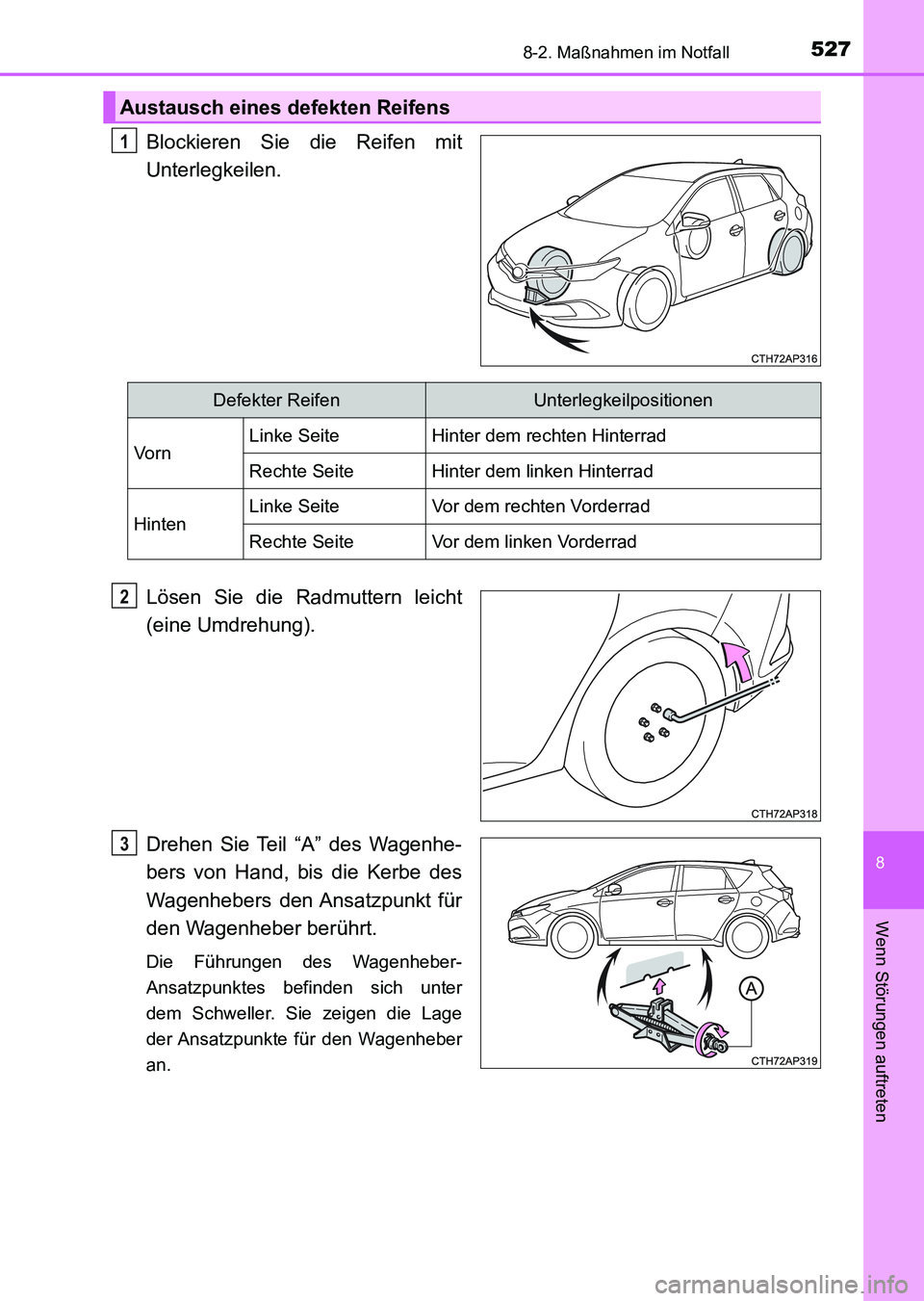

5278-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Blockieren Sie die Reifen mit
Unterlegkeilen.
Lösen Sie die Radmuttern leicht
(eine Umdrehung).
Drehen Sie Teil “A” des Wagenhe-
bers von Hand, bis die Kerbe des
Wagenhebers den Ansatzpunkt für
den Wagenheber berührt.
Die Führungen des Wagenheber-
Ansatzpunktes befinden sich unter
dem Schweller. Sie zeigen die Lage
der Ansatzpunkte für den Wagenheber
an.
Austausch eines defekten Reifens
1
Defekter ReifenUnterlegkeilpositionen
Vo r nLinke SeiteHinter dem rechten Hinterrad
Rechte SeiteHinter dem linken Hinterrad
HintenLinke SeiteVor dem rechten Vorderrad
Rechte SeiteVor dem linken Vorderrad
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 527 ページ ２０１６年６月２８日　火曜日　午後６時２１分

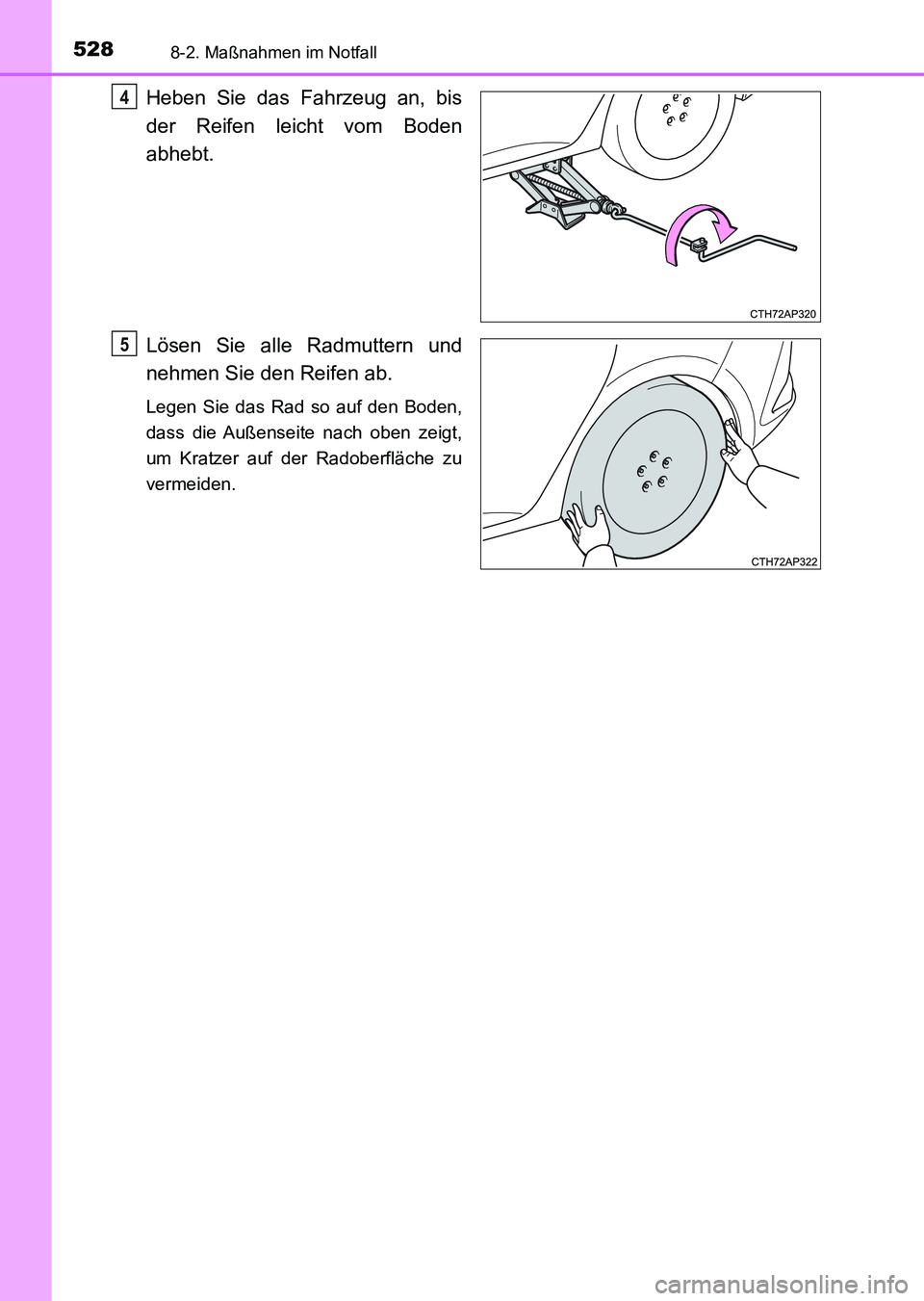

5288-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Heben Sie das Fahrzeug an, bis
der Reifen leicht vom Boden
abhebt.
Lösen Sie alle Radmuttern und
nehmen Sie den Reifen ab.
Legen Sie das Rad so auf den Boden,
dass die Außenseite nach oben zeigt,
um Kratzer auf der Radoberfläche zu
vermeiden.
4
5
UK AURIS_HV_HB_OM_German_OM12L09M.book 528 ページ ２０１６年６月２８日　火曜日　午後６時２１分

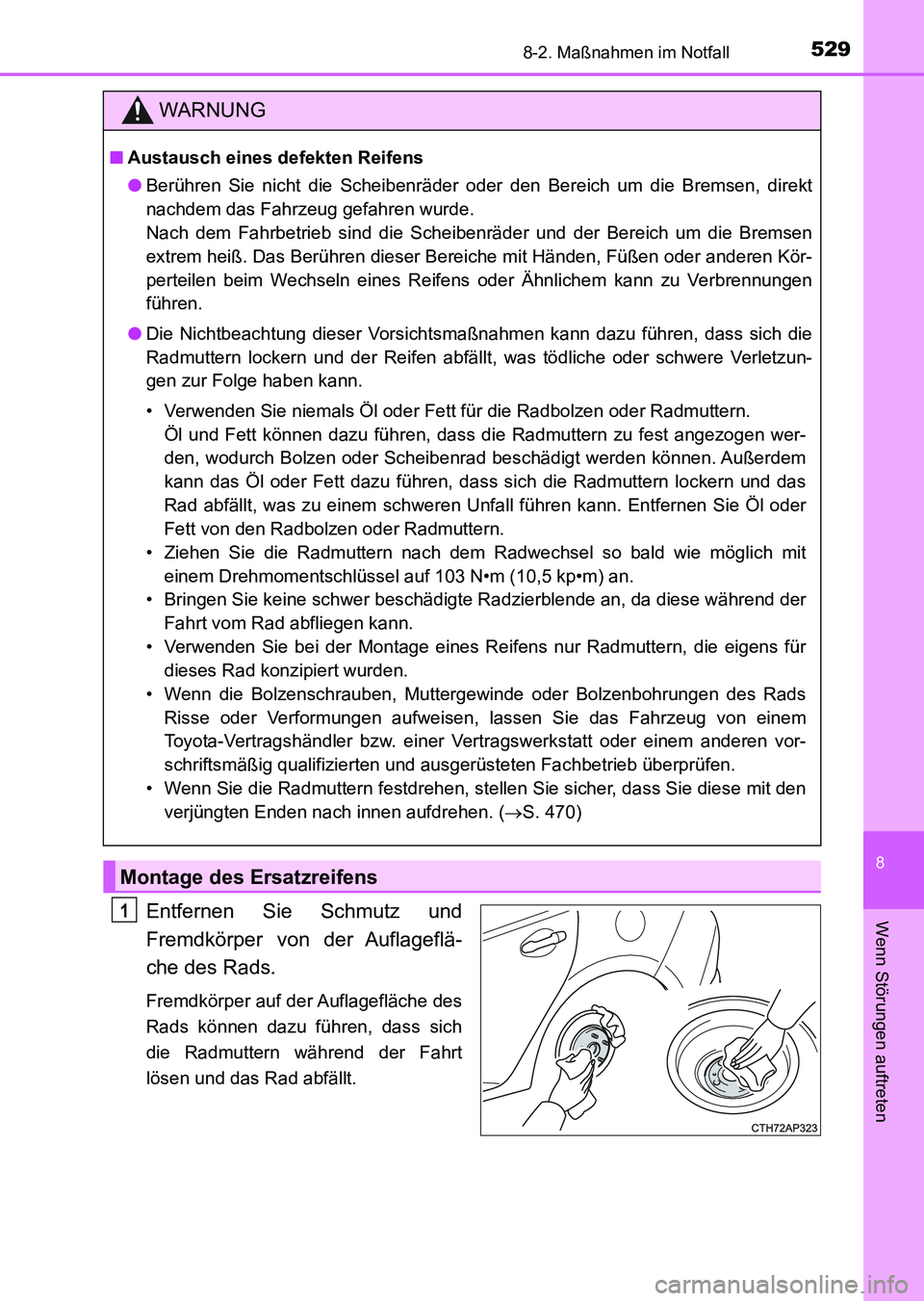

5298-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
UK_AURIS_HV_HB_EM (OM12L09M)
Entfernen Sie Schmutz und
Fremdkörper von der Auflageflä-
che des Rads.
Fremdkörper auf der Auflagefläche des
Rads können dazu führen, dass sich
die Radmuttern während der Fahrt
lösen und das Rad abfällt.
WARNUNG
■Austausch eines defekten Reifens
●Berühren Sie nicht die Scheibenräder oder den Bereich um die Bremsen, direkt
nachdem das Fahrzeug gefahren wurde.
Nach dem Fahrbetrieb sind die Scheibenräder und der Bereich um die Bremsen
extrem heiß. Das Berühren dieser Bereiche mit Händen, Füßen oder anderen Kör-
perteilen beim Wechseln eines Reifens oder Ähnlichem kann zu Verbrennungen
führen.
●Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann dazu führen, dass sich die
Radmuttern lockern und der Reifen abfällt, was tödliche oder schwere Verletzun-
gen zur Folge haben kann.
• Verwenden Sie niemals Öl oder Fett für die Radbolzen oder Radmuttern.
Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen wer-
den, wodurch Bolzen oder Scheibenrad beschädigt werden können. Außerdem
kann das Öl oder Fett dazu führen, dass sich die Radmuttern lockern und das
Rad abfällt, was zu einem schweren Unfall führen kann. Entfernen Sie Öl oder
Fett von den Radbolzen oder Radmuttern.
• Ziehen Sie die Radmuttern nach dem Radwechsel so bald wie möglich mit
einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) an.
• Bringen Sie keine schwer beschädigte Radzierblende an, da diese während der
Fahrt vom Rad abfliegen kann.
• Verwenden Sie bei der Montage eines Reifens nur Radmuttern, die eigens für
dieses Rad konzipiert wurden.
• Wenn die Bolzenschrauben, Muttergewinde oder Bolzenbohrungen des Rads
Risse oder Verformungen aufweisen, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
• Wenn Sie die Radmuttern festdrehen, stellen Sie sicher, dass Sie diese mit den
verjüngten Enden nach innen aufdrehen. (S. 470)
Montage des Ersatzreifens
1
UK AURIS_HV_HB_OM_German_OM12L09M.book 529 ページ ２０１６年６月２８日　火曜日　午後６時２１分

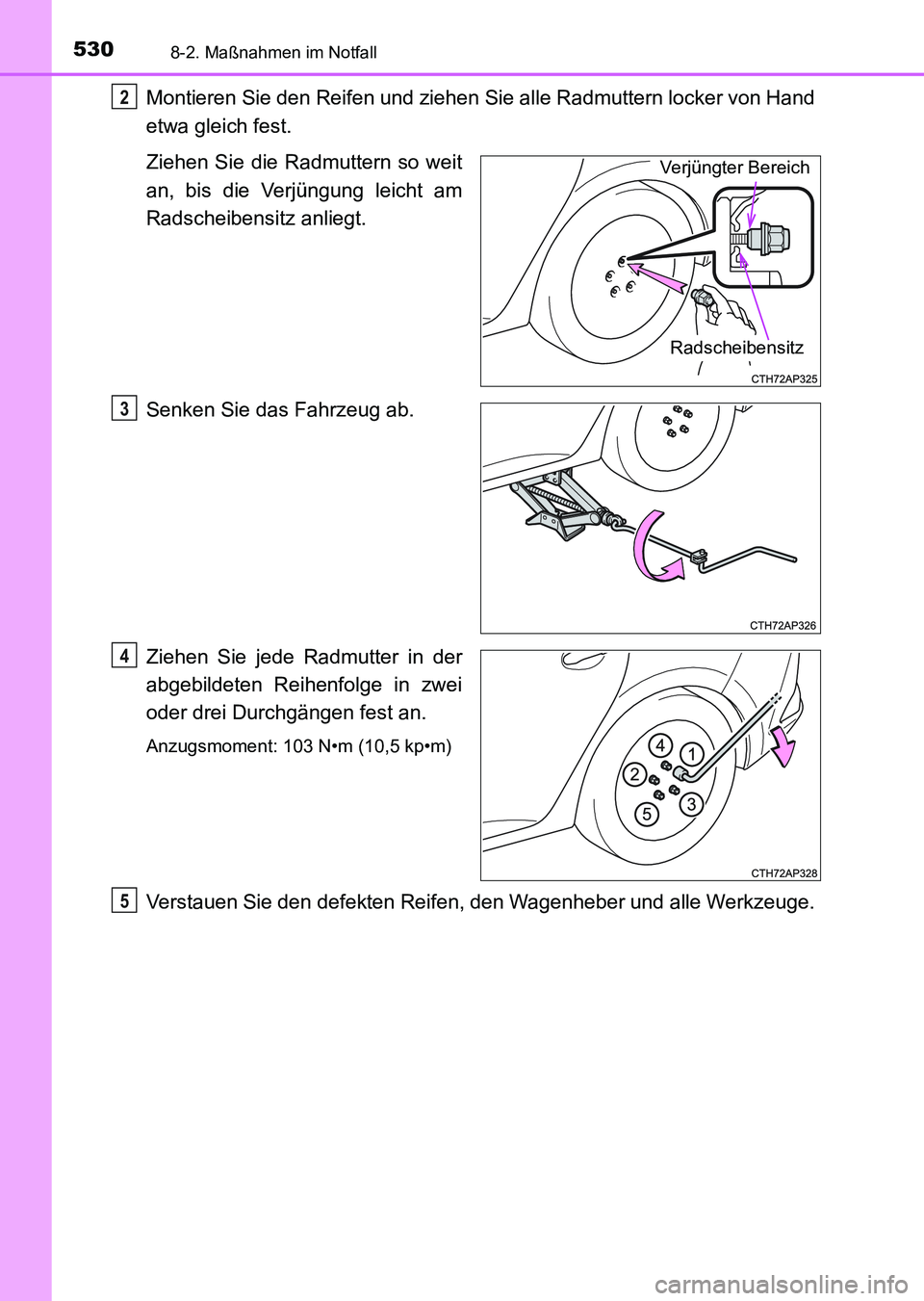

5308-2. Maßnahmen im Notfall
UK_AURIS_HV_HB_EM (OM12L09M)
Montieren Sie den Reifen und ziehen Sie alle Radmuttern locker von Hand
etwa gleich fest.
Ziehen Sie die Radmuttern so weit
an, bis die Verjüngung leicht am
Radscheibensitz anliegt.
Senken Sie das Fahrzeug ab.
Ziehen Sie jede Radmutter in der
abgebildeten Reihenfolge in zwei
oder drei Durchgängen fest an.
Anzugsmoment: 103 N•m (10,5 kp•m)
Verstauen Sie den defekten Reifen, den Wagenheber und alle Werkzeuge.
2
Verjüngter Bereich
Radscheibensitz
3
4
5
