TOYOTA AURIS 2017 Brugsanvisning (in Danish)

4617-3. Gør-det-selv vedligeholdelse
OM12K97DK
7
Vedligeholdelse og pleje
◆Foran
◆Bag
Type A
Type B
Anbringelse af en værkstedsdonkraft
Når du bruger en donkraft, skal du følge anvisningerne i manua-
len til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlige personskader.
OM12K97DK.book Page 461 Friday, October 21, 2016 3:37 PM

4627-3. Gør-det-selv vedligeholdelse
OM12K97DK■
1NR-FE-motor
Motorrum
Sprinklervæskebeholder
(→ S. 480)
Beholder til kølervæske (→ S. 474)
Dæksel til motoroliepåfyld-
ning (→S. 470)
Oliemålepind (→ S. 467)Batteri
(→ S. 477)
Sikringsboks ( →S. 508)
Køleventilator
Kondensator ( →S. 476)
Køler ( →S. 476)1
2
3
4
5
6
7
8
9
OM12K97DK.book Page 462 Friday, October 21, 2016 3:37 PM

4637-3. Gør-det-selv vedligeholdelse
OM12K97DK
7
Vedligeholdelse og pleje
■1ZR-FAE-motor
Sprinklervæskebeholder(→ S. 480)
Beholder til kølervæske (→ S. 474)
Dæksel til motoroliepåfyld-
ning (→S. 470)
Oliemålepind (→ S. 467)Batteri
(→ S. 477)
Sikringsboks ( →S. 508)
Køleventilator
Kondensator ( →S. 476)
Køler ( →S. 476)1
2
3
4
5
6
7
8
9
OM12K97DK.book Page 463 Friday, October 21, 2016 3:37 PM

4647-3. Gør-det-selv vedligeholdelse
OM12K97DK■
8NR-FTS-motor
Beholder til kølervæske
(→ S. 474)
Beholder til kølervæske
til intercooler ( →S. 475)
Dæksel til motoroliepåfyld-
ning (→ S. 470)
Oliemålepind (→ S. 467)Batteri
(→ S. 477)
Sikringsboks ( →S. 508)
Køler ( →S. 476)
Kondensator ( →S. 476)
Køleventilatorer
Intercooler
Sprinklervæskebeholder (→ S. 480)1
2
3
4
5
6
7
8
9
10
11
OM12K97DK.book Page 464 Friday, October 21, 2016 3:37 PM

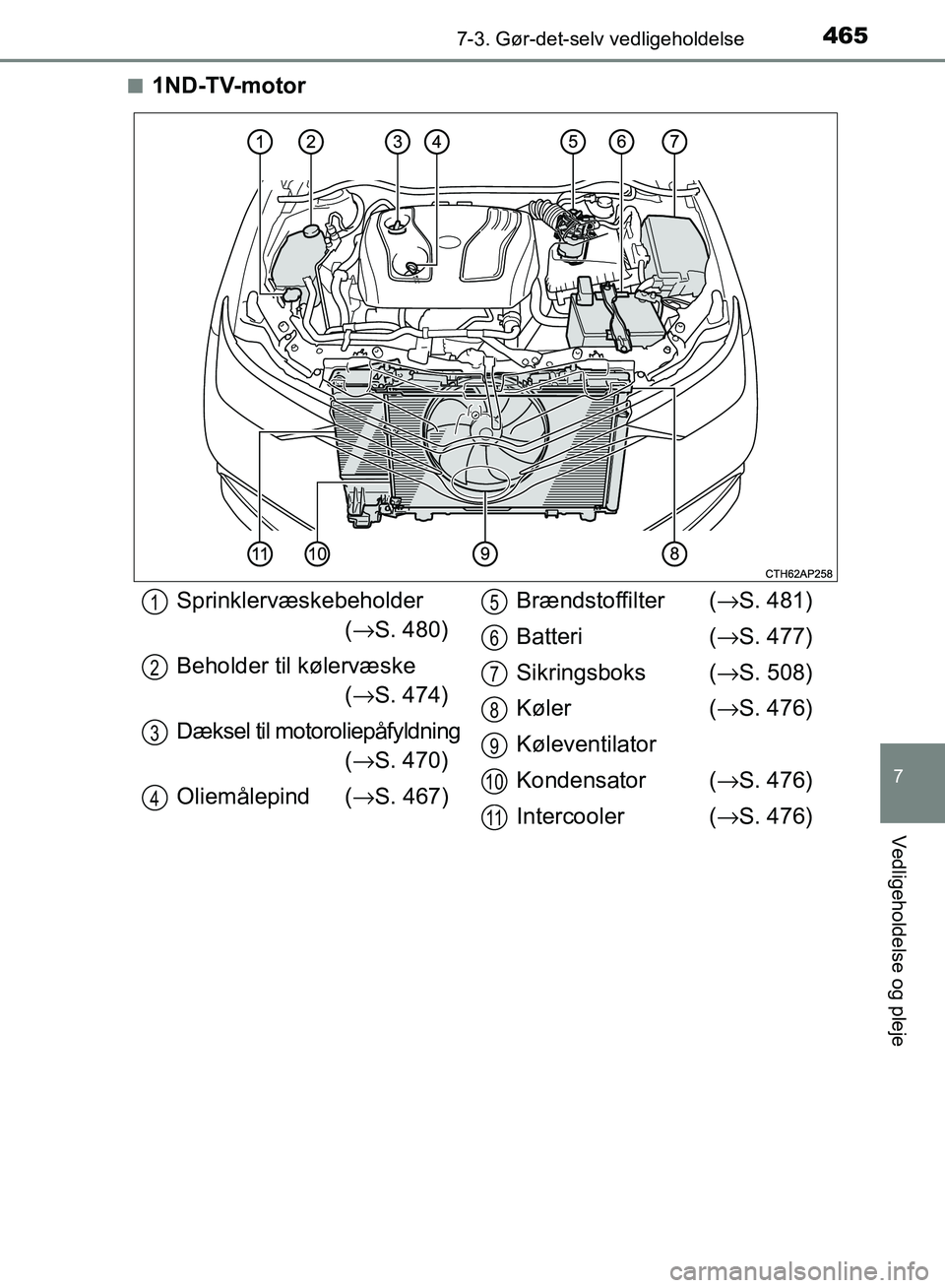

4657-3. Gør-det-selv vedligeholdelse
OM12K97DK
7
Vedligeholdelse og pleje
■1ND-TV-motor
Sprinklervæskebeholder(→ S. 480)
Beholder til kølervæske (→ S. 474)
Dæksel til motoroliepåfyldning (→ S. 470)
Oliemålepind (→ S. 467)Brændstoffilter (
→S. 481)
Batteri (→ S. 477)
Sikringsboks ( →S. 508)
Køler ( →S. 476)
Køleventilator
Kondensator ( →S. 476)
Intercooler ( →S. 476)1
2
3
4
5
6
7
8
9
10
11
OM12K97DK.book Page 465 Friday, October 21, 2016 3:37 PM

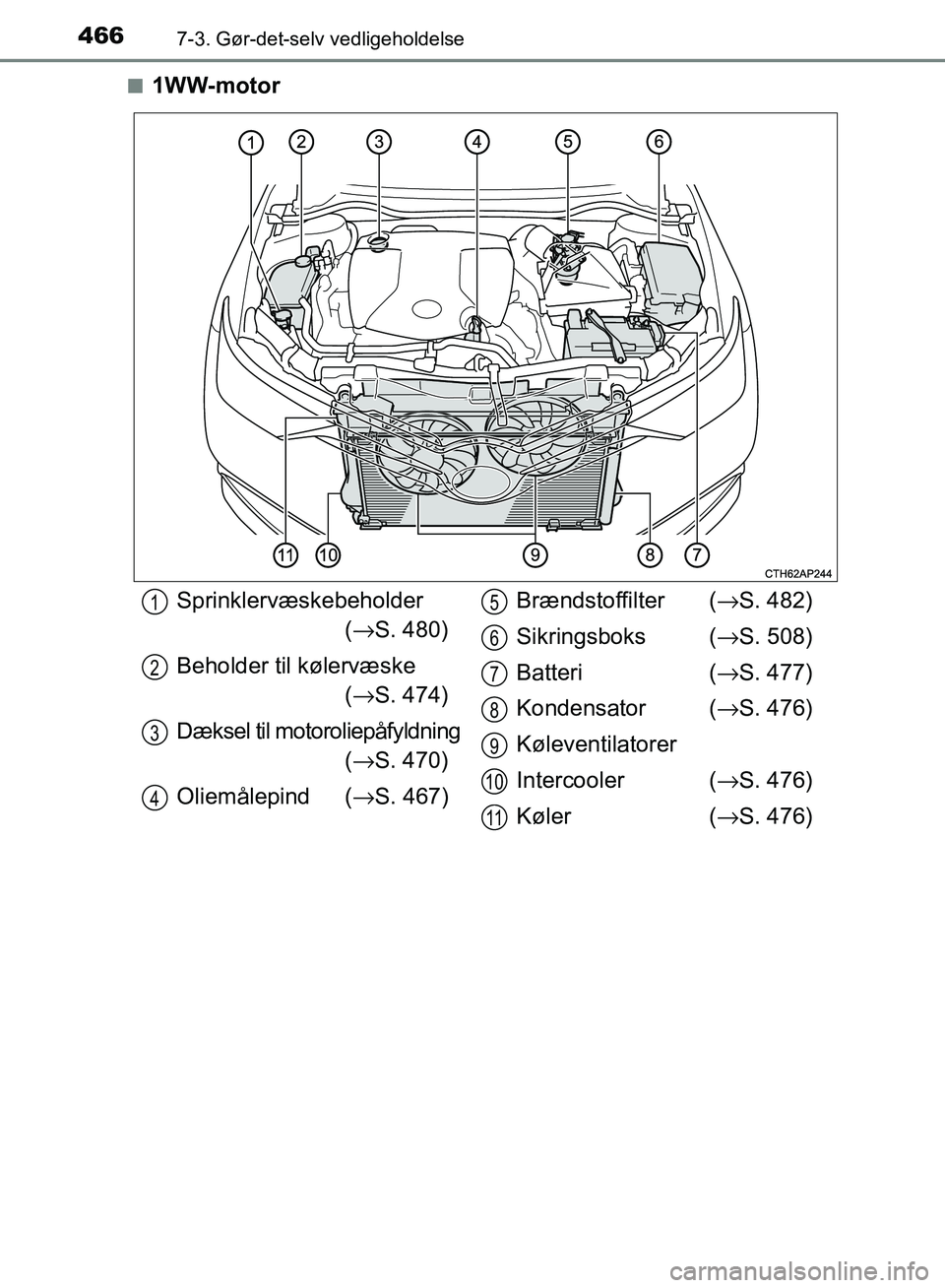

4667-3. Gør-det-selv vedligeholdelse
OM12K97DK■
1WW-motor
Sprinklervæskebeholder
(→ S. 480)
Beholder til kølervæske (→ S. 474)
Dæksel til motoroliepåfyldning (→ S. 470)
Oliemålepind (→ S. 467)Brændstoffilter (
→S. 482)
Sikringsboks ( →S. 508)
Batteri (→ S. 477)
Kondensator ( →S. 476)
Køleventilatorer
Intercooler ( →S. 476)
Køler ( →S. 476)1
2
3
4
5
6
7
8
9
10
11
OM12K97DK.book Page 466 Friday, October 21, 2016 3:37 PM

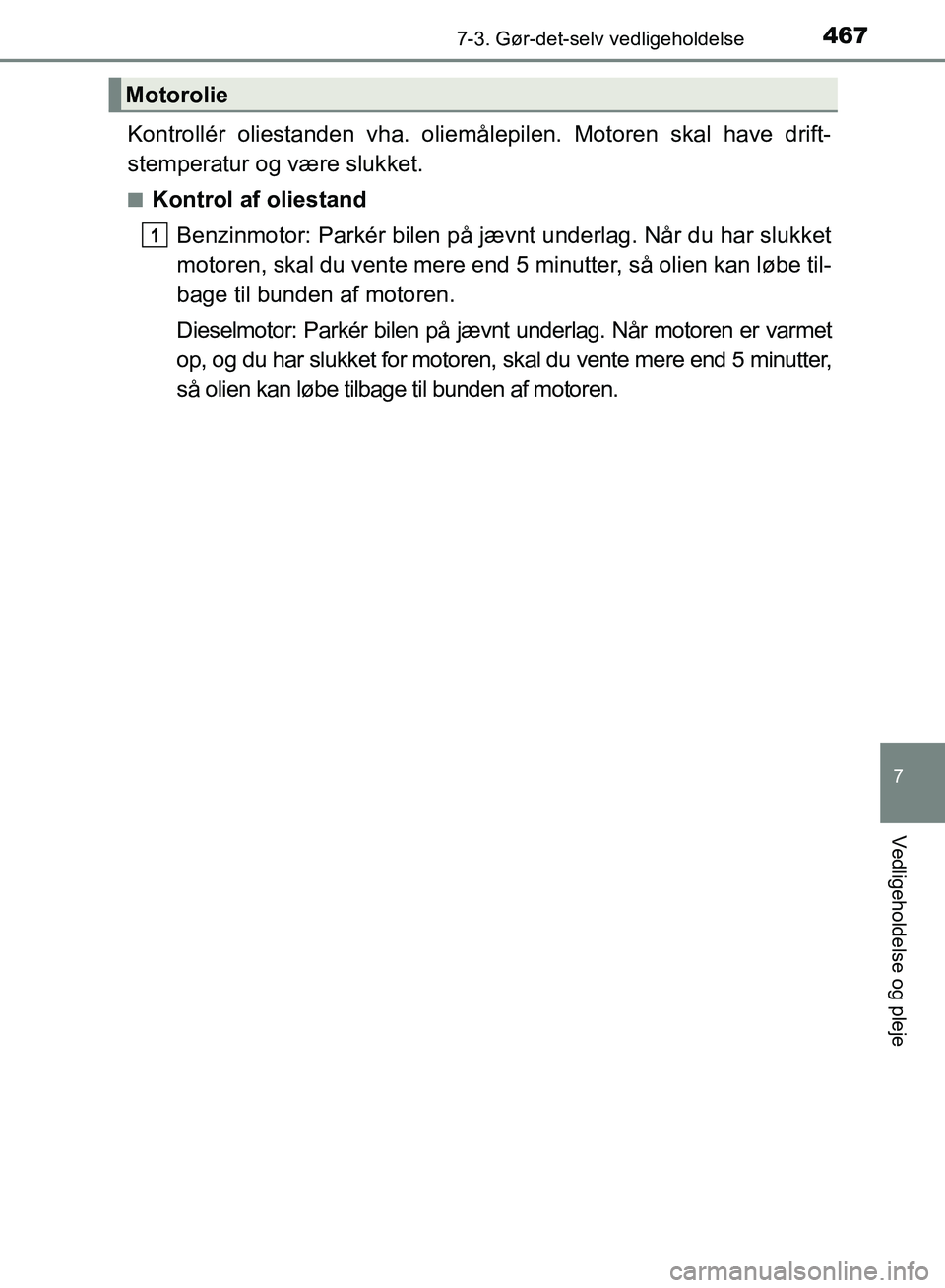

4677-3. Gør-det-selv vedligeholdelse
OM12K97DK
7
Vedligeholdelse og pleje
Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
■Kontrol af oliestandBenzinmotor: Parkér bilen på jævnt underlag. Når du har slukket
motoren, skal du vente mere end 5 minutter, så olien kan løbe til-
bage til bunden af motoren.
Dieselmotor: Parkér bilen på jævnt underlag. Når motoren er varmet
op, og du har slukket for motoren, skal du vente mere end 5 minutter,
så olien kan løbe tilbage til bunden af motoren.
Motorolie
1
OM12K97DK.book Page 467 Friday, October 21, 2016 3:37 PM

4687-3. Gør-det-selv vedligeholdelse
OM12K97DK
Træk målepinden ud, og hold en klud under enden af den.2
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12K97DK.book Page 468 Friday, October 21, 2016 3:37 PM

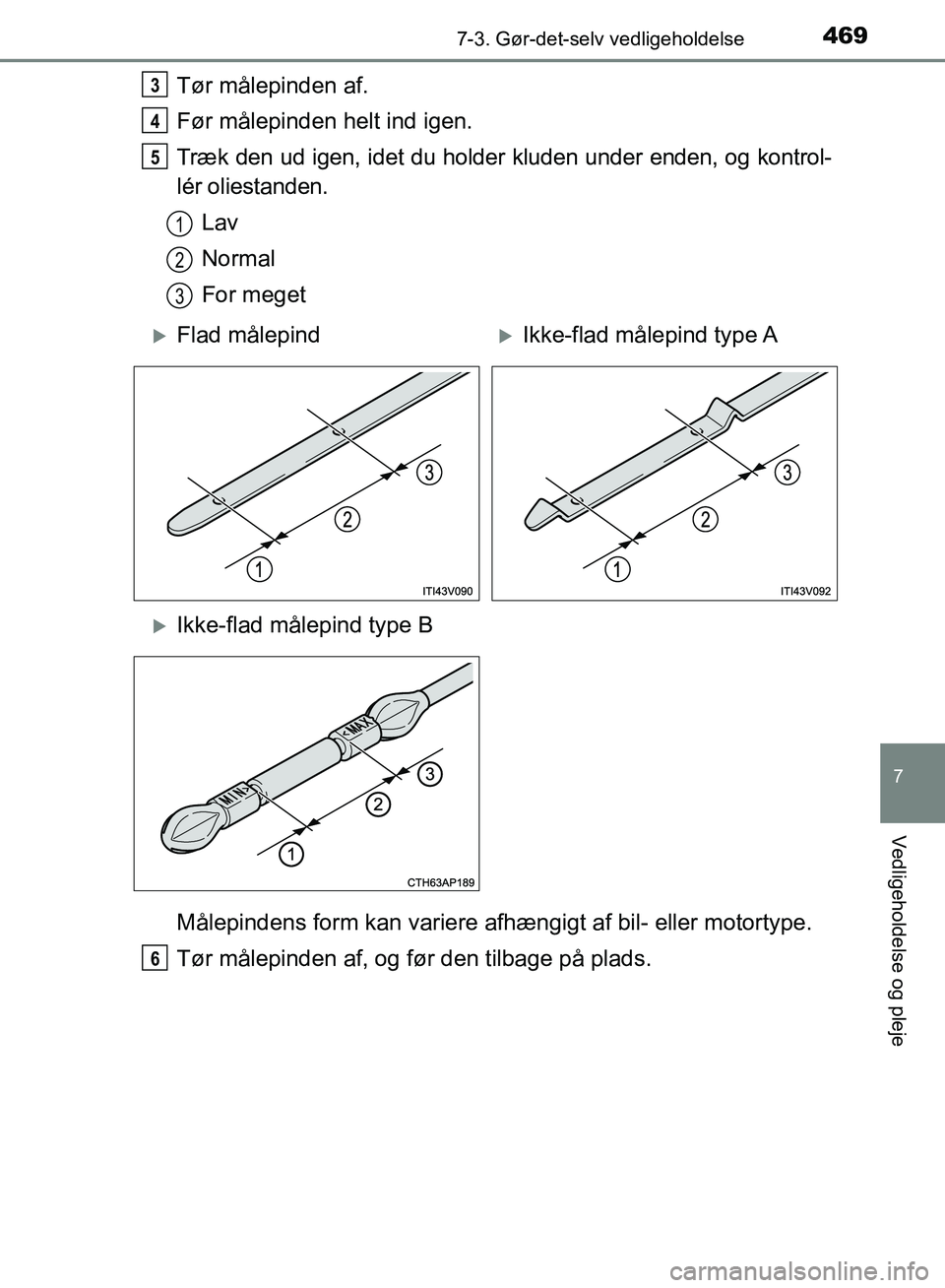

4697-3. Gør-det-selv vedligeholdelse
OM12K97DK
7
Vedligeholdelse og pleje
Tør målepinden af.
Før målepinden helt ind igen.
Træk den ud igen, idet du holder kluden under enden, og kontrol-
lér oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.3
4
5
1
2
3
Flad målepindIkke-flad målepind type A
Ikke-flad målepind type B
6
OM12K97DK.book Page 469 Friday, October 21, 2016 3:37 PM

4707-3. Gør-det-selv vedligeholdelse
OM12K97DK■
Påfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme type, som allerede findes i motoren.
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12K97DK.book Page 470 Friday, October 21, 2016 3:37 PM
