TOYOTA AURIS 2017 Instructieboekje (in Dutch)

91

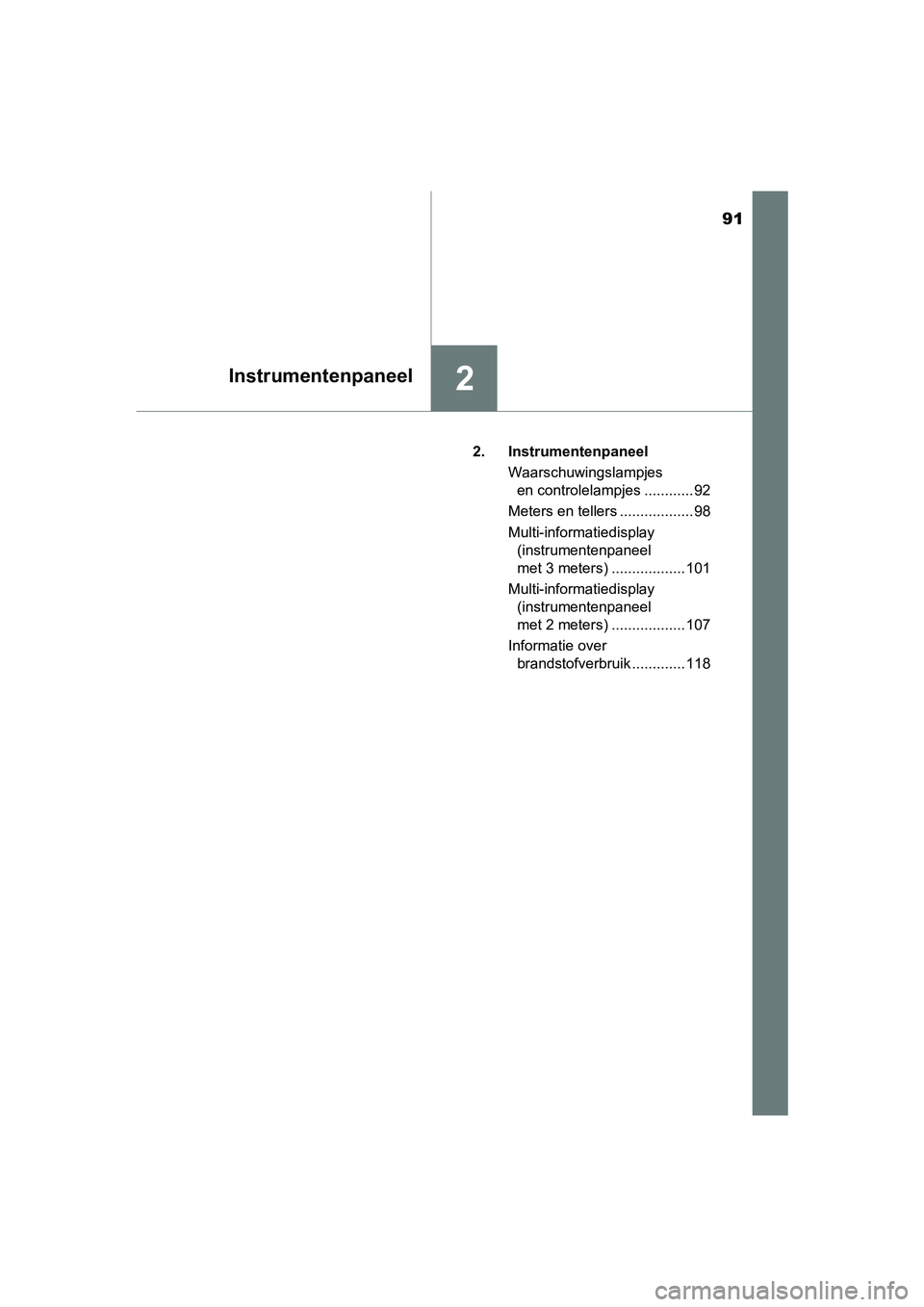

2Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 92
Meters en tellers .................. 98
Multi-informatiedisplay (instrumentenpaneel
met 3 meters) .................. 101
Multi-informatiedisplay (instrumentenpaneel
met 2 meters) .................. 107
Informatie over brandstofverbruik ............. 118
UK AURIS_HB_OM_Europe_OM12K97E .book Page 91 Friday, October 7, 2016 4:48 PM

92
UK AURIS_HB_EE (OM12K97E)
2. Instrumentenpaneel

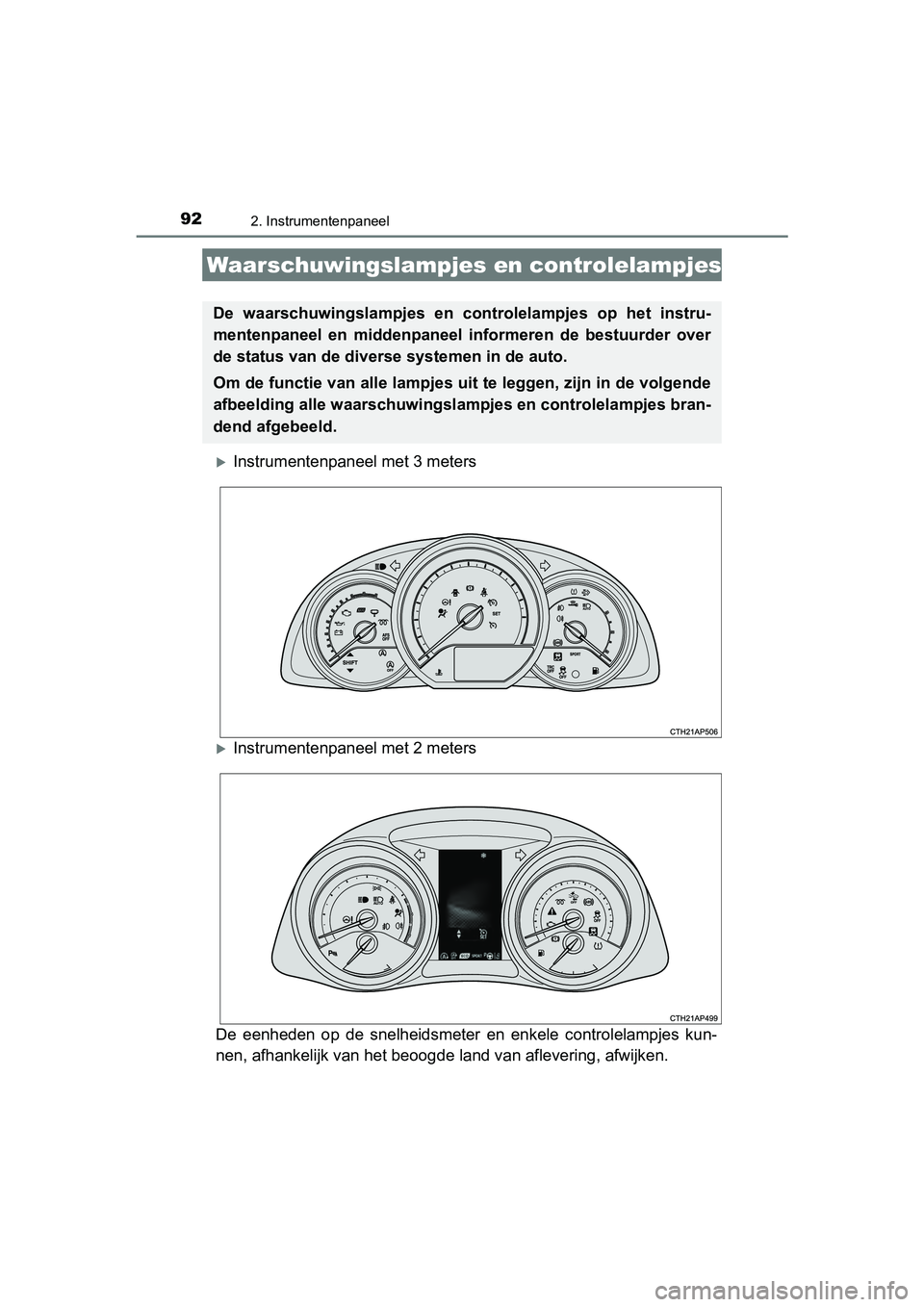

Instrumentenpaneel met 3 meters
Instrumentenpaneel met 2 meters
De eenheden op de snelheidsmeter en enkele controlelampjes kun-
nen, afhankelijk van het beoogde land van aflevering, afwijken.
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en c ontrolelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes uit te leggen, zijn in de volgen de
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 92 Friday, October 7 , 2016 4:48 PM

932. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel

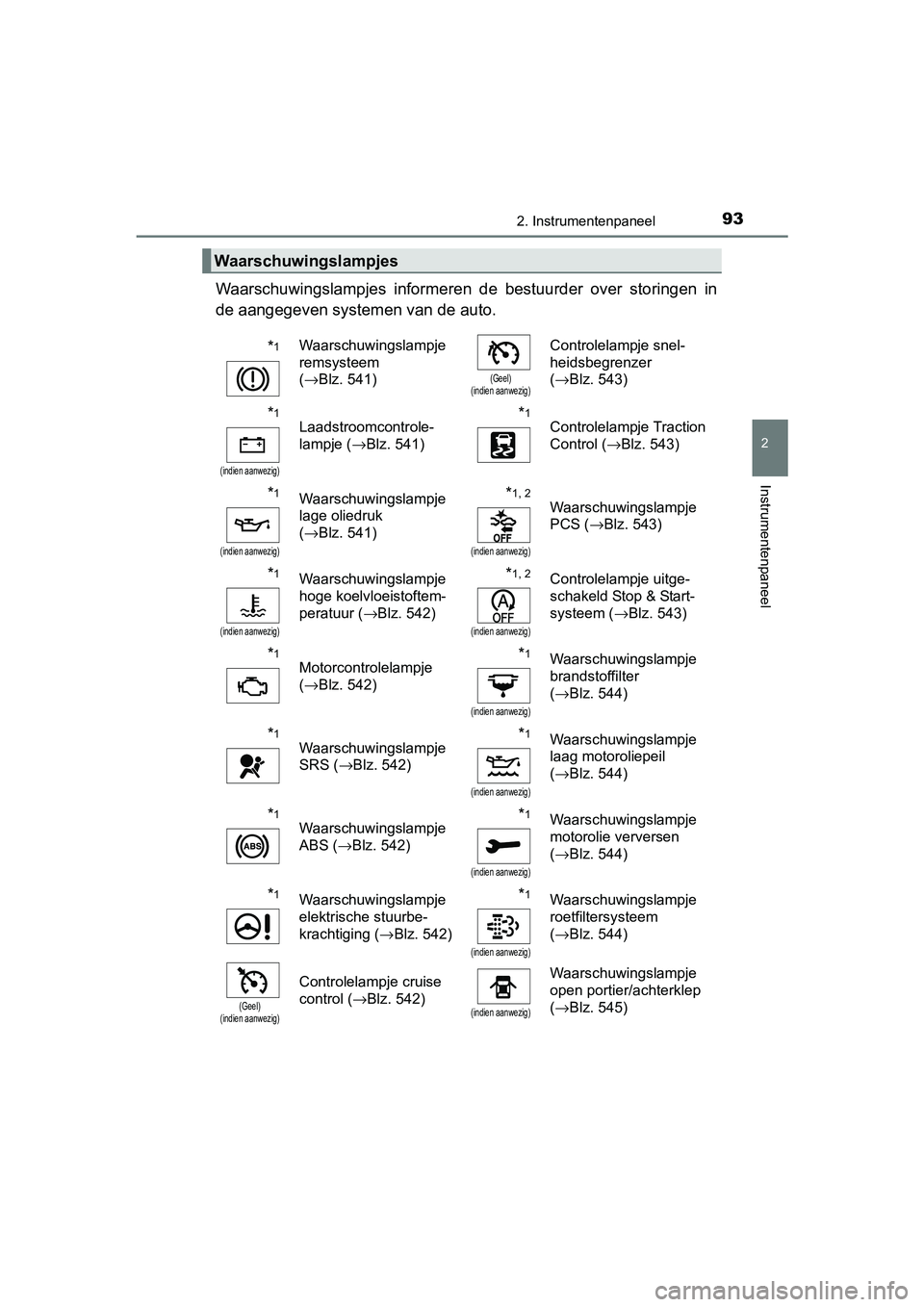

Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 541)
(Geel)
(indien aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 543)
*1
(indien aanwezig)
Laadstroomcontrole-
lampje ( →Blz. 541)*1Controlelampje Traction
Control ( →Blz. 543)
*1
(indien aanwezig)
Waarschuwingslampje
lage oliedruk
(→Blz. 541)*1, 2
(indien aanwezig)
Waarschuwingslampje
PCS ( →Blz. 543)
*1
(indien aanwezig)
Waarschuwingslampje
hoge koelvloeistoftem-
peratuur ( →Blz. 542)*1, 2
(indien aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem (→Blz. 543)
*1Motorcontrolelampje
(→Blz. 542)*1
(indien aanwezig)
Waarschuwingslampje
brandstoffilter
(→Blz. 544)
*1Waarschuwingslampje
SRS ( →Blz. 542)*1
(indien aanwezig)
Waarschuwingslampje
laag motoroliepeil
(→Blz. 544)
*1Waarschuwingslampje
ABS ( →Blz. 542)*1
(indien aanwezig)
Waarschuwingslampje
motorolie verversen
(→Blz. 544)
*1Waarschuwingslampje
elektrische stuurbe-
krachtiging ( →Blz. 542)*1
(indien aanwezig)
Waarschuwingslampje
roetfiltersysteem
(→Blz. 544)
(Geel)
(indien aanwezig)
Controlelampje cruise
control ( →Blz. 542)
(indien aanwezig)
Waarschuwingslampje
open portier/achterklep
(→Blz. 545)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 93 Friday, October 7, 2016 4:48 PM

942. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)

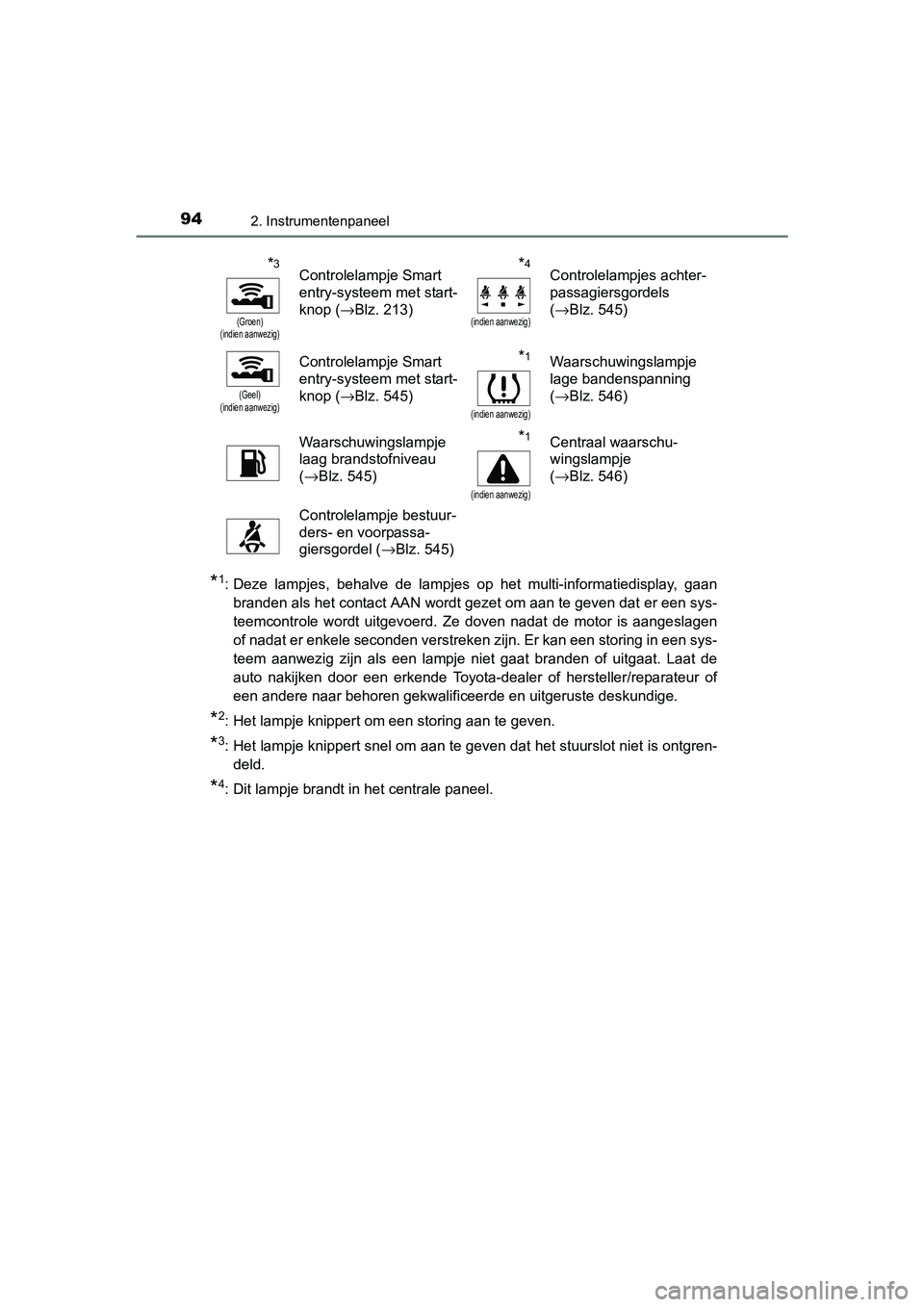

*1: Deze lampjes, behalve de lampjes op het multi-informatiedisplay, gaanbranden als het contact AAN wordt gezet om aan te geven dat er een sys-
teemcontrole wordt uitgevoerd. Ze doven nadat de motor is aange slagen
of nadat er enkele seconden verstreken zijn. Er kan een storing in een sys-
teem aanwezig zijn als een lampje niet gaat branden of uitgaat. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje knippert snel om aan te geven dat het stuurslot niet is ontgren-
deld.
*4: Dit lampje brandt in het centrale paneel.
*3
(Groen)
(indien aanwezig)
Controlelampje Smart
entry-systeem met start-
knop ( →Blz. 213)*4
(indien aanwezig)
Controlelampjes achter-
passagiersgordels
(→Blz. 545)
(Geel)
(indien aanwezig)
Controlelampje Smart
entry-systeem met start-
knop ( →Blz. 545)*1
(indien aanwezig)
Waarschuwingslampje
lage bandenspanning
(→Blz. 546)
Waarschuwingslampje
laag brandstofniveau
(→Blz. 545)*1
(indien aanwezig)
Centraal waarschu-
wingslampje
(→Blz. 546)
Controlelampje bestuur-
ders- en voorpassa-
giersgordel ( →Blz. 545)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 94 Friday, October 7, 2016 4:48 PM

952. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje richting-
aanwijzers
(→Blz. 233)
(indien aanwezig)
Controlelampje LDA
(Lane Departure Alert) (
→Blz. 271)
(indien aanwezig)
Controlelampje achter-
licht ( →Blz. 235)
(indien aanwezig)
Controlelampje Toyota
Parking Assist-sensor
(→Blz. 308)
Controlelampje groot-
licht ( →Blz. 235)
(indien aanwezig)
Controlelampje Simple-
IPA (→Blz. 315)
*1
(indien aanwezig)
Controlelampje Automa-
tic High Beam-systeem
(→Blz. 276)*1
(indien aanwezig)
Controlelampje TRC
OFF ( →Blz. 333)
(indien aanwezig)
Controlelampje mistlam-
pen voor ( →Blz. 241)*1, 2Controlelampje Traction
Control (→Blz. 333)
Controlelampje mistach-
terlicht ( →Blz. 241)
*1Controlelampje VSC
OFF ( →Blz. 333)
(Groen)
(indien aanwezig)
Controlelampje cruise
control ( →Blz. 299)*1
(indien aanwezig)
Waarschuwingslampje
PCS (→Blz. 258)
(indien aanwezig)
Controlelampje cruise
control SET (→Blz. 299)*1
(indien aanwezig)
Controlelampje Stop &
Start-systeem
(→Blz. 286)
(Groen)
(indien aanwezig)
Controlelampje snel-
heidsbegrenzer
( →Blz. 304)*1
(indien aanwezig)
Controlelampje uitge-
schakeld Stop & Start-
systeem ( →Blz. 286)
*1, 3
(indien aanwezig)
Schakeladviesindicator
(→Blz. 231)
(indien aanwezig)
Controlelampje voor-
gloeien ( →Blz. 209, 213)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 95 Friday, October 7, 2016 4:48 PM

962. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
*1: Deze lampjes, behalve de lampjes op het multi-informatiedisplay, gaanbranden als het contact AAN wordt gezet om aan te geven dat er een sys-
teemcontrole wordt uitgevoerd. Ze doven nadat de motor is aange slagen
of nadat er enkele seconden verstreken zijn. Er kan een storing in een sys-
teem aanwezig zijn als een lampje niet gaat branden of uitgaat. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/repa rateur of
een andere naar behoren gekwalificeer de en uitgeruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Auto's met een instrumentenpaneel met 3 meters
*4: Auto's met een instrumentenpaneel met 2 meters
*5: Het lampje gaat niet branden wanneer het systeem buiten werkin g is.
*6: Dit lampje brandt in het centrale paneel.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat he t contro-
lelampje gedurende 10 seconden knipperen en blijft daarna brand en.
*4
(indien aanwezig)
Schakeladviesindicator
(→Blz. 231)
(Groen)
(indien aanwezig)
Controlelampje Smart
entry-systeem met start-
knop ( →Blz. 213)
*1, 5
(indien aanwezig)
ECO-controlelampje
(→Blz. 105, 115)*7
(indien aanwezig)
Controlelampje lage bui-
tentemperatuur
(→Blz. 98)
*6Controlelampje antidief-
stalsysteem
(→Blz. 75, 87)*1, 6Controlelampje PAS-
SENGER AIR BAG
(→Blz. 52)
(indien aanwezig)
Controlelampje SPORT
(→Blz. 224)
UK AURIS_HB_OM_Europe_OM12K97E .book Page 96 Friday, October 7, 2016 4:48 PM

972. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel

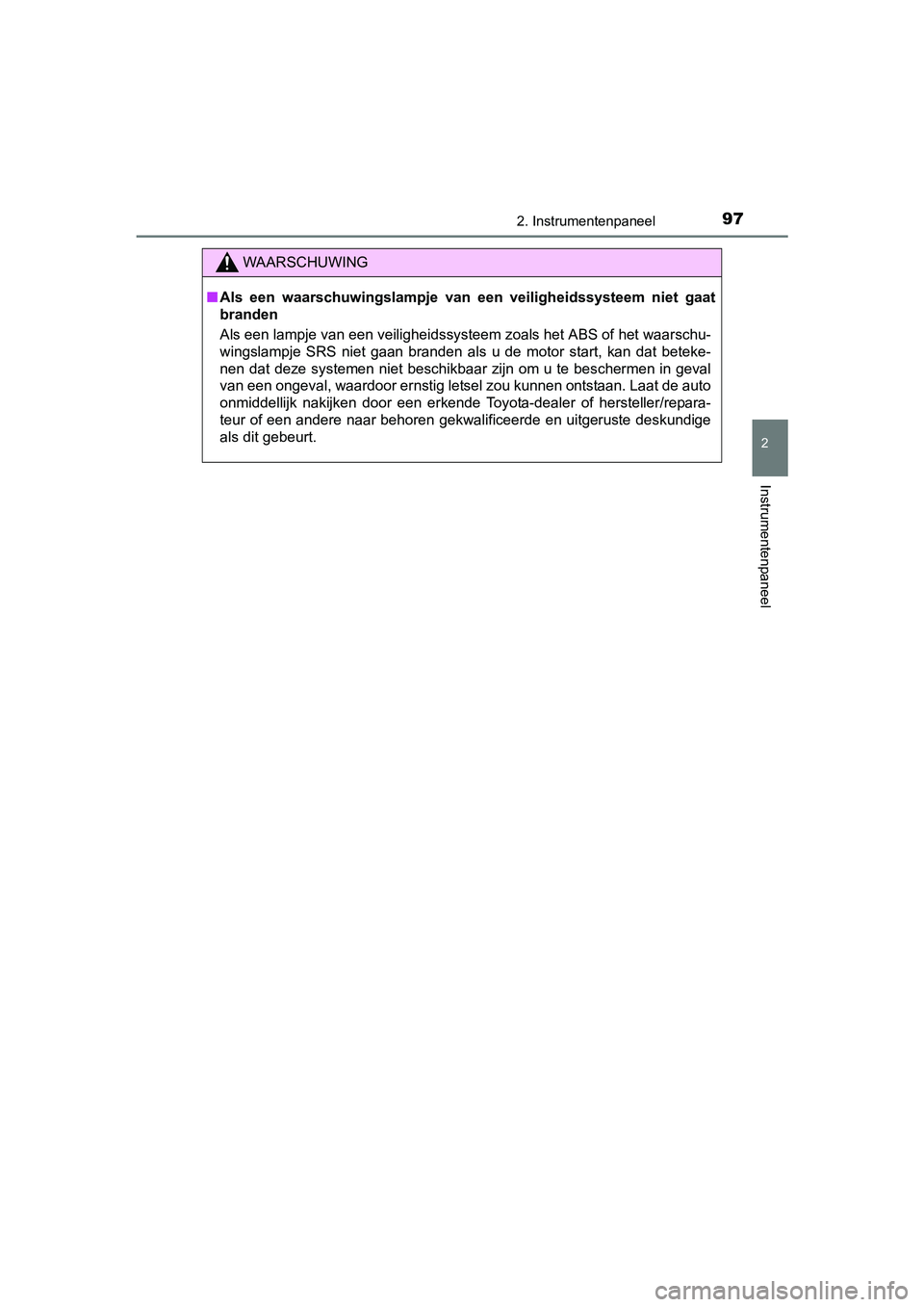

WAARSCHUWING
■Als een waarschuwingslampje van een veiligheidssysteem niet gaa t
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. L aat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
UK AURIS_HB_OM_Europe_OM12K97E .book Page 97 Friday, October 7, 2016 4:48 PM

982. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)

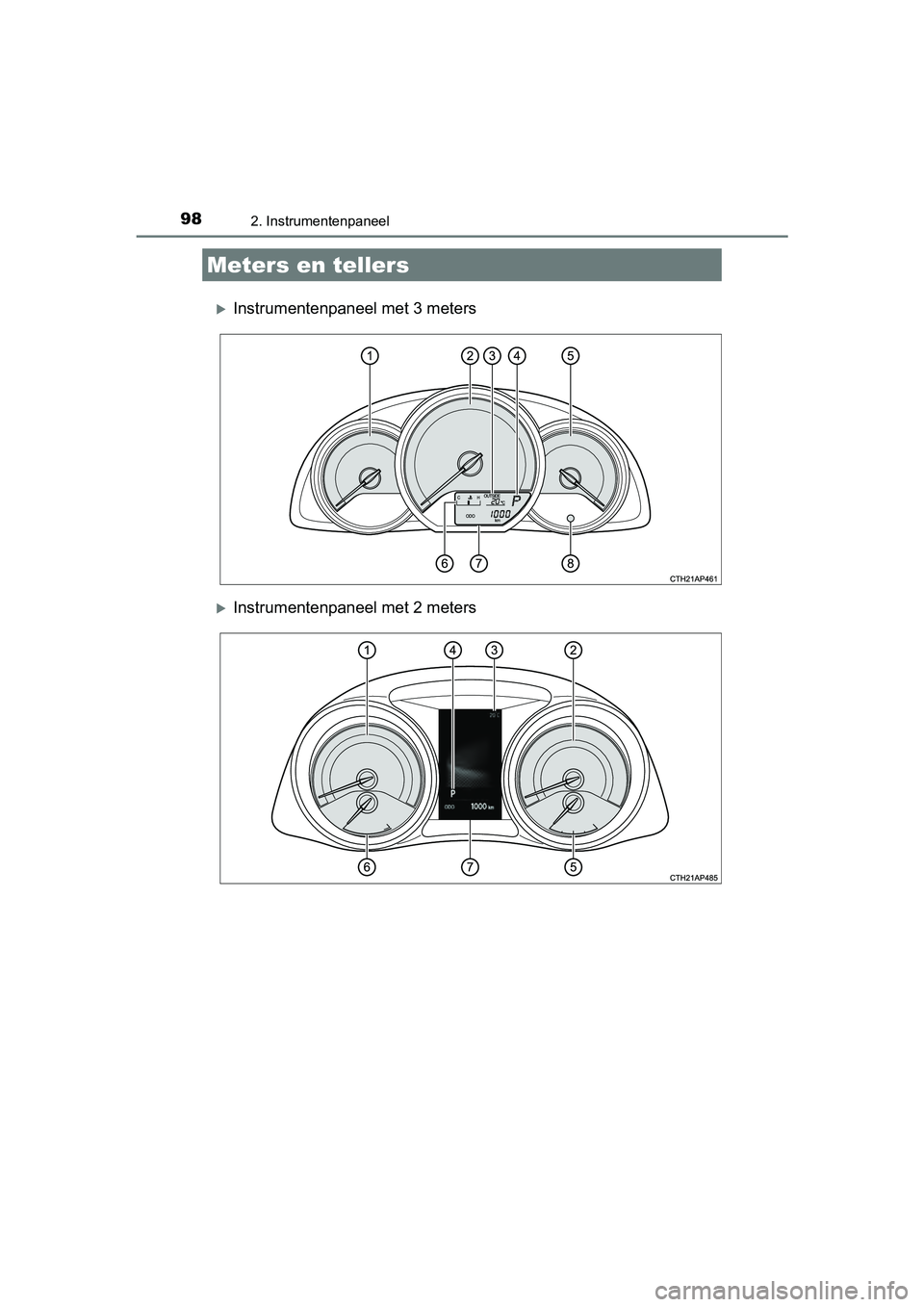

Instrumentenpaneel met 3 meters
Instrumentenpaneel met 2 meters
Meters en tellers
UK AURIS_HB_OM_Europe_OM12K97E.book Page 98 Friday, October 7, 2016 4:48 PM

992. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)
2
Instrumentenpaneel

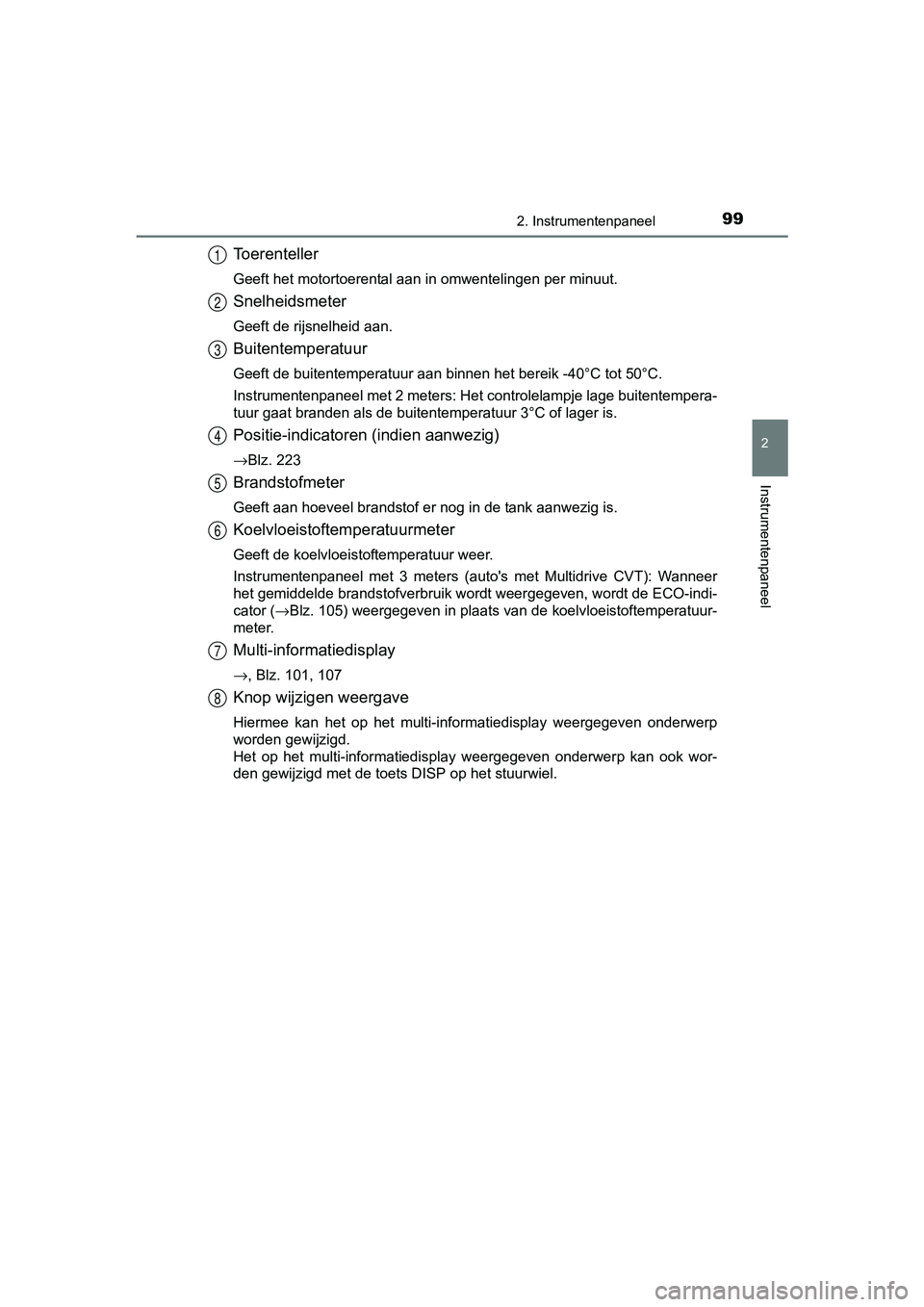

Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid aan.
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C.
Instrumentenpaneel met 2 meters: Het controlelampje lage buiten tempera-
tuur gaat branden als de buitentemperatuur 3°C of lager is.
Positie-indicatoren (indien aanwezig)
→Blz. 223
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is.
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer.
Instrumentenpaneel met 3 meters (auto's met Multidrive CVT): Wa nneer
het gemiddelde brandstofverbruik wordt weergegeven, wordt de EC O-indi-
cator ( →Blz. 105) weergegeven in plaats van de koelvloeistoftemperatuur -
meter.
Multi-informatiedisplay
→, Blz. 101, 107
Knop wijzigen weergave
Hiermee kan het op het multi-informatiedisplay weergegeven onde rwerp
worden gewijzigd.
Het op het multi-informatiedisplay weergegeven onderwerp kan oo k wor-
den gewijzigd met de toets DISP op het stuurwiel.
1
2
3
4
5
6
7
8
UK AURIS_HB_OM_Europe_OM12K97E .book Page 99 Friday, October 7, 2016 4:48 PM

1002. Instrumentenpaneel
UK AURIS_HB_EE (OM12K97E)

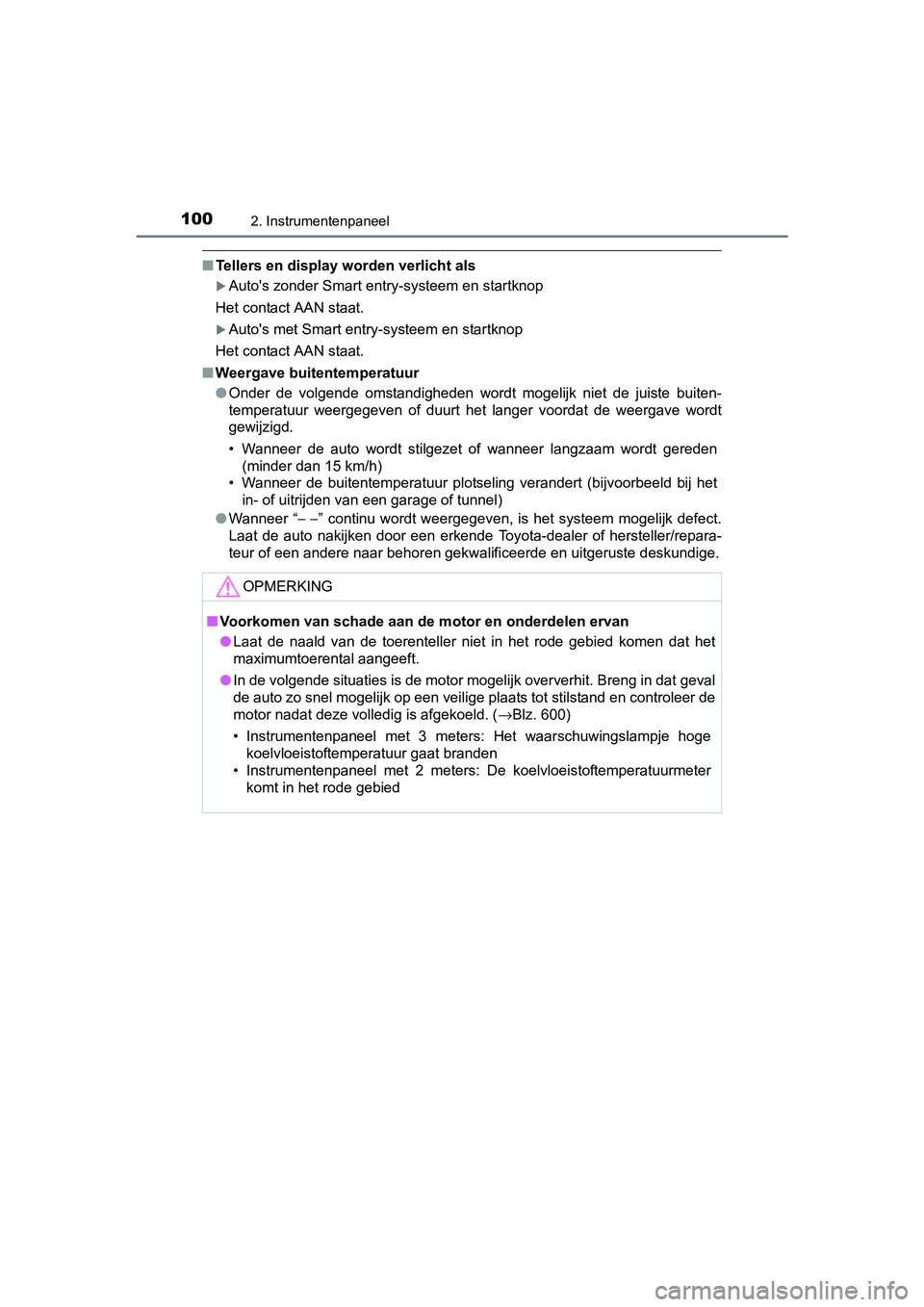

■Tellers en display worden verlicht als
Auto's zonder Smart entry-systeem en startknop
Het contact AAN staat.
Auto's met Smart entry-systeem en startknop
Het contact AAN staat.
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto wordt stilgezet of wanneer langzaam wordt gere den
(minder dan 15 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeel d bij het
in- of uitrijden van een garage of tunnel)
● Wanneer “ − −” continu wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
OPMERKING
■Voorkomen van schade aan de motor en onderdelen ervan
● Laat de naald van de toerenteller niet in het rode gebied komen dat het
maximumtoerental aangeeft.
● In de volgende situaties is de motor mogelijk oververhit. Breng in dat geval
de auto zo snel mogelijk op een veilige plaats tot stilstand en controleer de
motor nadat deze volledig is afgekoeld. ( →Blz. 600)
• Instrumentenpaneel met 3 meters: Het waarschuwingslampje hoge koelvloeistoftemperatuur gaat branden
• Instrumentenpaneel met 2 meters: De koelvloeistoftemperatuurme ter
komt in het rode gebied
UK AURIS_HB_OM_Europe_OM12K97E .book Page 100 Friday, October 7, 2016 4:48 PM
