óWersje z pe∏nowymiarowym ko∏em zapasowym
8-2. Post´powanie w sytuacjach awaryjnych561
8
Sytuacje awaryjne
Korba podnoÊnika
Zaczep holowniczy
Klucz do nakr´tek kó∏PodnoÊnik
Ko∏o zapasowe
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 561 (Black plate)

Wyjàç os∏on´ pod∏ogi baga˝nika. (S. 433)
Wyjàç podnoÊnik.
Dociskanie
Luzowanie
2
1
5628-2. Post´powanie w sytuacjach awaryjnych
U˝ywanie podnoÊnika samochodowego
Nale˝y przestrzegaç podanych ni˝ej Êrodków ostro˝noÊci.
Nieprawid∏owe u˝ywanie podnoÊnika samochodowego mo˝e doprowadziç
do spadni´cia z niego samochodu i w rezultacie do Êmierci lub powa˝nych
obra˝eƒ cia∏a.
Nie u˝ywaç podnoÊnika samochodowego do innych celów ni˝ zmiana
ko∏a lub zak∏adanie i zdejmowanie ∏aƒcuchów przeciwpoÊlizgowych.
U˝ywaç wy∏àcznie podnoÊnika stanowiàcego fabryczne wyposa˝enie tego
samochodu.
Nie wolno u˝ywaç go w innych samochodach ani u˝ywaç do tego samo-
chodu podnoÊnika z innego samochodu.
PodnoÊnik powinien dotykaç podwozia samochodu dok∏adnie w miejscu
przewidzianym do tego celu.
Nie wolno dopuÊciç, aby jakakolwiek cz´Êç cia∏a znalaz∏a si´ pod samo-
chodem wspar tym jedynie na podnoÊniku.
Nie wolno uruchamiaç silnika, gdy samochód wspar ty jest na podnoÊniku.
Nie podnosiç samochodu, gdy ktokolwiek pozostaje w jego wn´trzu.
Nie umieszczaç pod podnoÊnikiem ani na podnoÊniku ˝adnych przed-
miotów.
W celu zmiany ko∏a nie podnosiç samochodu wy˝ej, ni˝ to konieczne.
W razie koniecznoÊci dostania si´ pod samochód nale˝y podeprzeç go
stabilnymi podporami.
Przy opuszczaniu samochodu nale˝y uwa˝aç, aby nikt nie znajdowa∏ si´
w pobli˝u samochodu. Je˝eli w pobli˝u sà inne osoby, przed rozpocz´ciem
obni˝ania podnoÊnika nale˝y je ostrzec.
Wyjmowanie podnoÊnika
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 562 (Black plate)

Wyjàç os∏on´ pod∏ogi baga˝nika i tac´. (S. 433)
Odkr´ciç centralne mocowanie
ko∏a zapasowego.
2
1
8-2. Post´powanie w sytuacjach awaryjnych563
8
Sytuacje awaryjne
Wyjmowanie ko∏a zapasowego
óWersje z dojazdowym ko∏em
zapasowymóWersje z pe∏nowymiarowym
ko∏em zapasowym
Podczas chowania ko∏a zapasowego
Nale˝y uwa˝aç, aby nie dosz∏o do przyciÊni´cia palców lub innych cz´Êci
cia∏a pomi´dzy ko∏em zapasowym a elementami nadwozia.
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 563 (Black plate)

Pod∏o˝yç klin blokujàcy.
Wersje ze stalowymi obr´cza-
mi kó∏: Przy u˝yciu klucza do
kó∏ nale˝y zdemontowaç os∏o-
n´ obr´czy ko∏a.
W celu unikni´cia uszkodzenia
os∏ony obr´czy ko∏a pomi´dzy
os∏on´ a klucz nale˝y w∏o˝yç
mi´kkà szmatk´.
Poluzowaç nakr´tki mocujàce
ko∏o (o jeden obrót).3
2
1
5648-2. Post´powanie w sytuacjach awaryjnych
Wymiana ko∏a z przebità oponà
Ko∏o z przebità oponà Ustawienie klina blokujàcego
Lewe
PrzednieZa prawym tylnym ko∏em
Prawe Za lewym tylnym ko∏em
Lewe
TylnePrzed prawym przednim ko∏em
Prawe Przed lewym przednim ko∏em
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 564 (Black plate)

Obracajàc d∏onià element „A”
podnoÊnika, doprowadziç do
zetkni´cia si´ g∏owicy podno-
Ênika z w∏aÊciwym punktem
podwozia samochodu.
Po spodniej stronie progu umiesz-
czone sà znaczniki. Wskazujà one
miejsca przy∏o˝enia podnoÊnika.
PodnieÊç samochód na tyle, aby ko∏o unios∏o si´ nieco nad pod∏o˝e.
Odkr´ciç wszystkie nakr´tki
mocujàce i zdjàç ko∏o.
K∏adàc ko∏o na ziemi, nale˝y po-
∏o˝yç je stronà zewn´trznà do
góry, aby nie dosz∏o do zaryso-
wania powierzchni obr´czy ko∏a.
6
5
4
8-2. Post´powanie w sytuacjach awaryjnych565
8
Sytuacje awaryjne
óWersje z dojazdowym ko∏em
zapasowymóWersje z pe∏nowymiarowym
ko∏em zapasowym
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 565 (Black plate)

Usunàç zanieczyszczenia
i wszelkie obce materia∏y
z przylegajàcych do siebie po-
wierzchni ko∏a i piasty.
Pozostawienie nieoczyszczonych
powierzchni przylegania ko∏a
i piasty mo˝e spowodowaç polu-
zowanie si´ nakr´tek mocujàcych
podczas jazdy i w konsekwencji
doprowadziç do odpadni´cia ko∏a.
1
5668-2. Post´powanie w sytuacjach awaryjnych
Zmiana ko∏a
BezpoÊrednio po zakoƒczeniu jazdy nie nale˝y dotykaç obr´czy kó∏
i okolic uk∏adu hamulcowego.
BezpoÊrednio po zakoƒczeniu jazdy obr´cze kó∏ i okolice uk∏adu hamul-
cowego sà bardzo goràce. Dotkni´cie tych miejsc d∏onià, stopà lub innà
cz´Êcià cia∏a podczas zmiany ko∏a mo˝e spowodowaç oparzenia.
W celu ograniczenia ryzyka Êmierci lub powa˝nych obra˝eƒ cia∏a, w wy-
niku poluzowania nakr´tek i odpadni´cia ko∏a, nale˝y przestrzegaç po-
danych zaleceƒ:
• Nie wolno smarowaç ani oliwiç nakr´tek i Êrub mocujàcych ko∏o.
Olej lub smar mogà umo˝liwiç zbyt mocne dokr´cenie Êrub mocujà-
cych ko∏o, prowadzàc do zniszczenia Êrub lub obr´czy ko∏a. Ponadto
mo˝e dojÊç do samoistnego poluzowania si´ nakr´tek i odpadni´cia
ko∏a, a w efekcie do powa˝nego wypadku. Wszelkie Êlady smaru lub
oleju na cz´Êciach gwintowanych nale˝y wytrzeç do sucha.
• Po zmianie ko∏a nale˝y jak najszybciej przy u˝yciu klucza dynamome-
trycznego dociàgnàç nakr´tki ko∏a momentem 103 Nm (10,5 kGm).
• Nie zak∏adaç na ko∏o silnie uszkodzonej os∏ony ozdobnej, poniewa˝
mo˝e ona odpaÊç podczas jazdy.
• Do przykr´cenia ko∏a nale˝y u˝ywaç wy∏àcznie nakr´tek specjalnie do
niego przeznaczonych.
• W razie zauwa˝enia p´kni´ç lub deformacji ko∏ków gwintowanych, na-
kr´tek lub otworów w obr´czy ko∏a nale˝y zleciç autoryzowanej stacji
obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie
samochodu.
• Przykr´cajàc nakr´tki ko∏a, nale˝y upewniç si´, ˝e za∏o˝one sà one po-
wierzchnià sto˝kowà skierowanà w stron´ ko∏a. (
S. 501)
Zak∏adanie ko∏a zapasowego
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 566 (Black plate)

Za∏o˝yç ko∏o zapasowe i w mniej wi´cej jednakowym stopniu do-
kr´ciç d∏onià wszystkie nakr´tki mocujàce.
W przypadku gdy w miejsce
ko∏a ze stalowà obr´czà zosta-
nie za∏o˝one ko∏o ze stalowà
obr´czà (w∏àcznie z dojazdo-
wym ko∏em zapasowym), do-
kr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa luê-
no zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
W przypadku gdy w miejsce ko-
∏a z obr´czà ze stopów lekkich
zostanie za∏o˝one ko∏o ze sta-
lowà obr´czà (w∏àcznie z do-
jazdowym ko∏em zapasowym),
dokr´ciç nakr´tki mocujàce, a˝
ich powierzchnia sto˝kowa luê-
no zetknie si´ z obrze˝em
otworu w obr´czy ko∏a.
OpuÊciç samochód.
3
2
8-2. Post´powanie w sytuacjach awaryjnych567
8
Sytuacje awaryjne
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
Obrze˝e otworu
w obr´czy ko∏a
Powierzchnia sto˝kowa
óWersje z dojazdowym ko∏em
zapasowymóWersje z pe∏nowymiarowym
ko∏em zapasowym
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 567 (Black plate)

Dwu- lub trzykrotnie dociàgnàç
z odpowiednià si∏à ka˝dà z na-
kr´tek w kolejnoÊci pokazanej
na ilustracji.
Moment dokr´cenia:
103 Nm (10,5 kGm)
Schowaç zdj´te ko∏o, podnoÊnik i wszystkie narz´dzia.
Pe∏nowymiarowe ko∏o zapasowe
Wersje z uk∏adem monitorowania ciÊnienia w ogumieniu: Pe∏nowymiarowe
ko∏o zapasowe oznakowane jest na bocznej Êcianie opony napisem „Tempo-
rary use only”.
Pe∏nowymiarowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na
krótkim odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w pe∏nowymiarowym kole zapa-
sowym. (
S. 625)
Dojazdowe ko∏o zapasowe
Dojazdowe ko∏o zapasowe oznakowane jest na bocznej Êcianie opony napi-
sem „TEMPORARY USE ONLY”.
Dojazdowe ko∏o zapasowe przeznaczone jest wy∏àcznie do jazdy na krótkim
odcinku w sytuacji awaryjnej.
Nale˝y utrzymywaç prawid∏owe ciÊnienie w dojazdowym kole zapasowym.
(
S. 625)
Po za∏o˝eniu dojazdowego ko∏a zapasowego
Dojazdowe ko∏o zapasowe powoduje obni˝enie podwozia samochodu.
W przypadku za∏o˝enia ko∏a zapasowego (wersje z uk∏adem monitorowa-
nia ciÊnienia w ogumieniu)
Poniewa˝ ko∏o zapasowe nie jest wyposa˝one w zawór z czujnikiem ciÊnienia
i przekaênikiem sygna∏u, zbyt niskie ciÊnienie w tym kole nie b´dzie sygnali-
zowane przez uk∏ad monitorowania ciÊnienia w ogumieniu. Za∏o˝enie ko∏a za-
pasowego nie powoduje równie˝ zgaszenia lampki ostrzegawczej ciÊnienia
w ogumieniu.
5
4
5688-2. Post´powanie w sytuacjach awaryjnych
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 568 (Black plate)

Przebicie opony przedniego ko∏a na drodze o nawierzchni pokrytej lodem
lub Êniegiem
Dojazdowe ko∏o zapasowe powinno byç za∏o˝one na tylnej osi samochodu.
Nale˝y wykonaç poni˝sze czynnoÊci, aby na przednie ko∏a za∏o˝yç ∏aƒcuchy.
Zdjàç tylne ko∏o i na jego miejsce za∏o˝yç dojazdowe ko∏o zapasowe.
Zdjàç przednie ko∏o z przebità oponà i na jego miejsce za∏o˝yç zdj´te tylne
ko∏o.
Za∏o˝yç ∏aƒcuchy na przednie ko∏a.
Zak∏adanie ozdobnej os∏ony (wersje ze stalowà obr´czà ko∏a)
Odpowiednio ustawiç wyci´cie w os∏onie
wzgl´dem zaworu opony, tak jak pokazano
na ilustracji.
3
2
1
8-2. Post´powanie w sytuacjach awaryjnych569
8
Sytuacje awaryjne
9 IO Auris OM12K97E 3/13/17 10:24 AM Page 569 (Black plate)

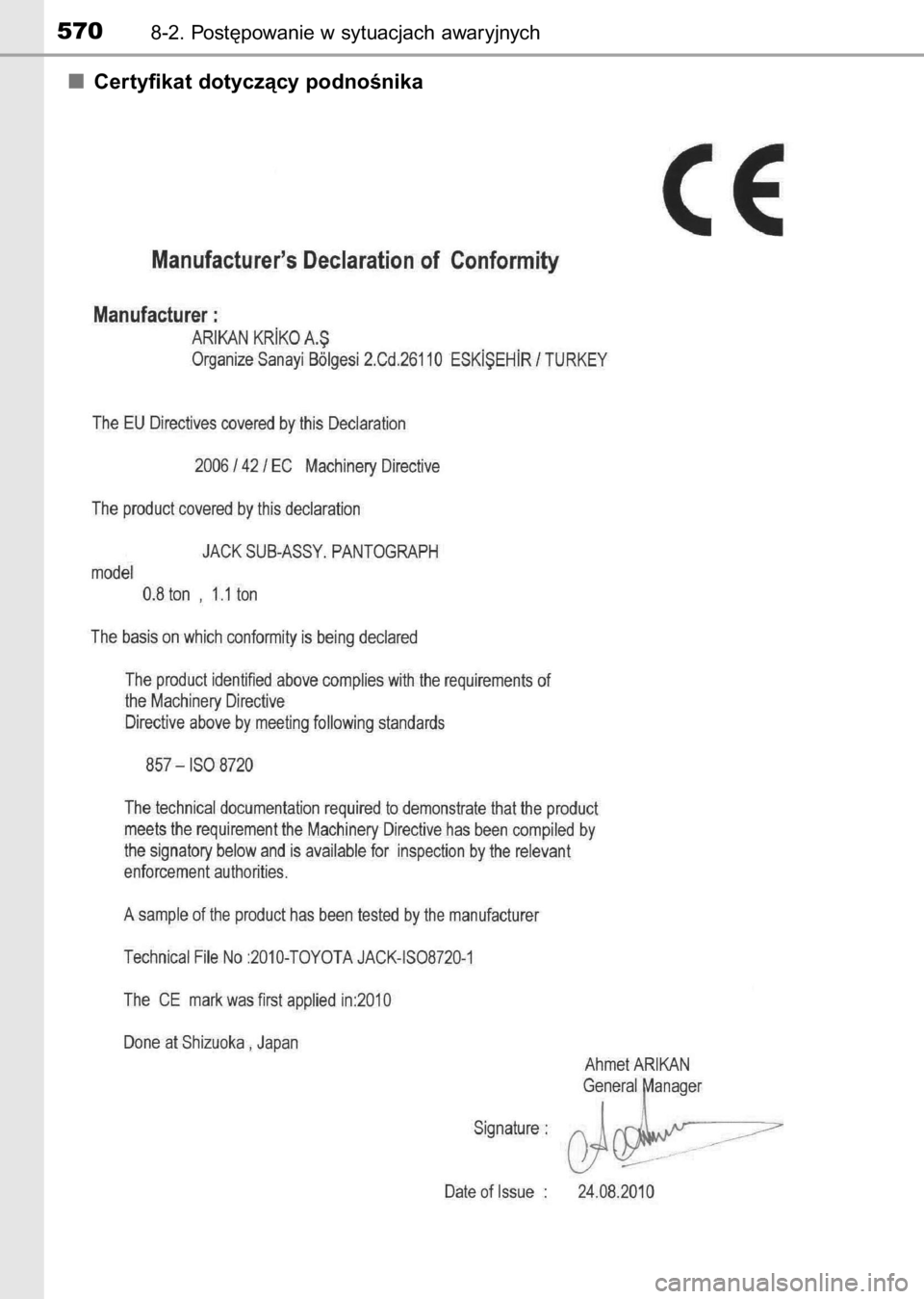

Certyfikat dotyczàcy podnoÊnika
5708-2. Post´powanie w sytuacjach awaryjnych
