TOYOTA AURIS 2017 Instruksjoner for bruk (in Norwegian)

4207-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)

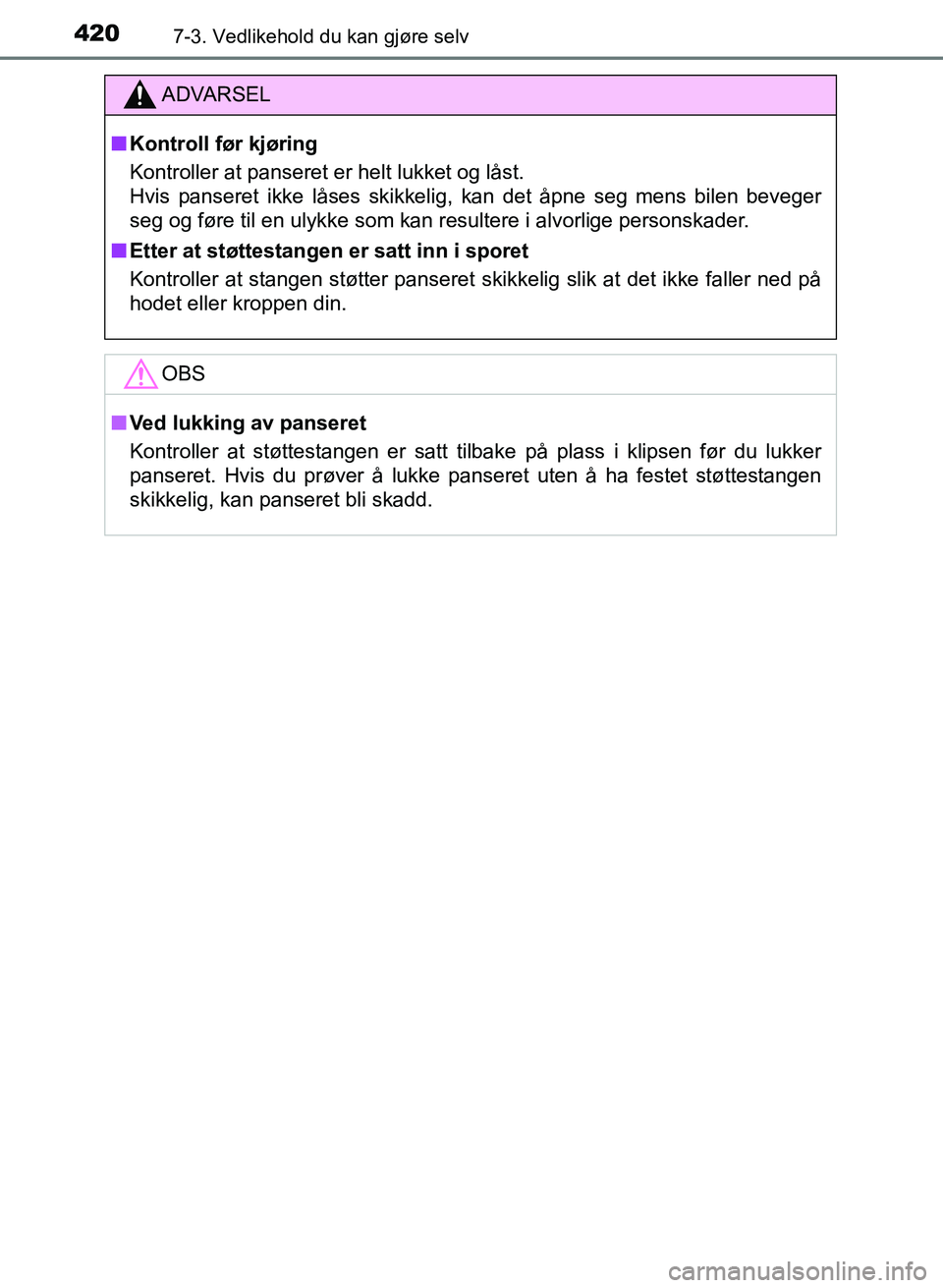

ADVARSEL
nKontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
OBS
n Ved lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipsen før du lukker
panseret. Hvis du prøver å lukke panseret uten å ha festet støttestangen
skikkelig, kan panseret bli skadd.
OM12K97NO.book Page 420 Monday, March 27, 2017 4:15 PM

4217-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
7
Vedlikehold og stell
uForan
uBak
Type A
Type B

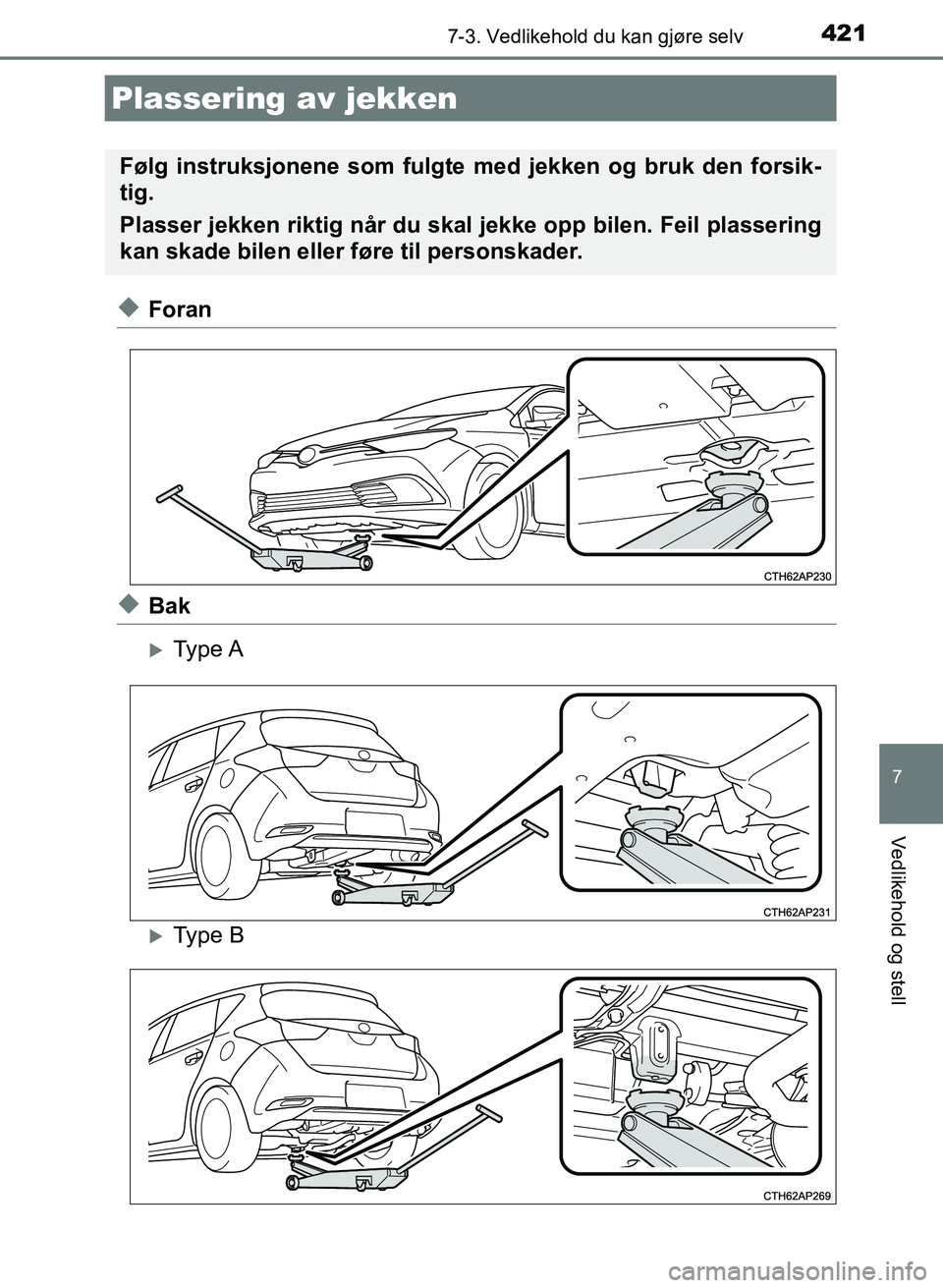

Plassering av jekken
Følg instruksjonene som fulgte med jekken og bruk den forsik-
tig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM12K97NO.book Page 421 Monday, March 27, 2017 4:15 PM

4227-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)n
1NR-FE-motor
Motorrom
Spylervæskebeholder
( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Elektrisk kjølevifte
Kondenser ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
OM12K97NO.book Page 422 Monday, March 27, 2017 4:15 PM

4237-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
7
Vedlikehold og stell
n1ZR-FAE-motor
Spylervæskebeholder( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Elektrisk kjølevifte
Kondenser ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
OM12K97NO.book Page 423 Monday, March 27, 2017 4:15 PM

4247-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)n

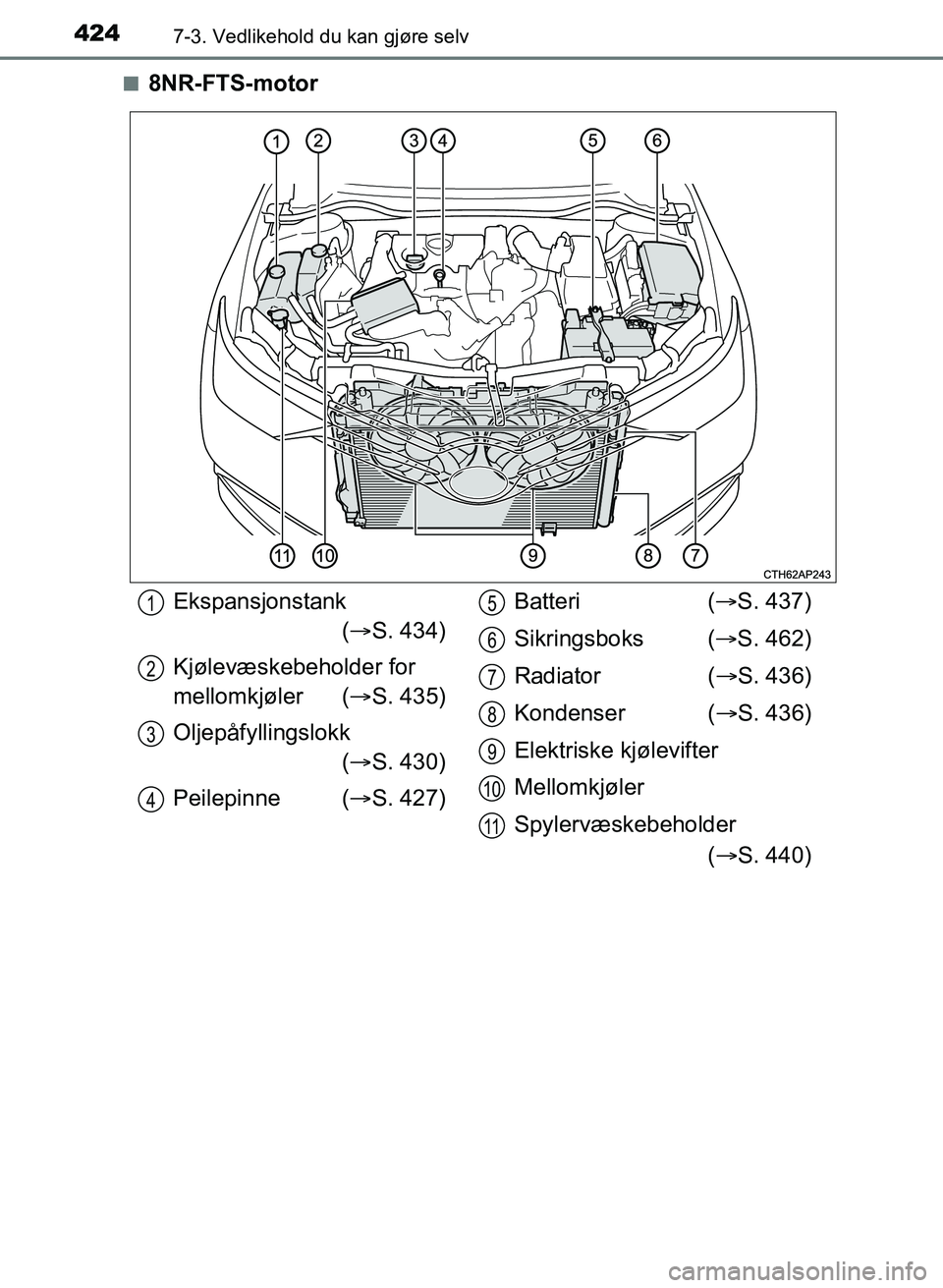

8NR-FTS-motor
Ekspansjonstank
( S. 434)
Kjølevæskebeholder for
mellomkjøler ( S. 435)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Batteri
( S. 437)
Sikringsboks ( S. 462)
Radiator ( S. 436)
Kondenser ( S. 436)
Elektriske kjølevifter
Mellomkjøler
Spylervæskebeholder ( S. 440)1
2
3
4
5
6
7
8
9
10
11
OM12K97NO.book Page 424 Monday, March 27, 2017 4:15 PM

4257-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
7
Vedlikehold og stell
n1ND-TV-motor
Spylervæskebeholder( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427)Drivstoffilter (
S. 441)
Batteri ( S. 437)
Sikringsboks ( S. 462)
Radiator ( S. 436)
Elektrisk kjølevifte
Kondenser ( S. 436)
Mellomkjøler ( S. 436)1
2
3
4
5
6
7
8
9
10
11
OM12K97NO.book Page 425 Monday, March 27, 2017 4:15 PM

4267-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)n

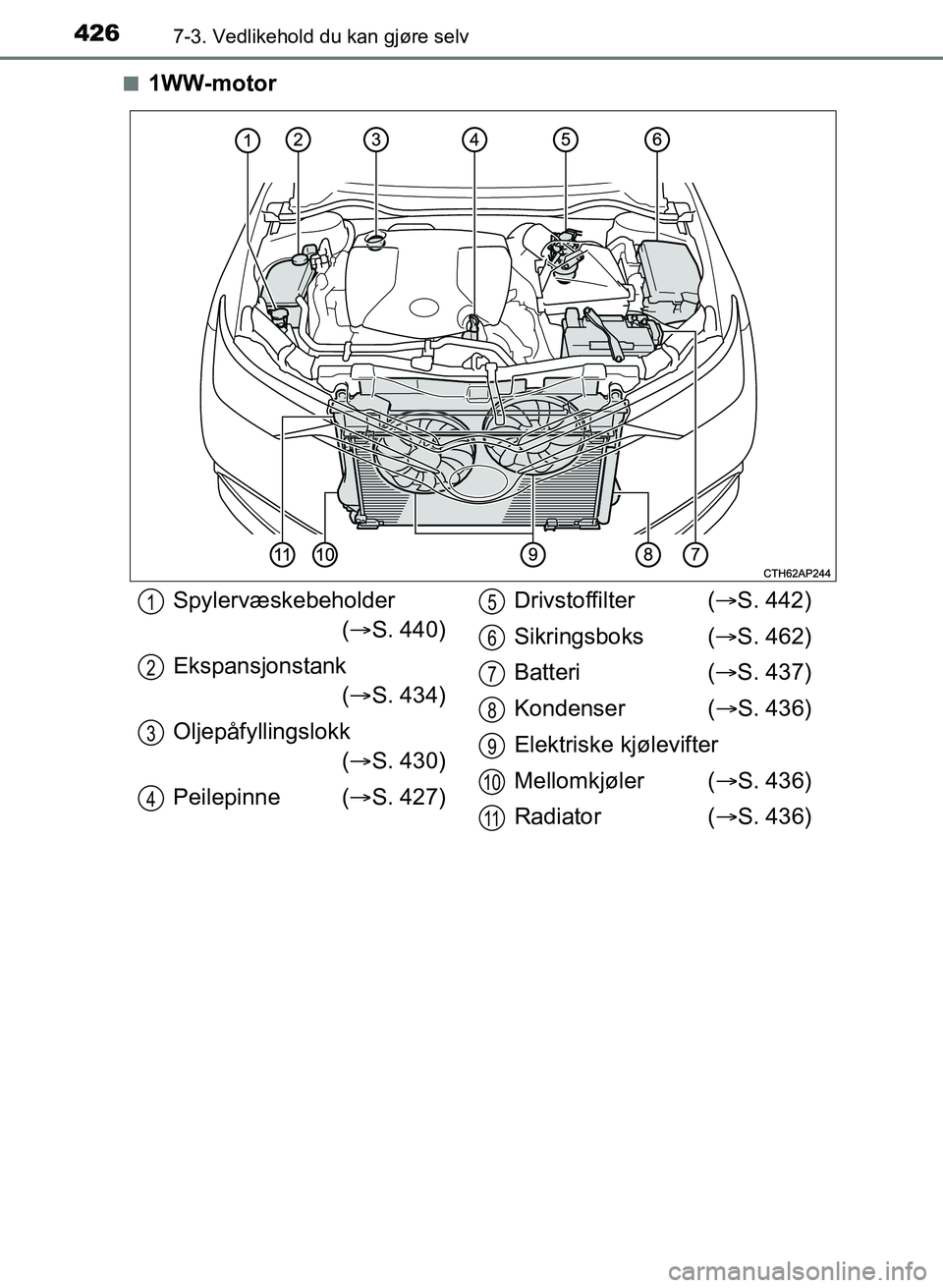

1WW-motor
Spylervæskebeholder
( S. 440)
Ekspansjonstank ( S. 434)
Oljepåfyllingslokk ( S. 430)
Peilepinne ( S. 427) Drivstoffilter (
S. 442)
Sikringsboks ( S. 462)
Batteri ( S. 437)
Kondenser ( S. 436)
Elektriske kjølevifter
Mellomkjøler ( S. 436)
Radiator ( S. 436)1
2
3
4
5
6
7
8
9
10
11
OM12K97NO.book Page 426 Monday, March 27, 2017 4:15 PM

4277-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
7
Vedlikehold og stell

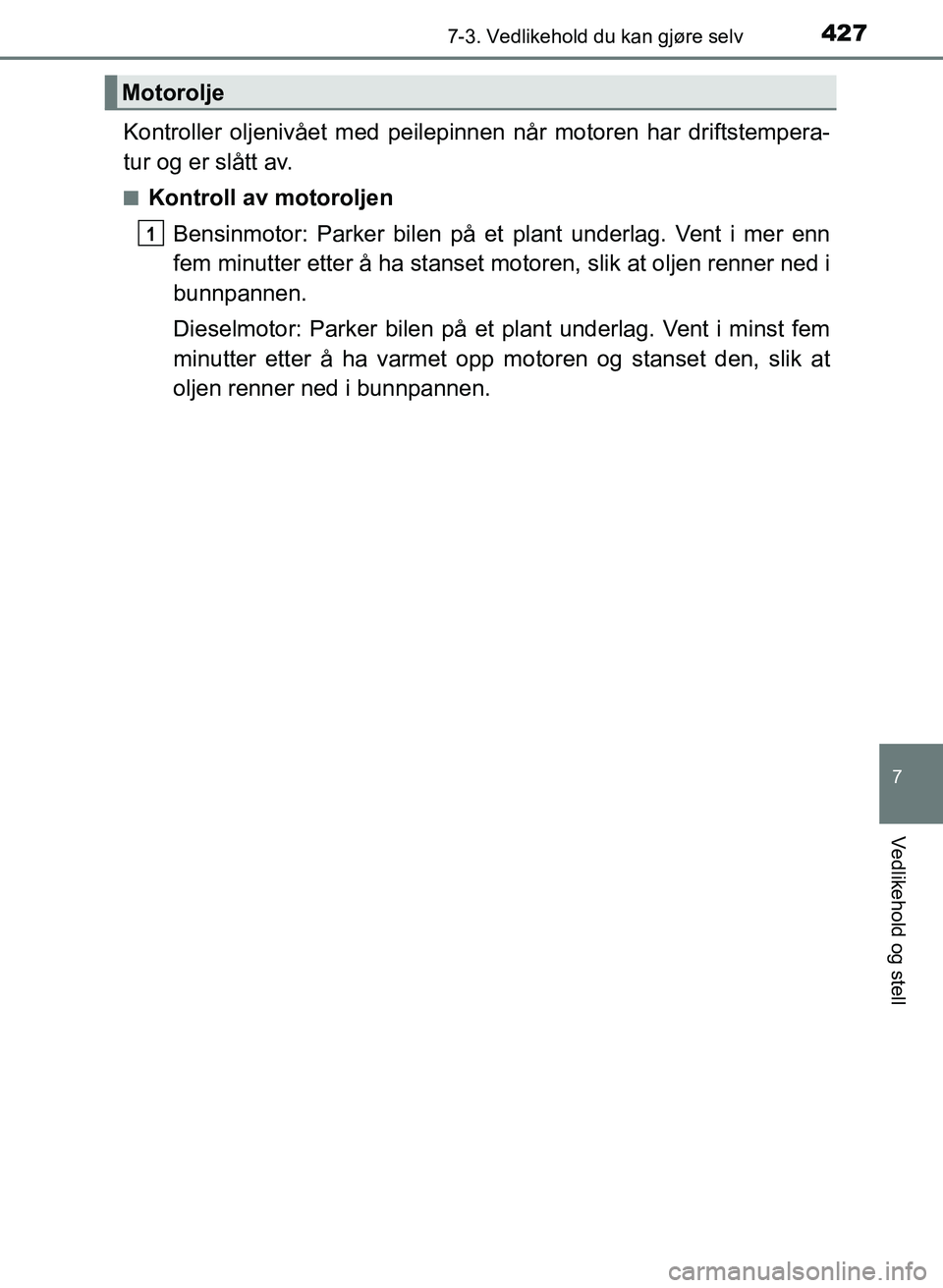

Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenBensinmotor: Parker bilen på et plant underlag. Vent i mer enn
fem minutter etter å ha stanset motoren, slik at oljen renner ned i
bunnpannen.
Dieselmotor: Parker bilen på et plant underlag. Vent i minst fem
minutter etter å ha varmet opp mo toren og stanset den, slik at
oljen renner ned i bunnpannen.
Motorolje
1
OM12K97NO.book Page 427 Monday, March 27, 2017 4:15 PM

4287-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
Trekk opp peilepinnen mens du holder en fille under enden.2
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12K97NO.book Page 428 Monday, March 27, 2017 4:15 PM

4297-3. Vedlikehold du kan gjøre selv
UK AURIS_HB_EE (OM12K97NO)
7
Vedlikehold og stell
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Formen på peilepinnen varierer avhengig av typen bil eller motor.
Tørk av peilepinnen, og sett den helt inn igjen.3
4
5
1
2
3
Flat peilepinneIkke-flat peilepinne type A
Ikke-flat peilepinne type B
6
OM12K97NO.book Page 429 Monday, March 27, 2017 4:15 PM
