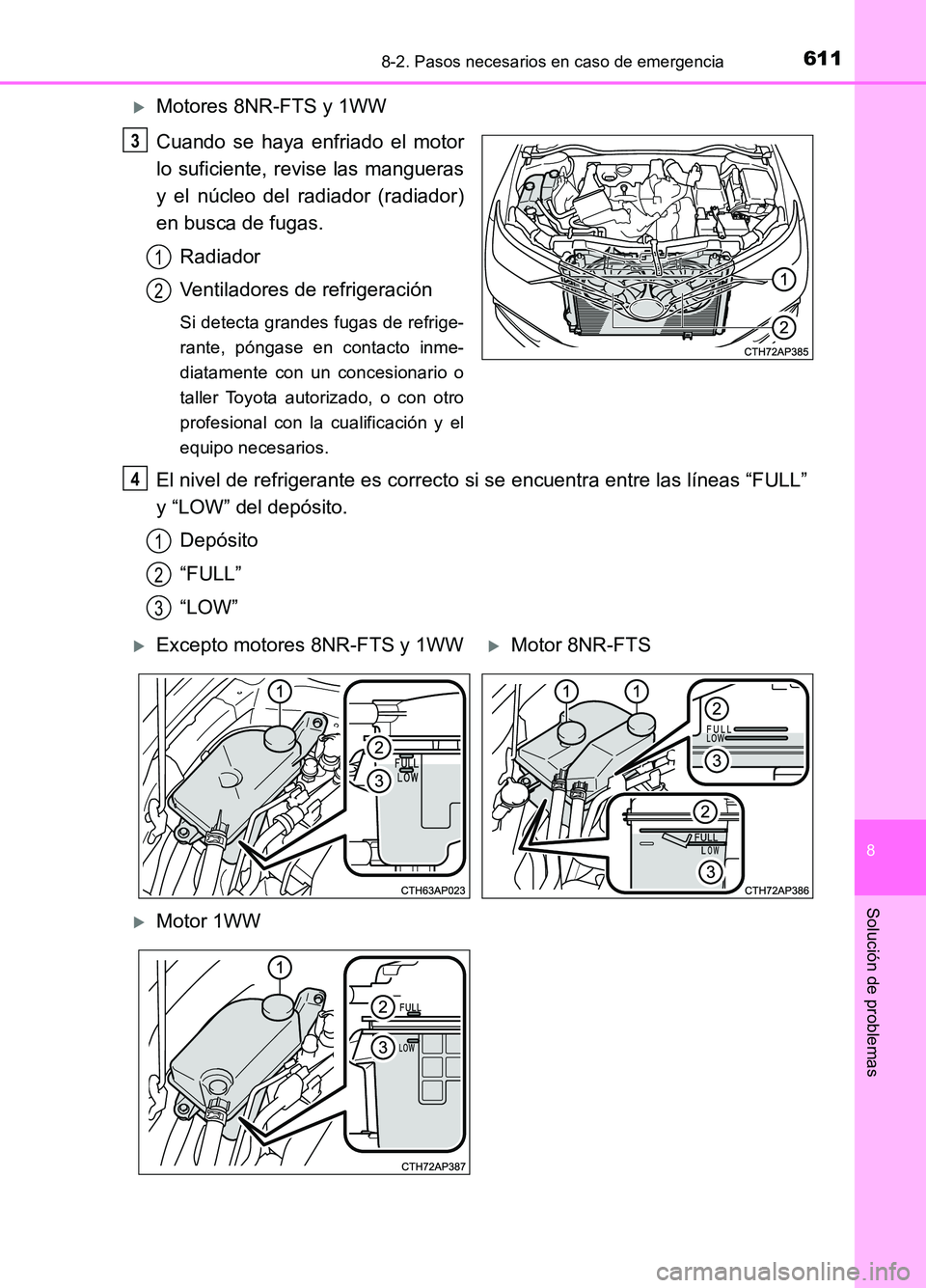

6118-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HB_ES (OM12L00S)
Motores 8NR-FTS y 1WW
Cuando se haya enfriado el motor
lo suficiente, revise las mangueras
y el núcleo del radiador (radiador)
en busca de fugas.
Radiador
Ventiladores de refrigeración
Si detecta grandes fugas de refrige-
rante, póngase en contacto inme-
diatamente con un concesionario o
taller Toyota autorizado, o con otro
profesional con la cualificación y el
equipo necesarios.
El nivel de refrigerante es correcto si se encuentra entre las líneas “FULL”
y “LOW” del depósito.
Depósito
“FULL”
“LOW”
3
1
2
4
1
2
3
Excepto motores 8NR-FTS y 1WWMotor 8NR-FTS
Motor 1WW

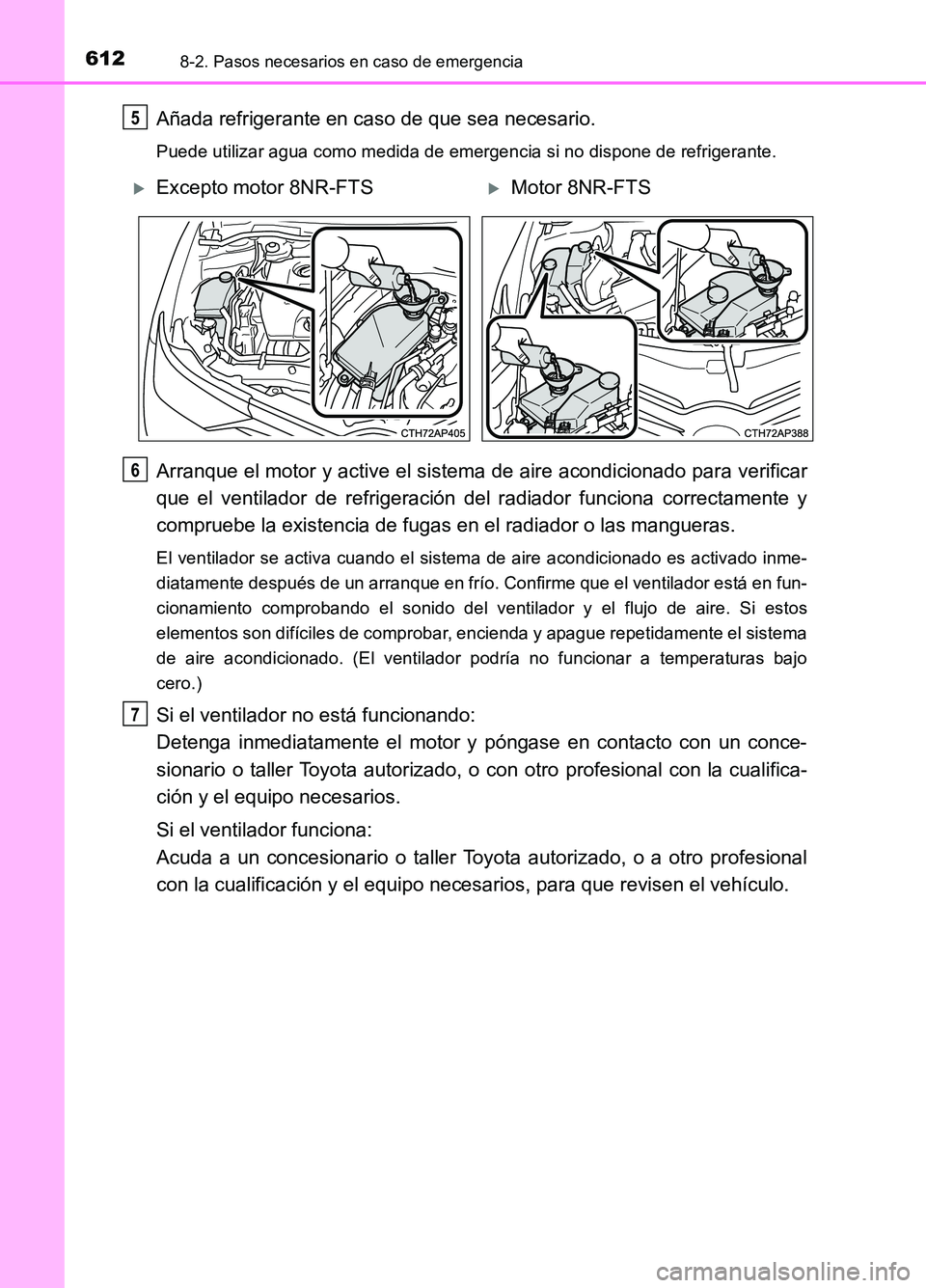

6128-2. Pasos necesarios en caso de emergencia
UK_AURIS_HB_ES (OM12L00S)
Añada refrigerante en caso de que sea necesario.
Puede utilizar agua como medida de emergencia si no dispone de refrigerante.
Arranque el motor y active el sistema de aire acondicionado para verificar
que el ventilador de refrigeración del radiador funciona correctamente y
compruebe la existencia de fugas en el radiador o las mangueras.
El ventilador se activa cuando el sistema de aire acondicionado es activado inme-
diatamente después de un arranque en frío. Confirme que el ventilador está en fun-
cionamiento comprobando el sonido del ventilador y el flujo de aire. Si estos
elementos son difíciles de comprobar, encienda y apague repetidamente el sistema
de aire acondicionado. (El ventilador podría no funcionar a temperaturas bajo
cero.)
Si el ventilador no está funcionando:
Detenga inmediatamente el motor y póngase en contacto con un conce-
sionario o taller Toyota autorizado, o con otro profesional con la cualifica-
ción y el equipo necesarios.
Si el ventilador funciona:
Acuda a un concesionario o taller Toyota autorizado, o a otro profesional
con la cualificación y el equipo necesarios, para que revisen el vehículo.
5
Excepto motor 8NR-FTSMotor 8NR-FTS
6
7

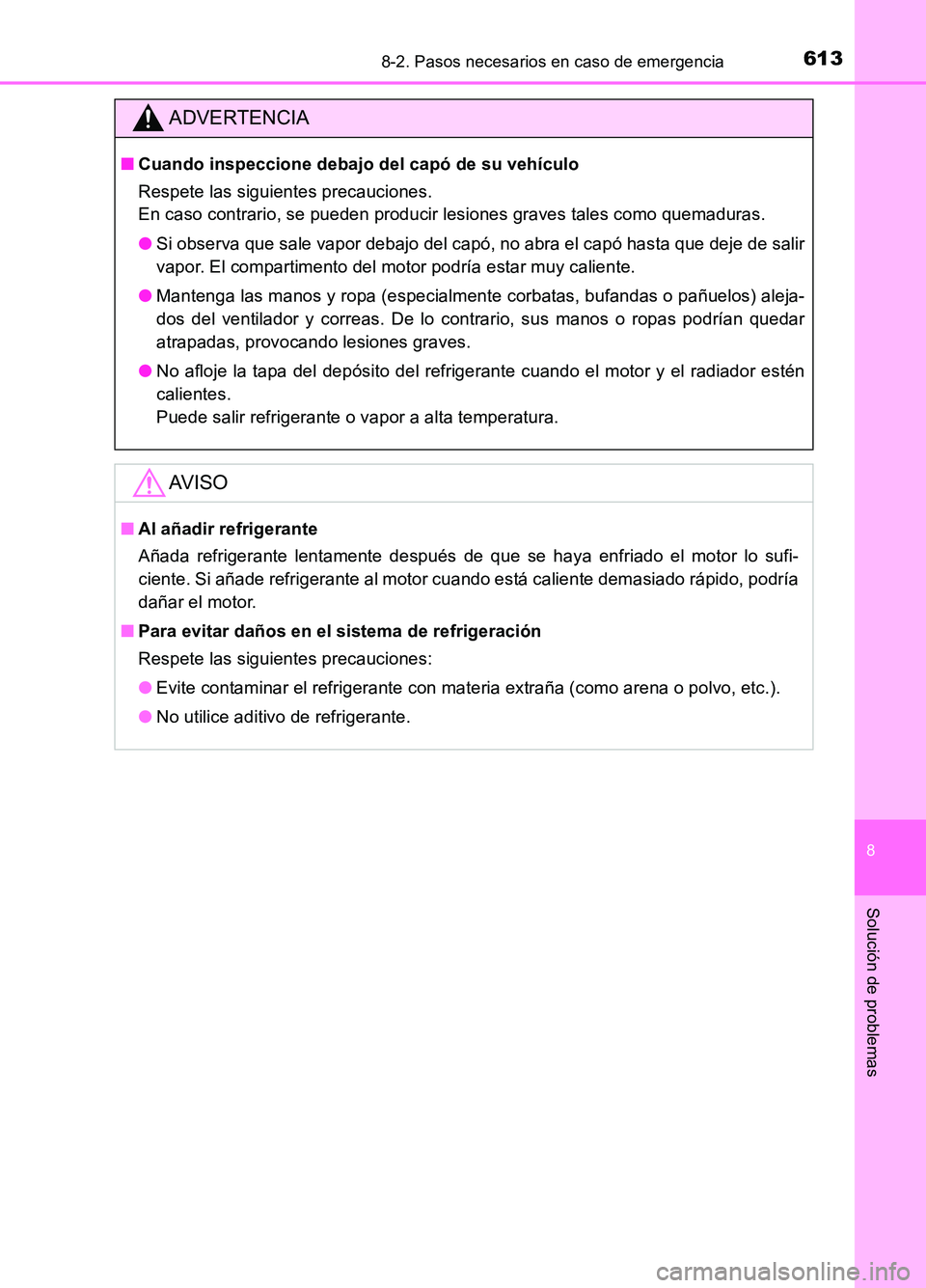

6138-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HB_ES (OM12L00S)
ADVERTENCIA
■Cuando inspeccione debajo del capó de su vehículo
Respete las siguientes precauciones.
En caso contrario, se pueden producir lesiones graves tales como quemaduras.
● Si observa que sale vapor debajo del capó, no abra el capó hasta que deje de salir
vapor. El compartimento del motor podría estar muy caliente.
● Mantenga las manos y ropa (especialmente corbatas, bufandas o pañuelos) aleja-
dos del ventilador y correas. De lo contrario, sus manos o ropas podrían quedar
atrapadas, provocando lesiones graves.
● No afloje la tapa del depósito del refrigerante cuando el motor y el radiador estén
calientes.
Puede salir refrigerante o vapor a alta temperatura.
AV I S O
■ Al añadir refrigerante
Añada refrigerante lentamente después de que se haya enfriado el motor lo sufi-
ciente. Si añade refrigerante al motor cuando está caliente demasiado rápido, podría
dañar el motor.
■ Para evitar daños en el sistema de refrigeración
Respete las siguientes precauciones:
● Evite contaminar el refrigerante con materia extraña (como arena o polvo, etc.).
● No utilice aditivo de refrigerante.

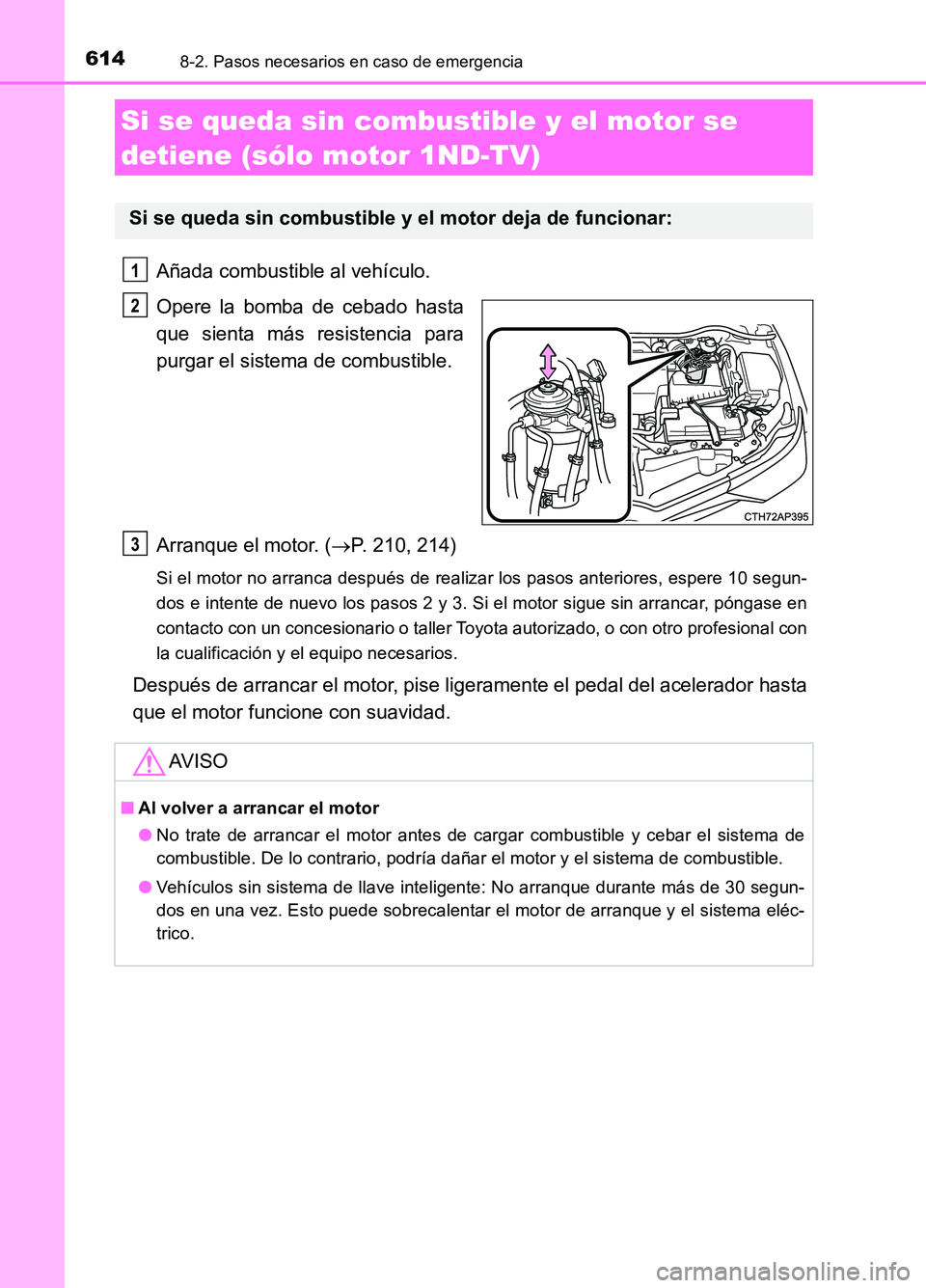

6148-2. Pasos necesarios en caso de emergencia
UK_AURIS_HB_ES (OM12L00S)
Añada combustible al vehículo.
Opere la bomba de cebado hasta
que sienta más resistencia para
purgar el sistema de combustible.
Arranque el motor. ( P. 210, 214)
Si el motor no arranca después de realizar los pasos anteriores, espere 10 segun-
dos e intente de nuevo los pasos 2 y 3. Si el motor sigue sin arrancar, póngase en
contacto con un concesionario o taller Toyota autorizado, o con otro profesional con
la cualificación y el equipo necesarios.
Después de arrancar el motor, pise ligeramente el pedal del acelerador hasta
que el motor funcione con suavidad.
Si se queda sin combustible y el motor se
detiene (sólo motor 1ND-TV)
Si se queda sin combustible y el motor deja de funcionar:
1
2
AV I S O
■ Al volver a arrancar el motor
● No trate de arrancar el motor antes de cargar combustible y cebar el sistema de
combustible. De lo contrario, podría dañar el motor y el sistema de combustible.
● Vehículos sin sistema de llave inteligente: No arranque durante más de 30 segun-
dos en una vez. Esto puede sobrecalentar el motor de arranque y el sistema eléc-
trico.
3

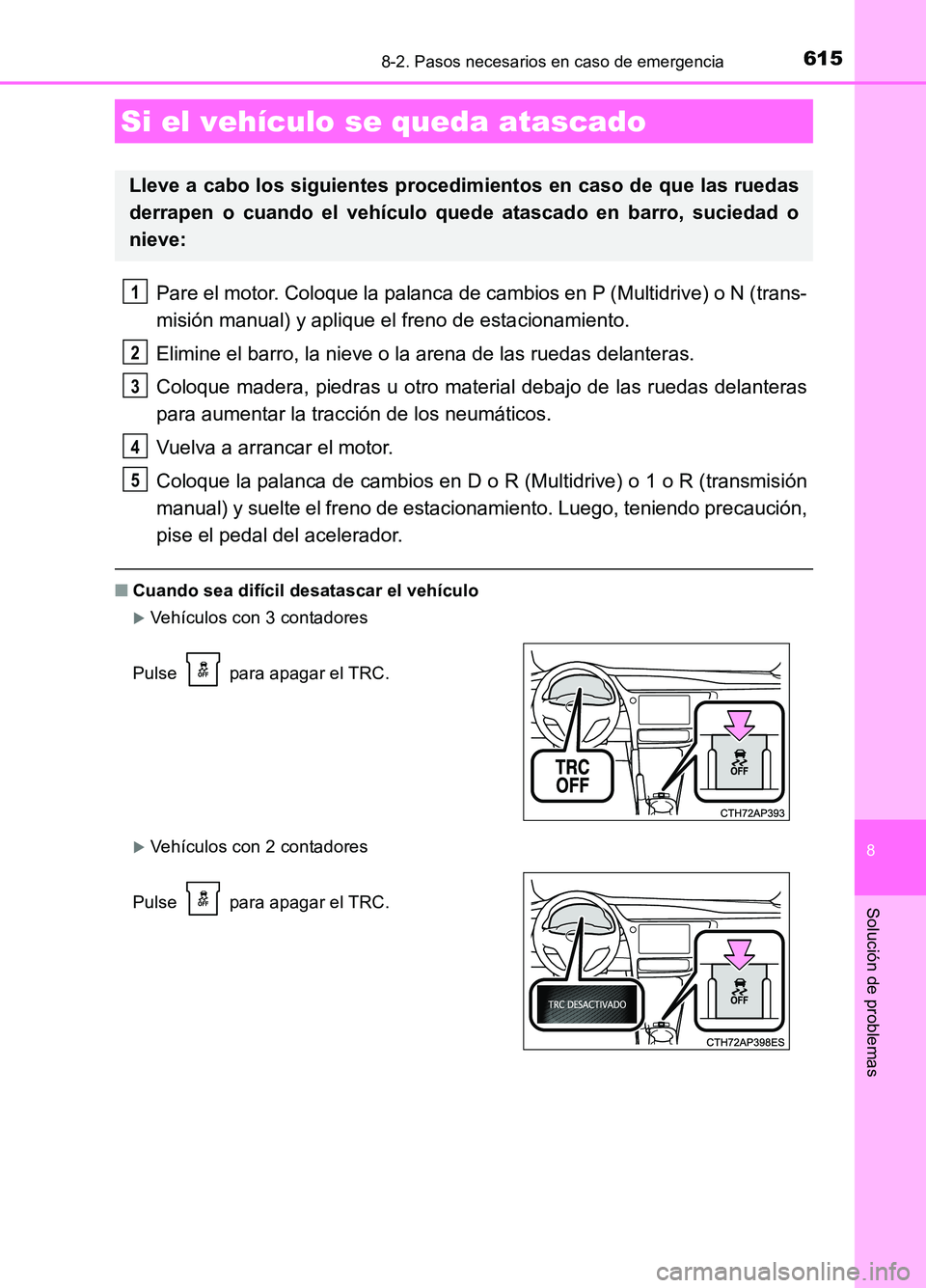

6158-2. Pasos necesarios en caso de emergencia
8
Solución de problemas
UK_AURIS_HB_ES (OM12L00S)
Pare el motor. Coloque la palanca de cambios en P (Multidrive) o N (trans-
misión manual) y aplique el freno de estacionamiento.
Elimine el barro, la nieve o la arena de las ruedas delanteras.
Coloque madera, piedras u otro material debajo de las ruedas delanteras
para aumentar la tracción de los neumáticos.
Vuelva a arrancar el motor.
Coloque la palanca de cambios en D o R (Multidrive) o 1 o R (transmisión
manual) y suelte el freno de estaci onamiento. Luego, teniendo precaución,
pise el pedal del acelerador.
■ Cuando sea difícil desatascar el vehículo
Vehículos con 3 contadores
Vehículos con 2 contadores
Si el vehículo se queda atascado
Lleve a cabo los siguientes procedimientos en caso de que las ruedas
derrapen o cuando el vehículo quede atascado en barro, suciedad o
nieve:
Pulse para apagar el TRC.
Pulse para apagar el TRC.
1
2
3
4
5

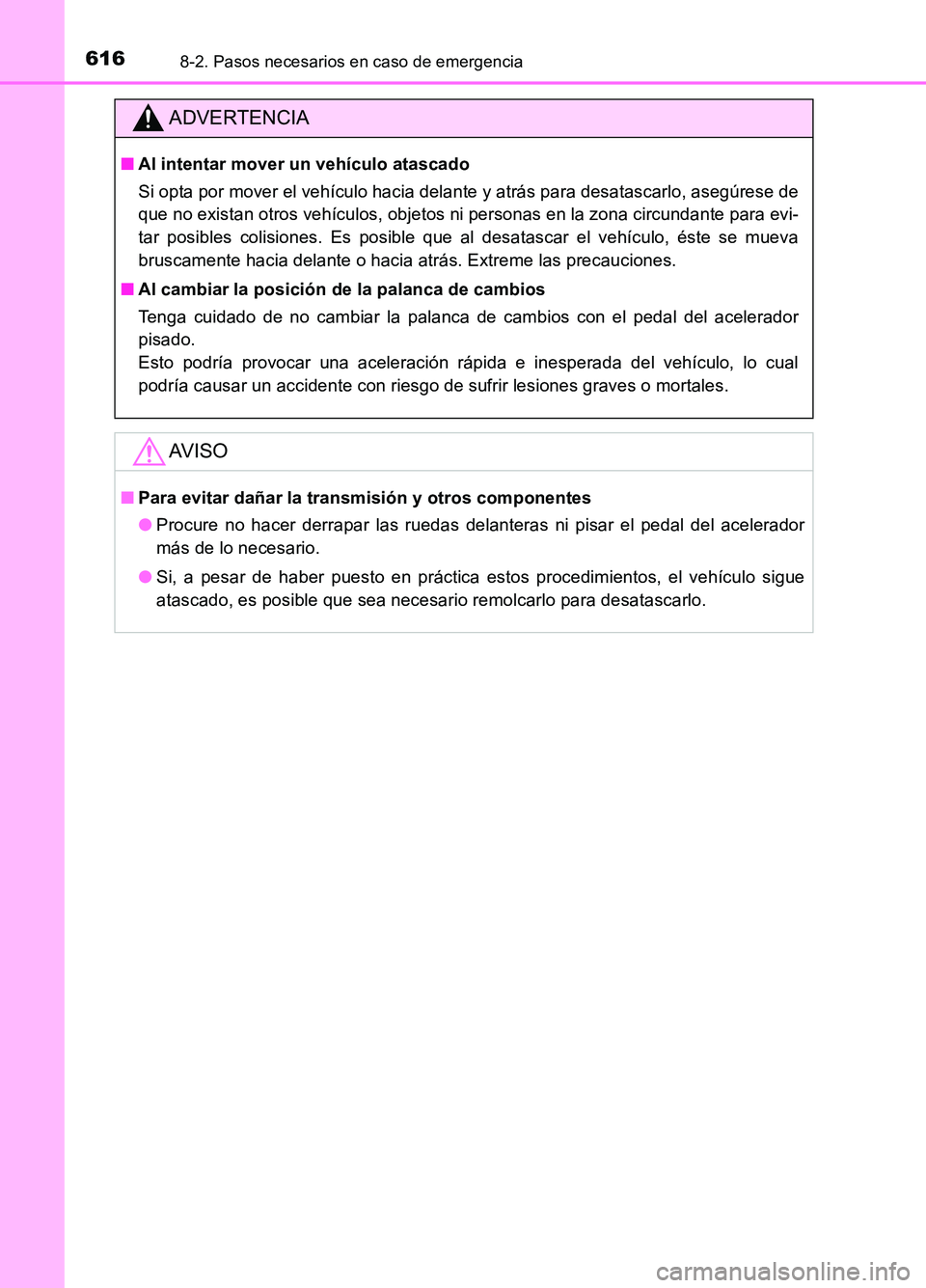

6168-2. Pasos necesarios en caso de emergencia
UK_AURIS_HB_ES (OM12L00S)
ADVERTENCIA
■Al intentar mover un vehículo atascado
Si opta por mover el vehículo hacia delante y atrás para desatascarlo, asegúrese de
que no existan otros vehículos, objetos ni personas en la zona circundante para evi-
tar posibles colisiones. Es posible que al desatascar el vehículo, éste se mueva
bruscamente hacia delante o hacia atrás. Extreme las precauciones.
■ Al cambiar la posición de la palanca de cambios
Tenga cuidado de no cambiar la palanca de cambios con el pedal del acelerador
pisado.
Esto podría provocar una aceleración rápida e inesperada del vehículo, lo cual
podría causar un accidente con riesgo de sufrir lesiones graves o mortales.
AV I S O
■ Para evitar dañar la transmisión y otros componentes
● Procure no hacer derrapar las ruedas delanteras ni pisar el pedal del acelerador
más de lo necesario.
● Si, a pesar de haber puesto en práctica estos procedimientos, el vehículo sigue
atascado, es posible que sea necesario remolcarlo para desatascarlo.

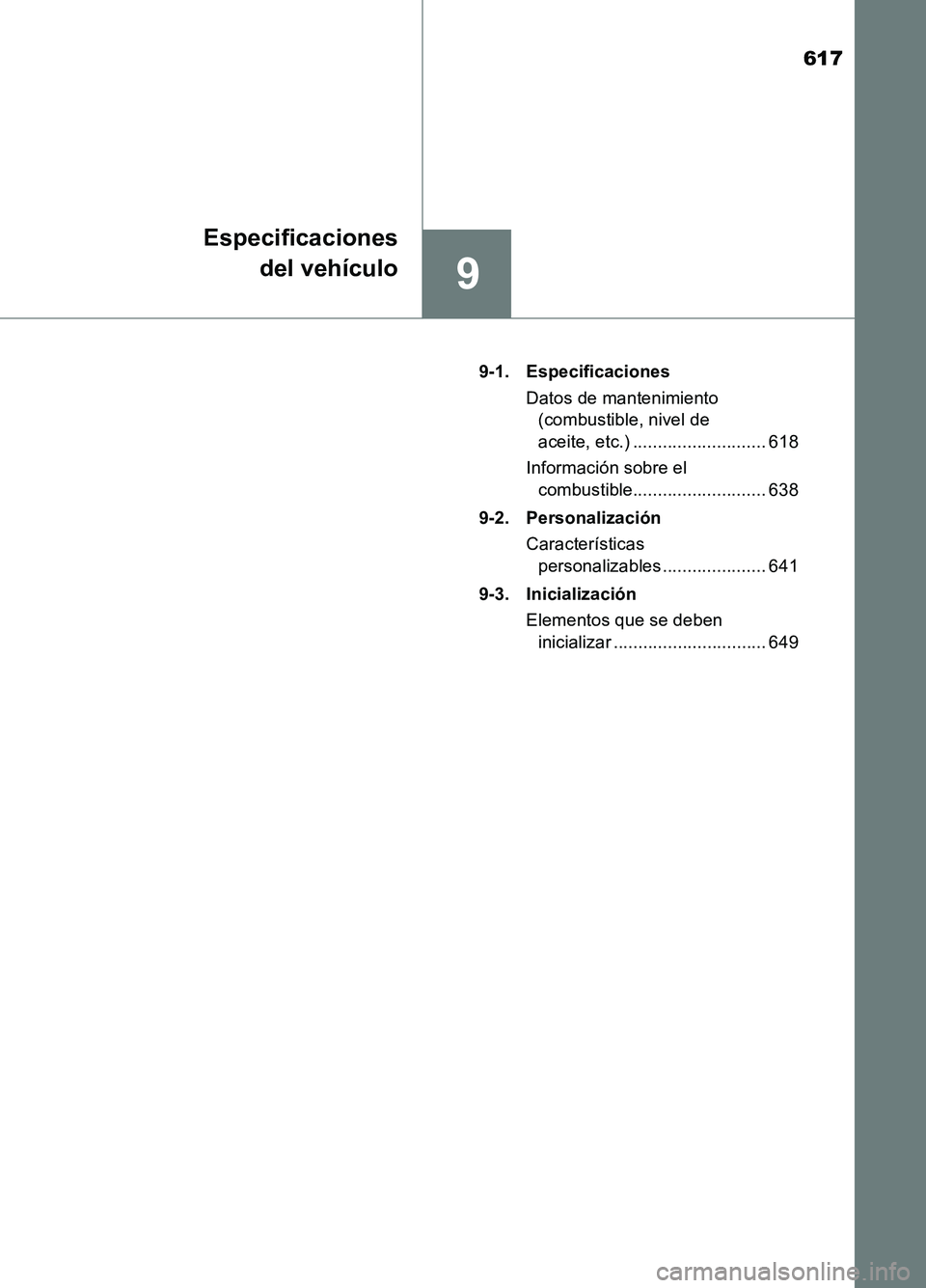

617
9
Especificaciones
del vehículo
UK_AURIS_HB_ES (OM12L00S)
9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de
aceite, etc.) ........................... 618
Información sobre el
combustible........................... 638
9-2. Personalización
Características
personalizables..................... 641
9-3. Inicialización
Elementos que se deben
inicializar ............................... 649

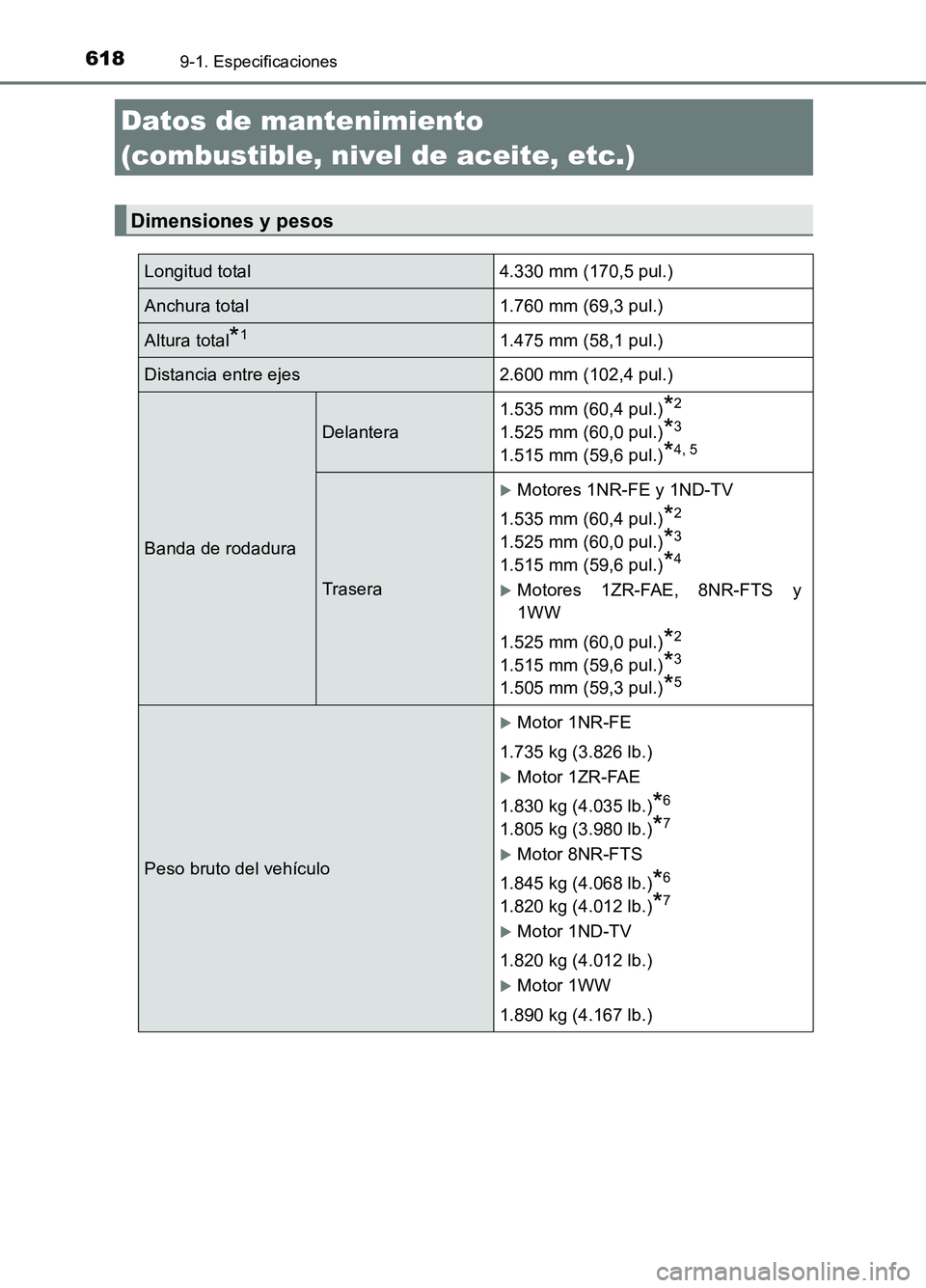

618
UK_AURIS_HB_ES (OM12L00S)
9-1. Especificaciones
Datos de mantenimiento
(combustible, nivel de aceite, etc.)
Dimensiones y pesos
Longitud total 4.330 mm (170,5 pul.)
Anchura total 1.760 mm (69,3 pul.)
Altura total*11.475 mm (58,1 pul.)
Distancia entre ejes 2.600 mm (102,4 pul.)
Banda de rodadura
Delantera
1.535 mm (60,4 pul.)*2
1.525 mm (60,0 pul.)*3
1.515 mm (59,6 pul.)*4, 5
Trasera
Motores 1NR-FE y 1ND-TV
1.535 mm (60,4 pul.)*2
1.525 mm (60,0 pul.)*3
1.515 mm (59,6 pul.)*4
Motores 1ZR-FAE, 8NR-FTS y
1WW
1.525 mm (60,0 pul.)*2
1.515 mm (59,6 pul.)*3
1.505 mm (59,3 pul.)*5
Peso bruto del vehículo
Motor 1NR-FE
1.735 kg (3.826 lb.)
Motor 1ZR-FAE
1.830 kg (4.035 lb.)*6
1.805 kg (3.980 lb.)*7
Motor 8NR-FTS
1.845 kg (4.068 lb.)*6
1.820 kg (4.012 lb.)*7
Motor 1ND-TV
1.820 kg (4.012 lb.)
Motor 1WW
1.890 kg (4.167 lb.)

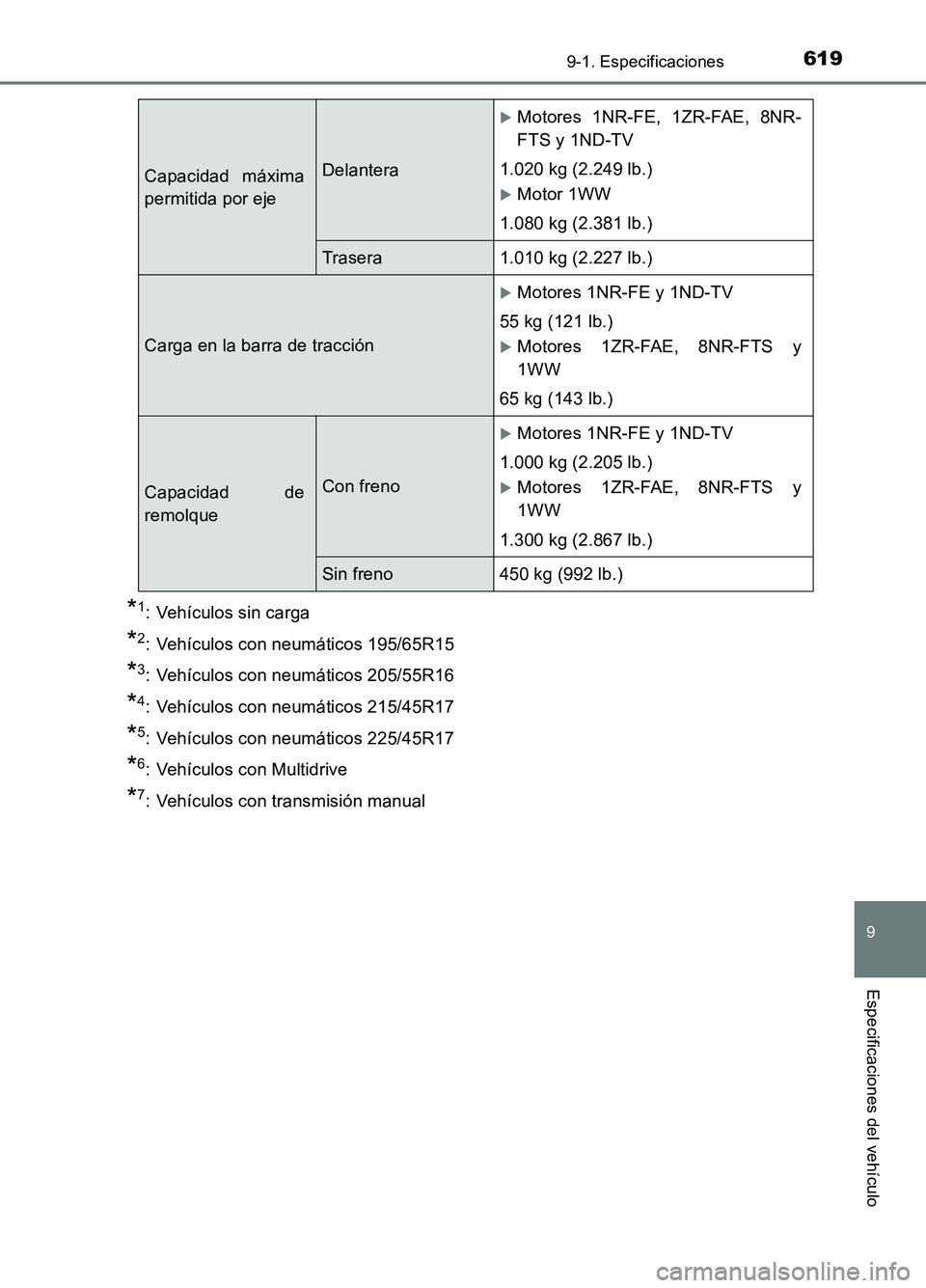

619
9
9-1. Especificaciones
Especificaciones del vehículo
UK_AURIS_HB_ES (OM12L00S)
*1: Vehículos sin carga
*2: Vehículos con neumáticos 195/65R15
*3: Vehículos con neumáticos 205/55R16
*4: Vehículos con neumáticos 215/45R17
*5: Vehículos con neumáticos 225/45R17
*6: Vehículos con Multidrive
*7: Vehículos con transmisión manual
Capacidad máxima
permitida por eje
Delantera
Motores 1NR-FE, 1ZR-FAE, 8NR-
FTS y 1ND-TV
1.020 kg (2.249 lb.)
Motor 1WW
1.080 kg (2.381 lb.)
Trasera 1.010 kg (2.227 lb.)
Carga en la barra de tracción
Motores 1NR-FE y 1ND-TV
55 kg (121 lb.)
Motores 1ZR-FAE, 8NR-FTS y
1WW
65 kg (143 lb.)
Capacidad de
remolque
Con freno
Motores 1NR-FE y 1ND-TV
1.000 kg (2.205 lb.)
Motores 1ZR-FAE, 8NR-FTS y
1WW
1.300 kg (2.867 lb.)
Sin freno 450 kg (992 lb.)

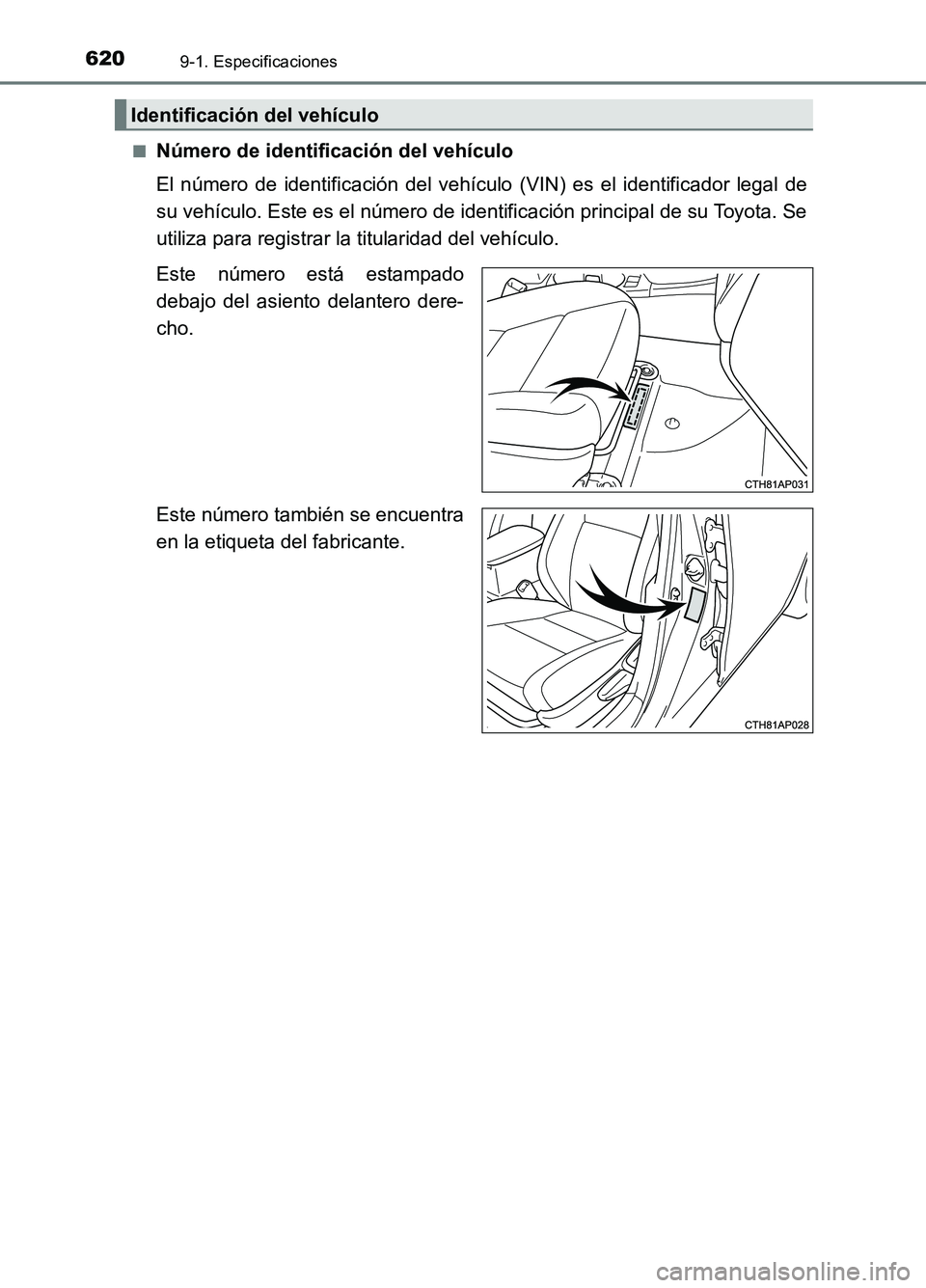

6209-1. Especificaciones
UK_AURIS_HB_ES (OM12L00S)
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es el identificador legal de
su vehículo. Este es el número de identificación principal de su Toyota. Se
utiliza para registrar la titularidad del vehículo.
Este número está estampado
debajo del asiento delantero dere-
cho.
Este número también se encuentra
en la etiqueta del fabricante.
Identificación del vehículo
