4717-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HB_EK (OM12K98K)

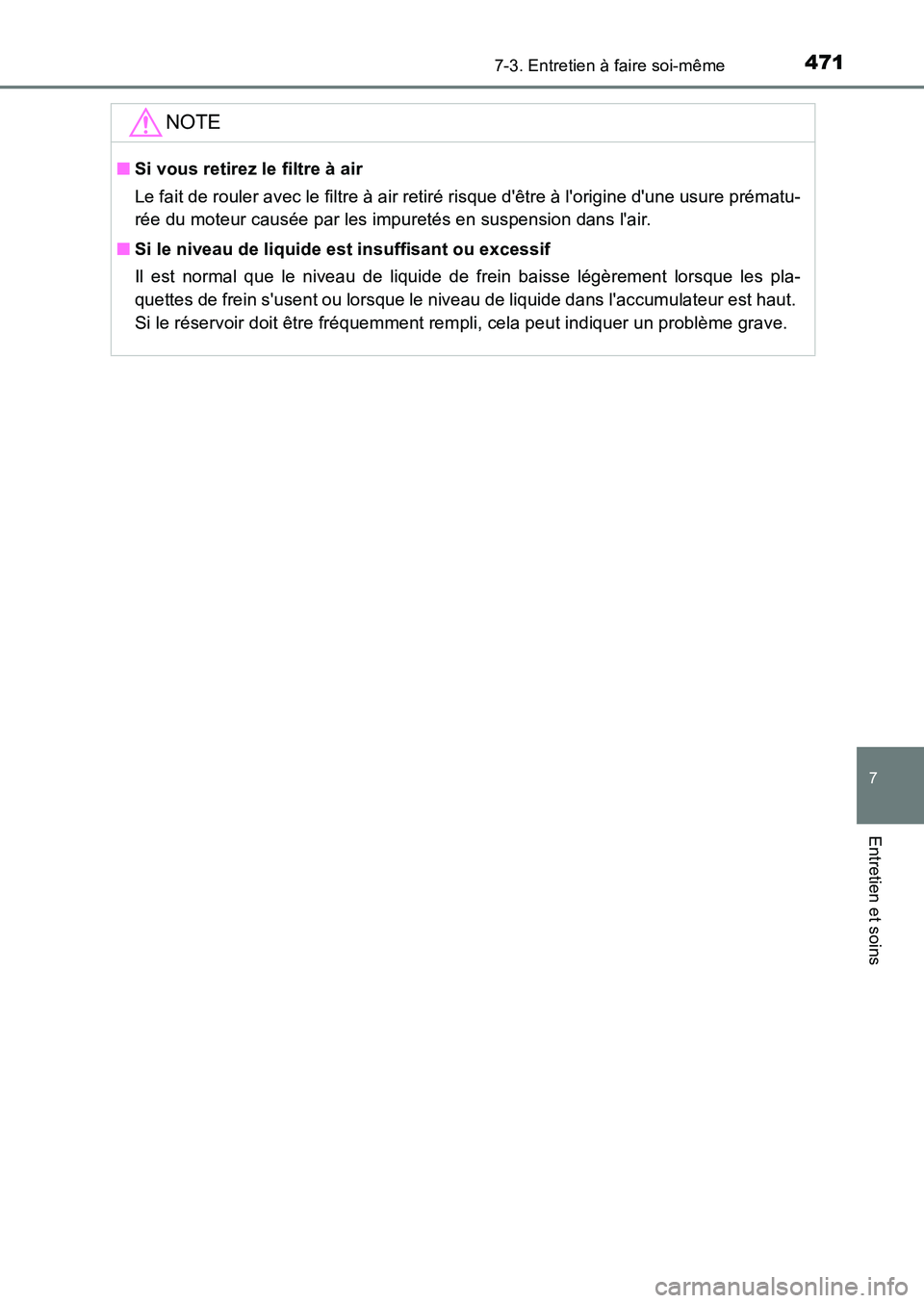

NOTE
■Si vous retirez le filtre à air
Le fait de rouler avec le filtre à air retiré risque d'être à l'origine d'une usure prématu-
rée du moteur causée par les impuretés en suspension dans l'air.
â–  Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau de liquide de frein baisse légèrement lorsque les pla-
quettes de frein s'usent ou lorsque le niveau de liquide dans l'accumulateur est haut.
Si le réservoir doit être fréquemment rempli, cela peut indiquer un problème grave.

4727-3. Entretien à faire soi-même
UK_AURIS_HB_EK (OM12K98K)

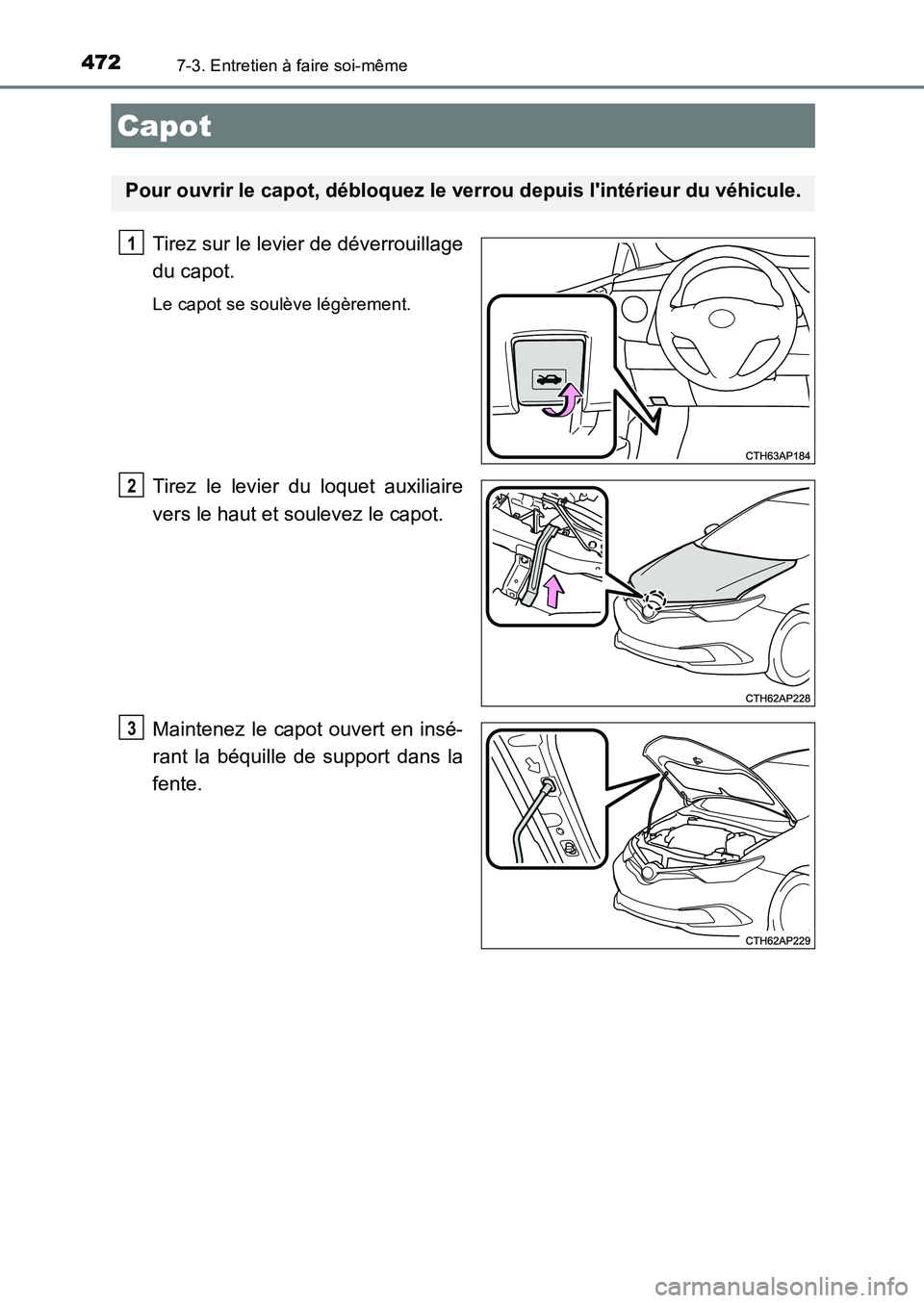

Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Tirez le levier du loquet auxiliaire
vers le haut et soulevez le capot.
Maintenez le capot ouvert en insé-
rant la béquille de support dans la
fente.
Capot
Pour ouvrir le capot, débloquez le verrou depuis l'intérieur du véhicule.
1
2
3

4737-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HB_EK (OM12K98K)

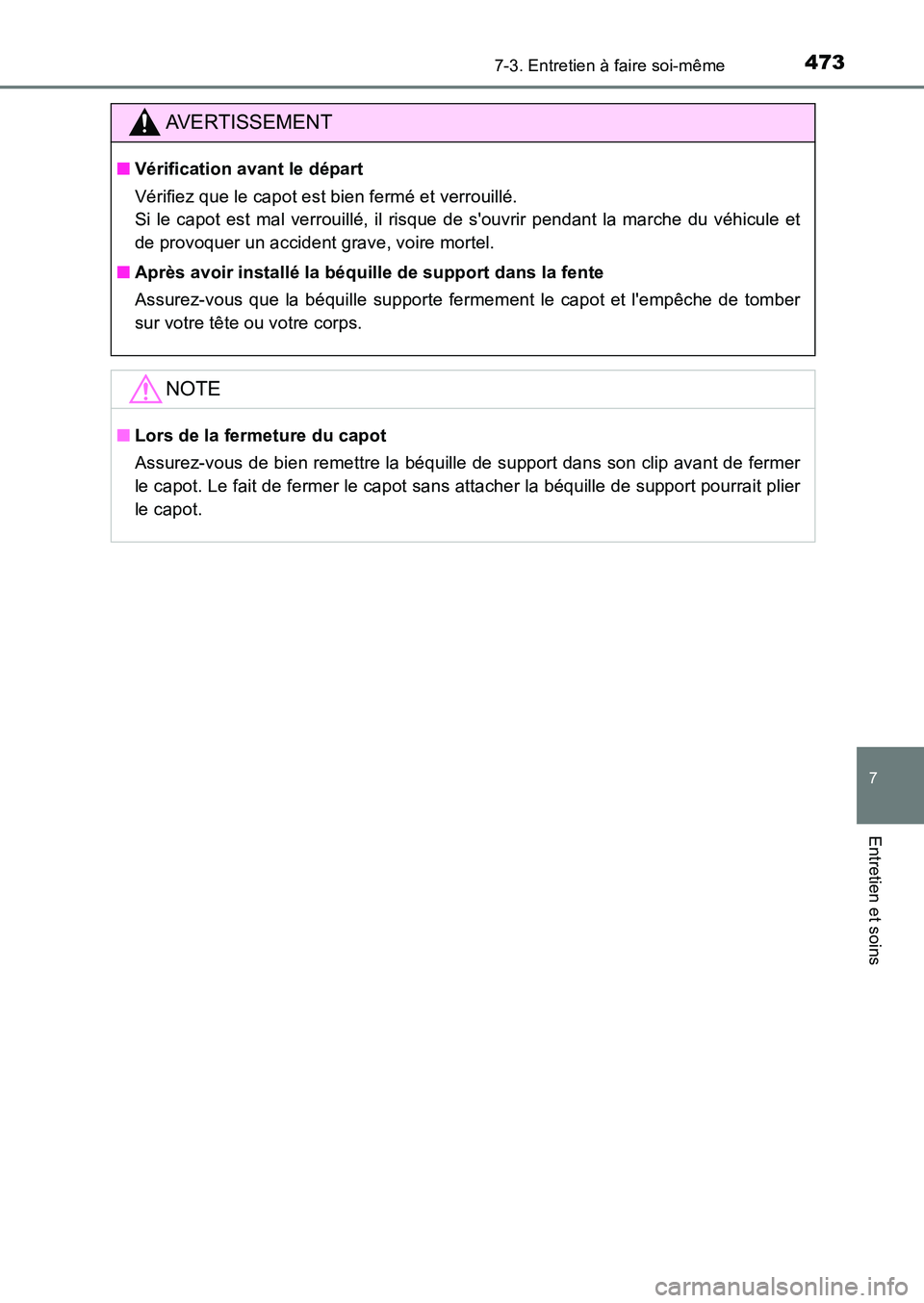

AVERTISSEMENT
■Vérification avant le départ
Vérifiez que le capot est bien fermé et verrouillé.
Si le capot est mal verrouillé, il risque de s'ouvrir pendant la marche du véhicule et
de provoquer un accident grave, voire mortel.
■ Après avoir installé la béquille de support dans la fente
Assurez-vous que la béquille supporte fermement le capot et l'empêche de tomber
sur votre tête ou votre corps.
NOTE
â–  Lors de la fermeture du capot
Assurez-vous de bien remettre la béquille de support dans son clip avant de fermer
le capot. Le fait de fermer le capot sans attacher la béquille de support pourrait plier
le capot.

4747-3. Entretien à faire soi-même
UK_AURIS_HB_EK (OM12K98K)
â—†Avant
◆Arrière
XType A
XType B

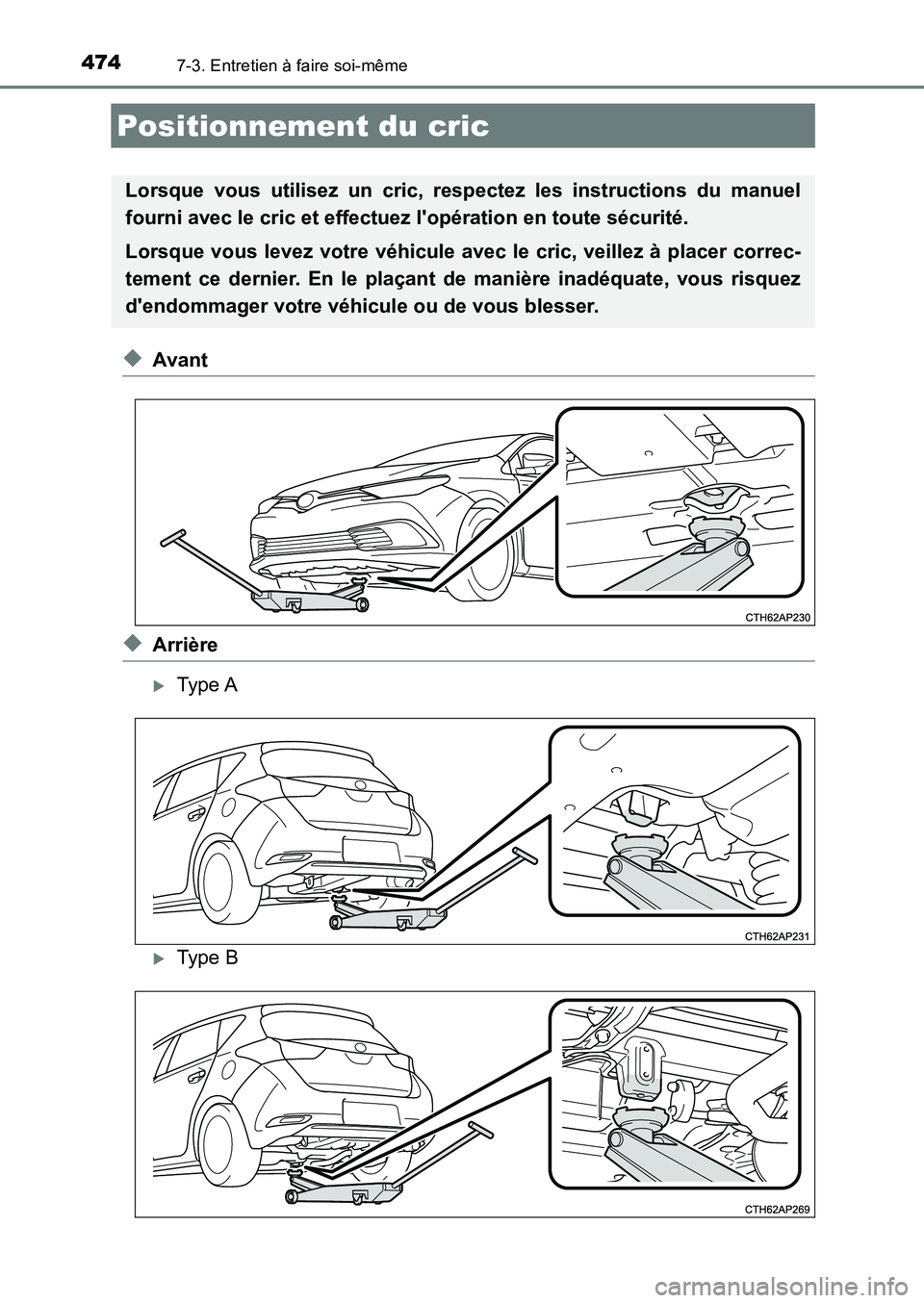

Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du manuel
fourni avec le cric et effectuez l'opération en toute sécurité.
Lorsque vous levez votre véhicule avec le cric, veillez à placer correc-
tement ce dernier. En le plaçant de manière inadéquate, vous risquez
d'endommager votre véhicule ou de vous blesser.

4757-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HB_EK (OM12K98K)
â– Moteur 1NR-FE
Compartiment moteur
Réservoir de liquide de lave-
vitre ( ï‚®P. 493)
Réservoir de liquide de refroi-
dissement ( ï‚®P. 487)
Bouchon de remplissage
d'huile moteur ( ï‚®P. 483)
Jauge de niveau d'huile
moteur ( ï‚®P. 480)
Batterie ( ï‚®P. 490)
Boîte à fusibles ( P. 522)
Ventilateur de refroidissement
électrique
Condenseur ( ï‚®P. 489)
Radiateur ( ï‚®P. 489)
1
2
3
4
5
6
7
8
9

4767-3. Entretien à faire soi-même
UK_AURIS_HB_EK (OM12K98K)

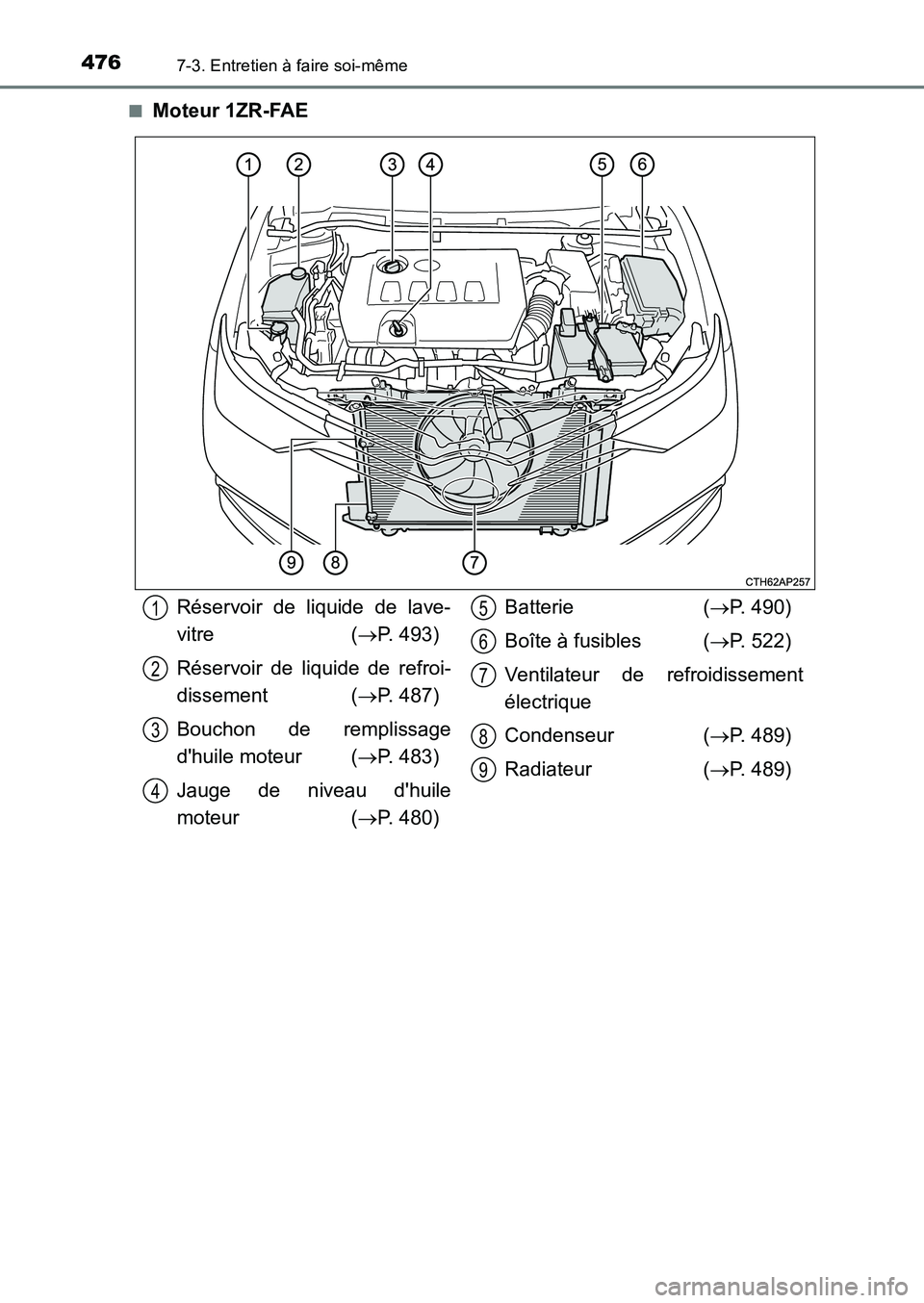

â– Moteur 1ZR-FAE
Réservoir de liquide de lave-
vitre ( ï‚®P. 493)
Réservoir de liquide de refroi-
dissement ( ï‚®P. 487)
Bouchon de remplissage
d'huile moteur ( ï‚®P. 483)
Jauge de niveau d'huile
moteur ( ï‚®P. 480)
Batterie ( ï‚®P. 490)
Boîte à fusibles ( P. 522)
Ventilateur de refroidissement
électrique
Condenseur ( ï‚®P. 489)
Radiateur ( ï‚®P. 489)
1
2
3
4
5
6
7
8
9

4777-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HB_EK (OM12K98K)

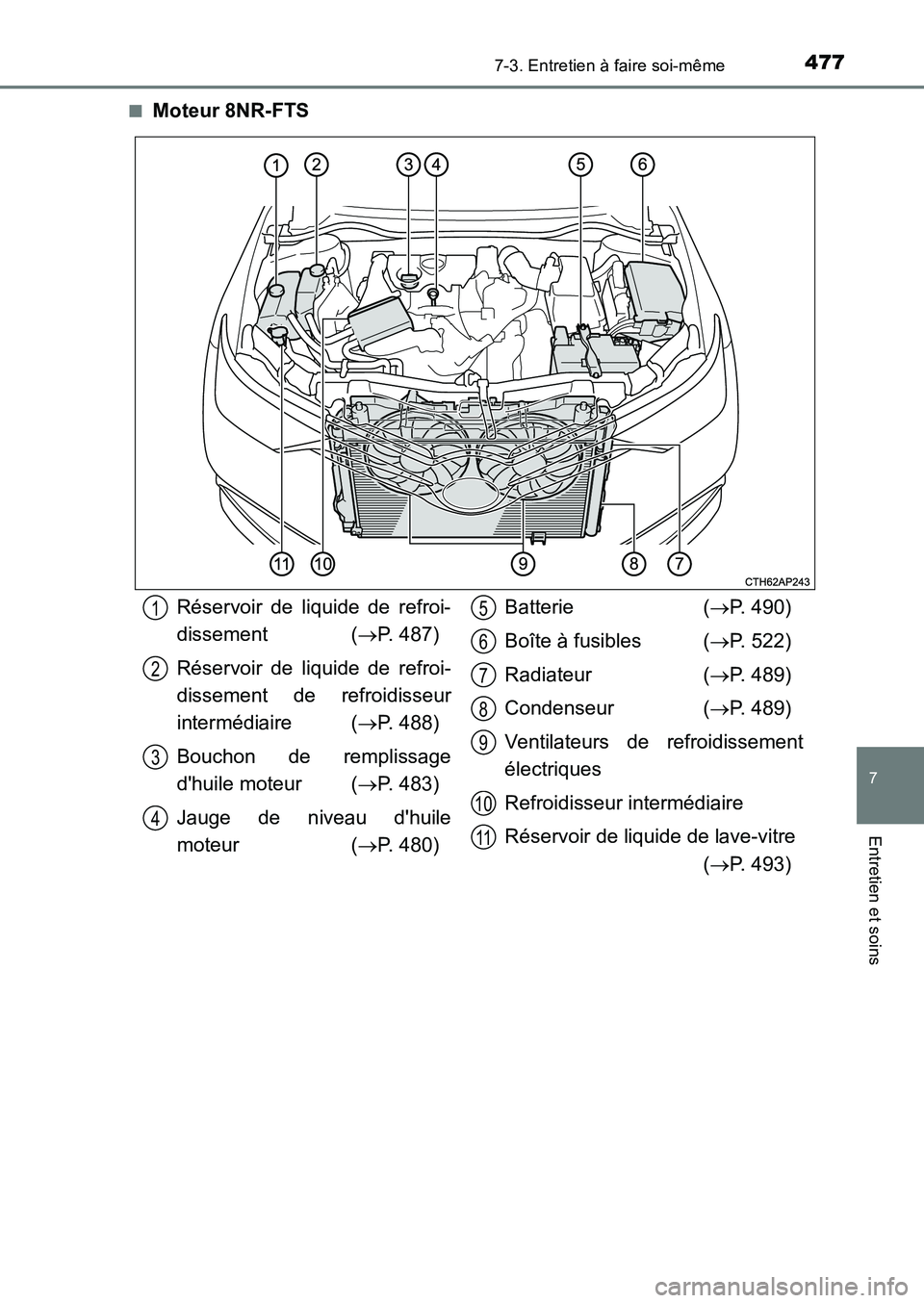

â– Moteur 8NR-FTS
Réservoir de liquide de refroi-
dissement ( ï‚®P. 487)
Réservoir de liquide de refroi-
dissement de refroidisseur
intermédiaire ( P. 488)
Bouchon de remplissage
d'huile moteur ( ï‚®P. 483)
Jauge de niveau d'huile
moteur ( ï‚®P. 480)
Batterie ( ï‚®P. 490)
Boîte à fusibles ( P. 522)
Radiateur ( ï‚®P. 489)
Condenseur ( ï‚®P. 489)
Ventilateurs de refroidissement
électriques
Refroidisseur intermédiaire
Réservoir de liquide de lave-vitre
( ï‚®P. 493)
1
2
3
4
5
6
7
8
9
10
11

4787-3. Entretien à faire soi-même
UK_AURIS_HB_EK (OM12K98K)

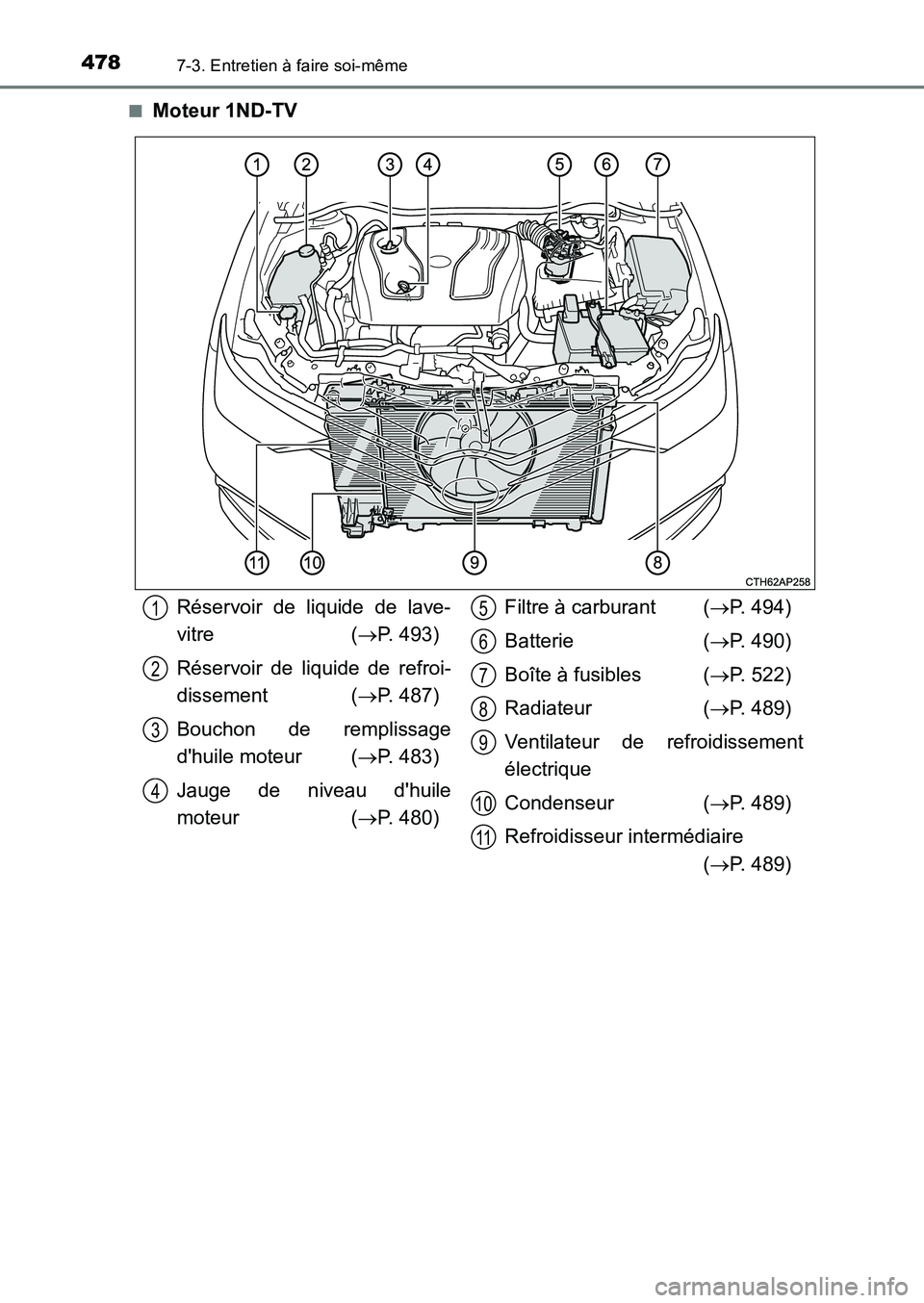

â– Moteur 1ND-TV
Réservoir de liquide de lave-
vitre ( ï‚®P. 493)
Réservoir de liquide de refroi-
dissement ( ï‚®P. 487)
Bouchon de remplissage
d'huile moteur ( ï‚®P. 483)
Jauge de niveau d'huile
moteur ( ï‚®P. 480)
Filtre à carburant ( P. 494)
Batterie ( ï‚®P. 490)
Boîte à fusibles ( P. 522)
Radiateur ( ï‚®P. 489)
Ventilateur de refroidissement
électrique
Condenseur ( ï‚®P. 489)
Refroidisseur intermédiaire
( ï‚®P. 489)
1
2
3
4
5
6
7
8
9
10
11

4797-3. Entretien à faire soi-même
7
Entretien et soins
UK_AURIS_HB_EK (OM12K98K)

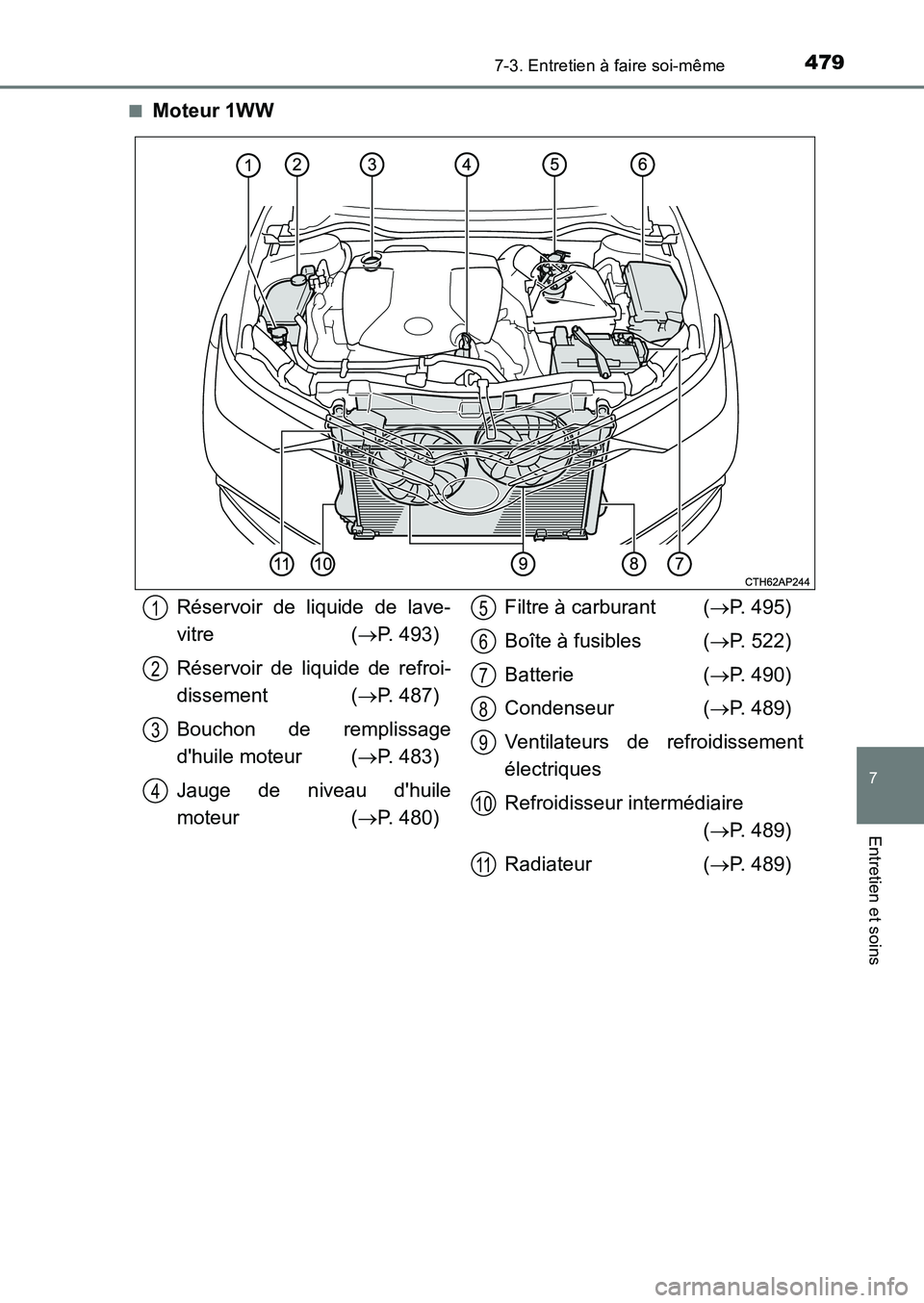

â– Moteur 1WW
Réservoir de liquide de lave-
vitre ( ï‚®P. 493)
Réservoir de liquide de refroi-
dissement ( ï‚®P. 487)
Bouchon de remplissage
d'huile moteur ( ï‚®P. 483)
Jauge de niveau d'huile
moteur ( ï‚®P. 480)
Filtre à carburant ( P. 495)
Boîte à fusibles ( P. 522)
Batterie ( ï‚®P. 490)
Condenseur ( ï‚®P. 489)
Ventilateurs de refroidissement
électriques
Refroidisseur intermédiaire
( ï‚®P. 489)
Radiateur ( ï‚®P. 489)
1
2
3
4
5
6
7
8
9
10
11

4807-3. Entretien à faire soi-même
UK_AURIS_HB_EK (OM12K98K)

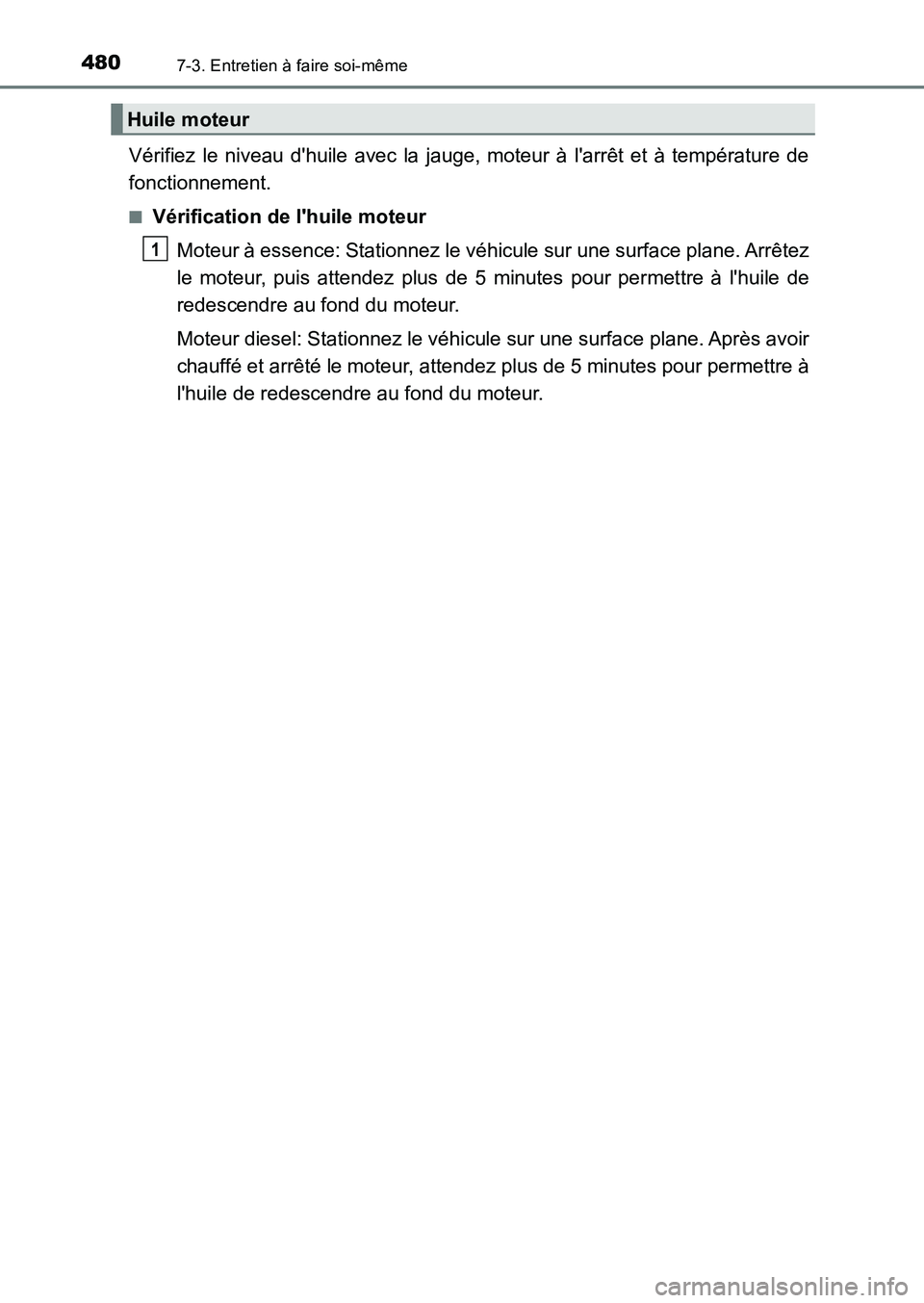

Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à température de
fonctionnement.
■Vérification de l'huile moteur
Moteur à essence: Stationnez le véhicule sur une surface plane. Arrêtez
le moteur, puis attendez plus de 5 minutes pour permettre à l'huile de
redescendre au fond du moteur.
Moteur diesel: Stationnez le véhicule sur une surface plane. Après avoir
chauffé et arrêté le moteur, attendez plus de 5 minutes pour permettre à
l'huile de redescendre au fond du moteur.
Huile moteur
1
