TOYOTA AURIS 2017 Návod na použití (in Czech)

91

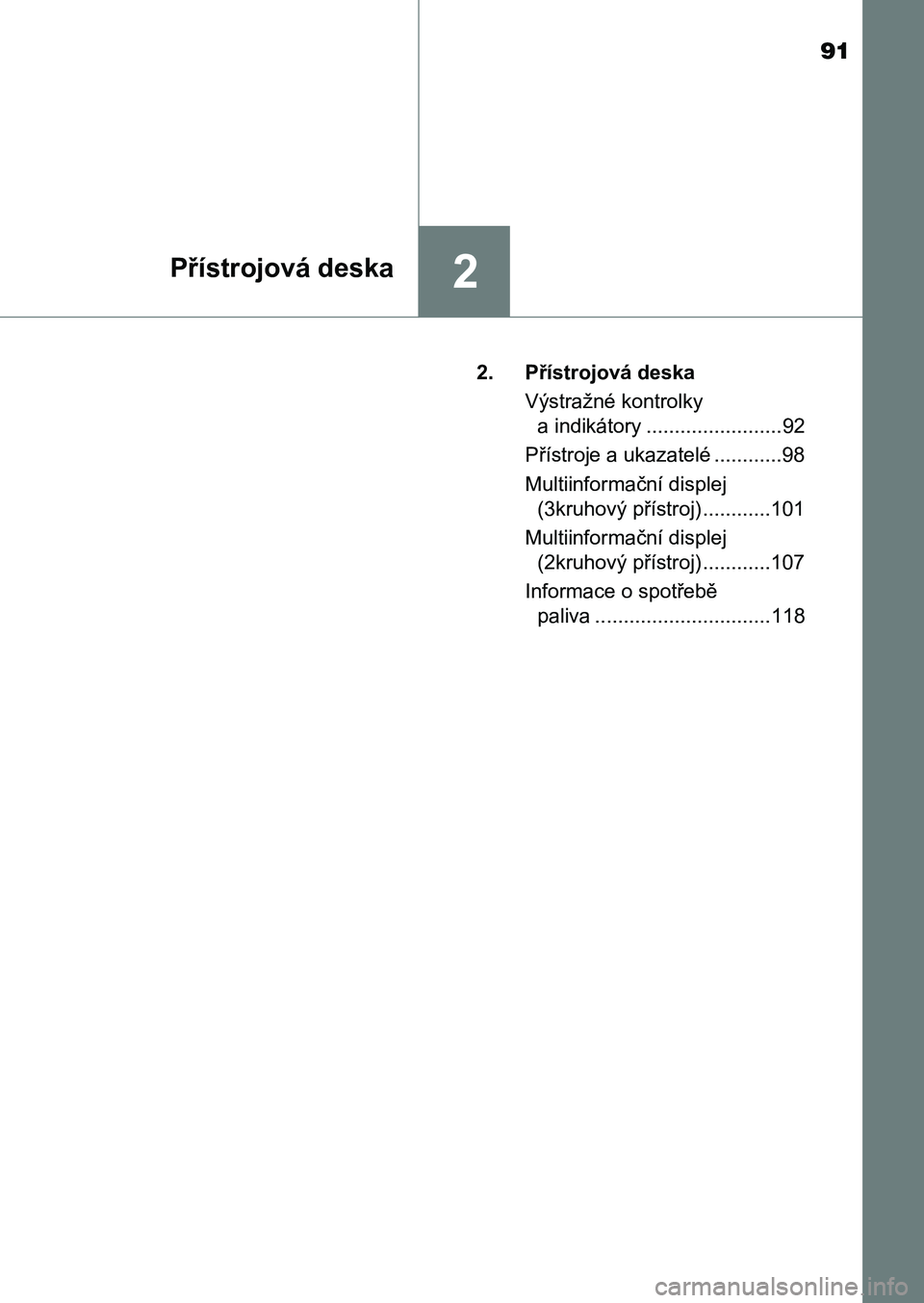

2Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2. Přístrojová deska
Výstražné kontrolky
a indikátory ........................92
Přístroje a ukazatelé ............98
Multiinformační displej
(3kruhový přístroj)............101
Multiinformační displej
(2kruhový přístroj)............107
Informace o spotřebě
paliva ...............................118
UK AURIS_HB_OM_Europe_OM12K97E.book Page 91 Friday, October 7 , 2016 12:29 PM

92
UK AURIS HB EE (OM12K97CZ)
2. Přístrojová deska

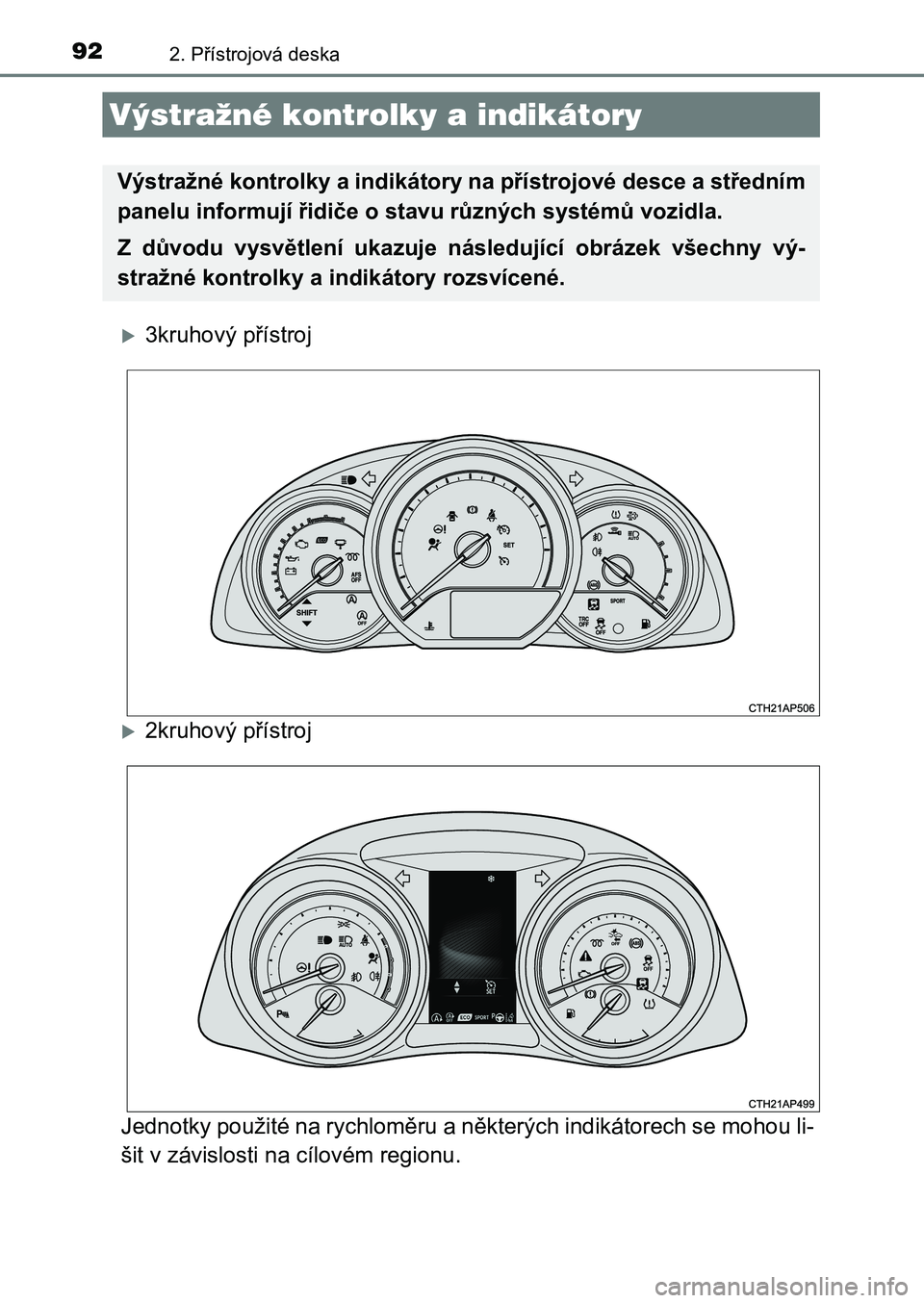

3kruhový přístroj
2kruhový přístroj
Jednotky použité na rychloměru a některých indikátorech se moho u li-
šit v závislosti na cílovém regionu.
Výstražné kontrolky a indikátory
Výstražné kontrolky a indikátory na přístrojové desce a střední m
panelu informují řidiče o stavu různých systémů vozidla.
Z důvodu vysvětlení ukazuje následující obrázek všechny vý-
stražné kontrolky a indikátory rozsvícené.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 92 Friday, October 7, 2016 12:29 PM

932. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2
Přístrojová deska

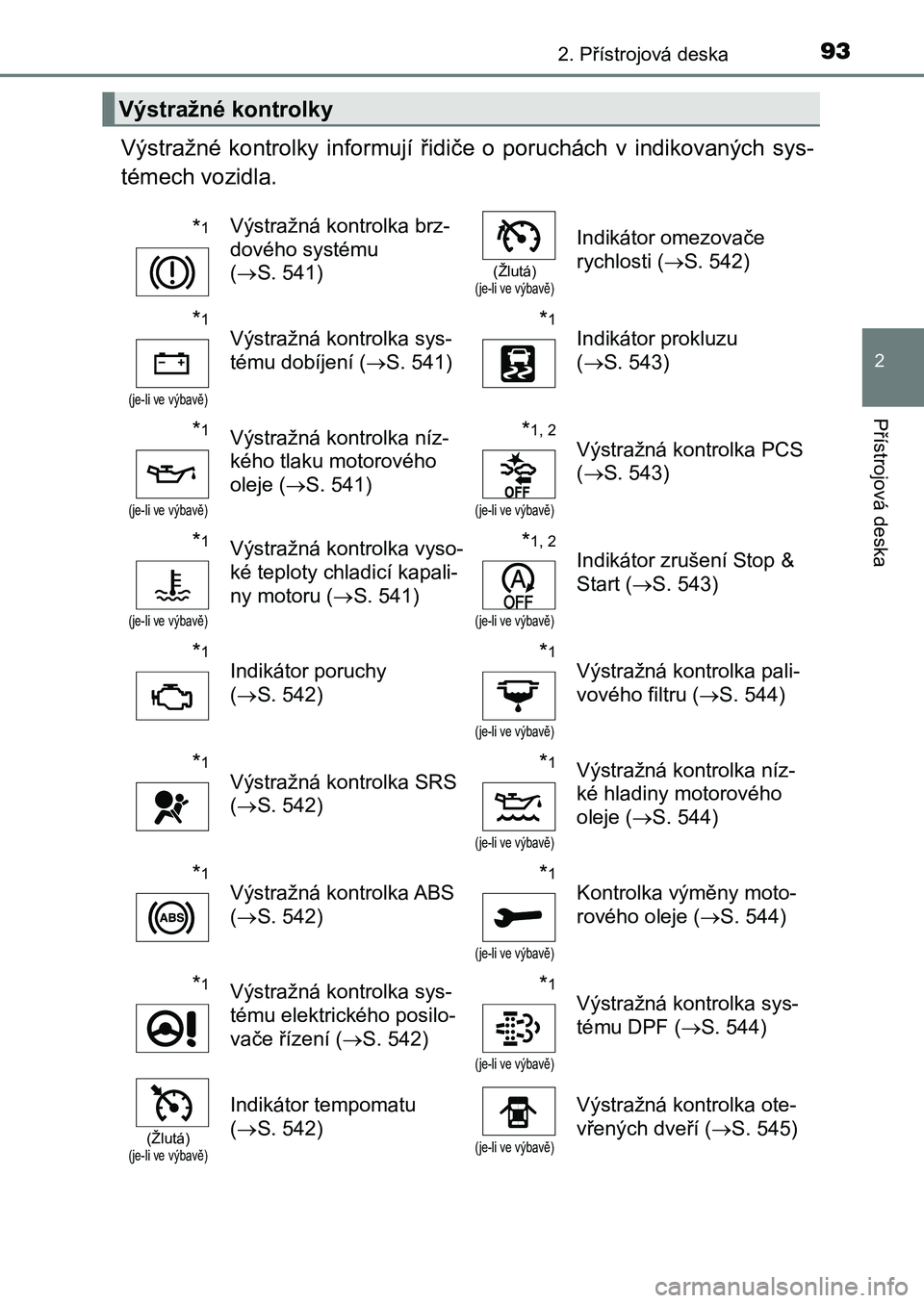

Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brz-
dového systému
( S. 541)(Žlutá)(je-li ve výbavě)
Indikátor omezovače
rychlosti ( S. 542)
*1
(je-li ve výbavě)
Výstražná kontrolka sys-
tému dobíjení ( S. 541)
*1Indikátor prokluzu
( S. 543)
*1
(je-li ve výbavě)
Výstražná kontrolka níz-
kého tlaku motorového
oleje ( S. 541)
*1, 2
(je-li ve výbavě)
Výstražná kontrolka PCS
( S. 543)
*1
(je-li ve výbavě)
Výstražná kontrolka vyso-
ké teploty chladicí kapali-
ny motoru ( S. 541)
*1, 2
(je-li ve výbavě)
Indikátor zrušení Stop &
Start ( S. 543)
*1Indikátor poruchy
( S. 542)
*1
(je-li ve výbavě)
Výstražná kontrolka pali-
vového filtru ( S. 544)
*1Výstražná kontrolka SRS
( S. 542)
*1
(je-li ve výbavě)
Výstražná kontrolka níz-
ké hladiny motorového
oleje ( S. 544)
*1Výstražná kontrolka ABS
( S. 542)
*1
(je-li ve výbavě)
Kontrolka výměny moto-
rového oleje ( S. 544)
*1Výstražná kontrolka sys-
tému elektrického posilo-
vače řízení ( S. 542)
*1
(je-li ve výbavě)
Výstražná kontrolka sys-
tému DPF ( S. 544)
(Žlutá)(je-li ve výbavě)
Indikátor tempomatu
( S. 542)(je-li ve výbavě)
Výstražná kontrolka ote-
vřených dveří ( S. 545)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 93 Friday, October 7, 2016 12:29 PM

942. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)

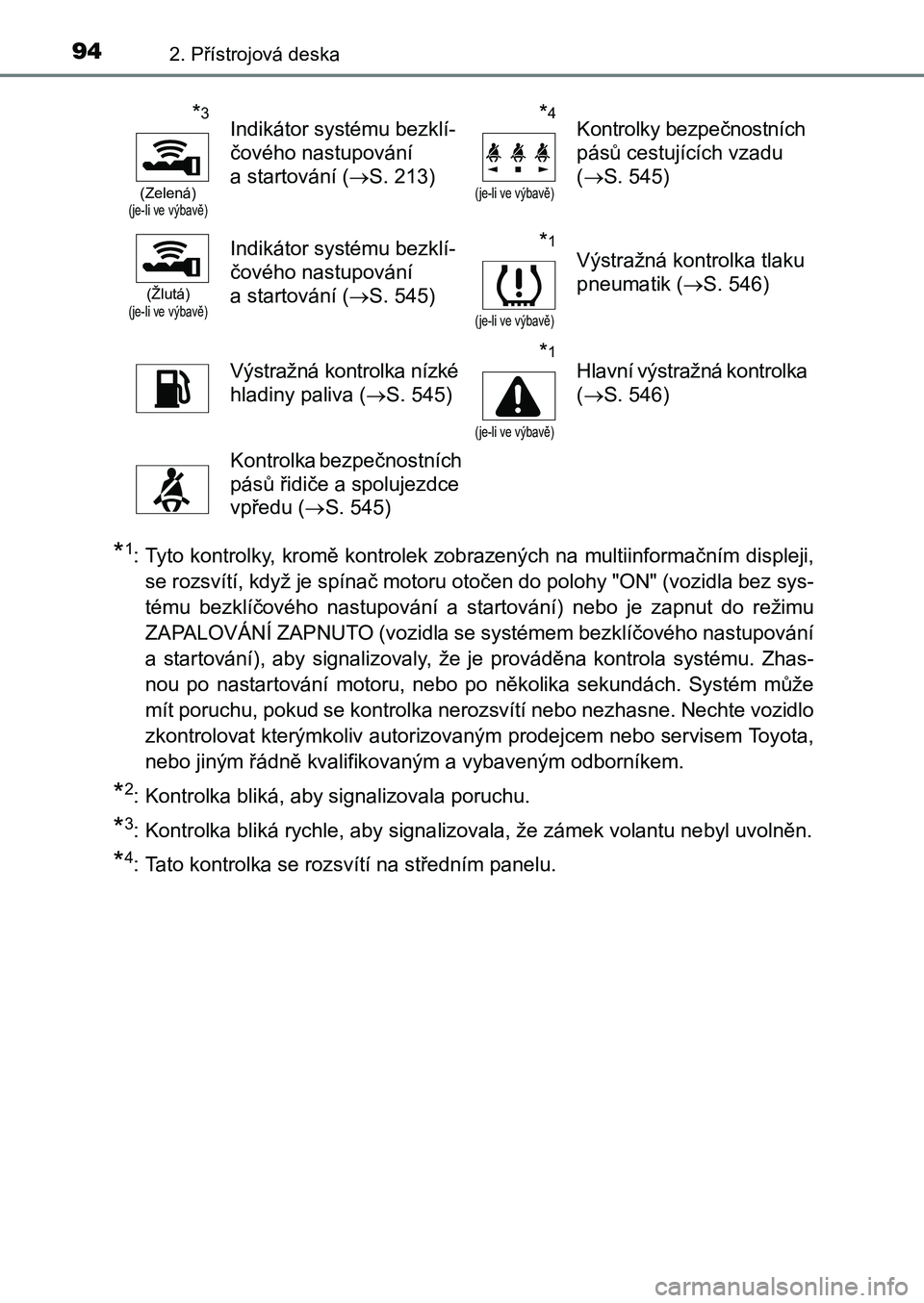

*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozid la bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do r ežimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupován í
a startování), aby signalizovaly, že je prováděna kontrola syst ému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Necht e vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka bliká rychle, aby signalizovala, že zámek volantu ne byl uvolněn.
*4: Tato kontrolka se rozsvítí na středním panelu.
*3
(Zelená)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování ( S. 213)
*4
(je-li ve výbavě)
Kontrolky bezpečnostních
pásů cestujících vzadu
( S. 545)
(Žlutá)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování ( S. 545)
*1
(je-li ve výbavě)
Výstražná kontrolka tlaku
pneumatik ( S. 546)
Výstražná kontrolka nízké
hladiny paliva ( S. 545)
*1
(je-li ve výbavě)
Hlavní výstražná kontrolka
( S. 546)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S. 545)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 94 Friday, October 7, 2016 12:29 PM

952. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2
Přístrojová deska

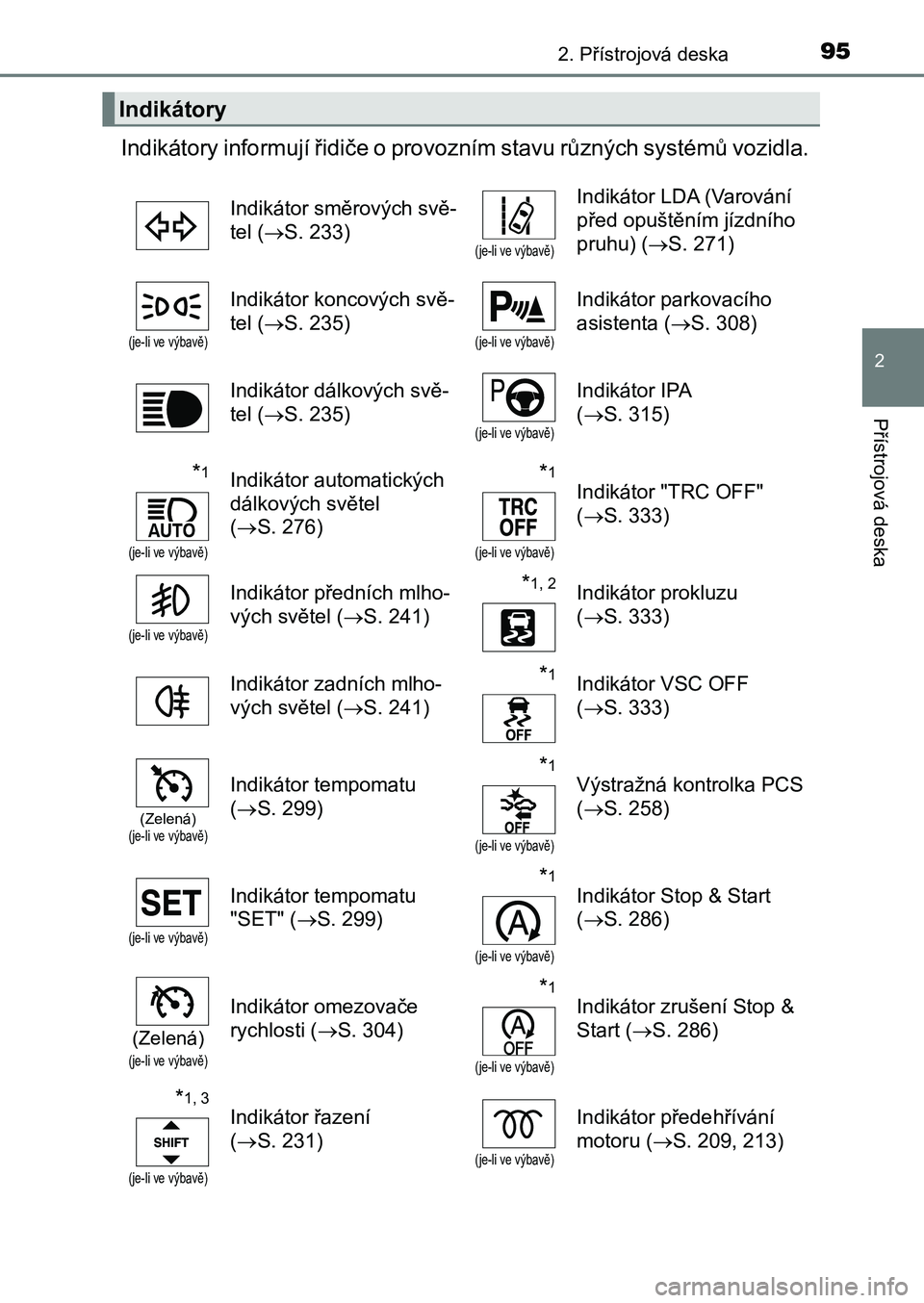

Indikátory informují řidiče o provozním stavu různých systémů vozidla.
Indikátory
Indikátor směrových svě-
tel ( S. 233)(je-li ve výbavě)
Indikátor LDA (Varování
před opuštěním jízdního
pruhu) ( S. 271)
(je-li ve výbavě)
Indikátor koncových svě-
tel ( S. 235)(je-li ve výbavě)
Indikátor parkovacího
asistenta ( S. 308)
Indikátor dálkových svě-
tel ( S. 235)(je-li ve výbavě)
Indikátor IPA
( S. 315)
*1
(je-li ve výbavě)
Indikátor automatických
dálkových světel
( S. 276)
*1
(je-li ve výbavě)
Indikátor "TRC OFF"
( S. 333)
(je-li ve výbavě)
Indikátor předních mlho-
vých světel ( S. 241)
*1, 2Indikátor prokluzu
( S. 333)
Indikátor zadních mlho-
vých světel ( S. 241)
*1Indikátor VSC OFF
( S. 333)
(Zelená)(je-li ve výbavě)
Indikátor tempomatu
( S. 299)
*1
(je-li ve výbavě)
Výstražná kontrolka PCS
( S. 258)
(je-li ve výbavě)
Indikátor tempomatu
"SET" ( S. 299)
*1
(je-li ve výbavě)
Indikátor Stop & Start
( S. 286)
(Zelená)(je-li ve výbavě)
Indikátor omezovače
rychlosti ( S. 304)
*1
(je-li ve výbavě)
Indikátor zrušení Stop &
Start ( S. 286)
*1, 3
(je-li ve výbavě)
Indikátor řazení
( S. 231)(je-li ve výbavě)
Indikátor předehřívání
motoru ( S. 209, 213)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 95 Friday, October 7, 2016 12:29 PM

962. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)

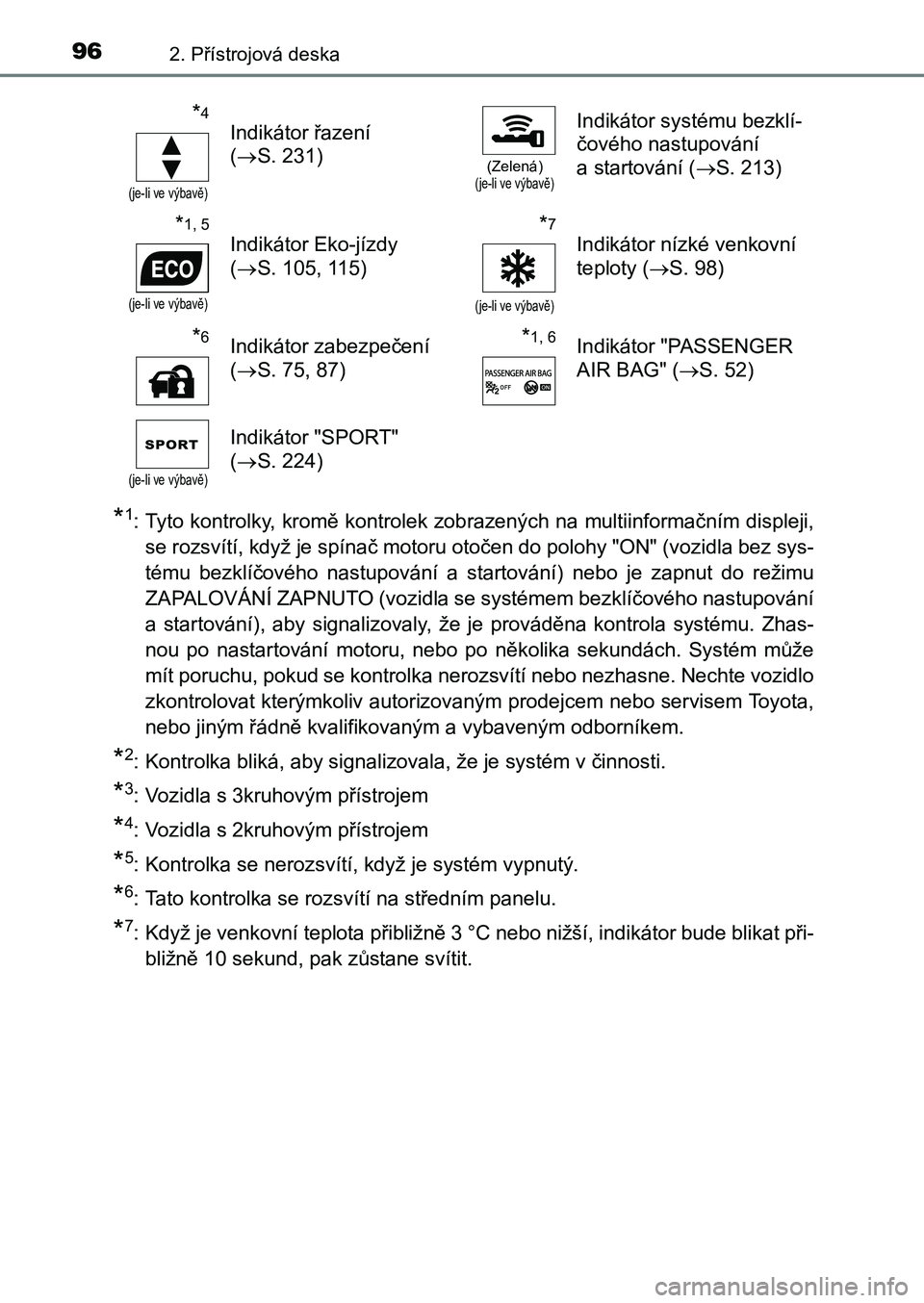

*1: Tyto kontrolky, kromě kontrolek zobrazených na multiinformačním displeji,
se rozsvítí, když je spínač motoru otočen do polohy "ON" (vozid la bez sys-
tému bezklíčového nastupování a startování) nebo je zapnut do r ežimu
ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupován í
a startování), aby signalizovaly, že je prováděna kontrola syst ému. Zhas-
nou po nastartování motoru, nebo po několika sekundách. Systém může
mít poruchu, pokud se kontrolka nerozsvítí nebo nezhasne. Necht e vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidla s 3kruhovým přístrojem
*4: Vozidla s 2kruhovým přístrojem
*5: Kontrolka se nerozsvítí, když je systém vypnutý.
*6: Tato kontrolka se rozsvítí na středním panelu.
*7: Když je venkovní teplota přibližně 3 °C nebo nižší, indikátor bude blikat při-
bližně 10 sekund, pak zůstane svítit.
*4
(je-li ve výbavě)
Indikátor řazení
( S. 231)(Zelená)(je-li ve výbavě)
Indikátor systému bezklí-
čového nastupování
a startování ( S. 213)
*1, 5
(je-li ve výbavě)
Indikátor Eko-jízdy
( S. 105, 115)
*7
(je-li ve výbavě)
Indikátor nízké venkovní
teploty ( S. 98)
*6Indikátor zabezpečení
( S. 75, 87)
*1, 6Indikátor "PASSENGER
AIR BAG" ( S. 52)
(je-li ve výbavě)
Indikátor "SPORT"
( S. 224)
UK AURIS_HB_OM_Europe_OM12K97E.book Page 96 Friday, October 7, 2016 12:29 PM

972. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2
Přístrojová deska

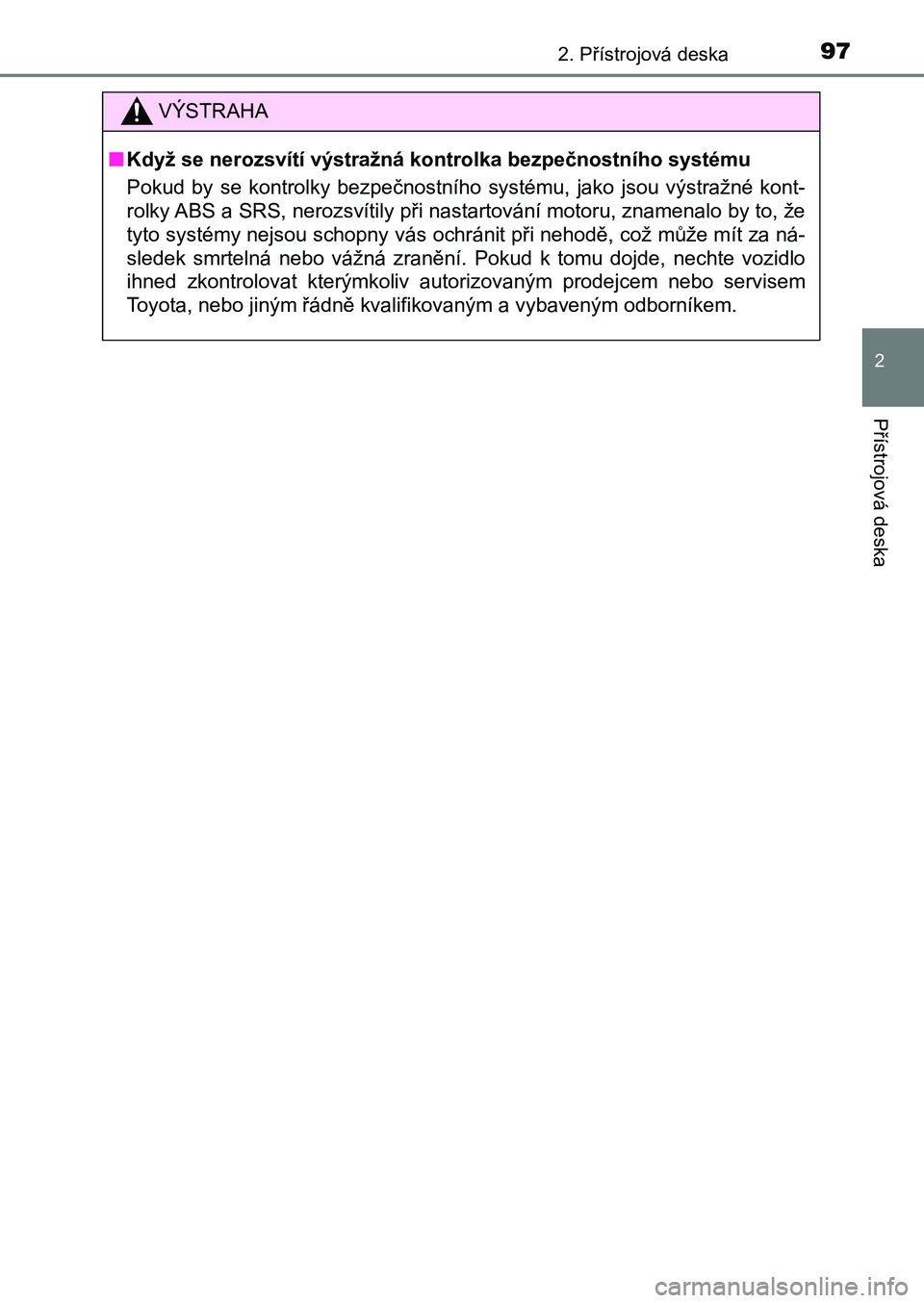

VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpečnostního systému, jako jsou výstraž né kont-
rolky ABS a SRS, nerozsvítily při nastartování motoru, znamenal o by to, že
tyto systémy nejsou schopny vás ochránit při nehodě, což může m ít za ná-
sledek smrtelná nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo ser visem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
UK AURIS_HB_OM_Europe_OM12K97E.book Page 97 Friday, October 7 , 2016 12:29 PM

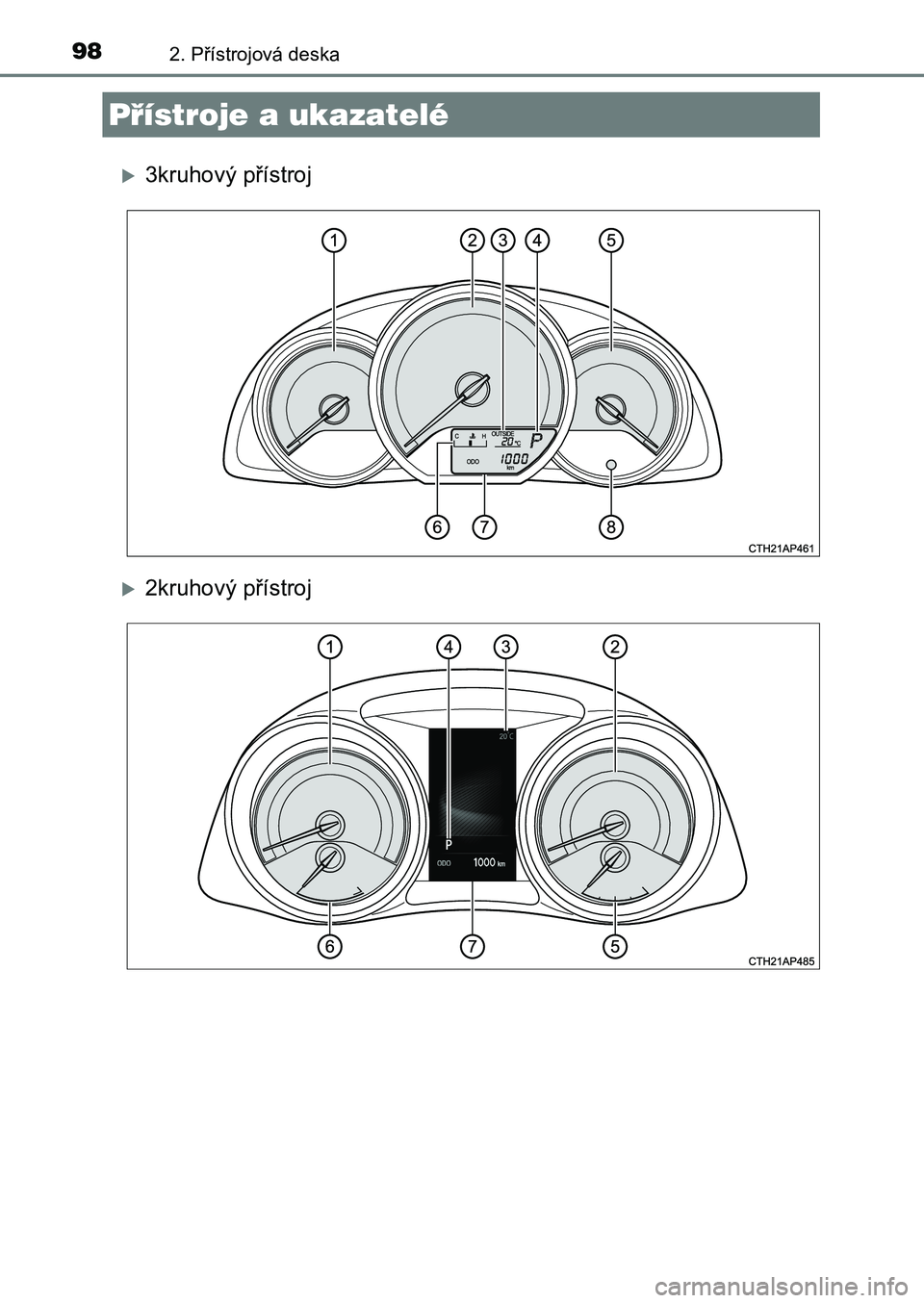

982. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
3kruhový přístroj
2kruhový přístroj
Přístroje a ukazatelé
UK AURIS_HB_OM_Europe_OM12K97E.book Page 98 Friday, October 7, 2016 12:29 PM

992. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)
2
Přístrojová deska

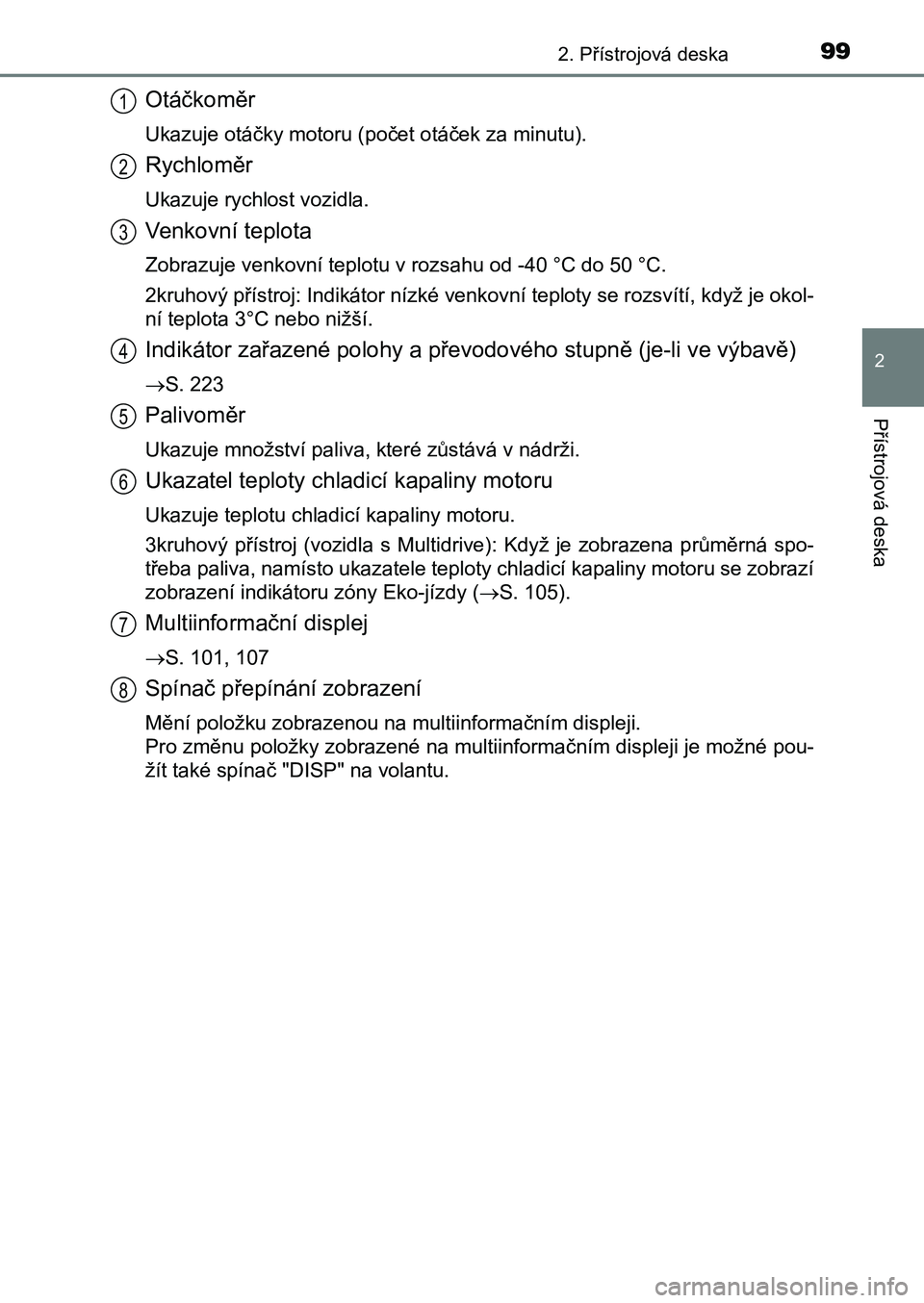

Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Rychloměr
Ukazuje rychlost vozidla.
Venkovní teplota
Zobrazuje venkovní teplotu v rozsahu od -40 °C do 50 °C.
2kruhový přístroj: Indikátor nízké venkovní teploty se rozsvítí , když je okol-
ní teplota 3°C nebo nižší.
Indikátor zařazené polohy a převodového stupně (je-li ve výbavě )
S. 223
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
3kruhový přístroj (vozidla s Multidrive): Když je zobrazena prů měrná spo-
třeba paliva, namísto ukazatele teploty chladicí kapaliny motor u se zobrazí
zobrazení indikátoru zóny Eko-jízdy ( S. 105).
Multiinformační displej
S. 101, 107
Spínač přepínání zobrazení
Mění položku zobrazenou na multiinformačním displeji.
Pro změnu položky zobrazené na multiinformačním displeji je mož né pou-
žít také spínač "DISP" na volantu.
1
2
3
4
5
6
7
8
UK AURIS_HB_OM_Europe_OM12K97E.book Page 99 Friday, October 7, 2016 12:29 PM

1002. Přístrojová deska
UK AURIS HB EE (OM12K97CZ)

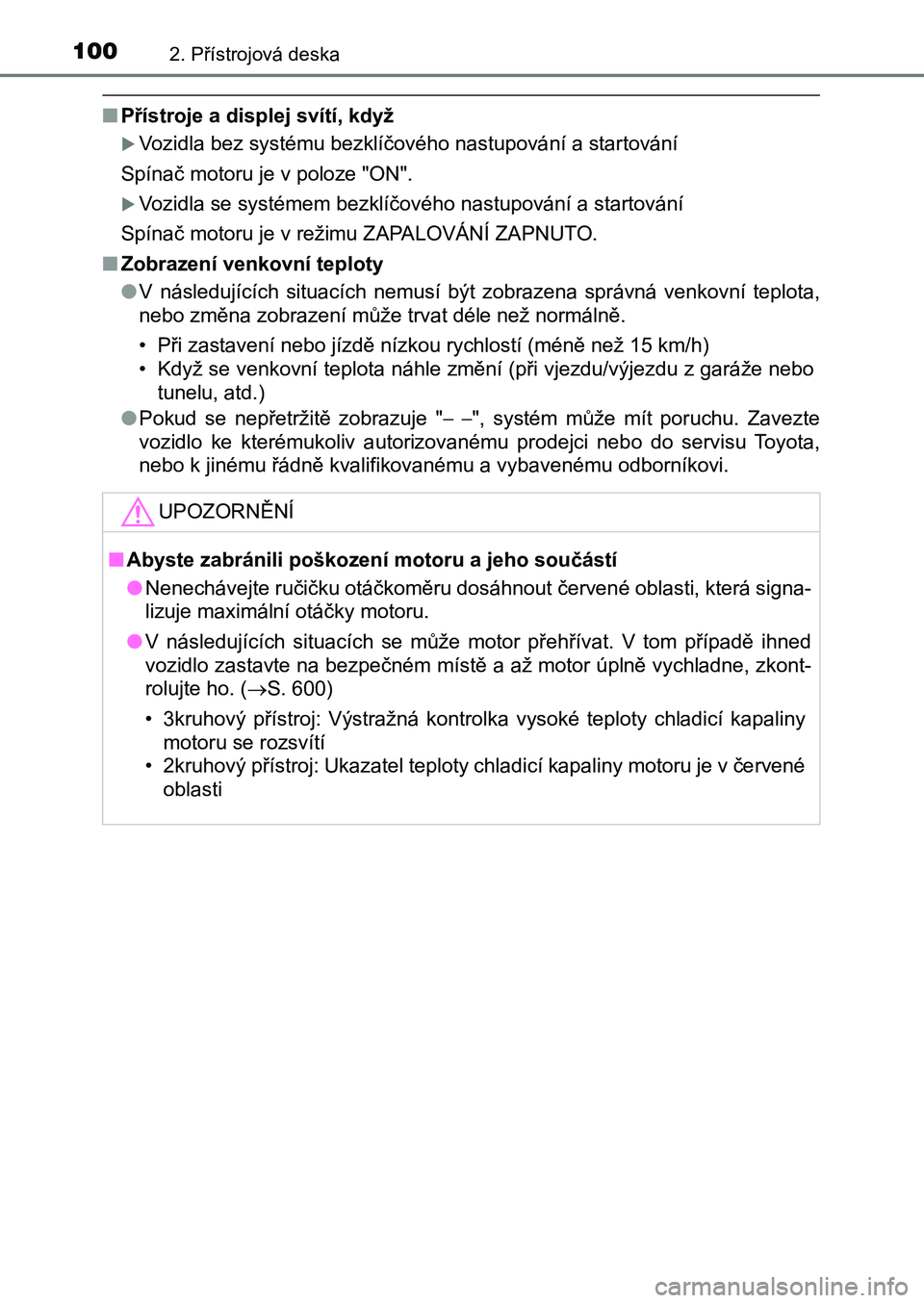

■Přístroje a displej svítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spínač motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■ Zobrazení venkovní teploty
● V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo změna zobrazení může trvat déle než normálně.
• Při zastavení nebo jízdě nízkou rychlostí (méně než 15 km/h)
• Když se venkovní teplota náhle změní (při vjezdu/výjezdu z gar áže nebo
tunelu, atd.)
● Pokud se nepřetržitě zobrazuje " ", systém může mít poruchu. Zavezte
vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu Toyota,
nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
● Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otáčky motoru.
● V následujících situacích se může motor přehřívat. V tom případě ihned
vozidlo zastavte na bezpečném místě a až motor úplně vychladne, zkont-
rolujte ho. ( S. 600)
• 3kruhový přístroj: Výstražná kontrolka vysoké teploty chladicí kapaliny
motoru se rozsvítí
• 2kruhový přístroj: Ukazatel teploty chladicí kapaliny motoru j e v červené
oblasti
UK AURIS_HB_OM_Europe_OM12K97E.book Page 100 Friday, October 7, 2016 12:29 PM
