2444-6. Använda körstödssystemen
OM12M59SE n
Främre sidsensorer
nMittsensorer
Ungefärligt avstånd
till hindretInformationsdisplaySummerton
Mindre än 25 cm Ihållande
Ungefärligt avstånd
till hindretInformationsdisplaySummerton
Fram: 100 till 55 cm Bak: 150 till 55 cm Långsam
55 till 42,5 cm Medium
42,5 till 30 cm Snabb
Mindre än 30 cm Ihållande
OM12M59SE_Auris_HV_TS.book Page 244 Wednesday, September 27, 2017 11:03 AM

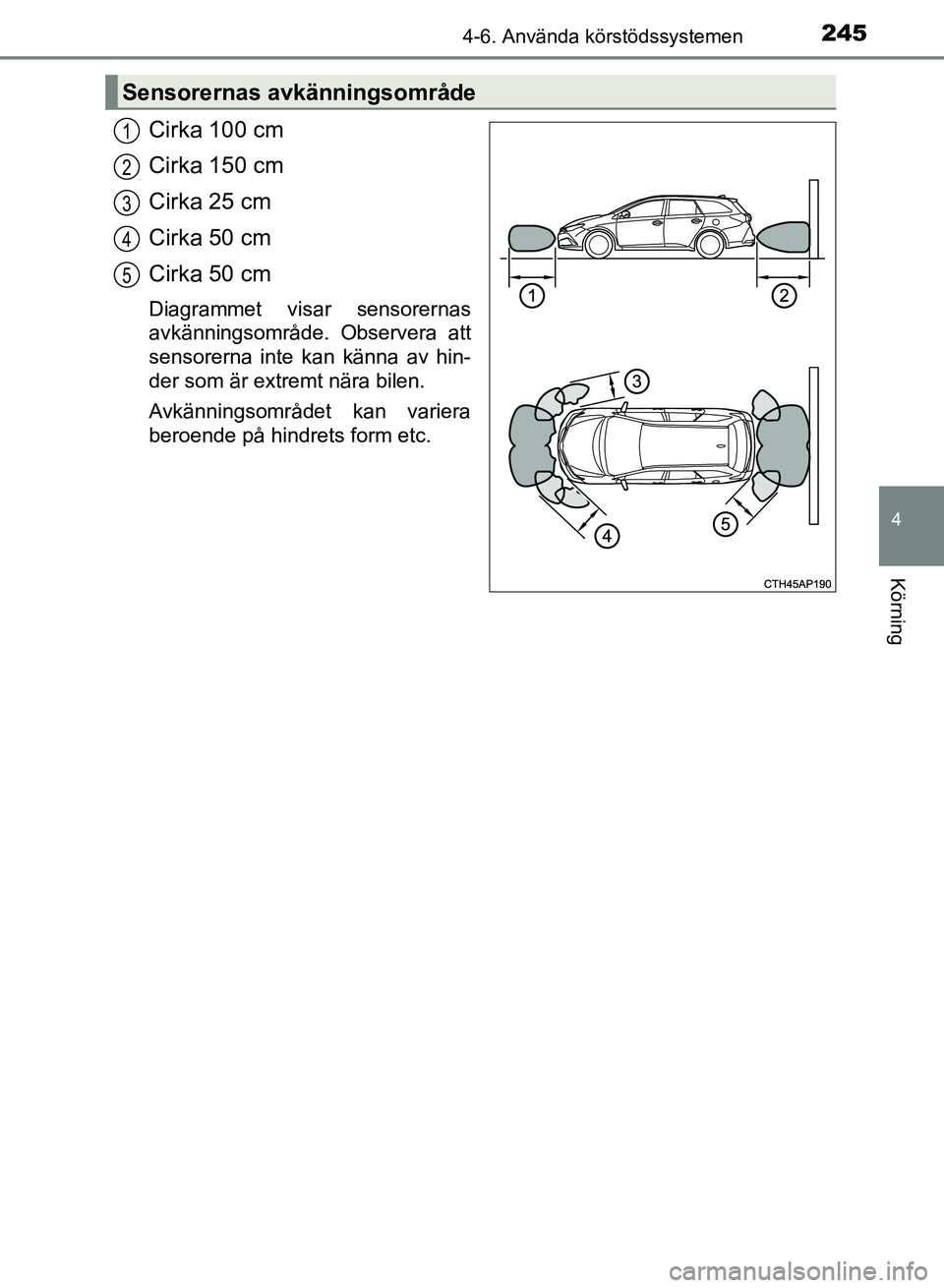

2454-6. Använda körstödssystemen
OM12M59SE
4
Körning
Cirka 100 cm
Cirka 150 cm
Cirka 25 cm
Cirka 50 cm
Cirka 50 cm
Diagrammet visar sensorernas
avkänningsområde. Observera att
sensorerna inte kan känna av hin-
der som är extremt nära bilen.
Avkänningsområdet kan variera
beroende på hindrets form etc.
Sensorernas avkänningsområde
1
2
3
4
5
OM12M59SE_Auris_HV_TS.book Page 245 Wednesday, September 27, 2017 11:03 AM

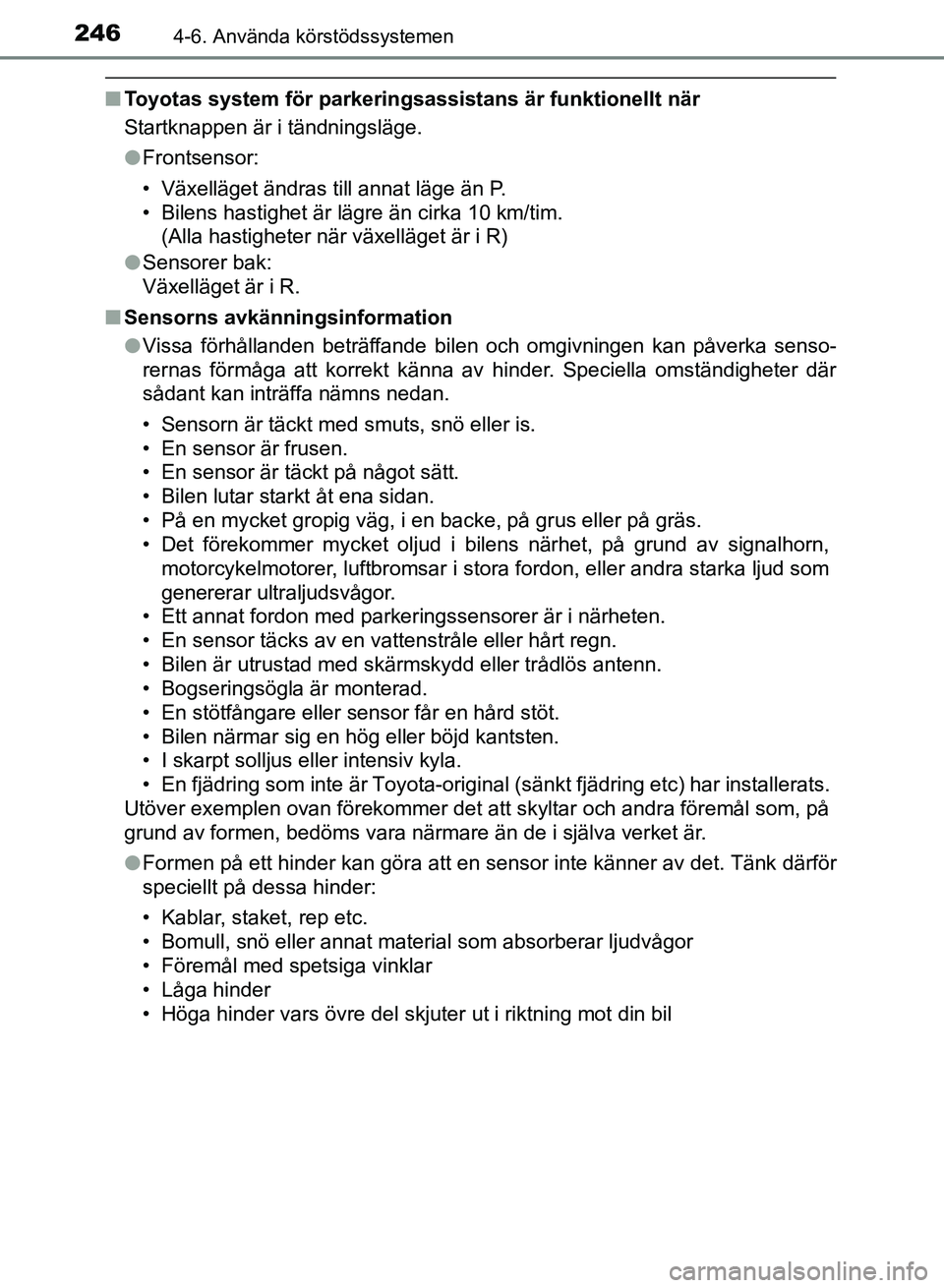

2464-6. Använda körstödssystemen
OM12M59SE
nToyotas system för parkeringsassistans är funktionellt när
Startknappen är i tändningsläge.
lFrontsensor:
• Växelläget ändras till annat läge än P.
• Bilens hastighet är lägre än cirka 10 km/tim.
(Alla hastigheter när växelläget är i R)
l Sensorer bak:
Växelläget är i R.
n Sensorns avkänningsinformation
lVissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
• Sensorn är täckt med smuts, snö eller is.
• En sensor är frusen.
• En sensor är täckt på något sätt.
• Bilen lutar starkt åt ena sidan.
• På en mycket gropig väg, i en backe, på grus eller på gräs.
• Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
• Ett annat fordon med parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle eller hårt regn.
• Bilen är utrustad med skärmskydd eller trådlös antenn.
• Bogseringsögla är monterad.
• En stötfångare eller sensor får en hård stöt.
• Bilen närmar sig en hög eller böjd kantsten.
• I skarpt solljus eller intensiv kyla.
• En fjädring som inte är Toyota-original (sänkt fjädring etc) har installerats.
Utöver exemplen ovan förekommer det att skyltar och andra föremål som, på
grund av formen, bedöms vara närmare än de i själva verket är.
l Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö eller annat material som absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
OM12M59SE_Auris_HV_TS.book Page 246 Wednesday, September 27, 2017 11:03 AM

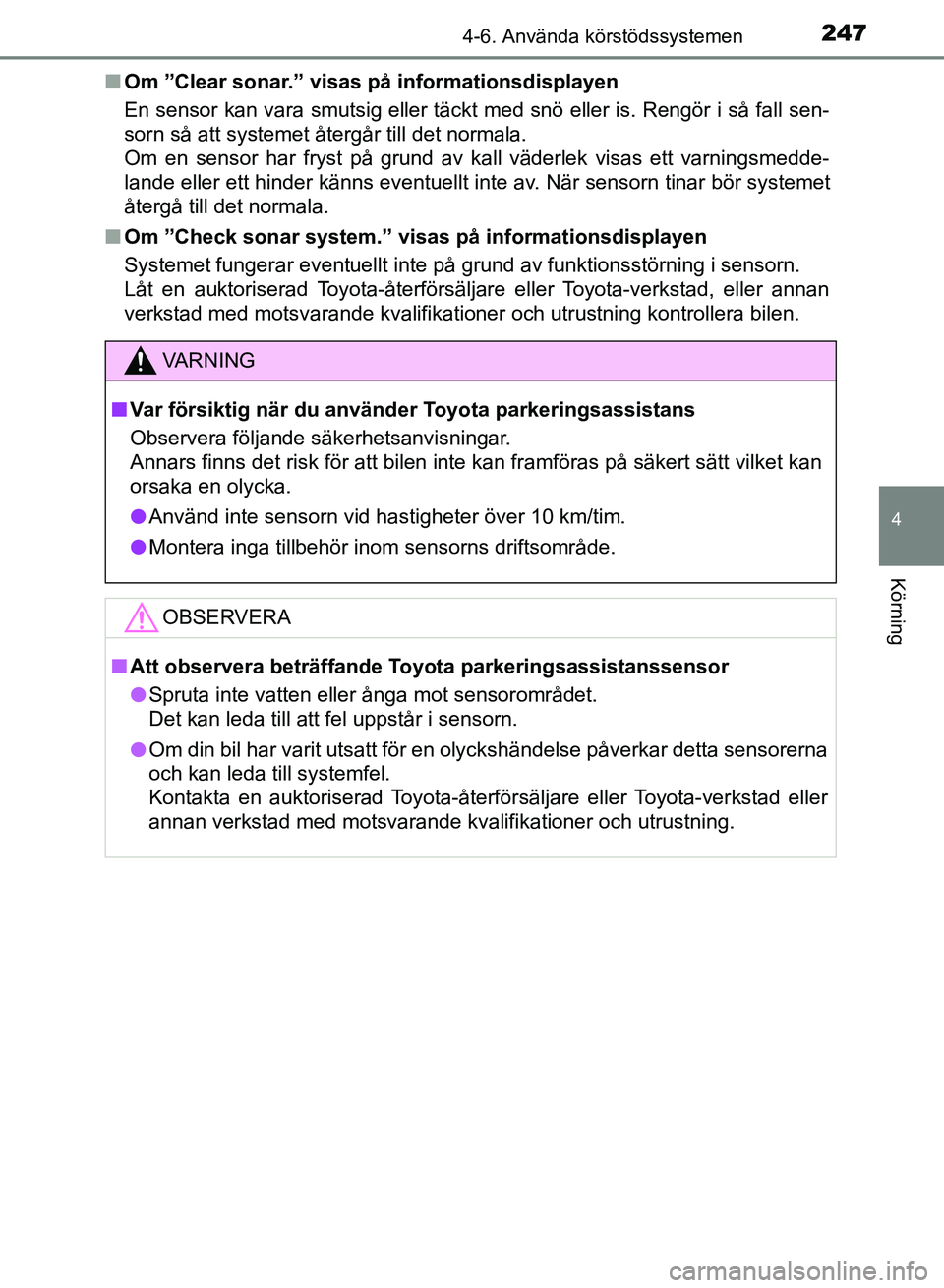

2474-6. Använda körstödssystemen
OM12M59SE
4
Körning
nOm ”Clear sonar.” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. Rengör i så fall sen-
sorn så att systemet återgår till det normala.
Om en sensor har fryst på grund av kall väderlek visas ett varningsmedde-
lande eller ett hinder känns eventuellt inte av. När sensorn tinar bör systemet
återgå till det normala.
n Om ”Check sonar system.” visas på informationsdisplayen
Systemet fungerar eventuellt inte på grund av funktionsstörning i sensorn.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
VARNING
n Var försiktig när du använder Toyota parkeringsassistans
Observera följande säkerhetsanvisningar.
Annars finns det risk för att bilen inte kan framföras på säkert sätt vilket kan
orsaka en olycka.
l Använd inte sensorn vid hastigheter över 10 km/tim.
l Montera inga tillbehör inom sensorns driftsområde.
OBSERVERA
n Att observera beträffande Toyota parkeringsassistanssensor
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Om din bil har varit utsatt för en olyckshändelse påverkar detta sensorerna
och kan leda till systemfel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
OM12M59SE_Auris_HV_TS.book Page 247 Wednesday, September 27, 2017 11:03 AM

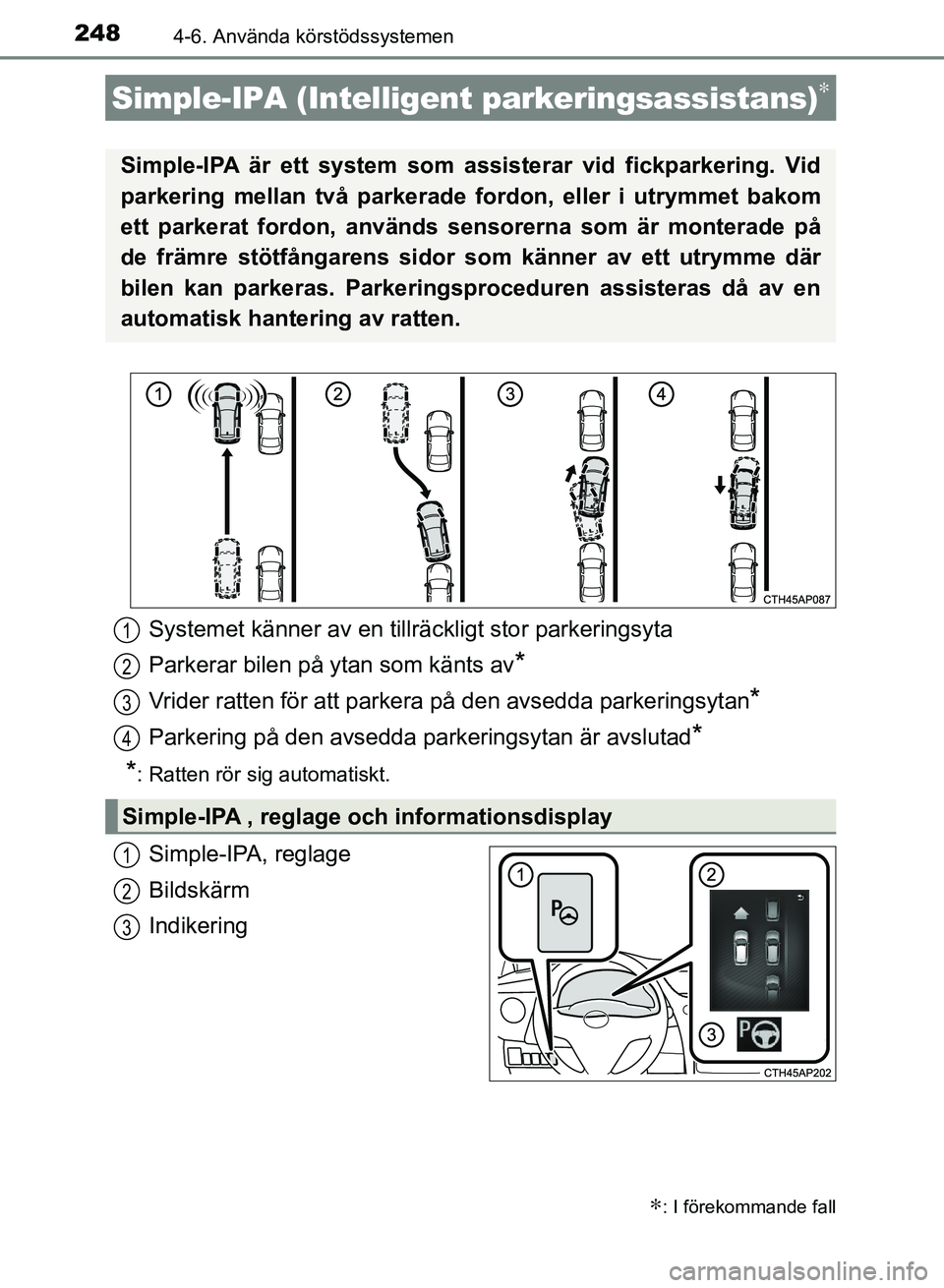

2484-6. Använda körstödssystemen
OM12M59SE
Simple-IPA, reglage
Bildskärm
Indikering
Simple-IPA (Intelligent parkeringsassistans)∗
∗: I förekommande fall
Simple-IPA är ett system som assisterar vid fickparkering. Vid
parkering mellan två parkerade fordon, eller i utrymmet bakom
ett parkerat fordon, används sensorerna som är monterade på
de främre stötfångarens sidor som känner av ett utrymme där
bilen kan parkeras. Parkeringsproceduren assisteras då av en
automatisk hantering av ratten.
Systemet känner av en tillräckligt stor parkeringsyta
Parkerar bilen på ytan som känts av
*
Vrider ratten för att parkera på den avsedda parkeringsytan*
Parkering på den avsedda parkeringsytan är avslutad*
*
: Ratten rör sig automatiskt.
Simple-IPA , reglage och informationsdisplay
1
2
3
4
1
2
3
OM12M59SE_Auris_HV_TS.book Page 248 Wednesday, September 27, 2017 11:03 AM

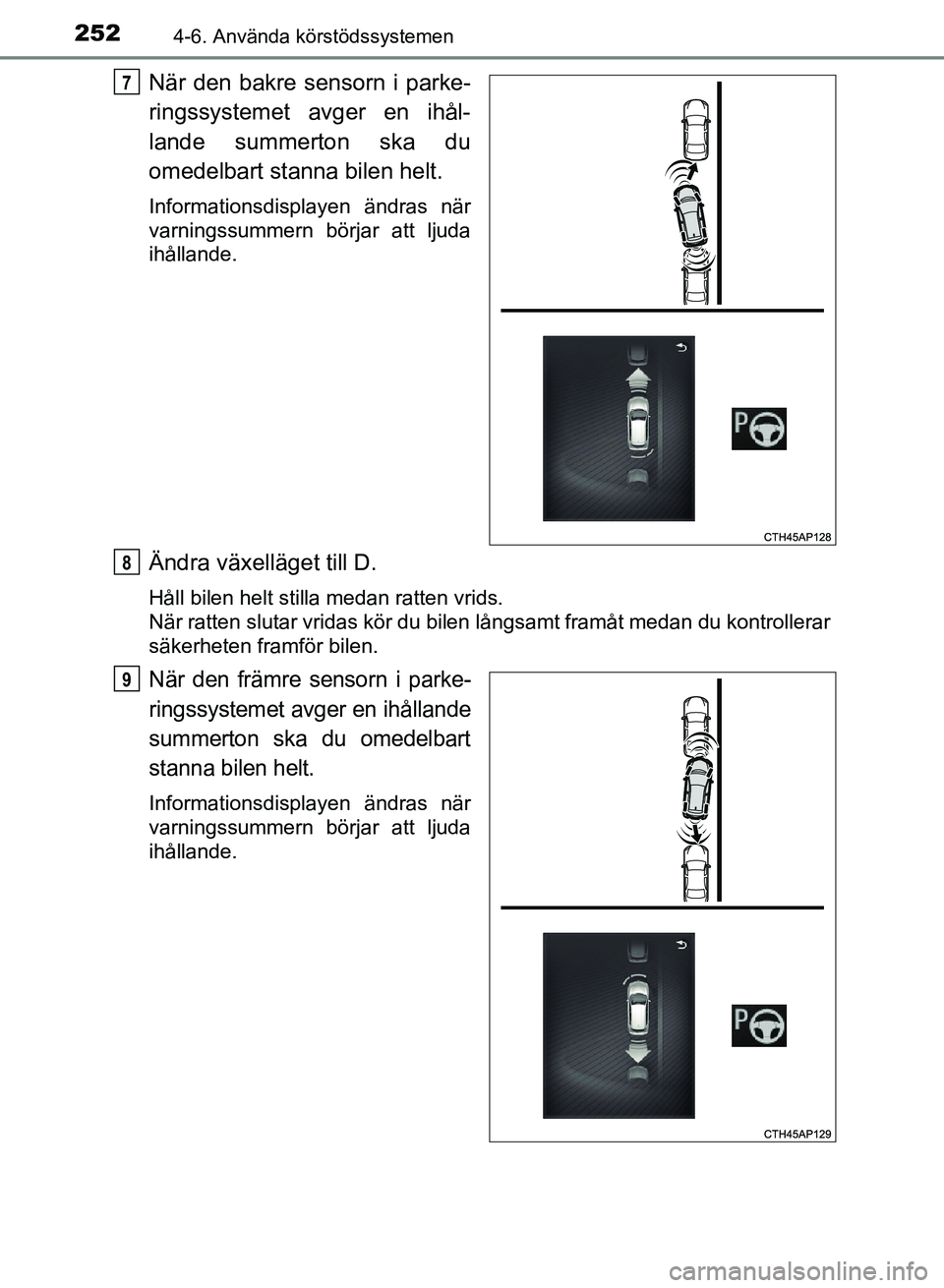

2524-6. Använda körstödssystemen
OM12M59SE
När den bakre sensorn i parke-
ringssystemet avger en ihål-
lande summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Ändra växelläget till D.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållande
summerton ska du omedelbart
stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12M59SE_Auris_HV_TS.book Page 252 Wednesday, September 27, 2017 11:03 AM

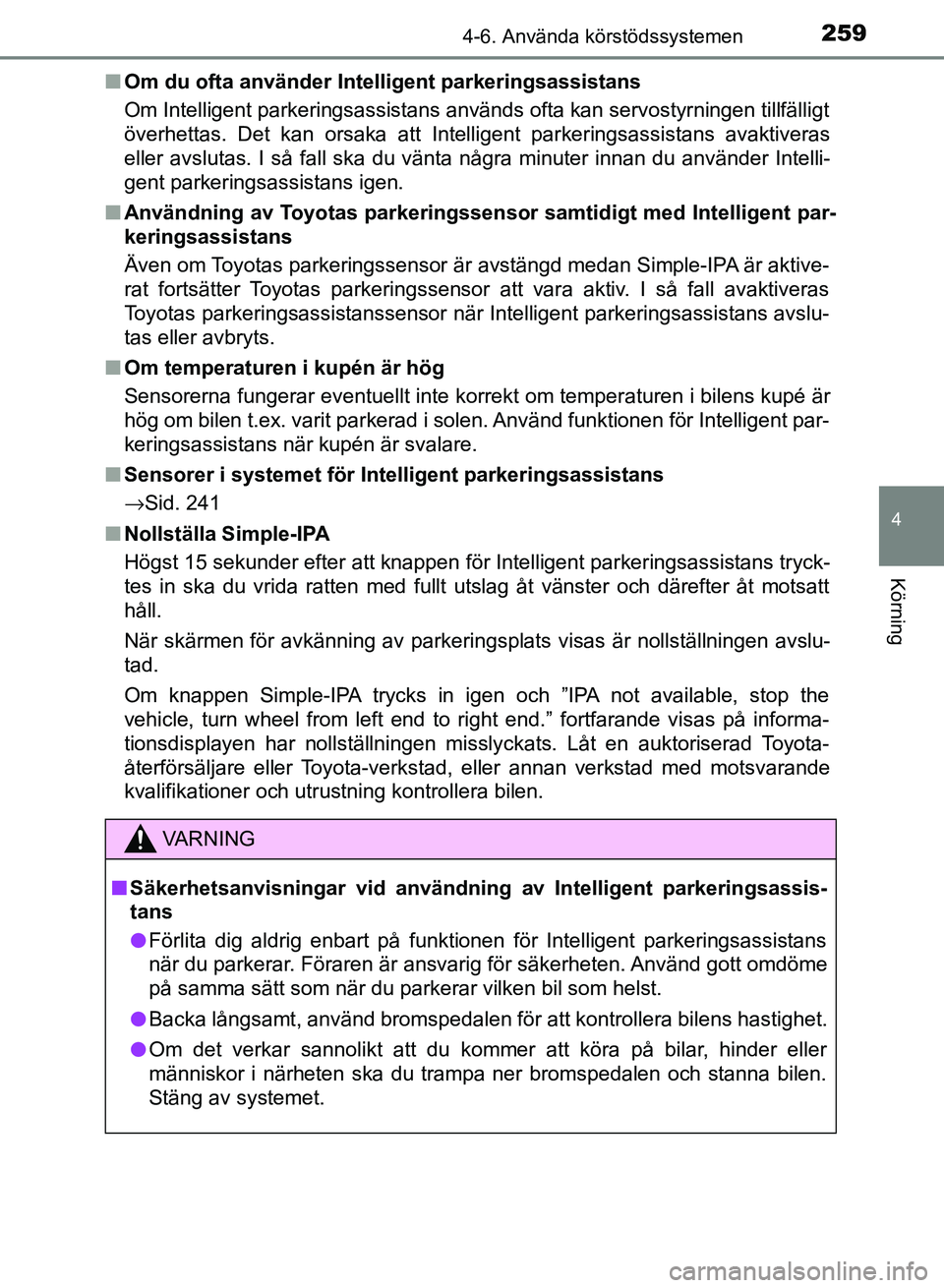

2594-6. Använda körstödssystemen
OM12M59SE
4
Körning
nOm du ofta använder Inte lligent parkeringsassistans
Om Intelligent parkeringsassistans används ofta kan servostyrningen tillfälligt
överhettas. Det kan orsaka att Intelligent parkeringsassistans avaktiveras
eller avslutas. I så fall ska du vänta några minuter innan du använder Intelli-
gent parkeringsassistans igen.
n Användning av Toyotas parkeringssenso r samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktive-
rat fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras
Toyotas parkeringsassistanssensor när Intelligent parkeringsassistans avslu-
tas eller avbryts.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent par-
keringsassistans när kupén är svalare.
n Sensorer i systemet för Intelligent parkeringsassistans
→Sid. 241
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans tryck-
tes in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt
håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslu-
tad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the
vehicle, turn wheel from left end to right end.” fortfarande visas på informa-
tionsdisplayen har nollställningen misslyckats. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
VARNING
n Säkerhetsanvisningar vid användning av Intelligent parkeringsassis-
tans
l Förlita dig aldrig enbart på funktionen för Intelligent parkeringsassistans
när du parkerar. Föraren är ansvarig för säkerheten. Använd gott omdöme
på samma sätt som när du parkerar vilken bil som helst.
l Backa långsamt, använd bromspedalen för att kontrollera bilens hastighet.
l Om det verkar sannolikt att du kommer att köra på bilar, hinder eller
människor i närheten ska du trampa ner bromspedalen och stanna bilen.
Stäng av systemet.
OM12M59SE_Auris_HV_TS.book Page 259 Wednesday, September 27, 2017 11:03 AM

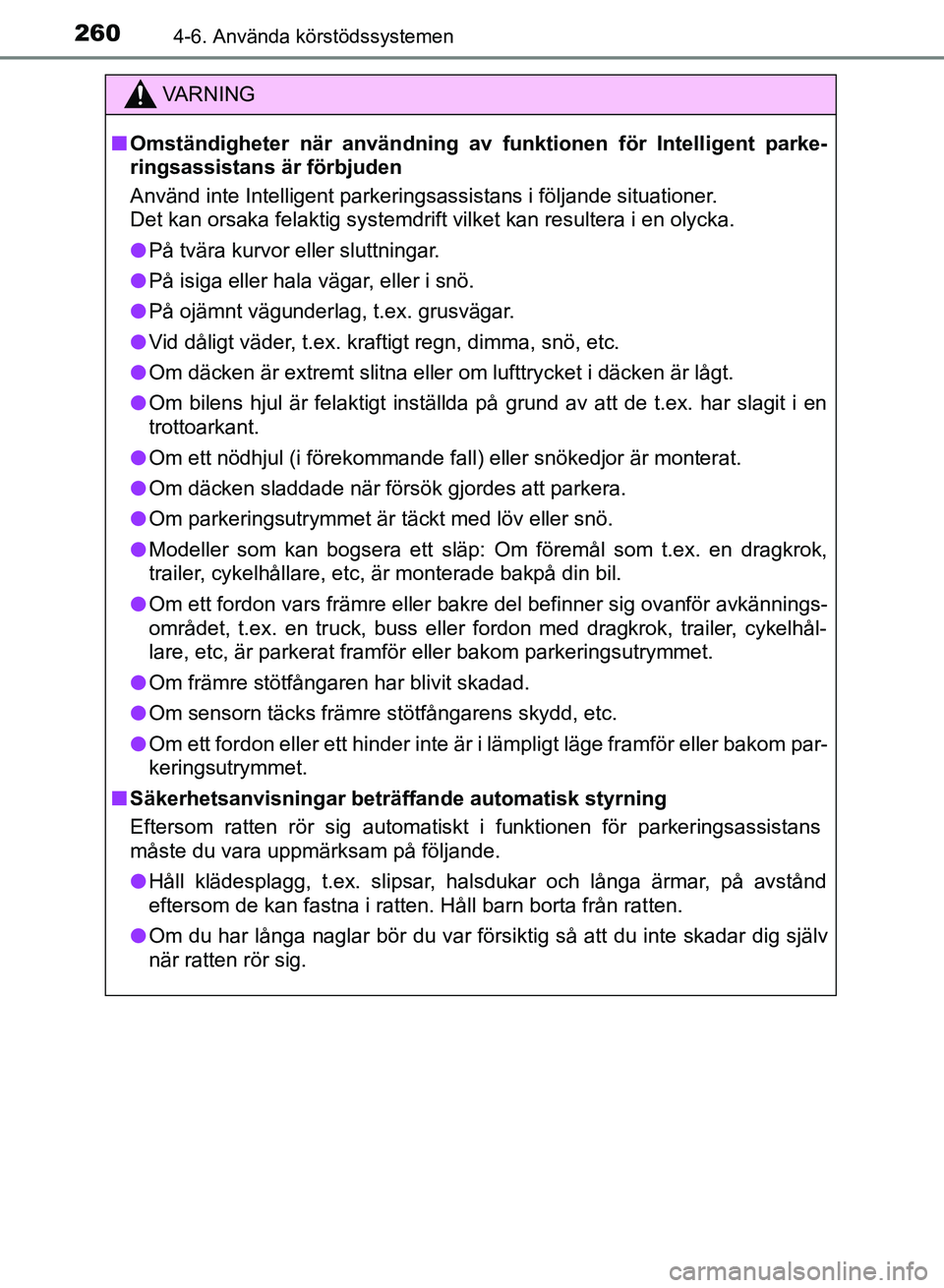

2604-6. Använda körstödssystemen
OM12M59SE
VARNING
n Omständigheter när användning av f unktionen för Intelligent parke-
ringsassistans är förbjuden
Använd inte Intelligent parkeringsassistans i följande situationer.
Det kan orsaka felaktig systemdrift vilket kan resultera i en olycka.
l På tvära kurvor eller sluttningar.
l På isiga eller hala vägar, eller i snö.
l På ojämnt vägunderlag, t.ex. grusvägar.
l Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, etc.
l Om däcken är extremt slitna eller om lufttrycket i däcken är lågt.
l Om bilens hjul är felaktigt inställda på grund av att de t.ex. har slagit i en
trottoarkant.
l Om ett nödhjul (i förekommande fall) eller snökedjor är monterat.
l Om däcken sladdade när försök gjordes att parkera.
l Om parkeringsutrymmet är täckt med löv eller snö.
l Modeller som kan bogsera ett släp: Om föremål som t.ex. en dragkrok,
trailer, cykelhållare, etc, är monterade bakpå din bil.
l Om ett fordon vars främre eller bakre del befinner sig ovanför avkännings-
området, t.ex. en truck, buss eller fordon med dragkrok, trailer, cykelhål-
lare, etc, är parkerat framför eller bakom parkeringsutrymmet.
l Om främre stötfångaren har blivit skadad.
l Om sensorn täcks främre stötfångarens skydd, etc.
l Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom par-
keringsutrymmet.
n Säkerhetsanvisningar beträffande automatisk styrning
Eftersom ratten rör sig automatiskt i funktionen för parkeringsassistans
måste du vara uppmärksam på följande.
l Håll klädesplagg, t.ex. slipsar, halsdukar och långa ärmar, på avstånd
eftersom de kan fastna i ratten. Håll barn borta från ratten.
l Om du har långa naglar bör du var försiktig så att du inte skadar dig själv
när ratten rör sig.
OM12M59SE_Auris_HV_TS.book Page 260 Wednesday, September 27, 2017 11:03 AM

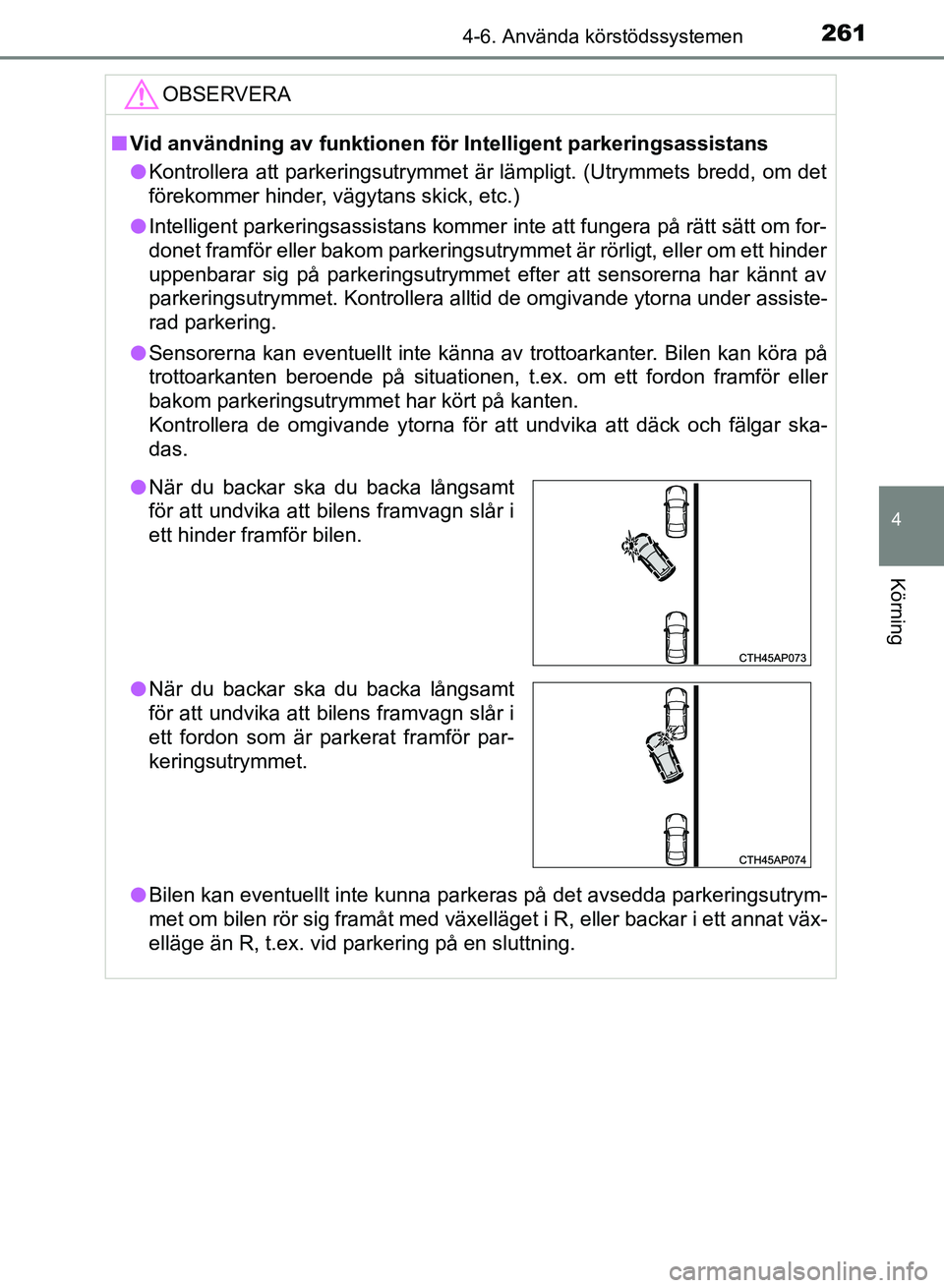

2614-6. Använda körstödssystemen
OM12M59SE
4
Körning
OBSERVERA
nVid användning av funktionen för Intelligent parkeringsassistans
l Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
l Intelligent parkeringsassistans kommer inte att fungera på rätt sätt om for-
donet framför eller bakom parkeringsutrymmet är rörligt, eller om ett hinder
uppenbarar sig på parkeringsutrymmet efter att sensorerna har kännt av
parkeringsutrymmet. Kontrollera alltid de omgivande ytorna under assiste-
rad parkering.
l Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan köra på
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar ska-
das.
l Bilen kan eventuellt inte kunna parkeras på det avsedda parkeringsutrym-
met om bilen rör sig framåt med växelläget i R, eller backar i ett annat väx-
elläge än R, t.ex. vid parkering på en sluttning.
lNär du backar ska du backa långsamt
för att undvika att bilens framvagn slår i
ett hinder framför bilen.
l När du backar ska du backa långsamt
för att undvika att bilens framvagn slår i
ett fordon som är parkerat framför par-
keringsutrymmet.
OM12M59SE_Auris_HV_TS.book Page 261 Wednesday, September 27, 2017 11:03 AM

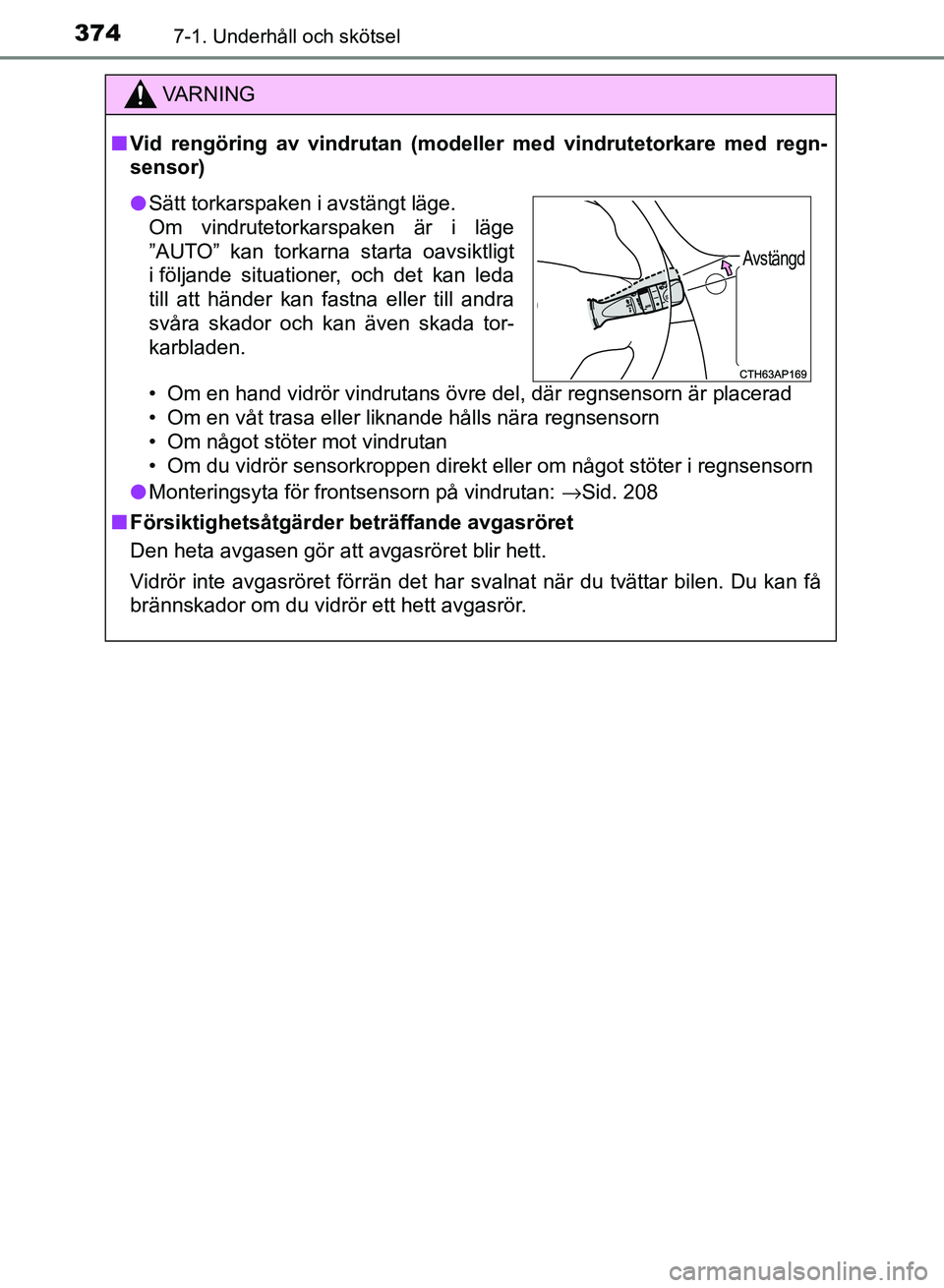

3747-1. Underhåll och skötsel
OM12M59SE
VARNING
n Vid rengöring av vindrutan (modeller med vindrutetorkare med regn-
sensor)
• Om en hand vidrör vindrutans övre del, där regnsensorn är placerad
• Om en våt trasa eller liknande hålls nära regnsensorn
• Om något stöter mot vindrutan
• Om du vidrör sensorkroppen direkt eller om något stöter i regnsensorn
l Monteringsyta för frontsensorn på vindrutan: →Sid. 208
n Försiktighetsåtgärder beträffande avgasröret
Den heta avgasen gör att avgasröret blir hett.
Vidrör inte avgasröret förrän det har svalnat när du tvättar bilen. Du kan få
brännskador om du vidrör ett hett avgasrör.
lSätt torkarspaken i avstängt läge.
Om vindrutetorkarspaken är i läge
”AUTO” kan torkarna starta oavsiktligt
i följande situationer, och det kan leda
till att händer kan fastna eller till andra
svåra skador och kan även skada tor-
karbladen.
Avstängd
OM12M59SE_Auris_HV_TS.book Page 374 Wednesday, September 27, 2017 11:03 AM
