611-2. Hybridsystem
1
Trygghet och säkerhet
OM12M59SEn

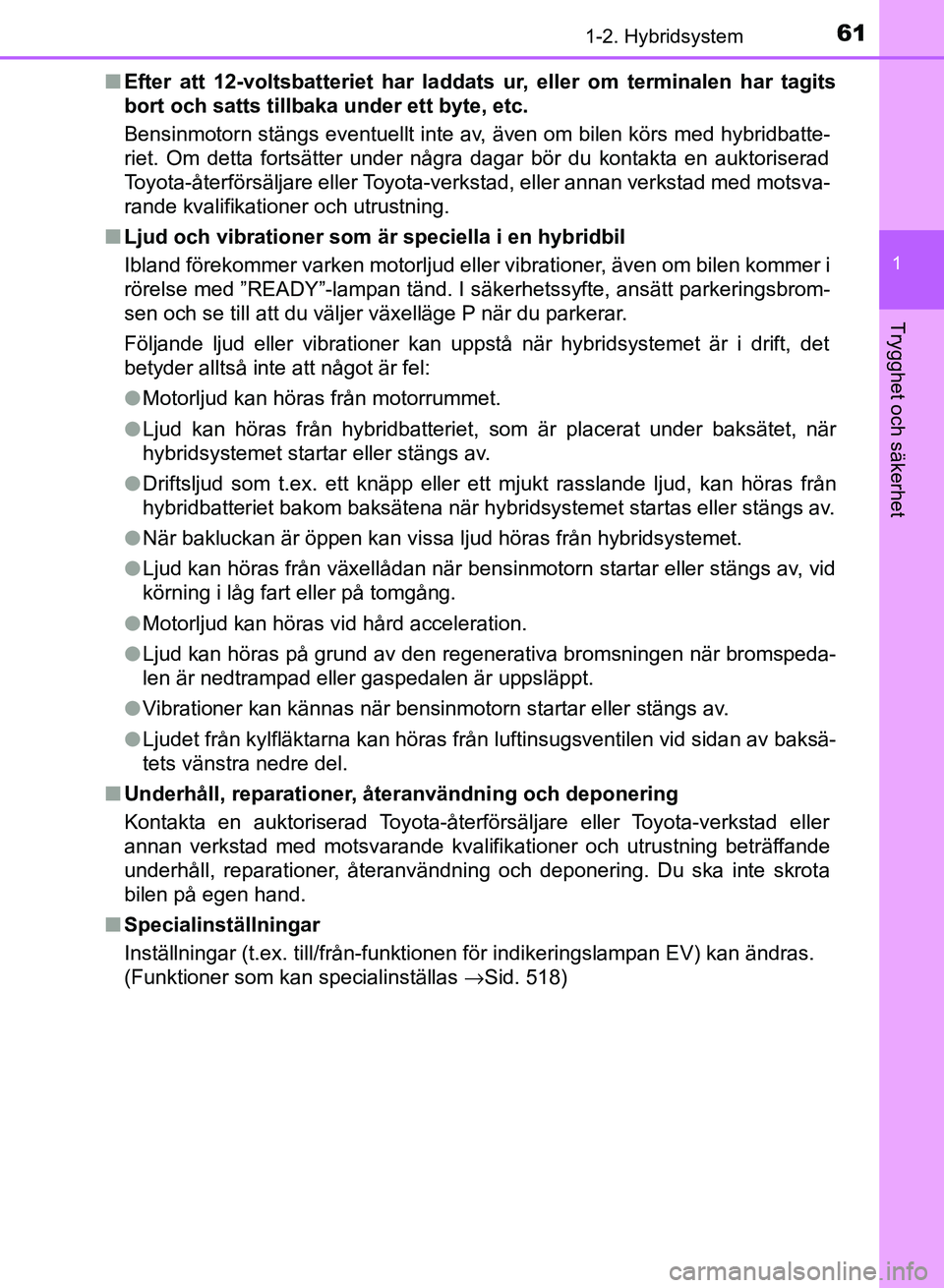

Efter att 12-voltsbatteriet har laddats ur, eller om terminalen har tagits
bort och satts tillbaka under ett byte, etc.
Bensinmotorn stängs eventuellt inte av, även om bilen körs med hybridbatte-
riet. Om detta fortsätter under några dagar bör du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
n Ljud och vibrationer som är speciella i en hybridbil
Ibland förekommer varken motorljud eller vibrationer, även om bilen kommer i
rörelse med ”READY”-lampan tänd. I säkerhetssyfte, ansätt parkeringsbrom-
sen och se till att du väljer växelläge P när du parkerar.
Följande ljud eller vibrationer kan uppstå när hybridsystemet är i drift, det
betyder alltså inte att något är fel:
lMotorljud kan höras från motorrummet.
l Ljud kan höras från hybridbatteriet, som är placerat under baksätet, när
hybridsystemet startar eller stängs av.
l Driftsljud som t.ex. ett knäpp eller ett mjukt rasslande ljud, kan höras från
hybridbatteriet bakom baksätena när hybridsystemet startas eller stängs av.
l När bakluckan är öppen kan vissa ljud höras från hybridsystemet.
l Ljud kan höras från växellådan när bensinmotorn startar eller stängs av, vid
körning i låg fart eller på tomgång.
l Motorljud kan höras vid hård acceleration.
l Ljud kan höras på grund av den regenerativa bromsningen när bromspeda-
len är nedtrampad eller gaspedalen är uppsläppt.
l Vibrationer kan kännas när bensinmotorn startar eller stängs av.
l Ljudet från kylfläktarna kan höras från luftinsugsventilen vid sidan av baksä-
tets vänstra nedre del.
n Underhåll, reparationer, återanvändning och deponering
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning beträffande
underhåll, reparationer, återanvändning och deponering. Du ska inte skrota
bilen på egen hand.
n Specialinställningar
Inställningar (t.ex. till/från-funktionen för indikeringslampan EV) kan ändras.
(Funktioner som kan specialinställas →Sid. 518)
OM12M59SE_Auris_HV_TS.book Page 61 Wednesday, September 27, 2017 11:03 AM

621-2. Hybridsystem
OM12M59SE
Bilden utgör endast ett förklarande exempel och kan skilja sig från de
verkliga delarna.

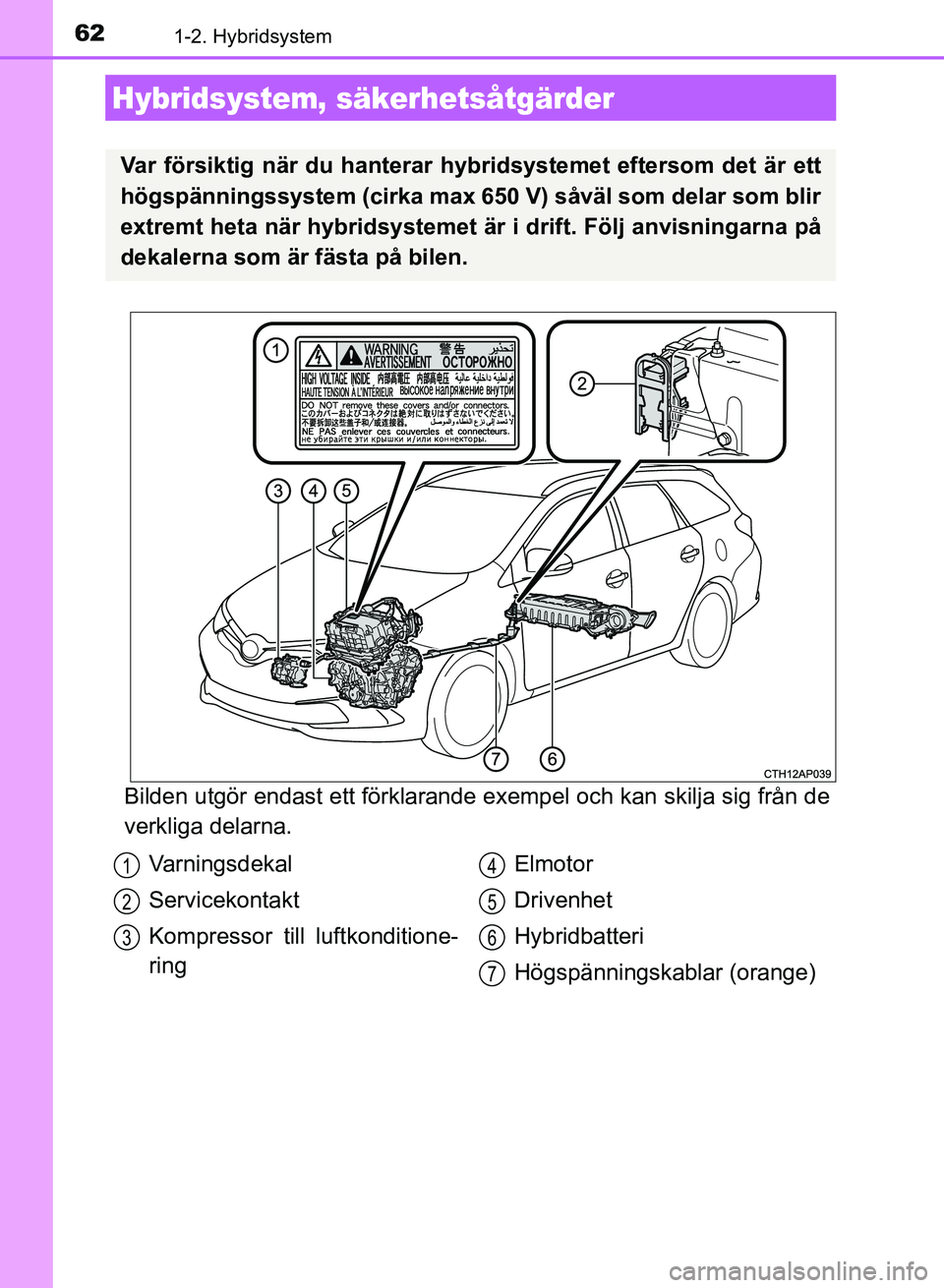

Hybridsystem, säkerhetsåtgärder
Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (cirka max 65 0 V) såväl som delar som blir
extremt heta när hybridsystemet är i drift. Följ anvisningarna på
dekalerna som är fästa på bilen.
Varningsdekal
Servicekontakt
Kompressor till luftkonditione-
ring Elmotor
Drivenhet
Hybridbatteri
Högspänningskablar (orange)1
2
3
4
5
6
7
OM12M59SE_Auris_HV_TS.book Page 62 Wednesday, September 27, 2017 11:03 AM

631-2. Hybridsystem
1
Trygghet och säkerhet
OM12M59SE
En luftventil är placerad på sidan
av baksätets vänstra nedre del för
kylning av hybridbatteriet. Om
ventilen blockeras kan hybridbat-
teriet överhettas vilket innebär att
batteriets effekt reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängni ngssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkst ad med motsvarande kvalifikatio-
ner och utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informations displayen, läs
meddelandet och följ anvisning-
arna. (→ Sid. 451)
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM12M59SE_Auris_HV_TS.book Page 63 Wednesday, September 27, 2017 11:03 AM

641-2. Hybridsystem
OM12M59SE

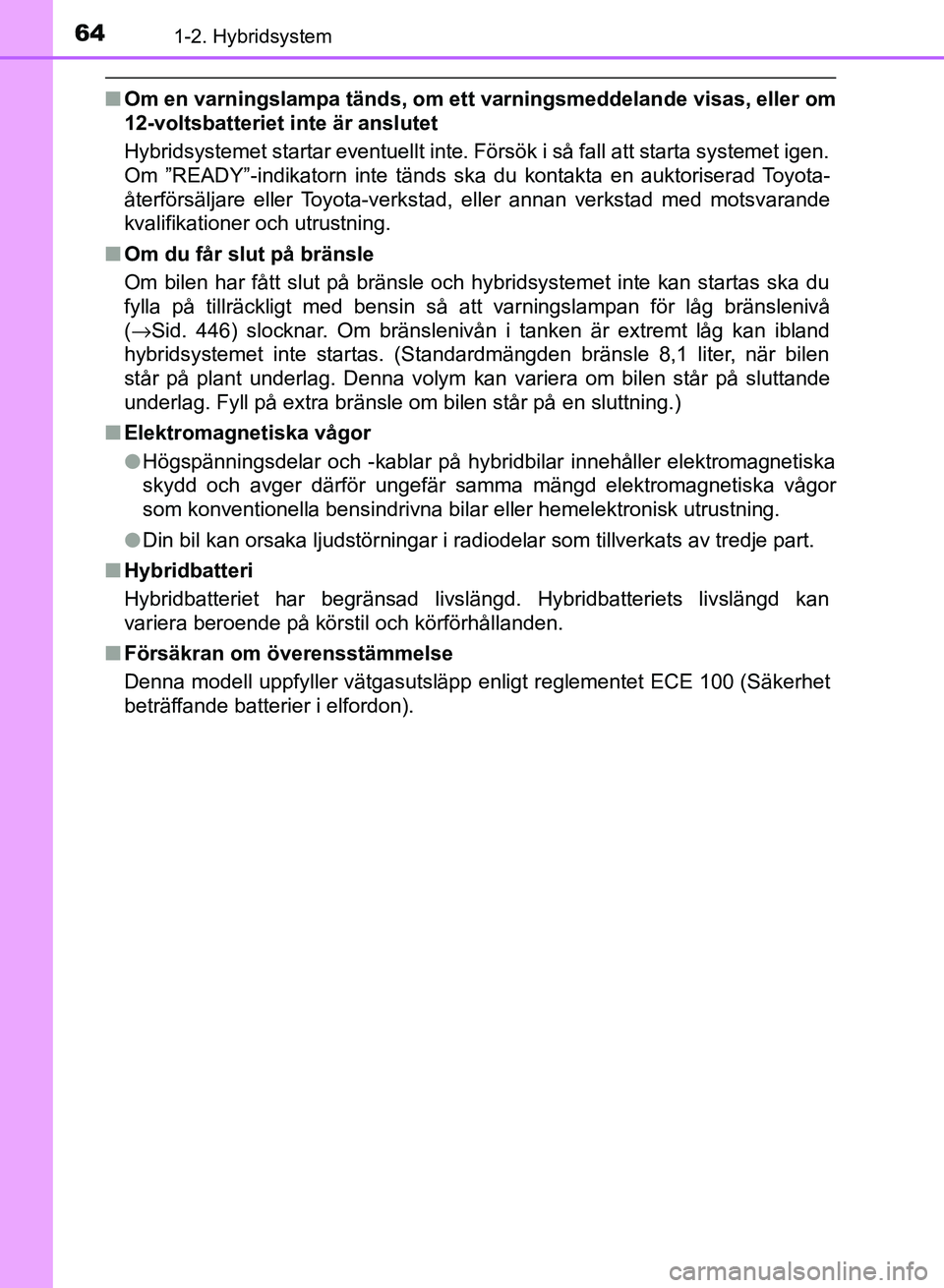

nOm en varningslampa tänds, om ett varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet
Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
n Om du får slut på bränsle
Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
(→Sid. 446) slocknar. Om bränslenivån i tanken är extremt låg kan ibland
hybridsystemet inte startas. (Standardmängden bränsle 8,1 liter, när bilen
står på plant underlag. Denna volym kan variera om bilen står på sluttande
underlag. Fyll på extra bränsle om bilen står på en sluttning.)
n Elektromagnetiska vågor
lHögspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.
l Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.
n Hybridbatteri
Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslä\
ngd kan
variera beroende på körstil och körförhållanden.
n Försäkran om överensstämmelse
Denna modell uppfyller vätgasutsläpp enligt reglementet ECE 100 (Säkerhet
beträffande batterier i elfordon).
OM12M59SE_Auris_HV_TS.book Page 64 Wednesday, September 27, 2017 11:03 AM

651-2. Hybridsystem
1
Trygghet och säkerhet
OM12M59SE
VARNING

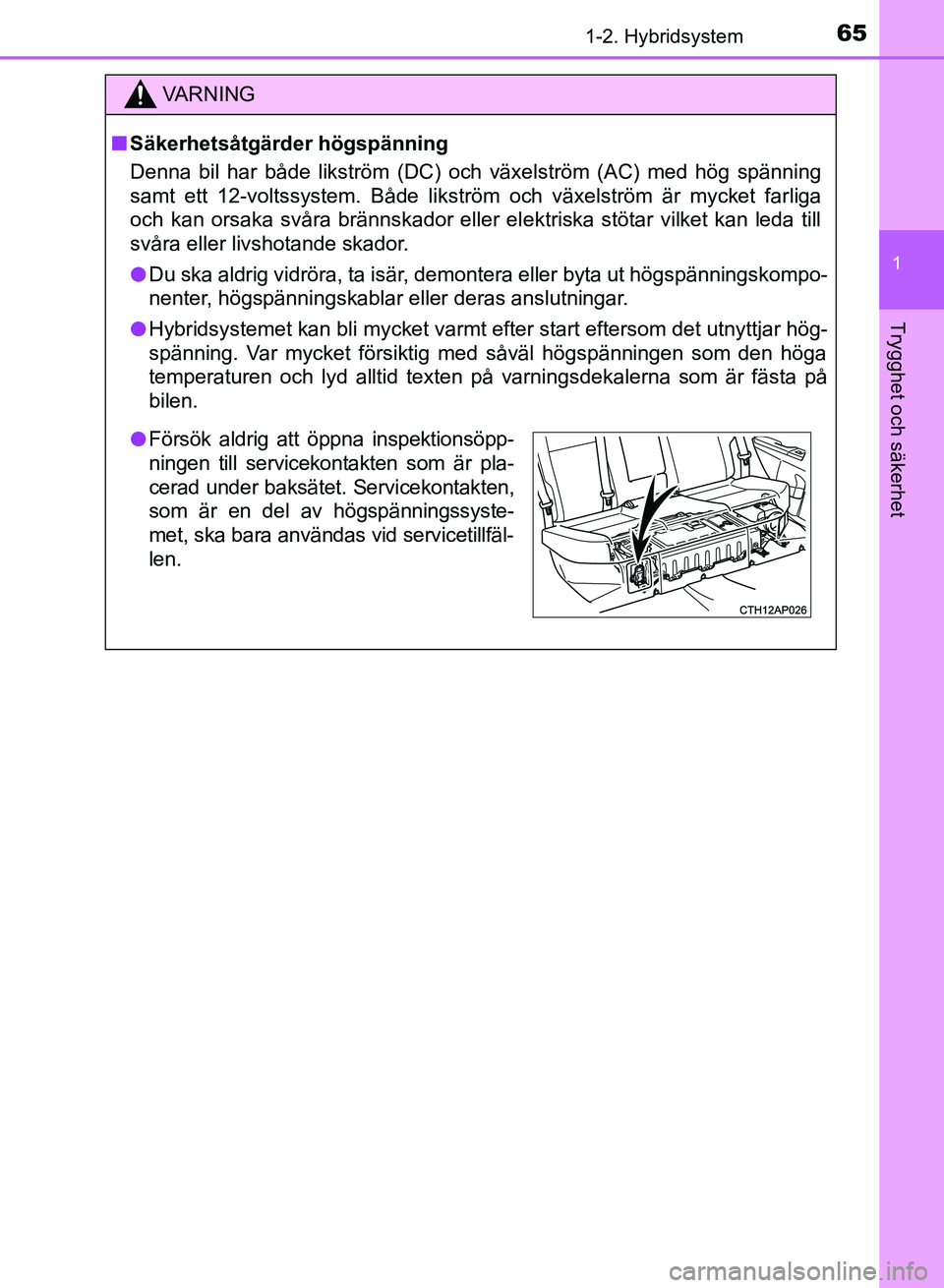

n Säkerhetsåtgärder högspänning
Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström och växelström är mycket farliga
och kan orsaka svåra brännskador eller elektriska stötar vilket kan leda till
svåra eller livshotande skador.
l Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.
l Hybridsystemet kan bli mycket varmt efter start eftersom det utnyttjar hög-
spänning. Var mycket försiktig med såväl högspänningen som den höga
temperaturen och lyd alltid texten på varningsdekalerna som är fästa på
bilen.
lFörsök aldrig att öppna inspektionsöpp-
ningen till servicekontakten som är pla-
cerad under baksätet. Servicekontakten,
som är en del av högspänningssyste-
met, ska bara användas vid servicetillfäl-
len.
OM12M59SE_Auris_HV_TS.book Page 65 Wednesday, September 27, 2017 11:03 AM

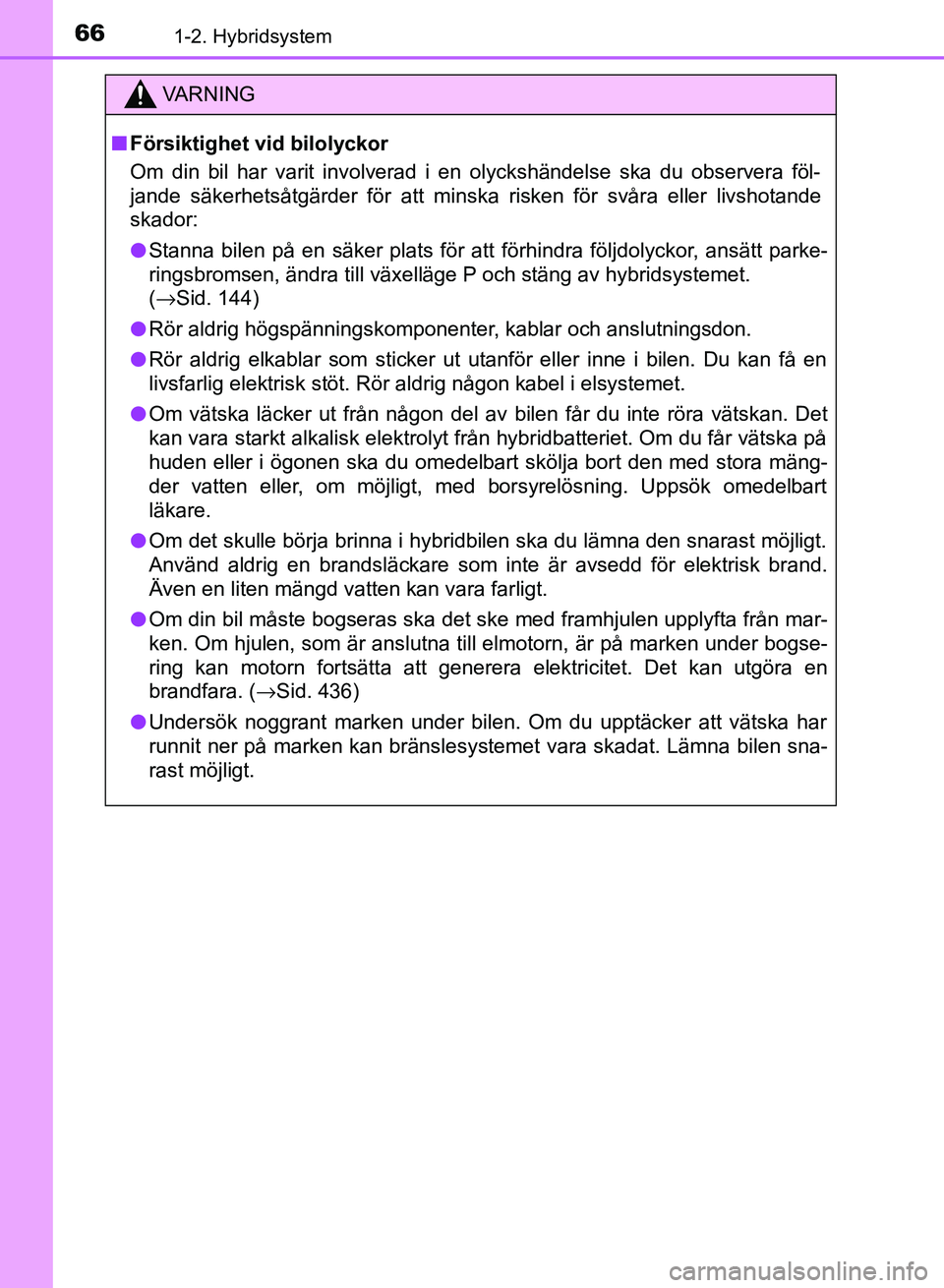

661-2. Hybridsystem
OM12M59SE
VARNING
n Försiktighet vid bilolyckor
Om din bil har varit involverad i en olyckshändelse ska du observera föl-
jande säkerhetsåtgärder för att minska risken för svåra eller livshotande
skador:
l Stanna bilen på en säker plats för att förhindra följdolyckor, ansätt parke-
ringsbromsen, ändra till växelläge P och stäng av hybridsystemet.
(→Sid. 144)
l Rör aldrig högspänningskomponenter, kablar och anslutningsdon.
l Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.
l Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det
kan vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på
huden eller i ögonen ska du omedelbart skölja bort den med stora mäng-
der vatten eller, om möjligt, med borsyrelösning. Uppsök omedelbart
läkare.
l Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.
l Om din bil måste bogseras ska det ske med framhjulen upplyfta från mar-
ken. Om hjulen, som är anslutna till elmotorn, är på marken under bogse-
ring kan motorn fortsätta att generera elektricitet. Det kan utgöra en
brandfara. ( →Sid. 436)
l Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen sna-
rast möjligt.
OM12M59SE_Auris_HV_TS.book Page 66 Wednesday, September 27, 2017 11:03 AM

671-2. Hybridsystem
1
Trygghet och säkerhet
OM12M59SE
VARNING

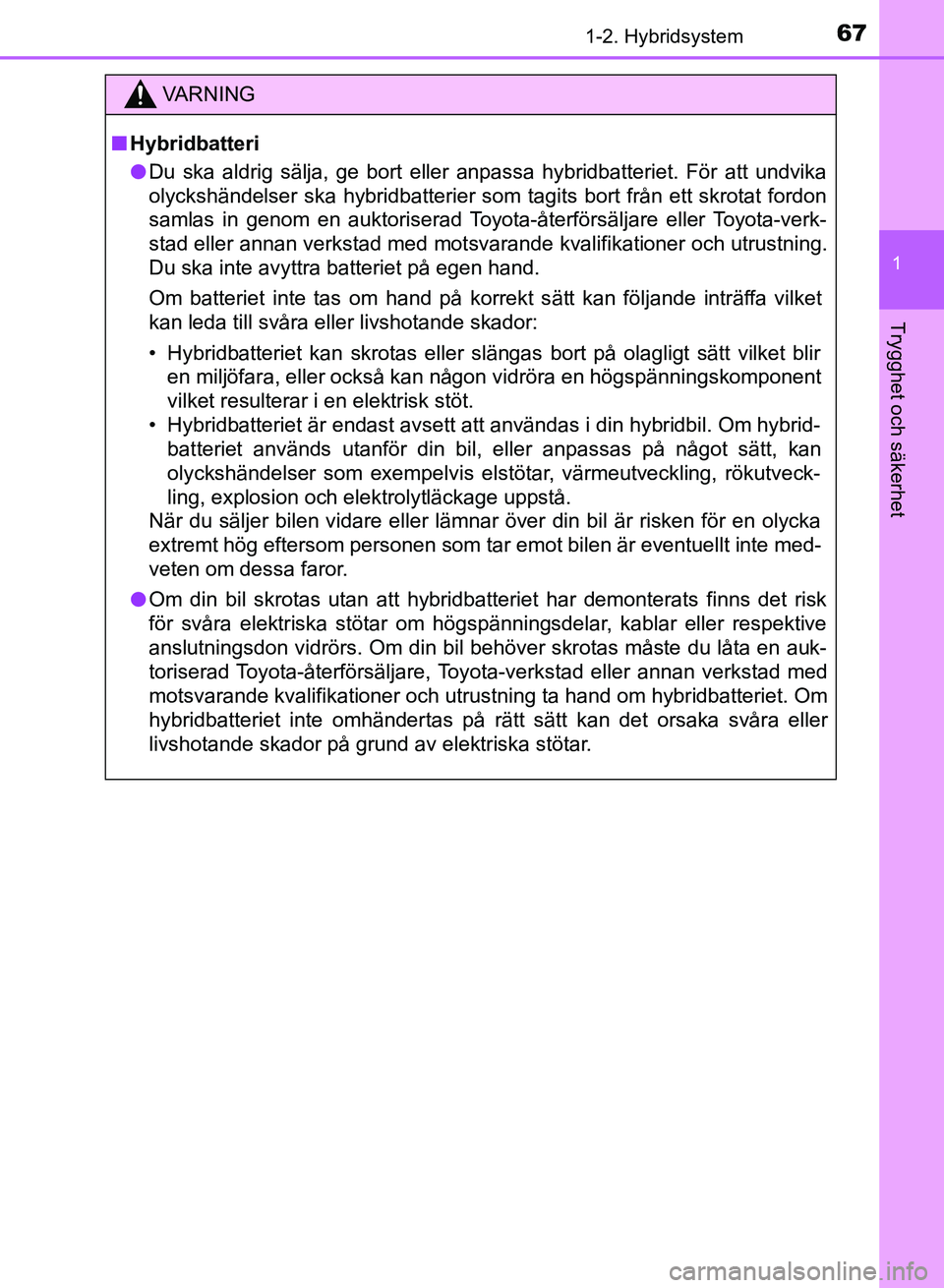

n Hybridbatteri
l Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt vilket blir
en miljöfara, eller också kan någon vidröra en högspänningskomponent
vilket resulterar i en elektrisk stöt.
• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid- batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveck-
ling, explosion och elektrolytläckage uppstå.
När du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte med-
veten om dessa faror.
l Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil behöver skrotas måste du låta en auk-
toriserad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning ta hand om hybridbatteriet. Om
hybridbatteriet inte omhändertas på rätt sätt kan det orsaka svåra eller
livshotande skador på grund av elektriska stötar.
OM12M59SE_Auris_HV_TS.book Page 67 Wednesday, September 27, 2017 11:03 AM

681-2. Hybridsystem
OM12M59SEOBSERVERA
n

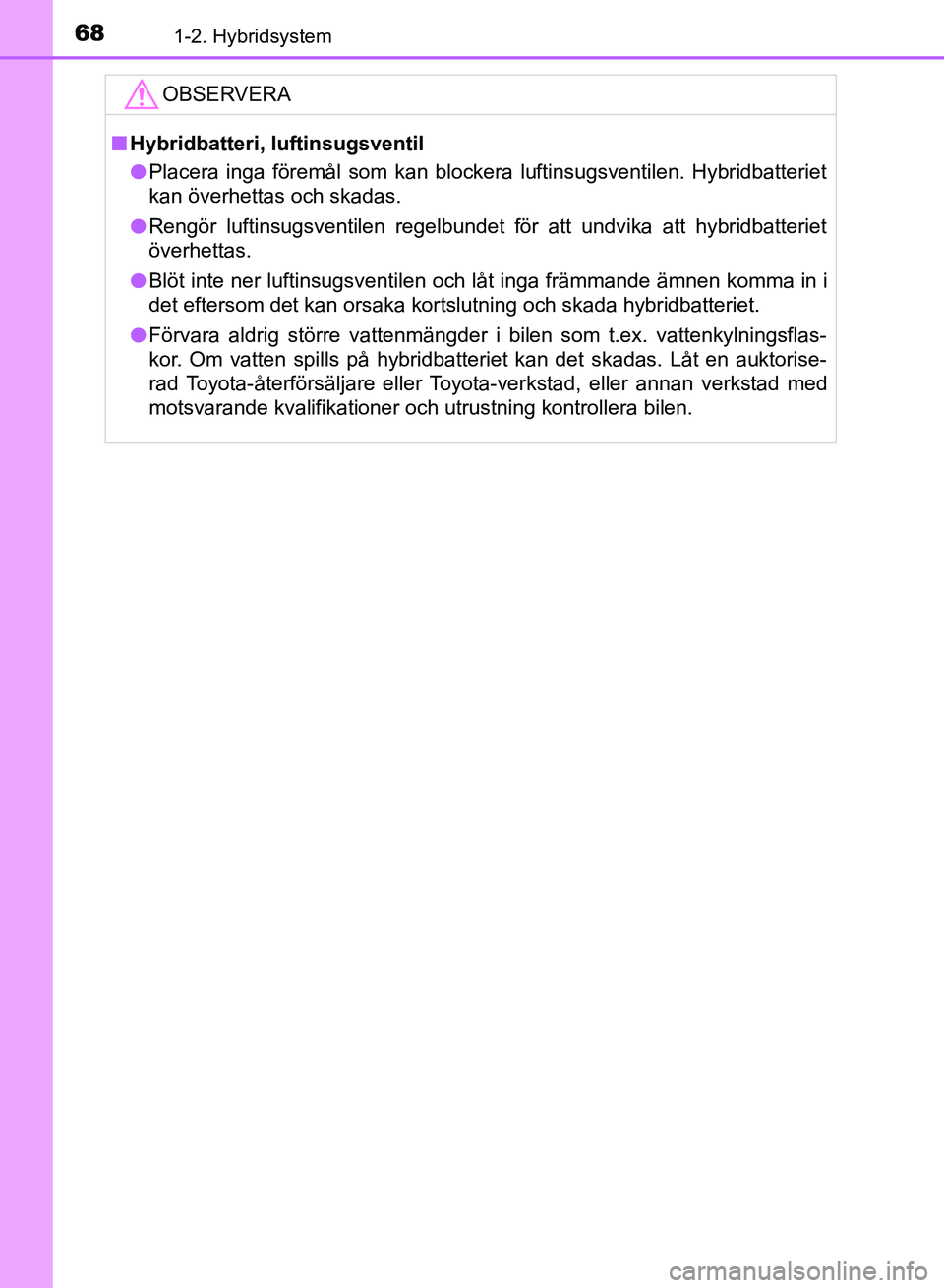

Hybridbatteri, luftinsugsventil
l Placera inga föremål som kan blockera luftinsugsventilen. Hybridbatteriet
kan överhettas och skadas.
l Rengör luftinsugsventilen regelbundet för att undvika att hybridbatteriet
överhettas.
l Blöt inte ner luftinsugsventilen och låt inga främmande ämnen komma in i
det eftersom det kan orsaka kortslutning och skada hybridbatteriet.
l Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflas-
kor. Om vatten spills på hybridbatteriet kan det skadas. Låt en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.
OM12M59SE_Auris_HV_TS.book Page 68 Wednesday, September 27, 2017 11:03 AM

69
1
Trygghet och säkerhet
OM12M59SE

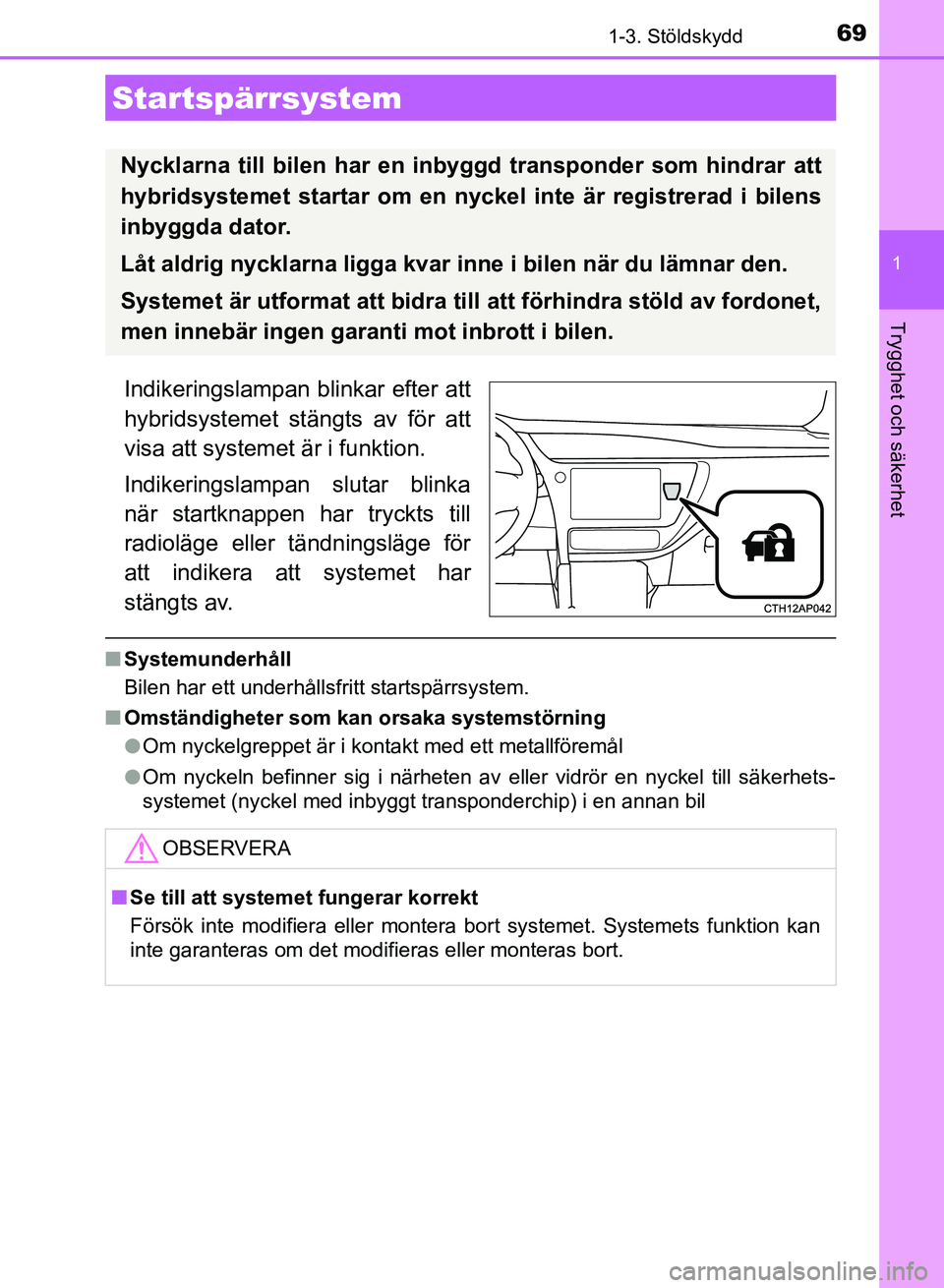

1-3. Stöldskydd
Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka
när startknappen har tryckts till
radioläge eller tändningsläge för
att indikera att systemet har
stängts av.
n Systemunderhåll
Bilen har ett underhållsfritt startspärrsystem.
n Omständigheter som kan orsaka systemstörning
lOm nyckelgreppet är i kontakt med ett metallföremål
l Om nyckeln befinner sig i närheten av eller vidrör en nyckel till säkerhets-
systemet (nyckel med inbyggt transponderchip) i en annan bil
Startspärrsystem
Nycklarna till bilen har en inbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
inbyggda dator.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är utformat att bidra till att förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.
OBSERVERA
n Se till att systemet fungerar korrekt
Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.
OM12M59SE_Auris_HV_TS.book Page 69 Wednesday, September 27, 2017 11:03 AM

701-3. Stöldskydd
OM12M59SE

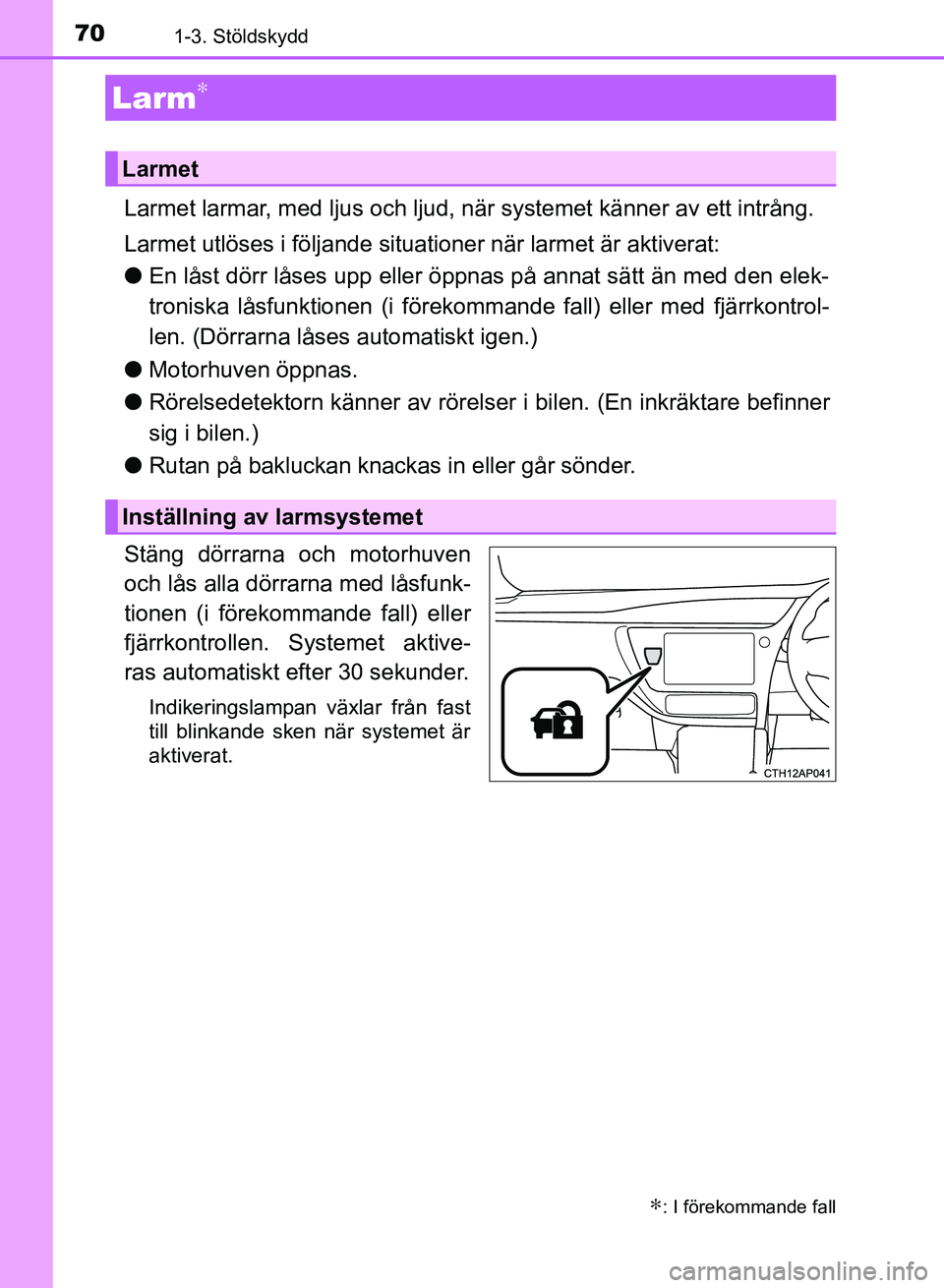

Larmet larmar, med ljus och ljud, när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:
lEn låst dörr låses upp eller öppnas på annat sätt än med den elek-
troniska låsfunktionen (i förekomm ande fall) eller med fjärrkontrol-
len. (Dörrarna låses automatiskt igen.)
l Motorhuven öppnas.
l Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner
sig i bilen.)
l Rutan på bakluckan knackas in eller går sönder.
Stäng dörrarna och motorhuven
och lås alla dörrarna med låsfunk-
tionen (i förekommande fall) eller
fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.
Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.
Larm∗
∗: I förekommande fall
Larmet
Inställning av larmsystemet
OM12M59SE_Auris_HV_TS.book Page 70 Wednesday, September 27, 2017 11:03 AM
