TOYOTA AURIS 2018 Instruksjoner for bruk (in Norwegian)

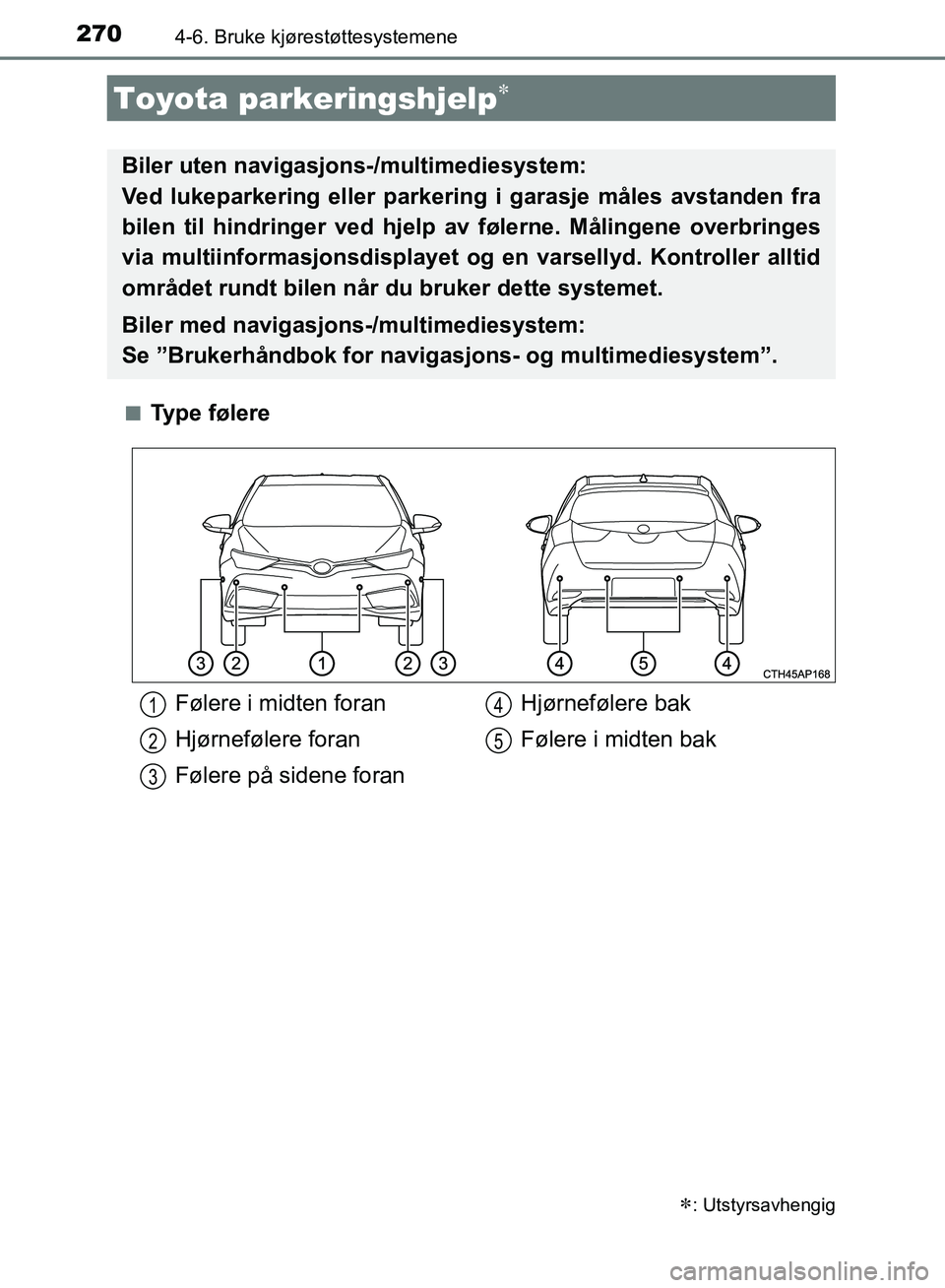

2704-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)n
Ty p e f ø l e r e
Toyota parkeringshjelp
: Utstyrsavhengig
Biler uten navigasjons-/multimediesystem:
Ved lukeparkering eller parkeri
ng i garasje måles avstanden fra
bilen til hindringer ved hjelp av følerne. Målingene overbringes
via multiinformasjonsdisplayet og en varsellyd. Kontroller alltid
området rundt bilen når du bruker dette systemet.
Biler med navigasjon s-/multimediesystem:
Se ”Brukerhåndbok for navigasjons- og multimediesystem”.
Følere i midten foran
Hjørnefølere foran
Følere på sidene foran Hjørnefølere bak
Følere i midten bak1
2
3
4
5
OM12F19NO.book Page 270 Frid
ay, November 3, 2017 12:25 PM

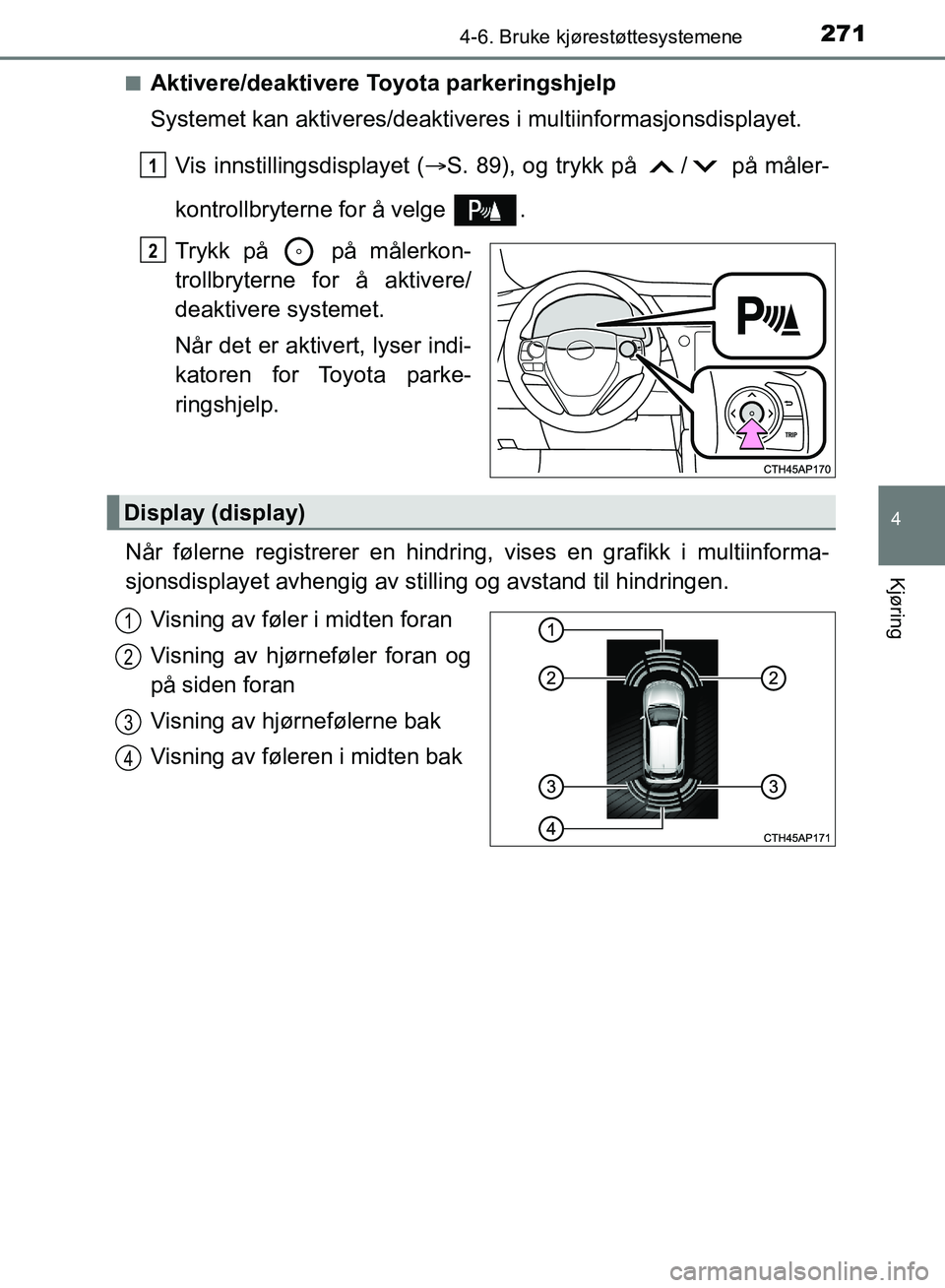

2714-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
4
Kjøring
nAktivere/deaktivere Toyota parkeringshjelp
Systemet kan aktiveres/deaktivere s i multiinformasjonsdisplayet.
Vis innstillingsdisplayet ( S. 89), og trykk på / på måler-
kontrollbryterne for å velge .
Trykk på på målerkon-
trollbryterne for å aktivere/
deaktivere systemet.
Når det er aktivert, lyser indi-
katoren for Toyota parke-
ringshjelp.
Når følerne registrerer en hindring, vises en grafikk i multiinforma-
sjonsdisplayet avhengig av stilling og avstand til hindringen. Visning av føler i midten foran
Visning av hjørneføler foran og
på siden foran
Visning av hjørnefølerne bak
Visning av føleren i midten bak
1
2
Display (display)
1
2
3
4
OM12F19NO.book Page 271 Frid ay, November 3, 2017 12:25 PM

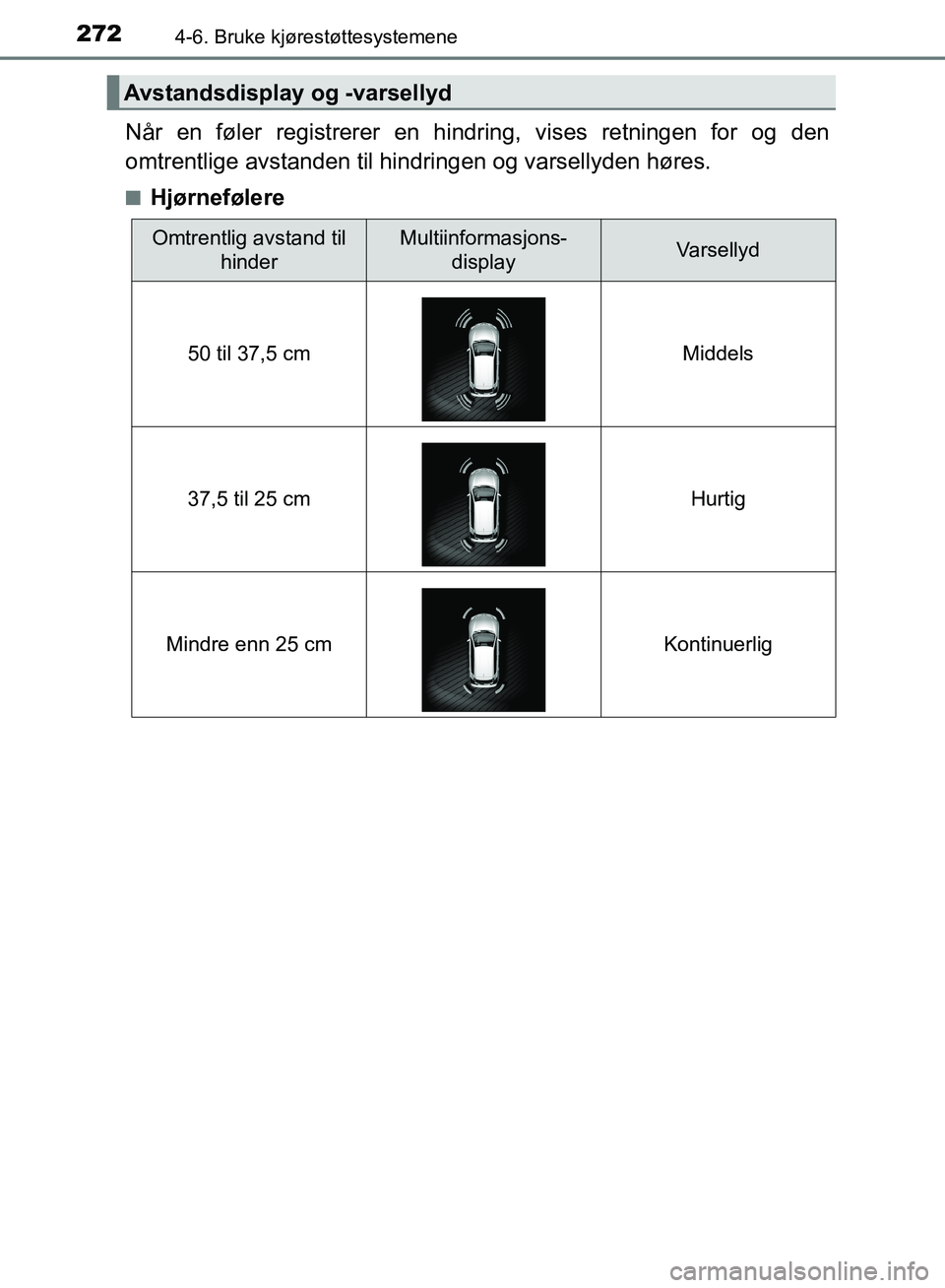

2724-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
Når en føler registrerer en hindring, vises retningen for og den
omtrentlige avstanden til hindringen og varsellyden høres.
nHjørnefølere
Avstandsdisplay og -varsellyd
Omtrentlig avstand til hinderMultiinformasjons-displayVarsellyd
50 til 37,5 cm Middels
37,5 til 25 cm Hurtig
Mindre enn 25 cm Kontinuerlig
OM12F19NO.book Page 272 Frid ay, November 3, 2017 12:25 PM

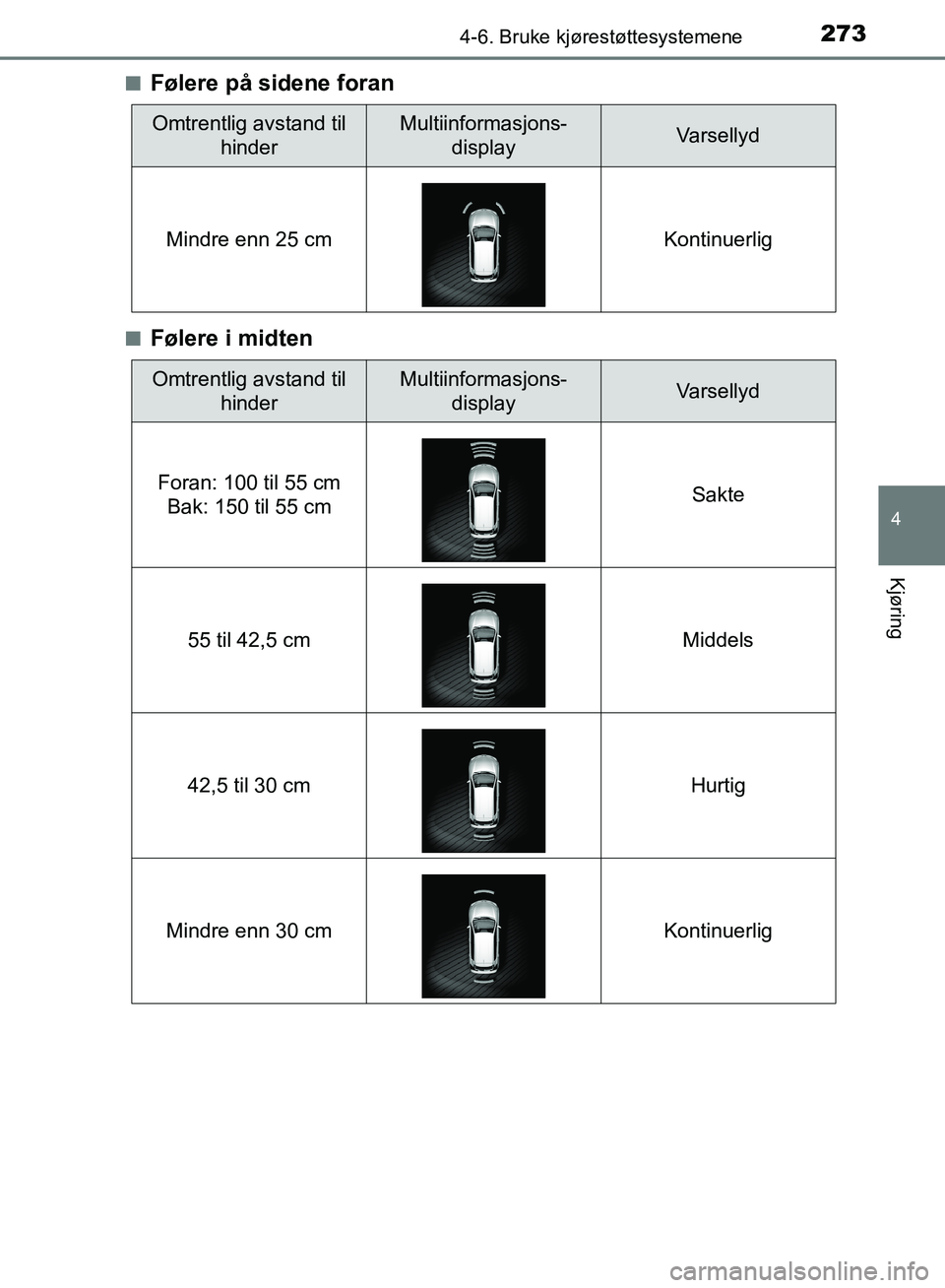

2734-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
4
Kjøring
nFølere på sidene foran
nFølere i midten
Omtrentlig avstand til hinderMultiinformasjons-displayVarsellyd
Mindre enn 25 cm Kontinuerlig
Omtrentlig avstand til
hinderMultiinformasjons-displayVarsellyd
Foran: 100 til 55 cm Bak: 150 til 55 cm Sakte
55 til 42,5 cm Middels
42,5 til 30 cm Hurtig
Mindre enn 30 cm Kontinuerlig
OM12F19NO.book Page 273 Friday, November 3, 2017 12:25 PM

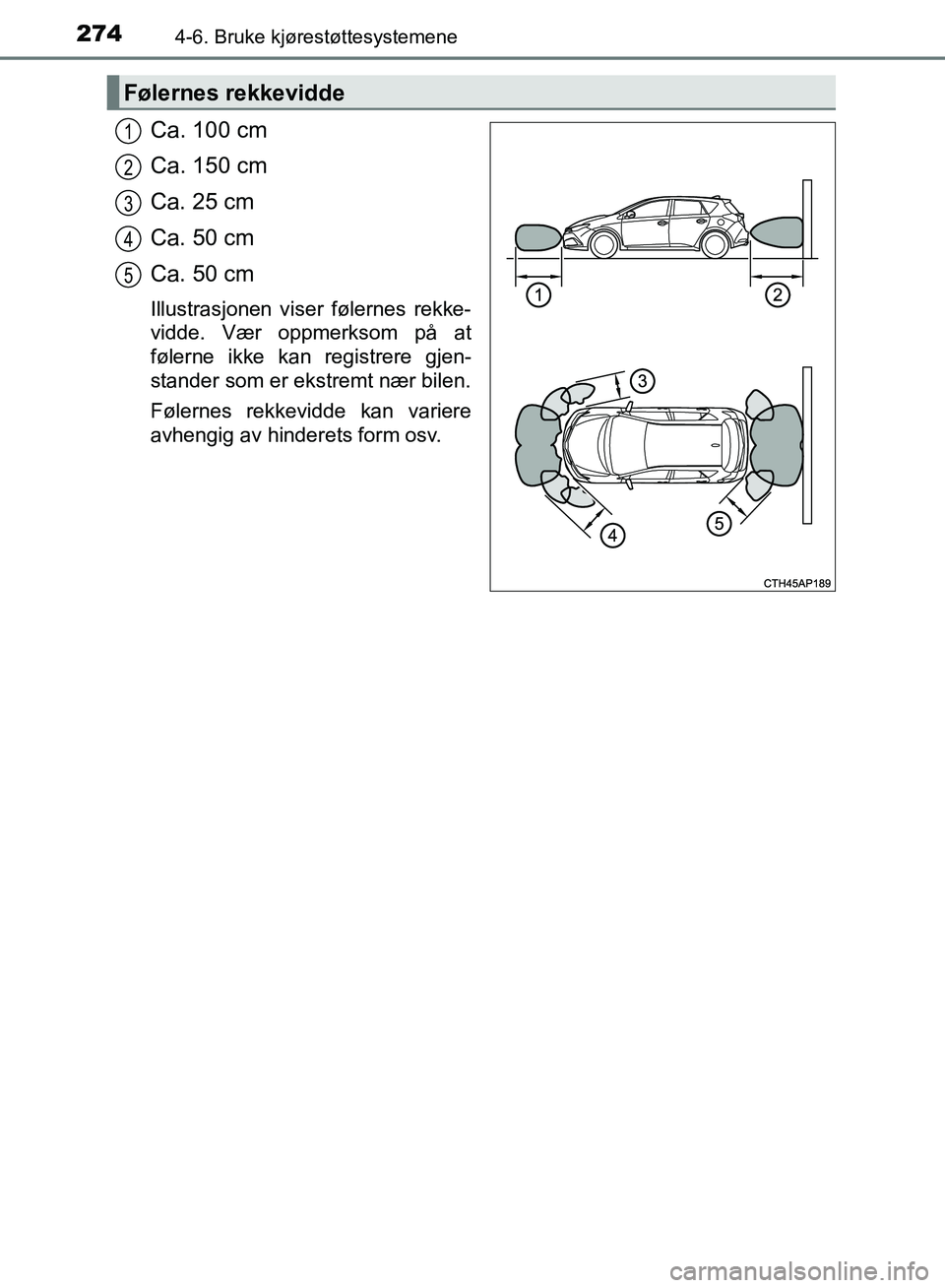

2744-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Illustrasjonen viser følernes rekke-
vidde. Vær oppmerksom på at
følerne ikke kan registrere gjen-
stander som er ekstremt nær bilen.
Følernes rekkevidde kan variere
avhengig av hinderets form osv.
Følernes rekkevidde
1
2
3
4
5
OM12F19NO.book Page 274 Friday, November 3, 2017 12:25 PM

2754-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
4
Kjøring
nToyota parkeringshjelp kan brukes når
Biler uten smart inngangs- og startsystem:
Tenningsbryteren står på ”ON”.
Biler med smart inngangs- og startsystem:
Tenningsbryteren står i IG-ON-modus.
lFølere foran:
• Biler med Multidrive:
Giret er i en annen stilling enn P.
• Biler med manuell girkasse: Parkeringsbremsen står ikke på.
• Hastigheten er under ca. 10 km/t. (I alle hastigheter når giret står i R-stilling)
l Følere bak:
Giret står i R-stilling.
n Følerinformasjon
lVisse tilfeller kan påvirke følerens registreringsevne. Noen eksempler er
oppført nedenfor.
• Det er smuss, snø eller is på føleren.
• En føler er frosset.
• En føler er tildekket på en eller annen måte.
• Bilen heller mye til den ene siden.
• Ved kjøring på en ekstremt humpete vei, i en bakke, på grus eller på
gress.
• Det er høy støy i nærheten av bilen fra f.eks. motorsykkelmotorer, trykk-
luftbremser på store kjøretøyer eller andre høye lyder som produserer
ultralydbølger.
• Det er en annen bil utstyrt med parkeringshjelp i nærheten.
• En føler er tildekket med et spraylag eller kraftig regn.
• Bilen er utstyrt med en skjermstang eller trådløs antenne.
• Slepekrok er montert.
• Støtfangeren eller føleren får et kraftig støt.
• Bilen nærmer seg en høyde eller en sving.
• I skarpt sollys eller intens kulde.
• Et uoriginalt Toyota-oppheng (senket oppheng osv.) er montert i bilen.
I tillegg til eksemplene ovenfor er det tilfeller der skilt og andre gjenstander på
grunn av formen registreres som nærmere enn de faktisk er.
OM12F19NO.book Page 275 Frid ay, November 3, 2017 12:25 PM

2764-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)l
Formen på hinderet kan gjøre at føleren ikke registrerer det. Vær derfor
spesielt oppmerksom på følgende hindre:
• Ledninger, gjerder, tau osv.
• Bomull, snø eller andre materialer som absorberer lydbølger
• Kraftig vinklede hindre
• Lave hindre
• Høye hindre der den øverste delen peker i retning av bilen
n Hvis ”Clean sonar.” (rengjør føle r) vises i multiinformasjonsdisplayet
En føler kan være skitten eller dekket med snø eller is. Hvis det er tilfellet,
rengjør du føleren og systemet skal fungere som normalt.
Hvis en føler har fryst på grunn av lave temperaturer, vises en varselmelding
eller gjenstander blir kanskje ikke registrert. Systemet skal gå tilbake til nor-
mal drift når føleren tiner.
n Hvis ”Check sonar system” (kontroller følersystem) vises i multiinforma-
sjonsdisplayet
Systemet fungerer ikke på grunn av feil med en føler.
Få bilen kontrollert hos en autorisert Toyota-forhandler, eller en annen behø-
rig kvalifisert og utstyrt faginstans.
ADVARSEL
n Forholdsregler ved bruk av Toyota parkeringshjelp
Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan bilen bli utrygg å kjøre, noe som igjen kan medføre en\
ulykke.
l Ikke bruk føleren ved hastigheter over 10 km/t.
l Ikke fest tilbehør innenfor følerens rekkevidde.
OBS
nMerknader om Toyota parkeringshjelp
l Ikke bruk hard vannstråle eller damp mot følerområdet.
Dette kan medføre i feil på føleren.
l Hvis bilen er involvert i en ulykke, vil det påvirke følerne og kan føre til en
systemfeil.
Kontakt en autorisert Toyota-forhandler, eller en annen behørig kvalifisert
og utstyrt faginstans.
OM12F19NO.book Page 276 Frid ay, November 3, 2017 12:25 PM

2774-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
4
Kjøring
IPA-bryter
Display
Indikator
IPA (Enkel intelligent parkeringshjelp)
: Utstyrsavhengig
IPA er et system som assisterer ved lukeparkering. Ved parke-
ring mellom to parkerte biler eller bak en parkert bil, vil følerne
som er montert på sidene av st øtfangeren foran, starte og kan
registrere en parkeringsplass for bilen. Parkeringen assisteres
av automatisk styring av rattet.
Registrere egnet parkeringsplass
Parkere bilen i en regi strert parkeringsplass
*
Dreie rattet for å parkere i ønsket parkeringsplass*
Parkering på ønsket parkeringsplass er fullført*
*
: Rattet styres automatisk.
IPA-bryter og multiinformasjonsdisplay
1
2
3
4
1
2
3
OM12F19NO.book Page 277 Frid ay, November 3, 2017 12:25 PM

2784-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
Bruk IPA i henhold til multiinformasjonsdisplayet og varsellyden.
Systemet registrerer parkeringsplasser på passasjersiden av bilen og
assisterer parkering i en registrert plass.
Ved parkering i en plass på førersiden av bilen, settes blinklyset på for å
varsle svinging på førersiden. La blinklyshendelen stå i den posisjonen til
automatisk styring starter.
Slå på IPA-bryteren når bilen
kjører i 30 km/t eller mindre.
Multiinformasjonsdisplayet skifter
til skjermbildet for registrering av
parkeringsplass når systemet er
på.
Kjør bilen mens du holder en
avstand på ca. 1 m fra de par-
kerte bilene.
Sett bilen så parallelt med de par-
kerte bilene og fortauet som mulig.
Lavere hastigheter gir systemet
mulighet til å hjelpe til med å par-
kere bilen mer parallelt med de
parkerte bilene og fortauet, og i rik-
tig posisjon mellom bilene foran og
bak parkeringsplassen.
Nødvendig lengde for en parke-
ringsplass som blir registrert, er
totallengden til bilen pluss ca. 1 m.
Hold en hastighet på 30 km/t eller mindre.
Bruke IPA
1
Ca. 1 m
2
OM12F19NO.book Page 278 Friday, November 3, 2017 12:25 PM

2794-6. Bruke kjørestøttesystemene
UK AURIS_HB_EE (OM12F19NO)
4
Kjøring
Reduser bilens hastighet når
multiinformasjonsdisplayet skif-
ter.
Beveg bilen langsomt fremover til
varsellyden høres.
Stopp bilen når varsellyden
høres.
Multiinformasjonsdisplayet skifter.
Kontroller visuelt at den registrerte
plassen er trygg for parkering.
Hvis bilen beveger seg 10 m eller
mer etter at varsellyden høres,
begynner registrering av en ny par-
keringsplass.
3
4
