TOYOTA AURIS 2018 Manuale de Empleo (in Spanish)

4717-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12M52S)
AV I S O
■Para no alterar el funcionamiento normal tras haber sustituido la pila
Respete las siguientes precauciones para evitar accidentes:
● Siempre trabaje con las manos secas.
La humedad puede ocasionar corrosión en la pila.
● No toque ni mueva ningún otro componente en el interior del control remoto.
● No doble ninguno de los terminales de la pila.

4727-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12M52S)
Apague el interruptor de alimentación.
Abra la tapa de la caja de fusibles.
Compartimento del motor
Pulse la lengüeta hacia dentro y
levante la tapa.
Debajo del tablero de instrumentos del lado del conductor (vehículos con
dirección a la izquierda)
Tipo A:
Saque la tapa.
Comprobación y recambio de fusibles
Si algún componente eléctrico no funciona, es posible que se haya fun-
dido un fusible. En tal caso, revise y sustituya los fusibles si es necesa-
rio.
1
2

4737-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12M52S)

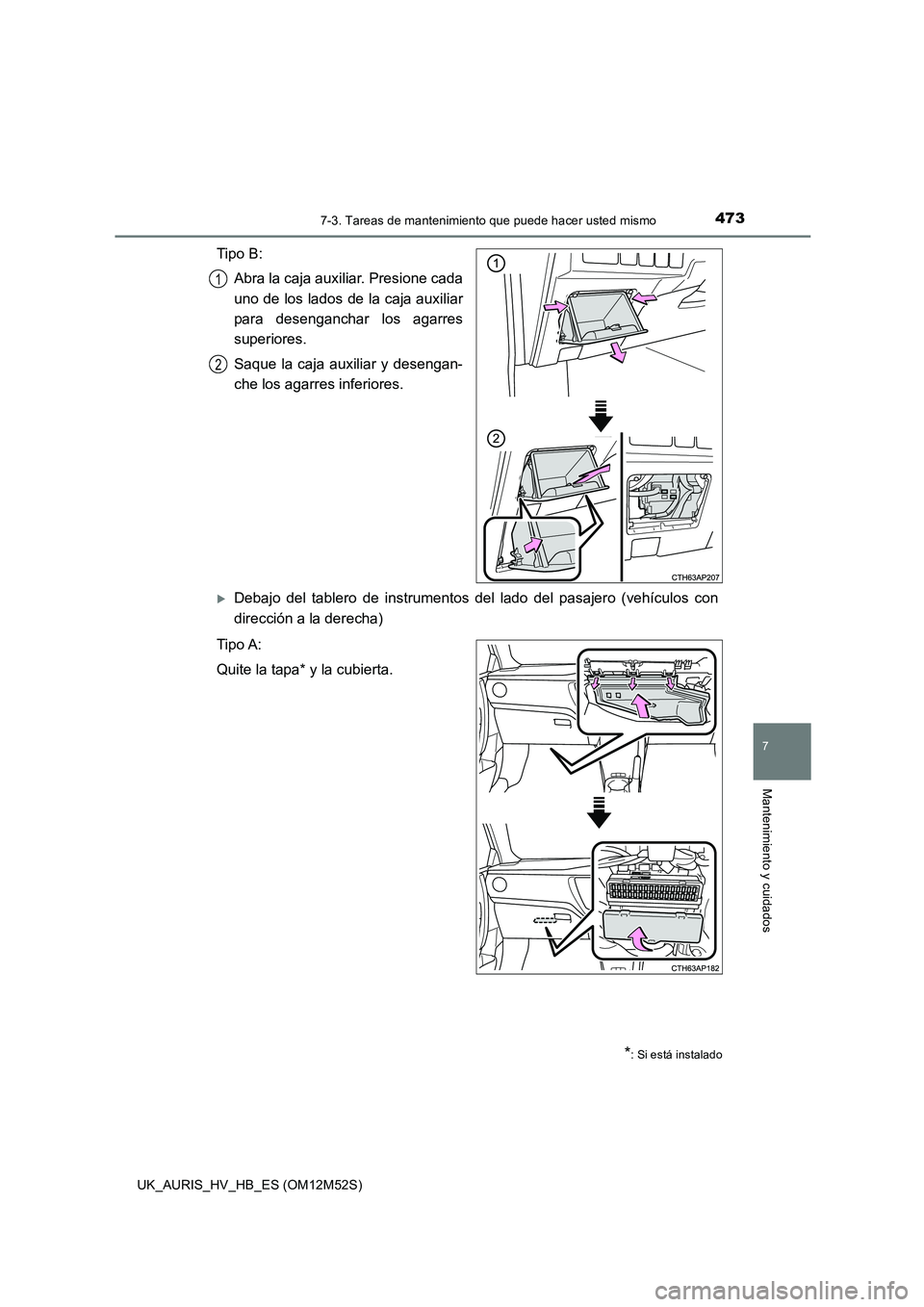

Tipo B:
Abra la caja auxiliar. Presione cada
uno de los lados de la caja auxiliar
para desenganchar los agarres
superiores.
Saque la caja auxiliar y desengan-
che los agarres inferiores.
Debajo del tablero de instrumentos del lado del pasajero (vehículos con
dirección a la derecha)
Tipo A:
Quite la tapa* y la cubierta.
1
2
*: Si está instalado

4747-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12M52S)

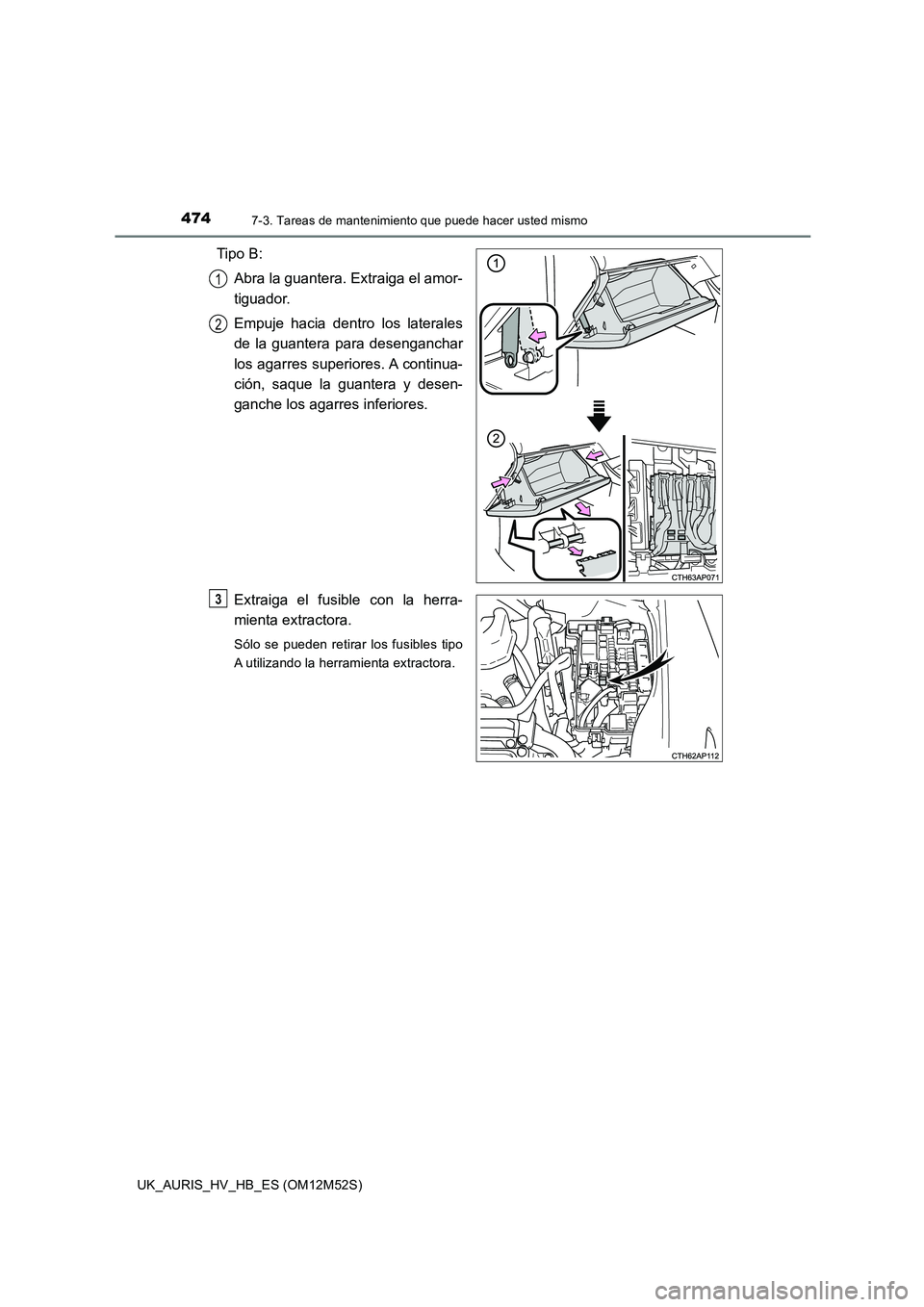

Tipo B:
Abra la guantera. Extraiga el amor-
tiguador.
Empuje hacia dentro los laterales
de la guantera para desenganchar
los agarres superiores. A continua-
ción, saque la guantera y desen-
ganche los agarres inferiores.
Extraiga el fusible con la herra-
mienta extractora.
Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.
1
2
3

4757-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12M52S)
Verifique si el fusible se ha fundido.
Fusible normal
Fusible fundido
Tipo A, B, C y D:
Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.
Tipo E:
Póngase en contacto con un concesionario o taller Toyota autorizado, o con otro
profesional con la cualificación y el equipo necesarios.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E

4767-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12M52S)

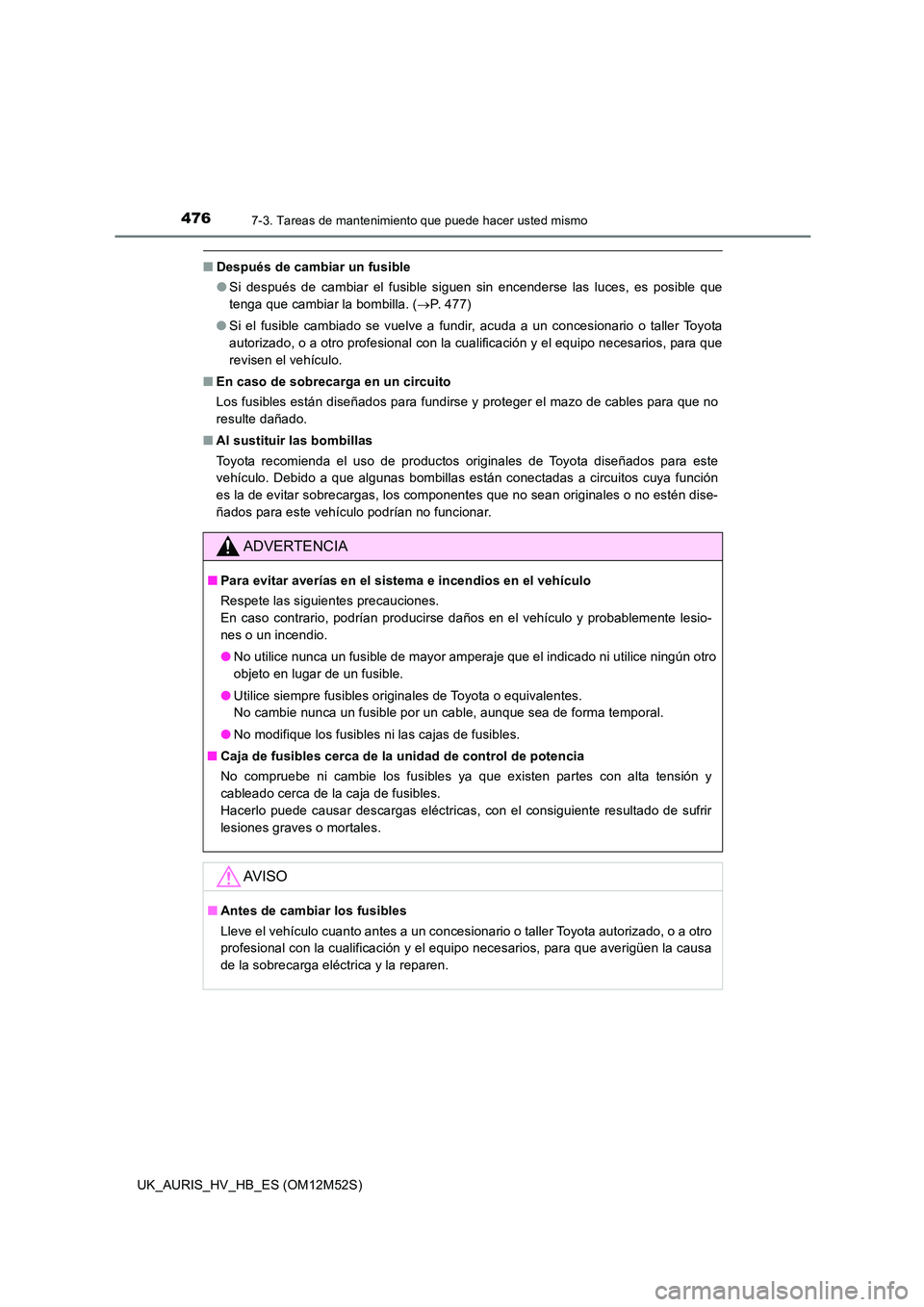

■Después de cambiar un fusible
● Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. ( P. 477)
● Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.
■ En caso de sobrecarga en un circuito
Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.
■ Al sustituir las bombillas
Toyota recomienda el uso de productos originales de Toyota diseñados para este
vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, los componentes que no sean originales o no estén dise-
ñados para este vehículo podrían no funcionar.
ADVERTENCIA
■ Para evitar averías en el sistema e incendios en el vehículo
Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.
● No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.
● Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.
● No modifique los fusibles ni las cajas de fusibles.
■ Caja de fusibles cerca de la unidad de control de potencia
No compruebe ni cambie los fusibles ya que existen partes con alta tensión y
cableado cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir
lesiones graves o mortales.
AV I S O
■ Antes de cambiar los fusibles
Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.

4777-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12M52S)
Compruebe el voltaje de la bombilla que va a sustituir. (P. 577)
■Delantera
Vehículos con faros halógenos
Bombillas
Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.
Preparación para la sustitución de bombillas
Ubicación de las bombillas
Faros
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)
1
2
3
4

4787-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12M52S)
Vehículos con faros LED
■Traseras (vehículos con dirección a la izquierda)
Luces de los intermitentes laterales
Luces de los intermitentes delanteros
Luces antiniebla delanteras (si están instaladas)
1
2
3
Luz de marcha atrás
Luces de freno
Luces de los intermitentes traseros
Luces de la matrícula
1
2
3
4

4797-3. Tareas de mantenimiento que puede hacer usted mismo
7
Mantenimiento y cuidados
UK_AURIS_HV_HB_ES (OM12M52S)

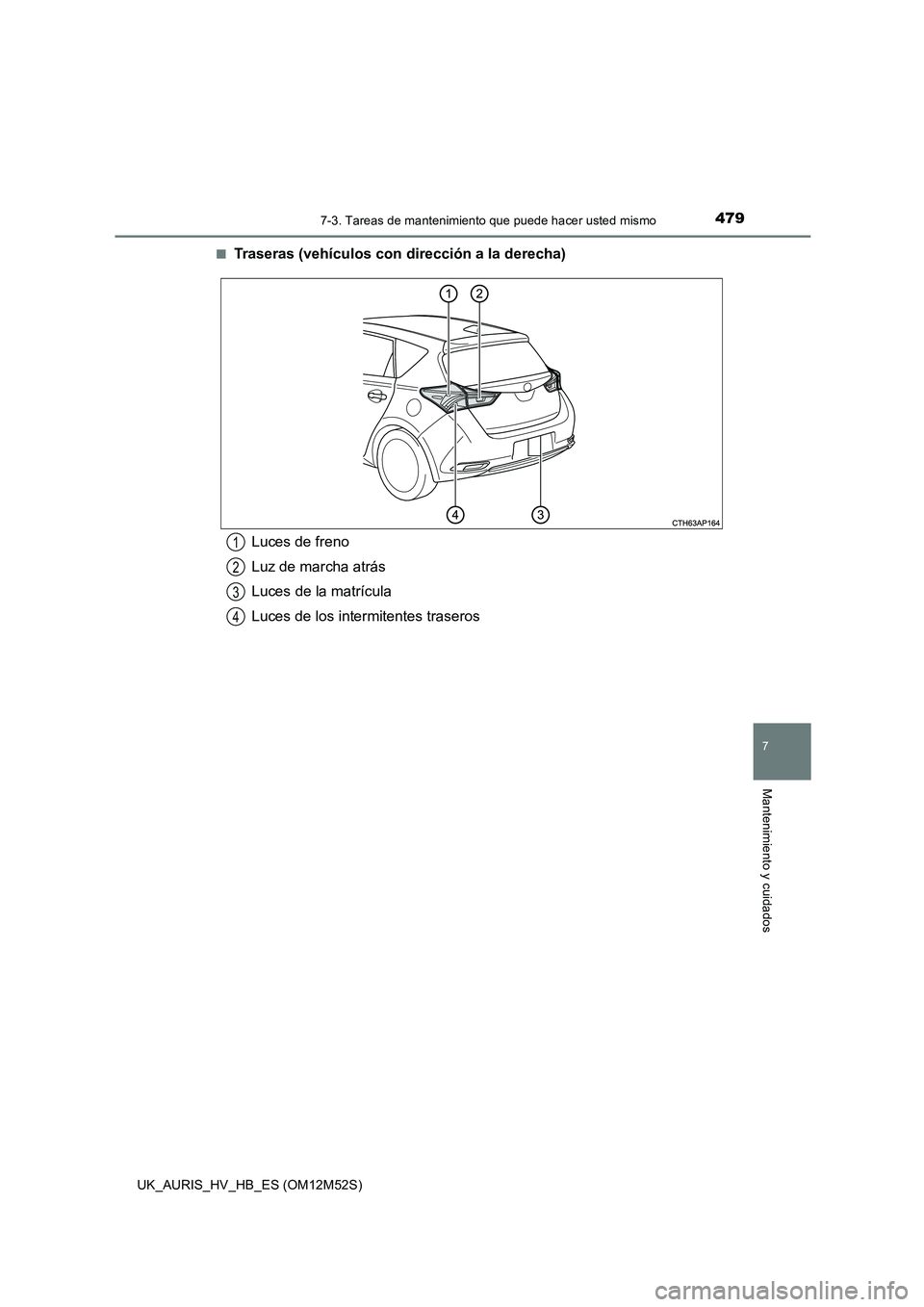

■Traseras (vehículos con dirección a la derecha)
Luces de freno
Luz de marcha atrás
Luces de la matrícula
Luces de los intermitentes traseros
1
2
3
4

4807-3. Tareas de mantenimiento que puede hacer usted mismo
UK_AURIS_HV_HB_ES (OM12M52S)
■Faros (vehículos con faros halógenos)
Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)
Retire la cubierta.
Gire la base de la bombilla
hacia la izquierda y quítela.
Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.
Sustitución de las bombillas
1
2
3
4
