TOYOTA AURIS 2018 Návod na použitie (in Slovakian)

6119-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
9
Technické údaje vozidla
*1: Vozidlá bez zaťaženia
*2: Vozidlá s pneumatikami 195/65R15
*3: Vozidlá s pneumatikami 205/55R16
*4: Vozidlá s pneumatikami 215/45R17
*5: Vozidlá s pneumatikami 225/45R17
*6: Vozidlá s Multidrive
*7: Vozidlá s manuálnou prevodovkou
Maximálne
prípustné
zaťaženie
nápravyPredná
Motory 1NR-FE, 1ZR-FAE,
8NR-FTS a 1ND-TV
1 020 kg
Motor 1WW
1 080 kg
Zadná 1 010 kg
Zaťaženie na ťažný hák
Motory 1NR-FE a 1ND-TV
55 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
65 kg
Prípustná hmot-
nosť prípojného
vozidlaS brzdou
Motory 1NR-FE a 1ND-TV
1 000 kg
Motory 1ZR-FAE, 8NR-FTS
a 1WW
1 300 kg
Bez brzdy 450 kg

6129-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)■
Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla. Používa sa na
registráciu vlastníctva vášho vozidla.
Toto číslo je vyrazené pod pra-
vým predným sedadlom.
Toto číslo je tiež uvedené na
výrobnom štítku.
Identifikácia vozidla

6139-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
9
Technické údaje vozidla
■Číslo motora
Číslo motora je vyrazené na bloku motora, viď obrázky.
Motor 1NR-FEMotor 1ZR-FAE
Motor 8NR-FTSMotor 1ND-TV
Motor 1WW

6149-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
Motory 1NR-FE a 1ZR-FAE
Motor
Model1NR-FE, 1ZR-FAE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih
Motor 1NR-FE
72,5  80,5 mm
Motor 1ZR-FAE
80,5  78,5 mm
Zdvihový objem
Motor 1NR-FE
1 329 cm
3
Motor 1ZR-FAE
1 598 cm
3
Vôľa ventilov
(studený motor)Automatické nastavenie
Napnutie hnacieho
remeňa
Motor 1NR-FE
Automatické nastavenie
Motor 1ZR-FAE
7,6 10,0 mm
*
*
: Prehnutie hnacieho remeňa pri sile 98 N, vyvodené pal-
com (použitý remeň)
Alternátor
Vodné
čerpadlo
Kompresor
klimatizácieKľuková
hriadeľ

6159-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
9
Technické údaje vozidla
Motor 8NR-FTS
Motory 1ND-TV a 1WW
Model 8NR-FTS
Ty p4valcový, radový, 4taktný, zážihový
(s turbodúchadlom)
Vŕtanie a zdvih 71,5  74,5 mm
Zdvihový objem 1 197 cm3
Vôľa ventilov
(studený motor)Automatické nastavenie
Napnutie hnacieho
remeňaAutomatické nastavenie
Model 1ND-TV, 1WW
Ty p4valcový, radový, 4taktný, vznetový
(s turbodúchadlom)
Vŕtanie a zdvih
Motor 1ND-TV
73,0  81,5 mm
Motor 1WW
78,0  83,6 mm
Zdvihový objem
Motor 1ND-TV
1 364 cm
3
Motor 1WW
1 598 cm
3
Vôľa ventilov
(studený motor)
Motor 1ND-TV
Sací: 0,11 0,17 mm
Výfukový: 0,14 0,20 mm
Motor 1WW
Automatické nastavenie
Napnutie hnacieho
remeňaAutomatické nastavenie

6169-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
Benzínový motor
UPOZORNENIE
■Typ hnacieho remeňa (motor 1ND-TV)
Vysokopevnostný hnací remeň je použitý pre pohon alternátora. Keď meníte
hnací remeň, použite originálny hnací remeň Toyota alebo ekvivalentný vyso-
kopevnostný hnací remeň. Ak nie je použitý vysokopevnostný hnací remeň,
životnosť remeňa bude kratšia, ako je predpokladané. Vysokopevnostný hna-
cí remeň je remeň s Aramidovým jadrom, ktorý má vyššiu pevnosť v porovna-
ní s obvykle používanými remeňmi s PET alebo PEN jadrami.
Palivo
Typ paliva
Keď nájdete tieto typy palivových štítkov na čer-
pacej stanici, použite iba palivo s jedným z nasle-
dujúcich štítkov.

Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)50 litrov

6179-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
9
Technické údaje vozidla
Naftový motor
Typ paliva
Keď nájdete tieto typy palivových štítkov na čer-
pacej stanici, použite iba palivo s jedným z nasle-
dujúcich štítkov.
Pre motor 1WW
Okrem motora 1WW

Oblasť EU:
Motorová nafta odpovedajúca Európskej norme
EN590 alebo EN16734
Mimo oblasť EU:
Motorová nafta obsahujúca 50 mg/kg alebo me-
nej síry
Nafta s veľmi nízkym obsahom síry, max. 10 mg/kg
Cetánové číslo48 alebo vyššie
Objem palivovej nádrže
(Menovitý)50 litrov

6189-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri výme-
ne motorového oleja. Zahrejte a vypnite motor, počkajte dlhšie ako 5 minút
a skontrolujte hladinu oleja na odmerke.
■
Voľba motorového oleja
Motory 1NR-FE a 1ZR-FAE
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN

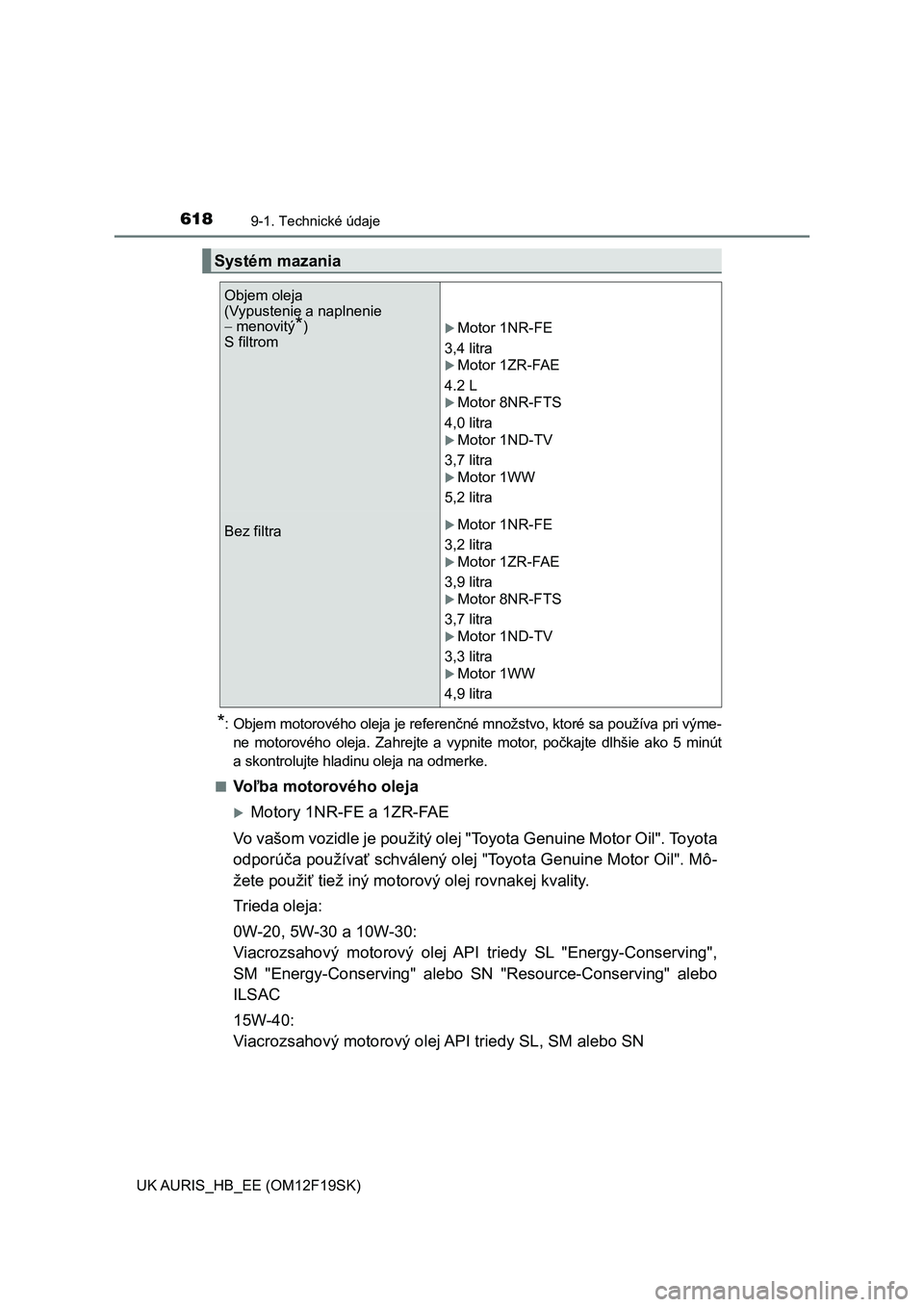

Systém mazania
Objem oleja
(Vypustenie a naplnenie
menovitý
*)
S filtromMotor 1NR-FE
3,4 litra
Motor 1ZR-FAE
4.2 L
Motor 8NR-FTS
4,0 litra
Motor 1ND-TV
3,7 litra
Motor 1WW
5,2 litra
Bez filtraMotor 1NR-FE
3,2 litra
Motor 1ZR-FAE
3,9 litra
Motor 8NR-FTS
3,7 litra
Motor 1ND-TV
3,3 litra
Motor 1WW
4,9 litra

6199-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)
9
Technické údaje vozidla
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané

6209-1. Technické údaje
UK AURIS_HB_EE (OM12F19SK)

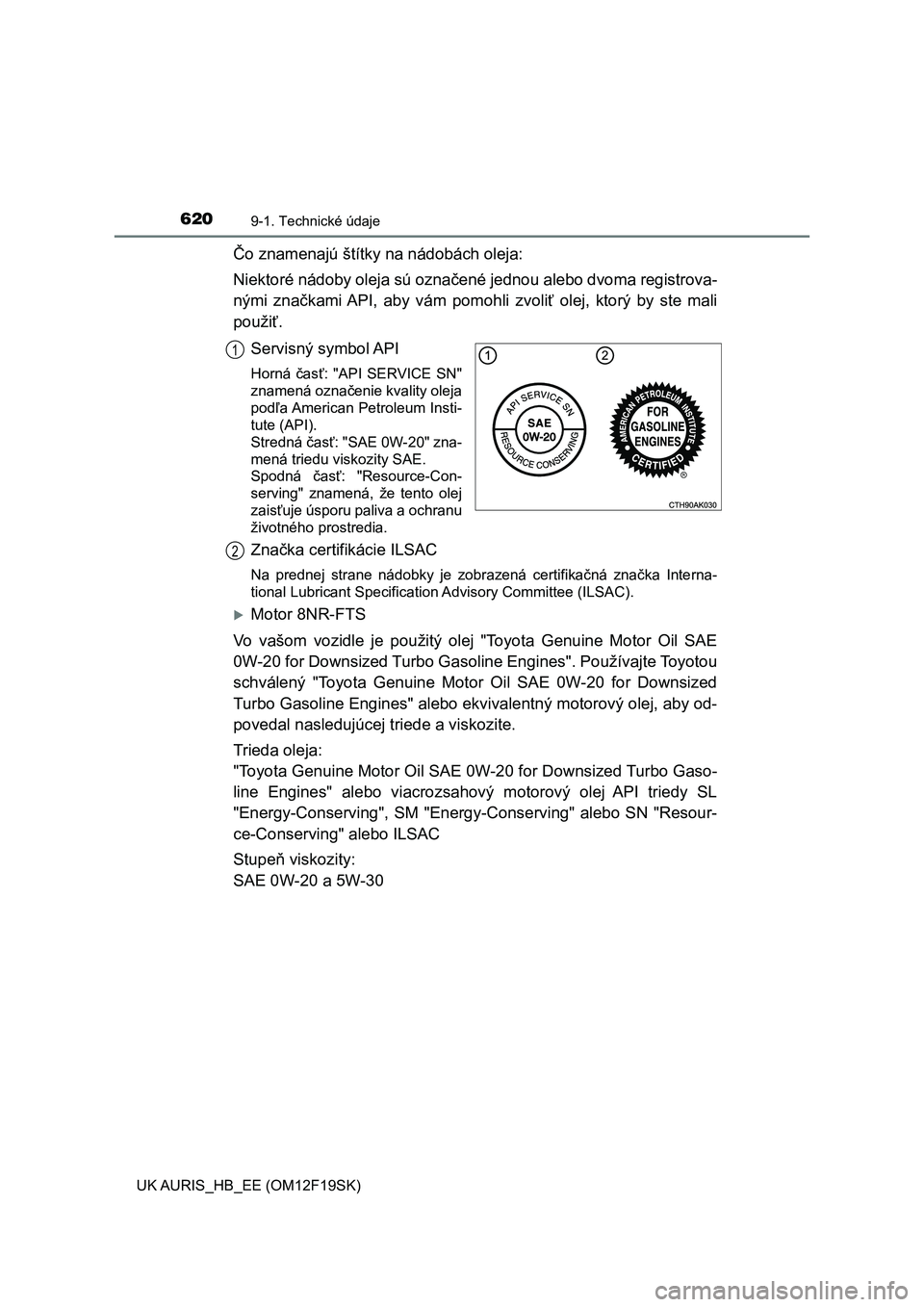

Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
Motor 8NR-FTS
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo Gasoline Engines". Používajte Toyotou
schválený "Toyota Genuine Motor Oil SAE 0W-20 for Downsized
Turbo Gasoline Engines" alebo ekvivalentný motorový olej, aby od-
povedal nasledujúcej triede a viskozite.
Trieda oleja:
"Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines" alebo viacrozsahový motorový olej API triedy SL
"Energy-Conserving", SM "Energy-Conserving" alebo SN "Resour-
ce-Conserving" alebo ILSAC
Stupeň viskozity:
SAE 0W-20 a 5W-30
1
2
