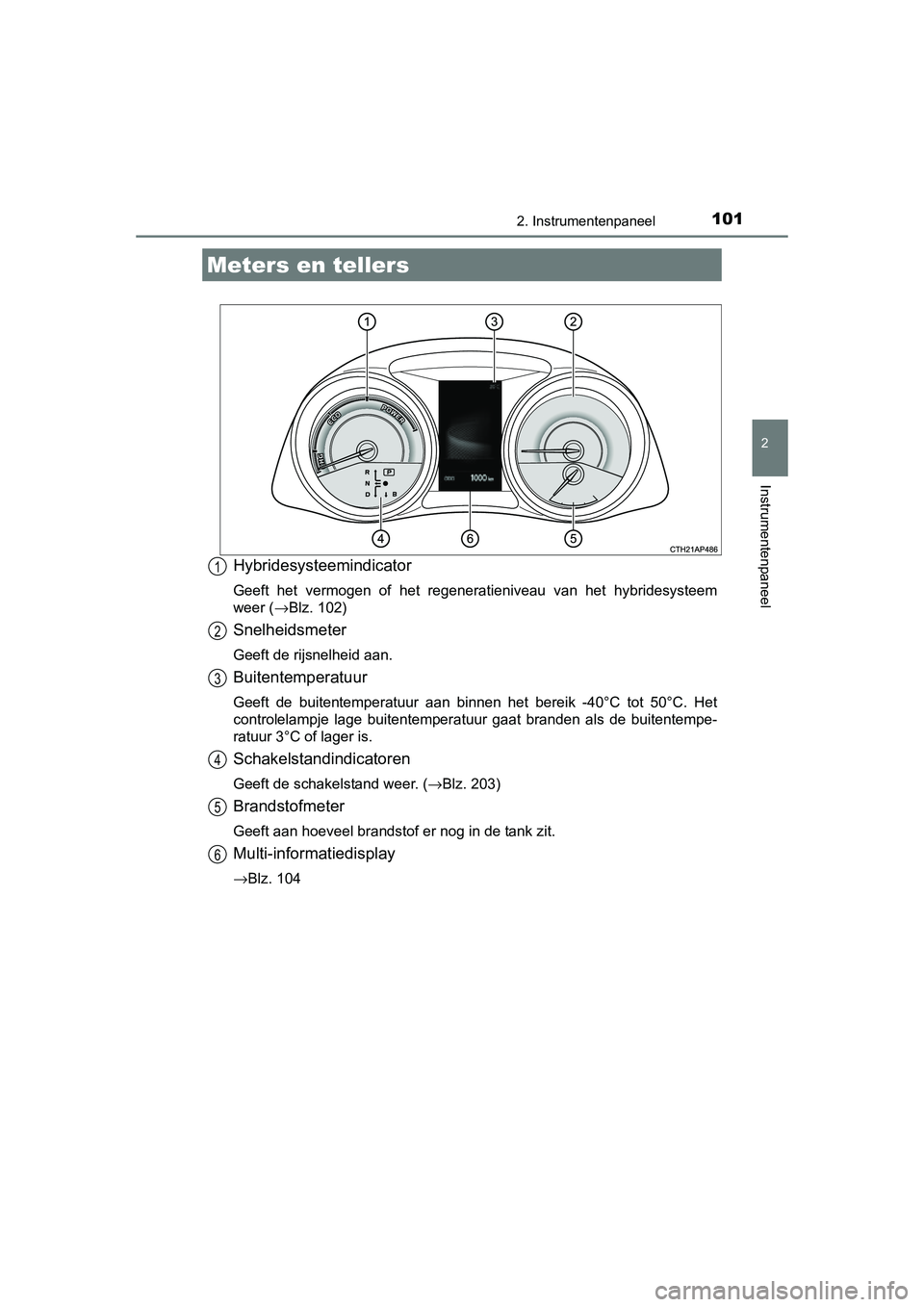

TOYOTA AURIS HYBRID 2015 Instructieboekje (in Dutch)

1012. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
Hybridesysteemindicator
Geeft het vermogen of het regeneratieniveau van het hybridesysteem
weer (→Blz. 102)
Snelheidsmeter
Geeft de rijsnelheid aan.
Buitentemperatuur
Geeft de buitentemperatuur aan binnen het bereik -40°C tot 50°C. Het
controlelampje lage buitentemperatuur gaat branden als de buitentempe-
ratuur 3°C of lager is.
Schakelstandindicatoren
Geeft de schakelstand weer. ( →Blz. 203)
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank zit.
Multi-informatiedisplay
→Blz. 104
Meters en tellers
1
2
3
4
5
6
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 101 Friday, April 24, 2015 10:36 AM

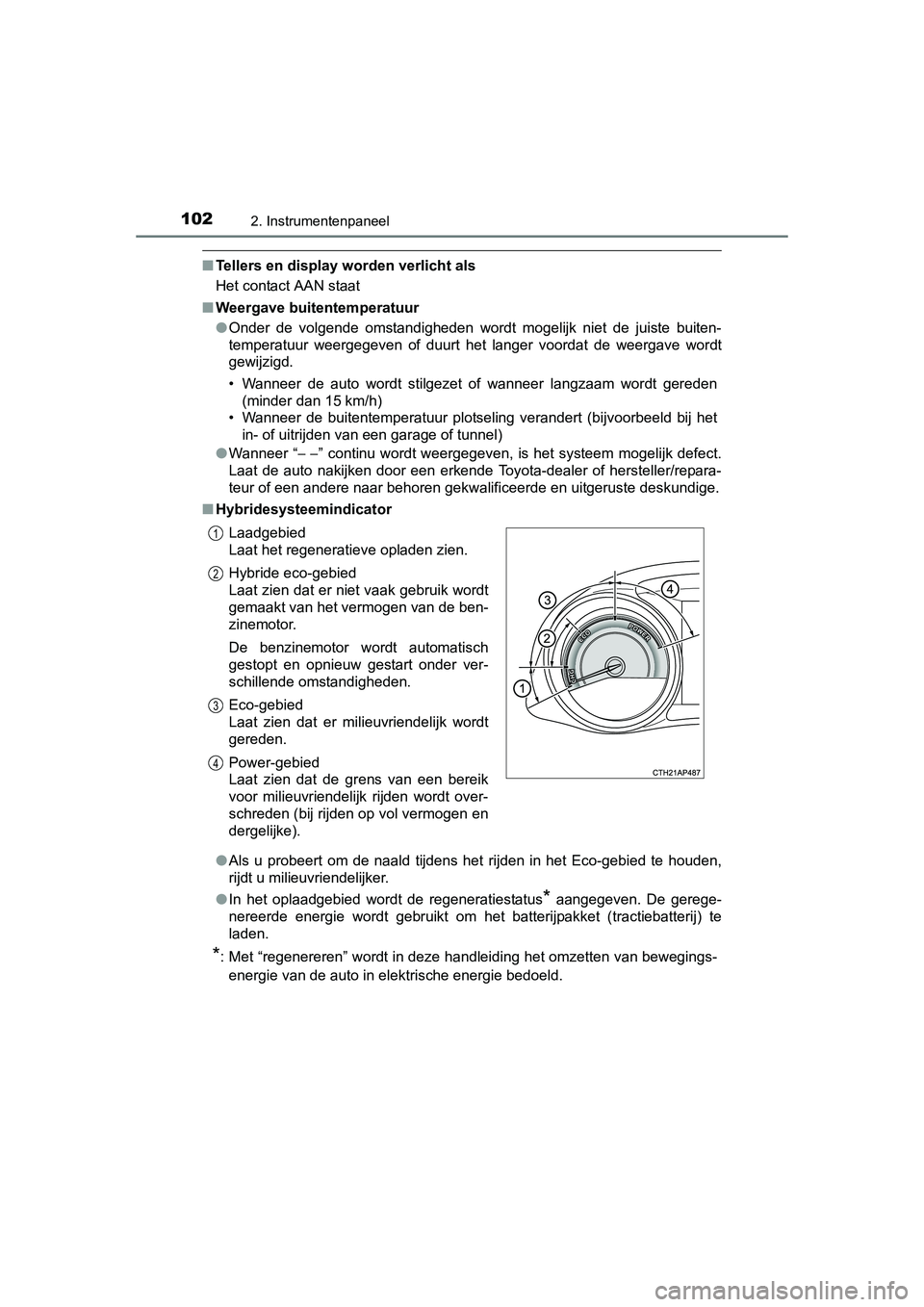

1022. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
■Tellers en display worden verlicht als
Het contact AAN staat
■ Weergave buitentemperatuur
●Onder de volgende omstandigheden wordt mogelijk niet de juiste buiten-
temperatuur weergegeven of duurt het langer voordat de weergave wordt
gewijzigd.
• Wanneer de auto wordt stilgezet of wanneer langzaam wordt gereden
(minder dan 15 km/h)
• Wanneer de buitentemperatuur plotseling verandert (bijvoorbeeld bij het
in- of uitrijden van een garage of tunnel)
● Wanneer “ − −” continu wordt weergegeven, is het systeem mogelijk defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Hybridesysteemindicator
●Als u probeert om de naald tijdens het rijden in het Eco-gebied te houden,
rijdt u milieuvriendelijker.
● In het oplaadgebied wordt de regeneratiestatus
* aangegeven. De gerege-
nereerde energie wordt gebruikt om het batterijpakket (tractiebatterij) te
laden.
*: Met “regenereren” wordt in deze handleiding het omzetten van bewegings-
energie van de auto in elektrische energie bedoeld. Laadgebied
Laat het regeneratieve opladen zien.
Hybride eco-gebied
Laat zien dat er niet vaak gebruik wordt
gemaakt van het vermogen van de ben-
zinemotor.
De benzinemotor wordt automatisch
gestopt en opnieuw gestart onder ver-
schillende omstandigheden.
Eco-gebied
Laat zien dat er milieuvriendelijk wordt
gereden.
Power-gebied
Laat zien dat de grens van een bereik
voor milieuvriendelijk rijden wordt over-
schreden (bij rijden op vol vermogen en
dergelijke).
1
2
3
4
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 102 Friday, April 24, 2015 10:36 AM

1032. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
■Motortoerental
Bij hybrideauto's wordt het motortoerental nauwkeurig aangestuurd, vooral
om het brandstofverbruik te verlagen en de uitstoot van schadelijke stoffen te
beperken.
Het kan voorkomen dat het weergegeven motortoerental varieert, terwijl de
rijomstandigheden gelijk blijven.
OPMERKING
■Voorkomen van schade aan de moto r en onderdelen van de motor
Als het waarschuwingslampje hoge koelvloeistoftemperatuur wordt
getoond, kan de motor oververhit zijn. Breng in dat geval de auto zo snel
mogelijk op een veilige plaats tot stilstand en controleer het hybridesysteem
nadat dit volledig is afgekoeld. ( →Blz. 518)
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 103 Friday, April 24, 2015 10:36 AM

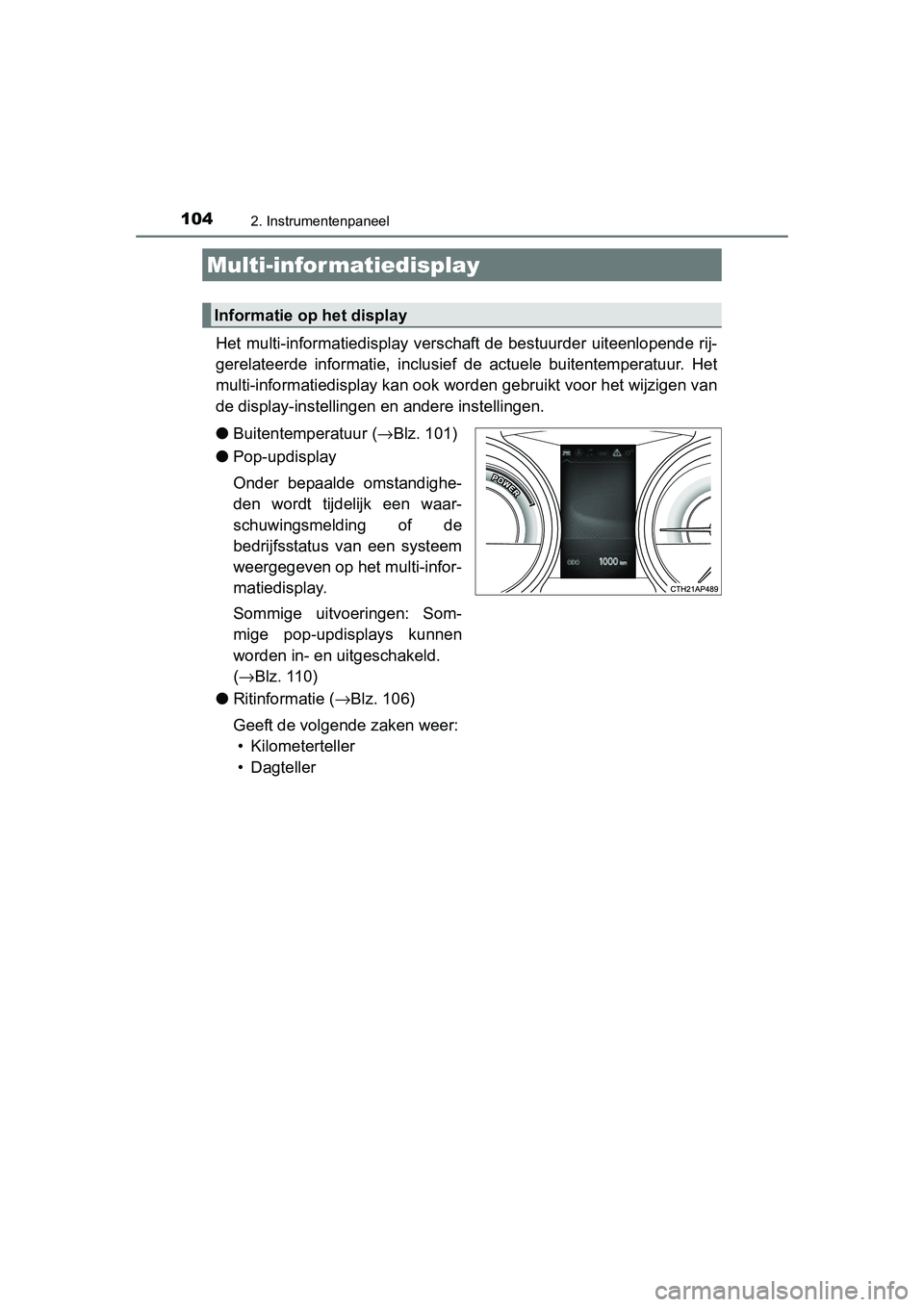

1042. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
Het multi-informatiedisplay verschaft de bestuurder uiteenlopende rij-
gerelateerde informatie, inclusie f de actuele buitentemperatuur. Het
multi-informatiedisplay kan ook wor den gebruikt voor het wijzigen van
de display-instellingen en andere instellingen.
● Buitentemperatuur ( →Blz. 101)
● Pop-updisplay
Onder bepaalde omstandighe-
den wordt tijdelijk een waar-
schuwingsmelding of de
bedrijfsstatus van een systeem
weergegeven op het multi-infor-
matiedisplay.
Sommige uitvoeringen: Som-
mige pop-updisplays kunnen
worden in- en uitgeschakeld.
(→ Blz. 110)
● Ritinformatie (→ Blz. 106)
Geeft de volgende zaken weer: • Kilometerteller
• Dagteller
Multi-infor matiedisplay
Informatie op het display
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 104 Friday, April 24, 2015 10:36 AM

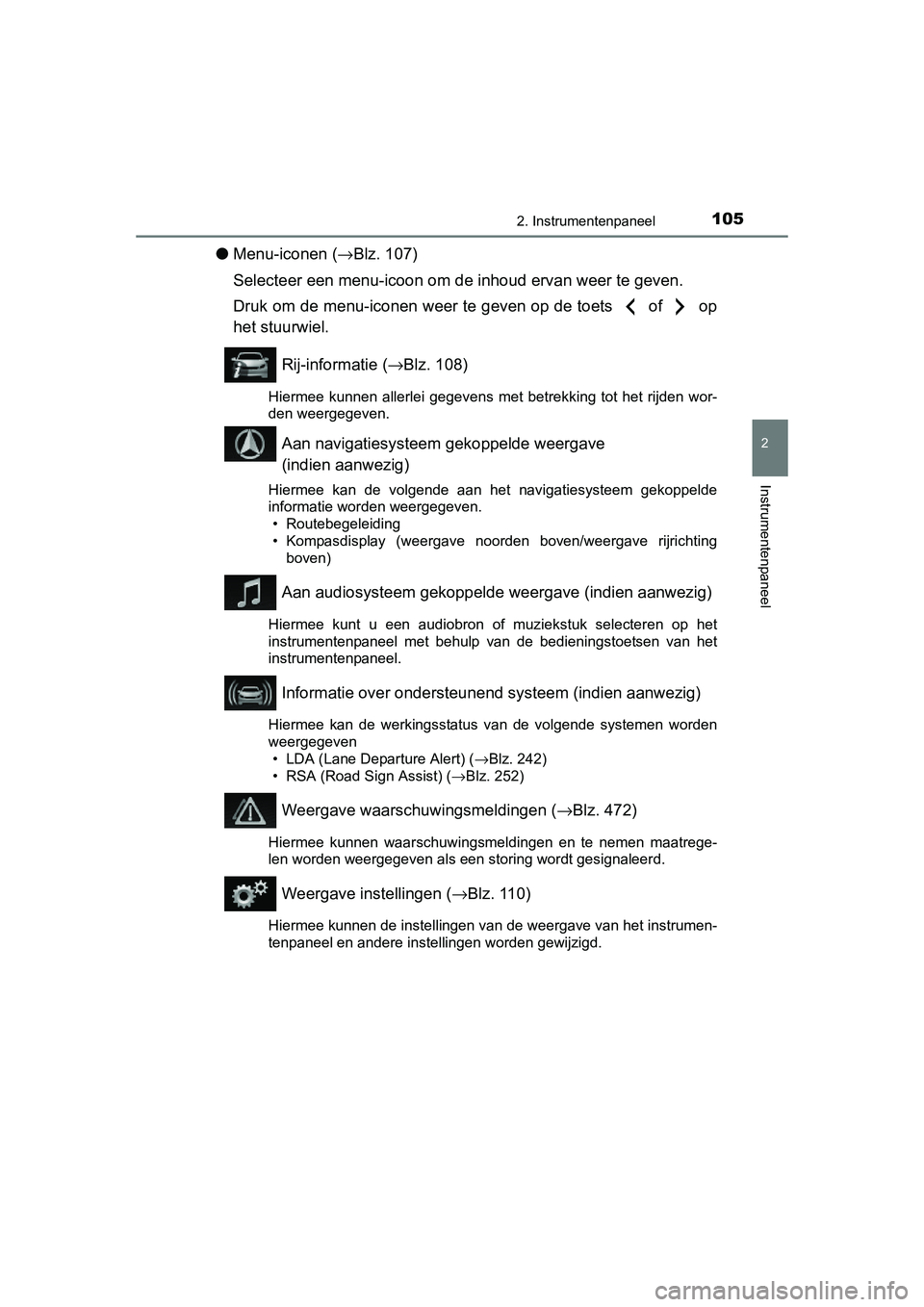

1052. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
●Menu-iconen ( →Blz. 107)
Selecteer een menu-icoon om de inhoud ervan weer te geven.
Druk om de menu-iconen weer te geven op de toets of op
het stuurwiel.
Rij-informatie ( →Blz. 108)
Hiermee kunnen allerlei gegevens met betrekking tot het rijden wor-
den weergegeven.
Aan navigatiesysteem gekoppelde weergave
(indien aanwezig)
Hiermee kan de volgende aan het navigatiesysteem gekoppelde
informatie worden weergegeven. • Routebegeleiding
• Kompasdisplay (weergave noorden boven/weergave rijrichting boven)
Aan audiosysteem gekoppelde we ergave (indien aanwezig)
Hiermee kunt u een audiobron of muziekstuk selecteren op het
instrumentenpaneel met behulp van de bedieningstoetsen van het
instrumentenpaneel.
Informatie over ondersteunend systeem (indien aanwezig)
Hiermee kan de werkingsstatus van de volgende systemen worden
weergegeven
• LDA (Lane Departure Alert) ( →Blz. 242)
• RSA (Road Sign Assist) (→Blz. 252)
Weergave waarschuwingsmeldingen ( →Blz. 472)
Hiermee kunnen waarschuwingsmeldingen en te nemen maatrege-
len worden weergegeven als een storing wordt gesignaleerd.
Weergave instellingen ( →Blz. 110)
Hiermee kunnen de instellingen van de weergave van het instrumen-
tenpaneel en andere instellingen worden gewijzigd.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 105 Friday, April 24, 2015 10:36 AM

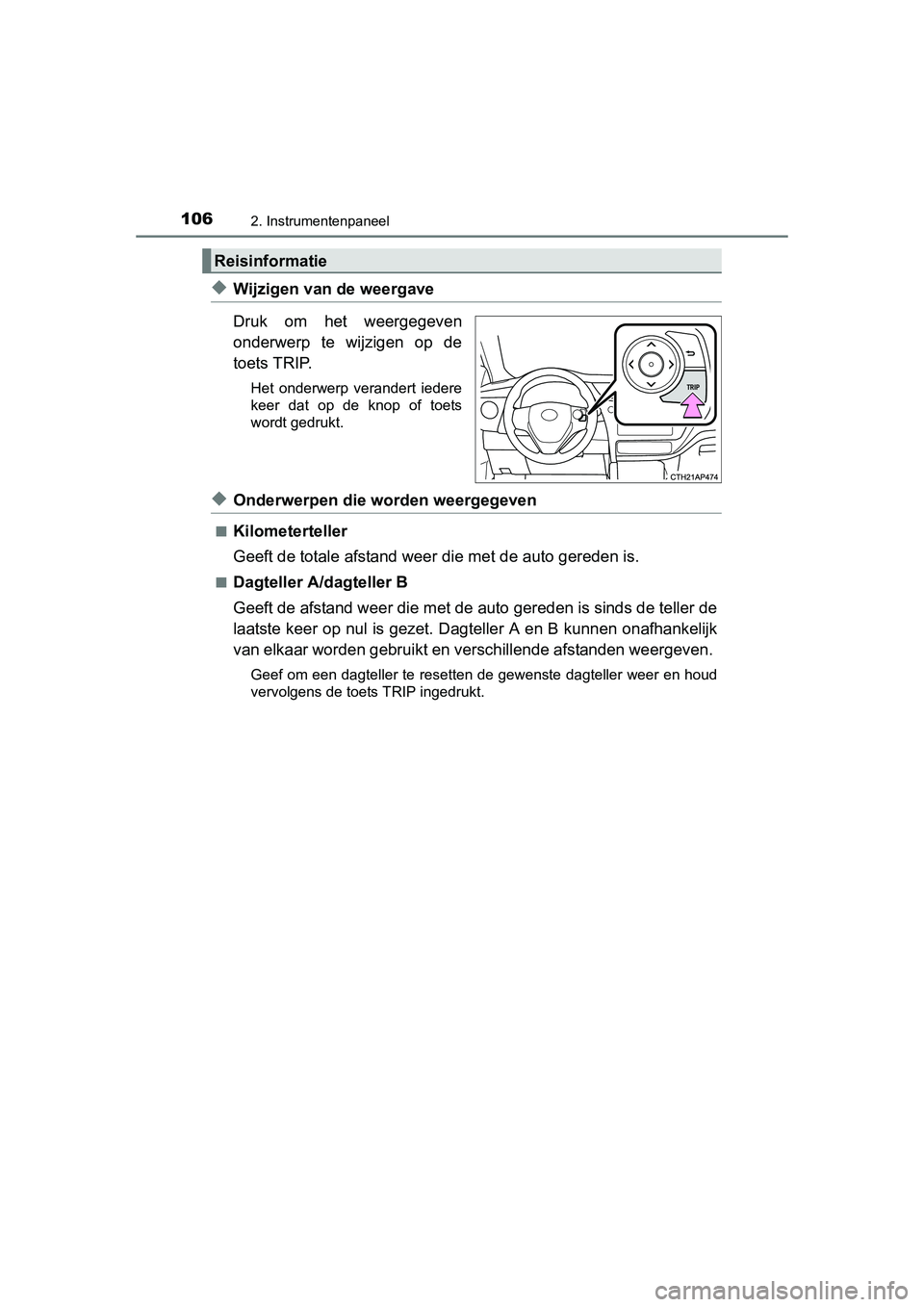

1062. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
◆Wijzigen van de weergave
Druk om het weergegeven
onderwerp te wijzigen op de
toets TRIP.
Het onderwerp verandert iedere
keer dat op de knop of toets
wordt gedrukt.
◆Onderwerpen die worden weergegeven
■Kilometerteller
Geeft de totale afstand weer die met de auto gereden is.
■Dagteller A/dagteller B
Geeft de afstand weer die met de auto gereden is sinds de teller de
laatste keer op nul is gezet. Dagteller A en B kunnen onafhankelijk
van elkaar worden gebruikt en verschillen de afstanden weergeven.
Geef om een dagteller te resetten de gewenste dagteller weer en houd
vervolgens de toets TRIP ingedrukt.
Reisinformatie
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 106 Friday, April 24, 2015 10:36 AM

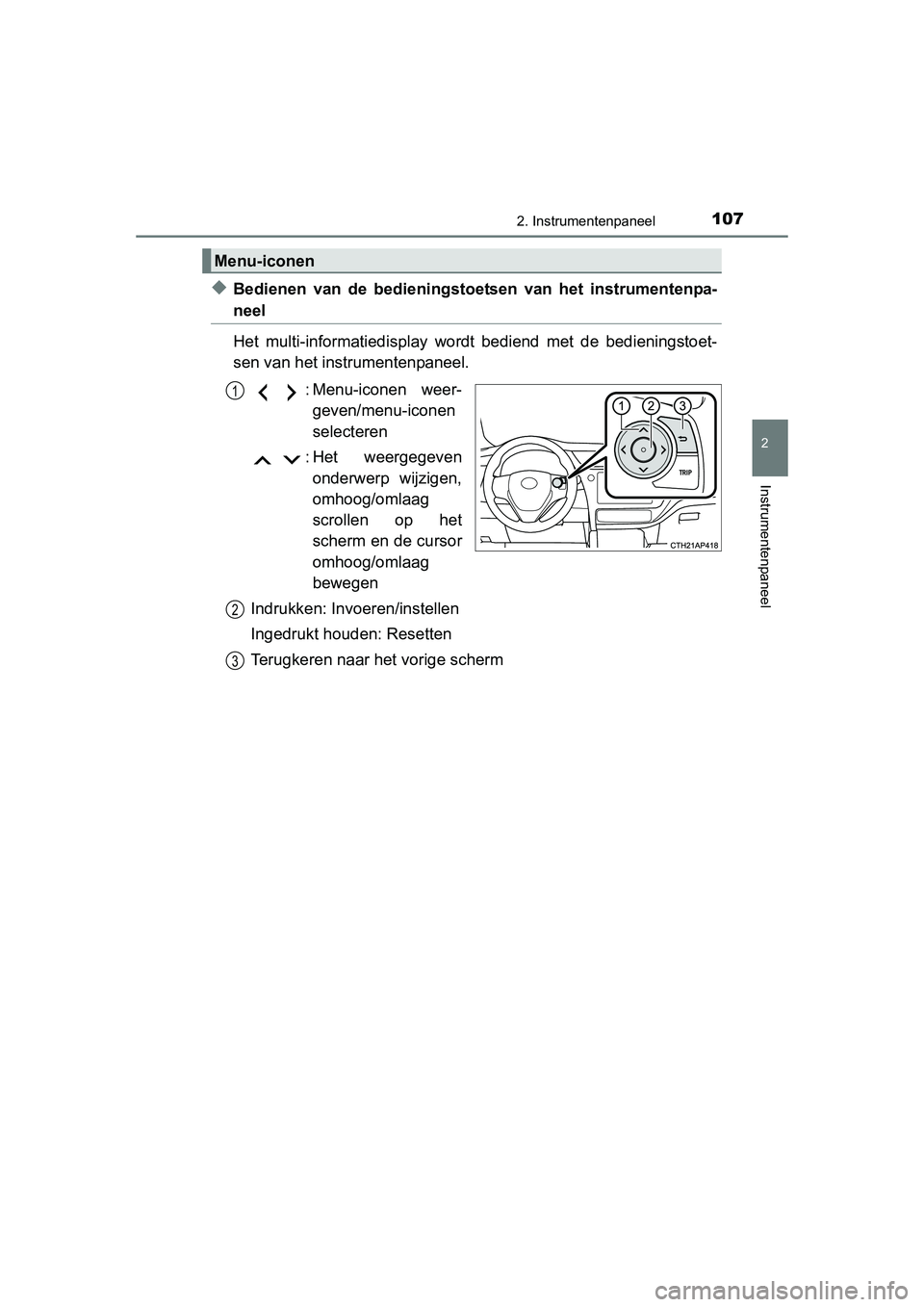

1072. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
◆Bedienen van de bedieningstoetsen van het instrumentenpa-
neel
Het multi-informatiedisplay wordt bediend met de bedieningstoet-
sen van het instrumentenpaneel.
: Menu-iconen weer-geven/menu-iconen
selecteren
: Het weergegeven onderwerp wijzigen,
omhoog/omlaag
scrollen op het
scherm en de cursor
omhoog/omlaag
bewegen
Indrukken: Invoeren/instellen
Ingedrukt houden: Resetten
Terugkeren naar het vorige scherm
Menu-iconen
1
2
3
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 107 Friday, April 24, 2015 10:36 AM

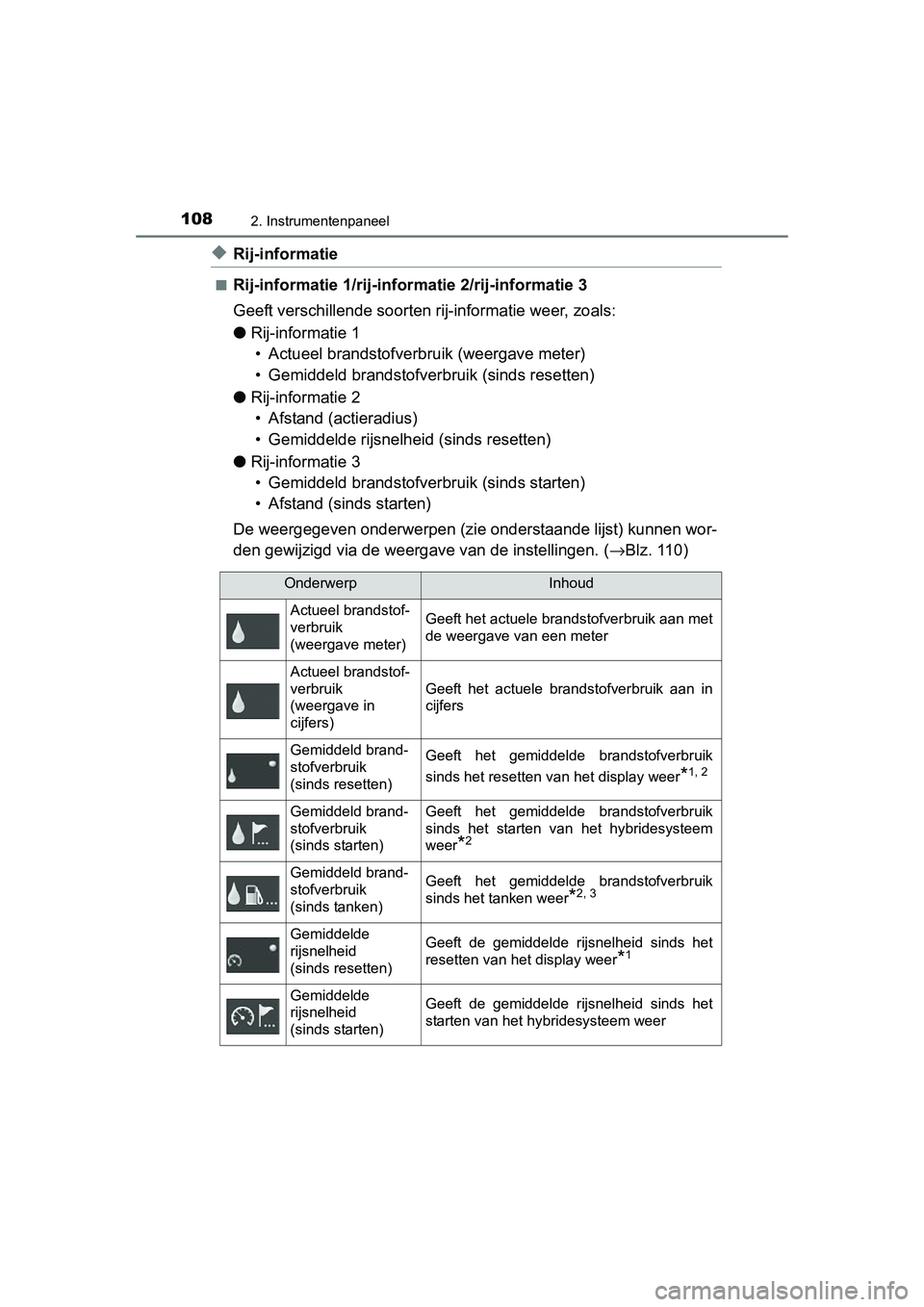

1082. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
◆Rij-informatie
■Rij-informatie 1/rij-informatie 2/rij-informatie 3
Geeft verschillende soorten rij-informatie weer, zoals:
● Rij-informatie 1
• Actueel brandstofverbruik (weergave meter)
• Gemiddeld brandstofver bruik (sinds resetten)
● Rij-informatie 2
• Afstand (actieradius)
• Gemiddelde rijsnelheid (sinds resetten)
● Rij-informatie 3
• Gemiddeld brandstofverbruik (sinds starten)
• Afstand (sinds starten)
De weergegeven onderwerpen (zie onderstaande lijst) kunnen wor-
den gewijzigd via de weergave van de instellingen. ( →Blz. 110)
OnderwerpInhoud
Actueel brandstof-
verbruik
(weergave meter) Geeft het actuele brandstofverbruik aan met
de weergave van een meter
Actueel brandstof-
verbruik
(weergave in
cijfers)
Geeft het actuele brandstofverbruik aan in
cijfers
Gemiddeld brand-
stofverbruik
(sinds resetten)Geeft het gemiddelde brandstofverbruik
sinds het resetten van het display weer
*1, 2
Gemiddeld brand-
stofverbruik
(sinds starten)Geeft het gemiddelde brandstofverbruik
sinds het starten van het hybridesysteem
weer
*2
Gemiddeld brand-
stofverbruik
(sinds tanken)Geeft het gemiddelde brandstofverbruik
sinds het tanken weer
*2, 3
Gemiddelde
rijsnelheid
(sinds resetten)Geeft de gemiddelde rijsnelheid sinds het
resetten van het display weer
*1
Gemiddelde
rijsnelheid
(sinds starten)Geeft de gemiddelde rijsnelheid sinds het
starten van het hybridesysteem weer
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 108 Friday, April 24, 2015 10:36 AM

1092. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
2
Instrumentenpaneel
*1: Waarden die kunnen worden gereset worden weergegeven met een cirkel( ) in de hoek rechts boven.
Geef om te resetten het gewenste onderwerp weer en houd de toets
ingedrukt. Als beide weergegeven onderwerpen kunnen worden gereset,
wordt er een resetkeuzescherm weergegeven.
*2: Gebruik het weergegeven brandstofverbruik ter referentie.
*3: Als er een kleine hoeveelheid brandstof wordt getankt, wordt de weergavemogelijk niet bijgewerkt.
Zet tijdens het tanken het contact UIT. Als brandstof wordt getankt terwijl
het contact niet UIT staat, wordt de weergave mogelijk niet bijgewerkt.
*4: Deze afstand wordt berekend op basis van het gemiddelde brandstofver-bruik. Hierdoor kan de werkelijke afstand die nog kan worden gereden,
afwijken van de weergegeven afstand.
■
Energiemonitor
→ Blz. 113
■Digitale snelheidsmeter
Geeft de rijsnelheid weer in cijfers.
Verstreken tijd
(sinds resetten)Geeft de verstreken tijd sinds het resetten
van het display weer
*1
Verstreken tijd
(sinds starten)Geeft de verstreken tijd sinds het starten
van het hybridesysteem weer
Afstand
(actieradius)Geeft de actieradius bij de resterende hoe-
veelheid brandstof weer
*3, 4
Afstand
(sinds starten)Geeft de rijafstand weer sinds het starten
van de auto
Geen weergaveGeen onderwerp
OnderwerpInhoud
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 109 Friday, April 24, 2015 10:36 AM

1102. Instrumentenpaneel
UK AURIS_HV_HB_EE (OM12J68E)
◆Weergave instellingen
■ Gevoeligheid waarschuwing LDA (Lane Departure Alert)
(indien aanwezig)
De gevoeligheid van de waarschuwing van de LDA kan op 2 ver-
schillende niveaus worden ingesteld.
■ Toyota Parking Assist-sensor (indien aanwezig)
Hiermee kan het Toyota Parking Assist Sensor-systeem worden
geactiveerd/gedeactiveerd.
■ RSA (Road Sign Assist) (indien aanwezig)
Hiermee kan het RSA-systeem wo rden geactiveerd/gedeactiveerd.
■Regeling instrumentenverlichting
Hiermee kan de helderheid van de tellers worden ingesteld in de
nachtmodus
*
*
: Nachtmodus: →B l z . 111
■
Overige instellingen
Hiermee kunnen de volgende instellingen worden gewijzigd:
● Instellingen RSA (Road Sign Assist) setting (indien aan-
wezig) • Meldingsmethode (snelheidsoverschrijding/overige waarschu- wingen)
Hiermee kan de meldingsmethode van de volgende waarschu-
wingen worden ingesteld op geen melding/alleen display/dis-
play en zoemer.
Waarschuwing snelheidsoverschrijding:
Waarschuwt de bestuurder als de op het verkeersbord voor de
snelheidslimiet op het multi- informatiedisplay weergegeven
snelheid wordt overschreden.
Overige waarschuwingen:
Waarschuwt de bestuurder als het systeem signaleert dat uw
auto een ander voertuig inhaalt terwijl er een verkeersbord
voor een inhaalverbod wordt weergegeven op het multi-infor-
matiedisplay.
• Meldingsniveau snelheidsoverschrijding Hiermee kan worden ingesteld bij welke snelheidsoverschrij-
ding de waarschuwing snelheidsoverschrijding wordt geacti-
veerd als de op het verkeersbord voor de snelheidslimiet op
het multi-informatiedisplay weergegeven snelheid wordt over-
schreden.
UK AURIS_HV_HB_OM_EE_OM12J68E.book Page 110 Friday, April 24, 2015 10:36 AM
