OBSAH2
UK AURIS_HV_HB_EE (OM12J68CZ)Pro vaši informaci ...........................8
Jak číst tuto příručku ....................12
Jak vyhledat .................................13
Obrazový rejstřík ..........................14
1-1. Pro bezpečné používání
Před jízdou...........................30
Pro bezpečnou jízdu ............32
Bezpečnostní pásy ..............34
SRS airbagy.........................38
Systém manuálního
zapnutí/vypnutí airbagu .....48
Informace pro bezpečnost
dětí.....................................50
Dětské zádržné systémy......51
Instalace dětských
sedaček .............................60
Opatření týkající se
výfukových plynů...............70
1-2. Hybridní systém
Vlastnosti hybridního
systému .............................71
Pokyny pro hybridní
systém ...............................75
1-3. Zabezpečovací systém
Systém imobilizéru...............82
Alarm ...................................87
Systém dvojitého
zamykání ...........................932. Přístrojová deska
Výstražné kontrolky
a indikátory........................ 96
Přístroje a ukazatelé ......... 101
Multiinformační displej....... 104
Obrazovka monitoru
energie/spotřeby ............. 113
3-1. Informace o klíčích
Klíče .................................. 118
3-2. Otevírání, zavírání a zamykání
dveří
Boční dveře ....................... 122
Zadní dveře ....................... 127
Systém bezklíčového
nastupování a startování .. 132
Tlačítkové startování ......... 146
3-3. Seřízení sedadel
Přední sedadla .................. 157
Zadní sedadla ................... 159
Opěrky hlavy ..................... 161
3-4. Seřízení volantu a zrcátek
Volant ................................ 163
Vnitřní zpětné zrcátko ....... 165
Vnější zpětná zrcátka ........ 167
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna .. 170
1Bezpečnost a zabezpečení
2Přístrojová deska
3Ovládání jednotlivých
komponentů

9
UK AURIS_HV_HB_EE (OM12J68CZ)
Instalace systému RF vysíla če do vašeho vozidla by mohla ovlivnit elektro-
nické systémy, nap ř.:
● Systém vícebodového vstřikování paliva/systém sekvenčního vícebodového
vst řikování paliva
● Systém tempomatu (je-li ve výbavě)
● Protiblokovací brzdový systém
● Systém SRS airbagů
● Systém předepínačů bezpečnostních pásů
● Toyota Safety Sense (je-li ve výbavě)
Ov ěřte bezpečnostní opatření nebo speciální pokyny týkající se instalace
systému RF vysíla če u kteréhokoliv autorizovaného prodejce nebo v servisu
Toyota, nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
Další informace týka jící se frekvenčních pásem, úrovní výkonu, umístění antén
a instala čních pokynů pro instalaci RF vysílačů, jsou dostupné na požádání
u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného
ř ádně kvalifikovaného a vybaveného odborníka.
Vysokonap ěťové díly a kabely hybridních vozidel vysílají přibližně stejné
množství elektromagnetických vln, jako b ěžná motorová vozidla nebo domácí
elektronické spot řebiče, přestože jsou elektromagneticky odstíněny.
P ři příjmu radiofrekvenčního vysílače (RF vysílače) se může objevit nechtěný
šum.
SRS airbagy a p ředepínače bezpečnostních pásů ve vašem vozidle obsahují
výbušné chemické látky. Pokud jsou airbagy a p ředepínače bezpečnostních
pás ů ponechány ve vozidle při jeho likvidaci, mohou způsobit nehodu, jako je
požár. Ujist ěte se proto, zda před likvidací vozidla jsou systémy SRS airbagů
a p ředepínačů bezpečnostních pásů z vozidla demontovány a zlikvidovány
kvalifikovaným servisem nebo autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Instalace systému RF vysílače
Likvidace vašeho vozidla
Ve vašem vozidle jsou použity baterie a/nebo akumulátory. Nelikvidujte je
vyhozením do okolního prost ředí, ale využijte vhodné sběrné systémy
(Sm ěrnice 2006/66/ES).

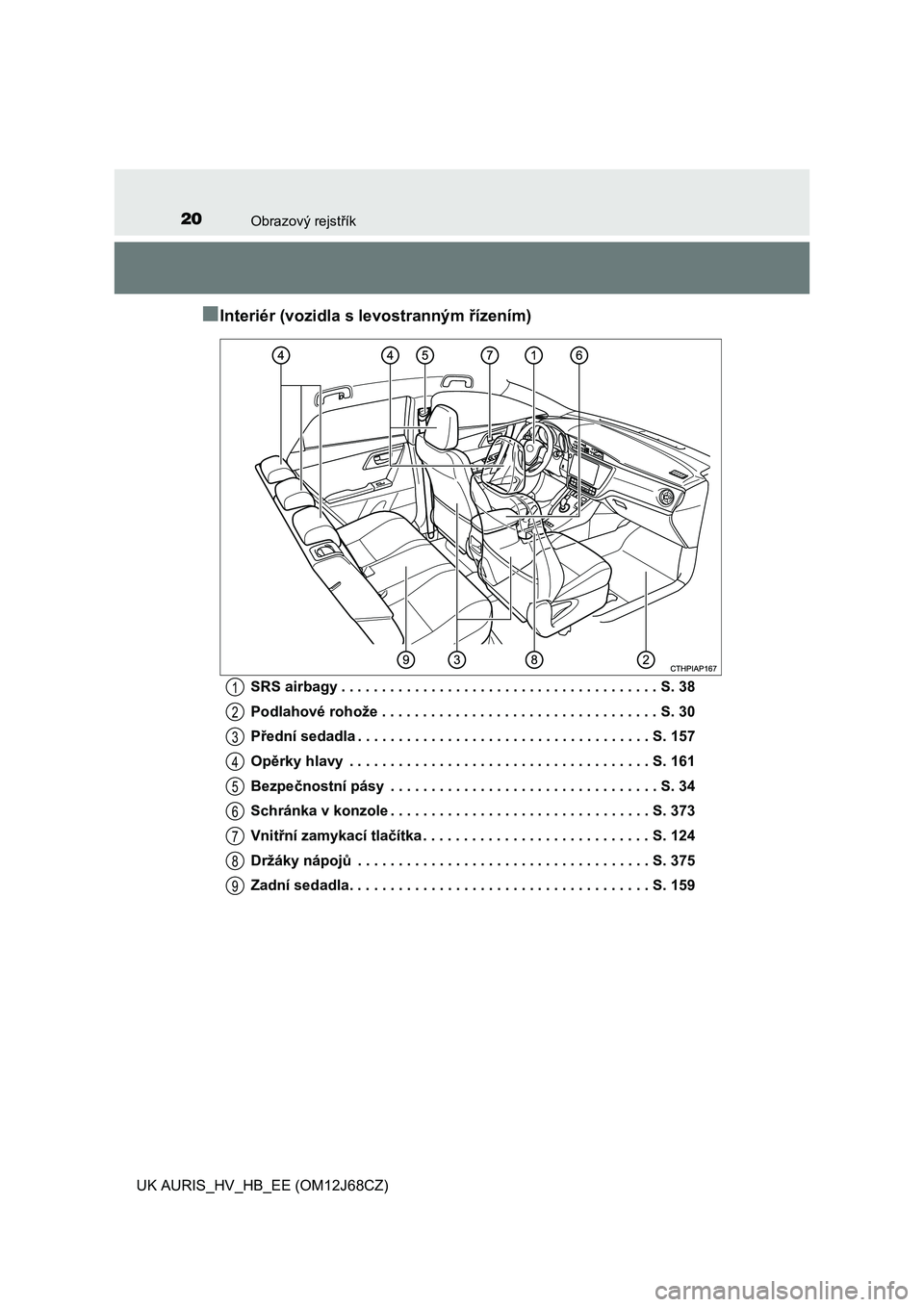

20Obrazový rejstřík
UK AURIS_HV_HB_EE (OM12J68CZ)
■Interiér (vozidla s levostranným řízením)
SRS airbagy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 38
Podlahové rohože . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 30
Přední sedadla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 157
Opěrky hlavy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 161
Bezpečnostní pásy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Schránka v konzole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 373
Vnitřní zamykací tlačítka . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 124
Držáky nápojů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 375
Zadní sedadla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 1591
2
3
4
5
6
7
8
9

21Obrazový rejstřík
UK AURIS_HV_HB_EE (OM12J68CZ)Vnitřní zpětné zrcátko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165
Sluneční clony
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 383
Kosmetická zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 383
Kosmetické lampičky
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 369
Vnitřní lampičky/osobní lampičky . . . . . . . . . . . . . . . . S. 369, 370
Spínač clony panoramatické střechy
*2. . . . . . . . . . . . . . . . S. 387
Příruční schránky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 376
Přídržná madla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 386
1
2
3
4
5
6
7
8
*1: NIKDY nepoužívejte dětskou sedač-
ku orientovanou dozadu na sedadle
chráněném AKTIVNÍM AIRBAGEM
umístěným před ní, může dojít
k USMRCENÍ nebo VÁŽNÉMU ZRA-
NĚNÍ DÍTĚTE. (S. 68)
*2: Je-li ve výbavě

26Obrazový rejstřík
UK AURIS_HV_HB_EE (OM12J68CZ)
■Interiér (vozidla s pravostranným řízením)
SRS airbagy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 38
Podlahové rohože . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 30
Přední sedadla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 157
Opěrky hlavy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 161
Bezpečnostní pásy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Schránka v konzole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 373
Vnitřní zamykací tlačítka . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 124
Držáky nápojů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 375
Zadní sedadla. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 1591
2
3
4
5
6
7
8
9

27Obrazový rejstřík
UK AURIS_HV_HB_EE (OM12J68CZ)Vnitřní zpětné zrcátko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 165
Sluneční clony
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 383
Kosmetická zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 383
Kosmetické lampičky
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 369
Vnitřní lampičky/osobní lampičky . . . . . . . . . . . . . . . . S. 369, 370
Spínač clony panoramatické střechy
*2. . . . . . . . . . . . . . . . S. 387
Spínač zrušení senzoru vniknutí . . . . . . . . . . . . . . . . . . . . . . S. 90
Přídržná madla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 386
1
2
3
4
5
6
7
8
*1: NIKDY nepoužívejte dětskou sedač-
ku orientovanou dozadu na sedadle
chráněném AKTIVNÍM AIRBAGEM
umístěným před ní, může dojít
k USMRCENÍ nebo VÁŽNÉMU ZRA-
NĚNÍ DÍTĚTE. (S. 68)
*2: Je-li ve výbavě

29
1
Bezpečnost
a zabezpečení
UK AURIS_HV_HB_EE (OM12J68CZ)1-1. Pro bezpečné používání
Před jízdou........................... 30
Pro bezpečnou jízdu ............ 32
Bezpečnostní pásy .............. 34
SRS airbagy......................... 38
Systém manuálního
zapnutí/vypnutí airbagu ..... 48
Informace pro bezpečnost
dětí..................................... 50
Dětské zádržné systémy...... 51
Instalace dětských
sedaček ............................. 60
Opatření týkající se
výfukových plynů............... 70
1-2. Hybridní systém
Vlastnosti hybridního
systému ............................. 71
Pokyny pro hybridní
systém ............................... 75
1-3. Zabezpečovací systém
Systém imobilizéru............... 82
Alarm ................................... 87
Systém dvojitého
zamykání ........................... 93

381-1. Pro bezpečné používání
UK AURIS_HV_HB_EE (OM12J68CZ)
◆Čelní SRS airbagy
SRS airbag řidiče/airbag spolujezdce vpředu
Pomáhá chránit hlavu a hrudník řidiče a spolujezdce vpředu před
nárazem do součástí interiéru.
Kolenní SRS airbag řidiče
Pomáhá chránit řidiče
◆Boční a hlavové SRS airbagy
Přední boční SRS airbagy
Pomáhají chránit trup cestujících na předních sedadlech.
Hlavové SRS airbagy
Pomáhají chránit především hlavu cestujících na vnějších seda-
dlech.
SRS airbagy
SRS airbagy se nafouknou, když je vozidlo vystaveno určitému
typu silných nárazů, které mohou vážně zranit cestující. Fungují
společně s bezpečnostními pásy, aby pomohly zmírnit riziko
smrtelného nebo vážného zranění.
1
2
3
4

391-1. Pro bezpečné používání
1
Bezpečnost a zabezpečení
UK AURIS_HV_HB_EE (OM12J68CZ)
Hlavní součásti systému SRS airbagů jsou zobrazeny výše. Systém
SRS airbagů je řízen jednotkou senzorů airbagů. Když se airbagy na-
fukují, chemická reakce v nafukovačích rychle naplní airbagy netoxic-
kým plynem tak, aby pomohly zadržet pohyb cestujících.
Součásti systému SRS airbagů
Sp ín ač manuálního zapnutí/
vypnutí airbagu
Airbag spolujezdce vpředu
Přední boční airbagy
Hlavové airbagy
Indikátor "PASSENGER AIR
BAG"
Výstražná kontrolka SRS
Senzory bočního nárazu
(zadní)Airbag řidiče
Senzory bočního nárazu
(přední)
Předepínače bezpečnostních
pásů a omezovače síly
Kolenní airbag řidiče
Senzory čelního nárazu
Jednotka senzorů airbagů1
2
3
4
5
6
7
8
9
10
11
12
13

401-1. Pro bezpečné používání
UK AURIS_HV_HB_EE (OM12J68CZ)
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následující pokyny týkající se SRS airbagů.
Jejich nedodržení může způsobit smrtelné nebo vážné zranění.
●Řidič a všichni cestující ve vozidle musí být řádně připoutáni svými bez-
pečnostními pásy.
SRS airbagy jsou doplňkovým zařízením používaným spolu s bezpečnost-
ními pásy.
●SRS airbag řidiče se nafukuje značnou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy, pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu řidiče je prvních 50 - 75 mm nafuko-
vání, pak pokud zaujmete polohu 250 mm od airbagu řidiče, budete spo-
lehlivě za hranicí nebezpečí. Tato vzdálenost je měřena od středu volantu
k vaší hrudní kosti. Pokud sedíte ve vzdálenosti kratší než 250 mm, mů-
žete změnit svou jízdní polohu několika způsoby:
•Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáhli na
pedály.
•Mírně sklopte opěradlo.
Ač
koliv se konstrukce vozidel různí, mnoho řidičů může dosáhnout vzdá-
lenosti 250 mm, i když mají sedadlo posunuto úplně vpředu, pouhým
naklopením opěradla dozadu. Pokud vám sklopení opěradla znesnadní
výhled na vozovku, použijte ke zvýšení vaší polohy pevný, neklouzavý
polštář, nebo zvedněte sedadlo, pokud má vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklopte ho dolů. Tím nasměrujete airbag
proti vašemu hrudníku mimo hlavu a krk.
Sedadlo by mělo být nastaveno dle výše uvedených doporučení, přičemž
stále musíte dosáhnout na pedály, volant a dobře vidět na ovládací prvky
přístrojového panelu.
●SRS airbag spolujezdce vpředu se také nafukuje značnou silou a může
způsobit smrtelné nebo vážné zranění, zvláště tehdy, pokud je spolujez-
dec vpředu příliš blízko airbagu. Sedadlo spolujezdce vpředu by mělo být
co nejdále od airbagu, jak je to možné, s opěradlem nastaveným tak, aby
spolujezdec vpředu seděl vzpřímeně.
●Nesprávně posazení a/nebo připoutaní kojenci a děti mohou být nafukují-
cím se airbagem zabiti nebo vážně zraněni. Kojenci nebo děti, kteří jsou
p
říliš malí na to, aby mohli použít bezpečnostní pás, by měli být připoutáni
pomocí dětského zádržného systému. Toyota důrazně doporučuje, aby
všichni kojenci nebo děti byli posazeni na zadním sedadle vozidla a řádně
připoutáni. Zadní sedadla jsou pro kojence i děti bezpečnější než sedadlo
spolujezdce vpředu. (S. 51)
