4918-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa
lIlmoitus moottorin jäähdytysn esteen korkeasta lämpötilasta
(  S. 439) ilmestyy monitoiminäyttöön tai hybridijärjestelmän teho
tuntuu katoavan (esimerkik si auton nopeus ei nouse).
l "Hybridijärjestelmä on ylikuument unut. Rajoitettu teho käytössä."
näkyy monitoiminäytöllä.
l Höyryä nousee konepellin alta.
nJos monitoiminäytöllä näytetään ilmoitus moottorin jäähdytys-
nesteen korkeasta lämpötilasta
Pysäköi auto turvalliseen paikkaan ja sammuta ilmastointijärjes-
telmä ja sammuta sitten hybridijärjestelmä.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on
jäähtynyt tarpeeksi, tarkista
letkut ja jäähdytin mahdollis-
ten vuotojen varalta.Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota välit-
tömästi yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun
korjaamoon.

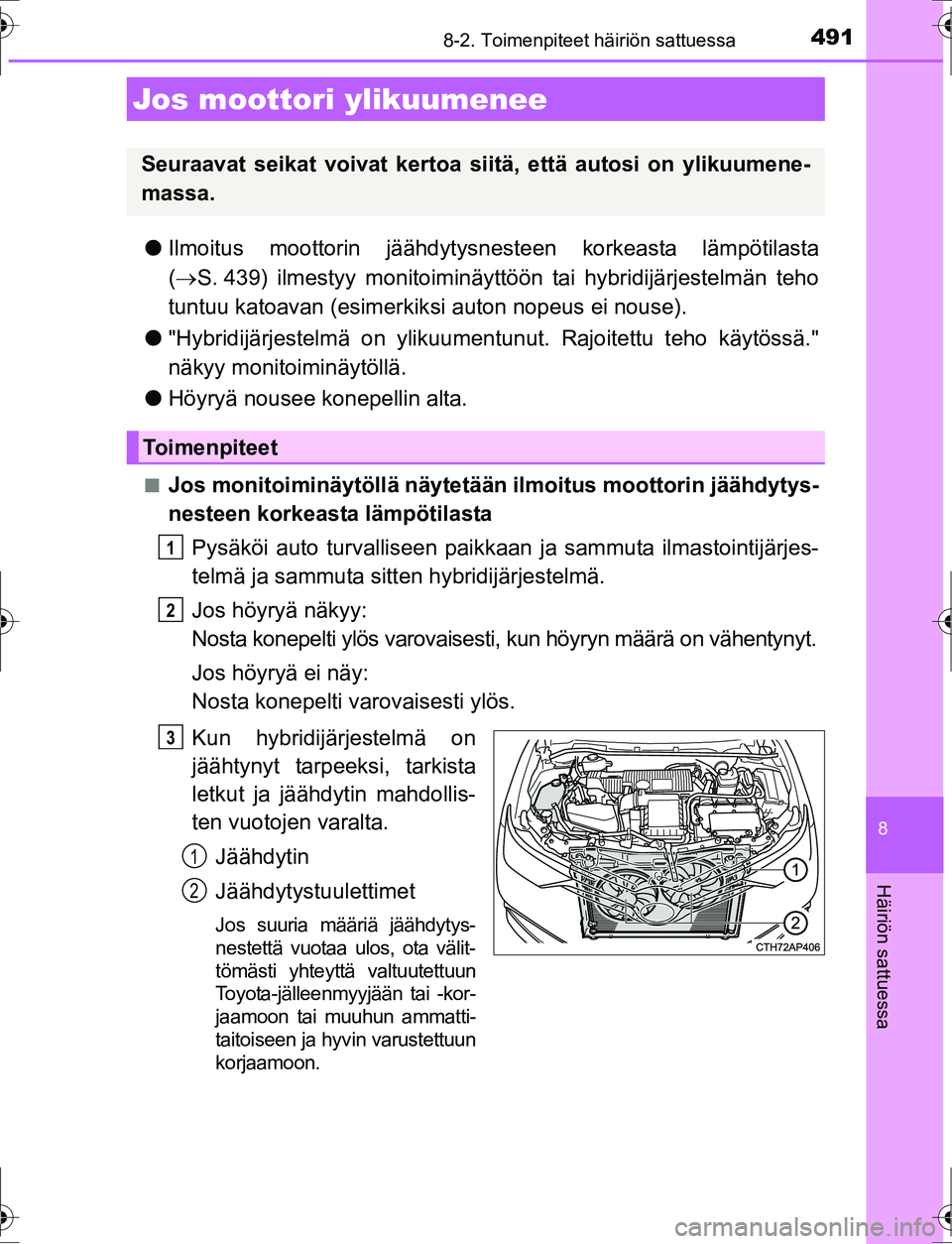

Jos moottori ylikuumenee
Seuraavat seikat voivat kertoa siitä, että autosi on ylikuumene-
massa.
To i m e n p i t e e t
1
2
3
1
2
OM12K47FI.book Page 491 Thursday, July 14, 2016 10:33 AM

4928-2. Toimenpiteet häiriön sattuessa
OM12K47FI

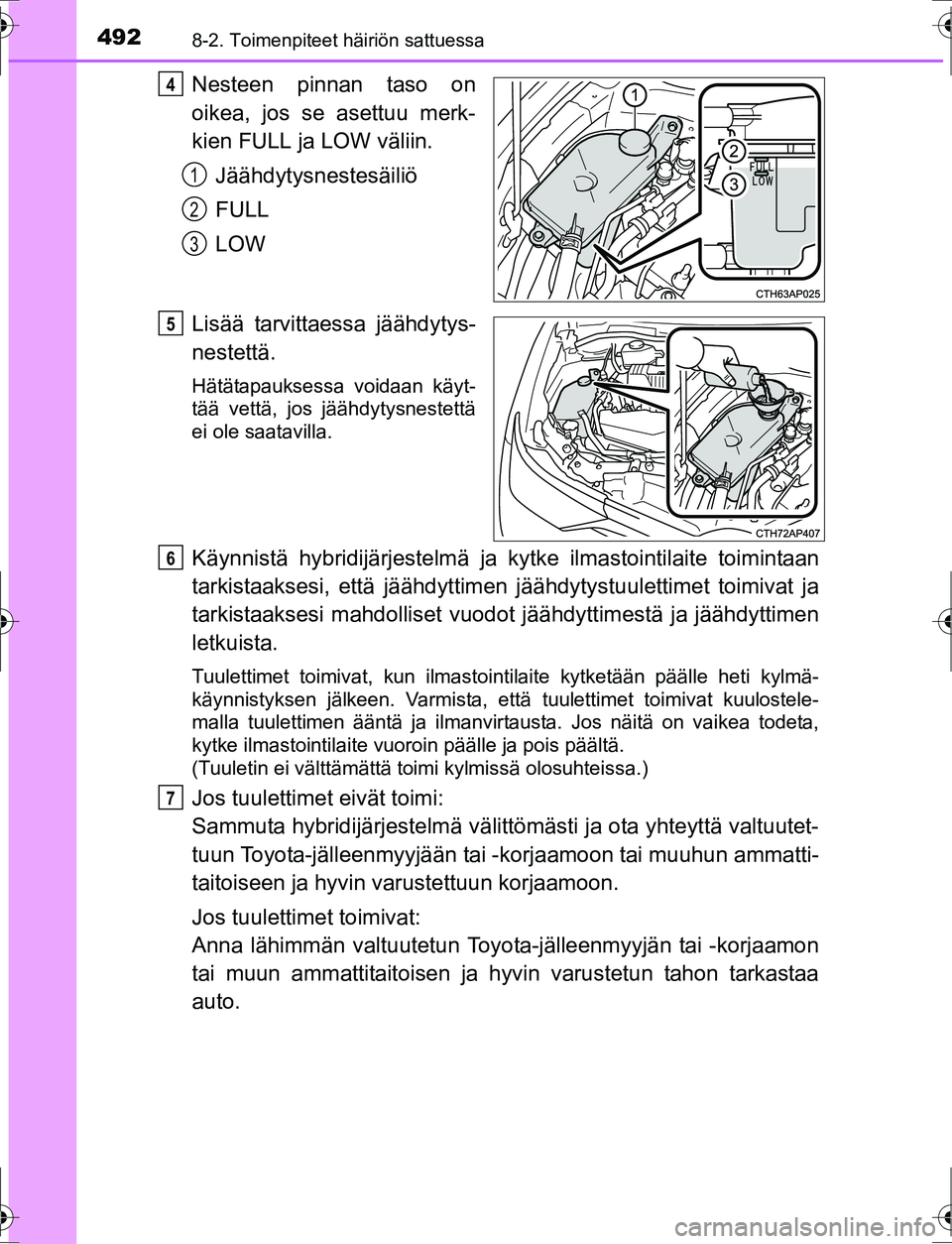

Nesteen pinnan taso on
oikea, jos se asettuu merk-
kien FULL ja LOW väliin.Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
Käynnistä hybridijärjestelmä ja ky tke ilmastointilaite toimintaan
tarkistaaksesi, että jäähdyttimen jäähdytystuulettimet toimivat ja
tarkistaaksesi mahdollis et vuodot jäähdyttimestä ja jäähdyttimen
letkuista.
Tuulettimet toimivat, kun ilmastointilaite kytketään päälle h\
eti kylmä-
käynnistyksen jälkeen. Varmista, että tuulettimet toimivat kuulostele-
malla tuulettimen ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta,
kytke ilmastointilaite vuoroin päälle ja pois päältä.
(Tuuletin ei välttämättä toimi kylmissä olosuhteissa.)
Jos tuulettimet eivät toimi:
Sammuta hybridijärjestelmä välittömästi ja ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammatti-
taitoiseen ja hyvin varustettuun korjaamoon.
Jos tuulettimet toimivat:
Anna lähimmän valtuutetun Toyo ta-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa
auto.
4
1
2
3
5
6
7
OM12K47FI.book Page 492 Thursday, July 14, 2016 10:33 AM

4938-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa

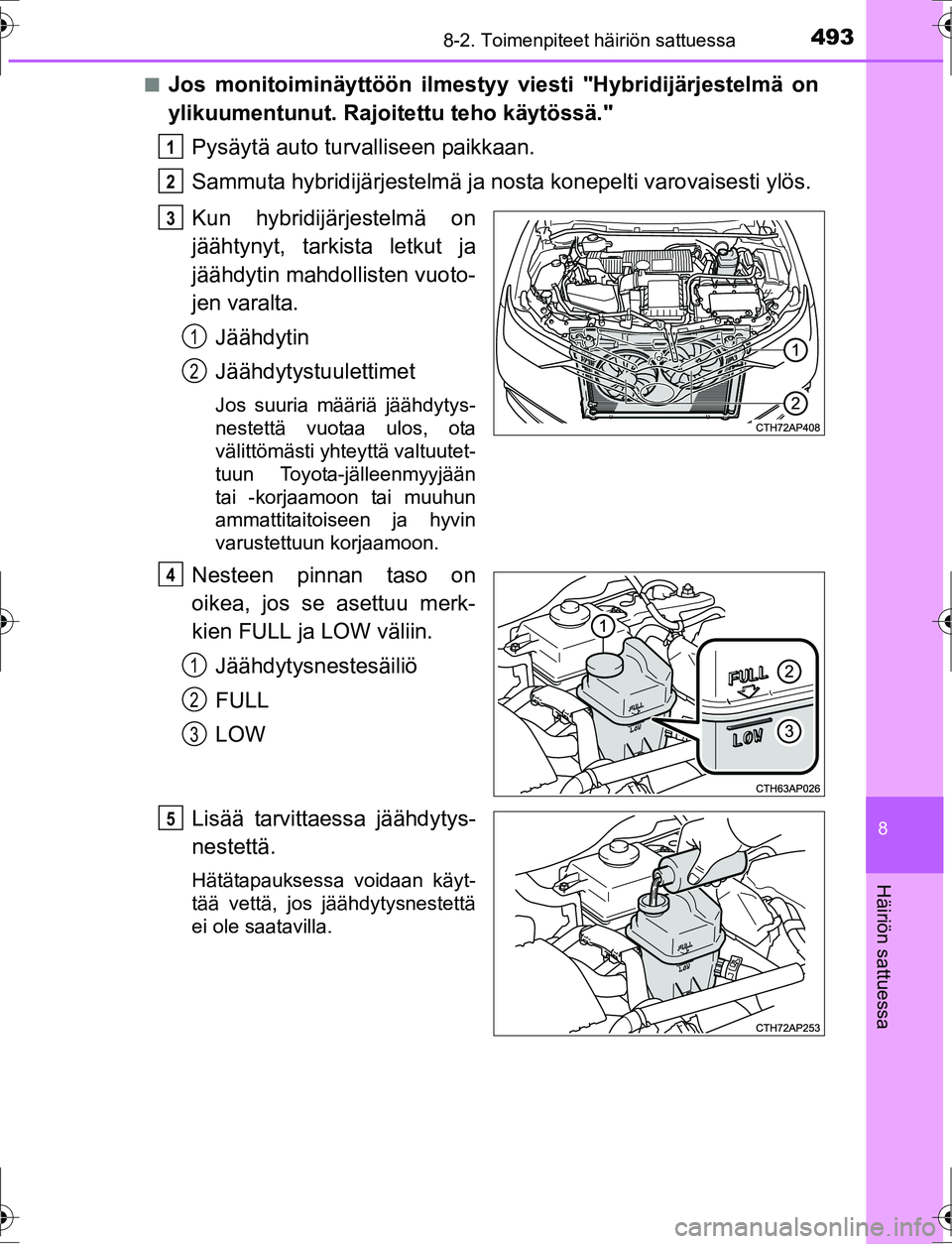

nJos monitoiminäyttöön ilmestyy viesti "Hybridijärjestelmä on
ylikuumentunut. Rajoitettu teho käytössä."
Pysäytä auto turv alliseen paikkaan.
Sammuta hybridijärjestelmä ja nosta konepelti varovaisesti ylös.
Kun hybridijärjestelmä on
jäähtynyt, tarkista letkut ja
jäähdytin mahdollisten vuoto-
jen varalta. Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytys-
nestettä vuotaa ulos, ota
välittömästi yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään
tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
Nesteen pinnan taso on
oikea, jos se asettuu merk-
kien FULL ja LOW väliin.Jäähdytysnestesäiliö
FULL
LOW
Lisää tarvittaes sa jäähdytys-
nestettä.
Hätätapauksessa voidaan käyt-
tää vettä, jos jäähdytysnestettä
ei ole saatavilla.
1
2
3
1
2
4
1
2
3
5
OM12K47FI.book Page 493 Thursday, July 14, 2016 10:33 AM

4948-2. Toimenpiteet häiriön sattuessa
OM12K47FI

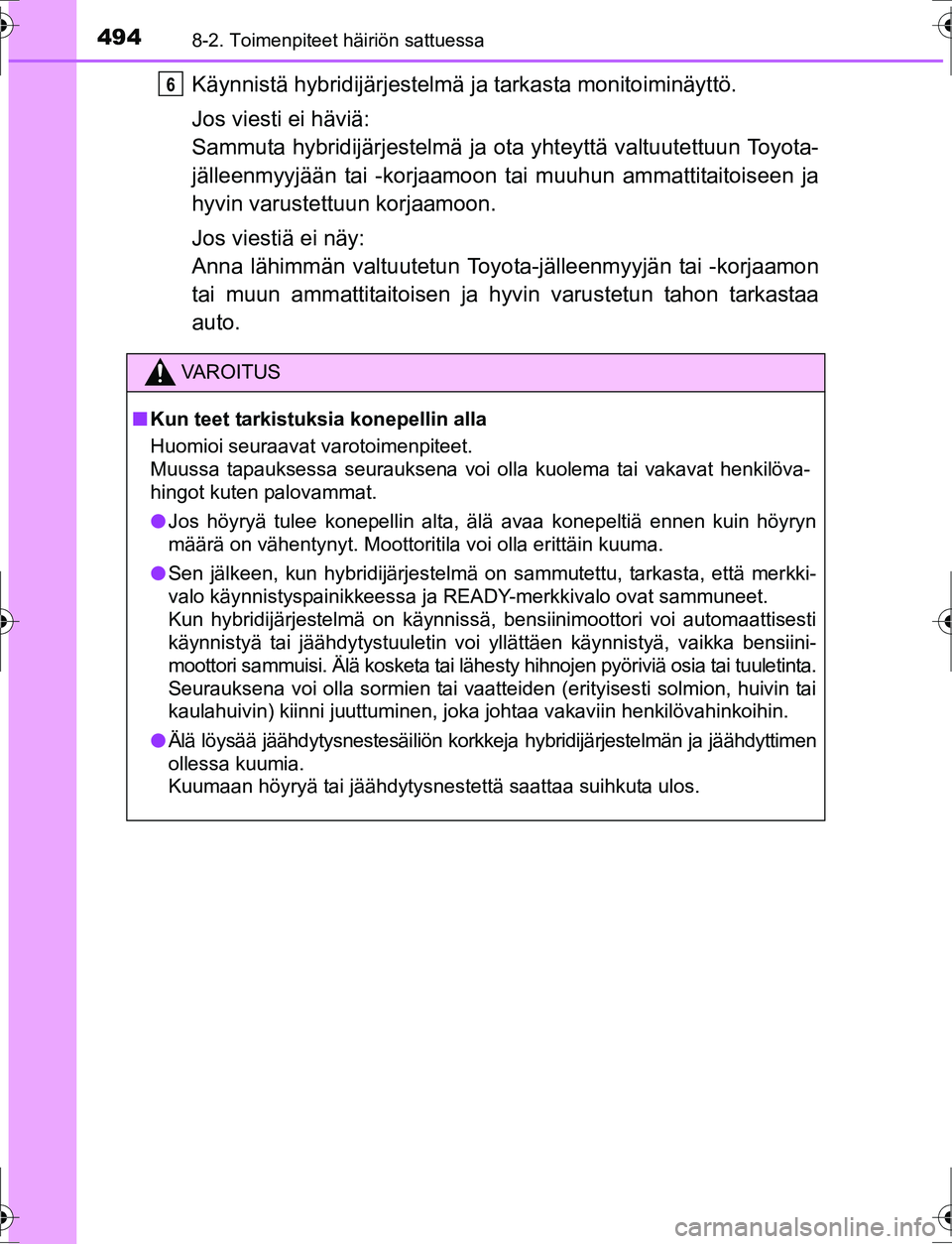

Käynnistä hybridijärjestelmä ja tarkasta monitoiminäyttö.
Jos viesti ei häviä:
Sammuta hybridijärjestelmä ja ota yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos viestiä ei näy:
Anna lähimmän valtuutetun Toyo ta-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun tahon tarkastaa
auto.
VA R O I T U S
n Kun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot kuten palovammat.
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
l Sen jälkeen, kun hybridijärjestelmä on sammutettu, tarkasta, että merkki-
valo käynnistyspainikkeessa ja READY-merkkivalo ovat sammuneet.
Kun hybridijärjestelmä on käynnissä, bensiinimoottori voi automaattisesti
käynnistyä tai jäähdytystuuletin voi yllättäen käynnistyä, vaikka \
bensiini-
moottori sammuisi. Älä kosketa tai lähesty hihnojen pyöriviä osia tai tuuletinta.
Seurauksena voi olla sormien tai vaatteiden (erityisesti solmion, huivin tai
kaulahuivin) kiinni juuttuminen, joka johtaa vakaviin henkilövahinkoihin.
l Älä löysää jäähdytysnestesäiliön korkkeja hybridijärjestelmän ja jäähdyttimen
ollessa kuumia.
Kuumaan höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
6
OM12K47FI.book Page 494 Thursday, July 14, 2016 10:33 AM

4958-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa
HUOMAA
nMoottorin/tehonsäätöyksi kön jäähdytysneste
Lisää jäähdytysnestettä hitaasti sen jälkeen kun hybridijärjestelmä on riittävästi
jäähtynyt. Kylmän jäähdytysnesteen liian nopea lisääminen voi aiheuttaa
vahinkoa hybridijärjestelmälle.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
l Estä vieraiden aineiden joutuminen jäähdytysnesteen sekaan (ku\
ten
hiekka tai pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM12K47FI.book Page 495 Thursday, July 14, 2016 10:33 AM

4968-2. Toimenpiteet häiriön sattuessa
OM12K47FI
Kytke seisontajarru. Valitse P-vaihdeasento ja sammuta hybridijär-
jestelmä.
Poista muta, lumi tai hiekka kiinnijuuttuneen etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä hybridijärjestelmä uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R ja vapauta seisontajarru.
Sitten varovaisuutta noudattaen paina kaasupoljinta.
nJos auton irrottaminen on hankalaa

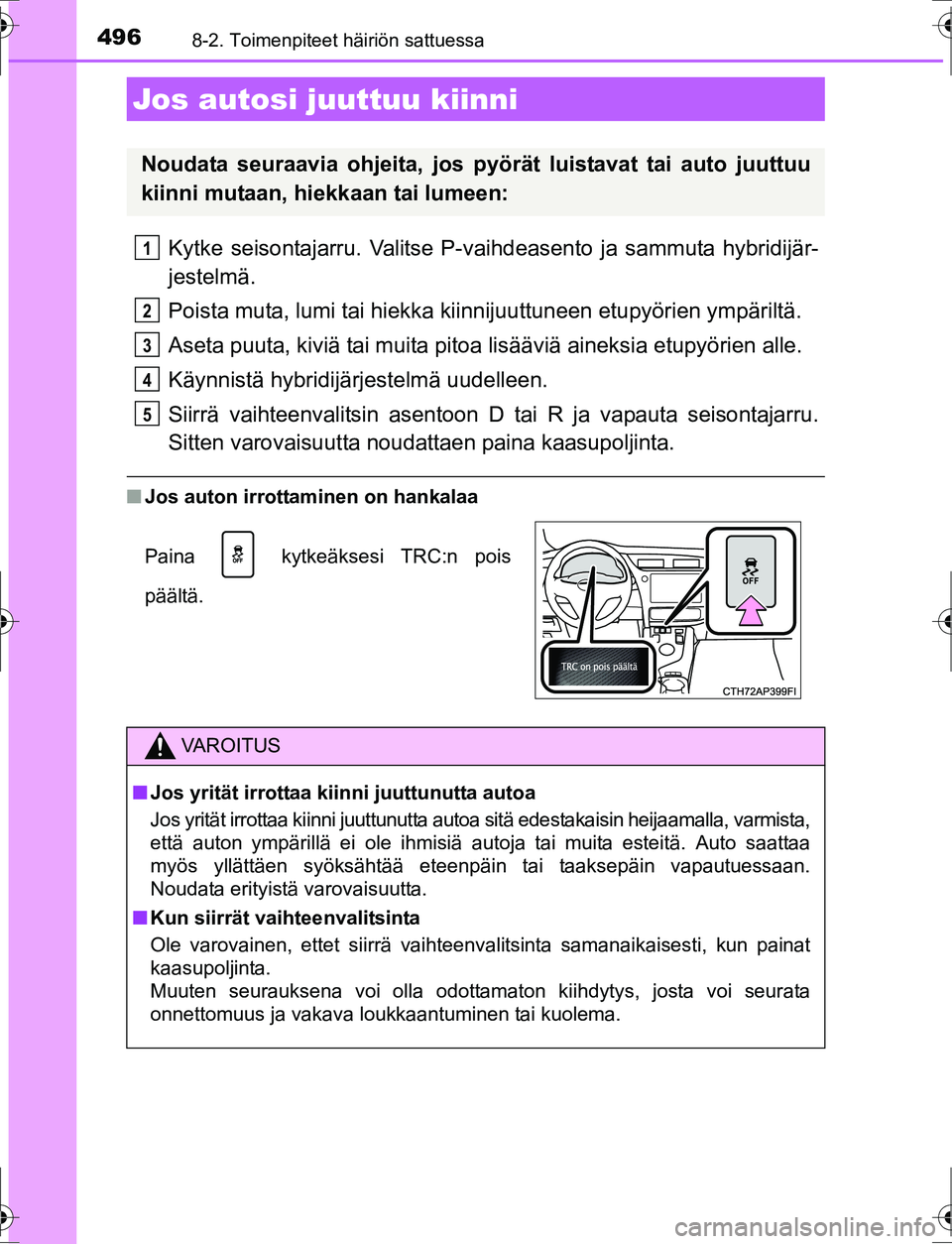

Jos autosi juuttuu kiinni
Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois
päältä.
VA R O I T U S
nJos yrität irrottaa kiin ni juuttunutta autoa
Jos yrität irrottaa kiinni juuttunutta autoa sitä edestakaisin heijaamalla, varmista,
että auton ympärillä ei ole ihmisiä autoja tai muita esteitä. Auto saattaa
myös yllättäen syöksähtää eteenpäin tai taaksepäin vapautuessaan.
Noudata erityistä varovaisuutta.
n Kun siirrät vaihteenvalitsinta
Ole varovainen, ettet siirrä vaihteenvalitsinta samanaikaisesti, kun painat
kaasupoljinta.
Muuten seurauksena voi olla odottamaton kiihdytys, josta voi seurata
onnettomuus ja vakava loukkaantuminen tai kuolema.
1
2
3
4
5
OM12K47FI.book Page 496 Thursday, July 14, 2016 10:33 AM

4978-2. Toimenpiteet häiriön sattuessa
OM12K47FI
8
Häiriön sattuessa

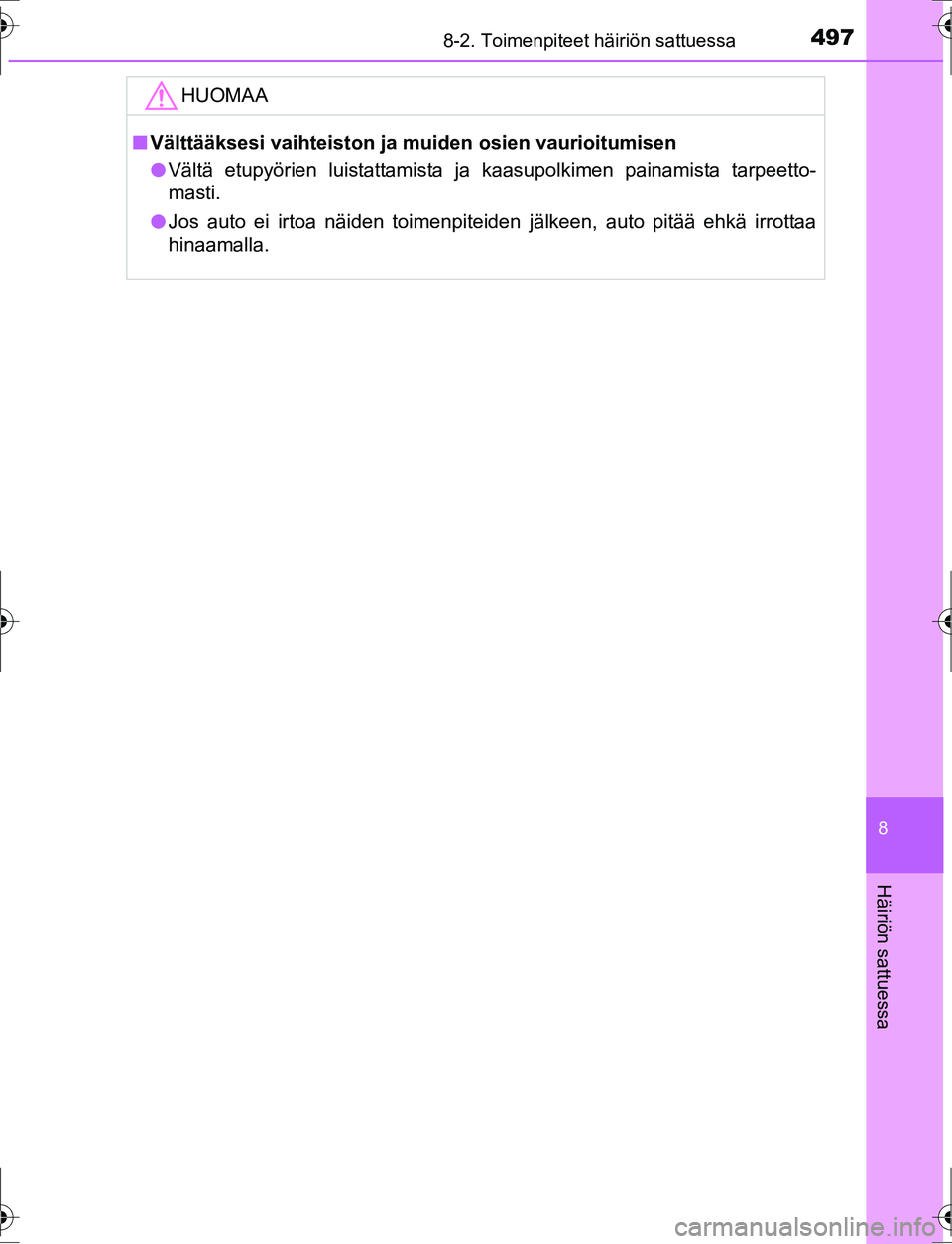

HUOMAA
nVälttääksesi vaihteiston ja muiden osien vaurioitumisen
l Vältä etupyörien luistattamista ja kaasupolkimen painamista tarpeetto-
masti.
l Jos auto ei irtoa näiden toimenpiteiden jälkeen, auto pitää \
ehkä irrottaa
hinaamalla.
OM12K47FI.book Page 497 Thursday, July 14, 2016 10:33 AM

4988-2. Toimenpiteet häiriön sattuessa
OM12K47FI
OM12K47FI.book Page 498 Thursday, July 14, 2016 10:33 AM

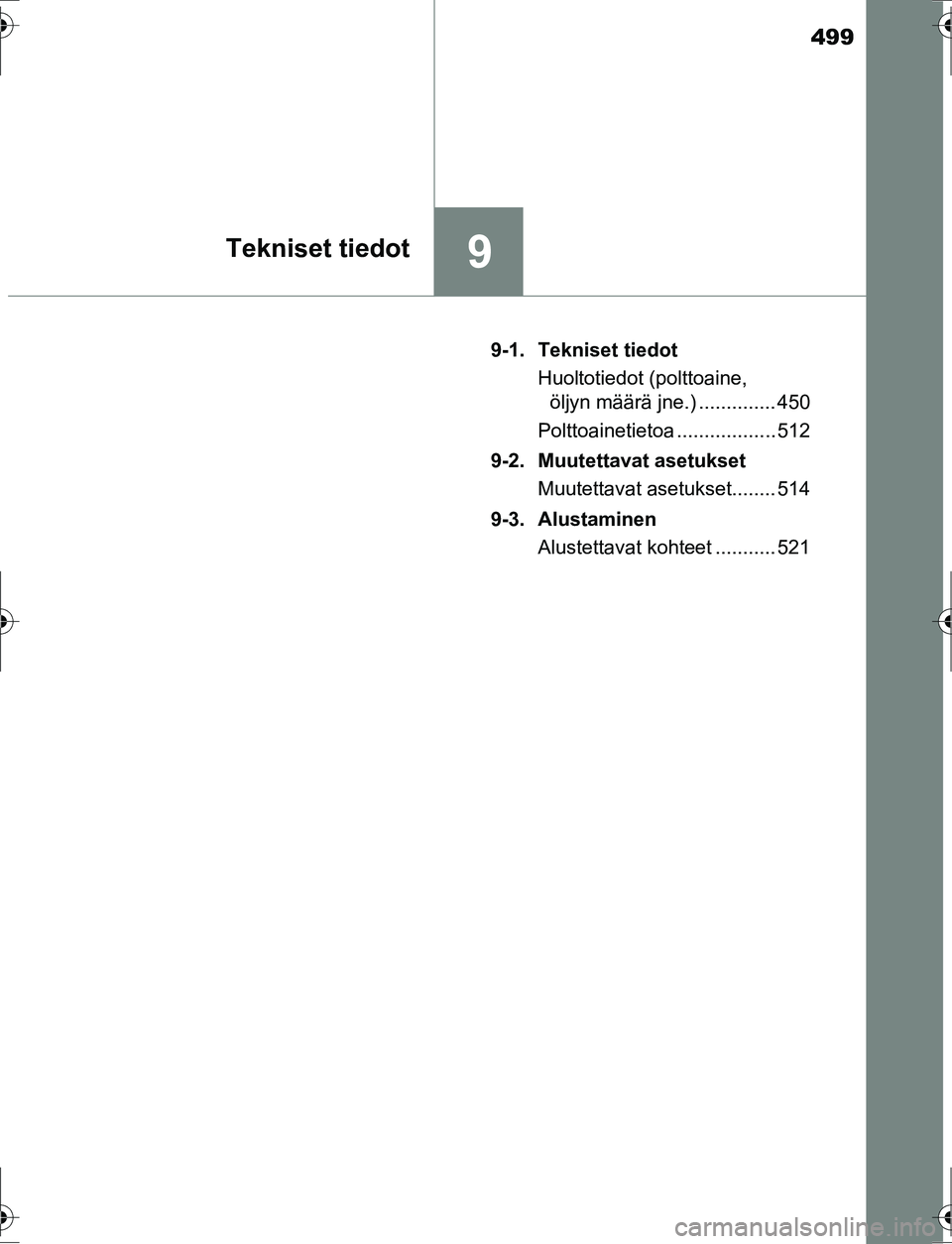

499
9Tekniset tiedot
OM12K47FI9-1. Tekniset tiedot
Huoltotiedot (polttoaine, öljyn määrä jne.) .............. 450
Polttoainetietoa .................. 512
9-2. Muutettavat asetukset Muutettavat asetukset........ 514
9-3. Alustaminen Alustettavat kohteet ........... 521
OM12K47FI.book Page 499 Thursday, July 14, 2016 10:33 AM

500
OM12K47FI
9-1. Tekniset tiedot
*1: Kuormaamaton auto
*2: 195/65R15-renkailla varustetut autot
*3: 205/55R16-renkailla varustetut autot
*4: 225/45R17-renkailla varustetut autot
*5: Kokonaismassa on määritelty valmistajan kilvessä. (S. 162)
*6: Vetovarustuksella varustetut autot (S. 159)

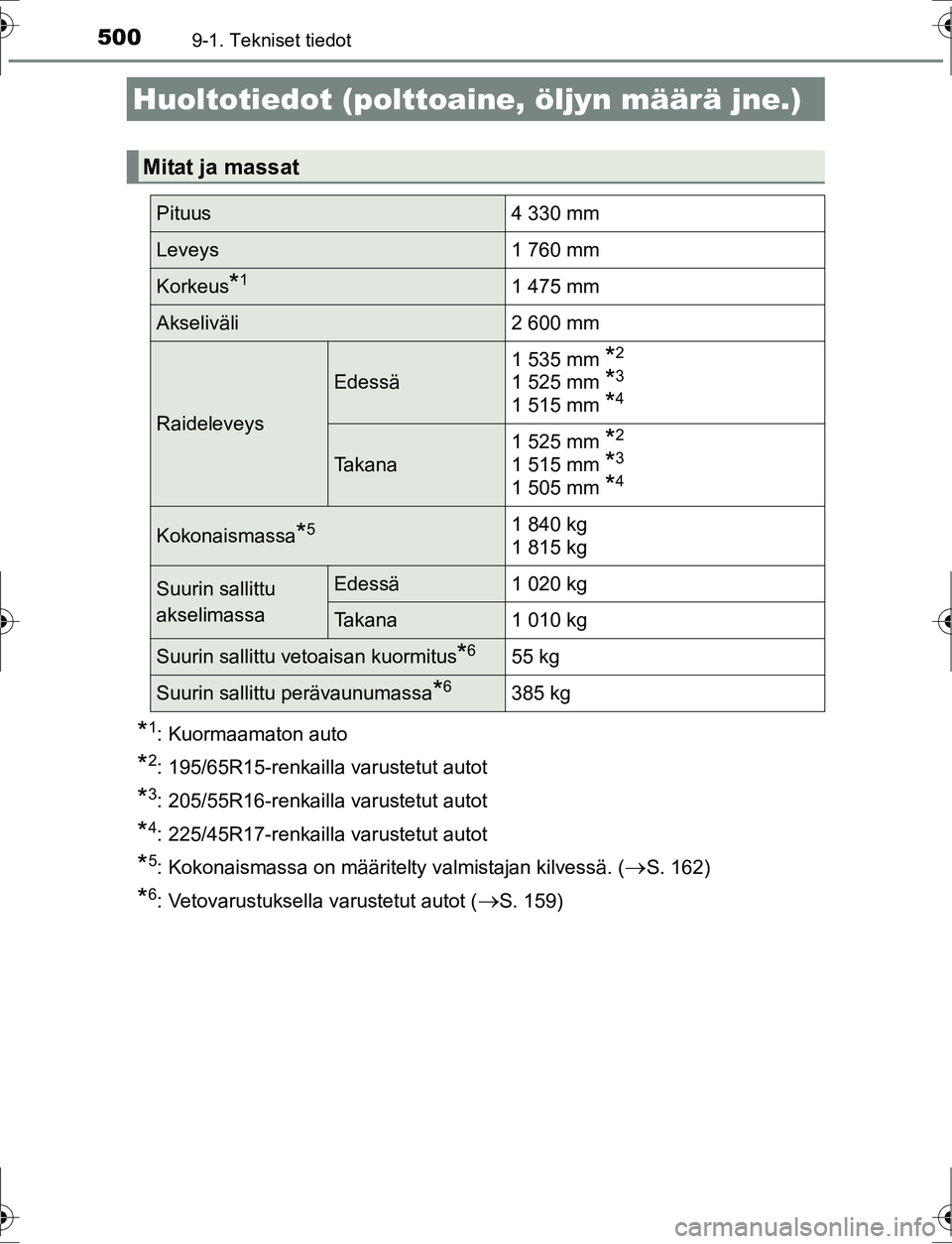

Huoltotiedot (polttoaine, öljyn määrä jne.)
Mitat ja massat
Pituus 4 330 mm
Leveys1 760 mm
Korkeus*11 475 mm
Akseliväli 2 600 mm
Raideleveys
Edessä1 535 mm
*2
1 525 mm *3
1 515 mm *4
Takana1 525 mm
*2
1 515 mm *3
1 505 mm *4
Kokonaismassa*51 840 kg
1 815 kg
Suurin sallittu
akselimassaEdessä
1 020 kg
Takana 1 010 kg
Suurin sallittu vetoaisan kuormitus*655 kg
Suurin sallittu perävaunumassa*6385 kg
