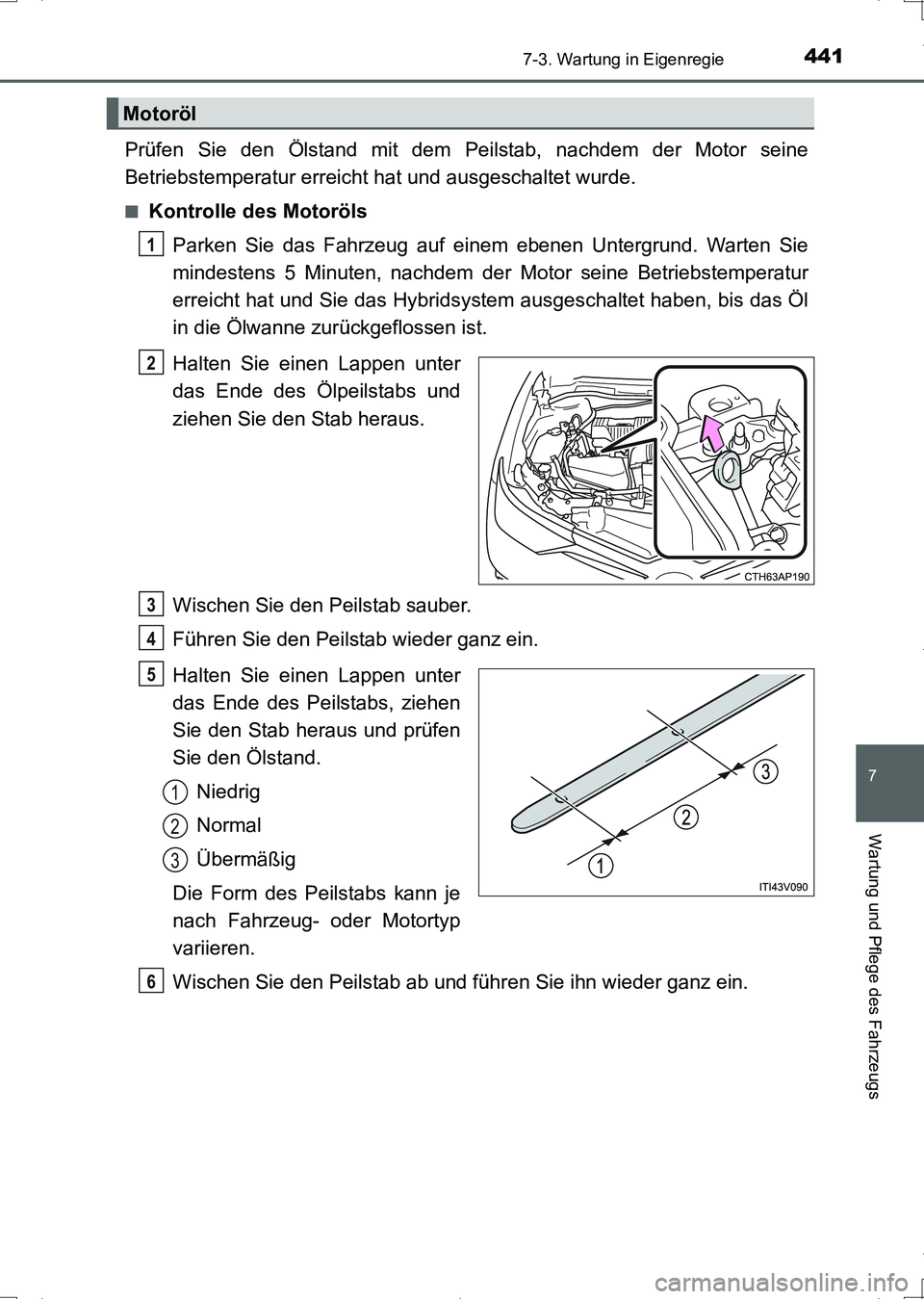

4417-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine
Betriebstemperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des Motoröls
Parken Sie das Fahrzeug auf einem ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie das Hybridsystem ausgeschaltet haben, bis das Öl
in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter
das Ende des Ölpeilstabs und
ziehen Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Führen Sie den Peilstab wieder ganz ein.
Halten Sie einen Lappen unter
das Ende des Peilstabs, ziehen
Sie den Stab heraus und prüfen
Sie den Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je
nach Fahrzeug- oder Motortyp
variieren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.
Motoröl
1
2
3
4
5
1
2
3
6
UK AURIS_HV_HB_OM_German_OM12L09M.book 441 ページ ２０１６年６月２８日　火曜日　午後６時２１分

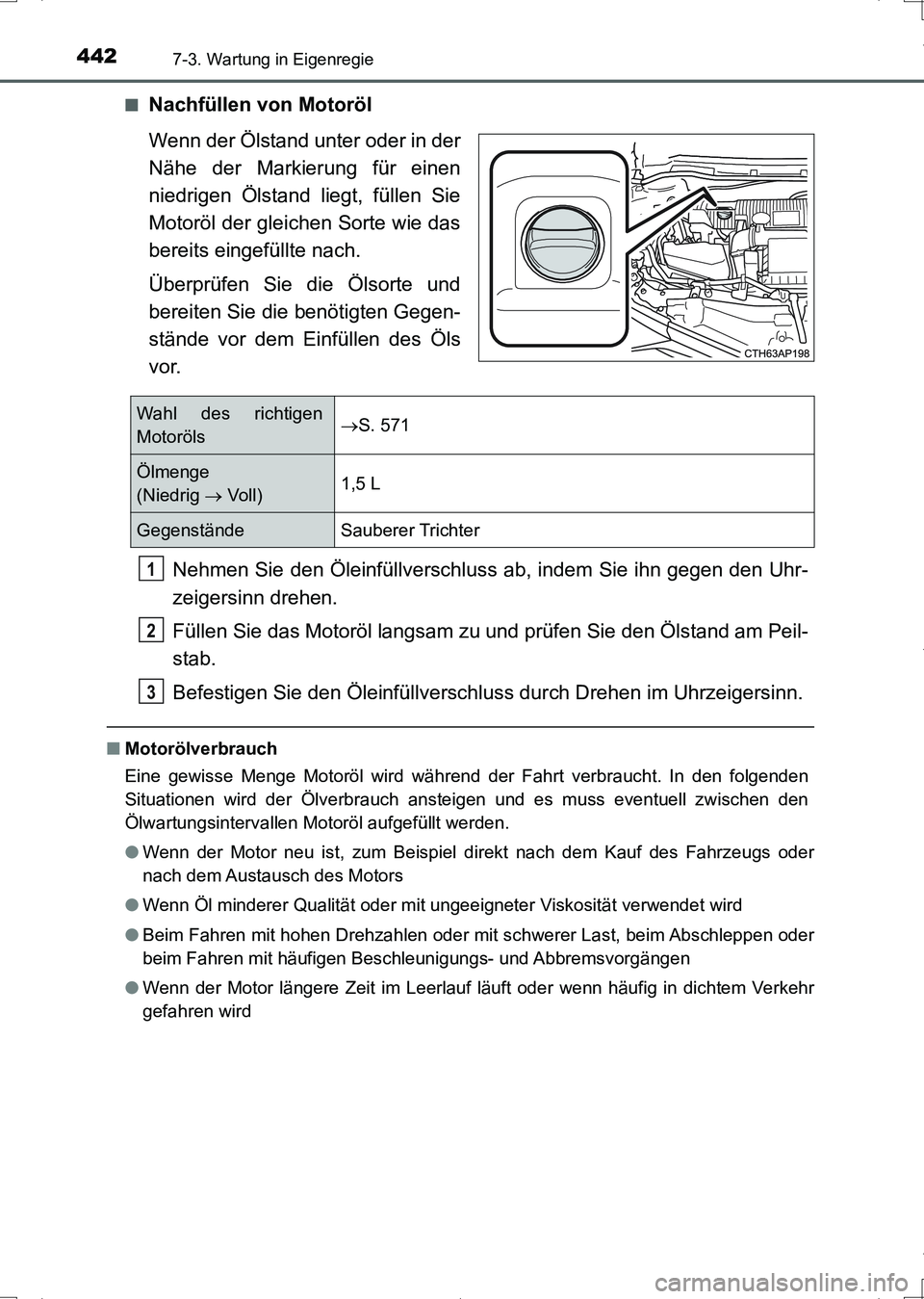

4427-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)■
Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen
niedrigen Ölstand liegt, füllen Sie
Motoröl der gleichen Sorte wie das
bereits eingefüllte nach.
Überprüfen Sie die Ölsorte und
bereiten Sie die benötigten Gegen-
stände vor dem Einfüllen des Öls
vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn gegen den Uhr-
zeigersinn drehen.
Füllen Sie das Motoröl langsam zu und prüfen Sie den Ölstand am Peil-
stab.
Befestigen Sie den Öleinfüllverschluss durch Drehen im Uhrzeigersinn.
■Motorölverbrauch
Eine gewisse Menge Motoröl wird während der Fahrt verbraucht. In den folgenden
Situationen wird der Ölverbrauch ansteigen und es muss eventuell zwischen den
Ölwartungsintervallen Motoröl aufgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit ungeeigneter Viskosität verwendet wird
●Beim Fahren mit hohen Drehzahlen oder mit schwerer Last, beim Abschleppen oder
beim Fahren mit häufigen Beschleunigungs- und Abbremsvorgängen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig in dichtem Verkehr
gefahren wird
Wahl des richtigen
MotorölsS. 571
Ölmenge
(Niedrig  Voll)1,5 L
Gegenstände Sauberer Trichter
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 442 ページ ２０１６年６月２８日　火曜日　午後６時２１分

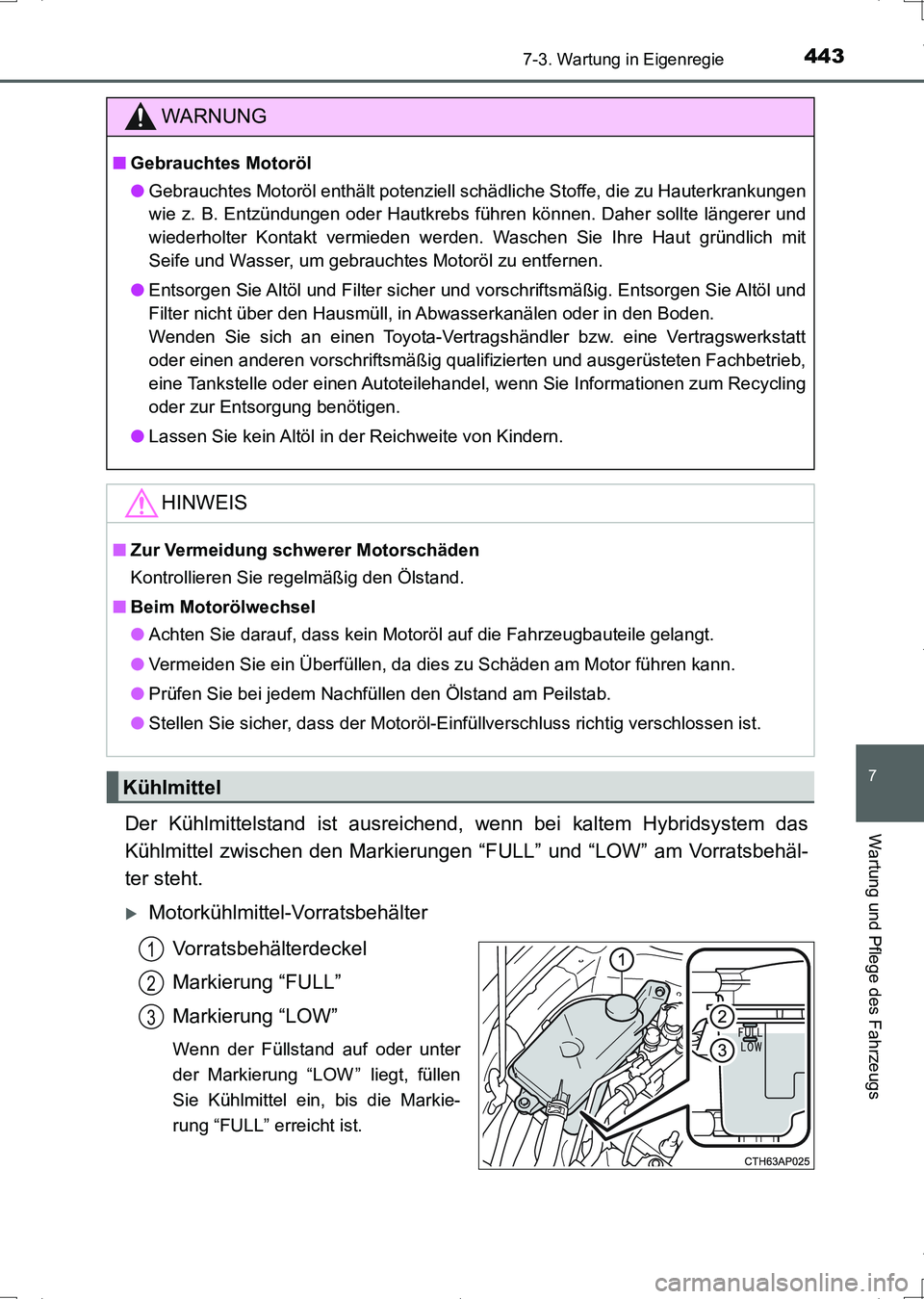

4437-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
Der Kühlmittelstand ist ausreichend, wenn bei kaltem Hybridsystem das
Kühlmittel zwischen den Markierungen “FULL” und “LOW” am Vorratsbehäl-
ter steht.
Motorkühlmittel-Vorratsbehälter
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW ” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
WARNUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell schädliche Stoffe, die zu Hauterkrankungen
wie z. B. Entzündungen oder Hautkrebs führen können. Daher sollte längerer und
wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut gründlich mit
Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter sicher und vorschriftsmäßig. Entsorgen Sie Altöl und
Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb,
eine Tankstelle oder einen Autoteilehandel, wenn Sie Informationen zum Recycling
oder zur Entsorgung benötigen.
●Lassen Sie kein Altöl in der Reichweite von Kindern.
HINWEIS
■Zur Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Achten Sie darauf, dass kein Motoröl auf die Fahrzeugbauteile gelangt.
●Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
Kühlmittel
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 443 ページ ２０１６年６月２８日　火曜日　午後６時２１分

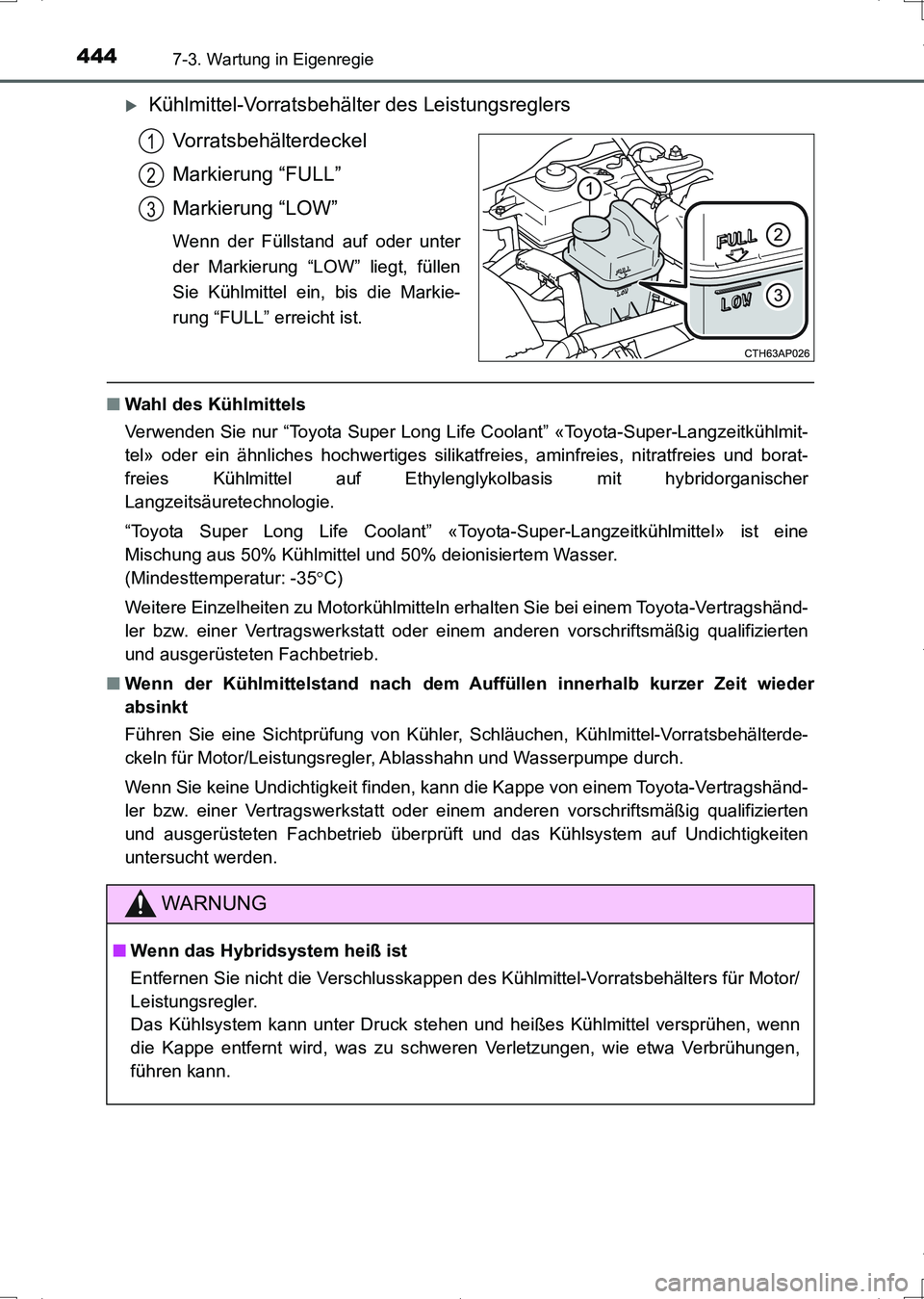

4447-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)
Kühlmittel-Vorratsbehälter des Leistungsreglers
Vorratsbehälterdeckel
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein ähnliches hochwertiges silikatfreies, aminfreies, nitratfreies und borat-
freies Kühlmittel auf Ethylenglykolbasis mit hybridorganischer
Langzeitsäuretechnologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% deionisiertem Wasser.
(Mindesttemperatur: -35C)
Weitere Einzelheiten zu Motorkühlmitteln erhalten Sie bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung von Kühler, Schläuchen, Kühlmittel-Vorratsbehälterde-
ckeln für Motor/Leistungsregler, Ablasshahn und Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, kann die Kappe von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüft und das Kühlsystem auf Undichtigkeiten
untersucht werden.
1
2
3
WARNUNG
■Wenn das Hybridsystem heiß ist
Entfernen Sie nicht die Verschlusskappen des Kühlmittel-Vorratsbehälters für Motor/
Leistungsregler.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
die Kappe entfernt wird, was zu schweren Verletzungen, wie etwa Verbrühungen,
führen kann.
UK AURIS_HV_HB_OM_German_OM12L09M.book 444 ページ ２０１６年６月２８日　火曜日　午後６時２１分

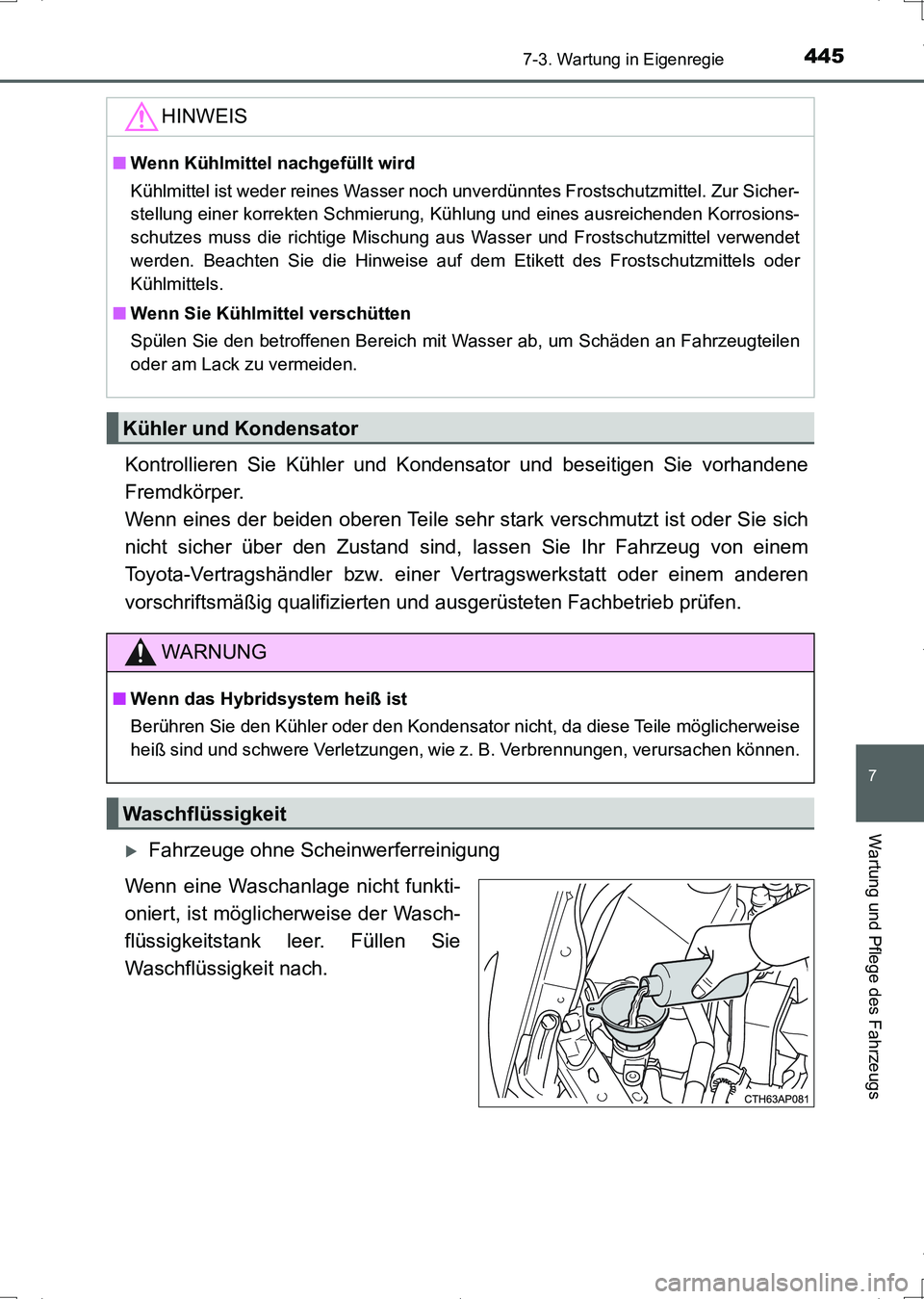

4457-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
Kontrollieren Sie Kühler und Kondensator und beseitigen Sie vorhandene
Fremdkörper.
Wenn eines der beiden oberen Teile sehr stark verschmutzt ist oder Sie sich
nicht sicher über den Zustand sind, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb prüfen.
Fahrzeuge ohne Scheinwerferreinigung
Wenn eine Waschanlage nicht funkti-
oniert, ist möglicherweise der Wasch-
flüssigkeitstank leer. Füllen Sie
Waschflüssigkeit nach.
HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder reines Wasser noch unverdünntes Frostschutzmittel. Zur Sicher-
stellung einer korrekten Schmierung, Kühlung und eines ausreichenden Korrosions-
schutzes muss die richtige Mischung aus Wasser und Frostschutzmittel verwendet
werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutzmittels oder
Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Kühler und Kondensator
WARNUNG
■Wenn das Hybridsystem heiß ist
Berühren Sie den Kühler oder den Kondensator nicht, da diese Teile möglicherweise
heiß sind und schwere Verletzungen, wie z. B. Verbrennungen, verursachen können.
Waschflüssigkeit
UK AURIS_HV_HB_OM_German_OM12L09M.book 445 ページ ２０１６年６月２８日　火曜日　午後６時２１分

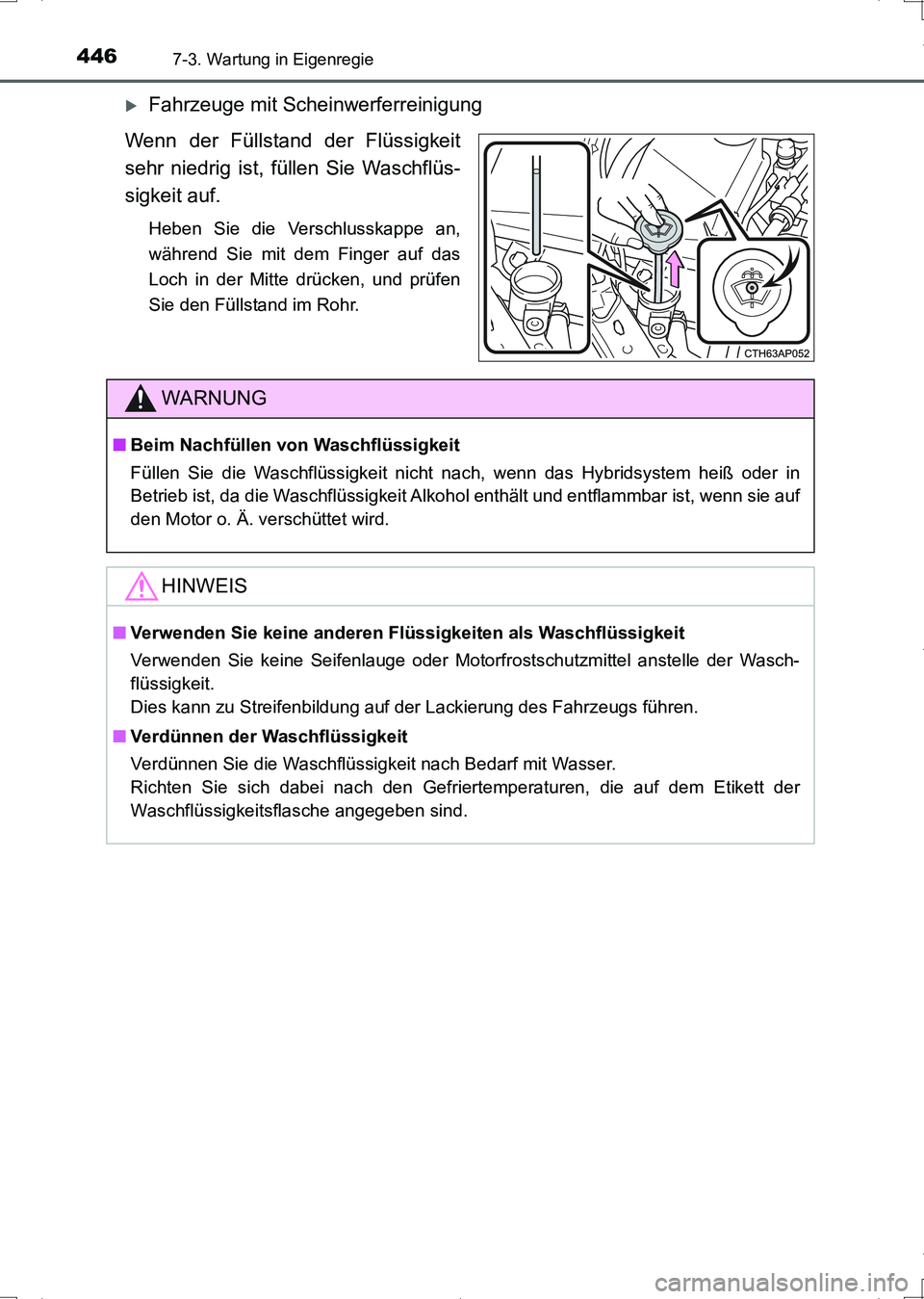

4467-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)
Fahrzeuge mit Scheinwerferreinigung
Wenn der Füllstand der Flüssigkeit
sehr niedrig ist, füllen Sie Waschflüs-
sigkeit auf.
Heben Sie die Verschlusskappe an,
während Sie mit dem Finger auf das
Loch in der Mitte drücken, und prüfen
Sie den Füllstand im Rohr.
WARNUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie die Waschflüssigkeit nicht nach, wenn das Hybridsystem heiß oder in
Betrieb ist, da die Waschflüssigkeit Alkohol enthält und entflammbar ist, wenn sie auf
den Motor o. Ä. verschüttet wird.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motorfrostschutzmittel anstelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.
UK AURIS_HV_HB_OM_German_OM12L09M.book 446 ページ ２０１６年６月２８日　火曜日　午後６時２１分

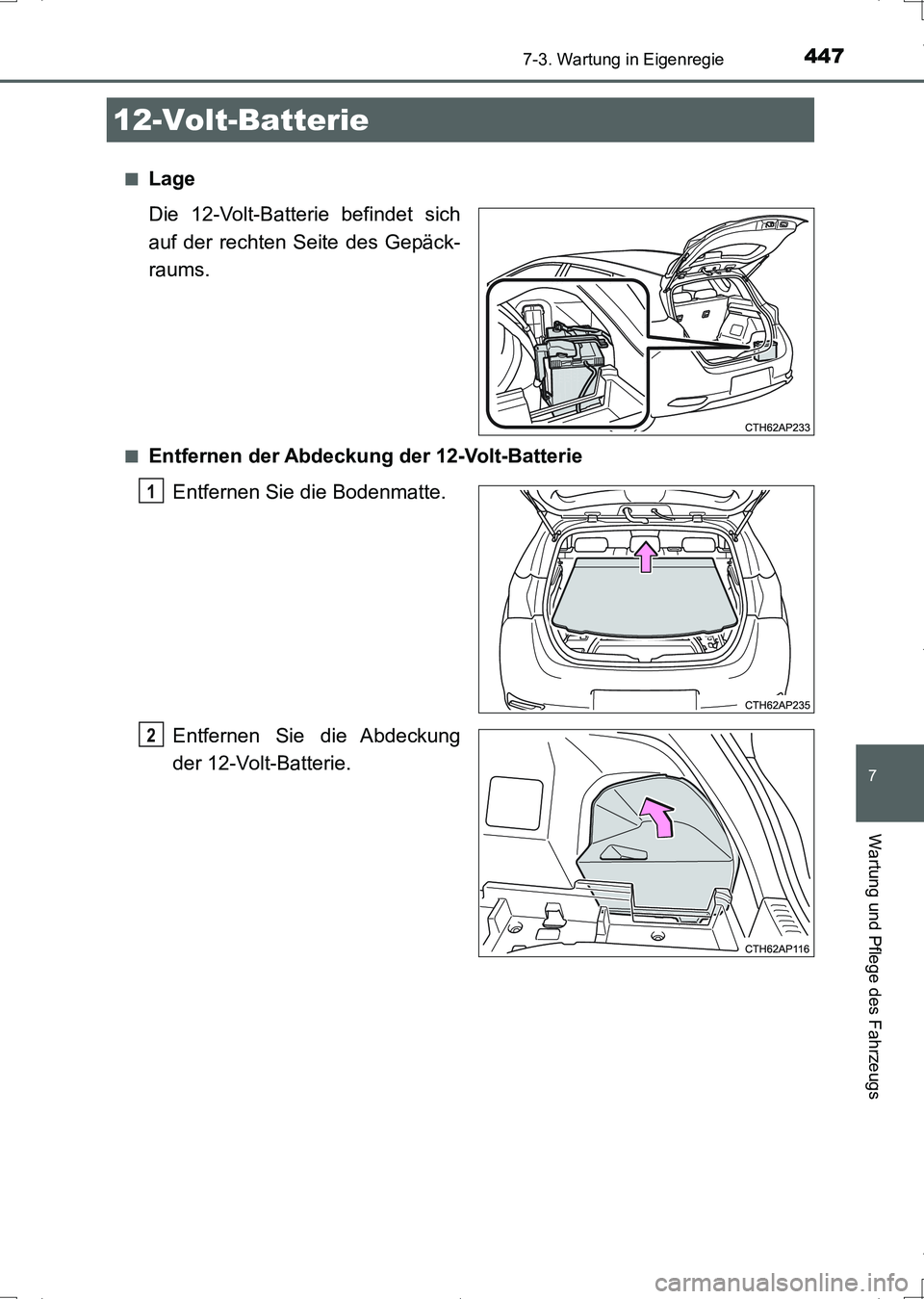

4477-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)■
Lage
Die 12-Volt-Batterie befindet sich
auf der rechten Seite des Gepäck-
raums.
■Entfernen der Abdeckung der 12-Volt-Batterie
Entfernen Sie die Bodenmatte.
Entfernen Sie die Abdeckung
der 12-Volt-Batterie.
12-Volt-Batterie
1
2
UK AURIS_HV_HB_OM_German_OM12L09M.book 447 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4487-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)■

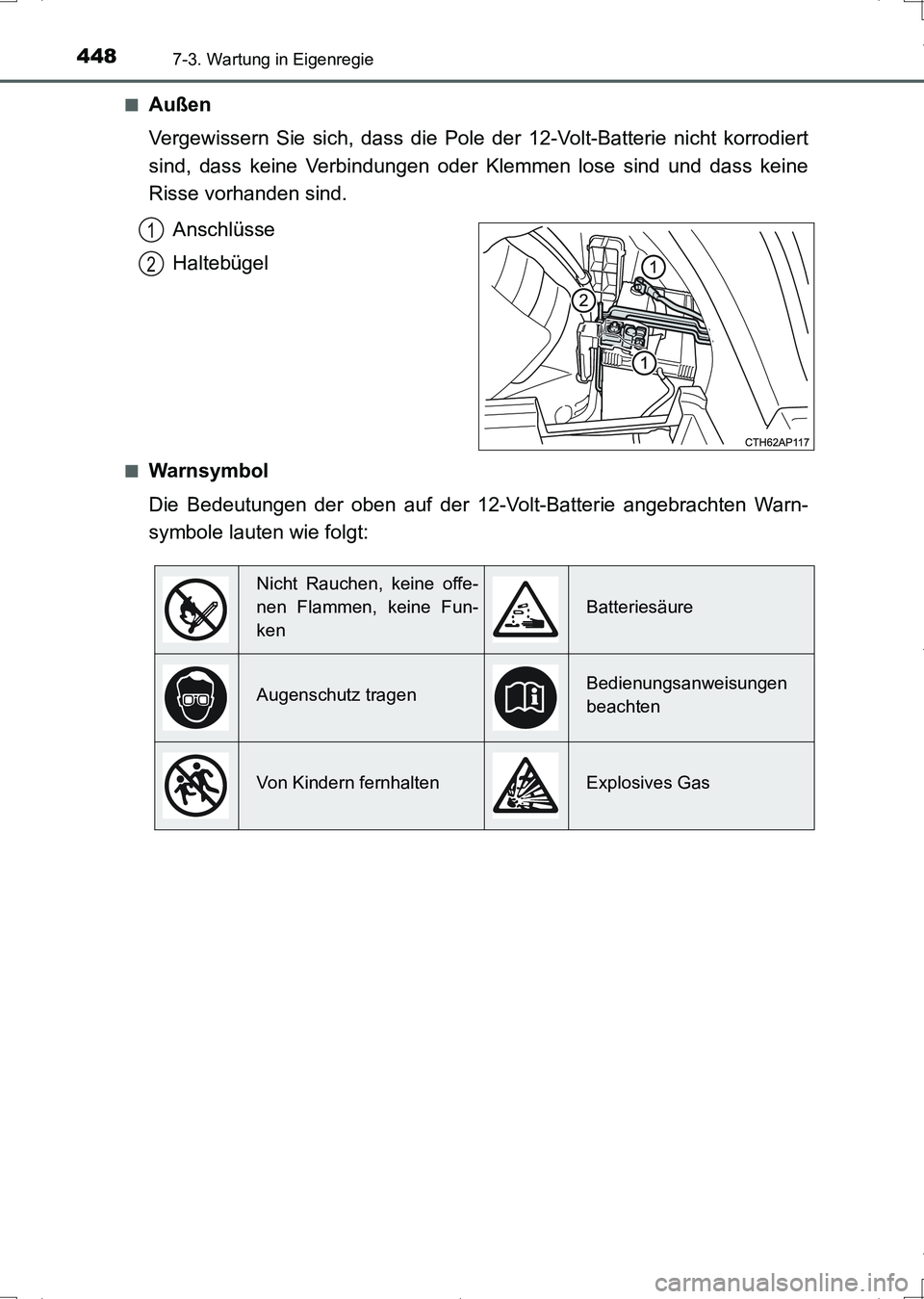

Außen
Vergewissern Sie sich, dass die Pole der 12-Volt-Batterie nicht korrodiert
sind, dass keine Verbindungen oder Klemmen lose sind und dass keine
Risse vorhanden sind.
Anschlüsse
Haltebügel
■Warnsymbol
Die Bedeutungen der oben auf der 12-Volt-Batterie angebrachten Warn-
symbole lauten wie folgt:
1
2
Nicht Rauchen, keine offe-
nen Flammen, keine Fun-
ken
Batteriesäure
Augenschutz tragenBedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas
UK AURIS_HV_HB_OM_German_OM12L09M.book 448 ページ ２０１６年６月２８日　火曜日　午後６時２１分

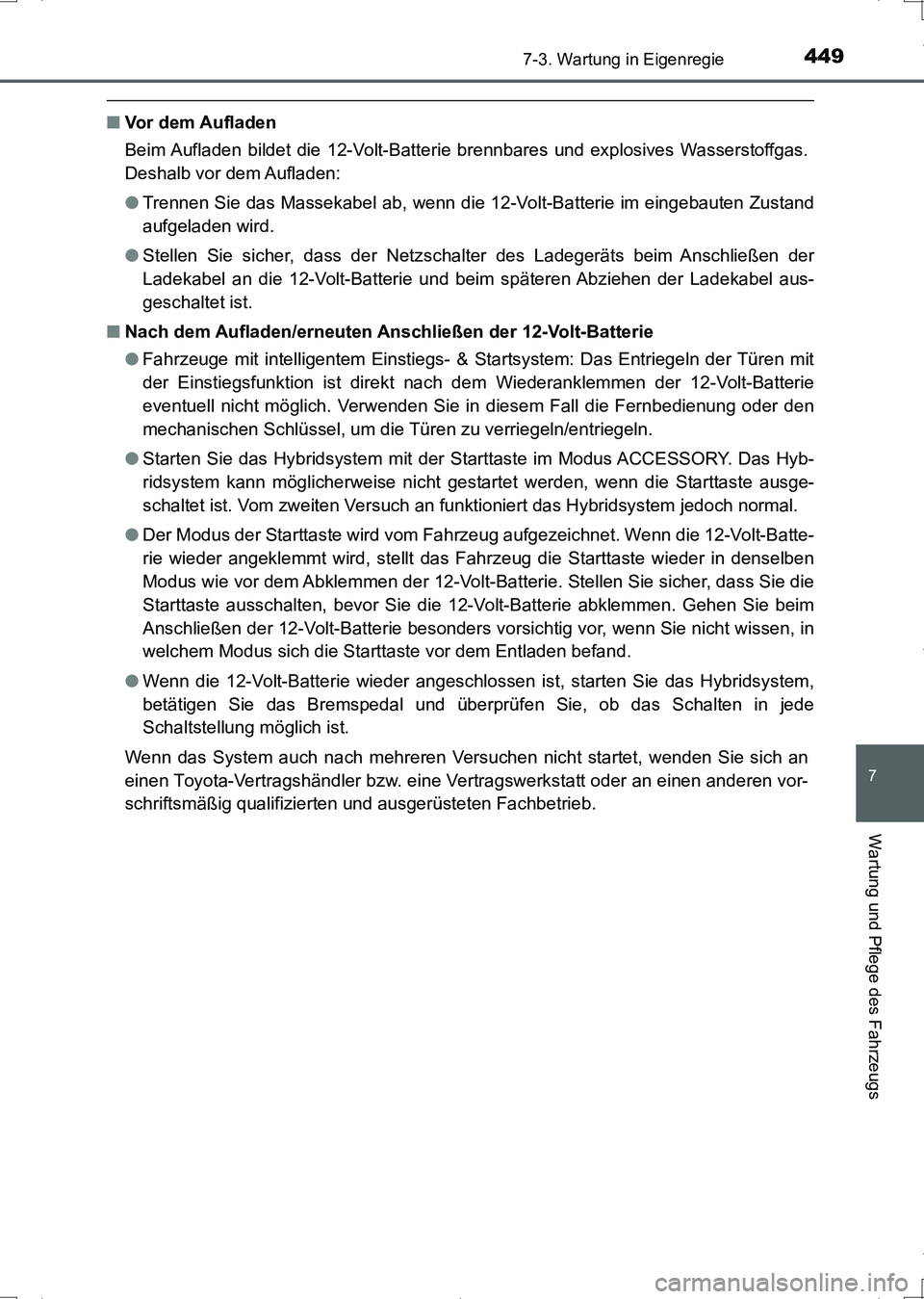

4497-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
■Vor dem Aufladen
Beim Aufladen bildet die 12-Volt-Batterie brennbares und explosives Wasserstoffgas.
Deshalb vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die 12-Volt-Batterie im eingebauten Zustand
aufgeladen wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen der
Ladekabel an die 12-Volt-Batterie und beim späteren Abziehen der Ladekabel aus-
geschaltet ist.
■Nach dem Aufladen/erneuten Anschließen der 12-Volt-Batterie
●Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Das Entriegeln der Türen mit
der Einstiegsfunktion ist direkt nach dem Wiederanklemmen der 12-Volt-Batterie
eventuell nicht möglich. Verwenden Sie in diesem Fall die Fernbedienung oder den
mechanischen Schlüssel, um die Türen zu verriegeln/entriegeln.
●Starten Sie das Hybridsystem mit der Starttaste im Modus ACCESSORY. Das Hyb-
ridsystem kann möglicherweise nicht gestartet werden, wenn die Starttaste ausge-
schaltet ist. Vom zweiten Versuch an funktioniert das Hybridsystem jedoch normal.
●Der Modus der Starttaste wird vom Fahrzeug aufgezeichnet. Wenn die 12-Volt-Batte-
rie wieder angeklemmt wird, stellt das Fahrzeug die Starttaste wieder in denselben
Modus wie vor dem Abklemmen der 12-Volt-Batterie. Stellen Sie sicher, dass Sie die
Starttaste ausschalten, bevor Sie die 12-Volt-Batterie abklemmen. Gehen Sie beim
Anschließen der 12-Volt-Batterie besonders vorsichtig vor, wenn Sie nicht wissen, in
welchem Modus sich die Starttaste vor dem Entladen befand.
●Wenn die 12-Volt-Batterie wieder angeschlossen ist, starten Sie das Hybridsystem,
betätigen Sie das Bremspedal und überprüfen Sie, ob das Schalten in jede
Schaltstellung möglich ist.
Wenn das System auch nach mehreren Versuchen nicht startet, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
UK AURIS_HV_HB_OM_German_OM12L09M.book 449 ページ ２０１６年６月２８日　火曜日　午後６時２１分

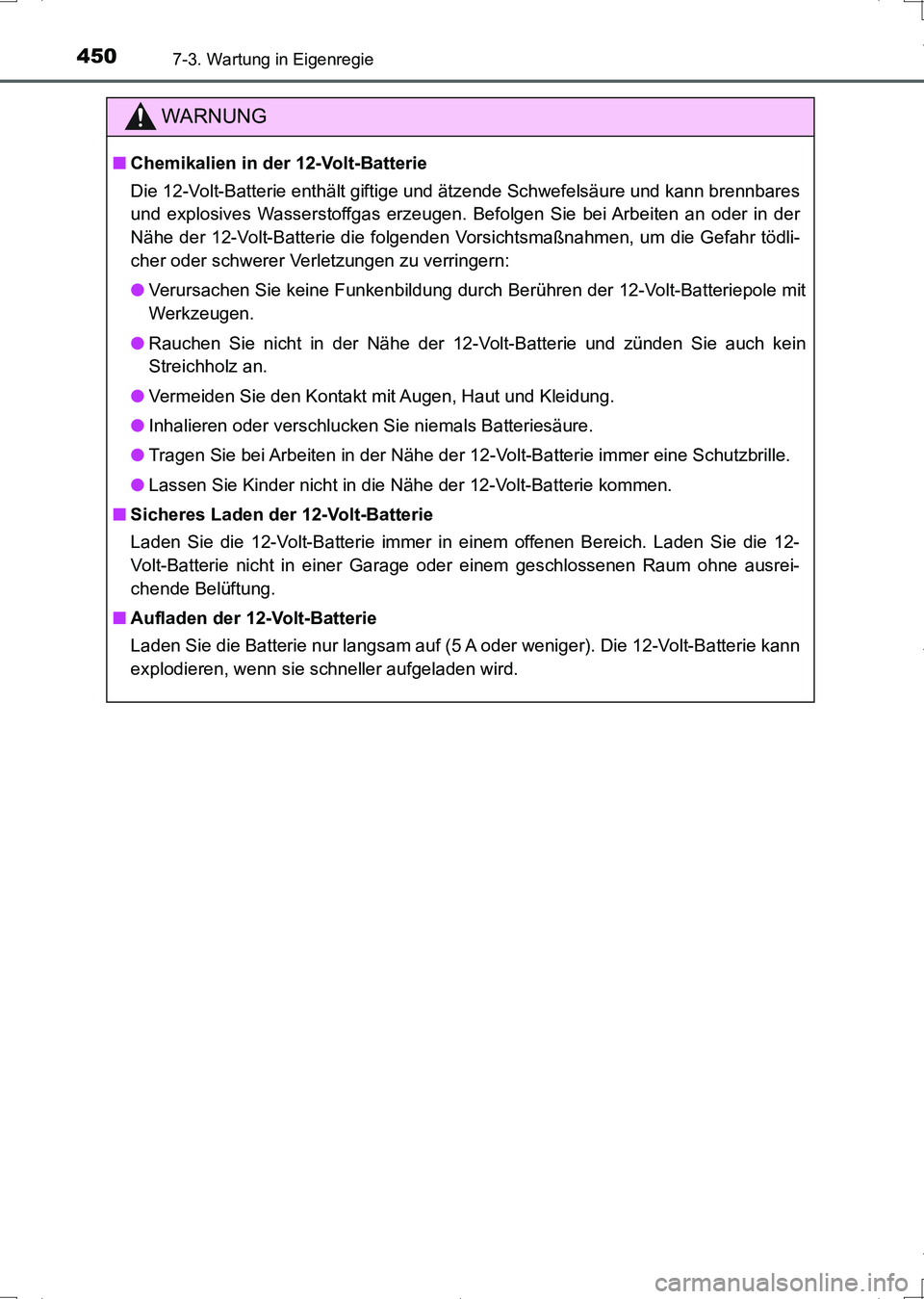

4507-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)
WARNUNG
■Chemikalien in der 12-Volt-Batterie
Die 12-Volt-Batterie enthält giftige und ätzende Schwefelsäure und kann brennbares
und explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der
Nähe der 12-Volt-Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr tödli-
cher oder schwerer Verletzungen zu verringern:
●Verursachen Sie keine Funkenbildung durch Berühren der 12-Volt-Batteriepole mit
Werkzeugen.
●Rauchen Sie nicht in der Nähe der 12-Volt-Batterie und zünden Sie auch kein
Streichholz an.
●Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
●Inhalieren oder verschlucken Sie niemals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der 12-Volt-Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der 12-Volt-Batterie kommen.
■Sicheres Laden der 12-Volt-Batterie
Laden Sie die 12-Volt-Batterie immer in einem offenen Bereich. Laden Sie die 12-
Volt-Batterie nicht in einer Garage oder einem geschlossenen Raum ohne ausrei-
chende Belüftung.
■Aufladen der 12-Volt-Batterie
Laden Sie die Batterie nur langsam auf (5 A oder weniger). Die 12-Volt-Batterie kann
explodieren, wenn sie schneller aufgeladen wird.
UK AURIS_HV_HB_OM_German_OM12L09M.book 450 ページ ２０１６年６月２８日　火曜日　午後６時２１分
