4717-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
Schalten Sie die Starttaste aus.
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie das Handschuhfach
an der äußeren Seite des Fahr-
zeugs nach innen, um die Klem-
men zu lösen. Ziehen Sie dann das
Handschuhfach heraus und lösen
Sie die unteren Klemmen.
Entfernen Sie die Filterabdeckung.
Klimaanlagenfilter
Der Klimaanlagenfilter muss regelmäßig gewechselt werden, um die
Leistung der Klimaanlage aufrecht zu erhalten.
Ausbauvorgang
1
2
3
4
UK AURIS_HV_HB_OM_German_OM12L09M.book 471 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4727-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)■

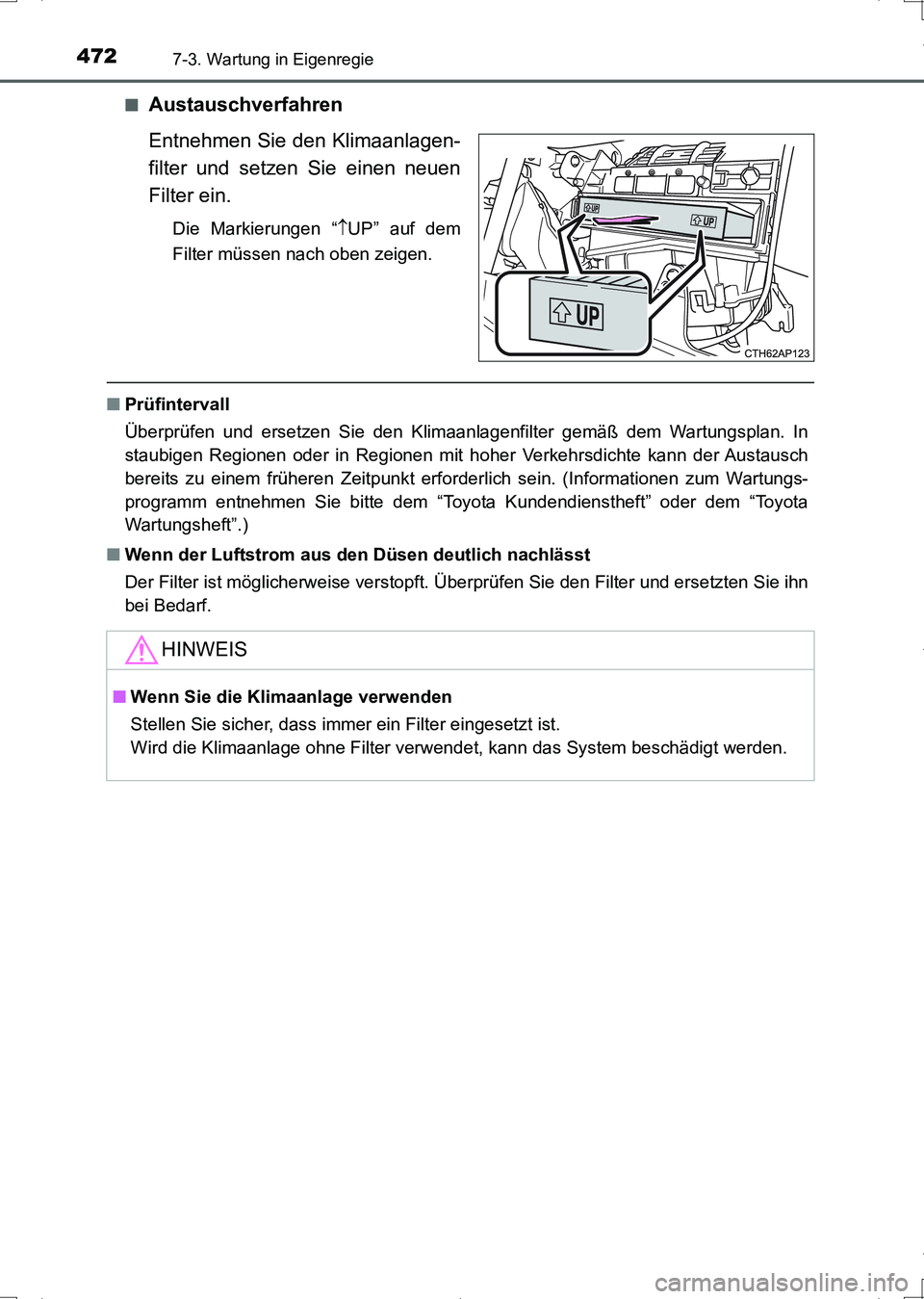

Austauschverfahren
Entnehmen Sie den Klimaanlagen-
filter und setzen Sie einen neuen
Filter ein.
Die Markierungen “UP” auf dem
Filter müssen nach oben zeigen.
■Prüfintervall
Überprüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In
staubigen Regionen oder in Regionen mit hoher Verkehrsdichte kann der Austausch
bereits zu einem früheren Zeitpunkt erforderlich sein. (Informationen zum Wartungs-
programm entnehmen Sie bitte dem “Toyota Kundendienstheft” oder dem “Toyota
Wartungsheft”.)
■Wenn der Luftstrom aus den Düsen deutlich nachlässt
Der Filter ist möglicherweise verstopft. Überprüfen Sie den Filter und ersetzten Sie ihn
bei Bedarf.
HINWEIS
■Wenn Sie die Klimaanlage verwenden
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter verwendet, kann das System beschädigt werden.
UK AURIS_HV_HB_OM_German_OM12L09M.book 472 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4737-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)
●Schlitzschraubendreher
●Kleiner Schlitzschraubendreher
●Lithiumbatterie CR2032
Entnehmen Sie den mechanischen
Schlüssel.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die Batterieabde-
ckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.

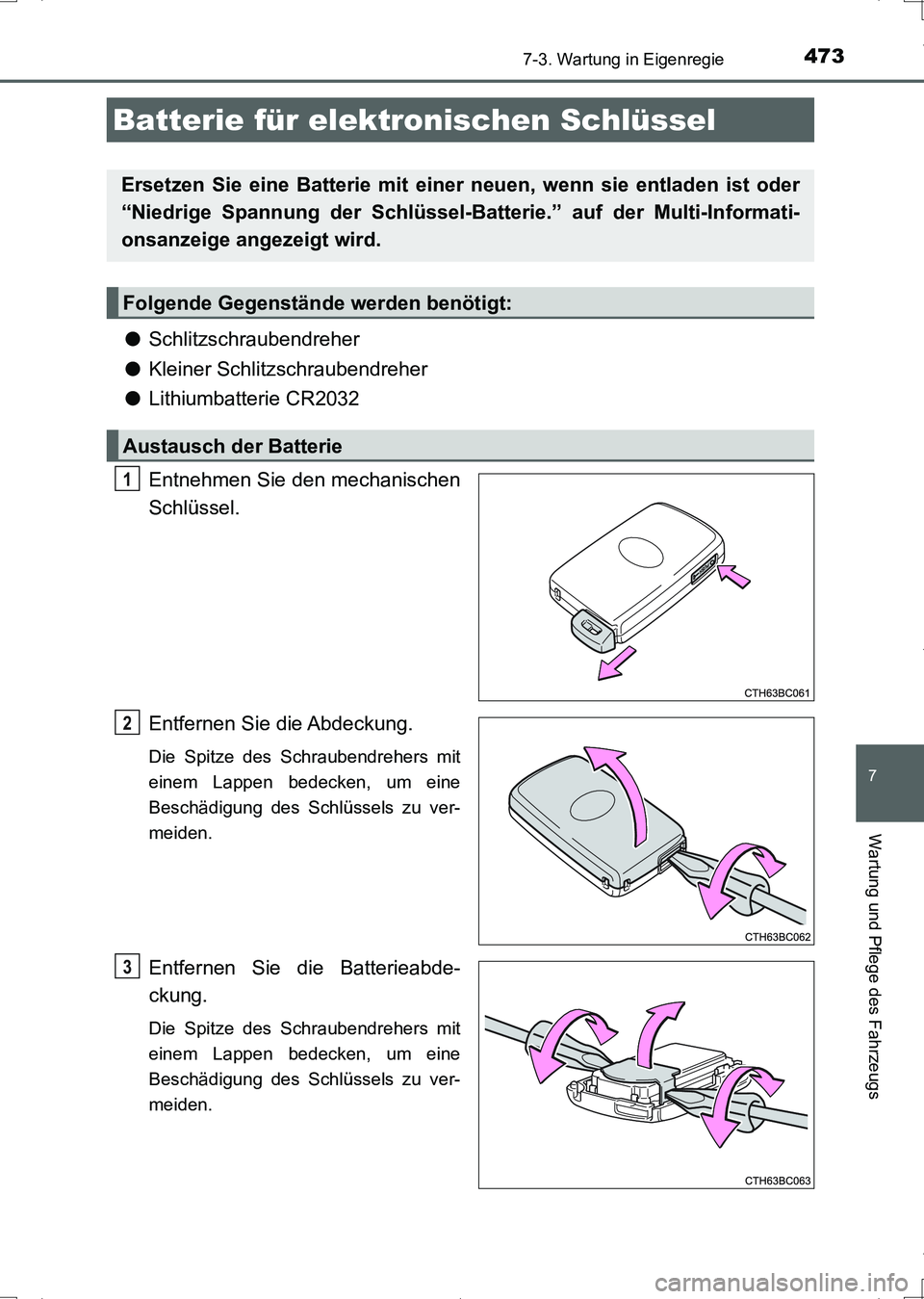

Batterie für elektronischen Schlüssel
Ersetzen Sie eine Batterie mit einer neuen, wenn sie entladen ist oder
“Niedrige Spannung der Schlüssel-Batterie.” auf der Multi-Informati-
onsanzeige angezeigt wird.
Folgende Gegenstände werden benötigt:
Austausch der Batterie
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 473 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4747-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)

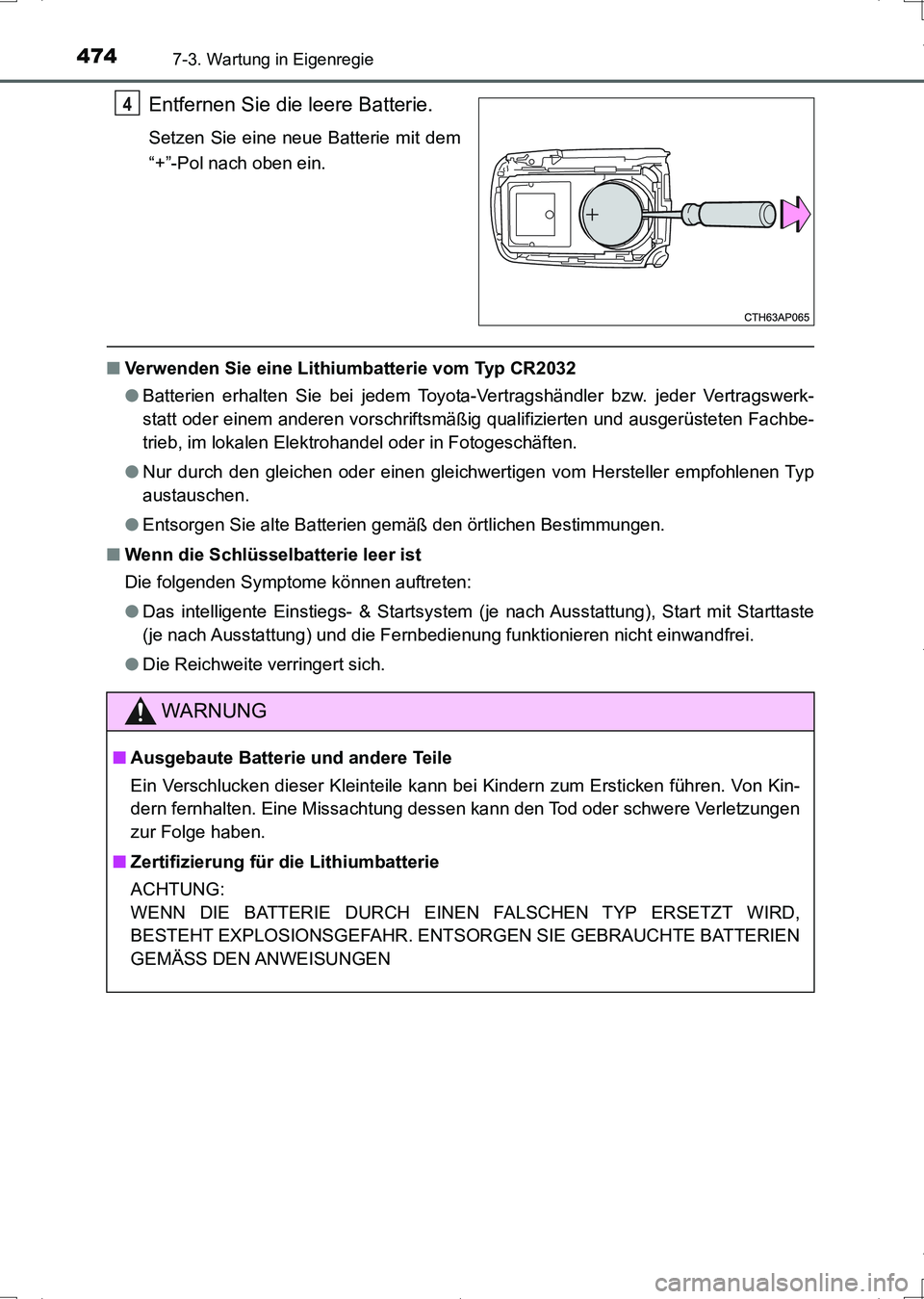

Entfernen Sie die leere Batterie.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
■Verwenden Sie eine Lithiumbatterie vom Typ CR2032
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
●Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
●Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung), Start mit Starttaste
(je nach Ausstattung) und die Fernbedienung funktionieren nicht einwandfrei.
●Die Reichweite verringert sich.
4
WARNUNG
■Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■Zertifizierung für die Lithiumbatterie
ACHTUNG:
WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD,
BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BATTERIEN
GEMÄSS DEN ANWEISUNGEN
UK AURIS_HV_HB_OM_German_OM12L09M.book 474 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4757-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)

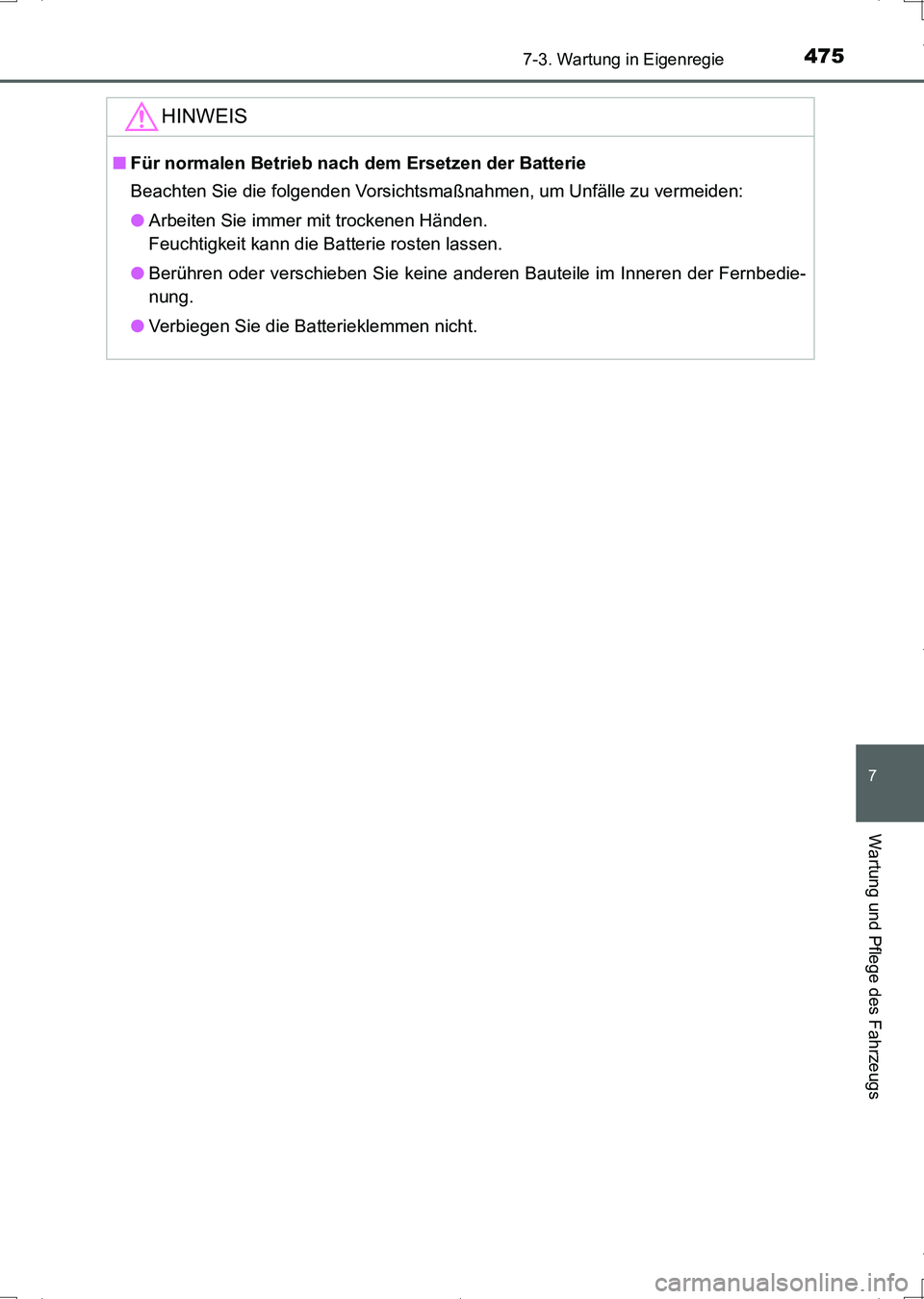

HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
●Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
●Verbiegen Sie die Batterieklemmen nicht.
UK AURIS_HV_HB_OM_German_OM12L09M.book 475 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4767-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)

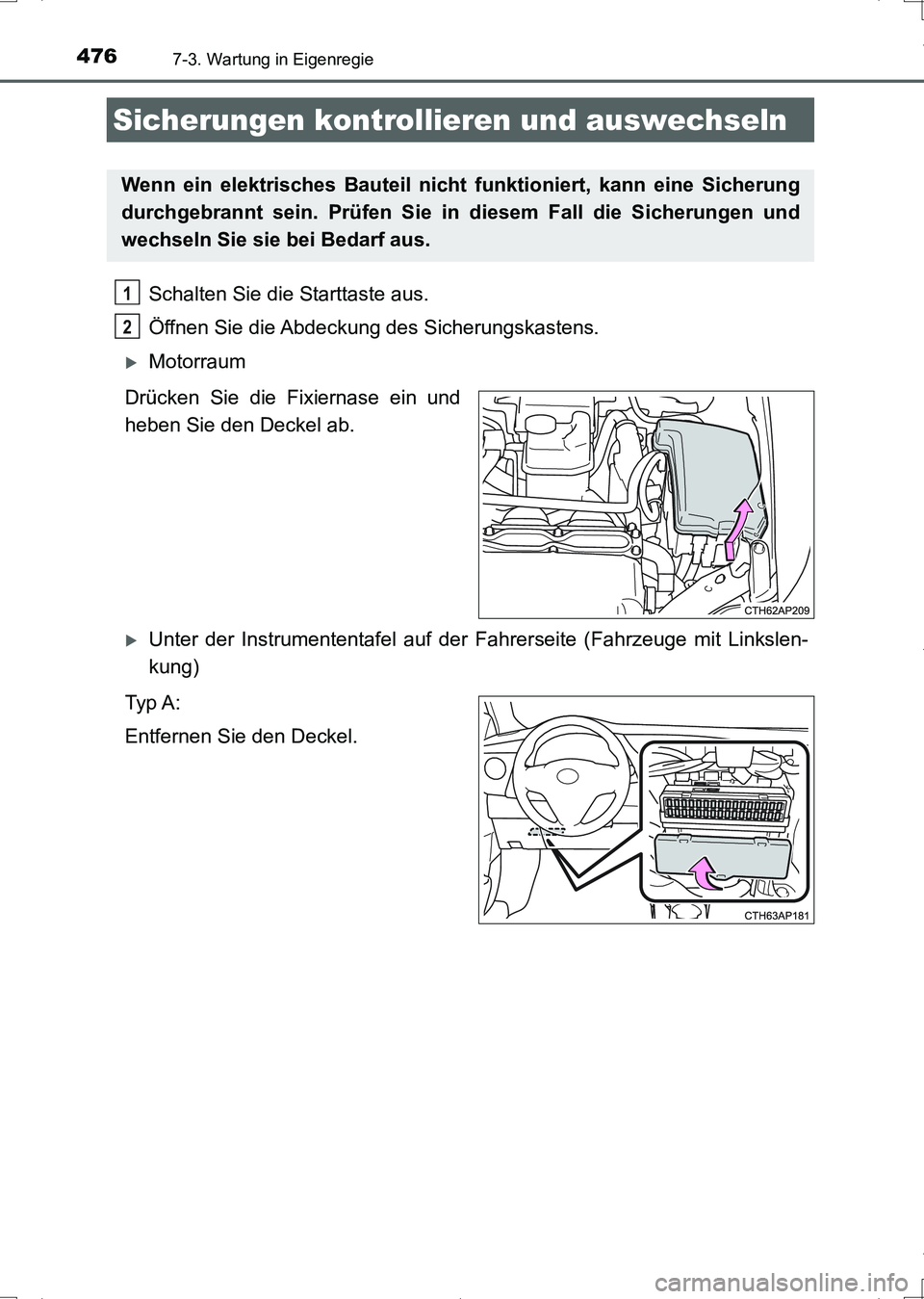

Schalten Sie die Starttaste aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
Motorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Unter der Instrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslen-
kung)
Ty p A :
Entfernen Sie den Deckel.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2
UK AURIS_HV_HB_OM_German_OM12L09M.book 476 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4777-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)

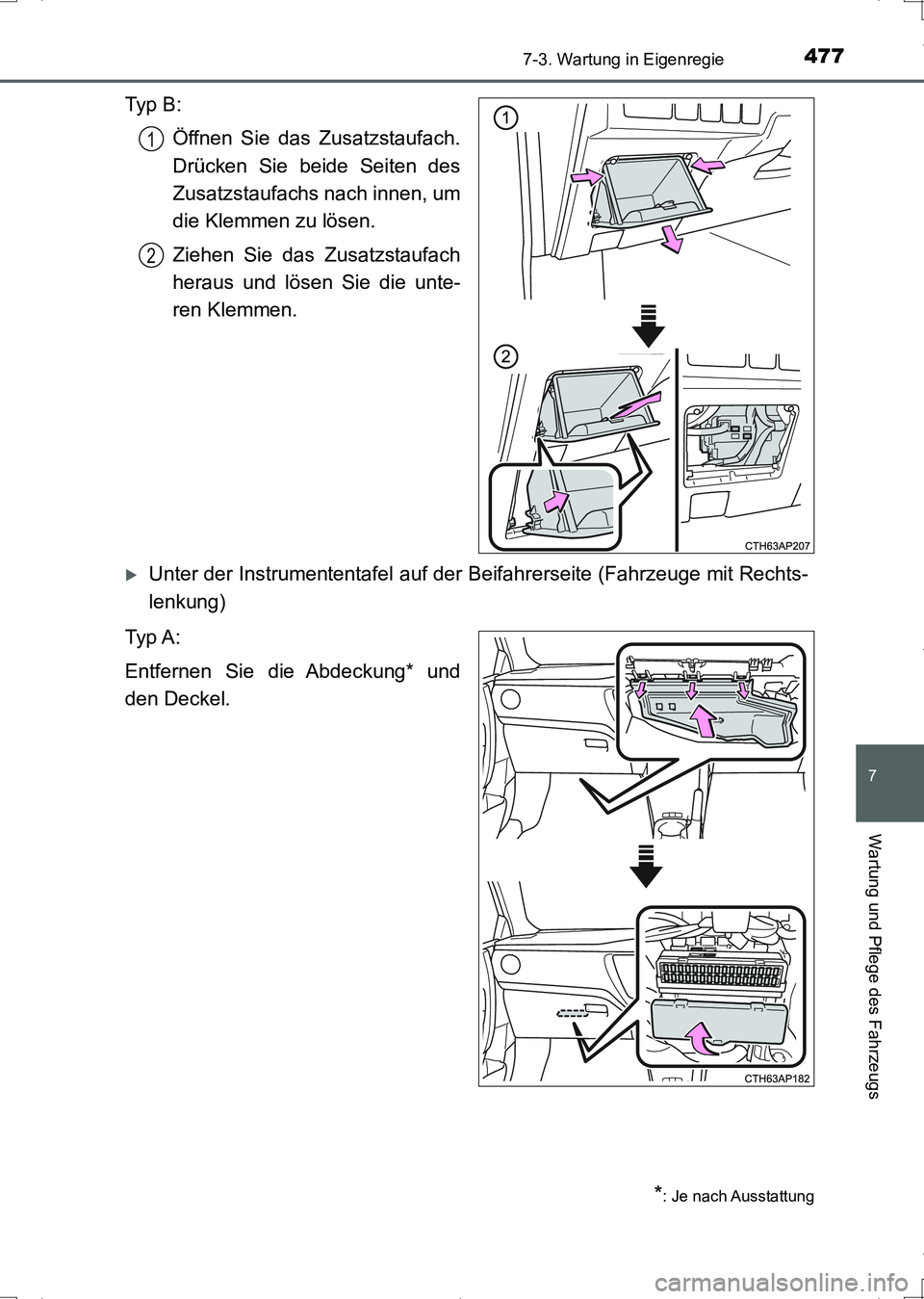

Ty p B :
Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unte-
ren Klemmen.
Unter der Instrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechts-
lenkung)
Ty p A :
Entfernen Sie die Abdeckung* und
den Deckel.
1
2
*: Je nach Ausstattung
UK AURIS_HV_HB_OM_German_OM12L09M.book 477 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4787-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)

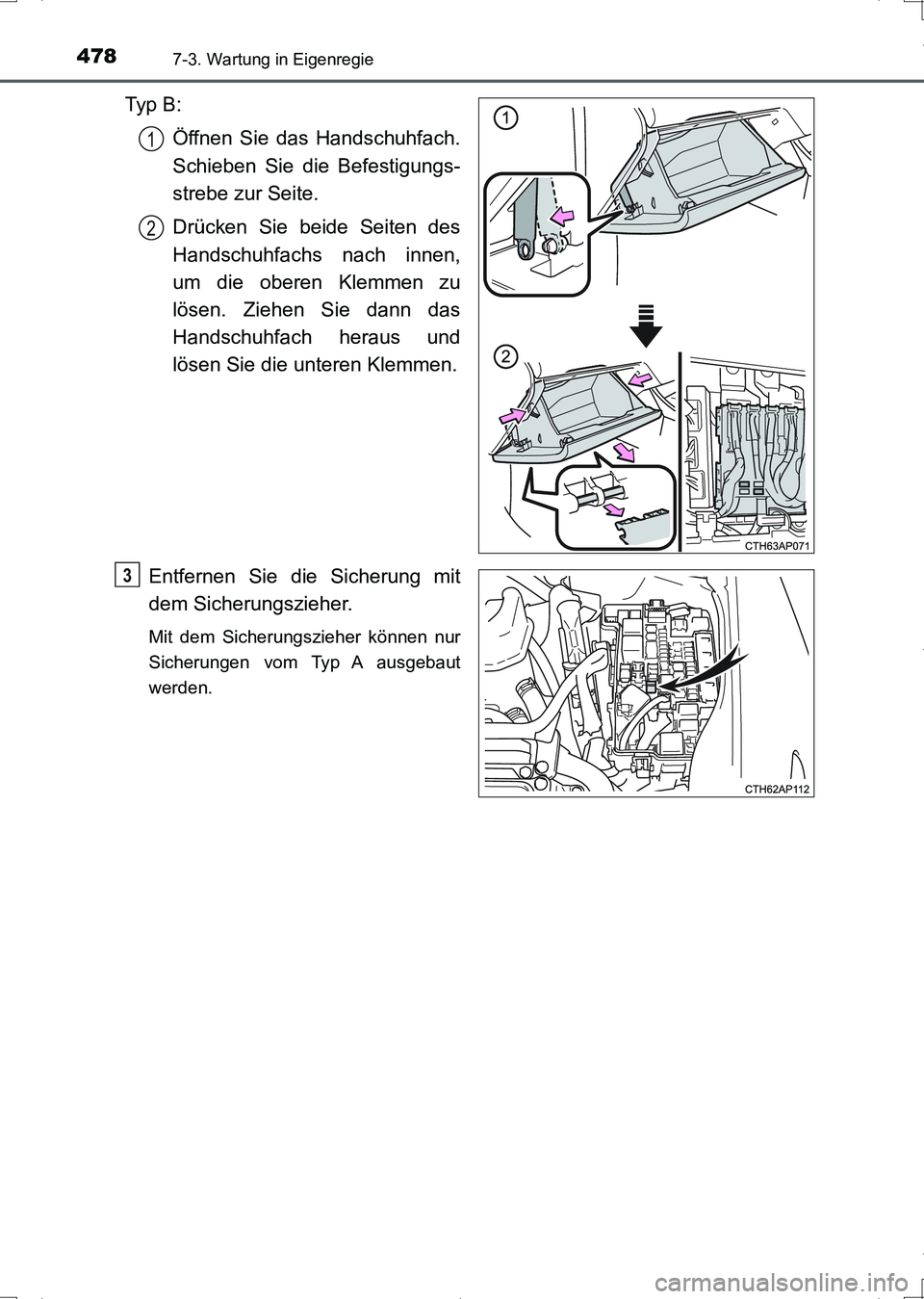

Ty p B :
Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen,
um die oberen Klemmen zu
lösen. Ziehen Sie dann das
Handschuhfach heraus und
lösen Sie die unteren Klemmen.
Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
1
2
3
UK AURIS_HV_HB_OM_German_OM12L09M.book 478 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4797-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
UK_AURIS_HV_HB_EM (OM12L09M)

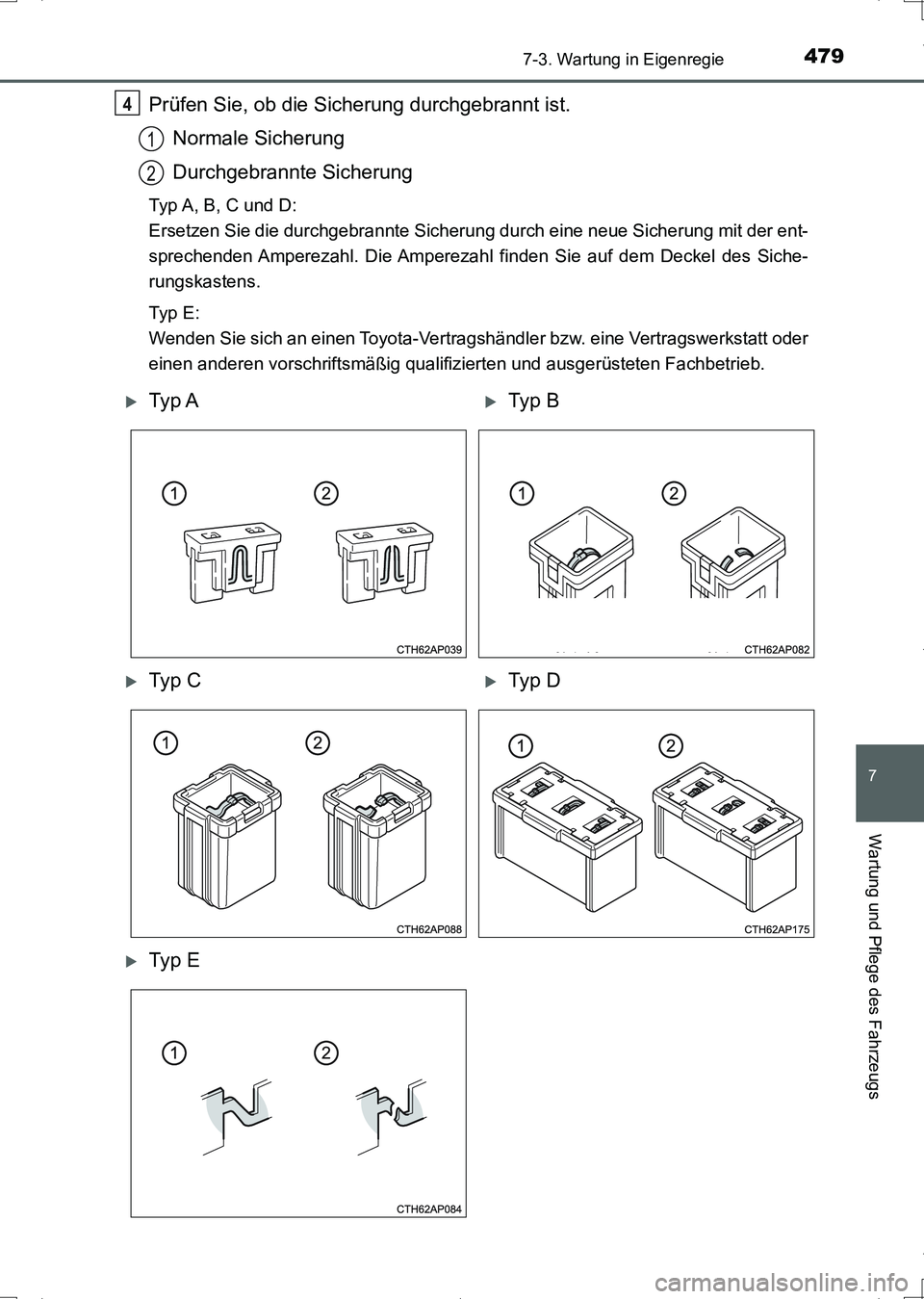

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Typ A, B, C und D:
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
Ty p E :
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
4
1
2
Ty p ATy p B
Ty p CTy p D
Ty p E
UK AURIS_HV_HB_OM_German_OM12L09M.book 479 ページ ２０１６年６月２８日　火曜日　午後６時２１分

4807-3. Wartung in Eigenregie
UK_AURIS_HV_HB_EM (OM12L09M)

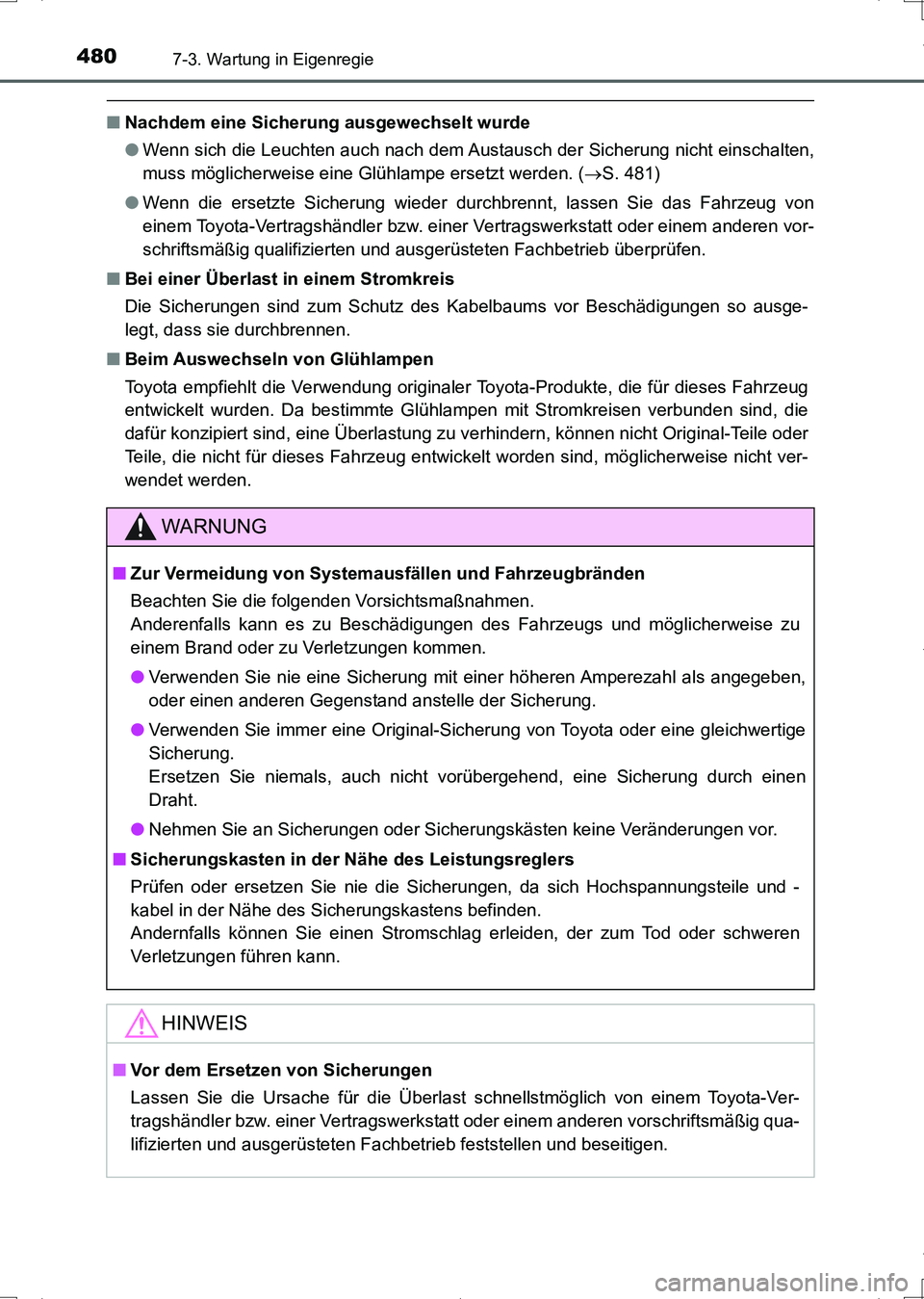

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. (S. 481)
●Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
■Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung originaler Toyota-Produkte, die für dieses Fahrzeug
entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbunden sind, die
dafür konzipiert sind, eine Überlastung zu verhindern, können nicht Original-Teile oder
Teile, die nicht für dieses Fahrzeug entwickelt worden sind, möglicherweise nicht ver-
wendet werden.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
●Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
●Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
■Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie nie die Sicherungen, da sich Hochspannungsteile und -
kabel in der Nähe des Sicherungskastens befinden.
Andernfalls können Sie einen Stromschlag erleiden, der zum Tod oder schweren
Verletzungen führen kann.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.
