4717-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12L11L)

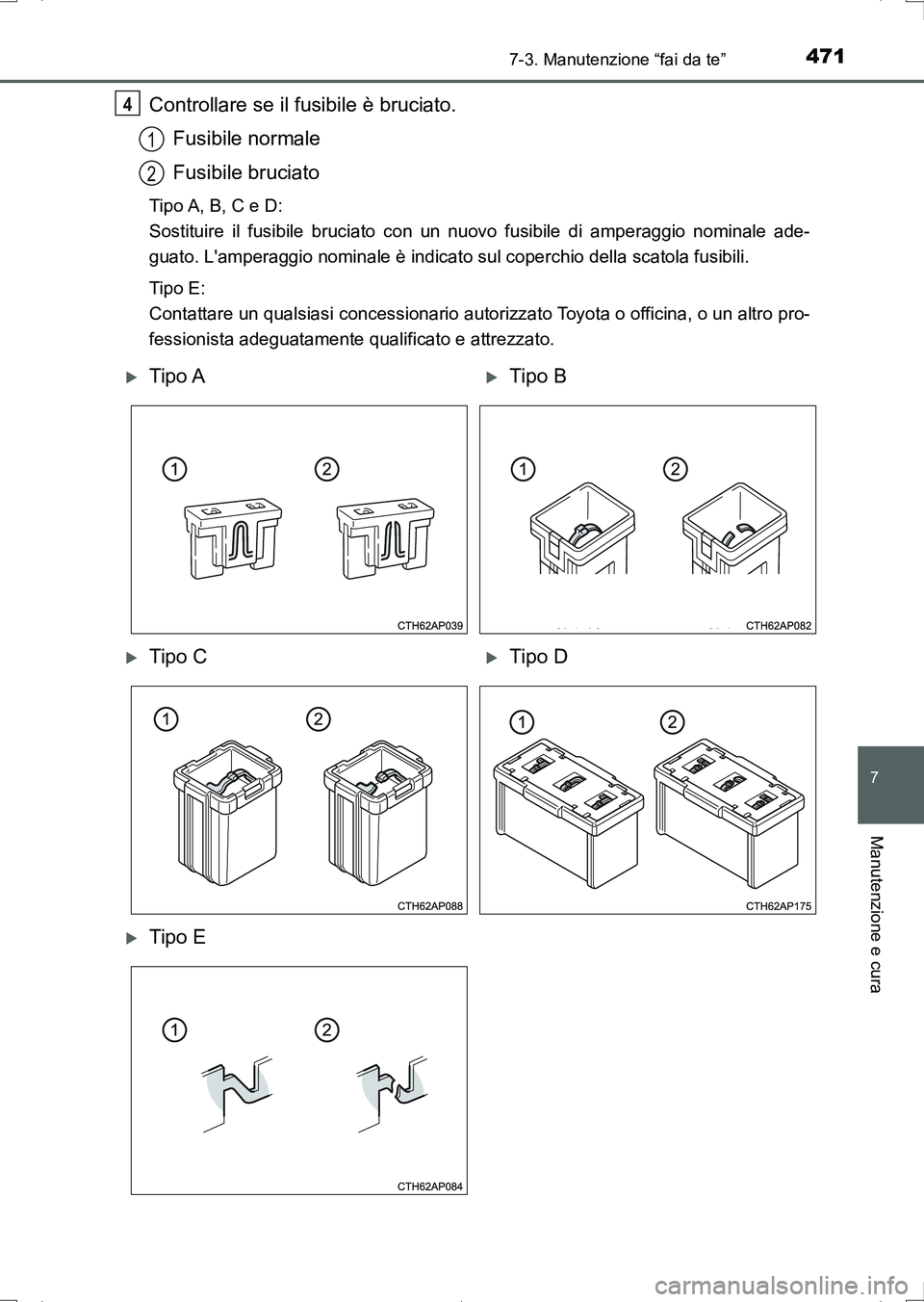

Controllare se il fusibile è bruciato.
Fusibile normale
Fusibile bruciato
Tipo A, B, C e D:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale ade-
guato. L'amperaggio nominale è indicato sul coperchio della scatola fusibili.
Tipo E:
Contattare un qualsiasi concessionario autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e attrezzato.
4
1
2
Tipo ATipo B
Tipo CTipo D
Tipo E
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 471 ページ ２０１６年６月２８日　火曜日　午後６時４７分

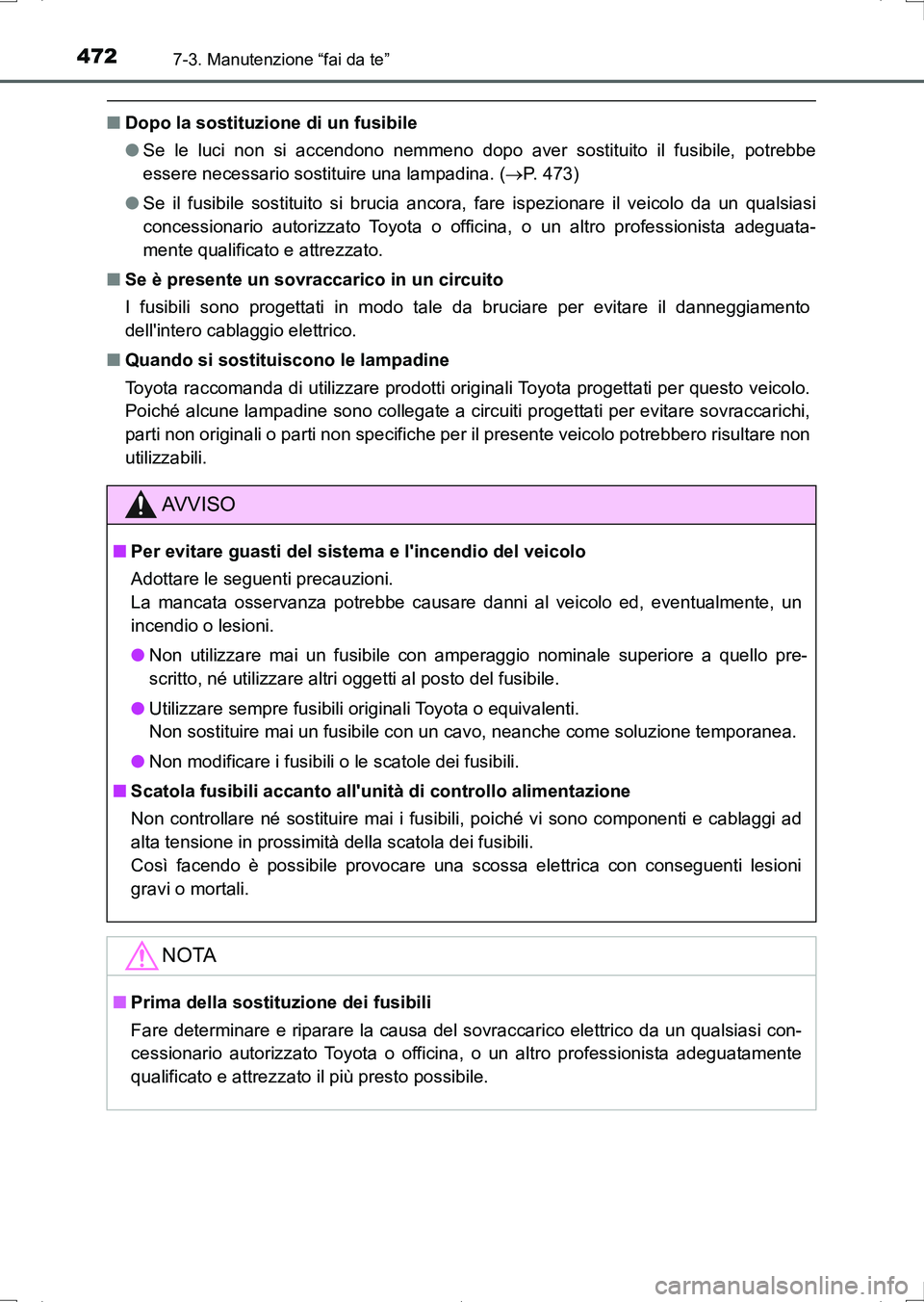

4727-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12L11L)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono nemmeno dopo aver sostituito il fusibile, potrebbe
essere necessario sostituire una lampadina. (P. 4 7 3 )
●Se il fusibile sostituito si brucia ancora, fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
■Se è presente un sovraccarico in un circuito
I fusibili sono progettati in modo tale da bruciare per evitare il danneggiamento
dell'intero cablaggio elettrico.
■Quando si sostituiscono le lampadine
Toyota raccomanda di utilizzare prodotti originali Toyota progettati per questo veicolo.
Poiché alcune lampadine sono collegate a circuiti progettati per evitare sovraccarichi,
parti non originali o parti non specifiche per il presente veicolo potrebbero risultare non
utilizzabili.
AV V I S O
■Per evitare guasti del sistema e l'incendio del veicolo
Adottare le seguenti precauzioni.
La mancata osservanza potrebbe causare danni al veicolo ed, eventualmente, un
incendio o lesioni.
●Non utilizzare mai un fusibile con amperaggio nominale superiore a quello pre-
scritto, né utilizzare altri oggetti al posto del fusibile.
●Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, neanche come soluzione temporanea.
●Non modificare i fusibili o le scatole dei fusibili.
■Scatola fusibili accanto all'unità di controllo alimentazione
Non controllare né sostituire mai i fusibili, poiché vi sono componenti e cablaggi ad
alta tensione in prossimità della scatola dei fusibili.
Così facendo è possibile provocare una scossa elettrica con conseguenti lesioni
gravi o mortali.
NOTA
■Prima della sostituzione dei fusibili
Fare determinare e riparare la causa del sovraccarico elettrico da un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguatamente
qualificato e attrezzato il più presto possibile.
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 472 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4737-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12L11L)

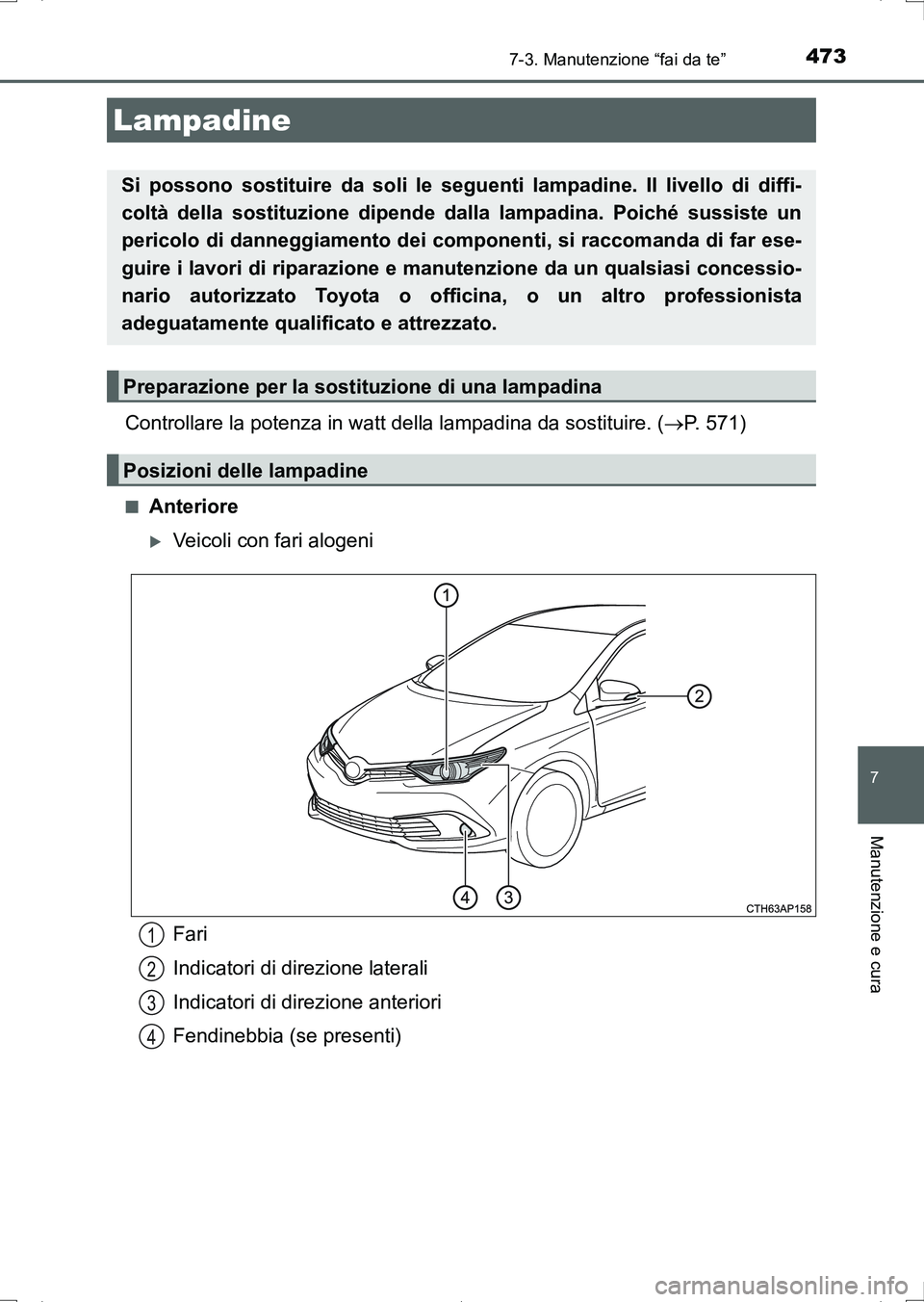

Controllare la potenza in watt della lampadina da sostituire. (P. 571)
■Anteriore
Veicoli con fari alogeni
Lampadine
Si possono sostituire da soli le seguenti lampadine. Il livello di diffi-
coltà della sostituzione dipende dalla lampadina. Poiché sussiste un
pericolo di danneggiamento dei componenti, si raccomanda di far ese-
guire i lavori di riparazione e manutenzione da un qualsiasi concessio-
nario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Fari
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 473 ページ ２０１６年６月２８日　火曜日　午後６時４７分

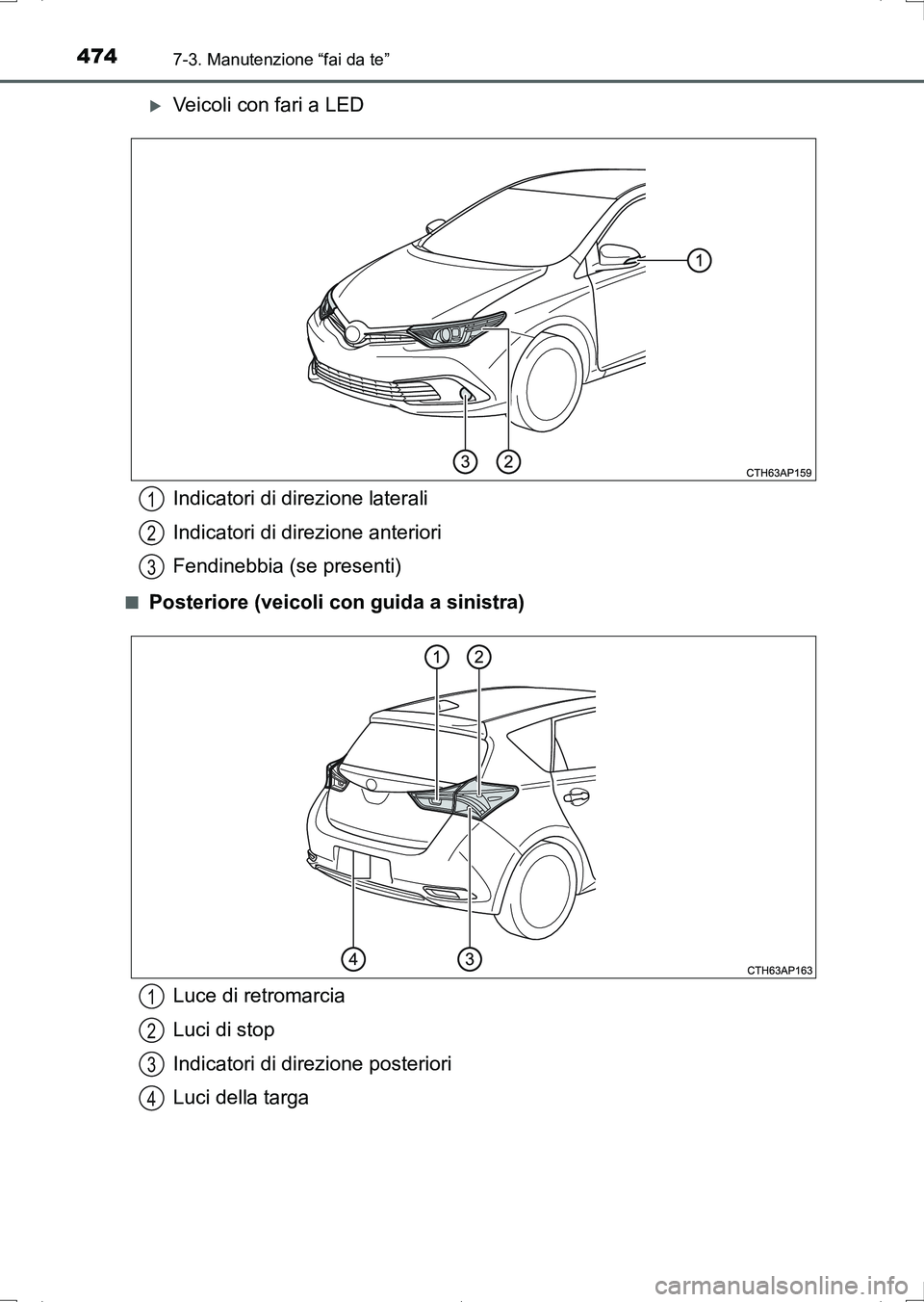

4747-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12L11L)
Veicoli con fari a LED
■Posteriore (veicoli con guida a sinistra)
Indicatori di direzione laterali
Indicatori di direzione anteriori
Fendinebbia (se presenti)1
2
3
Luce di retromarcia
Luci di stop
Indicatori di direzione posteriori
Luci della targa1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 474 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4757-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12L11L)■

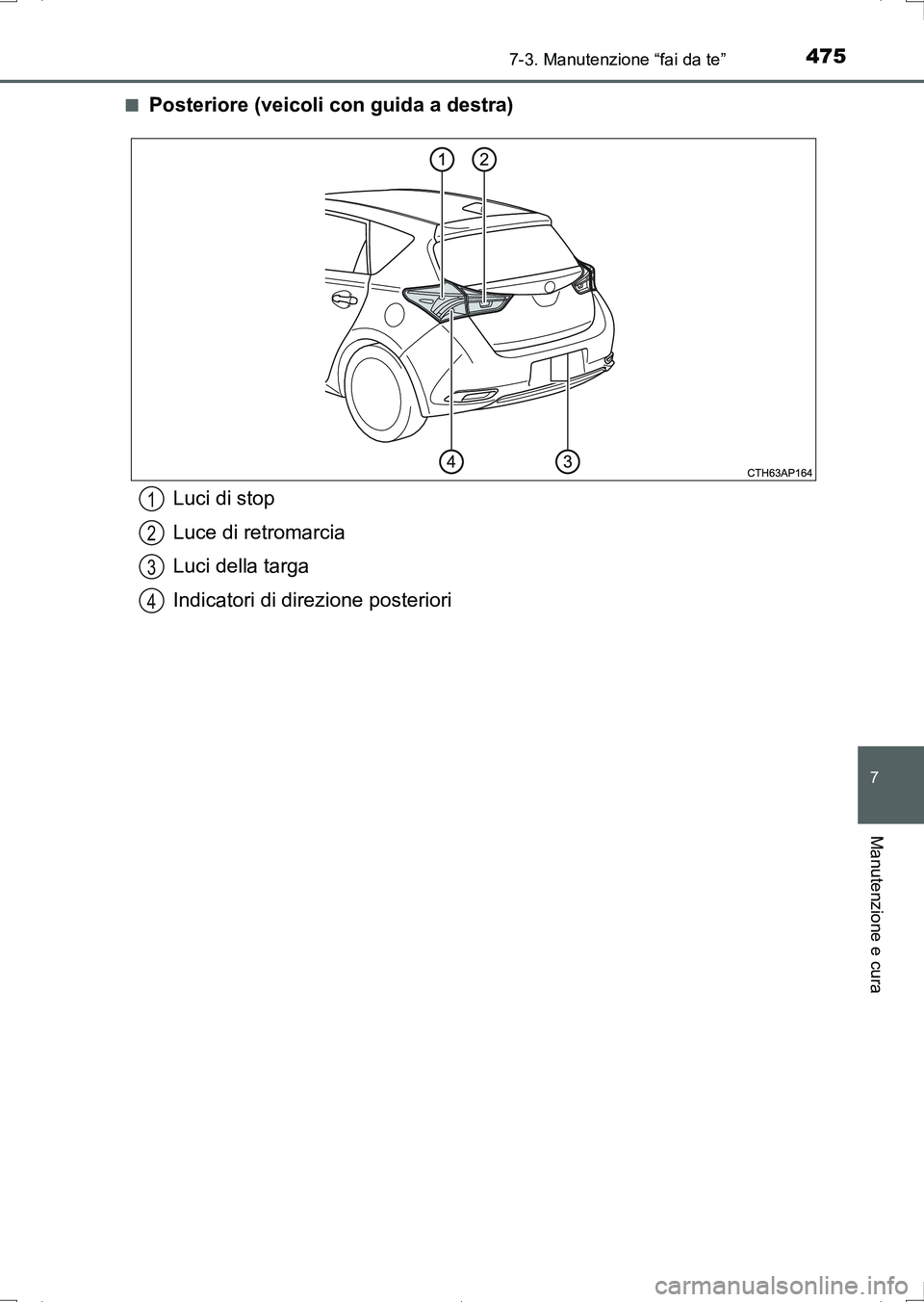

Posteriore (veicoli con guida a destra)
Luci di stop
Luce di retromarcia
Luci della targa
Indicatori di direzione posteriori1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 475 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4767-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12L11L)■

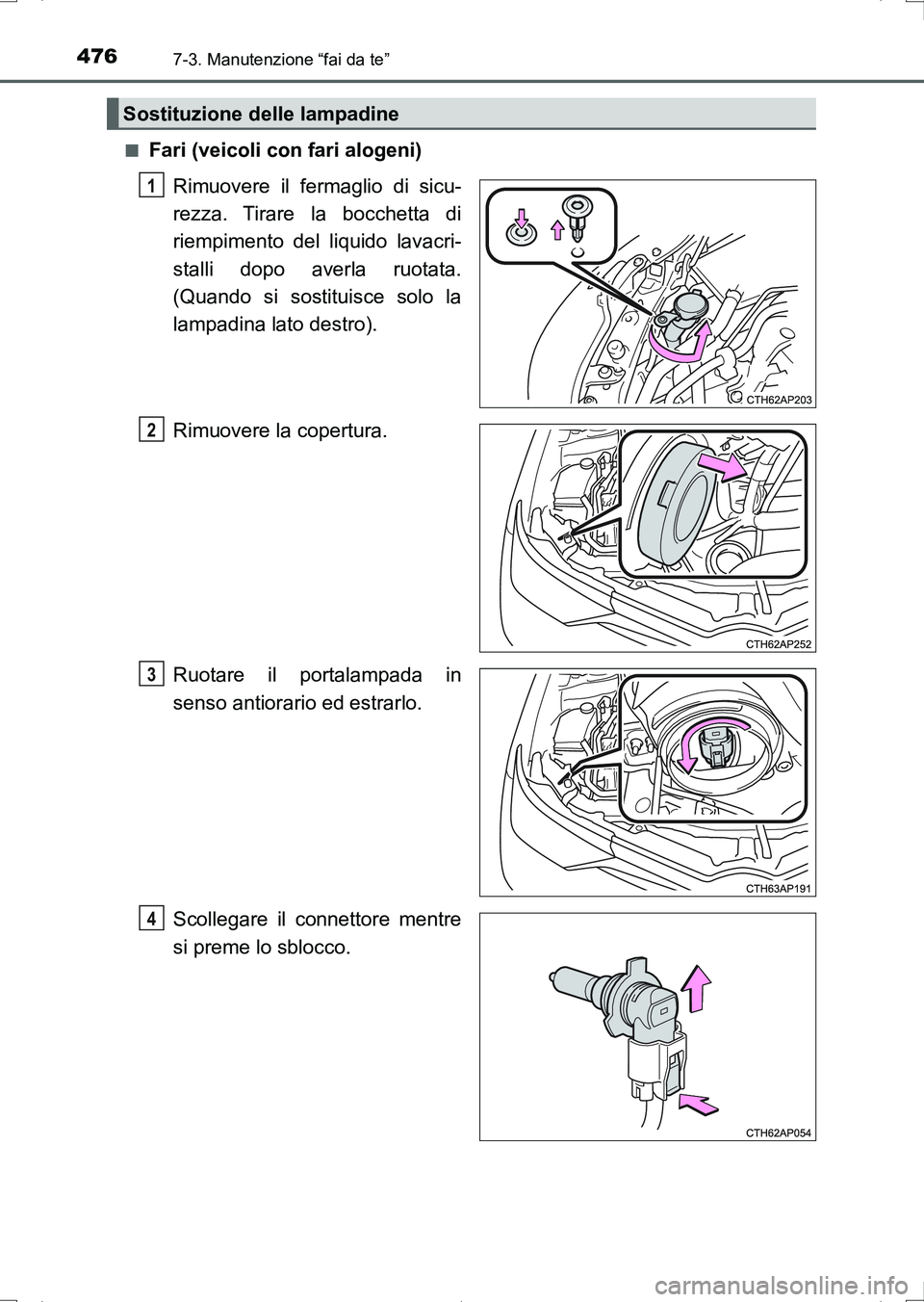

Fari (veicoli con fari alogeni)
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Rimuovere la copertura.
Ruotare il portalampada in
senso antiorario ed estrarlo.
Scollegare il connettore mentre
si preme lo sblocco.
Sostituzione delle lampadine
1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 476 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4777-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12L11L)

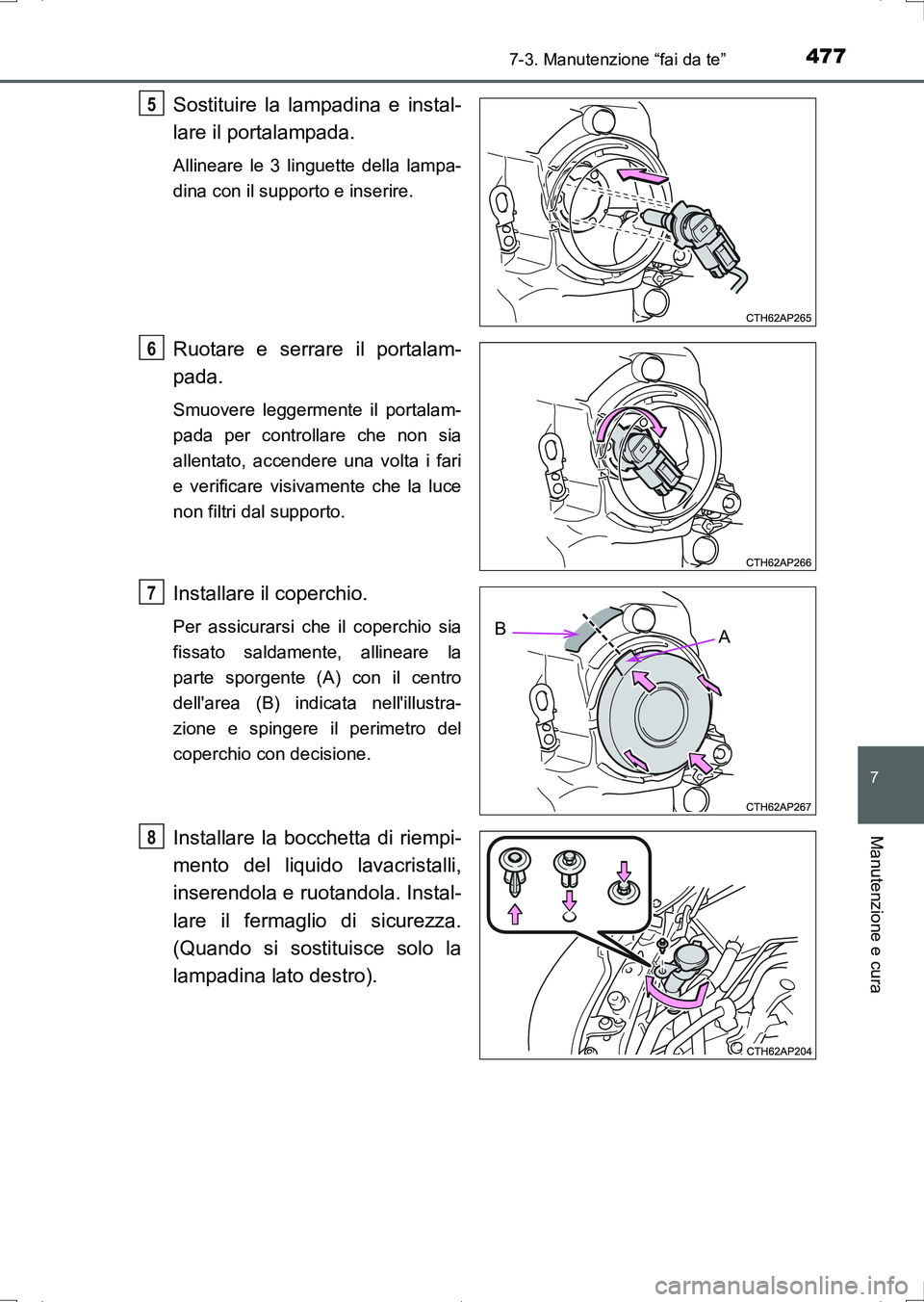

Sostituire la lampadina e instal-
lare il portalampada.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare e serrare il portalam-
pada.
Smuovere leggermente il portalam-
pada per controllare che non sia
allentato, accendere una volta i fari
e verificare visivamente che la luce
non filtri dal supporto.
Installare il coperchio.
Per assicurarsi che il coperchio sia
fissato saldamente, allineare la
parte sporgente (A) con il centro
dell'area (B) indicata nell'illustra-
zione e spingere il perimetro del
coperchio con decisione.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
5
6
AB
7
8
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 477 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4787-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12L11L)■

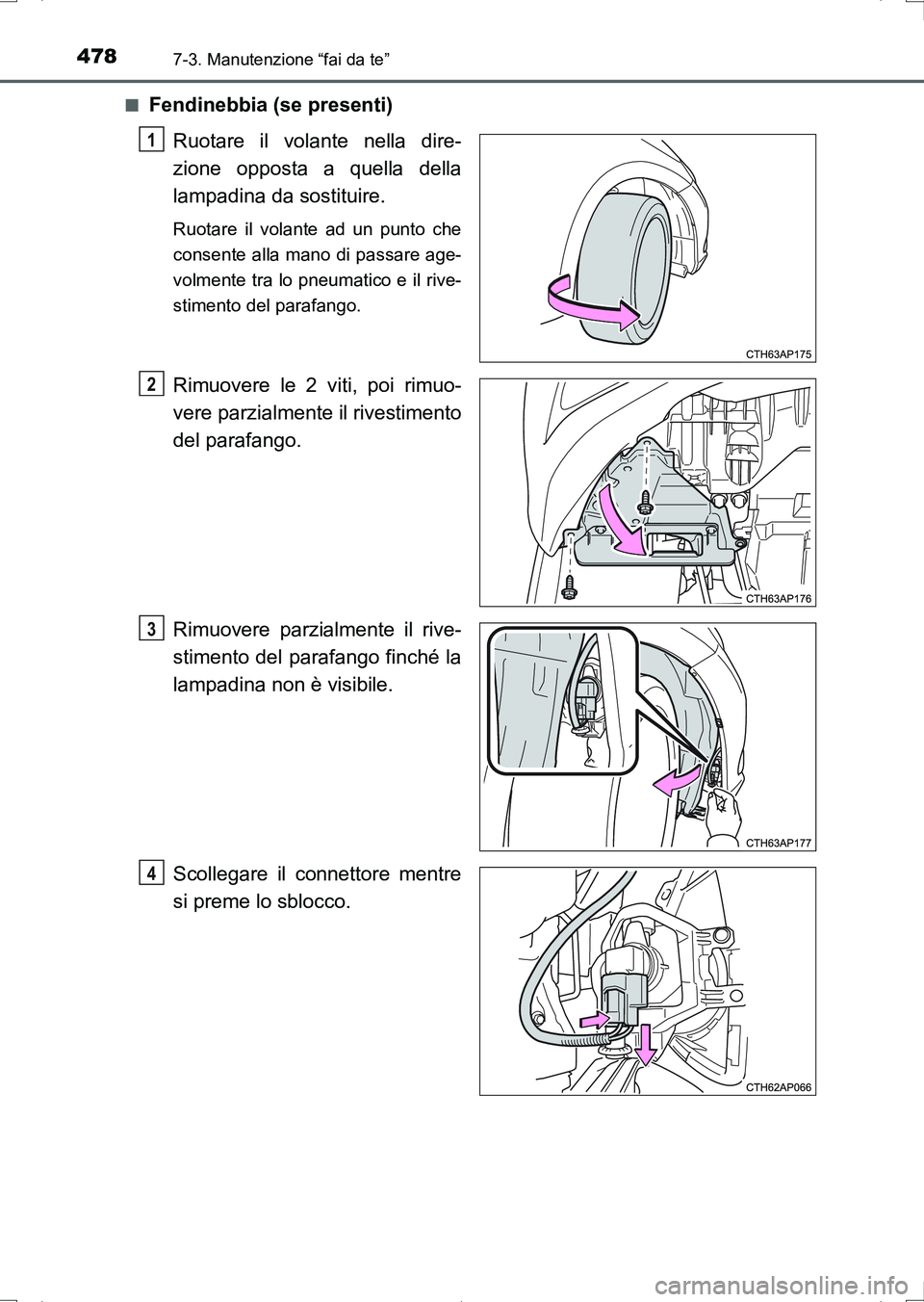

Fendinebbia (se presenti)
Ruotare il volante nella dire-
zione opposta a quella della
lampadina da sostituire.
Ruotare il volante ad un punto che
consente alla mano di passare age-
volmente tra lo pneumatico e il rive-
stimento del parafango.
Rimuovere le 2 viti, poi rimuo-
vere parzialmente il rivestimento
del parafango.
Rimuovere parzialmente il rive-
stimento del parafango finché la
lampadina non è visibile.
Scollegare il connettore mentre
si preme lo sblocco.
1
2
3
4
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 478 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4797-3. Manutenzione “fai da te”
7
Manutenzione e cura
UK_AURIS_HV_HB_EL (OM12L11L)

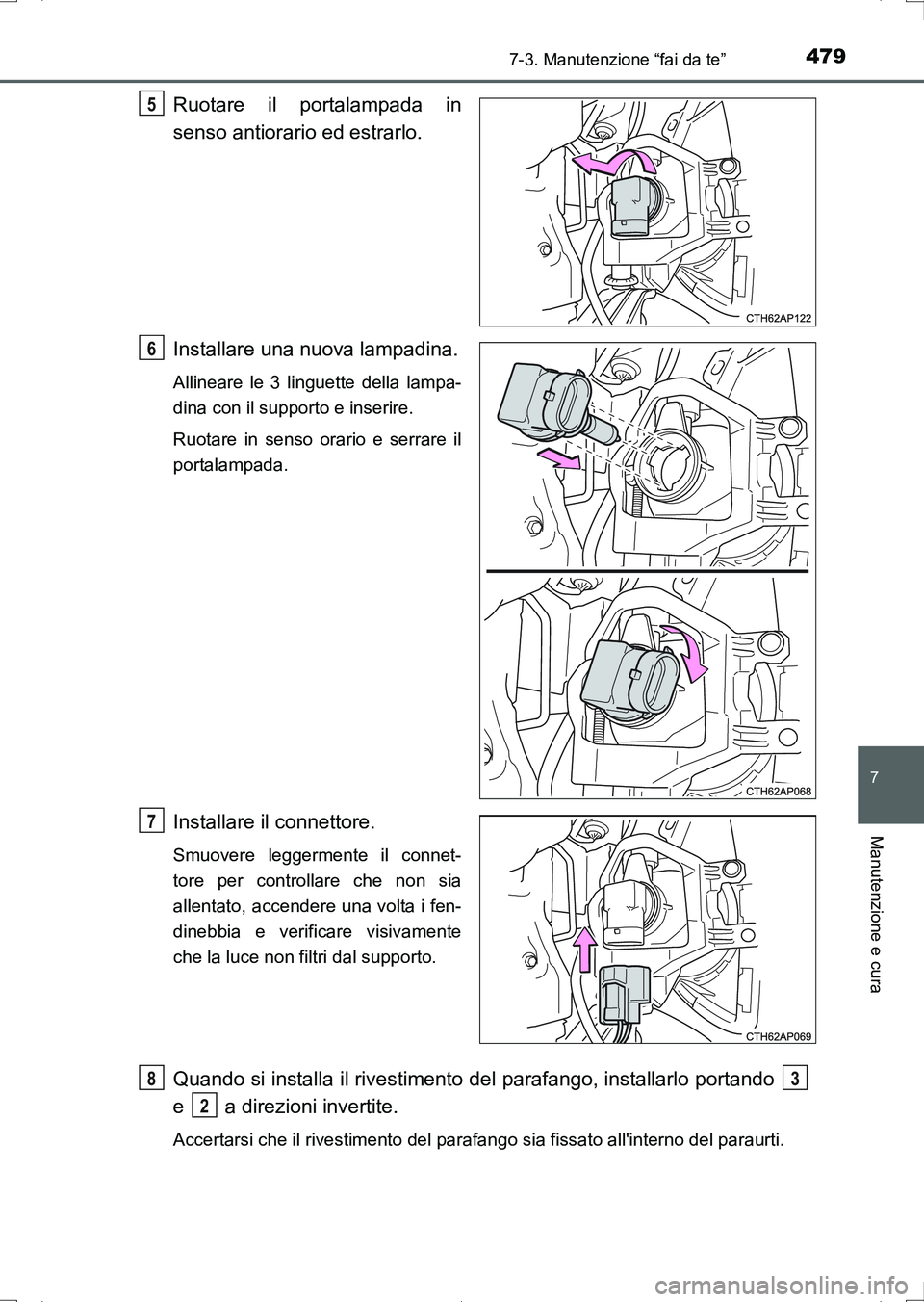

Ruotare il portalampada in
senso antiorario ed estrarlo.
Installare una nuova lampadina.
Allineare le 3 linguette della lampa-
dina con il supporto e inserire.
Ruotare in senso orario e serrare il
portalampada.
Installare il connettore.
Smuovere leggermente il connet-
tore per controllare che non sia
allentato, accendere una volta i fen-
dinebbia e verificare visivamente
che la luce non filtri dal supporto.
Quando si installa il rivestimento del parafango, installarlo portando
e a direzioni invertite.
Accertarsi che il rivestimento del parafango sia fissato all'interno del paraurti.
5
6
7
83
2
UK AURIS_HV_HB_OM_Italian_OM12L11L.book 479 ページ ２０１６年６月２８日　火曜日　午後６時４７分

4807-3. Manutenzione “fai da te”
UK_AURIS_HV_HB_EL (OM12L11L)■

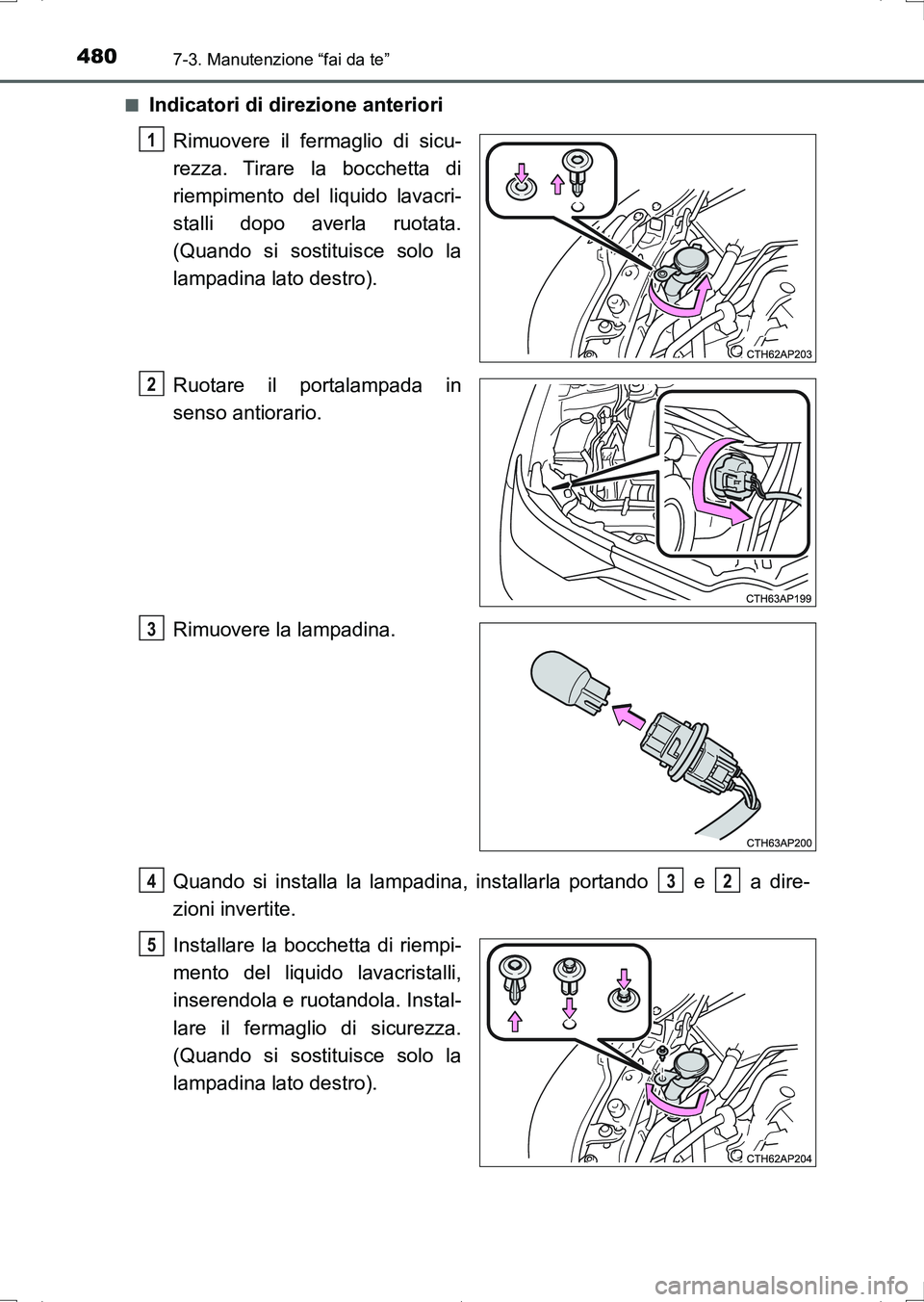

Indicatori di direzione anteriori
Rimuovere il fermaglio di sicu-
rezza. Tirare la bocchetta di
riempimento del liquido lavacri-
stalli dopo averla ruotata.
(Quando si sostituisce solo la
lampadina lato destro).
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Quando si installa la lampadina, installarla portando e a dire-
zioni invertite.
Installare la bocchetta di riempi-
mento del liquido lavacristalli,
inserendola e ruotandola. Instal-
lare il fermaglio di sicurezza.
(Quando si sostituisce solo la
lampadina lato destro).
1
2
3
432
5
