TOYOTA AURIS HYBRID 2017 Návod na použitie (in Slovakian)

551
9
Technické údaje
vozidla
UK AURIS_HV_HB_EE (OM12L07SK)9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja, atď.) ........... 552
Informácie o palive............. 564
9-2. Prispôsobenie
Prispôsobiteľné funkcie ..... 566
9-3. Inicializácia
Zariadenia
pre inicializáciu ................ 573

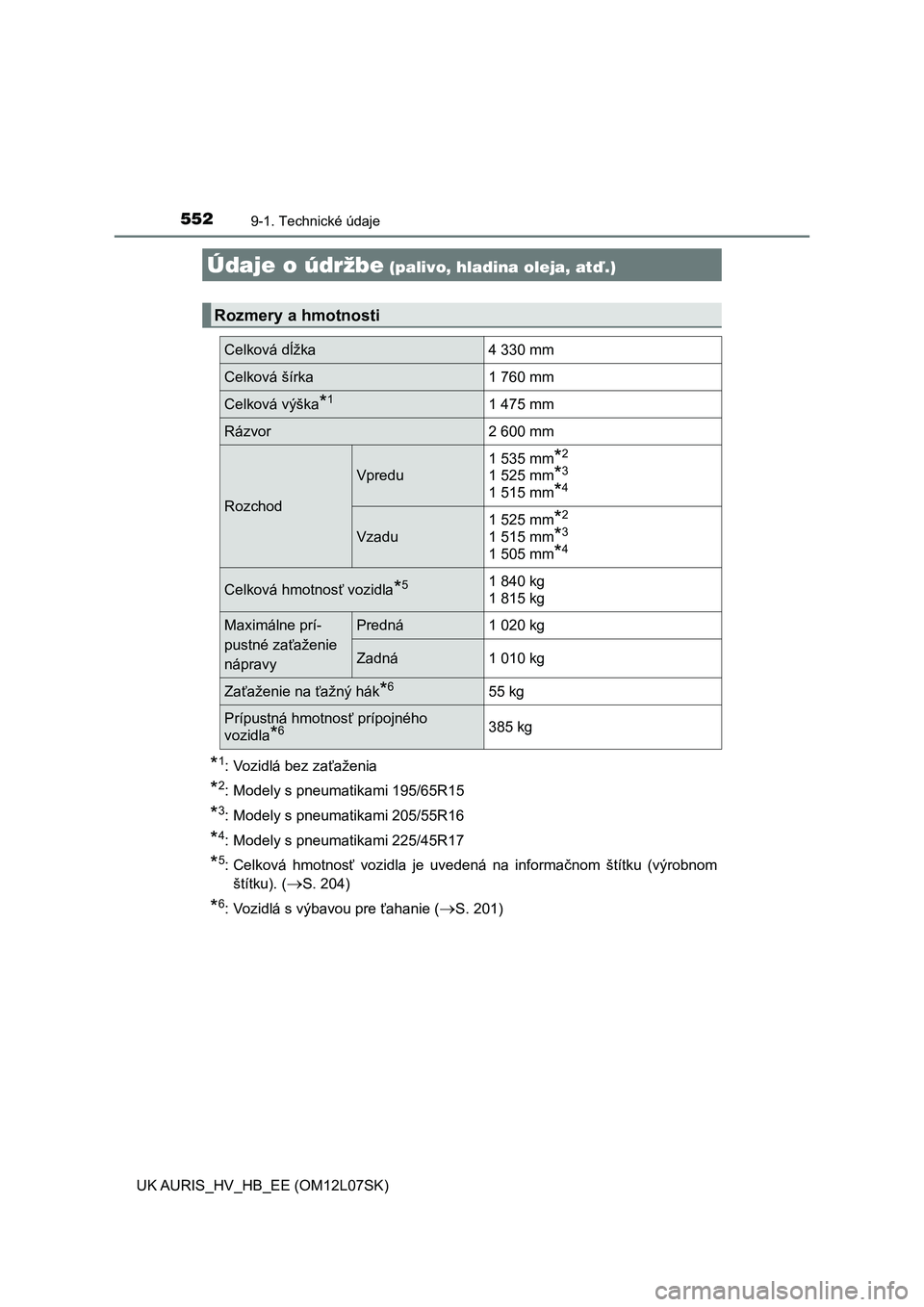

552
UK AURIS_HV_HB_EE (OM12L07SK)
9-1. Technické údaje
*1: Vozidlá bez zaťaženia
*2: Modely s pneumatikami 195/65R15
*3: Modely s pneumatikami 205/55R16
*4: Modely s pneumatikami 225/45R17
*5: Celková hmotnosť vozidla je uvedená na informačnom štítku (výrobnom
štítku). (
S. 204)
*6: Vozidlá s výbavou pre ťahanie (S. 201)
Údaje o údržbe (palivo, hladina oleja, atď.)
Rozmery a hmotnosti
Celková dĺžka 4 330 mm
Celková šírka 1 760 mm
Celková výška*11 475 mm
Rázvor 2 600 mm
Rozchod
Vpredu1 535 mm
*2
1 525 mm*3
1 515 mm*4
Vzadu1 525 mm
*2
1 515 mm*3
1 505 mm*4
Celková hmotnosť vozidla*51 840 kg
1 815 kg
Maximálne prí-
pustné zaťaženie
nápravyPredná 1 020 kg
Zadná 1 010 kg
Zaťaženie na ťažný hák*655 kg
Prípustná hmotnosť prípojného
vozidla
*6385 kg

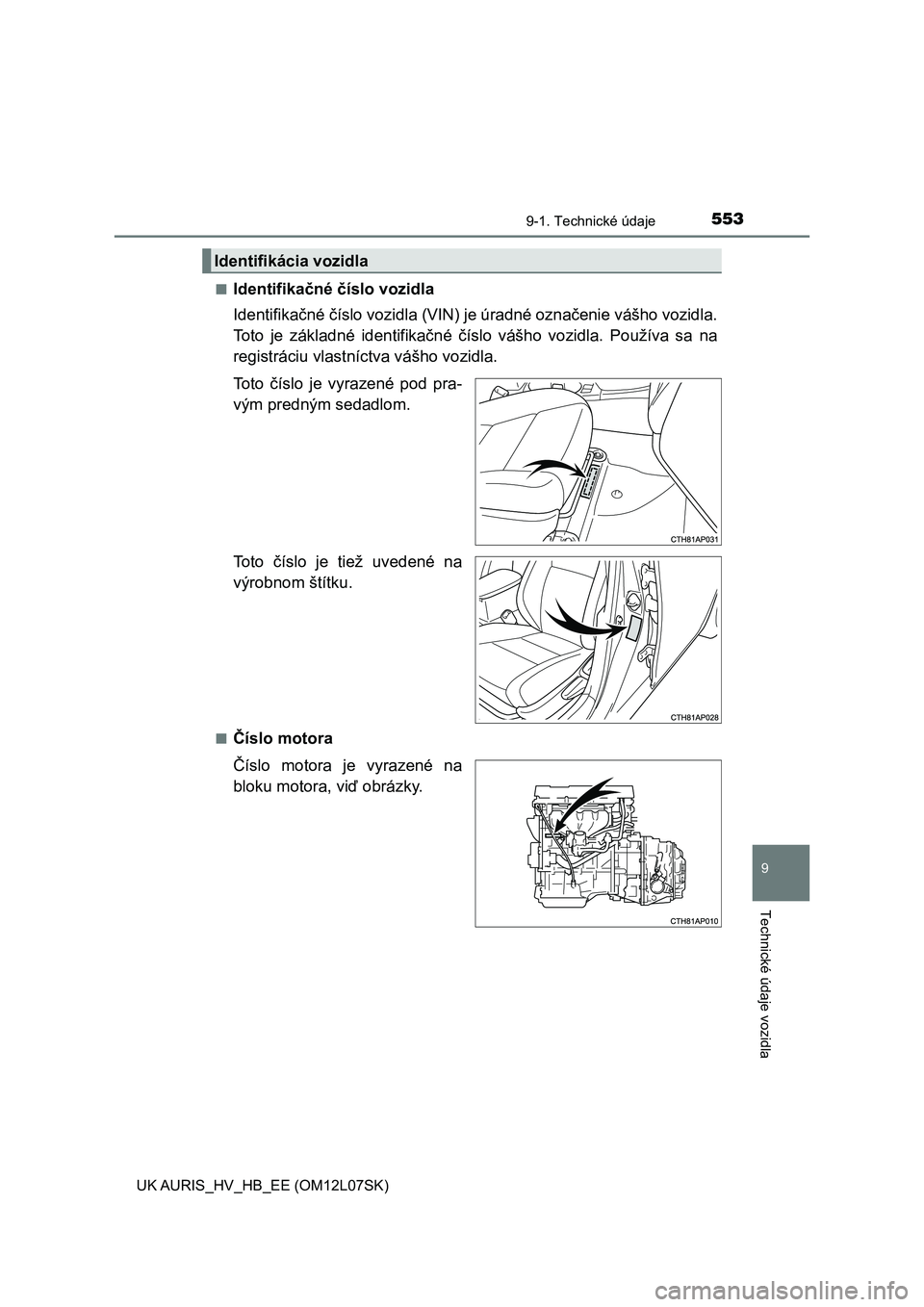

5539-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
9
Technické údaje vozidla
■Identifikačné číslo vozidla
Identifikačné číslo vozidla (VIN) je úradné označenie vášho vozidla.
Toto je základné identifikačné číslo vášho vozidla. Používa sa na
registráciu vlastníctva vášho vozidla.
Toto číslo je vyrazené pod pra-
vým predným sedadlom.
Toto číslo je tiež uvedené na
výrobnom štítku.
■Číslo motora
Číslo motora je vyrazené na
bloku motora, viď obrázky.
Identifikácia vozidla

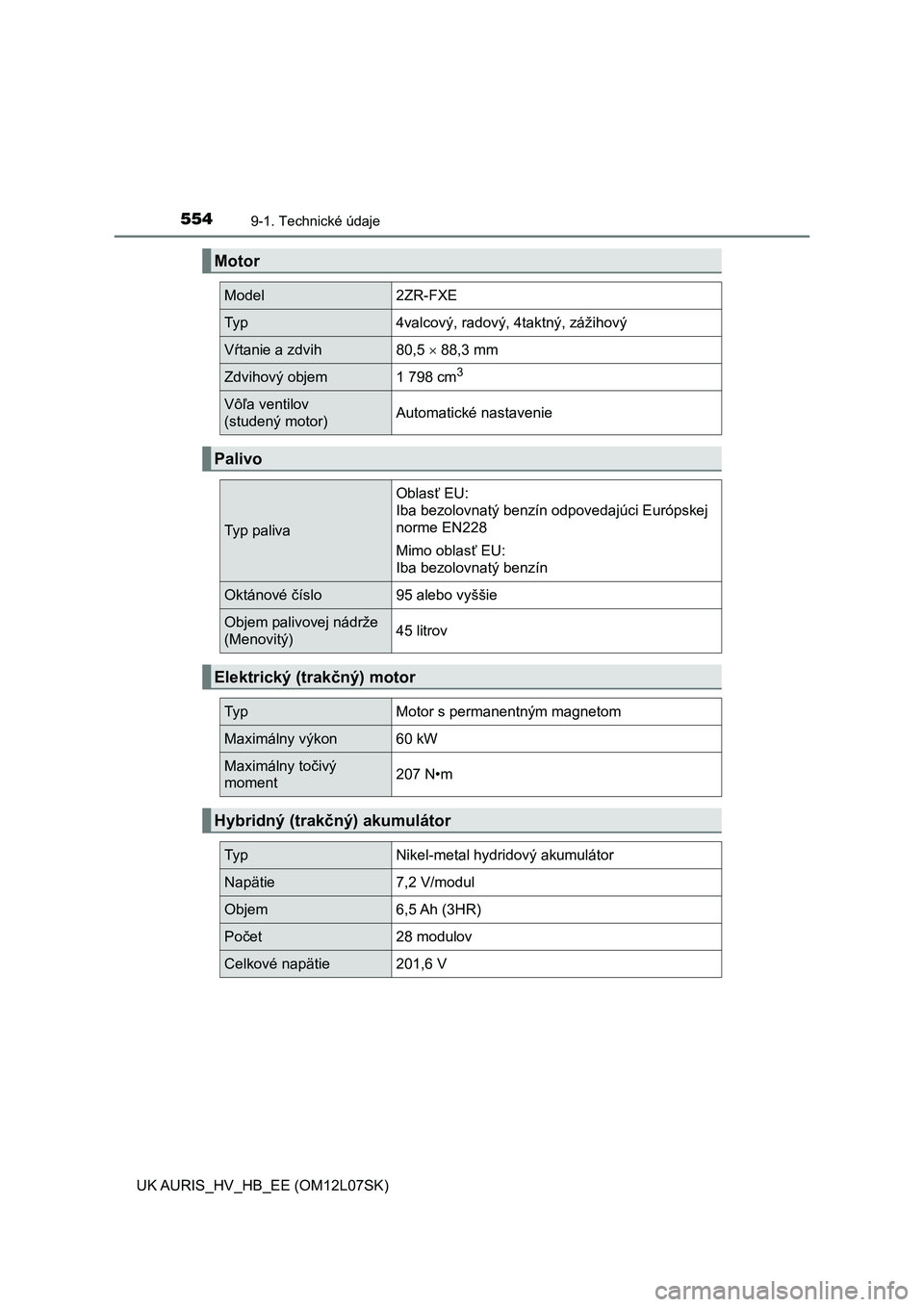

5549-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
Motor
Model2ZR-FXE
Ty p4valcový, radový, 4taktný, zážihový
Vŕtanie a zdvih80,5  88,3 mm
Zdvihový objem1 798 cm3
Vôľa ventilov
(studený motor)Automatické nastavenie
Palivo
Typ paliva
Oblasť EU:
Iba bezolovnatý benzín odpovedajúci Európskej
norme EN228
Mimo oblasť EU:
Iba bezolovnatý benzín
Oktánové číslo 95 alebo vyššie
Objem palivovej nádrže
(Menovitý)45 litrov
Elektrický (trakčný) motor
Ty pMotor s permanentným magnetom
Maximálny výkon60 kW
Maximálny točivý
moment207 N•m
Hybridný (trakčný) akumulátor
Ty pNikel-metal hydridový akumulátor
Napätie7,2 V/modul
Objem6,5 Ah (3HR)
Počet28 modulov
Celkové napätie201,6 V

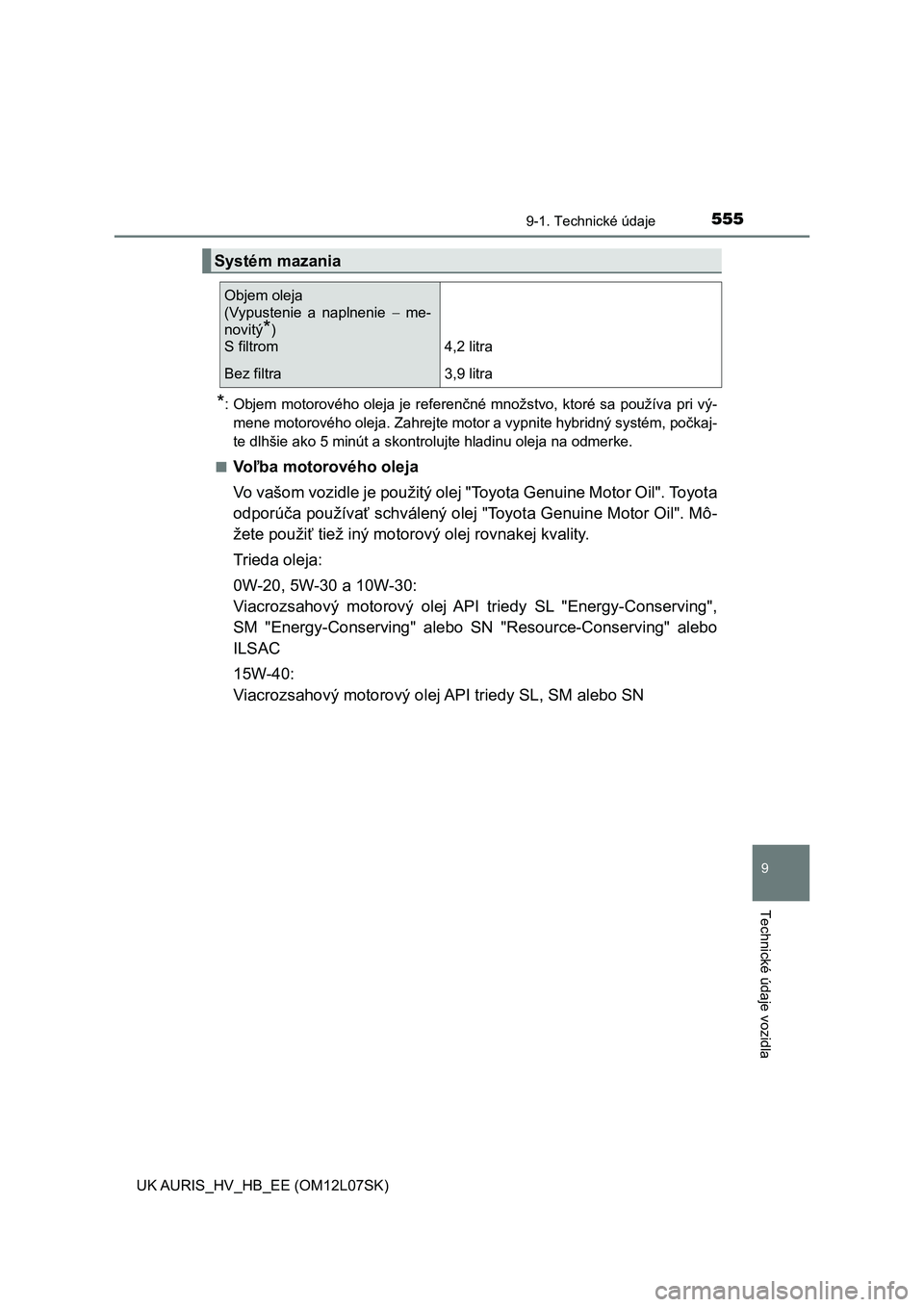

5559-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
9
Technické údaje vozidla
*: Objem motorového oleja je referenčné množstvo, ktoré sa používa pri vý-
mene motorového oleja. Zahrejte motor a vypnite hybridný systém, počkaj-
te dlhšie ako 5 minút a skontrolujte hladinu oleja na odmerke.
■
Voľba motorového oleja
Vo vašom vozidle je použitý olej "Toyota Genuine Motor Oil". Toyota
odporúča používať schválený olej "Toyota Genuine Motor Oil". Mô-
žete použiť tiež iný motorový olej rovnakej kvality.
Trieda oleja:
0W-20, 5W-30 a 10W-30:
Viacrozsahový motorový olej API triedy SL "Energy-Conserving",
SM "Energy-Conserving" alebo SN "Resource-Conserving" alebo
ILSAC
15W-40:
Viacrozsahový motorový olej API triedy SL, SM alebo SN
Systém mazania
Objem oleja
(Vypustenie a naplnenie  me-
novitý
*)
S filtrom 4,2 litra
Bez filtra 3,9 litra

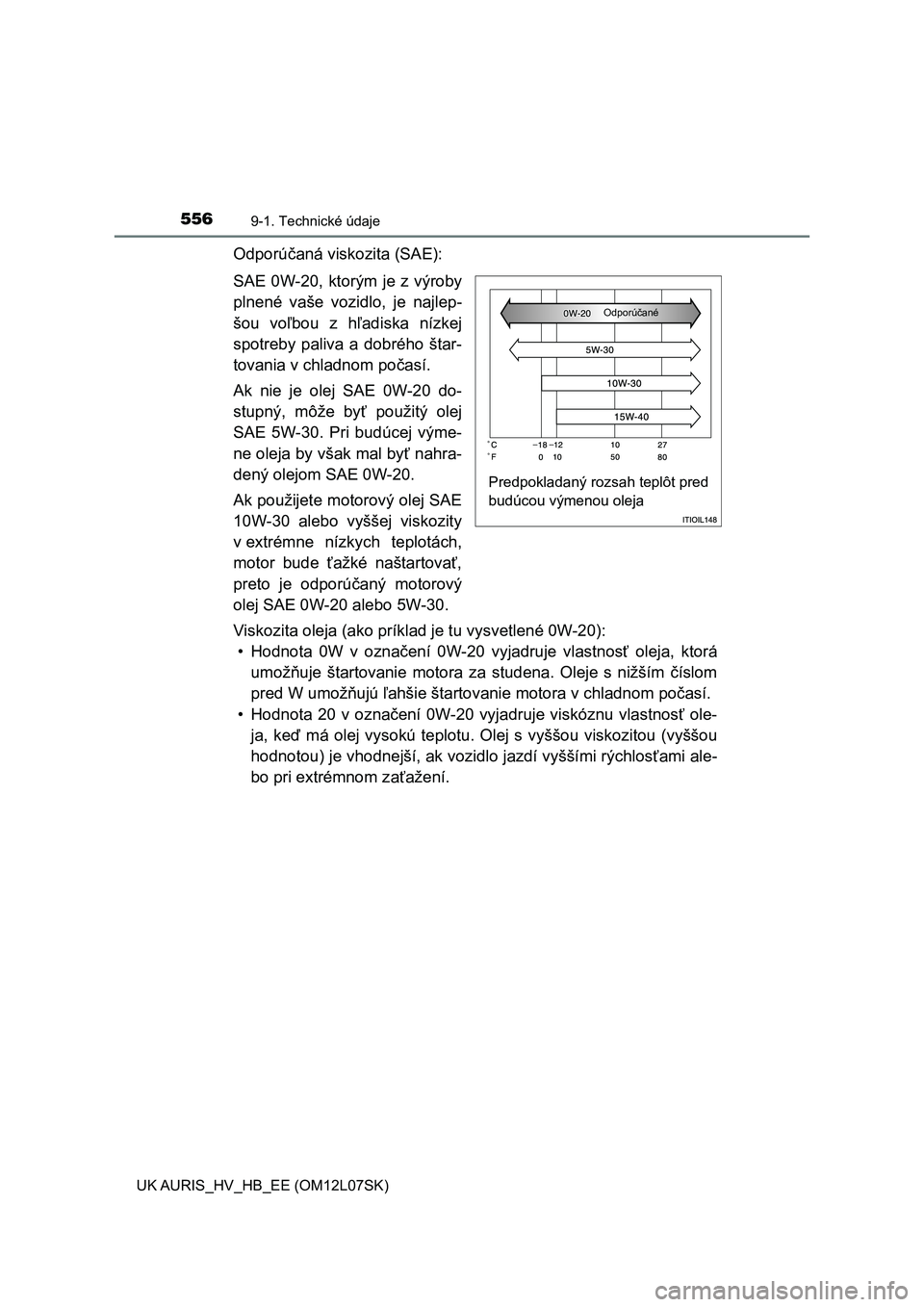

5569-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
Odporúčaná viskozita (SAE):
SAE 0W-20, ktorým je z výroby
plnené vaše vozidlo, je najlep-
šou voľbou z hľadiska nízkej
spotreby paliva a dobrého štar-
tovania v chladnom počasí.
Ak nie je olej SAE 0W-20 do-
stupný, môže byť použitý olej
SAE 5W-30. Pri budúcej výme-
ne oleja by však mal byť nahra-
dený olejom SAE 0W-20.
Ak použijete motorový olej SAE
10W-30 alebo vyššej viskozity
v extrémne nízkych teplotách,
motor bude ťažké naštartovať,
preto je odporúčaný motorový
olej SAE 0W-20 alebo 5W-30.
Viskozita oleja (ako príklad je tu vysvetlené 0W-20):
• Hodnota 0W v označení 0W-20 vyjadruje vlastnosť oleja, ktorá
umožňuje štartovanie motora za studena. Oleje s nižším číslom
pred W umožňujú ľahšie štartovanie motora v chladnom počasí.
• Hodnota 20 v označení 0W-20 vyjadruje viskóznu vlastnosť ole-
ja, keď má olej vysokú teplotu. Olej s vyššou viskozitou (vyššou
hodnotou) je vhodnejší, ak vozidlo jazdí vyššími rýchlosťami ale-
bo pri extrémnom zaťažení.
Predpokladaný rozsah teplôt pred
budúcou výmenou oleja
Odporúčané

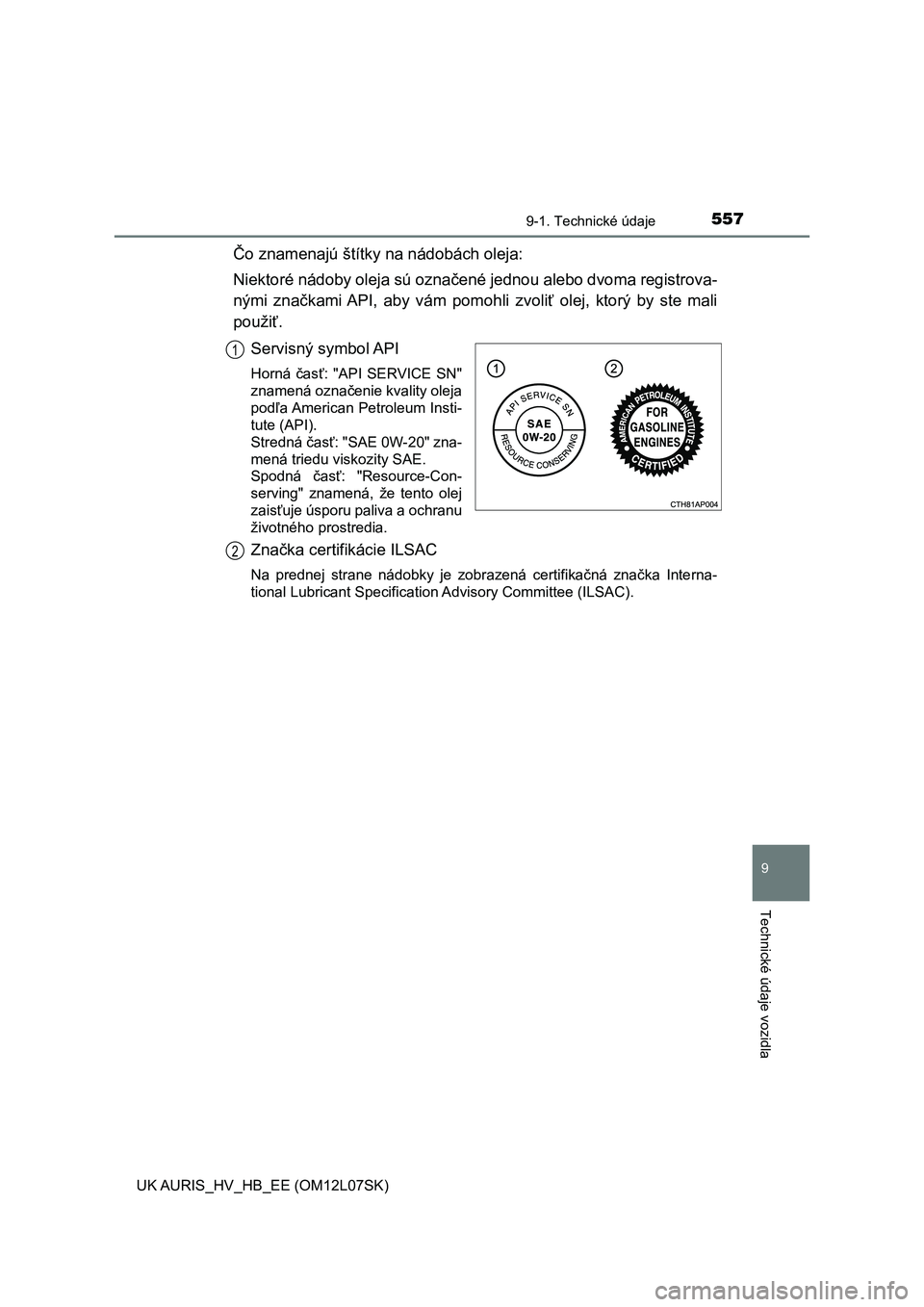

5579-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
9
Technické údaje vozidla
Čo znamenajú štítky na nádobách oleja:
Niektoré nádoby oleja sú označené jednou alebo dvoma registrova-
nými značkami API, aby vám pomohli zvoliť olej, ktorý by ste mali
použiť.
Servisný symbol API
Horná časť: "API SERVICE SN"
znamená označenie kvality oleja
podľa American Petroleum Insti-
tute (API).
Stredná časť: "SAE 0W-20" zna-
mená triedu viskozity SAE.
Spodná časť: "Resource-Con-
serving" znamená, že tento olej
zaisťuje úsporu paliva a ochranu
životného prostredia.
Značka certifikácie ILSAC
Na prednej strane nádobky je zobrazená certifikačná značka Interna-
tional Lubricant Specification Advisory Committee (ILSAC).
1
2

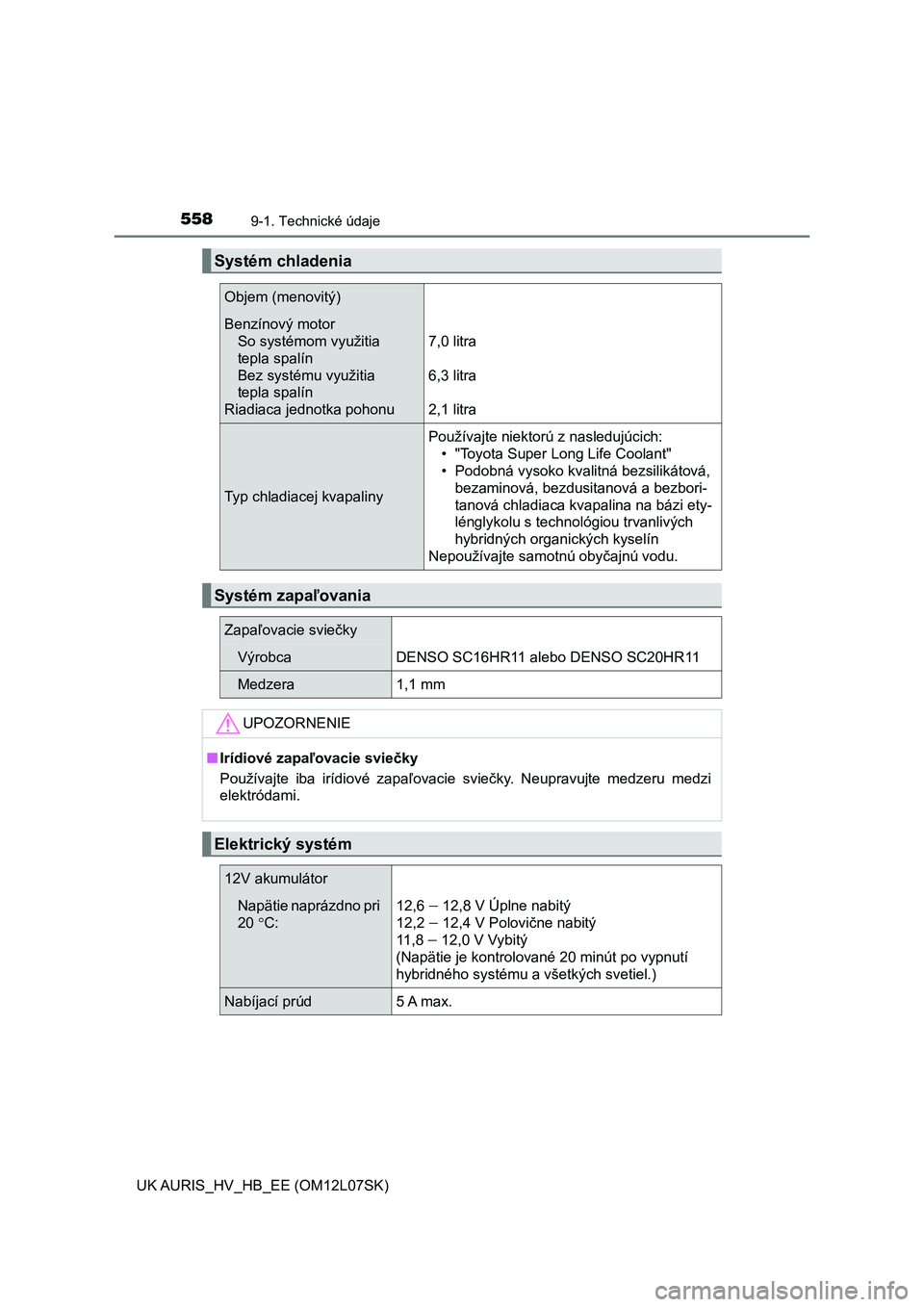

5589-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
Systém chladenia
Objem (menovitý)
Benzínový motor
So systémom využitia
tepla spalín
Bez systému využitia
tepla spalín
Riadiaca jednotka pohonu
7,0 litra
6,3 litra
2,1 litra
Typ chladiacej kvapalinyPoužívajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezbori-
tanová chladiaca kvapalina na bázi ety-
lénglykolu s technológiou trvanlivých
hybridných organických kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania
Zapaľovacie sviečky
VýrobcaDENSO SC16HR11 alebo DENSO SC20HR11
Medzera1,1 mm
UPOZORNENIE
■Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzeru medzi
elektródami.
Elektrický systém
12V akumulátor
Napätie naprázdno pri
20 C:12,6  12,8 V Úplne nabitý
12,2
 12,4 V Polovične nabitý
11 , 8
 12,0 V Vybitý
(Napätie je kontrolované 20 minút po vypnutí
hybridného systému a všetkých svetiel.)
Nabíjací prúd5 A max.

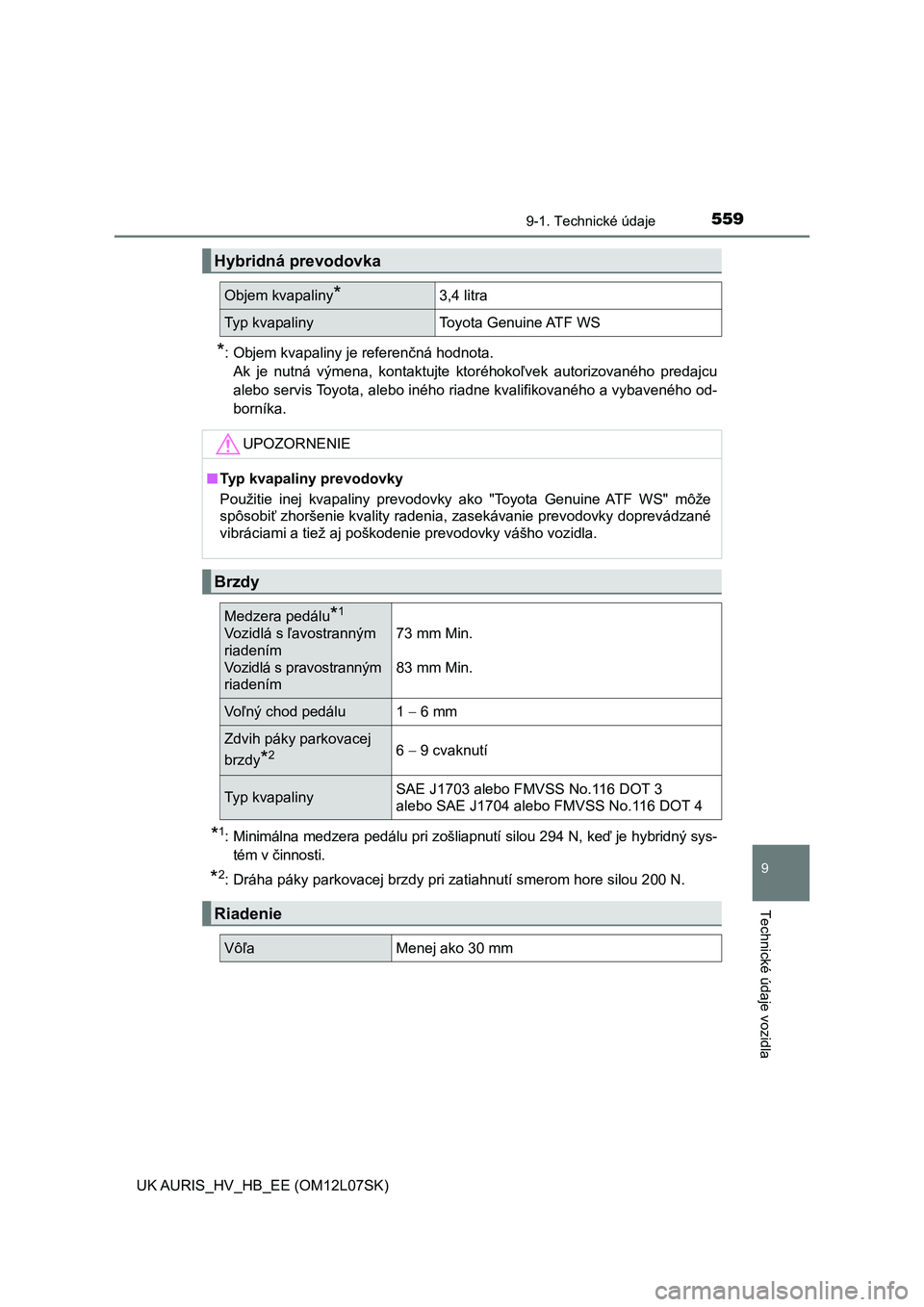

5599-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
9
Technické údaje vozidla
*: Objem kvapaliny je referenčná hodnota.
Ak je nutná výmena, kontaktujte ktoréhokoľvek autorizovaného predajcu
alebo servis Toyota, alebo iného riadne kvalifikovaného a vybaveného od-
borníka.
*1: Minimálna medzera pedálu pri zošliapnutí silou 294 N, keď je hybridný sys-
tém v činnosti.
*2: Dráha páky parkovacej brzdy pri zatiahnutí smerom hore silou 200 N.
Hybridná prevodovka
Objem kvapaliny*3,4 litra
Typ kvapaliny Toyota Genuine ATF WS
UPOZORNENIE
■Typ kvapaliny prevodovky
Použitie inej kvapaliny prevodovky ako "Toyota Genuine ATF WS" môže
spôsobiť zhoršenie kvality radenia, zasekávanie prevodovky doprevádzané
vibráciami a tiež aj poškodenie prevodovky vášho vozidla.
Brzdy
Medzera pedálu*1
Vozidlá s ľavostranným
riadením
Vozidlá s pravostranným
riadením73 mm Min.
83 mm Min.
Voľný chod pedálu 1  6 mm
Zdvih páky parkovacej
brzdy
*26  9 cvaknutí
Typ kvapalinySAE J1703 alebo FMVSS No.116 DOT 3
alebo SAE J1704 alebo FMVSS No.116 DOT 4
Riadenie
VôľaMenej ako 30 mm

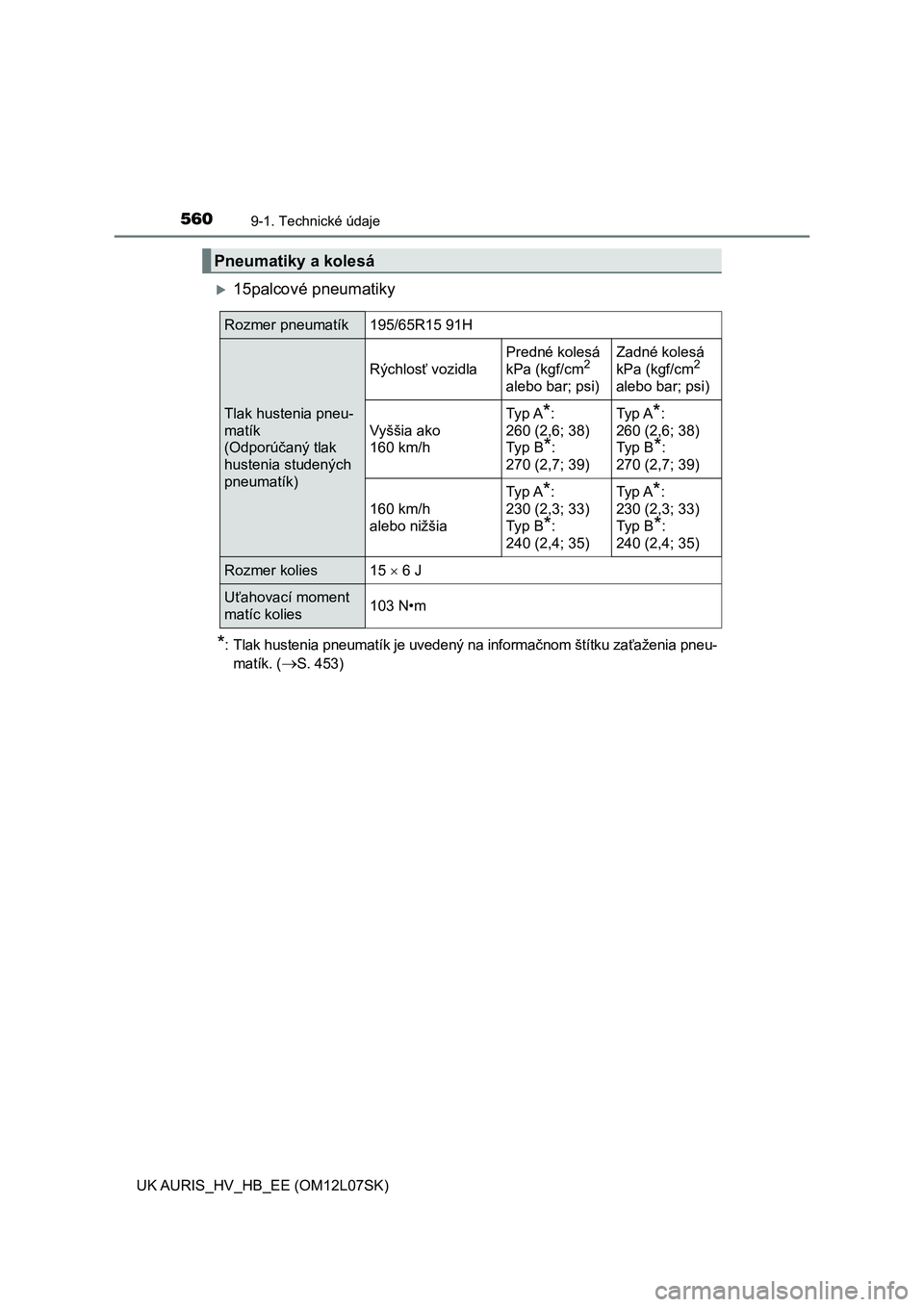

5609-1. Technické údaje
UK AURIS_HV_HB_EE (OM12L07SK)
15palcové pneumatiky
*: Tlak hustenia pneumatík je uvedený na informačnom štítku zaťaženia pneu-
matík. (
S. 453)
Pneumatiky a kolesá
Rozmer pneumatík195/65R15 91H
Tlak hustenia pneu-
matík
(Odporúčaný tlak
hustenia studených
pneumatík)
Rýchlosť vozidla
Predné kolesá
kPa (kgf/cm2
alebo bar; psi)
Zadné kolesá
kPa (kgf/cm2
alebo bar; psi)
Vyššia ako
160 km/h
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
Ty p A*:
260 (2,6; 38)
Ty p B
*:
270 (2,7; 39)
160 km/h
alebo nižšia
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Ty p A*:
230 (2,3; 33)
Ty p B
*:
240 (2,4; 35)
Rozmer kolies15  6 J
Uťahovací moment
matíc kolies103 N•m
