TOYOTA AURIS HYBRID 2017 Omistajan Käsikirja (in Finnish)

3817-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito

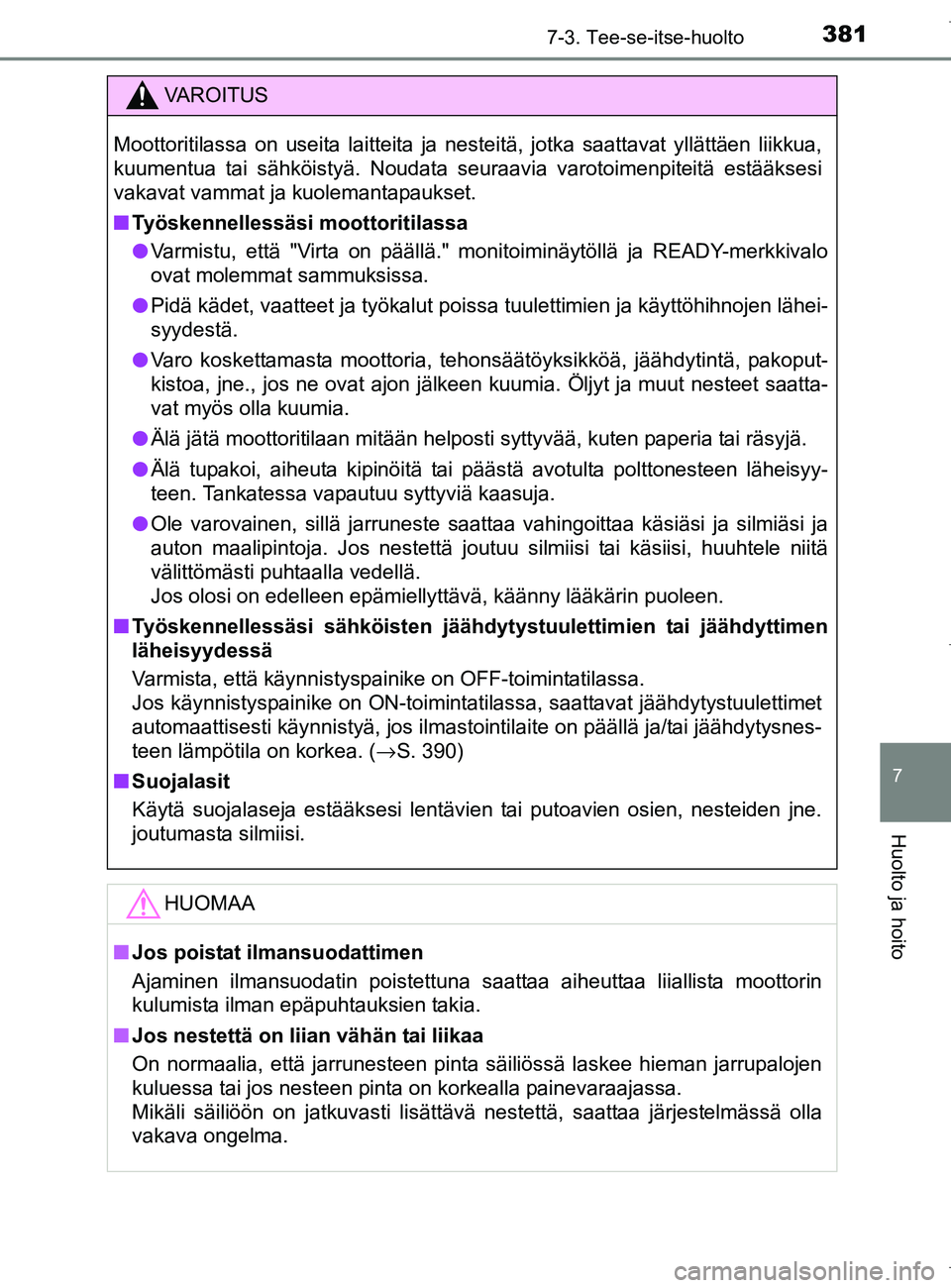

VAROITUS
Moottoritilassa on useita laitteita ja nesteitä, jotka saattavat yllättäen liikkua,
kuumentua tai sähköistyä. Noudata seuraavia varotoimenpiteitä estääksesi
vakavat vammat ja kuolemantapaukset.
nTyöskennellessäsi moottoritilassa
l Varmistu, että "Virta on päällä." monitoiminäytöllä ja READY-merkkivalo
ovat molemmat sammuksissa.
l Pidä kädet, vaatteet ja työkalut poissa tuulettimien ja käyttöhihnojen lähei-
syydestä.
l Varo koskettamasta moottoria, tehonsäätöyksikköä, jäähdytintä, pakoput-
kistoa, jne., jos ne ovat ajon jälkeen kuumia. Öljyt ja muut neste\
et saatta-
vat myös olla kuumia.
l Älä jätä moottoritilaan mitään helposti syttyvää\
, kuten paperia tai räsyjä.
l Älä tupakoi, aiheuta kipinöitä tai päästä avotulta polttonesteen läheisyy-
teen. Tankatessa vapautuu syttyviä kaasuja.
l Ole varovainen, sillä jarruneste saattaa vahingoittaa käsiäsi ja silmiäsi ja
auton maalipintoja. Jos nestettä joutuu silmiisi tai käsiisi, huuhtele niitä
välittömästi puhtaalla vedellä.
Jos olosi on edelleen epämiellyttävä, käänny lääkärin puol\
een.
n Työskennellessäsi sähköisten jäähdyt ystuulettimien tai jäähdyttimen
läheisyydessä
Varmista, että käynnistyspainike on OFF-toimintatilassa.
Jos käynnistyspainike on ON-toimintatilassa, saattavat jäähdytystuulettimet
automaattisesti käynnistyä, jos ilmastointilaite on päällä ja/tai jäähdytysnes-
teen lämpötila on korkea. ( →S. 390)
n Suojalasit
Käytä suojalaseja estääksesi lentävien tai putoavien osien, nesteiden jne.
joutumasta silmiisi.
HUOMAA
nJos poistat ilmansuodattimen
Ajaminen ilmansuodatin poistettuna saattaa aiheuttaa liiallista moottorin
kulumista ilman epäpuhtauksien takia.
n Jos nestettä on liian vähän tai liikaa
On normaalia, että jarrunesteen pinta säiliössä laskee hieman jarrupalojen
kuluessa tai jos nesteen pinta on korkealla painevaraajassa.
Mikäli säiliöön on jatkuvasti lisättävä nestettä\
, saattaa järjestelmässä olla
vakava ongelma.
OM12L07FI.book Page 381 Fri day, January 27, 2017 2:53 PM

3827-3. Tee-se-itse-huolto
OM12L07FI

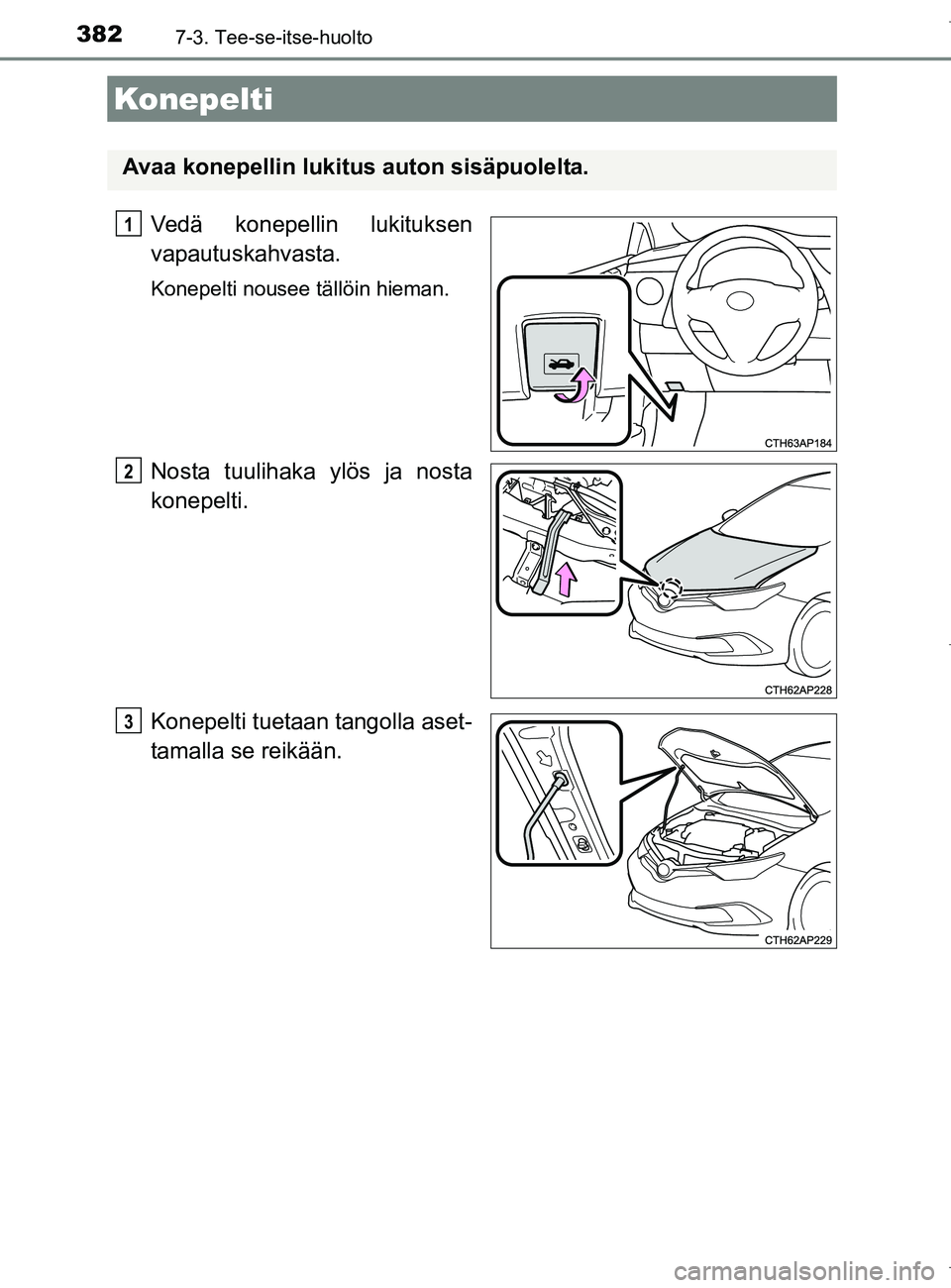

Vedä konepellin lukituksen
vapautuskahvasta.
Konepelti nousee tällöin hieman.
Nosta tuulihaka ylös ja nosta
konepelti.
Konepelti tuetaan tangolla aset-
tamalla se reikään.
Konepelti
Avaa konepellin lukitus auton sisäpuolelta.
1
2
3
OM12L07FI.book Page 382 Fri day, January 27, 2017 2:53 PM

3837-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito

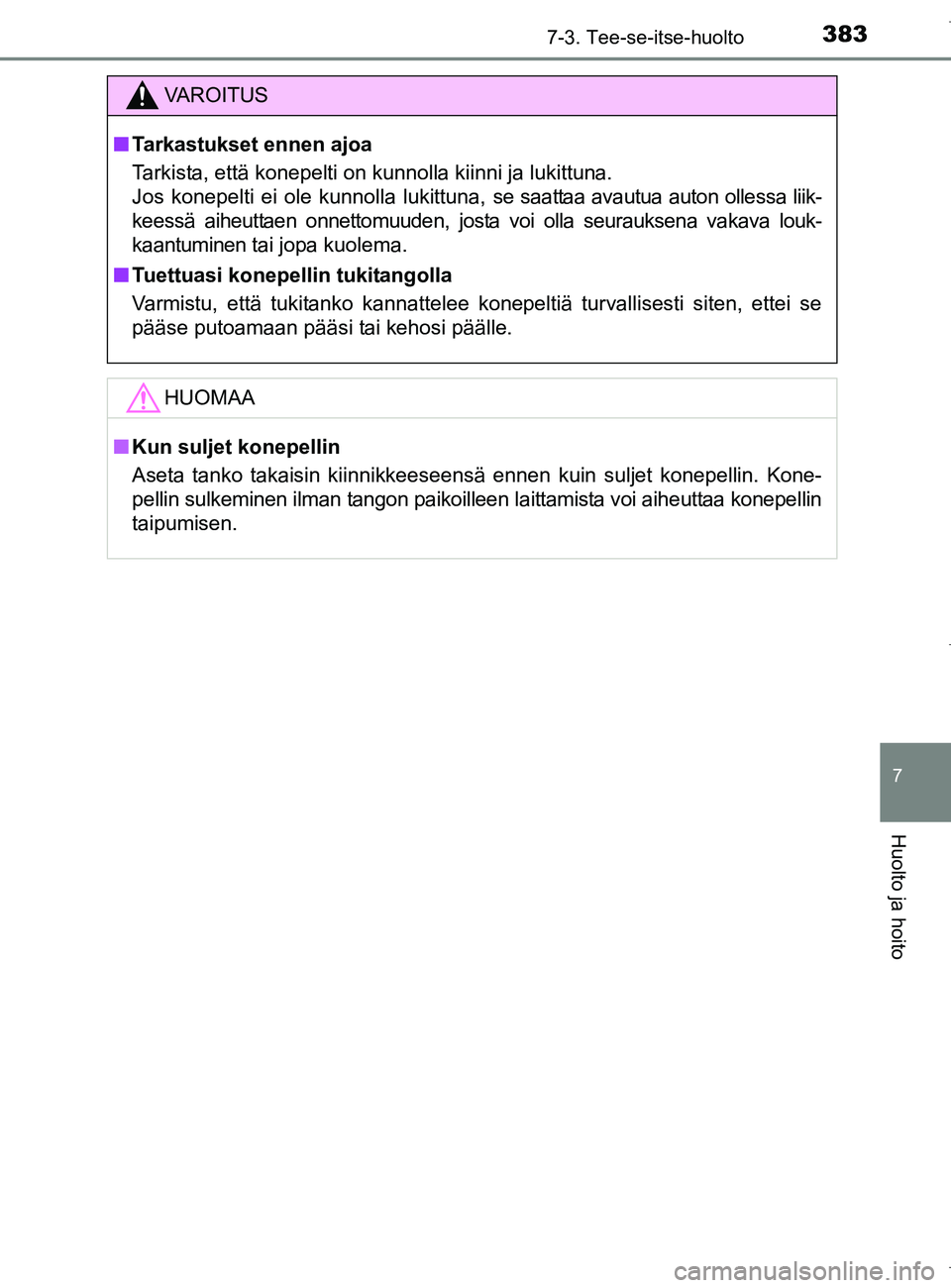

VAROITUS
nTarkastukset ennen ajoa
Tarkista, että konepelti on kunnolla kiinni ja lukittuna.
Jos konepelti ei ole kunnolla lukittuna, se saattaa avautua auton ollessa liik-
keessä aiheuttaen onnettomuuden, josta voi olla seurauksena vakava louk-
kaantuminen tai jopa kuolema.
n Tuettuasi konepellin tukitangolla
Varmistu, että tukitanko kannattelee konepeltiä turvallisesti siten, ettei se
pääse putoamaan pääsi tai kehosi päälle.
HUOMAA
nKun suljet konepellin
Aseta tanko takaisin kiinnikkeeseensä ennen kuin suljet konepellin. Kone-
pellin sulkeminen ilman tangon paikoilleen laittamista voi aiheuttaa konepellin
taipumisen.
OM12L07FI.book Page 383 Fri day, January 27, 2017 2:53 PM

3847-3. Tee-se-itse-huolto
OM12L07FI

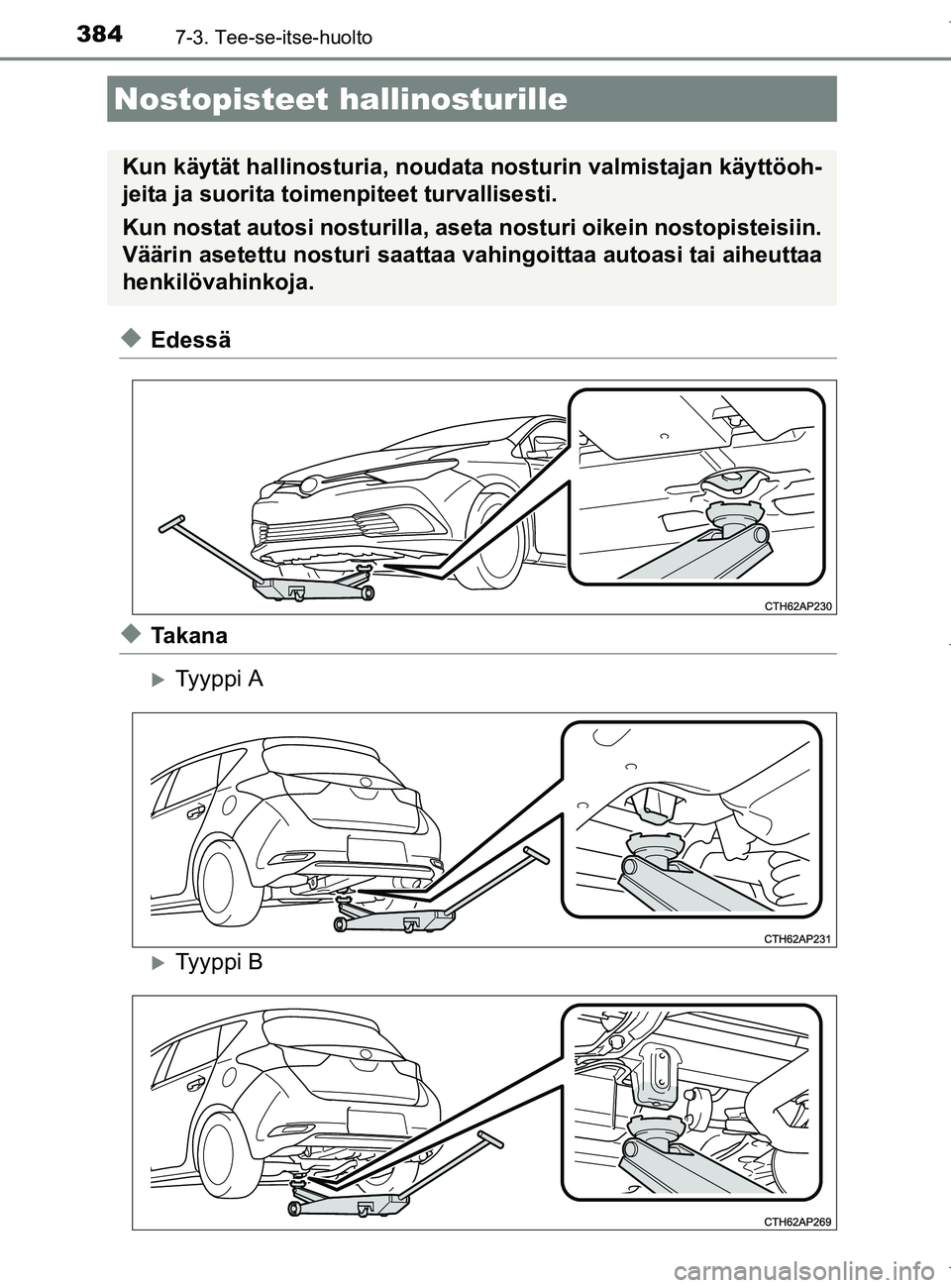

uEdessä
uTa k a n a
Ty y p p i A
Ty y p p i B
Nostopisteet hallinosturille
Kun käytät hallinosturia, noudata nosturin valmistajan käyttöoh-
jeita ja suorita toimenpiteet turvallisesti.
Kun nostat autosi nosturilla, aseta nosturi oikein nostopisteisiin.
Väärin asetettu nosturi saattaa vahingoittaa autoasi tai aiheuttaa
henkilövahinkoja.
OM12L07FI.book Page 384 Fri day, January 27, 2017 2:53 PM

3857-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito

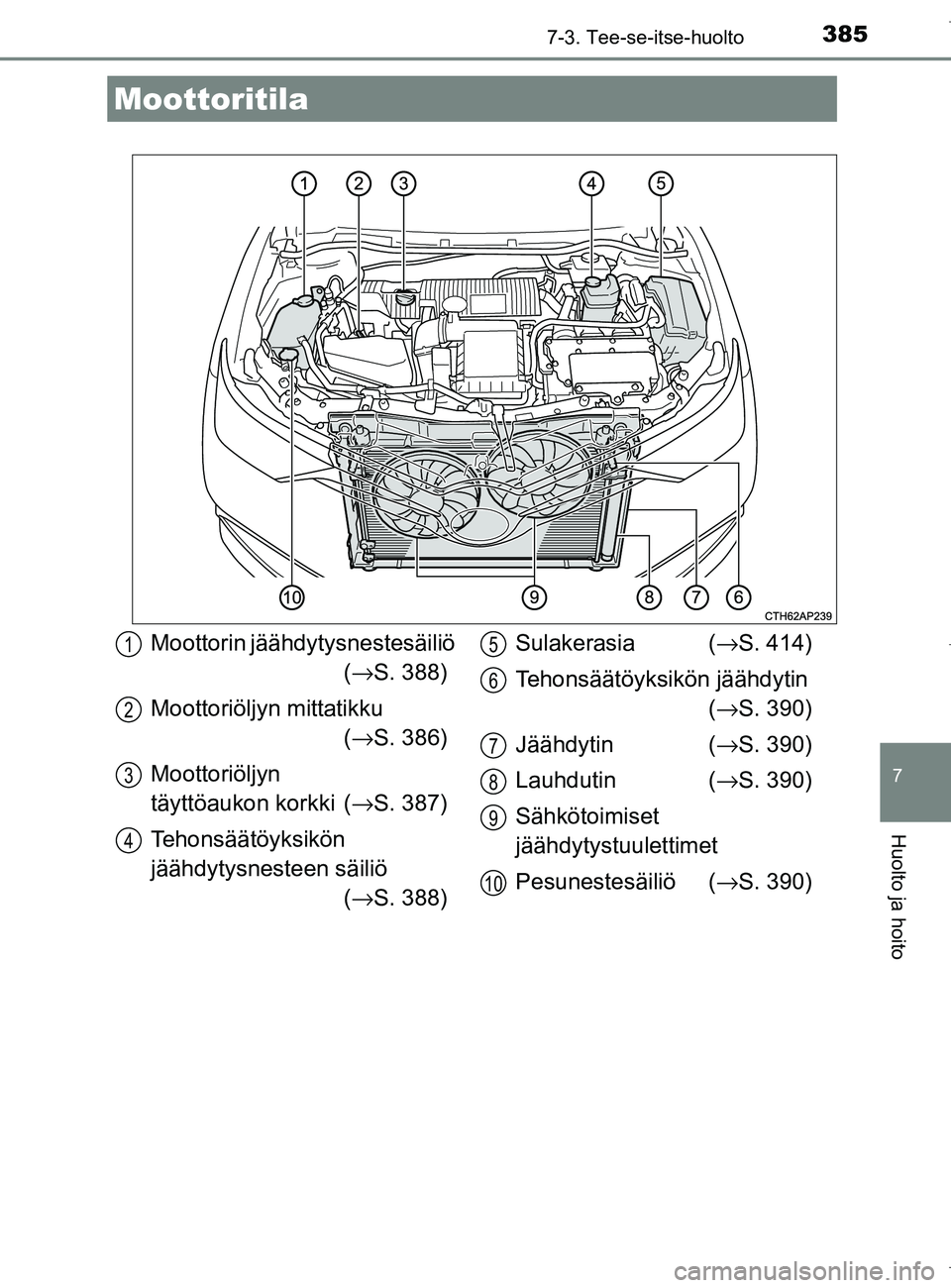

Moottoritila
Moottorin jäähdytysnestesäiliö (→ S. 388)
Moottoriöljyn mittatikku (→ S. 386)
Moottoriöljyn
täyttöaukon korkki ( →S. 387)
Tehonsäätöyksikön
jäähdytysnesteen säiliö (→ S. 388) Sulakerasia (
→S. 414)
Tehonsäätöyksikön jäähdytin (→ S. 390)
Jäähdytin ( →S. 390)
Lauhdutin ( →S. 390)
Sähkötoimiset
jäähdytystuulettimet
Pesunestesäiliö ( →S. 390)1
2
3
4
5
6
7
8
9
10
OM12L07FI.book Page 385 Fri day, January 27, 2017 2:53 PM

3867-3. Tee-se-itse-huolto
OM12L07FI

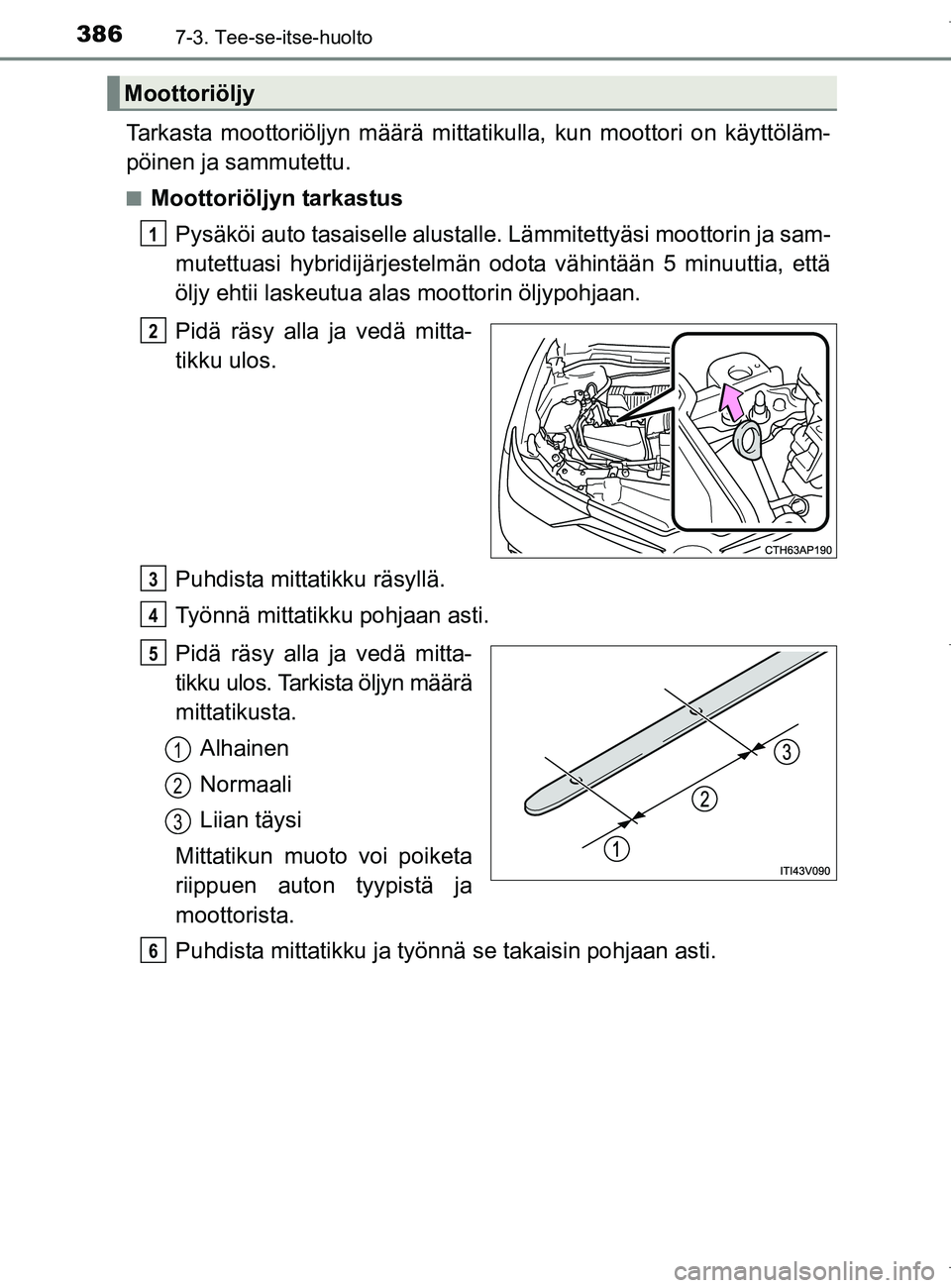

Tarkasta moottoriöljyn määrä mittatikulla, kun moottori on käyttöläm-
pöinen ja sammutettu.
nMoottoriöljyn tarkastus
Pysäköi auto tasaiselle alustalle. Lämmitettyäsi moottorin ja sam-
mutettuasi hybridijärjestelmän odota vähintään 5 minuuttia, että
öljy ehtii laskeutua alas moottorin öljypohjaan.
Pidä räsy alla ja vedä mitta-
tikku ulos.
Puhdista mittatikku räsyllä.
Työnnä mittatikku pohjaan asti.
Pidä räsy alla ja vedä mitta-
tikku ulos. Tarkista öljyn määrä
mittatikusta.
Alhainen
Normaali
Liian täysi
Mittatikun muoto voi poiketa
riippuen auton tyypistä ja
moottorista.
Puhdista mittatikku ja työn nä se takaisin pohjaan asti.
Moottoriöljy
1
2
3
4
5
1
2
3
6
OM12L07FI.book Page 386 Fri day, January 27, 2017 2:53 PM

3877-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito

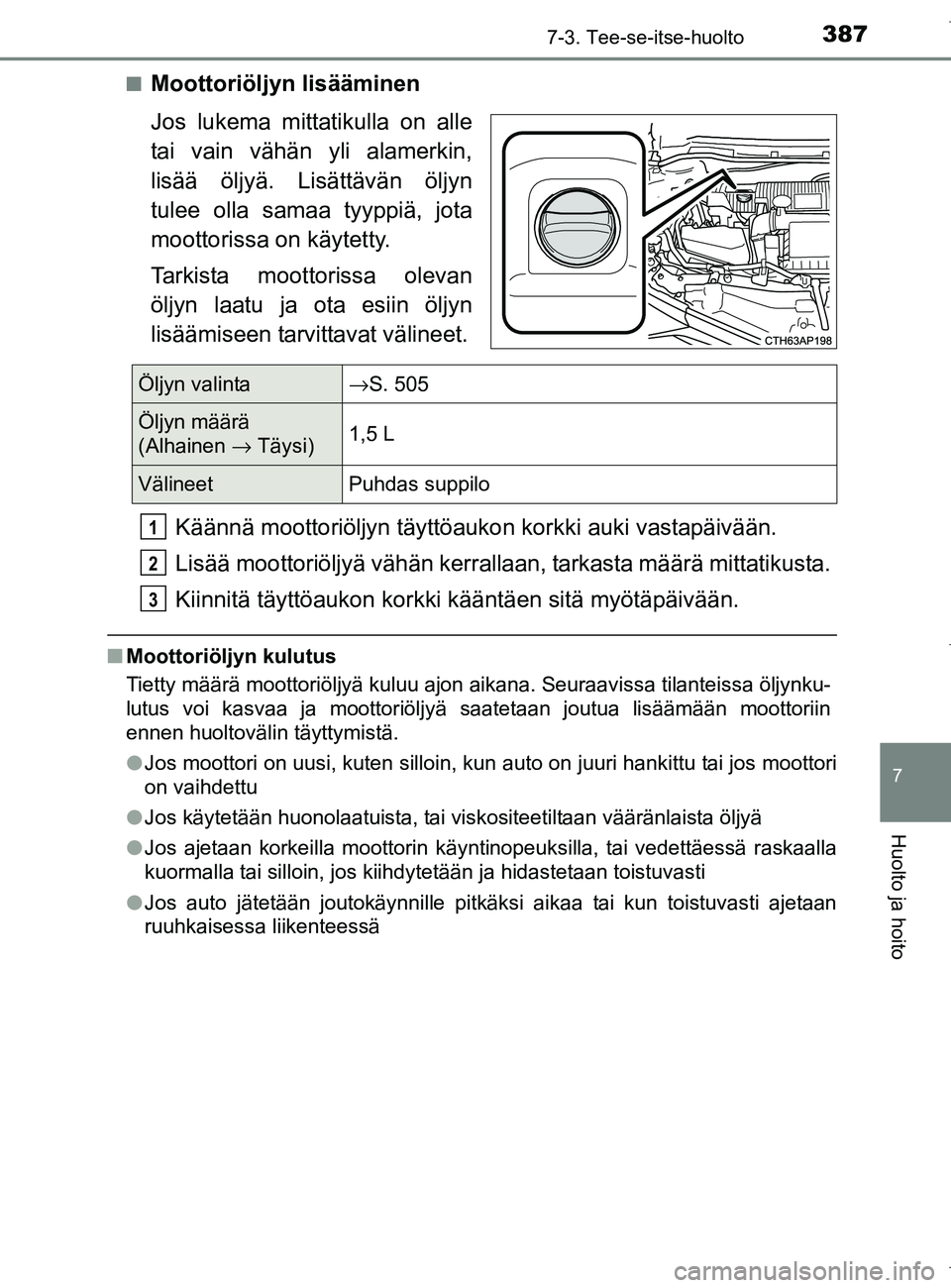

nMoottoriöljyn lisääminen
Jos lukema mittatikulla on alle
tai vain vähän yli alamerkin,
lisää öljyä. Lisättävän öljyn
tulee olla samaa tyyppiä, jota
moottorissa on käytetty.
Tarkista moottorissa olevan
öljyn laatu ja ota esiin öljyn
lisäämiseen tarvittavat välineet.Käännä moottoriöljyn täyttöaukon korkki auki vastapäivään.
Lisää moottoriöljyä vähän kerralla an, tarkasta määrä mittatikusta.
Kiinnitä täyttöaukon korkki kääntäen sitä myötäpäivään.
n Moottoriöljyn kulutus
Tietty määrä moottoriöljyä kuluu ajon aikana. Seuraavissa tilanteissa öljynku-
lutus voi kasvaa ja moottoriöljyä saatetaan joutua lisäämään moottoriin
ennen huoltovälin täyttymistä.
lJos moottori on uusi, kuten silloin, kun auto on juuri hankittu tai jos moottori
on vaihdettu
l Jos käytetään huonolaatuista, tai viskositeetiltaan vääränlaista öljyä
l Jos ajetaan korkeilla moottorin käyntinopeuksilla, tai vedettäessä raskaalla
kuormalla tai silloin, jos kiihdytetään ja hidastetaan toistuvasti
l Jos auto jätetään joutokäynnille pitkäksi aikaa tai kun toistuvasti ajetaan
ruuhkaisessa liikenteessä
Öljyn valinta →S. 505
Öljyn määrä
(Alhainen → Täysi) 1,5 L
Välineet
Puhdas suppilo
1
2
3
OM12L07FI.book Page 387 Fri day, January 27, 2017 2:53 PM

3887-3. Tee-se-itse-huolto
OM12L07FI

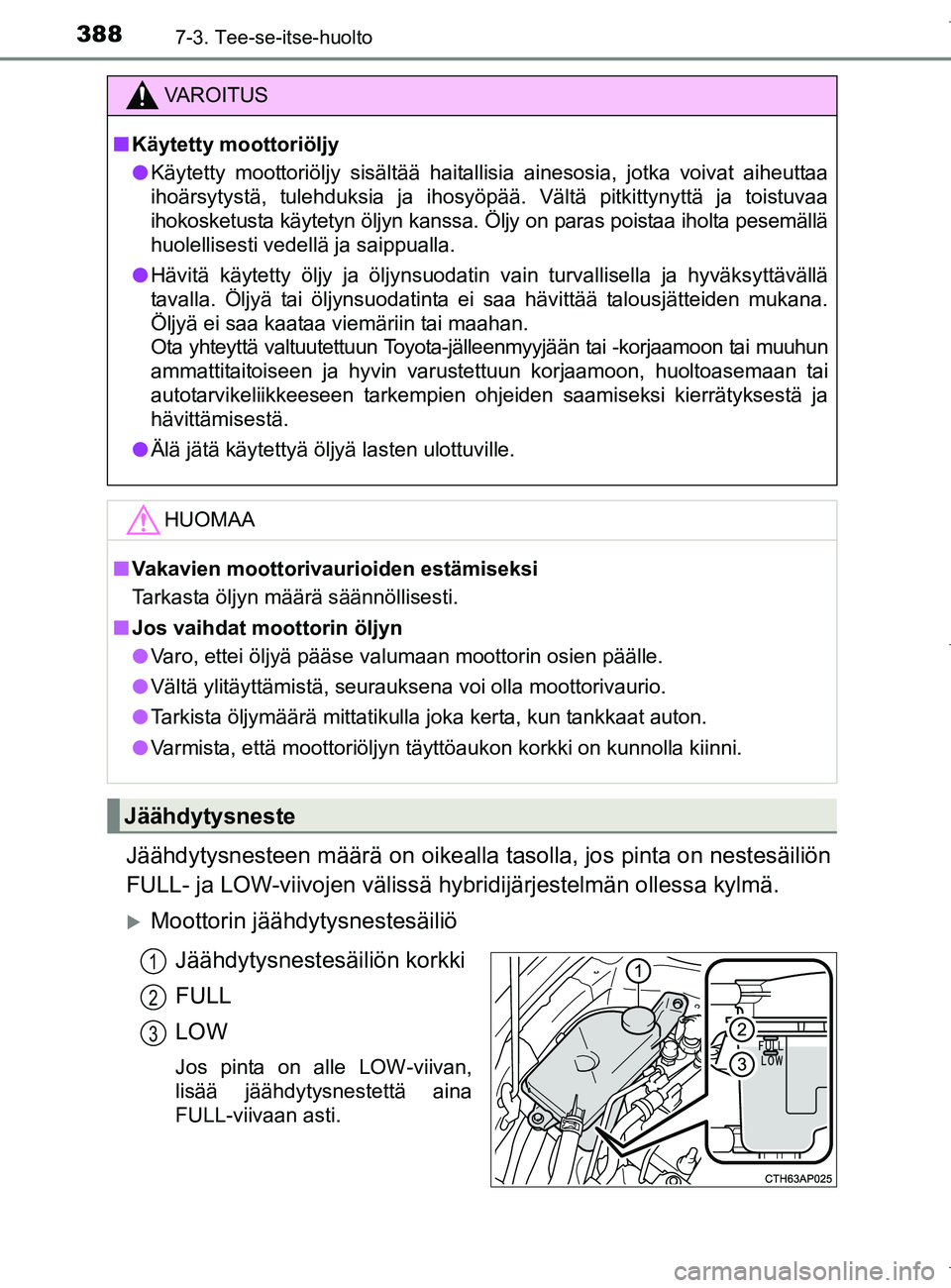

Jäähdytysnesteen määrä on oikealla tasolla, jos pinta on nestesäiliön
FULL- ja LOW-viivojen välissä hybridijärjestelmän ollessa kylmä.
Moottorin jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
VAROITUS
nKäytetty moottoriöljy
l Käytetty moottoriöljy sisältää haitallisia ainesosia, jotka voivat aiheuttaa
ihoärsytystä, tulehduksia ja ihosyöpää. Vältä pitkittynyttä ja toistuvaa
ihokosketusta käytetyn öljyn kanssa. Öljy on paras poistaa iholta pesemällä
huolellisesti vedellä ja saippualla.
l Hävitä käytetty öljy ja öljynsuodatin vain turvallisella ja hyväksyttävällä
tavalla. Öljyä tai öljynsuodatinta ei saa hävittää talousjätteiden mukana.
Öljyä ei saa kaataa viemäriin tai maahan.
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon, huoltoasemaan tai
autotarvikeliikkeeseen tarkempien ohjeiden saamiseksi kierrätyksestä ja
hävittämisestä.
l Älä jätä käytettyä öljyä lasten ulottuville.
HUOMAA
nVakavien moottorivaurioiden estämiseksi
Tarkasta öljyn määrä säännöllisesti.
n Jos vaihdat moottorin öljyn
l Varo, ettei öljyä pääse valumaan moottorin osien päälle.
l Vältä ylitäyttämistä, seurauksena voi olla moottorivaurio.
l Tarkista öljymäärä mittatikulla joka kerta, kun tankkaat auton.
l Varmista, että moottoriöljyn täyttöaukon korkki on kunnolla kiinni.
Jäähdytysneste
1
2
3
OM12L07FI.book Page 388 Fri day, January 27, 2017 2:53 PM

3897-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito

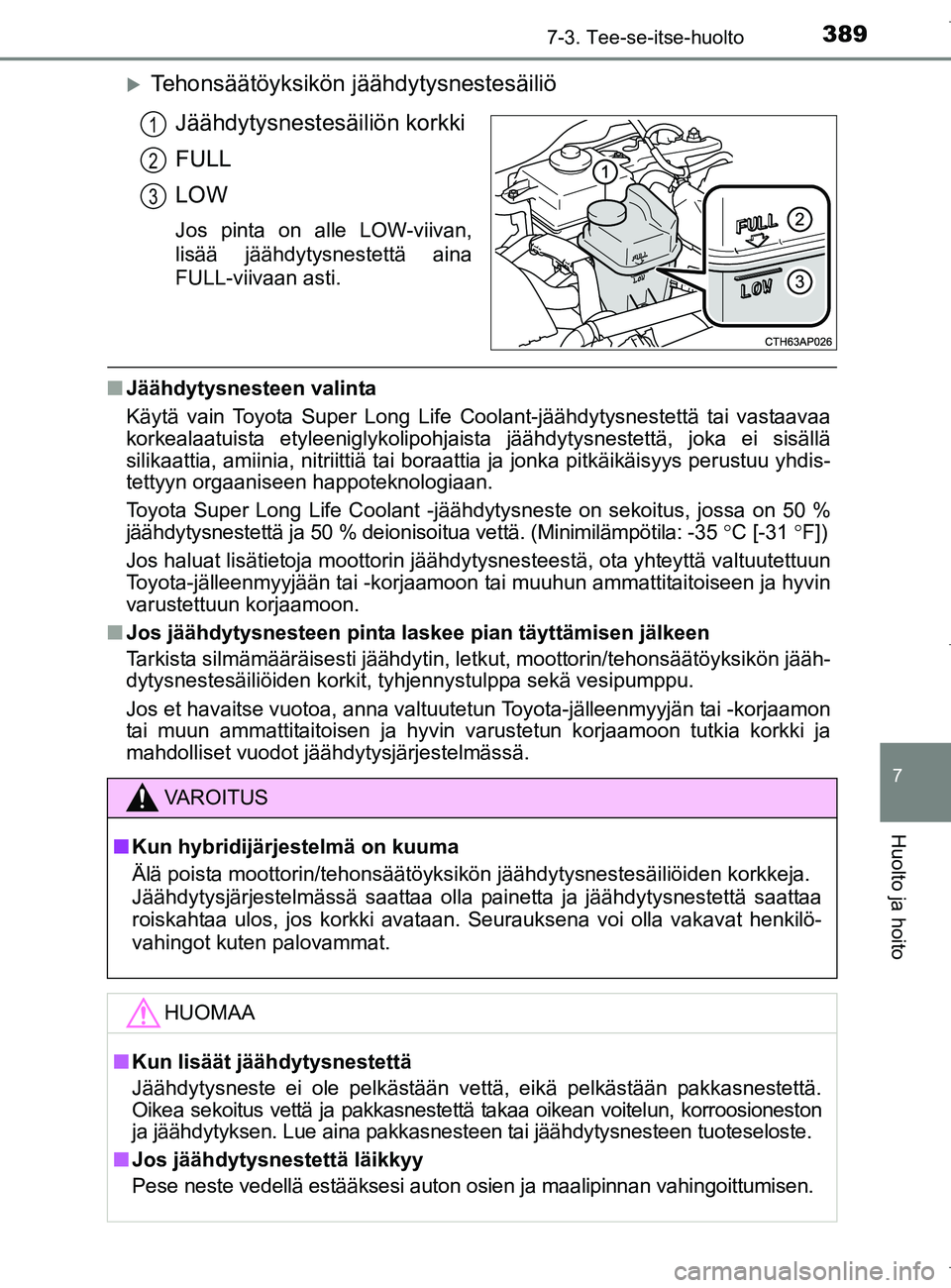

Tehonsäätöyksikön jäähdytysnestesäiliö
Jäähdytysnestesäiliön korkki
FULL
LOW
Jos pinta on alle LOW-viivan,
lisää jäähdytysnestettä aina
FULL-viivaan asti.
n Jäähdytysnesteen valinta
Käytä vain Toyota Super Long Life Coolant-jäähdytysnestettä tai vastaavaa
korkealaatuista etyleeniglykolipohjaista jäähdytysnestettä, joka ei sisällä
silikaattia, amiinia, nitriittiä tai boraattia ja jonka pitkäikäisyys perustuu yhdis-
tettyyn orgaaniseen happoteknologiaan.
Toyota Super Long Life Coolant -jäähdytysneste on sekoitus, jossa on 50 %
jäähdytysnestettä ja 50 % deionisoi tua vettä. (Minimilämpötila: -35 °C [-31 °F])
Jos haluat lisätietoja moottorin jäähdytysnesteestä, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon.
n Jos jäähdytysnesteen pinta laskee pian täyttämisen jälkeen
Tarkista silmämääräisesti jäähdytin, letkut, moottorin/tehonsäätöyksikön jääh-
dytysnestesäiliöiden korkit, tyhjennystulppa sekä vesipumppu.
Jos et havaitse vuotoa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun ammattitaitoisen ja hyvin varustetun korjaamoon tutkia korkki ja
mahdolliset vuodot jäähdytysjärjestelmässä.
1
2
3
VAROITUS
nKun hybridijärjestelmä on kuuma
Älä poista moottorin/tehonsäätöyksikön jäähdytysnestesäiliöiden korkkeja.
Jäähdytysjärjestelmässä saattaa olla painetta ja jäähdytysnestettä saattaa
roiskahtaa ulos, jos korkki avataan. Seurauksena voi olla vakavat henkilö-
vahingot kuten palovammat.
HUOMAA
nKun lisäät jäähdytysnestettä
Jäähdytysneste ei ole pelkästään vettä, eikä pelkästään pakkasnestettä.
Oikea sekoitus vettä ja pakkasnestettä takaa oikean voitelun, korroosioneston
ja jäähdytyksen. Lue aina pakkasnesteen tai jäähdytysnesteen tuoteseloste.
n Jos jäähdytysnestettä läikkyy
Pese neste vedellä estääksesi auton osien ja maalipinnan vahingoittumisen.
OM12L07FI.book Page 389 Fri day, January 27, 2017 2:53 PM

3907-3. Tee-se-itse-huolto
OM12L07FI

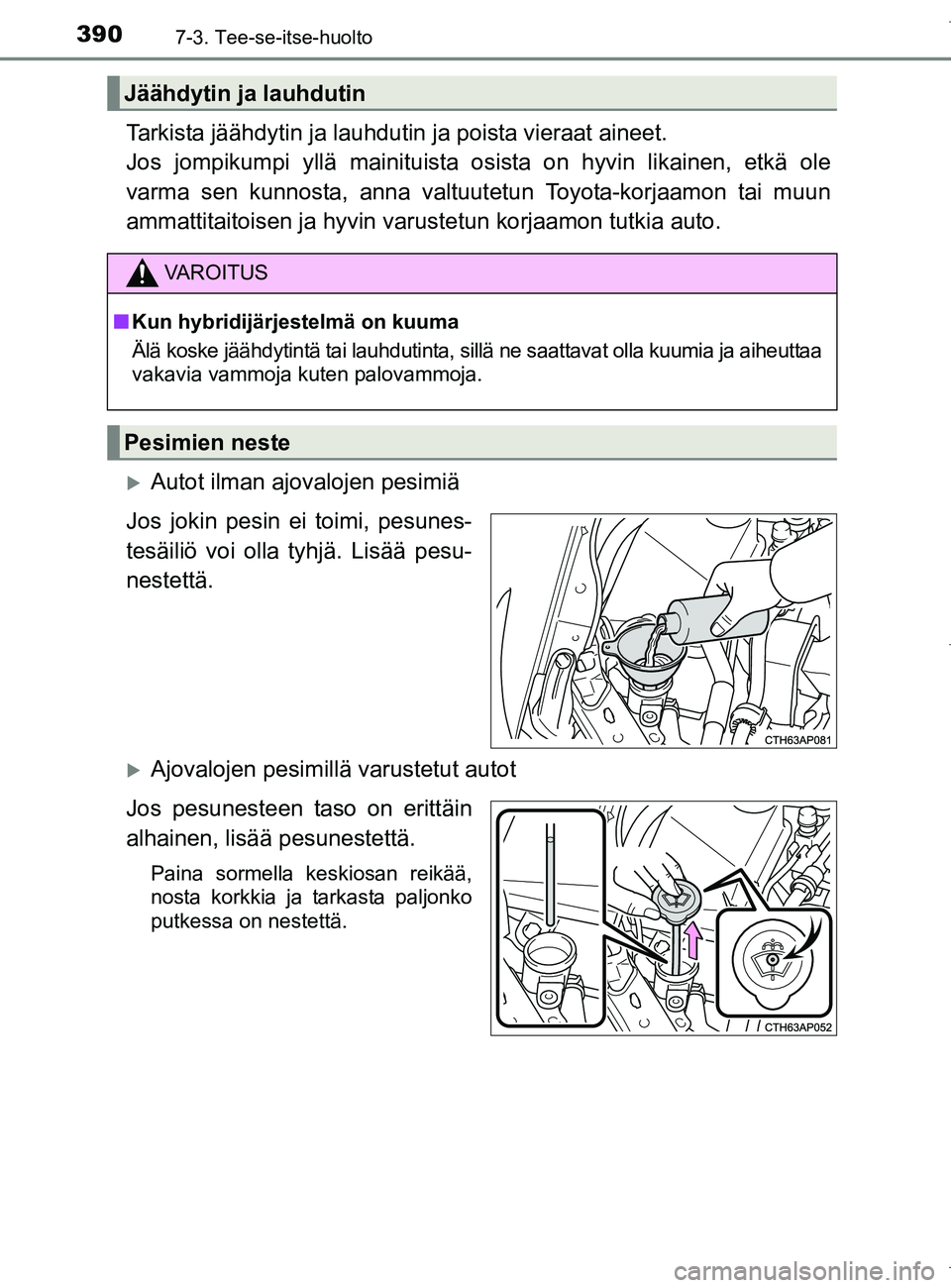

Tarkista jäähdytin ja lauhdutin ja poista vieraat aineet.
Jos jompikumpi yllä mainituista os ista on hyvin likainen, etkä ole
varma sen kunnosta, anna valtuut etun Toyota-korjaamon tai muun
ammattitaitoisen ja hyvin varu stetun korjaamon tutkia auto.
Autot ilman ajovalojen pesimiä
Jos jokin pesin ei toimi, pesunes-
tesäiliö voi olla tyhjä. Lisää pesu-
nestettä.
Ajovalojen pesimillä varustetut autot
Jos pesunesteen taso on erittäin
alhainen, lisää pesunestettä.
Paina sormella keskiosan reikää,
nosta korkkia ja tarkasta paljonko
putkessa on nestettä.
Jäähdytin ja lauhdutin
VAROITUS
n Kun hybridijärjestelmä on kuuma
Älä koske jäähdytintä tai lauhdutinta, sillä ne saattavat olla kuumia ja aiheuttaa
vakavia vammoja kuten palovammoja.
Pesimien neste
