TOYOTA AURIS HYBRID 2017 Omistajan Käsikirja (in Finnish)

4117-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito
lTasapäinen ruuvitaltta
l Pieni tasapäinen ruuvitaltta
l Litiumparisto CR2032
Ota mekaaninen avain ulos.
Poista kansi.
Estääksesi avainta vaurioitumasta
peitä ruuvitaltan pää rievulla.
Poista pariston suojus.
Estääksesi avainta vaurioitumasta
peitä ruuvitaltan pää rievulla.
Elektronisen avaimen paristo
Vaihda avaimeen uusi paristo, mikäli sen varaus on purkautunut
tai jos "Avaimen pariston varaus on alhainen." näkyy monitoimi-
näytössä.
Tarvitset seuraavia välineitä:
Pariston vaihtaminen
1
2
3
OM12L07FI.book Page 411 Fri day, January 27, 2017 2:53 PM

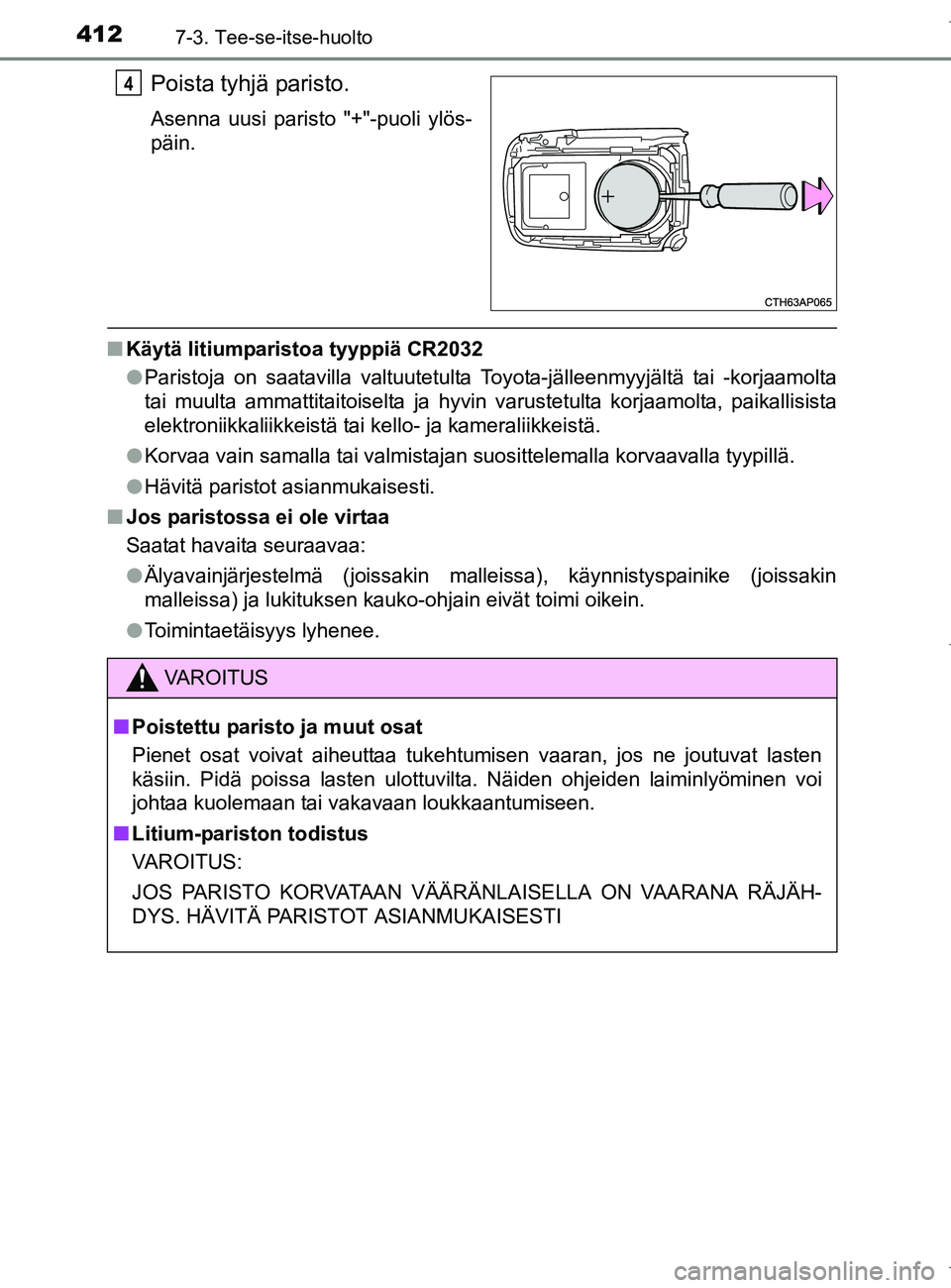

4127-3. Tee-se-itse-huolto
OM12L07FI
Poista tyhjä paristo.
Asenna uusi paristo "+"-puoli ylös-
päin.
nKäytä litiumparistoa tyyppiä CR2032
lParistoja on saatavilla valtuutetulta Toyota-jälleenmyyjältä tai -korjaamolta
tai muulta ammattitaitoiselta ja hyvin varustetulta korjaamolta, paikallisista
elektroniikkaliikkeistä tai kello- ja kameraliikkeistä.
l Korvaa vain samalla tai valmistajan suosittelemalla korvaavalla tyypillä.
l Hävitä paristot asianmukaisesti.
n Jos paristossa ei ole virtaa
Saatat havaita seuraavaa:
lÄlyavainjärjestelmä (joissakin malleissa), käynnistyspainike (joissakin
malleissa) ja lukituksen kauko-ohjain eivät toimi oikein.
l Toimintaetäisyys lyhenee.
4
VAROITUS
nPoistettu paristo ja muut osat
Pienet osat voivat aiheuttaa tukehtumisen vaaran, jos ne joutuvat lasten
käsiin. Pidä poissa lasten ulottuvilta. Näiden ohjeiden laiminlyöminen voi
johtaa kuolemaan tai vakavaan loukkaantumiseen.
n Litium-pariston todistus
VAROITUS:
JOS PARISTO KORVATAAN VÄÄRÄNLAISELLA ON VAARANA RÄJÄH-
DYS. HÄVITÄ PARISTOT ASIANMUKAISESTI
OM12L07FI.book Page 412 Fri day, January 27, 2017 2:53 PM

4137-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito
HUOMAA
nJotta järjestelmä toimisi oikein pariston vaihdon jälkeen
Huomioi seuraavat varotoimenpiteet onnettomuuksien estämiseksi:
l Vaihda paristo kuivin käsin.
Kosteus saattaa aiheuttaa pariston korroosiota.
l Älä koske tai siirrä kauko-ohjaimen sisällä olevia osia.
l Älä taivuta johdinnapoja.
OM12L07FI.book Page 413 Fri day, January 27, 2017 2:53 PM

4147-3. Tee-se-itse-huolto
OM12L07FI
Valitse käynnistyspainikkeen OFF-toimintatila.
Avaa sulakerasian suojus.
Moottoritila
Paina kielekettä ja nosta kansi
pois.
Kojetaulun alaosassa kuljettajan puolella
Ty y p p i A :
Irrota kansi.
Sulakkeiden tarkastus ja vaihto
Jos jokin auton sähkölaitteista ei toimi, saattaa syynä olla pala-
nut sulake. Jos sulake palaa, tarkis ta ja vaihda sulake tarvitta-
essa.
1
2
OM12L07FI.book Page 414 Fri day, January 27, 2017 2:53 PM

4157-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito
Ty y p p i B :Avaa säilytyslokero. Paina säi-
lytyslokeron sivuilta niin, että se
vapautuu kiinni pitävistä ylä-
puolisista sakaroista.
Vedä säilytyslokero ulos ja
vapauta alakiinnikkeet.
Irrota sulake vetotyökalulla.
Vain tyypin A sulakkeet voidaan
vetää ulos vetotyökalulla.
1
2
3
OM12L07FI.book Page 415 Fri day, January 27, 2017 2:53 PM

4167-3. Tee-se-itse-huolto
OM12L07FI
Tarkista, onko sulake palanut.Ehjä sulake
Palanut sulake
Tyyppi A, B, C ja D:
Vaihda palaneen sulakkeen tilalle uusi sulake joka on ampeeriluvultaan
sopiva. Sulakkeiden ampeeriarvot löytyvät sulakerasian kannesta.
Tyyppi E:
Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
4
1
2
Ty y p p i ATy y p p i B
Ty y p p i CTy y p p i D
Ty y p p i E
OM12L07FI.book Page 416 Fri day, January 27, 2017 2:53 PM

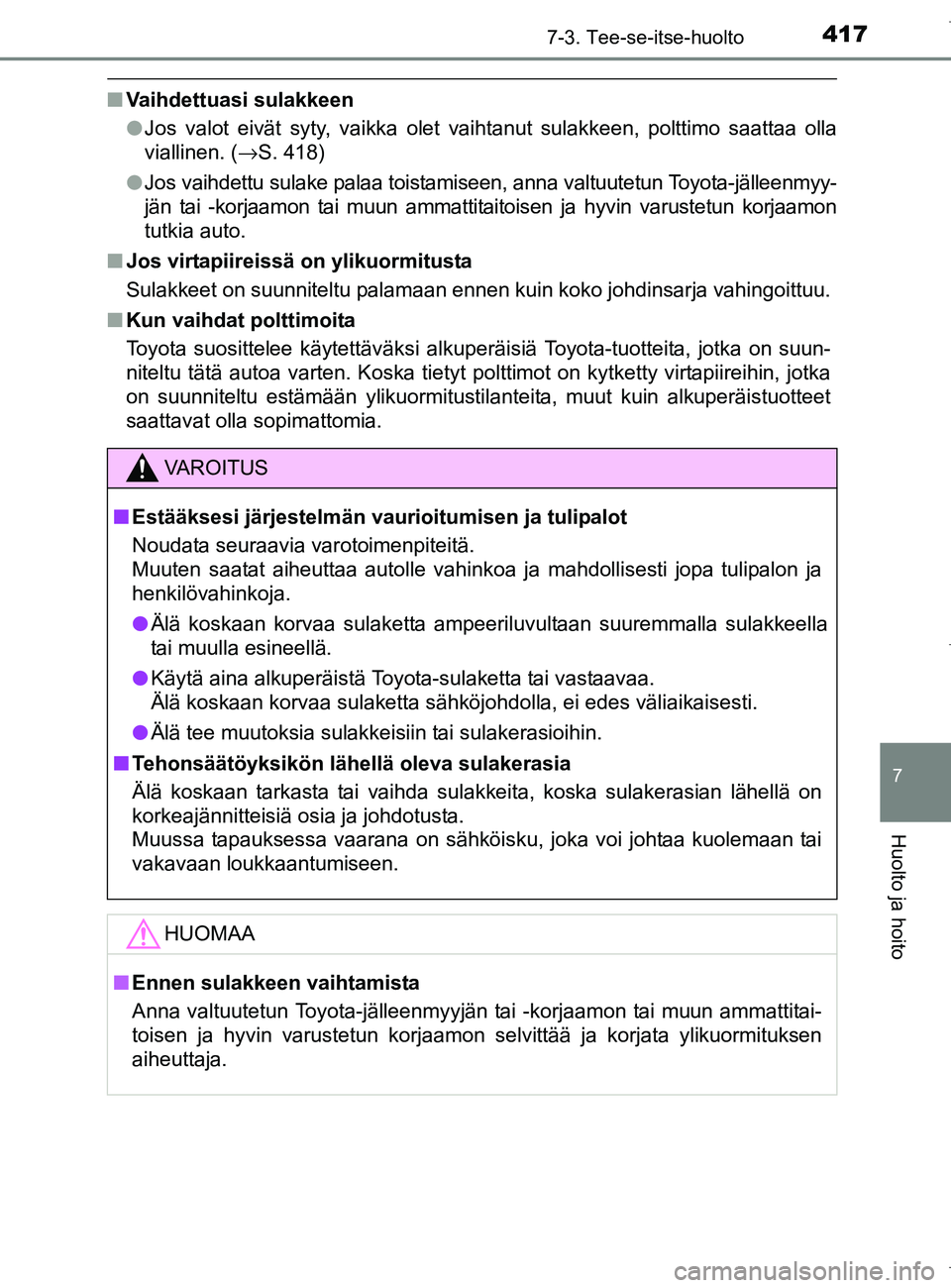

4177-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito
nVaihdettuasi sulakkeen
lJos valot eivät syty, vaikka olet vaihtanut sulakkeen, polttimo saattaa olla
viallinen. ( →S. 418)
l Jos vaihdettu sulake palaa toistamiseen, anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
tutkia auto.
n Jos virtapiireissä on ylikuormitusta
Sulakkeet on suunniteltu palamaan ennen kuin koko johdinsarja vahingoittuu.
n Kun vaihdat polttimoita
Toyota suosittelee käytettäväksi alkuperäisiä Toyota-tuotteita, jotka on suun-
niteltu tätä autoa varten. Koska tietyt polttimot on kytketty virtapiireihin, jotka
on suunniteltu estämään ylikuormitustilanteita, muut kuin alkuperäistuotteet
saattavat olla sopimattomia.
VAROITUS
nEstääksesi järjestelmän vaurioitumisen ja tulipalot
Noudata seuraavia varotoimenpiteitä.
Muuten saatat aiheuttaa autolle vahinkoa ja mahdollisesti jopa tulipalon ja
henkilövahinkoja.
l Älä koskaan korvaa sulaketta ampeeriluvultaan suuremmalla sulakkeella
tai muulla esineellä.
l Käytä aina alkuperäistä Toyota-sulaketta tai vastaavaa.
Älä koskaan korvaa sulaketta sähköjohdolla, ei edes väliaikaisesti.
l Älä tee muutoksia sulakkeisiin tai sulakerasioihin.
n Tehonsäätöyksikön lähellä oleva sulakerasia
Älä koskaan tarkasta tai vaihda sulakkeita, koska sulakerasian lähellä on
korkeajännitteisiä osia ja johdotusta.
Muussa tapauksessa vaarana on sähköisku, joka voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
HUOMAA
nEnnen sulakkeen vaihtamista
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon selvittää ja korjata ylikuormituksen
aiheuttaja.
OM12L07FI.book Page 417 Fri day, January 27, 2017 2:53 PM

4187-3. Tee-se-itse-huolto
OM12L07FI
Tarkista vaihdettavan polttimon tehoarvo. (→S. 513)
nEdessä
Halogeeniajovaloilla varustetut autot
Polttimot
Seuraavat polttimot voit vaihtaa itse. Vaihtamisen vaikeusaste
riippuu polttimoista. Koska on vaara, että osat voivat vaurioitua
suosittelemme, että vaihto suoritetaan valtuutetulla Toyota-jäl-
leenmyyjällä tai -korjaamolla tai muussa ammattitaitoisessa ja
hyvin varustetussa korjaamossa.
Ennen polttimon vaihtoa
Polttimoiden sijainnit
Ajovalot
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot (joissakin malleissa)1
2
3
4
OM12L07FI.book Page 418 Fri day, January 27, 2017 2:53 PM

4197-3. Tee-se-itse-huolto
OM12L07FI
7
Huolto ja hoito
LED-ajovaloilla varustetut autot
nTa k a n a
Sivusuuntavalot
Etusuuntavalot
Etusumuvalot
(joissakin malleissa)1
2
3
Peruutusvalo
Jarruvalot
Takasuuntavalot
Rekisterikilven valot1
2
3
4
OM12L07FI.book Page 419 Friday, January 27, 2017 2:53 PM

4207-3. Tee-se-itse-huolto
OM12L07FIn
Ajovalot (halogeeniajovaloilla varustetut autot)
Irrota kiinnike. Vedä pesu-
nesteen täyttöaukko ulos
ensin käännettyäsi sitä. (Kun
vaihdat vain oikean puolen
polttimon.)
Poista suojus.
Käännä polttimon liitintä vas-
tapäivään ja poista se.
Irrota liitin samalla painaen
lukituksen vapautuspainiketta.
Polttimoiden vaihto
1
2
3
4
OM12L07FI.book Page 420 Fri day, January 27, 2017 2:53 PM
