TOYOTA AURIS HYBRID 2018 Instructieboekje (in Dutch)

3204-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
Als een sensor een obstakel signaleert, worden de richting van en de
afstand tot het obstakel bij benadering weergegeven en klinkt de zoe-
mer.
■Hoeksensoren
De afstandsweergave en zoemer
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
50 - 37,5 cm Gemiddeld
37,5 - 25 cm Snel
Minder dan 25 cm Continu
AURIS_HV_OM_Europe_OM12M76E.book Page 320 Wednesday, April 4, 2018 1:38 PM

3214-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
4
Rijden

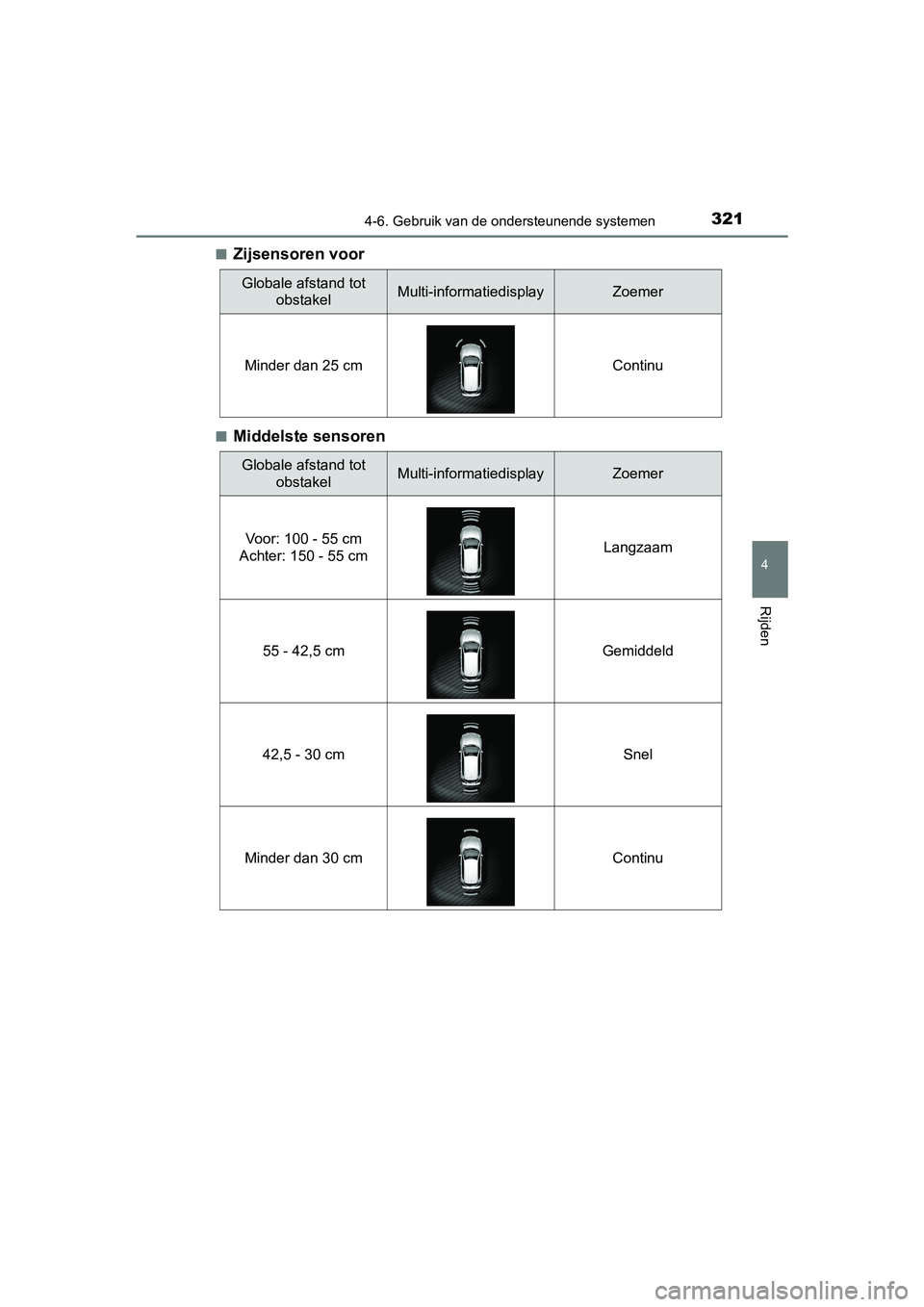

■Zijsensoren voor
■Middelste sensoren
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Minder dan 25 cm Continu
Globale afstand tot
obstakelMulti-informatiedisplayZoemer
Voor: 100 - 55 cm
Achter: 150 - 55 cm Langzaam
55 - 42,5 cm Gemiddeld
42,5 - 30 cm Snel
Minder dan 30 cm Continu
AURIS_HV_OM_Europe_OM12M76E.book Page 321 Wednesday, April 4, 2018 1:38 PM

3224-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE

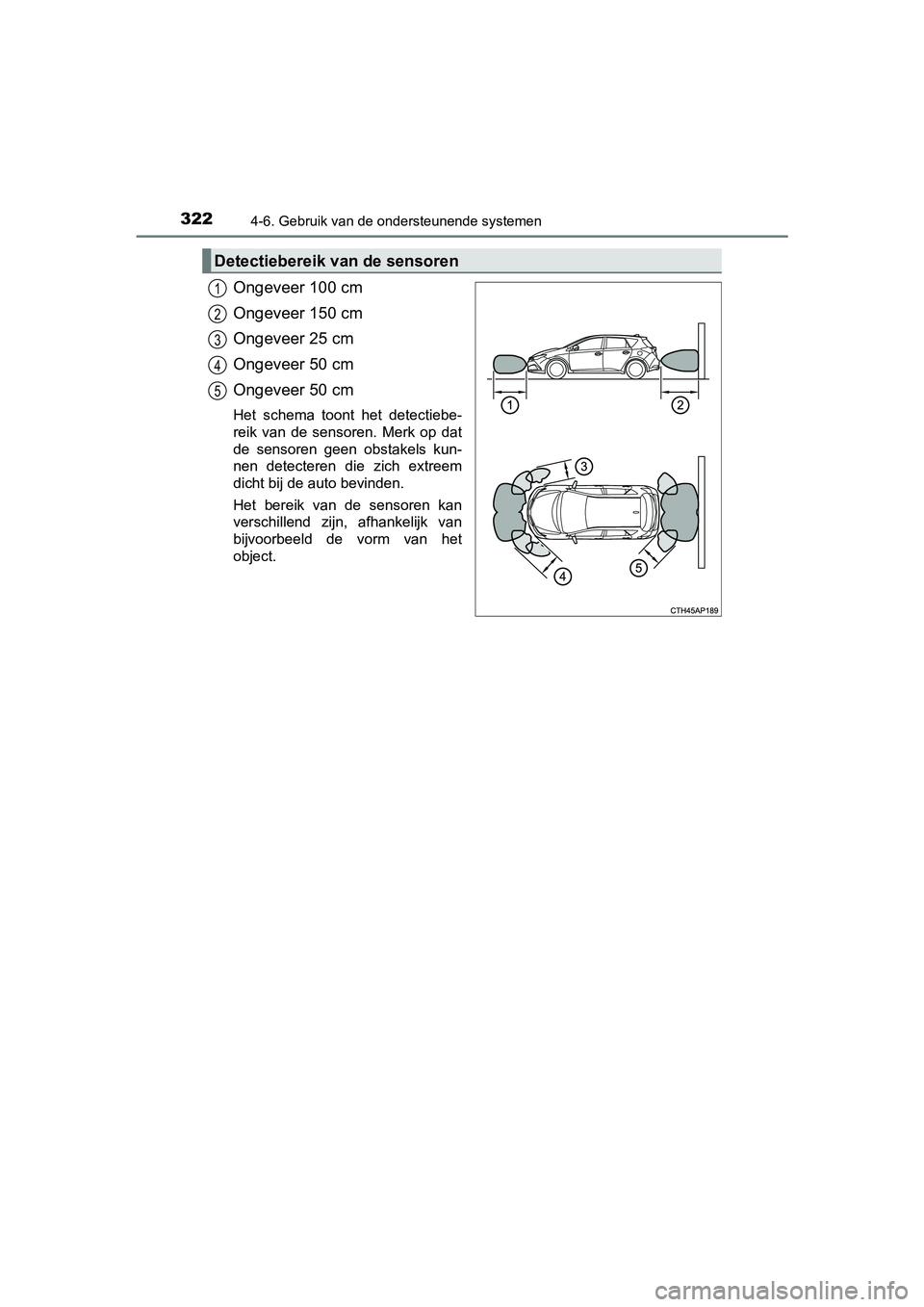

Ongeveer 100 cm
Ongeveer 150 cm
Ongeveer 25 cm
Ongeveer 50 cm
Ongeveer 50 cm
Het schema toont het detectiebe-
reik van de sensoren. Merk op dat
de sensoren geen obstakels kun-
nen detecteren die zich extreem
dicht bij de auto bevinden.
Het bereik van de sensoren kan
verschillend zijn, afhankelijk van
bijvoorbeeld de vorm van het
object.
Detectiebereik van de sensoren
1
2
3
4
5
AURIS_HV_OM_Europe_OM12M76E.book Page 322 Wednesday, April 4, 2018 1:38 PM

3234-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
4
Rijden
■De Toyota Parking Assist-sensor kan worden gebruikt als
Het contact AAN staat.
●Sensoren voor:
• De selectiehendel in een andere stand dan P wordt gezet.
• De rijsnelheid lager is dan ongeveer 10 km/h.
(Bij een willekeurige snelheid als de selectiehendel in stand R staat.)
●Sensoren achter:
Schakelstand R is geselecteerd.
■Detectie-informatie sensoren
●Bepaalde omstandigheden van de auto en de omgeving kunnen een nega-
tieve invloed hebben op het vermogen van de sensor om obstakels correct
te signaleren. Specifieke situaties waarin dit voor kan komen ziet u hieron-
der.
• Er zit vuil, sneeuw of ijs op de sensor.
• De sensor is bevroren.
• Een sensor wordt ergens door afgedekt.
• De auto helt sterk over naar één zijde.
• De auto rijdt op een bijzonder hobbelige weg, op een helling, op grind of
op gras.
• Er is veel omgevingslawaai rond de auto van claxons, motorfietsmotoren,
luchtremmen van vrachtwagens of andere geluidsbronnen die ultrasone
geluidsgolven produceren.
• Er is een andere auto uitgerust met Parking Assist-sensoren in de nabije
omgeving.
• Een sensor is bedekt met een waterfilm of er is sprake van zware regen-
val.
• De auto is uitgerust met een staafantenne of een draadloze antenne.
• Er is een sleepoog gemonteerd.
• Een bumper of sensor krijgt een harde klap.
• De auto nadert een hoge of gebogen stoeprand.
• In fel zonlicht of zeer koud weer.
• Er zijn niet-originele Toyota-onderdelen voor de wielophanging (verla-
gingsset enz.) gemonteerd.
Naast de hierboven genoemde voorbeelden kunnen er situaties zijn waarin
de sensor borden en andere voorwerpen door hun vorm dichterbij signaleert
dan deze in werkelijkheid zijn.
●Door de vorm van het obstakel kan de sensor het niet signaleren. Let goed
op bij de volgende obstakels:
• Kabels, hekken, touwen, enz.
• Katoen, sneeuw en andere materialen die geluidsgolven absorberen
• Zeer hoekige objecten
• Lage obstakels
• Hoge obstakels waarbij het bovenste deel uitsteekt in de richting van uw
auto
AURIS_HV_OM_Europe_OM12M76E.book Page 323 Wednesday, April 4, 2018 1:38 PM

3244-6. Gebruik van de ondersteunende systemen

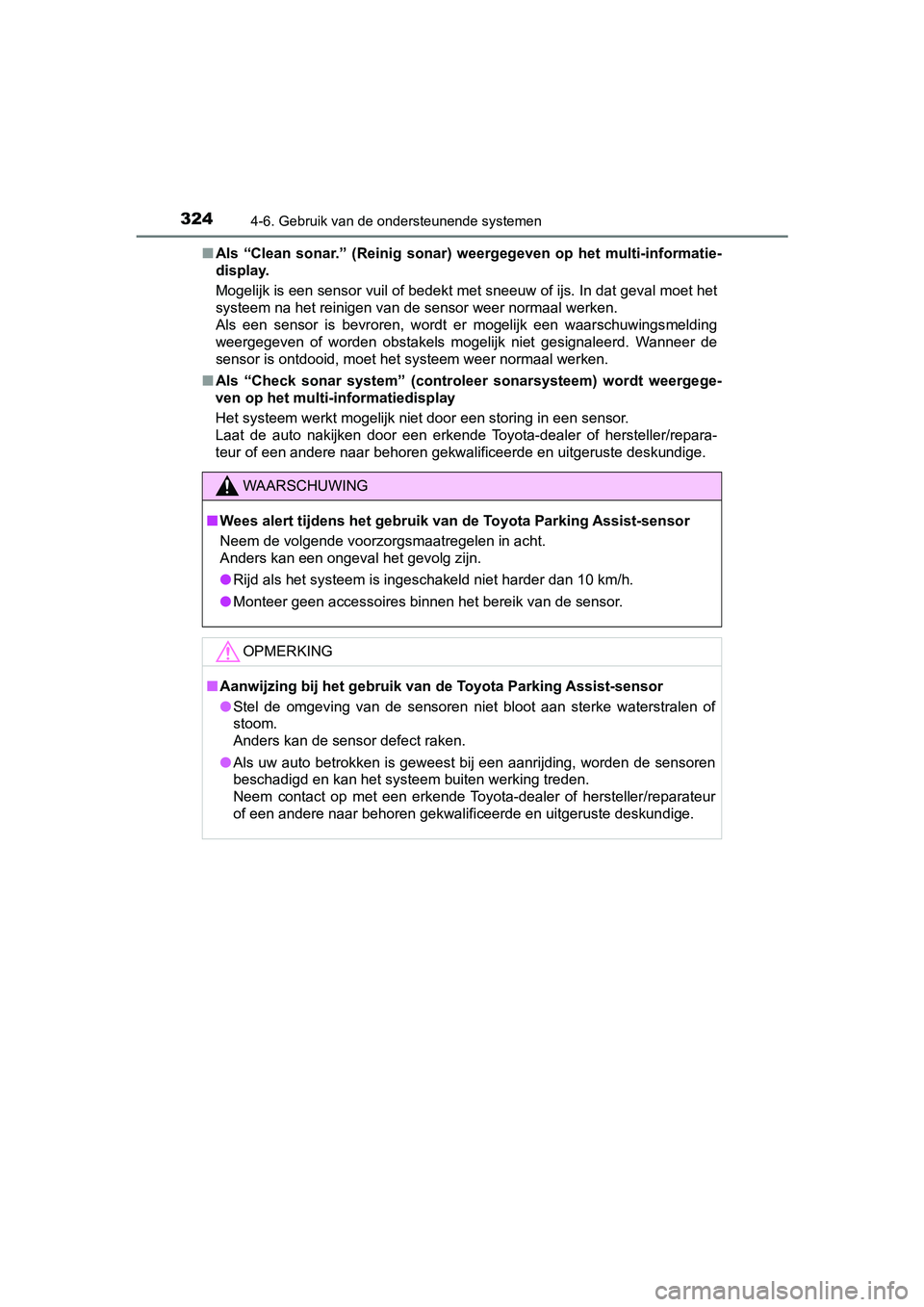

UK AURIS_HV_HB_EE■Als “Clean sonar.” (Reinig sonar) weergegeven op het multi-informatie-
display.
Mogelijk is een sensor vuil of bedekt met sneeuw of ijs. In dat geval moet het
systeem na het reinigen van de sensor weer normaal werken.
Als een sensor is bevroren, wordt er mogelijk een waarschuwingsmelding
weergegeven of worden obstakels mogelijk niet gesignaleerd. Wanneer de
sensor is ontdooid, moet het systeem weer normaal werken.
■Als “Check sonar system” (controleer sonarsysteem) wordt weergege-
ven op het multi-informatiedisplay
Het systeem werkt mogelijk niet door een storing in een sensor.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■Wees alert tijdens het gebruik van de Toyota Parking Assist-sensor
Neem de volgende voorzorgsmaatregelen in acht.
Anders kan een ongeval het gevolg zijn.
●Rijd als het systeem is ingeschakeld niet harder dan 10 km/h.
●Monteer geen accessoires binnen het bereik van de sensor.
OPMERKING
■Aanwijzing bij het gebruik van de Toyota Parking Assist-sensor
●Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
Anders kan de sensor defect raken.
●Als uw auto betrokken is geweest bij een aanrijding, worden de sensoren
beschadigd en kan het systeem buiten werking treden.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
<005200490003004800480051000300440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a00
48005500580056005700480003004700480056004e00580051[dige.
AURIS_HV_OM_Europe_OM12M76E.book Page 324 Wednesday, April 4, 2018 1:38 PM

3254-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
4
Rijden
Schakelaar Simple-IPA
Weergave
Controlelampje

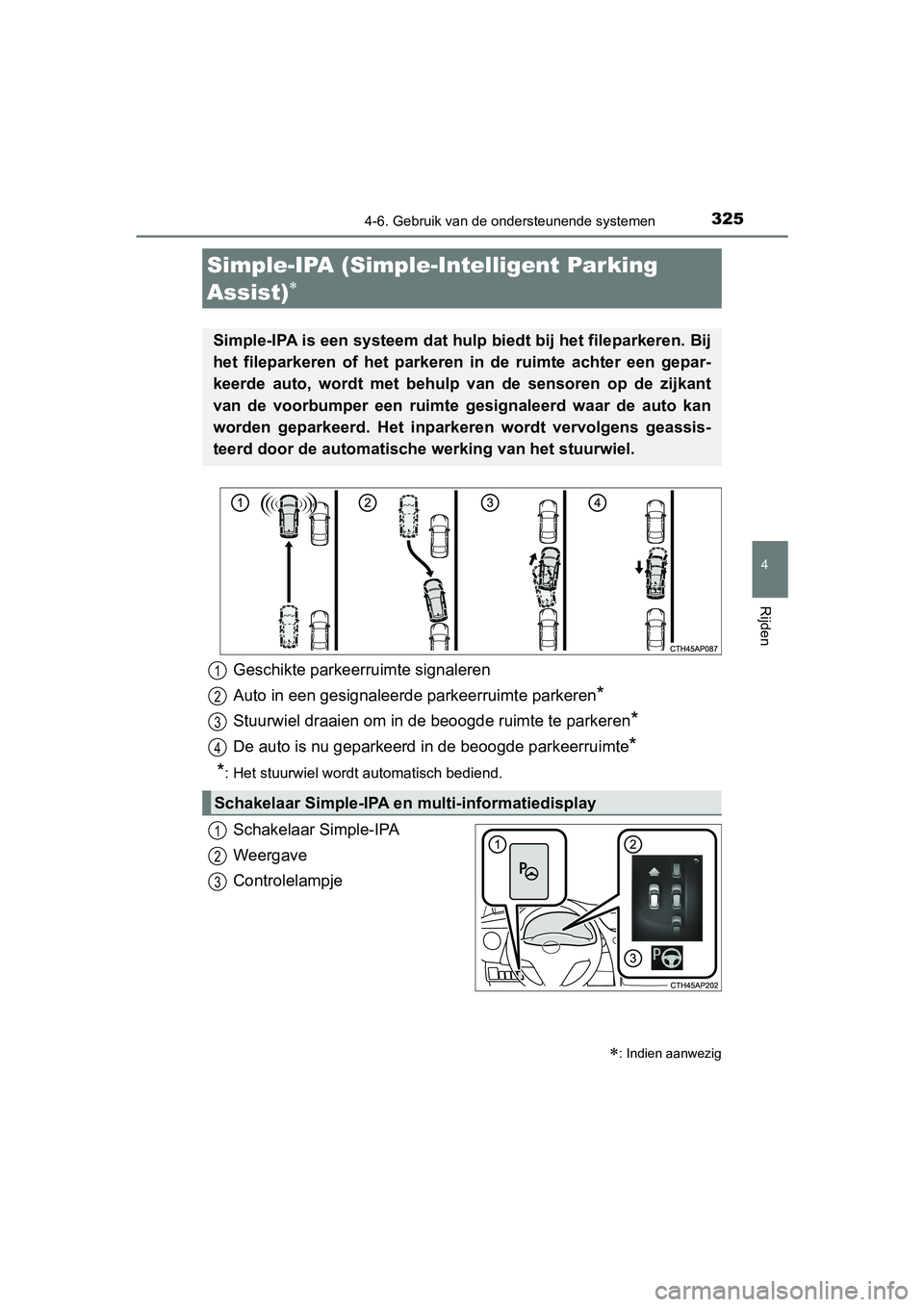

Simple-IPA (Simple-Intelligent Parking
Assist)

: Indien aanwezig
Simple-IPA is een systeem dat hulp biedt bij het fileparkeren. Bij
het fileparkeren of het parkeren in de ruimte achter een gepar-
keerde auto, wordt met behulp van de sensoren op de zijkant
van de voorbumper een ruimte gesignaleerd waar de auto kan
worden geparkeerd. Het inparkeren wordt vervolgens geassis-
teerd door de automatische werking van het stuurwiel.
Geschikte parkeerruimte signaleren
Auto in een gesignaleerde parkeerruimte parkeren
*
Stuurwiel draaien om in de beoogde ruimte te parkeren*
De auto is nu geparkeerd in de beoogde parkeerruimte*
*
: Het stuurwiel wordt automatisch bediend.
Schakelaar Simple-IPA en multi-informatiedisplay
1
2
3
4
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 325 Wednesday, April 4, 2018 1:38 PM

3264-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE

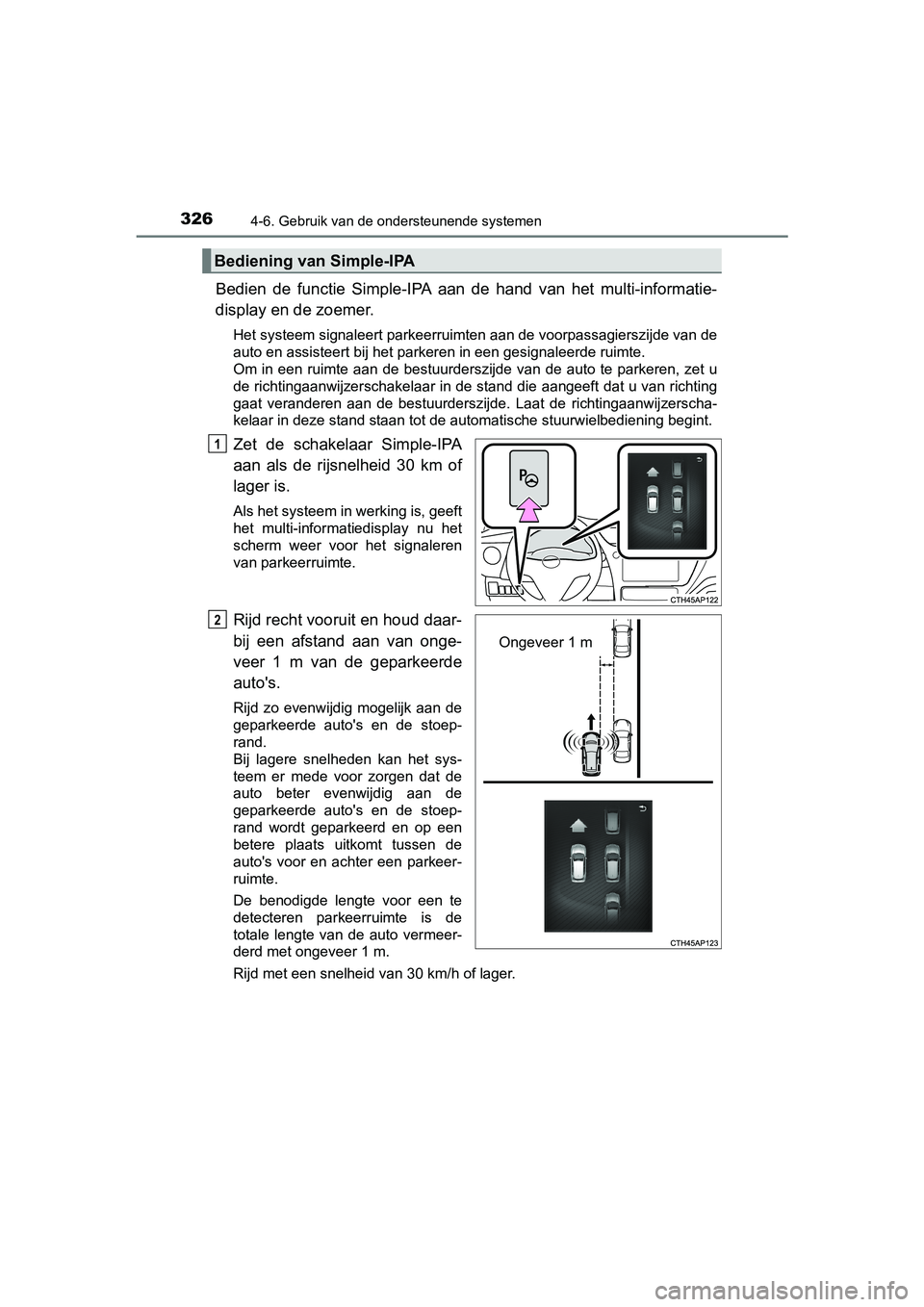

Bedien de functie Simple-IPA aan de hand van het multi-informatie-
display en de zoemer.
Het systeem signaleert parkeerruimten aan de voorpassagierszijde van de
auto en assisteert bij het parkeren in een gesignaleerde ruimte.
Om in een ruimte aan de bestuurderszijde van de auto te parkeren, zet u
de richtingaanwijzerschakelaar in de stand die aangeeft dat u van richting
gaat veranderen aan de bestuurderszijde. Laat de richtingaanwijzerscha-
kelaar in deze stand staan tot de automatische stuurwielbediening begint.
Zet de schakelaar Simple-IPA
aan als de rijsnelheid 30 km of
lager is.
Als het systeem in werking is, geeft
het multi-informatiedisplay nu het
scherm weer voor het signaleren
van parkeerruimte.
Rijd recht vooruit en houd daar-
bij een afstand aan van onge-
veer 1 m van de geparkeerde
auto's.
Rijd zo evenwijdig mogelijk aan de
geparkeerde auto's en de stoep-
rand.
Bij lagere snelheden kan het sys-
teem er mede voor zorgen dat de
auto beter evenwijdig aan de
geparkeerde auto's en de stoep-
rand wordt geparkeerd en op een
betere plaats uitkomt tussen de
auto's voor en achter een parkeer-
ruimte.
De benodigde lengte voor een te
detecteren parkeerruimte is de
totale lengte van de auto vermeer-
derd met ongeveer 1 m.
Rijd met een snelheid van 30 km/h of lager.
Bediening van Simple-IPA
1
Ongeveer 1 m
O
AURIS_HV_OM_Europe_OM12M76E.book Page 326 Wednesday, April 4, 2018 1:38 PM

3274-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
4
Rijden
Verlaag de rijsnelheid zodra de
weergave van het multi-infor-
matiedisplay verandert.
Rijd langzaam vooruit tot de zoe-
mer klinkt.
Breng de auto tot stilstand wan-
neer de zoemer klinkt.
De weergave van het multi-infor-
matiedisplay verandert nu.
Controleer visueel of er veilig kan
worden geparkeerd in de gesigna-
leerde ruimte.
Als de auto 10 m of meer wordt
verplaatst nadat de zoemer is gaan
klinken, zal er een detectie van een
nieuwe parkeerruimte starten.
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 327 Wednesday, April 4, 2018 1:38 PM

3284-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE

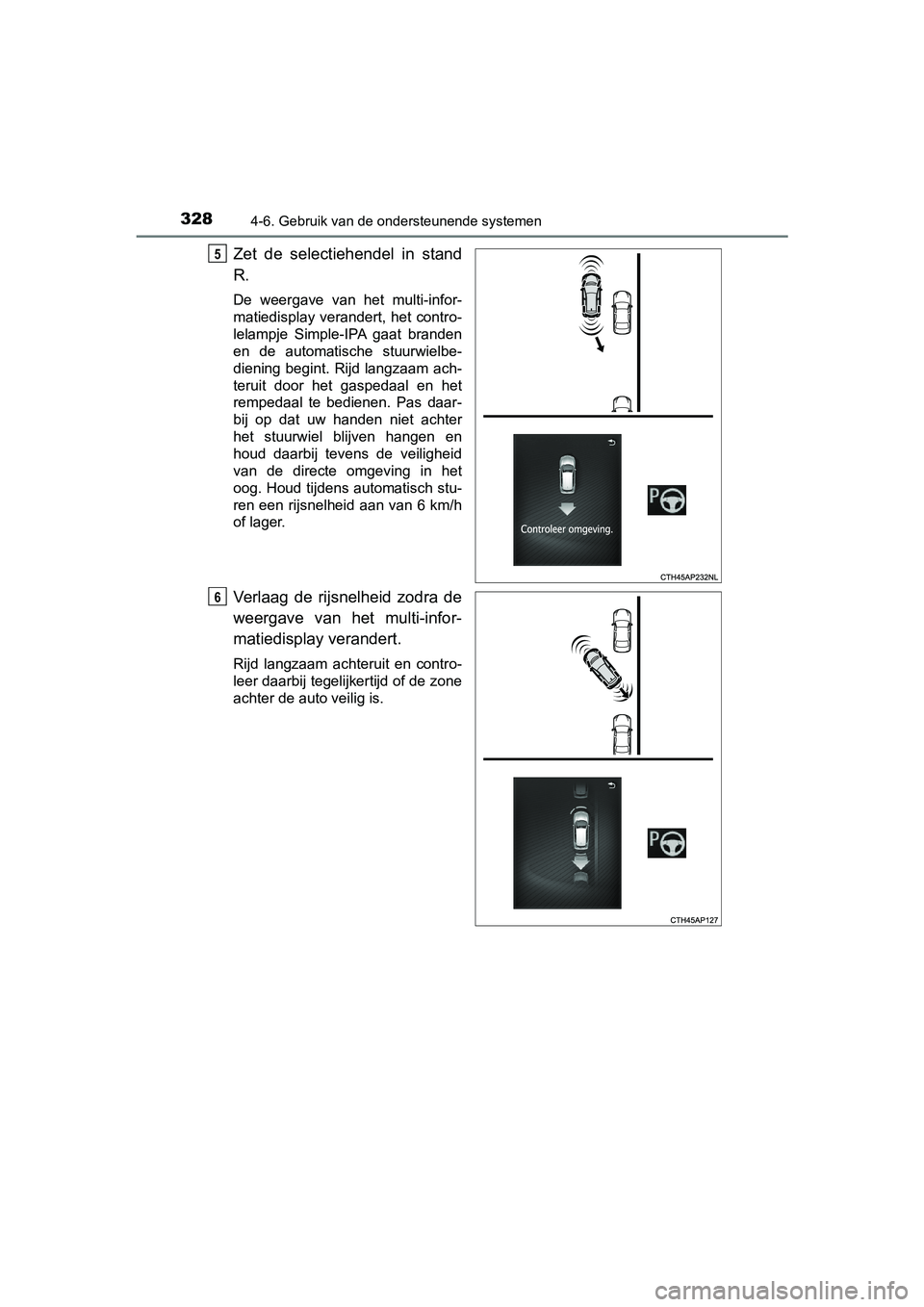

Zet de selectiehendel in stand
R.
De weergave van het multi-infor-
matiedisplay verandert, het contro-
lelampje Simple-IPA gaat branden
en de automatische stuurwielbe-
diening begint. Rijd langzaam ach-
teruit door het gaspedaal en het
rempedaal te bedienen. Pas daar-
bij op dat uw handen niet achter
het stuurwiel blijven hangen en
houd daarbij tevens de veiligheid
van de directe omgeving in het
oog. Houd tijdens automatisch stu-
ren een rijsnelheid aan van 6 km/h
of lager.
Verlaag de rijsnelheid zodra de
weergave van het multi-infor-
matiedisplay verandert.
Rijd langzaam achteruit en contro-
leer daarbij tegelijkertijd of de zone
achter de auto veilig is.
5
6
AURIS_HV_OM_Europe_OM12M76E.book Page 328 Wednesday, April 4, 2018 1:38 PM

3294-6. Gebruik van de ondersteunende systemen
UK AURIS_HV_HB_EE
4
Rijden

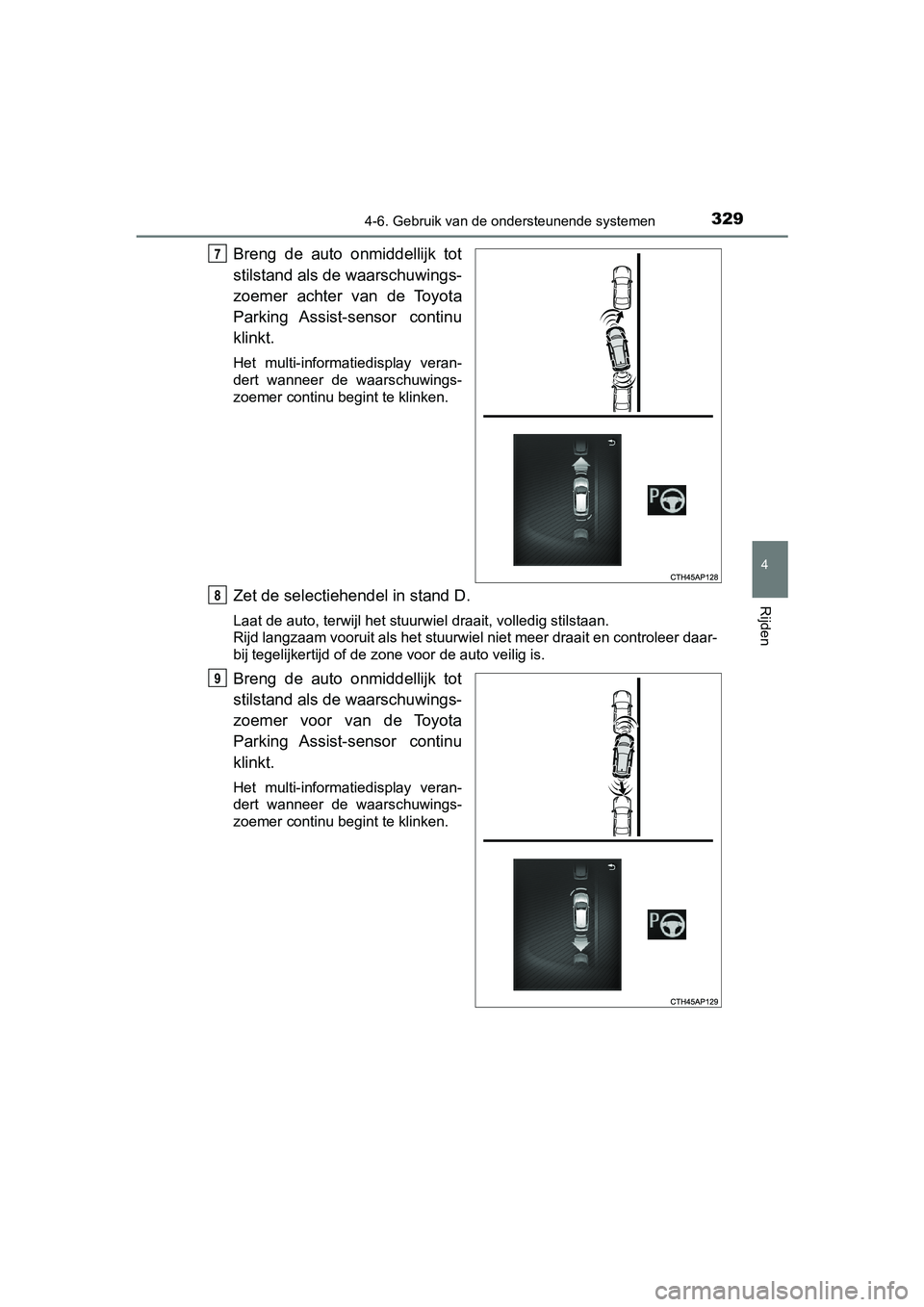

Breng de auto onmiddellijk tot
stilstand als de waarschuwings-
zoemer achter van de Toyota
Parking Assist-sensor continu
klinkt.
Het multi-informatiedisplay veran-
dert wanneer de waarschuwings-
zoemer continu begint te klinken.
Zet de selectiehendel in stand D.
Laat de auto, terwijl het stuurwiel draait, volledig stilstaan.
Rijd langzaam vooruit als het stuurwiel niet meer draait en controleer daar-
bij tegelijkertijd of de zone voor de auto veilig is.
Breng de auto onmiddellijk tot
stilstand als de waarschuwings-
zoemer voor van de Toyota
Parking Assist-sensor continu
klinkt.
Het multi-informatiedisplay veran-
dert wanneer de waarschuwings-
zoemer continu begint te klinken.
7
8
9
AURIS_HV_OM_Europe_OM12M76E.book Page 329 Wednesday, April 4, 2018 1:38 PM
