5708-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE

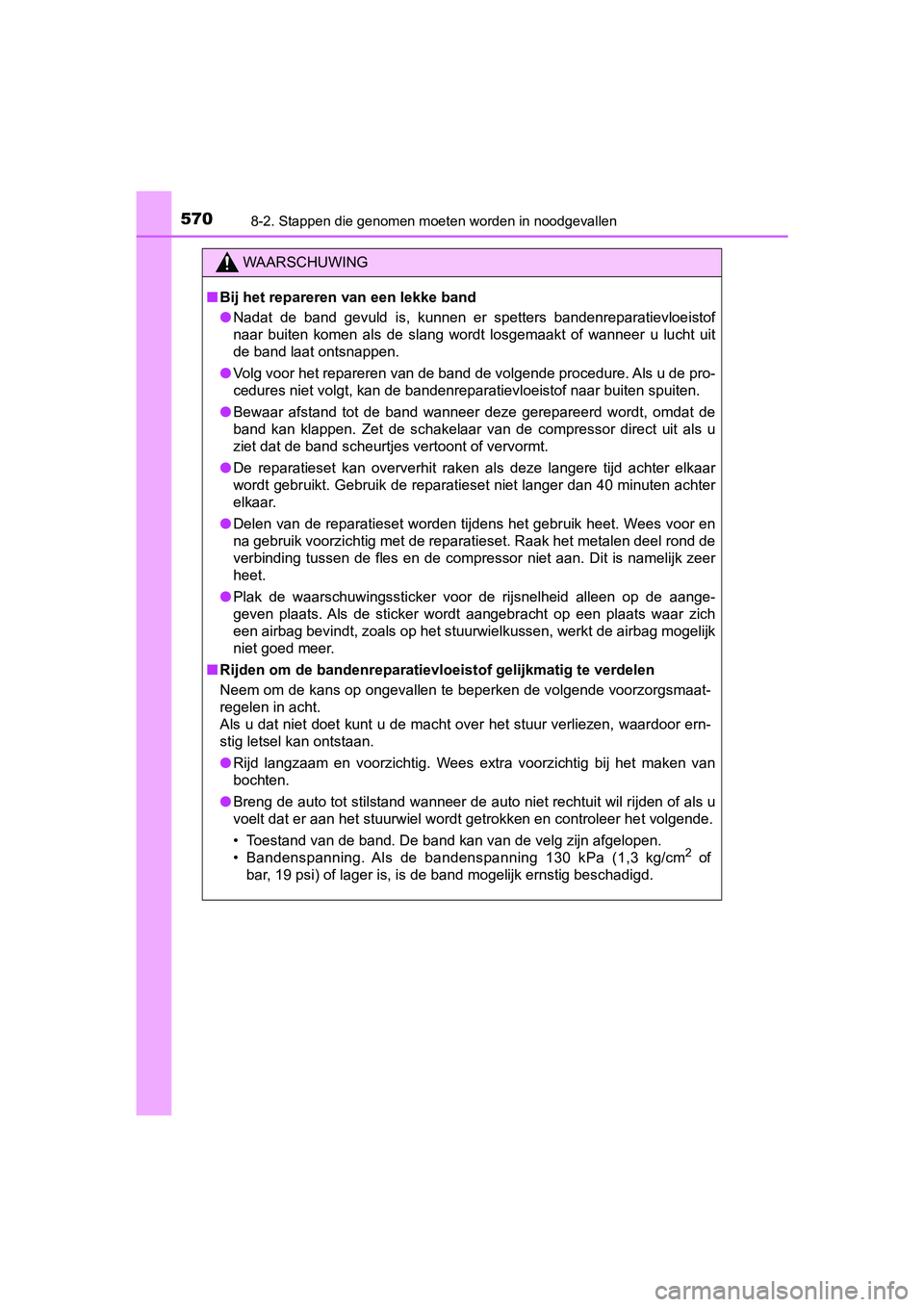

WAARSCHUWING
■Bij het repareren van een lekke band
●Nadat de band gevuld is, kunnen er spetters bandenreparatievloeistof
naar buiten komen als de slang wordt losgemaakt of wanneer u lucht uit
de band laat ontsnappen.
●Volg voor het repareren van de band de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenreparatievloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar van de compressor direct uit als u
ziet dat de band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatieset niet langer dan 40 minuten achter
elkaar.
●Delen van de reparatieset worden tijdens het gebruik heet. Wees voor en
na gebruik voorzichtig met de reparatieset. Raak het metalen deel rond de
verbinding tussen de fles en de compressor niet aan. Dit is namelijk zeer
heet.
●Plak de waarschuwingssticker voor de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt aangebracht op een plaats waar zich
een airbag bevindt, zoals op het stuurwielkussen, werkt de airbag mogelijk
niet goed meer.
■Rijden om de bandenreparatievloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over het stuur verliezen, waardoor ern-
stig letsel kan ontstaan.
●Rijd langzaam en voorzichtig. Wees extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer de auto niet rechtuit wil rijden of als u
voelt dat er aan het stuurwiel wordt getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de bandenspanning 130 kPa (1,3 kg/cm
2 of
bar, 19 psi) of lager is, is de band mogelijk ernstig beschadigd.
AURIS_HV_OM_Europe_OM12M76E.book Page 570 Wednesday, April 4, 2018 1:38 PM

5718-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
8
Bij problemen
OPMERKING

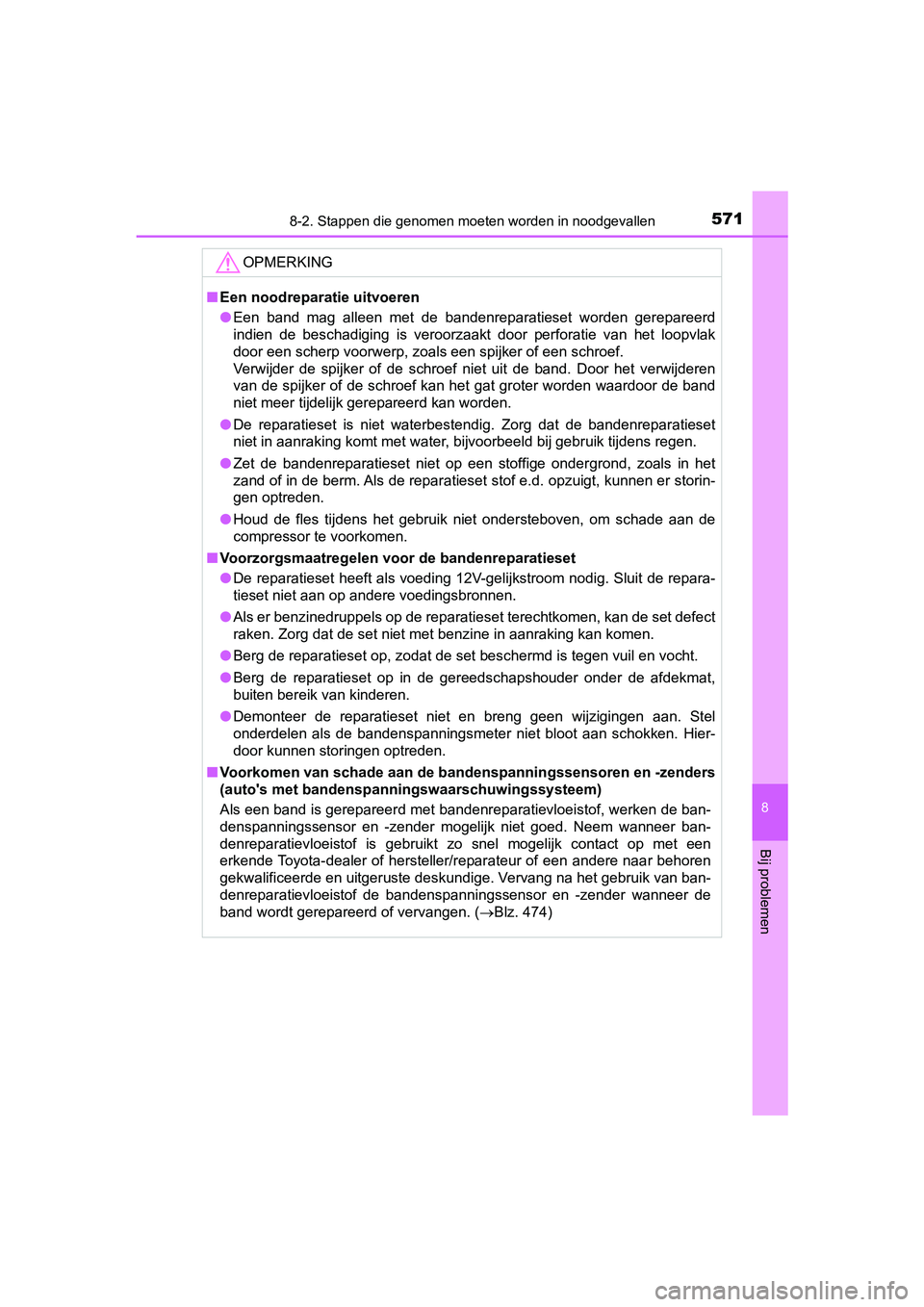

■Een noodreparatie uitvoeren
●Een band mag alleen met de bandenreparatieset worden gerepareerd
indien de beschadiging is veroorzaakt door perforatie van het loopvlak
door een scherp voorwerp, zoals een spijker of een schroef.
Verwijder de spijker of de schroef niet uit de band. Door het verwijderen
van de spijker of de schroef kan het gat groter worden waardoor de band
niet meer tijdelijk gerepareerd kan worden.
●De reparatieset is niet waterbestendig. Zorg dat de bandenreparatieset
niet in aanraking komt met water, bijvoorbeeld bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op een stoffige ondergrond, zoals in het
zand of in de berm. Als de reparatieset stof e.d. opzuigt, kunnen er storin-
gen optreden.
●Houd de fles tijdens het gebruik niet ondersteboven, om schade aan de
compressor te voorkomen.
■Voorzorgsmaatregelen voor de bandenreparatieset
●De reparatieset heeft als voeding 12V-gelijkstroom nodig. Sluit de repara-
tieset niet aan op andere voedingsbronnen.
●Als er benzinedruppels op de reparatieset terechtkomen, kan de set defect
<00550044004e0048005100110003003d00520055004a0003004700440057000300470048000300560048005700030051004c0048005700030050004800570003004500480051005d004c005100480003004c0051000300440044005100550044004e004c00
51004a0003004e004400510003004e00520050004800510011[
●Berg de reparatieset op, zodat de set beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de gereedschapshouder onder de afdekmat,
buiten bereik van kinderen.
●Demonteer de reparatieset niet en breng geen wijzigingen aan. Stel
onderdelen als de bandenspanningsmeter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■Voorkomen van schade aan de bandenspanningssensoren en -zenders
(auto's met bandenspanningswaarschuwingssysteem)
Als een band is gerepareerd met bandenreparatievloeistof, werken de ban-
denspanningssensor en -zender mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Vervang na het gebruik van ban-
denreparatievloeistof de bandenspanningssensor en -zender wanneer de
band wordt gerepareerd of vervangen. (Blz. 474)
AURIS_HV_OM_Europe_OM12M76E.book Page 571 Wednesday, April 4, 2018 1:38 PM

5728-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
Een van de onderstaande punten kan het probleem veroorzaken:
●De elektronische sleutel werkt mogelijk niet goed. (Blz. 575)
●Er is mogelijk onvoldoende brandstof aanwezig in de tank.
Vul de brandstoftank.
●Er kan een storing aanwezig zijn in de startblokkering. (Blz. 82)
●Er is mogelijk een storing aanwezig in het regelsysteem voor stand
P.
* (Blz. 249, 536)
●Het hybridesysteem van de motor is mogelijk defect als gevolg van
een elektrische storing, zoals een ontladen batterij van de elektroni-
sche sleutel of een defecte zekering. Er bestaat echter, afhankelijk
van het soort storing, een noodmaatregel om het hybridesysteem
te starten. (Blz. 573)
*: Het is wellicht niet mogelijk om de selectiehendel vanuit stand P in een
andere stand te zetten.
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. (Blz. 577)
●De accuklemmen zitten mogelijk los of zijn gecorrodeerd.
(Blz. 468)

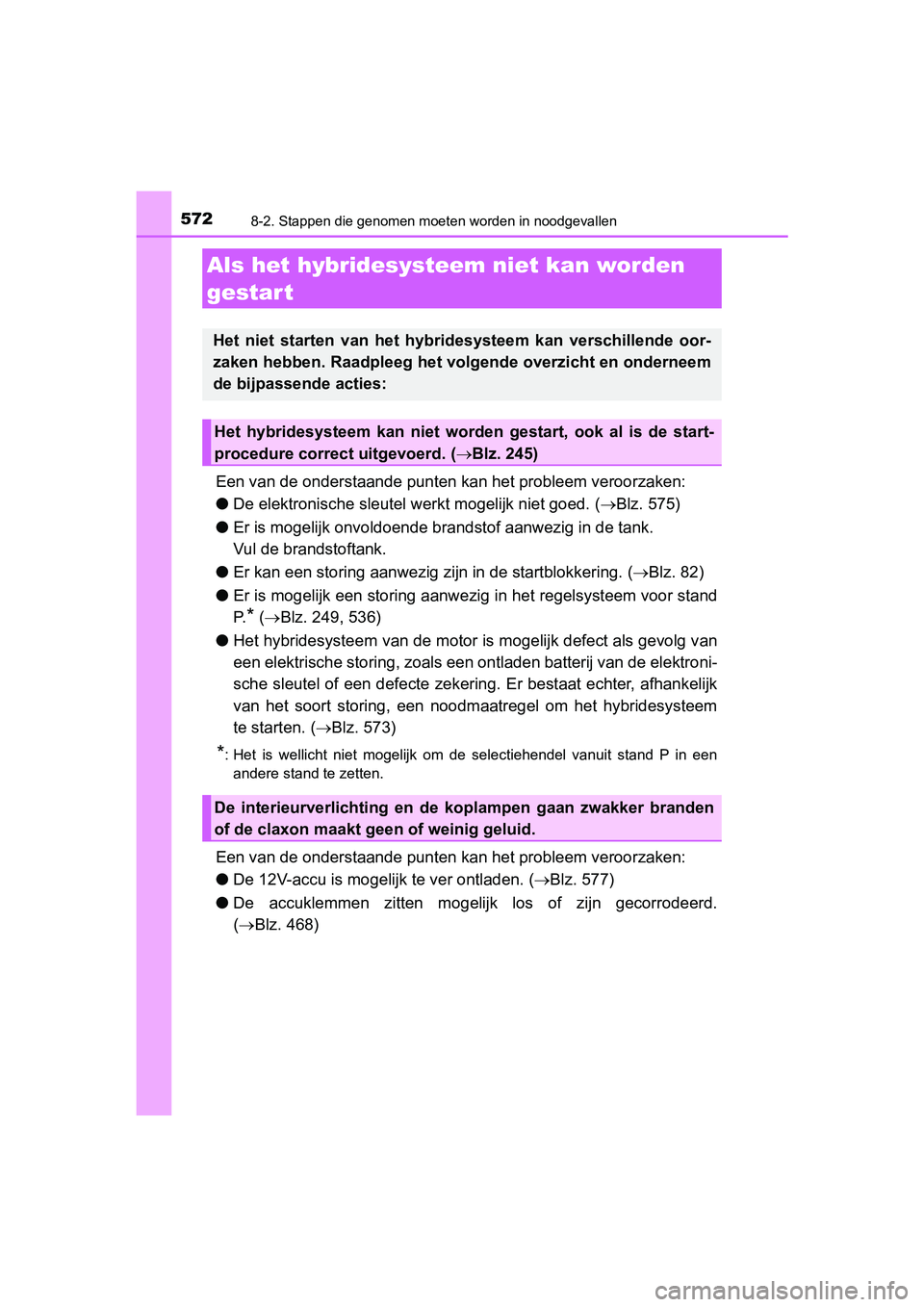

Als het hybridesysteem niet kan worden
gestar t
Het niet starten van het hybridesysteem kan verschillende oor-
zaken hebben. Raadpleeg het volgende overzicht en onderneem
de bijpassende acties:
Het hybridesysteem kan niet worden gestart, ook al is de start-
procedure correct uitgevoerd. (Blz. 245)
De interieurverlichting en de koplampen gaan zwakker branden
of de claxon maakt geen of weinig geluid.
AURIS_HV_OM_Europe_OM12M76E.book Page 572 Wednesday, April 4, 2018 1:38 PM

5738-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
8
Bij problemen
Een van de onderstaande punten kan het probleem veroorzaken:
●De 12V-accu is mogelijk te ver ontladen. (Blz. 577)
●Een of beide klemmen van de 12V-accu kunnen loszitten.
(Blz. 468)
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
het probleem niet verholpen kan worden of als de reparatieprocedure niet
bekend is.
Wanneer het hybridesysteem niet start maar de startknop normaal
werkt, kan het systeem aan de hand van de volgende stappen voorlo-
pig worden gestart.
Gebruik deze startprocedure alleen in noodgevallen.
Activeer de parkeerrem.
Zet het contact in stand ACC.
Houd de startknop gedurende 15 seconden ingedrukt terwijl het
rempedaal stevig wordt ingetrapt.
Ook als het hybridesysteem met behulp van deze stappen kan wor-
den gestart, kan er een storing in het systeem aanwezig zijn. Laat de
auto nakijken door een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.

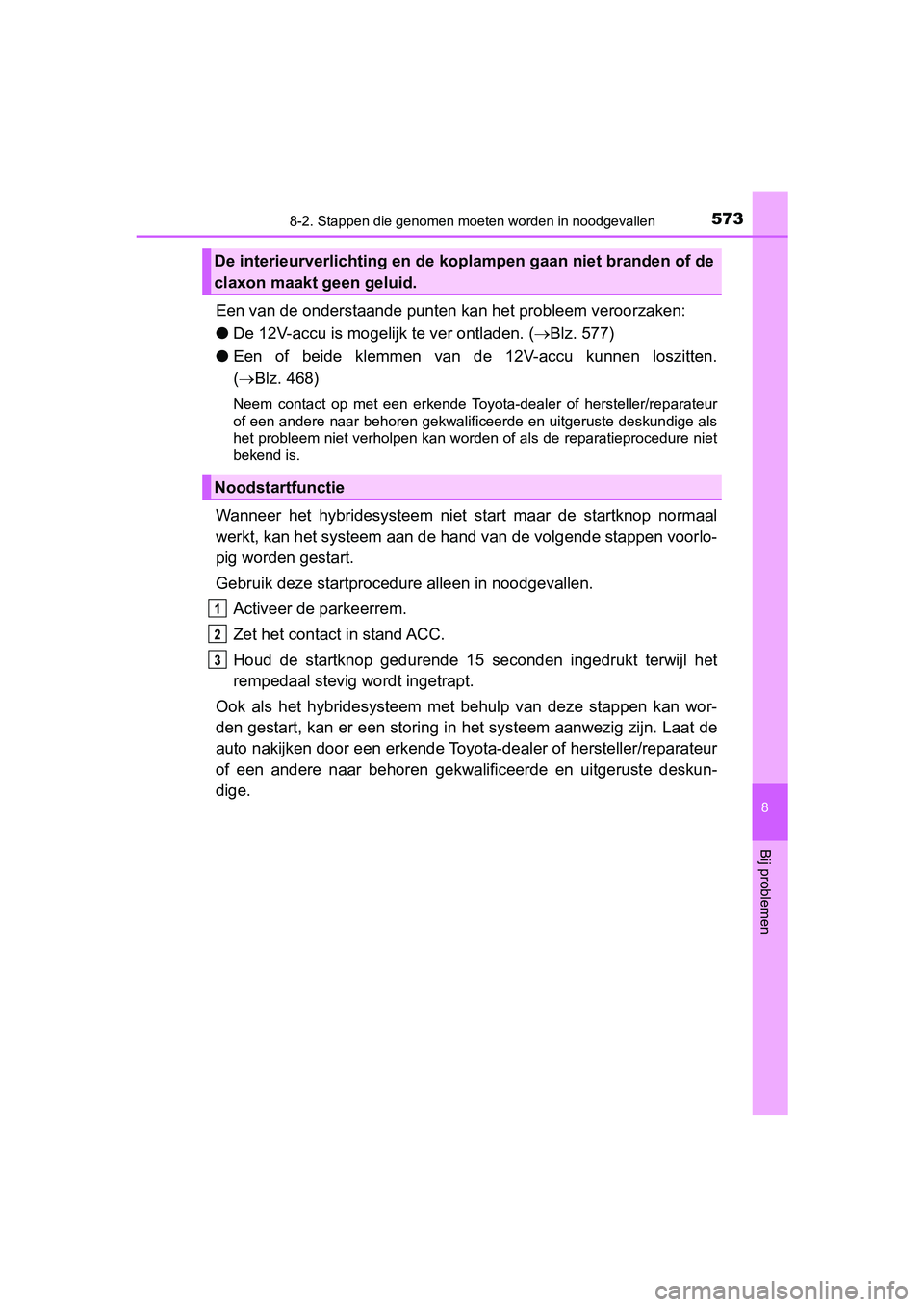

De interieurverlichting en de koplampen gaan niet branden of de
claxon maakt geen geluid.
Noodstartfunctie
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 573 Wednesday, April 4, 2018 1:38 PM

5748-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
Gebruik de mechanische sleutel
(Blz. 127) om de volgende han-
delingen uit te voeren:
Vergrendelen van alle portieren
Ontgrendelen van alle portieren

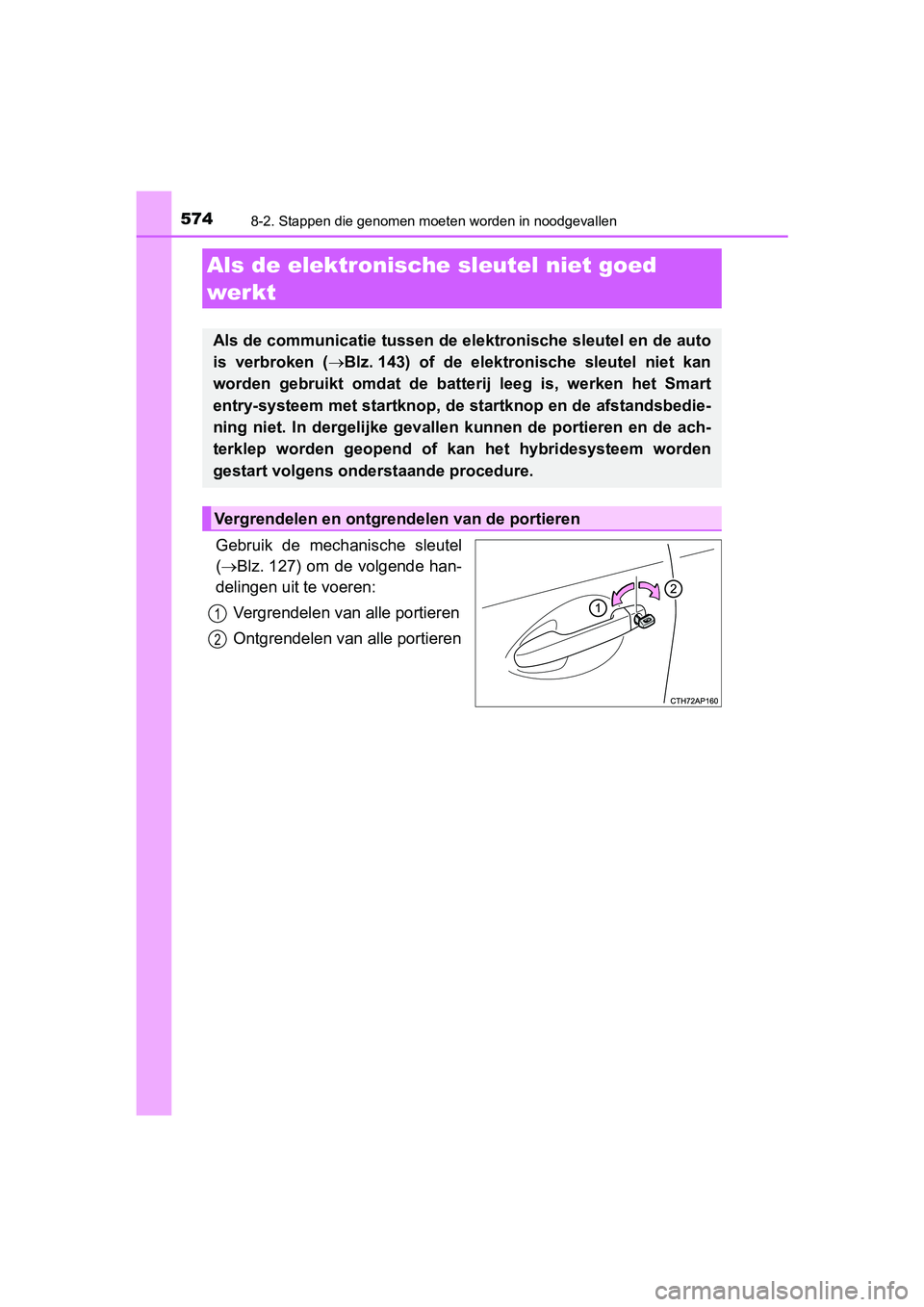

Als de elektronische sleutel niet goed
werkt
Als de communicatie tussen de elektronische sleutel en de auto
is verbroken (Blz. 143) of de elektronische sleutel niet kan
worden gebruikt omdat de batterij leeg is, werken het Smart
entry-systeem met startknop, de startknop en de afstandsbedie-
ning niet. In dergelijke gevallen kunnen de portieren en de ach-
terklep worden geopend of kan het hybridesysteem worden
gestart volgens onderstaande procedure.
Vergrendelen en ontgrendelen van de portieren
1
2
AURIS_HV_OM_Europe_OM12M76E.book Page 574 Wednesday, April 4, 2018 1:38 PM

5758-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
8
Bij problemen
Trap het rempedaal in.
Houd de zijde van de elektroni-
sche sleutel met het Toyota-
logo tegen de startknop.
Wanneer de elektronische sleutel
wordt gedetecteerd, klinkt er een
zoemer en wordt het contact AAN
gezet.
Wanneer het Smart entry-systeem
met startknop of de startknopfunc-
tie via de persoonlijke voorkeursin-
stellingen is uitgeschakeld, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-
informatiedisplay wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige als het hybridesysteem nog steeds niet kan worden gestart.
■Uitschakelen van het hybridesysteem
Activeer de parkeerrem, zet de selectiehendel in stand P en druk op de start-
knop zoals u normaal doet bij het uitschakelen van het hybridesysteem.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij
van de elektronische sleutel zo snel mogelijk te laten vervangen als deze ont-
laden is. (Blz. 496)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt
gebruikt om de portieren te vergrendelen.
Het alarm kan worden geactiveerd als een portier met de mechanische sleu-
<00570048004f0003005a00520055004700570003005200510057004a00550048005100470048004f00470003005700480055005a004c004d004f0003004b0048005700030044004f0044005500500056005c005600570048004800500003004c0056000300
4c0051004a004800560046004b0044004e0048004f00470011[

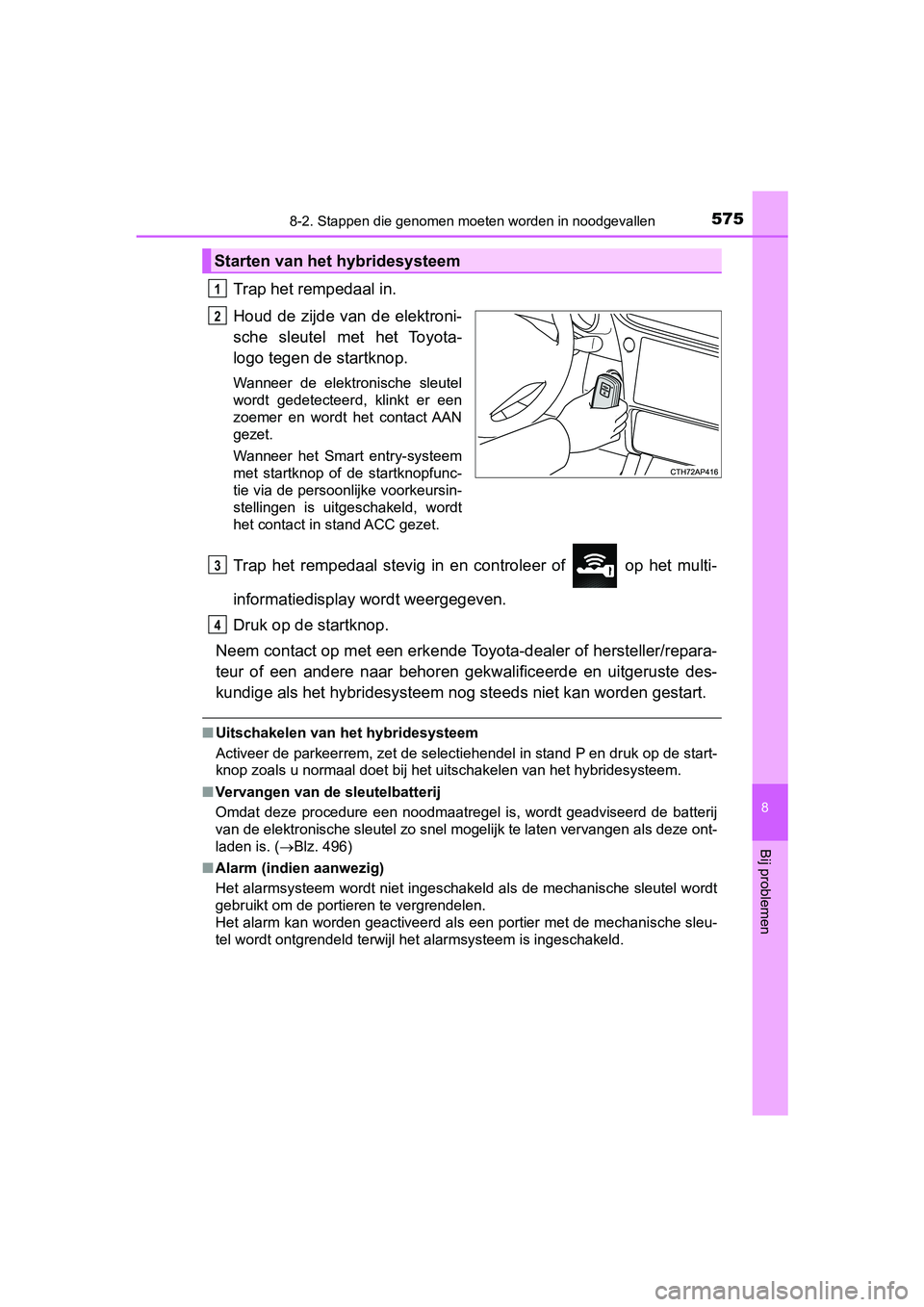

Starten van het hybridesysteem
1
2
3
4
AURIS_HV_OM_Europe_OM12M76E.book Page 575 Wednesday, April 4, 2018 1:38 PM

5768-2. Stappen die genomen moeten worden in noodgevallen

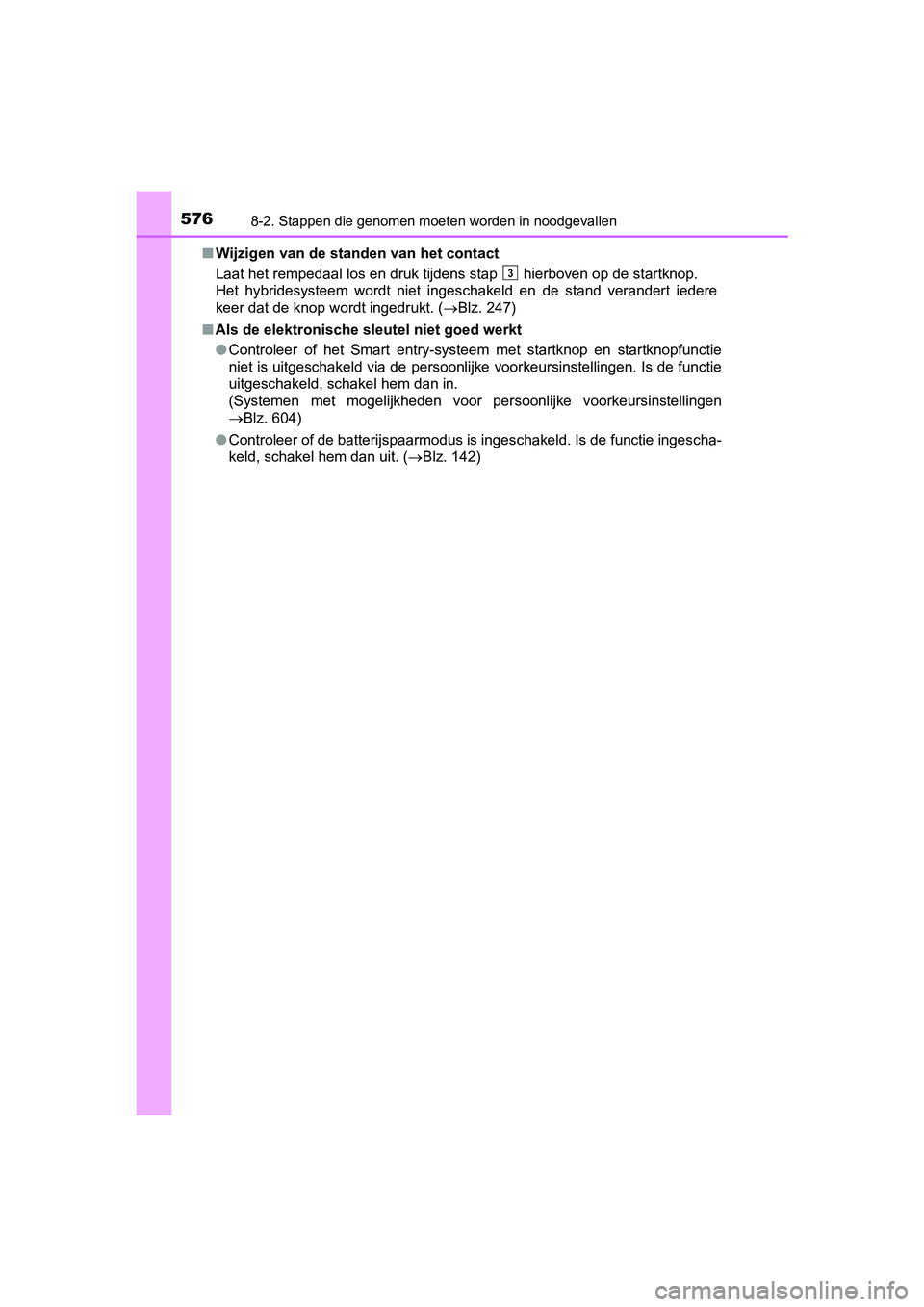

UK AURIS_HV_HB_EE■Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verandert iedere
keer dat de knop wordt ingedrukt. (Blz. 247)
■Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop en startknopfunctie
niet is uitgeschakeld via de persoonlijke voorkeursinstellingen. Is de functie
uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
Blz. 604)
●Controleer of de batterijspaarmodus is ingeschakeld. Is de functie ingescha-
keld, schakel hem dan uit. (Blz. 142)
3
AURIS_HV_OM_Europe_OM12M76E.book Page 576 Wednesday, April 4, 2018 1:38 PM

5778-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
8
Bij problemen
Als u de beschikking hebt over een set startkabels en een tweede
voertuig met een 12V-accu, kunt u uw auto starten met behulp van de
onderstaande hulpstartprocedure.
Auto's met een alarm: Contro-
leer of u de elektronische sleu-
tel bij u hebt.
Als u de startkabels aansluit, kan
het alarm afgaan of kunnen de por-
tieren worden vergrendeld, afhan-
kelijk van de situatie. (
Blz. 97)
Open de motorkap en de afdek-
kap van de zekering.
Open het deksel van de speci-
ale hulpstartaansluiting.

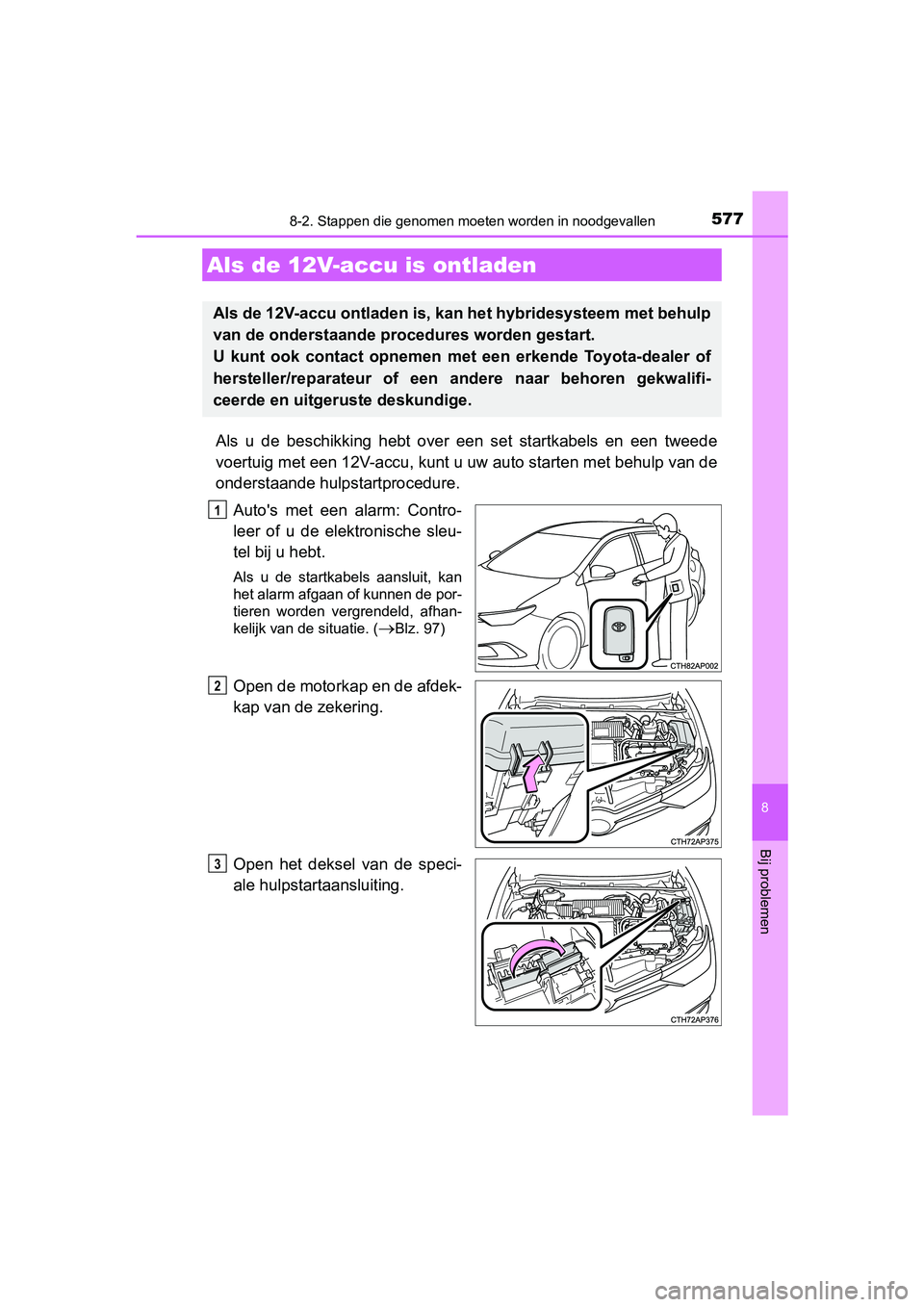

Als de 12V-accu is ontladen
Als de 12V-accu ontladen is, kan het hybridesysteem met behulp
van de onderstaande procedures worden gestart.
U kunt ook contact opnemen met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
1
2
3
AURIS_HV_OM_Europe_OM12M76E.book Page 577 Wednesday, April 4, 2018 1:38 PM

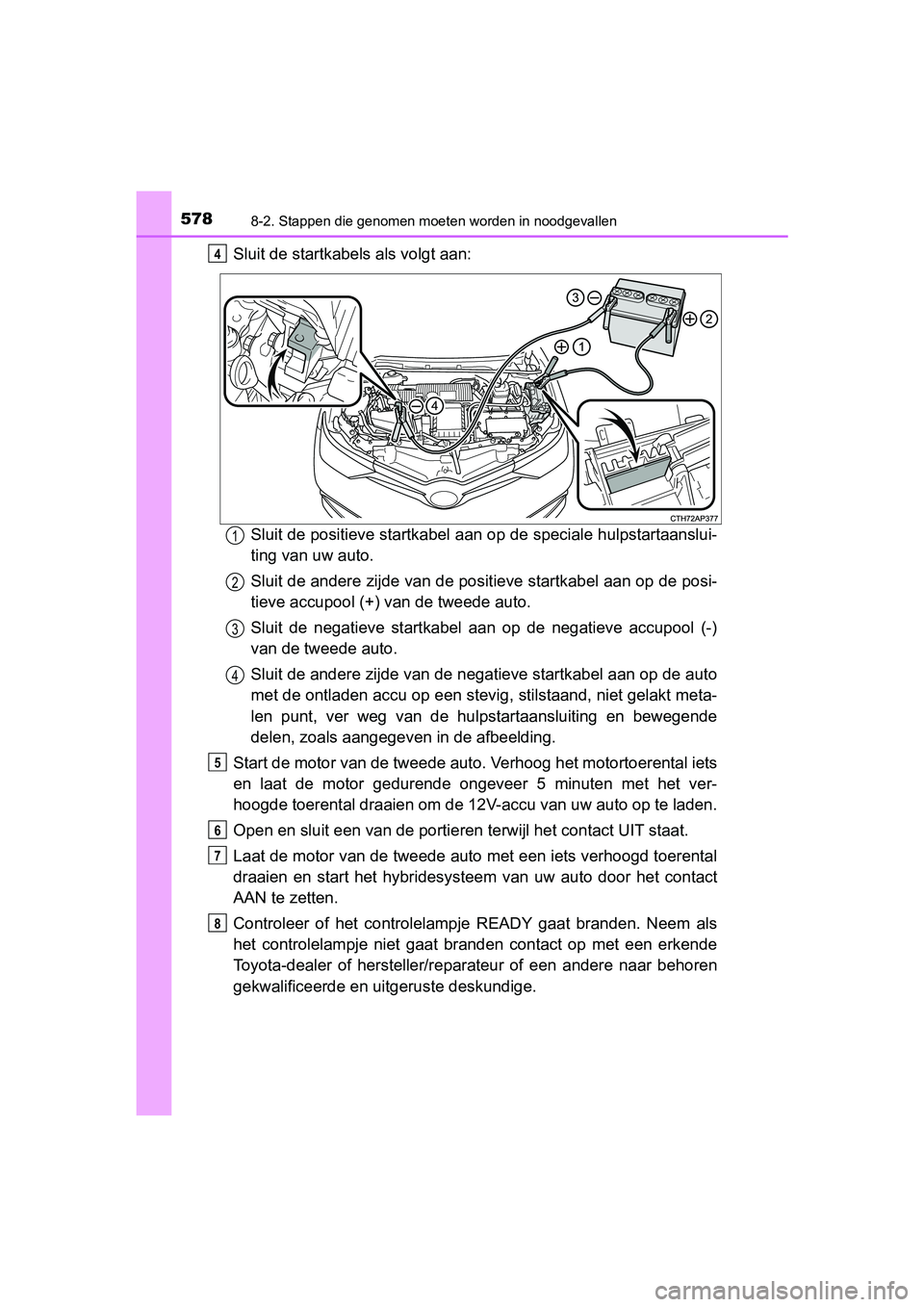

5788-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
Sluit de startkabels als volgt aan:
Sluit de positieve startkabel aan op de speciale hulpstartaanslui-
ting van uw auto.
Sluit de andere zijde van de positieve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negatieve startkabel aan op de auto
met de ontladen accu op een stevig, stilstaand, niet gelakt meta-
len punt, ver weg van de hulpstartaansluiting en bewegende
delen, zoals aangegeven in de afbeelding.
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de 12V-accu van uw auto op te laden.
Open en sluit een van de portieren terwijl het contact UIT staat.
Laat de motor van de tweede auto met een iets verhoogd toerental
draaien en start het hybridesysteem van uw auto door het contact
AAN te zetten.
Controleer of het controlelampje READY gaat branden. Neem als
het controlelampje niet gaat branden contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.4
1
2
3
4
5
6
7
8
AURIS_HV_OM_Europe_OM12M76E.book Page 578 Wednesday, April 4, 2018 1:38 PM

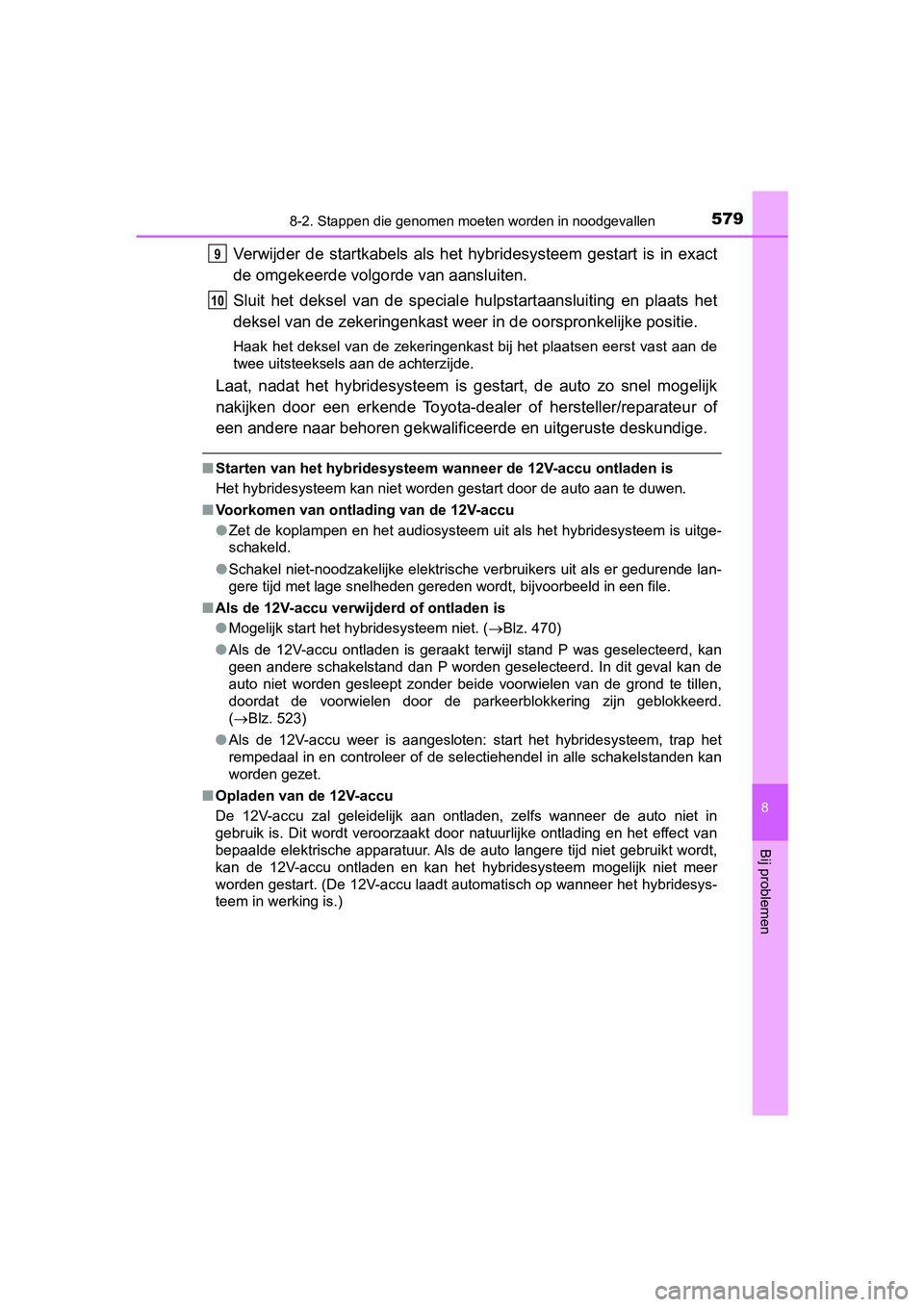

5798-2. Stappen die genomen moeten worden in noodgevallen
UK AURIS_HV_HB_EE
8
Bij problemen
Verwijder de startkabels als het hybridesysteem gestart is in exact
de omgekeerde volgorde van aansluiten.
Sluit het deksel van de speciale hulpstartaansluiting en plaats het
deksel van de zekeringenkast weer in de oorspronkelijke positie.
Haak het deksel van de zekeringenkast bij het plaatsen eerst vast aan de
twee uitsteeksels aan de achterzijde.
Laat, nadat het hybridesysteem is gestart, de auto zo snel mogelijk
nakijken door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Starten van het hybridesysteem wanneer de 12V-accu ontladen is
Het hybridesysteem kan niet worden gestart door de auto aan te duwen.
■Voorkomen van ontlading van de 12V-accu
●Zet de koplampen en het audiosysteem uit als het hybridesysteem is uitge-
schakeld.
●Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■Als de 12V-accu verwijderd of ontladen is
●Mogelijk start het hybridesysteem niet. (Blz. 470)
●Als de 12V-accu ontladen is geraakt terwijl stand P was geselecteerd, kan
geen andere schakelstand dan P worden geselecteerd. In dit geval kan de
auto niet worden gesleept zonder beide voorwielen van de grond te tillen,
doordat de voorwielen door de parkeerblokkering zijn geblokkeerd.
(Blz. 523)
●Als de 12V-accu weer is aangesloten: start het hybridesysteem, trap het
rempedaal in en controleer of de selectiehendel in alle schakelstanden kan
worden gezet.
■Opladen van de 12V-accu
De 12V-accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in
gebruik is. Dit wordt veroorzaakt door natuurlijke ontlading en het effect van
bepaalde elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt,
kan de 12V-accu ontladen en kan het hybridesysteem mogelijk niet meer
worden gestart. (De 12V-accu laadt automatisch op wanneer het hybridesys-
teem in werking is.)
9
10
AURIS_HV_OM_Europe_OM12M76E.book Page 579 Wednesday, April 4, 2018 1:38 PM
