701-1. Voor een veilig gebruik
UK AURIS_HV_HB_EE

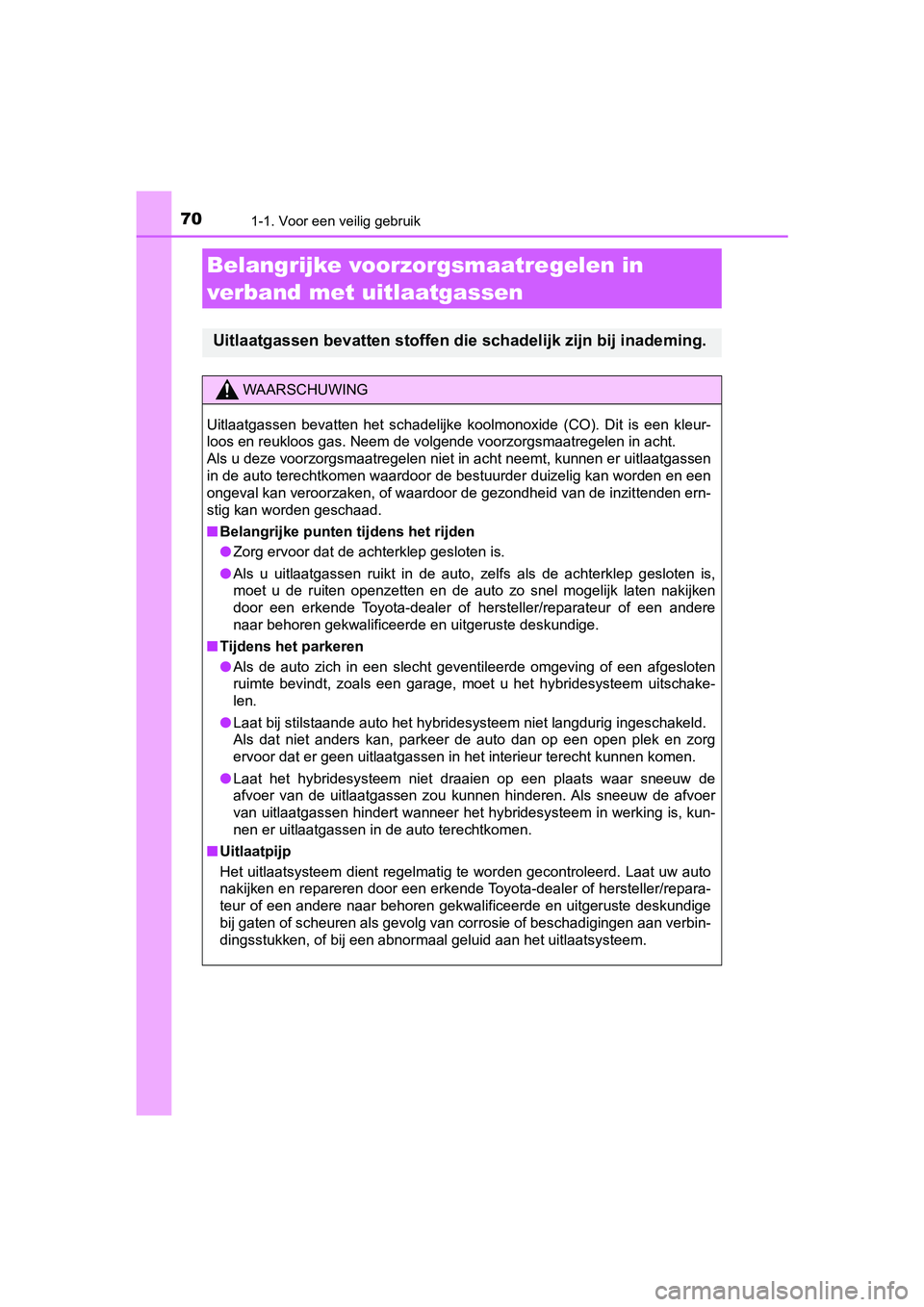

Belangrijke voorzorgsmaatregelen in
verband met uitlaatgassen
Uitlaatgassen bevatten stoffen die schadelijk zijn bij inademing.
WAARSCHUWING
Uitlaatgassen bevatten het schadelijke koolmonoxide (CO). Dit is een kleur-
loos en reukloos gas. Neem de volgende voorzorgsmaatregelen in acht.
Als u deze voorzorgsmaatregelen niet in acht neemt, kunnen er uitlaatgassen
in de auto terechtkomen waardoor de bestuurder duizelig kan worden en een
ongeval kan veroorzaken, of waardoor de gezondheid van de inzittenden ern-
stig kan worden geschaad.
■Belangrijke punten tijdens het rijden
●Zorg ervoor dat de achterklep gesloten is.
●Als u uitlaatgassen ruikt in de auto, zelfs als de achterklep gesloten is,
moet u de ruiten openzetten en de auto zo snel mogelijk laten nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■Tijdens het parkeren
●Als de auto zich in een slecht geventileerde omgeving of een afgesloten
ruimte bevindt, zoals een garage, moet u het hybridesysteem uitschake-
len.
●Laat bij stilstaande auto het hybridesysteem niet langdurig ingeschakeld.
Als dat niet anders kan, parkeer de auto dan op een open plek en zorg
<00480055005900520052005500030047004400570003004800550003004a00480048005100030058004c0057004f004400440057004a004400560056004800510003004c00510003004b004800570003004c0051005700480055004c004800580055000300
570048005500480046004b00570003004e0058005100510048[n komen.
●Laat het hybridesysteem niet draaien op een plaats waar sneeuw de
afvoer van de uitlaatgassen zou kunnen hinderen. Als sneeuw de afvoer
van uitlaatgassen hindert wanneer het hybridesysteem in werking is, kun-
nen er uitlaatgassen in de auto terechtkomen.
■Uitlaatpijp
Het uitlaatsysteem dient regelmatig te worden gecontroleerd. Laat uw auto
nakijken en repareren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
bij gaten of scheuren als gevolg van corrosie of beschadigingen aan verbin-
dingsstukken, of bij een abnormaal geluid aan het uitlaatsysteem.
AURIS_HV_OM_Europe_OM12M76E.book Page 70 Wednesday, April 4, 2018 1:38 PM

71
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE
1-2. Hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Benzinemotor
Elektromotor (tractiemotor)
Kenmerken hybridesysteem
Uw auto is een hybridevoertuig. De eigenschappen van uw auto
zijn anders dan die van conventionele auto's. Zorg ervoor dat u
de eigenschappen van uw auto goed leert kennen en gebruik de
functies voorzichtig.
Bij het hybridesysteem werken een benzinemotor en een elek-
tromotor (tractiemotor) samen, afhankelijk van de rijomstandig-
heden, om het brandstofverbruik en de uitlaatgasemissie te
verlagen.
1
2
AURIS_HV_OM_Europe_OM12M76E.book Page 71 Wednesday, April 4, 2018 1:38 PM

721-2. Hybridesysteem
UK AURIS_HV_HB_EE

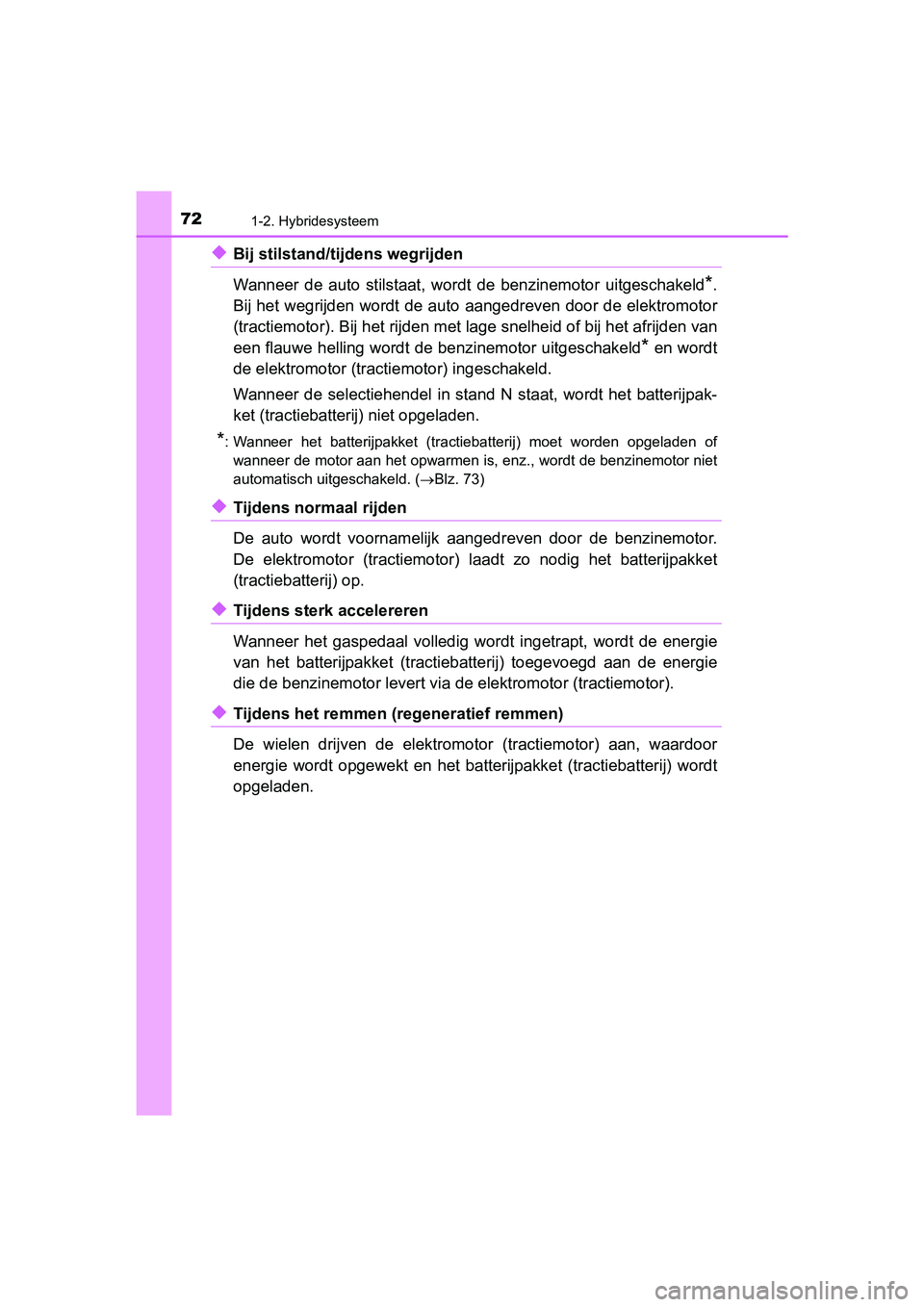

◆Bij stilstand/tijdens wegrijden
Wanneer de auto stilstaat, wordt de benzinemotor uitgeschakeld
*.
Bij het wegrijden wordt de auto aangedreven door de elektromotor
(tractiemotor). Bij het rijden met lage snelheid of bij het afrijden van
een flauwe helling wordt de benzinemotor uitgeschakeld
* en wordt
de elektromotor (tractiemotor) ingeschakeld.
Wanneer de selectiehendel in stand N staat, wordt het batterijpak-
ket (tractiebatterij) niet opgeladen.
*: Wanneer het batterijpakket (tractiebatterij) moet worden opgeladen of
wanneer de motor aan het opwarmen is, enz., wordt de benzinemotor niet
automatisch uitgeschakeld. (Blz. 73)
◆Tijdens normaal rijden
De auto wordt voornamelijk aangedreven door de benzinemotor.
De elektromotor (tractiemotor) laadt zo nodig het batterijpakket
(tractiebatterij) op.
◆Tijdens sterk accelereren
Wanneer het gaspedaal volledig wordt ingetrapt, wordt de energie
van het batterijpakket (tractiebatterij) toegevoegd aan de energie
die de benzinemotor levert via de elektromotor (tractiemotor).
◆Tijdens het remmen (regeneratief remmen)
De wielen drijven de elektromotor (tractiemotor) aan, waardoor
energie wordt opgewekt en het batterijpakket (tractiebatterij) wordt
opgeladen.
AURIS_HV_OM_Europe_OM12M76E.book Page 72 Wednesday, April 4, 2018 1:38 PM

731-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE

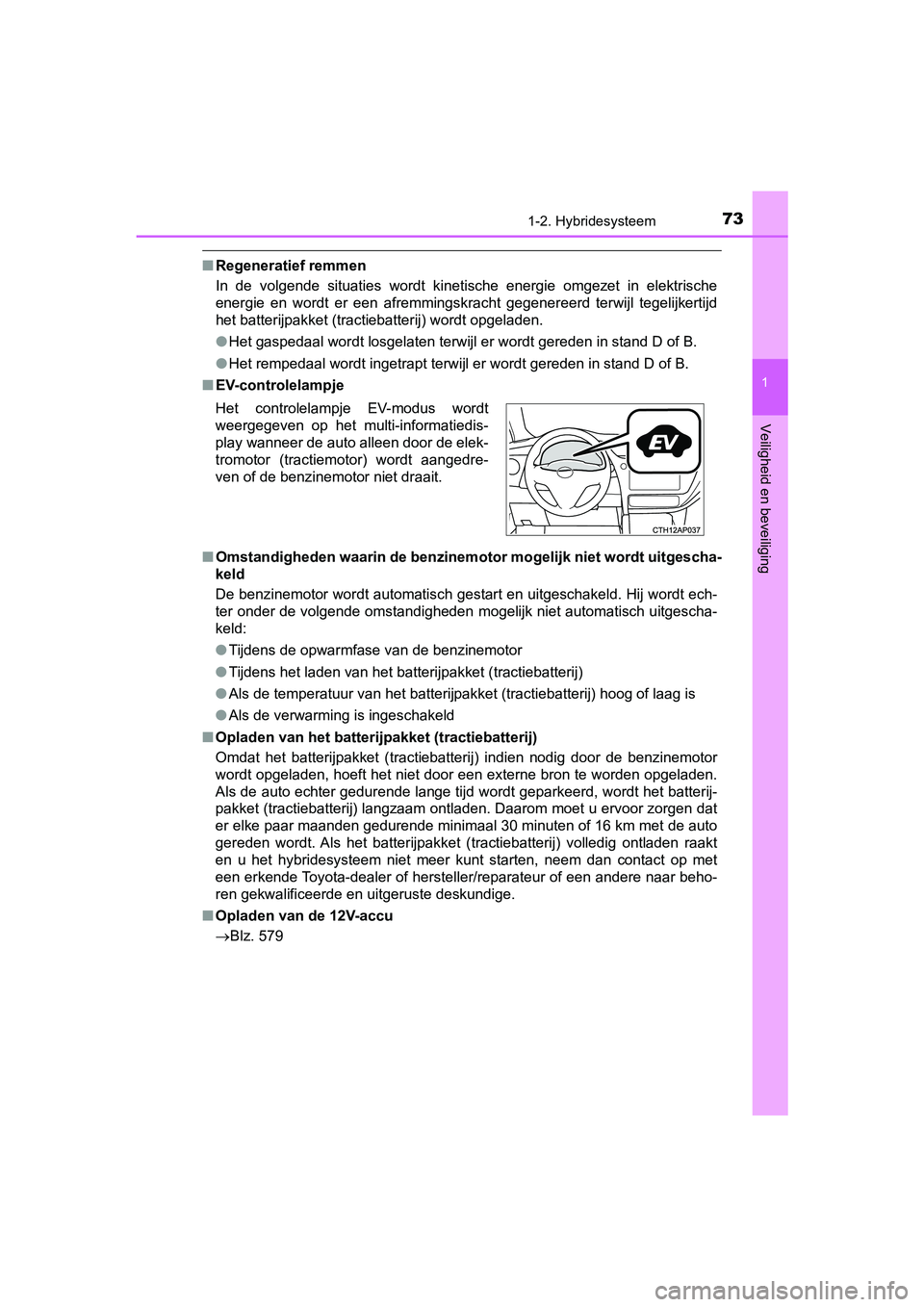

■Regeneratief remmen
In de volgende situaties wordt kinetische energie omgezet in elektrische
energie en wordt er een afremmingskracht gegenereerd terwijl tegelijkertijd
<004b004800570003004500440057005700480055004c004d00530044004e004e004800570003000b00570055004400460057004c0048004500440057005700480055004c004d000c0003005a0052005500470057000300520053004a0048004f0044004700
4800510011[
●<002b004800570003004a0044005600530048004700440044004f0003005a00520055004700570003004f00520056004a0048004f00440057004800510003005700480055005a004c004d004f0003004800550003005a00520055004700570003004a004800
5500480047004800510003004c005100030056005700440051[d D of B.
●Het rempedaal wordt ingetrapt terwijl er wordt gereden in stand D of B.
■EV-controlelampje
■Omstandigheden waarin de benzinemotor mogelijk niet wordt uitgescha-
keld
De benzinemotor wordt automatisch gestart en uitgeschakeld. Hij wordt ech-
ter onder de volgende omstandigheden mogelijk niet automatisch uitgescha-
keld:
●Tijdens de opwarmfase van de benzinemotor
●Tijdens het laden van het batterijpakket (tractiebatterij)
●Als de temperatuur van het batterijpakket (tractiebatterij) hoog of laag is
●Als de verwarming is ingeschakeld
■Opladen van het batterijpakket (tractiebatterij)
Omdat het batterijpakket (tractiebatterij) indien nodig door de benzinemotor
wordt opgeladen, hoeft het niet door een externe bron te worden opgeladen.
Als de auto echter gedurende lange tijd wordt geparkeerd, wordt het batterij-
pakket (tractiebatterij) langzaam ontladen. Daarom moet u ervoor zorgen dat
er elke paar maanden gedurende minimaal 30 minuten of 16 km met de auto
gereden wordt. Als het batterijpakket (tractiebatterij) volledig ontladen raakt
en u het hybridesysteem niet meer kunt starten, neem dan contact op met
een erkende Toyota-dealer of hersteller/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste deskundige.
■Opladen van de 12V-accu
Blz. 579 Het controlelampje EV-modus wordt
weergegeven op het multi-informatiedis-
play wanneer de auto alleen door de elek-
tromotor (tractiemotor) wordt aangedre-
ven of de benzinemotor niet draait.
AURIS_HV_OM_Europe_OM12M76E.book Page 73 Wednesday, April 4, 2018 1:38 PM

741-2. Hybridesysteem

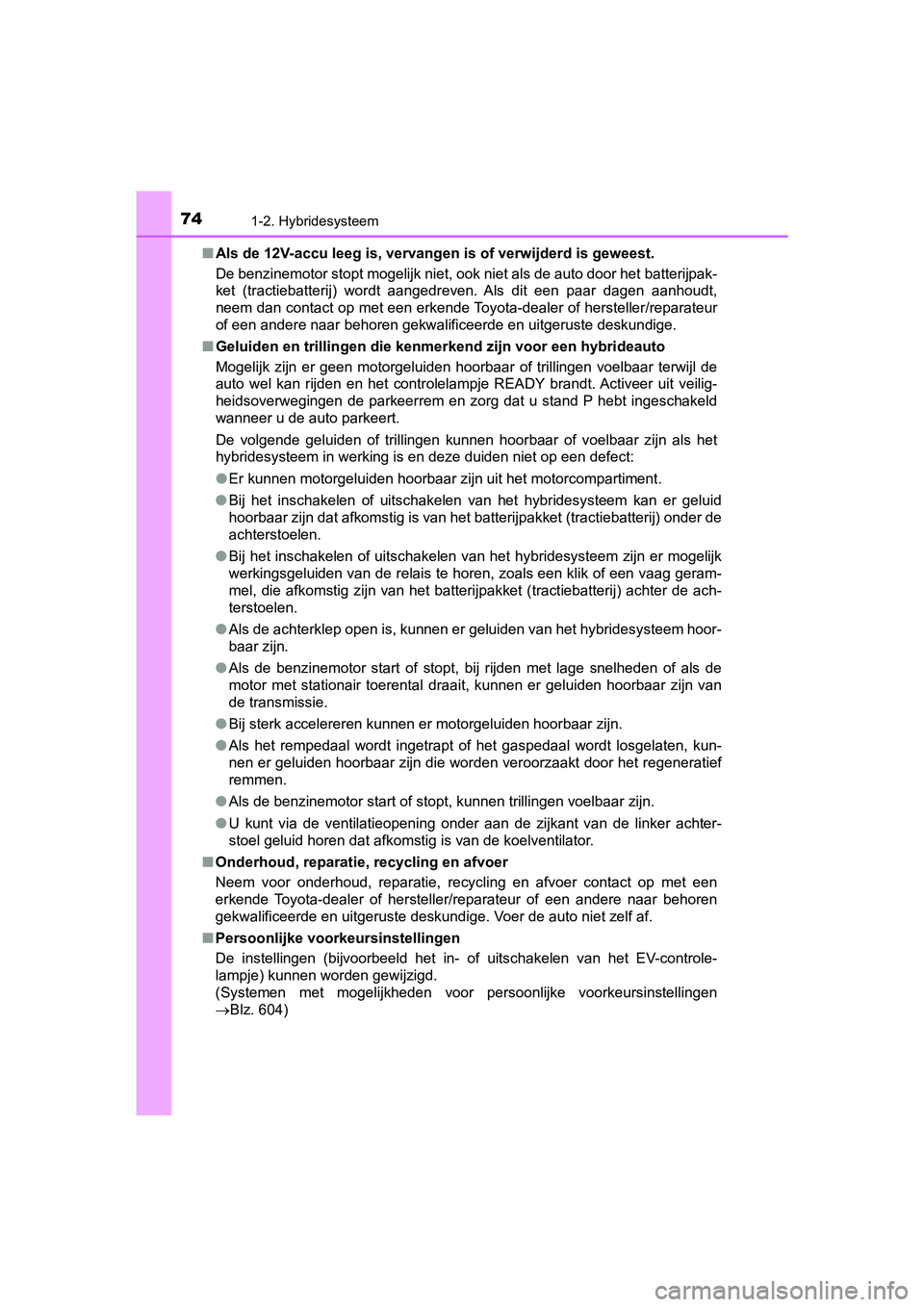

UK AURIS_HV_HB_EE■Als de 12V-accu leeg is, vervangen is of verwijderd is geweest.
De benzinemotor stopt mogelijk niet, ook niet als de auto door het batterijpak-
ket (tractiebatterij) wordt aangedreven. Als dit een paar dagen aanhoudt,
neem dan contact op met een erkende Toyota-dealer of hersteller/reparateur
<005200490003004800480051000300440051004700480055004800030051004400440055000300450048004b00520055004800510003004a0048004e005a0044004f004c0049004c00460048004800550047004800030048005100030058004c0057004a00
48005500580056005700480003004700480056004e00580051[dige.
■Geluiden en trillingen die kenmerkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voelbaar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activeer uit veilig-
heidsoverwegingen de parkeerrem en zorg dat u stand P hebt ingeschakeld
wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
●Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment.
●Bij het inschakelen of uitschakelen van het hybridesysteem kan er geluid
hoorbaar zijn dat afkomstig is van het batterijpakket (tractiebatterij) onder de
achterstoelen.
●Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van de relais te horen, zoals een klik of een vaag geram-
mel, die afkomstig zijn van het batterijpakket (tractiebatterij) achter de ach-
terstoelen.
●Als de achterklep open is, kunnen er geluiden van het hybridesysteem hoor-
baar zijn.
●Als de benzinemotor start of stopt, bij rijden met lage snelheden of als de
motor met stationair toerental draait, kunnen er geluiden hoorbaar zijn van
de transmissie.
●Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
●Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgelaten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het regeneratief
remmen.
●Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
●U kunt via de ventilatieopening onder aan de zijkant van de linker achter-
stoel geluid horen dat afkomstig is van de koelventilator.
■Onderhoud, reparatie, recycling en afvoer
Neem voor onderhoud, reparatie, recycling en afvoer contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Voer de auto niet zelf af.
■Persoonlijke voorkeursinstellingen
De instellingen (bijvoorbeeld het in- of uitschakelen van het EV-controle-
lampje) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen
Blz. 604)
AURIS_HV_OM_Europe_OM12M76E.book Page 74 Wednesday, April 4, 2018 1:38 PM

751-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.

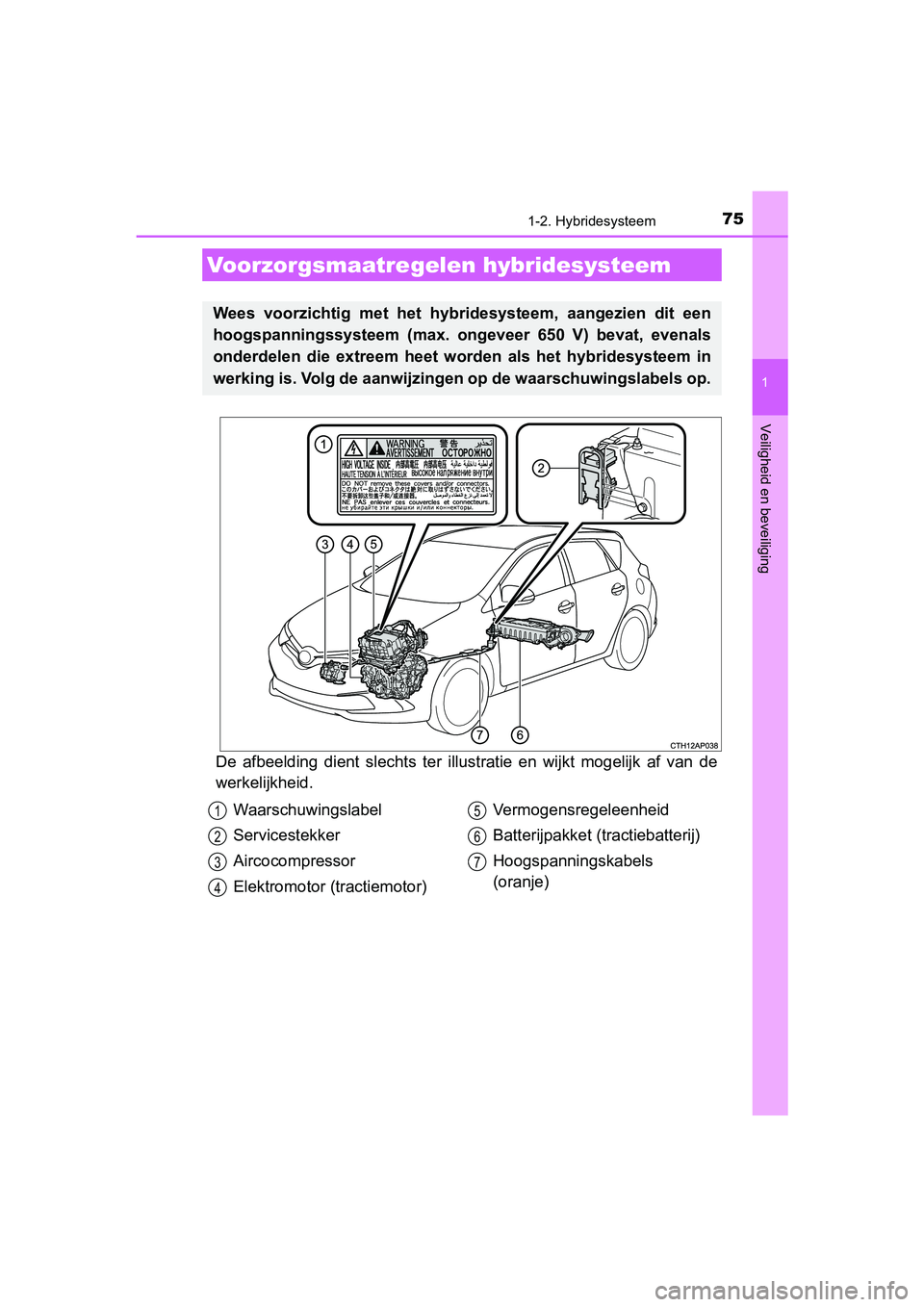

Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een
hoogspanningssysteem (max. ongeveer 650 V) bevat, evenals
onderdelen die extreem heet worden als het hybridesysteem in
werking is. Volg de aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Aircocompressor
Elektromotor (tractiemotor)Vermogensregeleenheid
Batterijpakket (tractiebatterij)
Hoogspanningskabels
(oranje)1
2
3
4
5
6
7
AURIS_HV_OM_Europe_OM12M76E.book Page 75 Wednesday, April 4, 2018 1:38 PM

761-2. Hybridesysteem
UK AURIS_HV_HB_EE

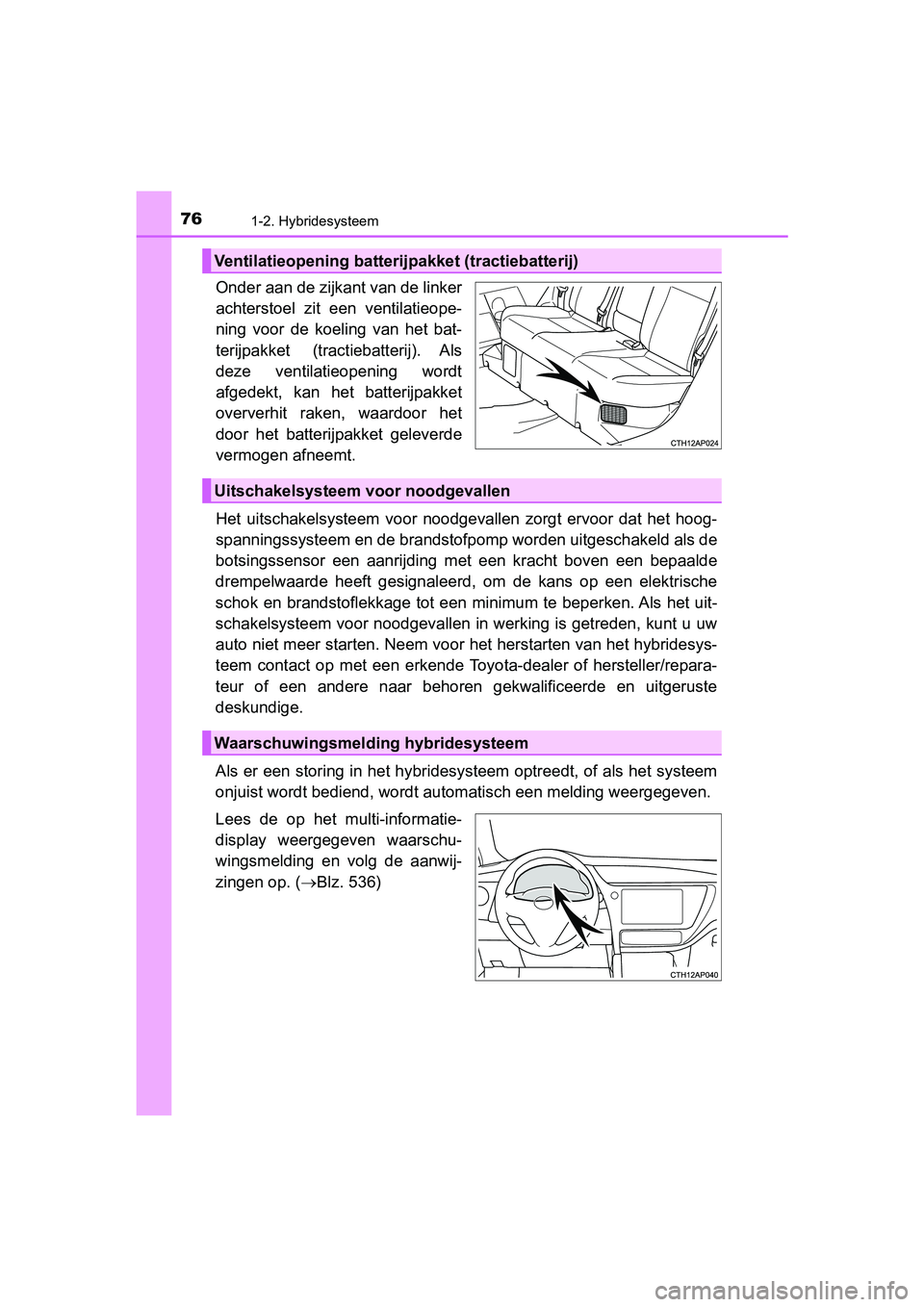

Onder aan de zijkant van de linker
achterstoel zit een ventilatieope-
ning voor de koeling van het bat-
terijpakket (tractiebatterij). Als
deze ventilatieopening wordt
afgedekt, kan het batterijpakket
oververhit raken, waardoor het
door het batterijpakket geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstofpomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op. (Blz. 536)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
AURIS_HV_OM_Europe_OM12M76E.book Page 76 Wednesday, April 4, 2018 1:38 PM

771-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE

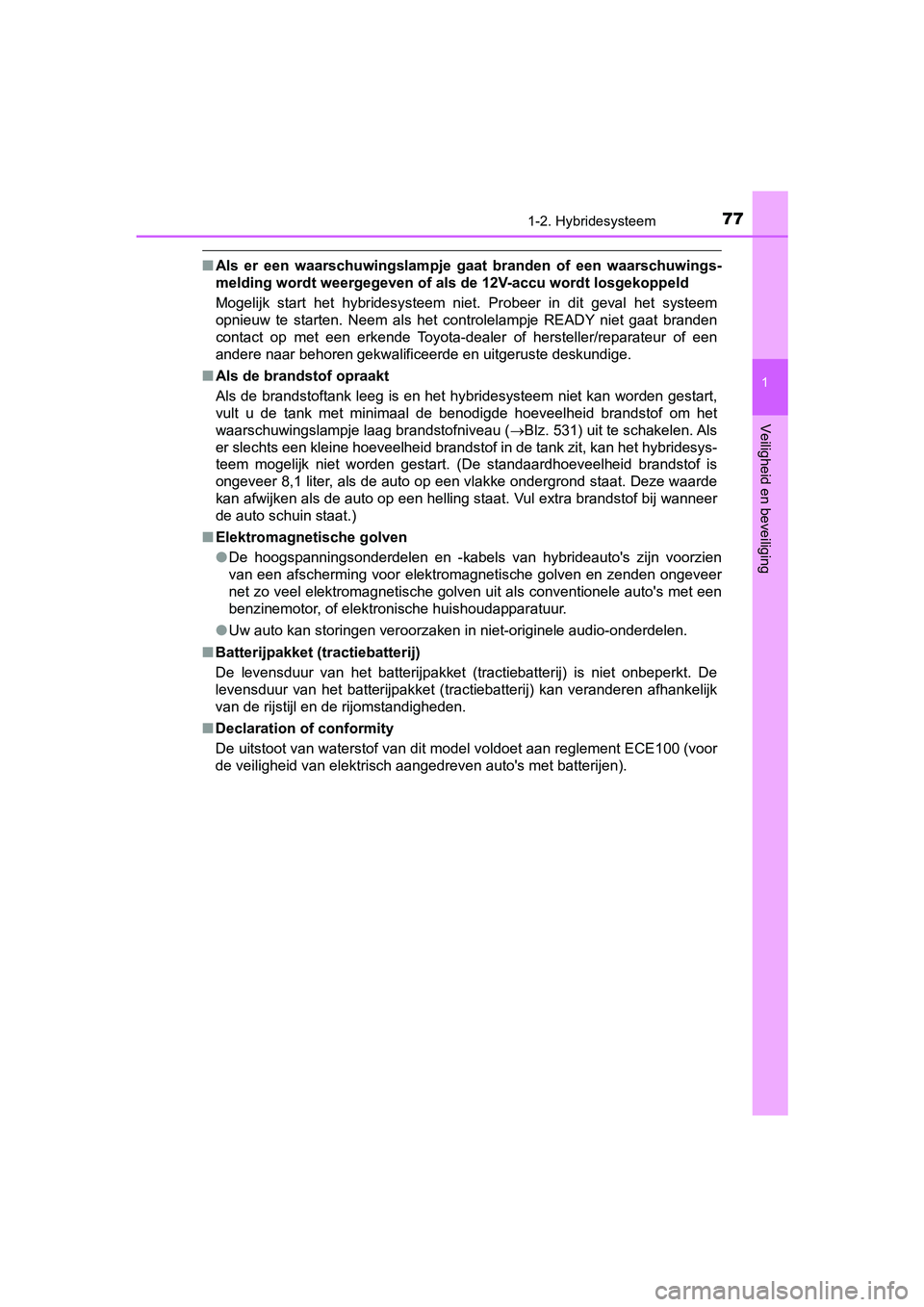

■Als er een waarschuwingslampje gaat branden of een waarschuwings-
melding wordt weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Als de brandstof opraakt
Als de brandstoftank leeg is en het hybridesysteem niet kan worden gestart,
vult u de tank met minimaal de benodigde hoeveelheid brandstof om het
waarschuwingslampje laag brandstofniveau (Blz. 531) uit te schakelen. Als
er slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid brandstof is
ongeveer 8,1 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul extra brandstof bij wanneer
de auto schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektromagnetische golven en zenden ongeveer
net zo veel elektromagnetische golven uit als conventionele auto's met een
benzinemotor, of elektronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is niet onbeperkt. De
levensduur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk
van de rijstijl en de rijomstandigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen).
AURIS_HV_OM_Europe_OM12M76E.book Page 77 Wednesday, April 4, 2018 1:38 PM

781-2. Hybridesysteem
UK AURIS_HV_HB_EE

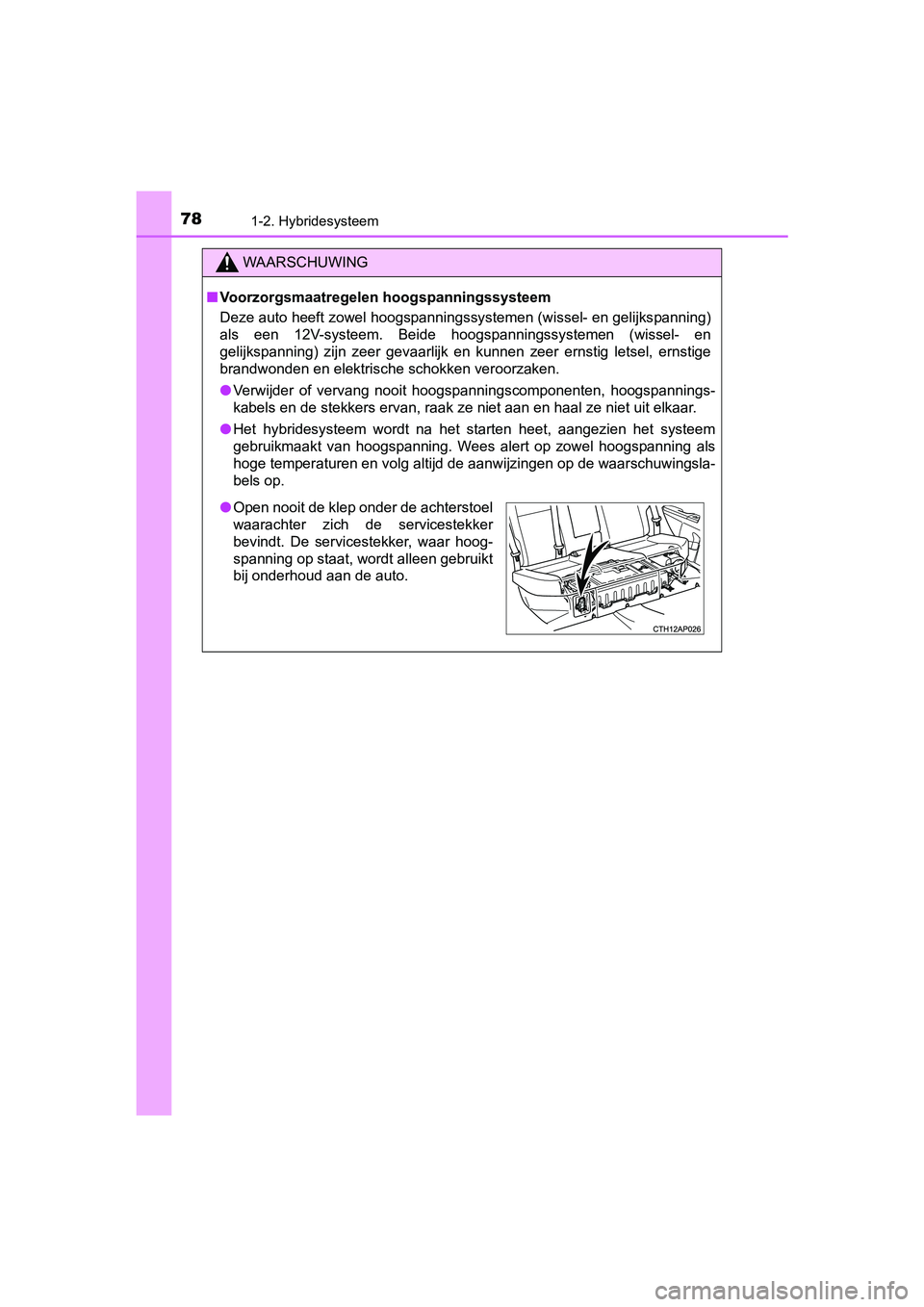

WAARSCHUWING
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en
gelijkspanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige
brandwonden en elektrische schokken veroorzaken.
●Verwijder of vervang nooit hoogspanningscomponenten, hoogspannings-
<004e004400450048004f00560003004800510003004700480003005600570048004e004e004800550056000300480055005900440051000f0003005500440044004e0003005d004800030051004c0048005700030044004400510003004800510003004b00
440044004f0003005d004800030051004c0048005700030058[it elkaar.
●Het hybridesysteem wordt na het starten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschuwingsla-
bels op.
●Open nooit de klep onder de achterstoel
waarachter zich de servicestekker
bevindt. De servicestekker, waar hoog-
spanning op staat, wordt alleen gebruikt
bij onderhoud aan de auto.
AURIS_HV_OM_Europe_OM12M76E.book Page 78 Wednesday, April 4, 2018 1:38 PM

791-2. Hybridesysteem
1
Veiligheid en beveiliging
UK AURIS_HV_HB_EE

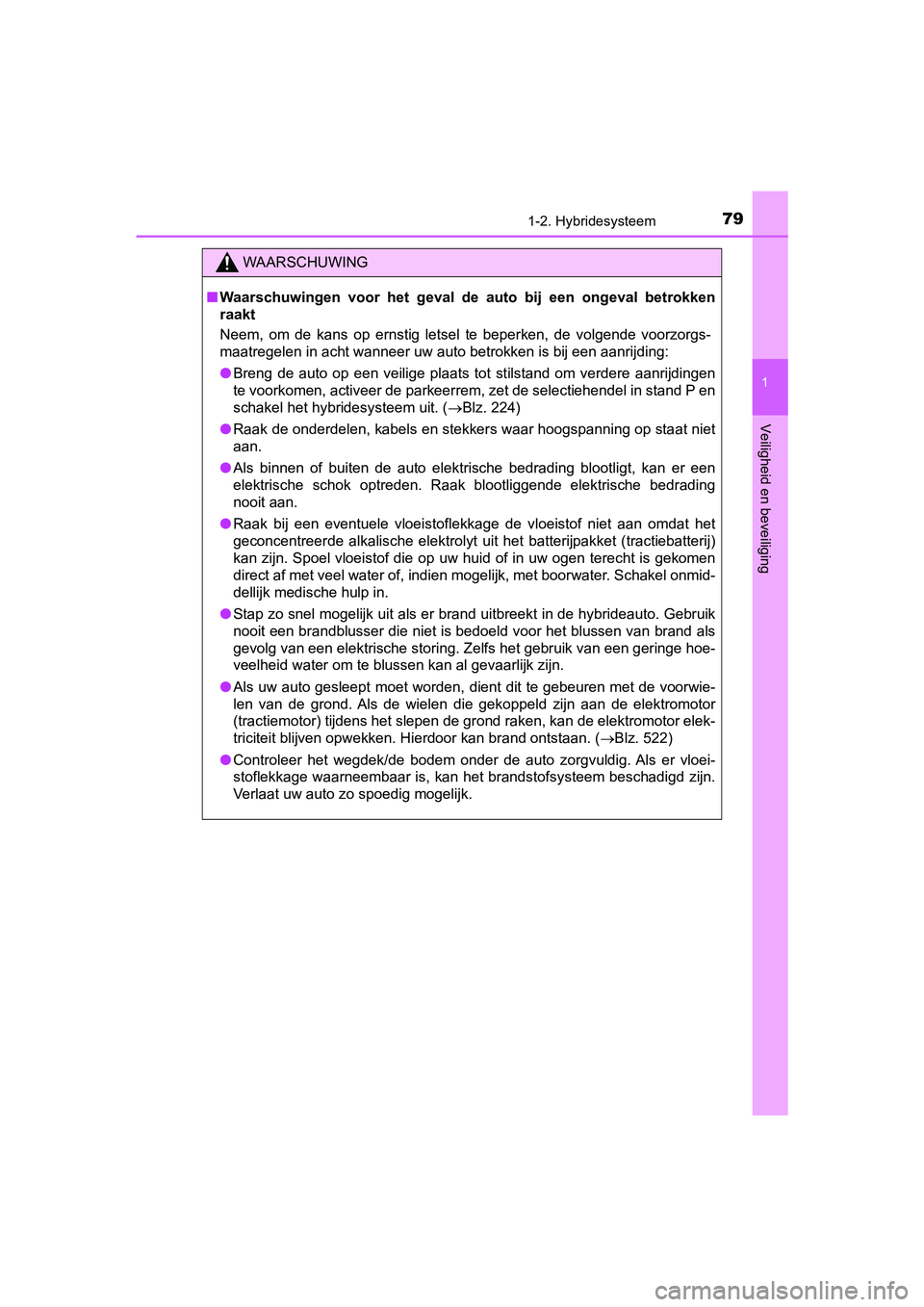

WAARSCHUWING
■Waarschuwingen voor het geval de auto bij een ongeval betrokken
raakt
Neem, om de kans op ernstig letsel te beperken, de volgende voorzorgs-
<005000440044005700550048004a0048004f004800510003004c0051000300440046004b00570003005a00440051005100480048005500030058005a00030044005800570052000300450048005700550052004e004e004800510003004c00560003004500
4c004d000300480048005100030044004400510055004c004d[ding:
●Breng de auto op een veilige plaats tot stilstand om verdere aanrijdingen
te voorkomen, activeer de parkeerrem, zet de selectiehendel in stand P en
schakel het hybridesysteem uit. (Blz. 224)
●Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet
aan.
●Als binnen of buiten de auto elektrische bedrading blootligt, kan er een
elektrische schok optreden. Raak blootliggende elektrische bedrading
nooit aan.
●Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (tractiebatterij)
kan zijn. Spoel vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Schakel onmid-
dellijk medische hulp in.
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een geringe hoe-
<005900480048004f004b0048004c00470003005a004400570048005500030052005000030057004800030045004f005800560056004800510003004e0044005100030044004f0003004a00480059004400440055004f004c004d004e0003005d004c004d00
510011[
●Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektromotor elek-
triciteit blijven opwekken. Hierdoor kan brand ontstaan. (Blz. 522)
●Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadigd zijn.
Verlaat uw auto zo spoedig mogelijk.
AURIS_HV_OM_Europe_OM12M76E.book Page 79 Wednesday, April 4, 2018 1:38 PM
