Gdy silnik jest zimny, poziom p∏ynu powinien mieÊciç si´ pomi´dzy
kreskami „FULL” i „LOW” na zbiorniku wyrównawczym.
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalino-
wego
óWersje z silnikami 1NR-FE, 1ZR-FAE i 1ND-TV
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
óWersje z silnikiem 8NR-FTS
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
óWersje z silnikiem 1WW
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie461
7
Obs∏uga techniczna i konserwacja
P∏yn w uk∏adzie ch∏odzenia
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 461 (Black plate)

Zbiornik wyrównawczy w uk∏adzie ch∏odnicy powietrza do∏a-
dowujàcego (wersje z silnikiem 8NR-FTS)
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”.
Dobór p∏ynu ch∏odzàcego
óZ wyjàtkiem wersji z silnikiem 1WW
Uk∏ad ch∏odzenia silnika tego samochodu mo˝e byç nape∏niany wy∏àcznie
p∏ynem „Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnà-
cym roztworem na bazie glikolu etylenowego, niezawierajàcym krzemianów,
amin, azotynów ani boranów, wytwarzanym z wykorzystaniem technologii wy-
soce trwa∏ych hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
óWersje z silnikiem 1WW
Mo˝na nape∏niaç wy∏àcznie p∏ynem „Toyota Genuine Premium Long Life Co-
olant 1WW/2WW” lub jego odpowiednikiem.
St´˝ony roztwór „Toyota Genuine Premium Long Life Coolant 1WW/2WW”
nale˝y zawsze wymieszaç w proporcjach 50% p∏ynu ch∏odzàcego i 50% wody
dejonizowanej. (Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego ponow-
nie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tk´ zbiornika wyrównawczego,
kurek spustowy i pomp´ w uk∏adzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej korka ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
4627-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 462 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika, skraplacza i ch∏odnicy powie-
trza do∏adowujàcego* oraz usuwaç z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
*: Wersje z silnikami 1ND-TV i 1WW
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie463
7
Obs∏uga techniczna i konserwacja
Gdy silnik jest goràcy
Nie nale˝y odkr´caç zakr´tki zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika.
Przy odkr´caniu zakr´tki wlewu zbiornika wyrównawczego, na skutek pa-
nujàcego wewnàtrz uk∏adu ch∏odzenia silnika wysokiego ciÊnienia, mo˝e
zostaç wypchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝nymi obra˝eniami
cia∏a, takimi jak np. poparzenie.
Gdy silnik jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika, skraplacza ani ch∏odnicy powietrza
do∏adowujàcego, poniewa˝ grozi to powa˝nymi obra˝eniami cia∏a, takimi
jak np. poparzenie.
Przy dolewaniu p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem
niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu
niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce,
antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami podanymi
na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Ch∏odnica, skraplacz i ch∏odnica powietrza do∏adowujàcego
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 463 (Black plate)

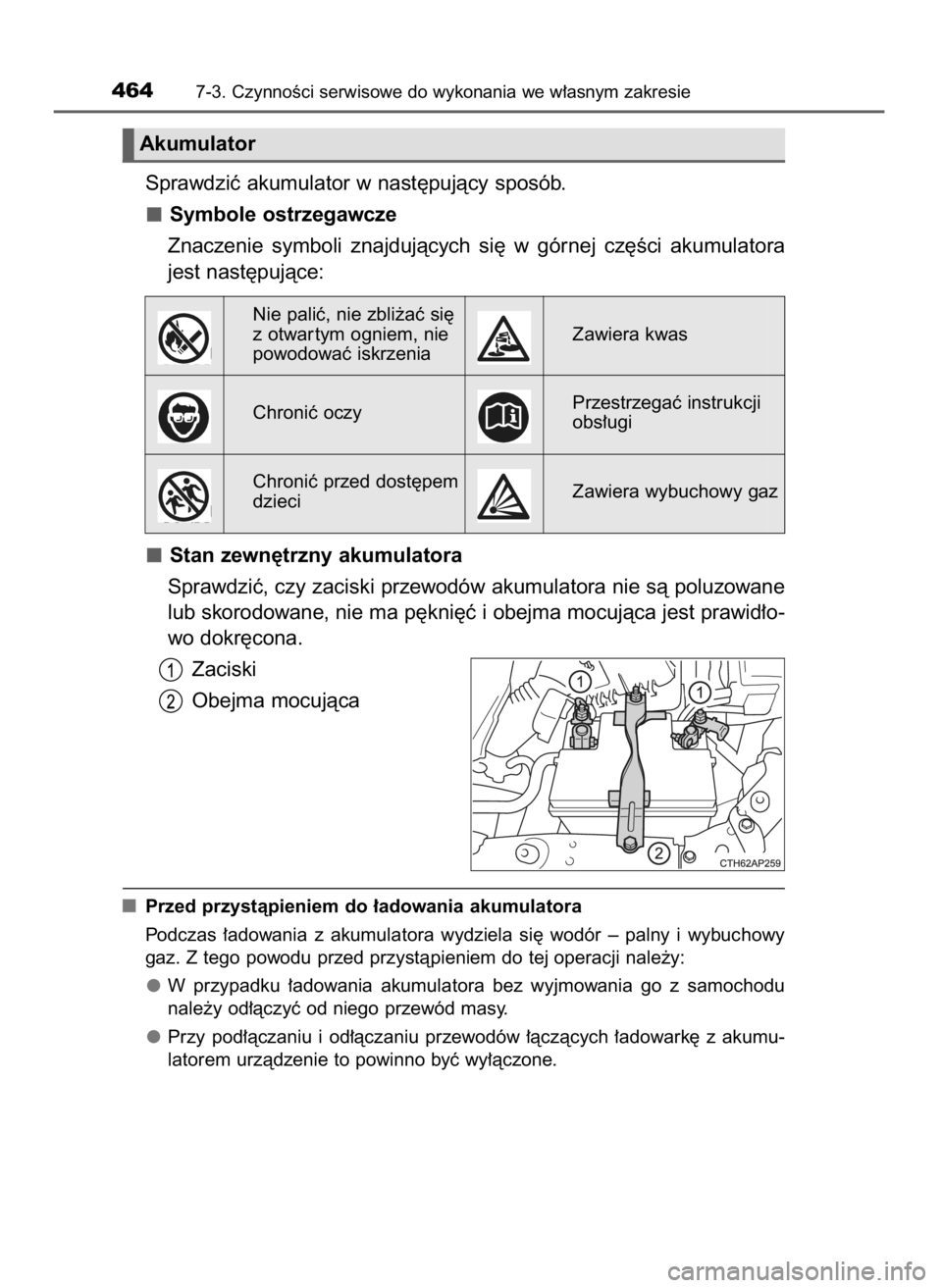

Sprawdziç akumulator w nast´pujàcy sposób.
Symbole ostrzegawcze
Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora
jest nast´pujàce:
Stan zewn´trzny akumulatora
Sprawdziç, czy zaciski przewodów akumulatora nie sà poluzowane
lub skorodowane, nie ma p´kni´ç i obejma mocujàca jest prawid∏o-
wo dokr´cona.
Zaciski
Obejma mocujàca
Przed przystàpieniem do ∏adowania akumulatora
Podczas ∏adowania z akumulatora wydziela si´ wodór – palny i wybuchowy
gaz. Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora bez wyjmowania go z samochodu
nale˝y od∏àczyç od niego przewód masy.
Przy pod∏àczaniu i od∏àczaniu przewodów ∏àczàcych ∏adowark´ z akumu-
latorem urzàdzenie to powinno byç wy∏àczone.
4647-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Akumulator
Nie paliç, nie zbli˝aç si´
z otwar tym ogniem, nie
powodowaç iskrzeniaZawiera kwas
Chroniç oczyPrzestrzegaç instrukcji
obs∏ugi
Chroniç przed dost´pem
dzieciZawiera wybuchowy gaz
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 464 (Black plate)

Po na∏adowaniu lub pod∏àczeniu akumulatora (wersje z elektronicznym
kluczykiem)
Odblokowanie drzwi za pomocà systemu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod∏àczeniu akumulatora. W takim przypad-
ku w celu zablokowania/odblokowania drzwi nale˝y u˝yç zdalnego sterowania
lub mechanicznego kluczyka.
Silnik nale˝y uruchomiç, gdy przyciskiem rozruchu wybrany jest stan AC-
CESSORY, poniewa˝ uruchomienie go przy wybranym stanie wy∏àczonym
mo˝e nie byç mo˝liwe. Podczas drugiego uruchamiania silnik b´dzie pra-
cowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´ty-
wany przez samochód. Po pod∏àczeniu akumulatora zostanie wybrany stan,
przy którym akumulator zosta∏ od∏àczony. Przed od∏àczeniem akumulatora
nale˝y upewniç si´, ˝e wybrany jest stan wy∏àczony. Nale˝y zachowaç
szczególnà ostro˝noÊç, je˝eli wybrany stan operacyjny przed roz∏adowaniem
akumulatora jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema metodami silnik nie daje si´ urucho-
miç, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie465
7
Obs∏uga techniczna i konserwacja
Zwiàzki chemiczne w akumulatorze
Wewnàtrz akumulatora znajduje si´ trujàcy i ˝ràcy kwas siarkowy. Ponadto
wydziela on palny i wybuchowy gaz – wodór. W celu unikni´cia ryzyka
Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u akumulatora
nale˝y przestrzegaç ni˝ej wymienionych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 465 (Black plate)

4667-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Bezpieczne miejsce ∏adowania akumulatora
Akumulator nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno ∏adowaç
akumulatora w gara˝u lub zamkni´tym pomieszczeniu o niedostatecznej
wentylacji.
Sposób ∏adowania akumulatora
Przeprowadzaç ∏adowanie wy∏àcznie ma∏ym pràdem (poni˝ej 5 A). ¸adowanie
pràdem o wi´kszym nat´˝eniu mo˝e doprowadziç do eksplozji akumulatora.
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i niezw∏ocznie zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci
w drodze do gabinetu lekarskiego stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natychmiast
zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opisano po-
wy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
Podczas ∏adowania akumulatora
Nie wolno ∏adowaç akumulatora, gdy silnik pracuje. W czasie ∏adowania
akumulatora nale˝y upewniç si´, ˝e wszystkie urzàdzenia elektryczne
w samochodzie sà wy∏àczone.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 466 (Black plate)

óWersje bez zmywaczy Êwiate∏ g∏ównych
Je˝eli którykolwiek ze spryskiwa-
czy nie dzia∏a, zbiornik spryskiwa-
cza mo˝e byç pusty. Uzupe∏niç
p∏yn zmywajàcy.
óWersje ze zmywaczami Êwiate∏ g∏ównych
Je˝eli poziom p∏ynu do spryskiwa-
czy jest bardzo niski, konieczne
jest jego uzupe∏nienie.
UnieÊç pokrywk´, zatykajàc pal-
cem otwór w jej Êrodku. Sprawdziç
poziom p∏ynu w rurce.
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie467
7
Obs∏uga techniczna i konserwacja
P∏yn do spryskiwaczy
Przy dolewaniu p∏ynu
Ze wzgl´du na zawar toÊç alkoholu w p∏ynie zmywajàcym nie nale˝y go dole-
waç, gdy silnik jest goràcy lub pracuje, poniewa˝, np. w razie rozlania p∏ynu,
mo˝e on ulec zapaleniu.
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni lakierowanych.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy szyb mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 467 (Black plate)

Wod´ z filtra paliwa mo˝na usunàç samodzielnie. Jednak poniewa˝
czynnoÊç ta jest skomplikowana, zalecane jest, aby wykonana zosta-
∏a przez autoryzowanà stacj´ obs∏ugi Toyoty lub inny specjalistyczny
warsztat. Nawet je˝eli woda z filtra b´dzie usuwana samodzielnie, na-
le˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym
specjalistycznym warsztatem.
óWersje z zespo∏em wskaêników 3-tarczowym
KoniecznoÊç usuni´cia wody z filtra paliwa sygnalizowane jest zaÊwiece-
niem si´ lampki ostrzegawczej filtra paliwa oraz sygna∏em akustycznym.
óWersje z zespo∏em wskaêników 2-tarczowym
KoniecznoÊç usuni´cia wody z filtra paliwa sygnalizowane jest poja-
wieniem si´ komunikatu „Usuƒ wod´ z filtra paliwa. [Drain water from
fuel filter.]” na wyÊwietlaczu wielofunkcyjnym oraz sygna∏em akustycz-
nym.
Wersje z mechanicznym kluczykiem: Wy∏àcznik zap∏onu prze∏àczyç
w pozycj´ „LOCK”.
Wersje z elektronicznym kluczykiem: Przyciskiem rozruchu wybraç
stan wy∏àczony.
UmieÊciç pod korkiem spustowym ma∏e naczynie na wyciekajàcà
wod´ i paliwo.
2
1
4687-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Filtr paliwa (wersje z silnikiem 1ND-TV)
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 468 (Black plate)

Obróciç korek spustowy w kie-
runku przeciwnym do ruchu
wskazówek zegara o 2–2 1/2
obrotu.
Poruszaç pompkà wst´pnà,
a˝ zacznie wydobywaç si´ pa-
liwo.
Po usuni´ciu wody r´cznie dokr´ciç korek spustowy. Nie u˝ywaç
narz´dzi.
Wod´ z filtra paliwa nale˝y usuwaç ka˝dorazowo po przejechaniu
20 000 km.
W celu usuni´cia wody z filtra paliwa nale˝y skontaktowaç si´ z autory-
zowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
5
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie469
7
Obs∏uga techniczna i konserwacja
Filtr paliwa (wersje z silnikiem 1WW)
Gdy zgromadzi si´ woda w filtrze paliwa
Nie wolno kontynuowaç jazdy, gdy w filtrze paliwa zgromadzona jest woda.
Kontynuowanie jazdy bez usuni´cia wody z filtra paliwa doprowadzi do
uszkodzenia wysokociÊnieniowej pompy zasilajàcej.
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 469 (Black plate)

Nale˝y sprawdziç, czy wskaêniki zu˝ycia bie˝nika znajdujà si´ na opo-
nach. Nale˝y równie˝ sprawdziç, czy opony nie sà nierównomiernie
zu˝yte, np. nadmiernie zu˝yty bie˝nik po jednej stronie opony.
Nale˝y równie˝ kontrolowaç stan opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane, zw∏aszcza je˝eli ko∏o zapasowe nie jest
przek∏adane.

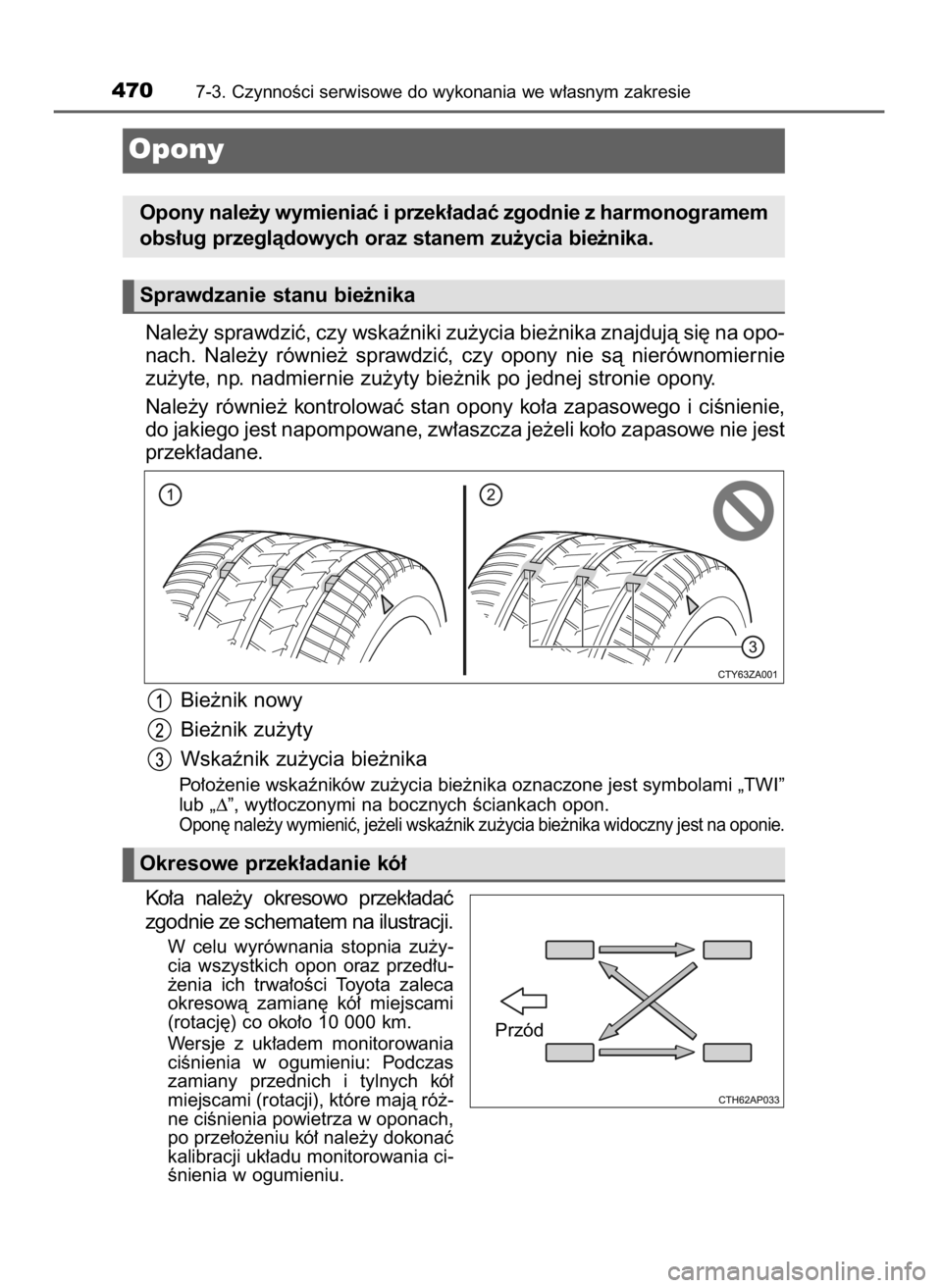

Bie˝nik nowy
Bie˝nik zu˝yty
Wskaênik zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika oznaczone jest symbolami „TWI”
lub „∆”, wyt∏oczonymi na bocznych Êciankach opon.
Opon´ nale˝y wymieniç, je˝eli wskaênik zu˝ycia bie˝nika widoczny jest na oponie.
Ko∏a nale˝y okresowo przek∏adaç
zgodnie ze schematem na ilustracji.
W celu wyrównania stopnia zu˝y-
cia wszystkich opon oraz przed∏u-
˝enia ich trwa∏oÊci Toyota zaleca
okresowà zamian´ kó∏ miejscami
(rotacj´) co oko∏o 10 000 km.
Wersje z uk∏adem monitorowania
ciÊnienia w ogumieniu: Podczas
zamiany przednich i tylnych kó∏
miejscami (rotacji), które majà ró˝-
ne ciÊnienia powietrza w oponach,
po prze∏o˝eniu kó∏ nale˝y dokonaç
kalibracji uk∏adu monitorowania ci-
Ênienia w ogumieniu.
4707-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
Okresowe przek∏adanie kó∏
Przód
16 IO AURIS TS OM12J31E 28/5/15 12:29 Page 470 (Black plate)
