5418-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

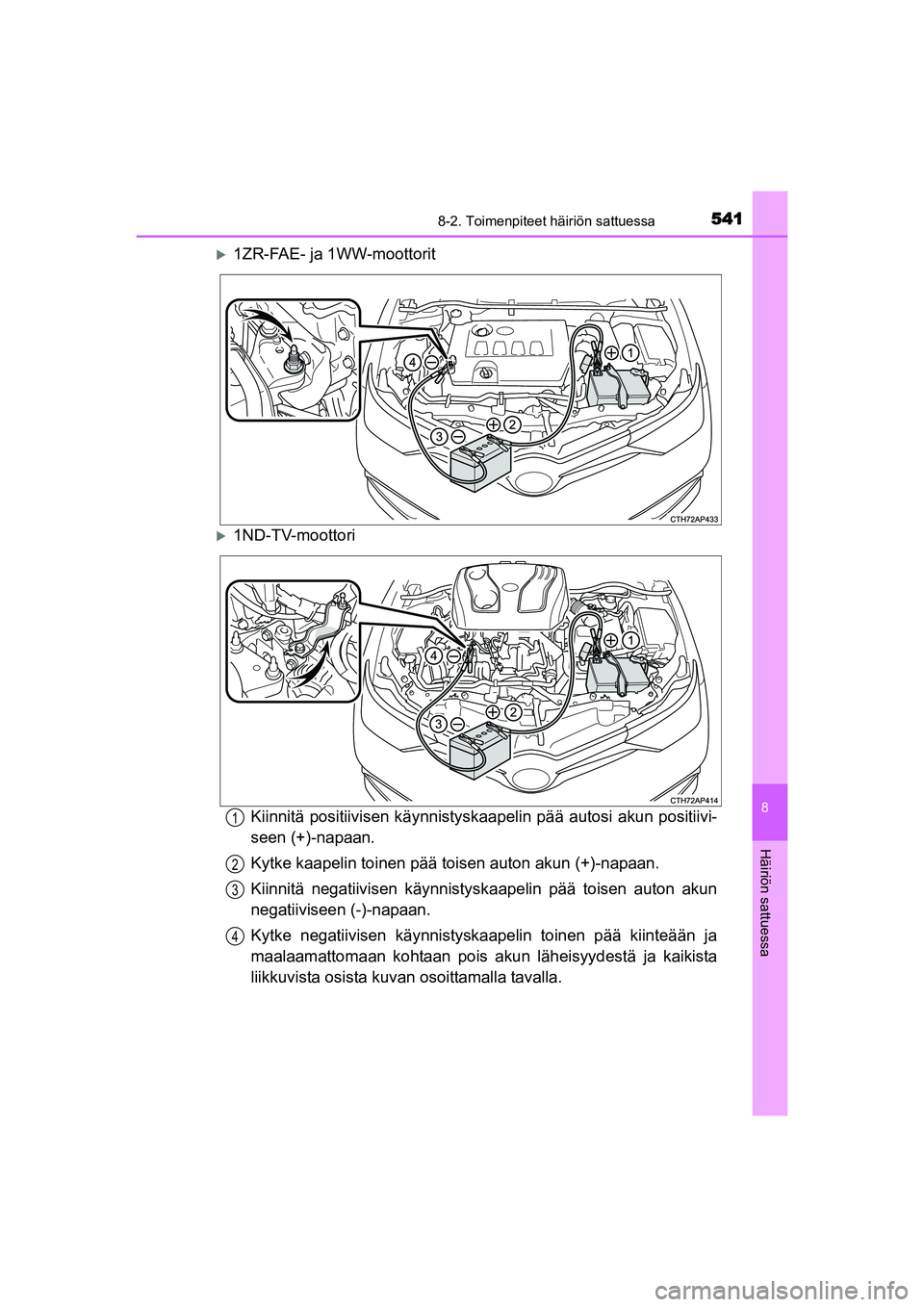

1ZR-FAE- ja 1WW-moottorit
1ND-TV-moottoriKiinnitä positiivisen kä ynnistyskaapelin pää autosi akun positiivi-
seen (+)-napaan.
Kytke kaapelin toinen pää toisen auton akun (+)-napaan.
Kiinnitä negatiivisen käynnistys kaapelin pää toisen auton akun
negatiiviseen (-)-napaan.
Kytke negatiivisen käynnistyskaapelin toinen pää kiinteään ja
maalaamattomaan kohtaan pois akun läheisyydestä ja kaikista
liikkuvista osista kuvan osoittamalla tavalla.
1
2
3
4
OM12J31FI.book Page 541 Friday, August 14, 2015 4:45 PM

5428-2. Toimenpiteet häiriön sattuessa
OM12J31FI

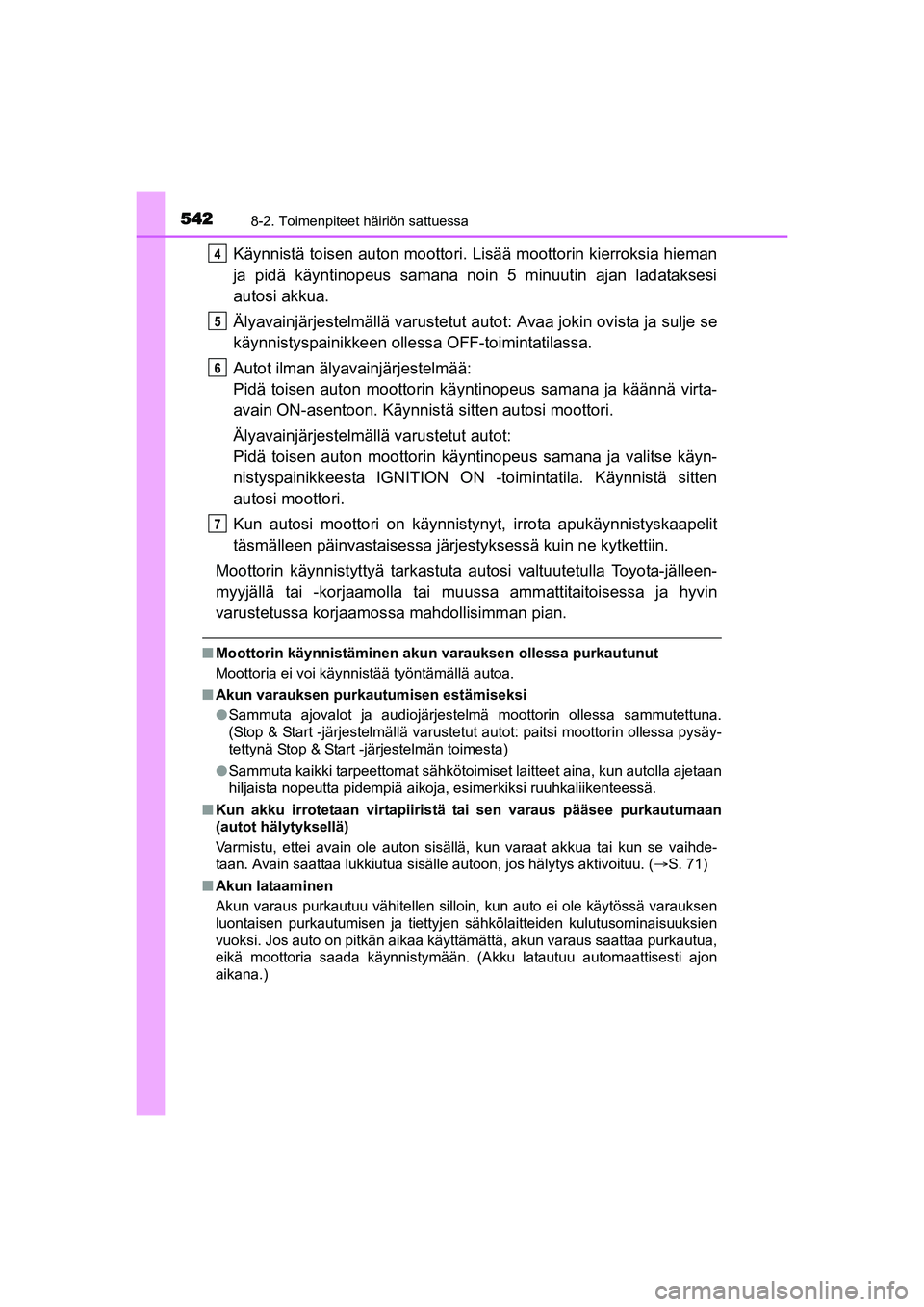

Käynnistä toisen auton moottori. Lisää moottorin kierroksia hieman
ja pidä käyntinopeus samana noin 5 minuutin ajan ladataksesi
autosi akkua.
Älyavainjärjestelmällä varustetut au tot: Avaa jokin ovista ja sulje se
käynnistyspainikkeen ollessa OFF-toimintatilassa.
Autot ilman älyavainjärjestelmää:
Pidä toisen auton moottorin käyntinopeus samana ja käännä virta-
avain ON-asentoon. Käynnist ä sitten autosi moottori.
Älyavainjärjestelmällä varustetut autot:
Pidä toisen auton moottorin käynti nopeus samana ja valitse käyn-
nistyspainikkeesta IGNITION ON -toimintatila. Käynnistä sitten
autosi moottori.
Kun autosi moottori on käynnist ynyt, irrota apukäynnistyskaapelit
täsmälleen päinvastaisessa järjes tyksessä kuin ne kytkettiin.
Moottorin käynnistyttyä tarkastuta autosi valtuutetulla Toyota-jälleen-
myyjällä tai -korjaamolla tai mu ussa ammattitaitoisessa ja hyvin
varustetussa korjaamos sa mahdollisimman pian.
nMoottorin käynnistäminen akun varauksen ollessa purkautunut
Moottoria ei voi käynnistää työntämällä autoa.
n Akun varauksen purkautumisen estämiseksi
lSammuta ajovalot ja audiojärjestelmä moottorin ollessa sammutettuna.
(Stop & Start -järjestelmällä varustetut autot: paitsi moottorin ollessa pysäy-
tettynä Stop & Start -järjestelmän toimesta)
l Sammuta kaikki tarpeettomat sähkötoimiset laitteet aina, kun autolla ajetaan
hiljaista nopeutta pidempiä aikoja, esimerkiksi ruuhkaliikenteessä.
n Kun akku irrotetaan virtapiiristä tai sen varaus pääsee purkautumaan
(autot hälytyksellä)
Varmistu, ettei avain ole auton sisällä, kun varaat akkua tai kun se vaihde-
taan. Avain saattaa lukkiutua sisälle autoon, jos hälytys aktivoituu. ( S. 71)
n Akun lataaminen
Akun varaus purkautuu vähitellen silloin, kun auto ei ole käytössä varauksen
luontaisen purkautumisen ja tiettyjen sähkölaitteiden kulutusominaisuuksien
vuoksi. Jos auto on pitkän aikaa käyttämättä, akun varaus saattaa purkautua,
eikä moottoria saada käynnistymään. (Akku latautuu automaattisesti ajon
aikana.)
4
5
6
7
OM12J31FI.book Page 542 Friday, August 14, 2015 4:45 PM

5438-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

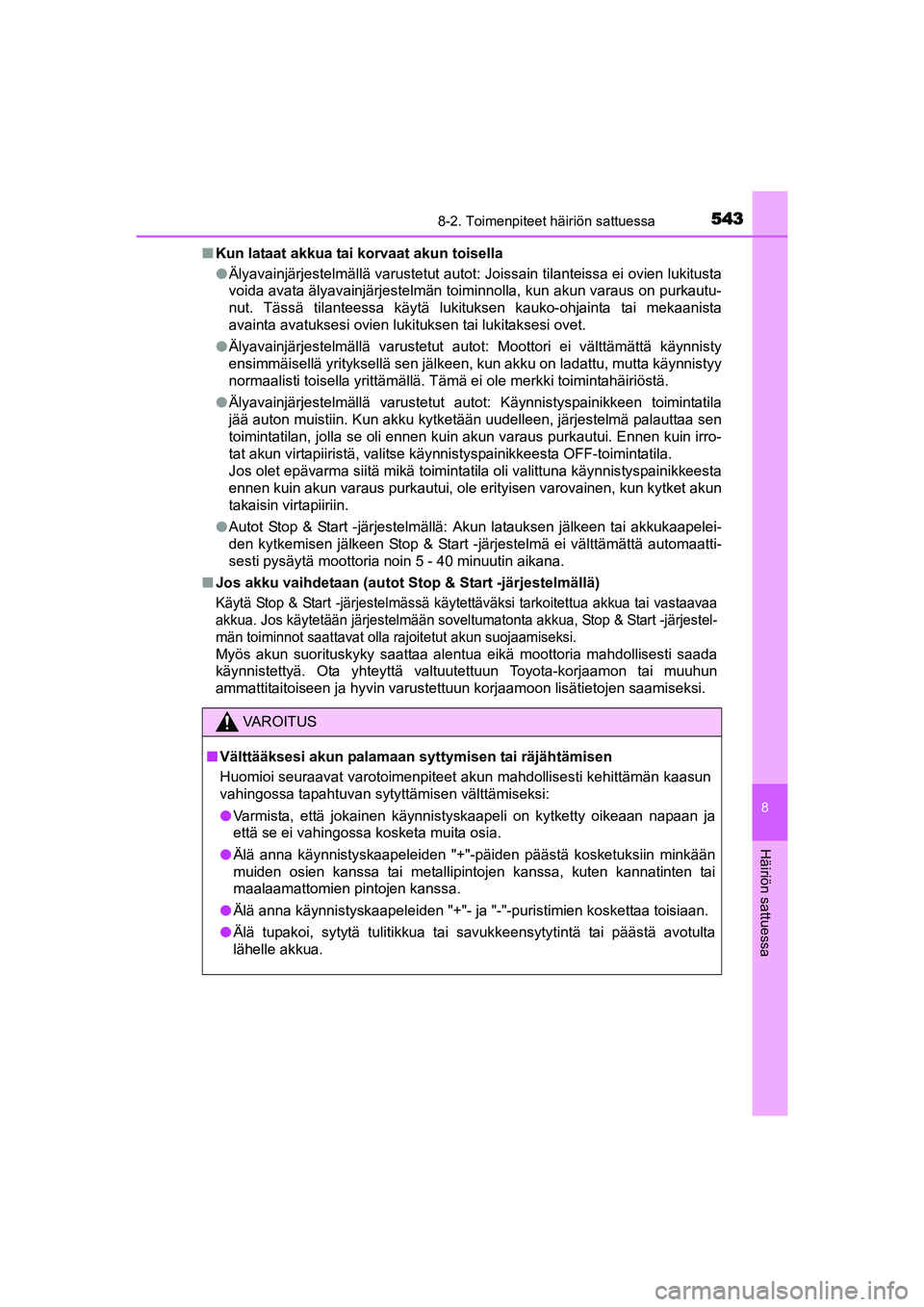

nKun lataat akkua tai korvaat akun toisella
lÄlyavainjärjestelmällä varustetut autot: Joissain tilanteissa ei ovien lukitusta
voida avata älyavainjärjestelmän toiminnolla, kun akun varaus on purkautu-
nut. Tässä tilanteessa käytä lukituksen kauko-ohjainta tai mekaanista
avainta avatuksesi ovien lukituksen tai lukitaksesi ovet.
l Älyavainjärjestelmällä varustetut auto t: Moottori ei välttämättä käynnisty
ensimmäisellä yrityksellä sen jälkeen, kun akku on ladattu, mutta käynnistyy
normaalisti toisella yrittämällä. Tämä ei ole merkki toimintahäiriöstä.
l Älyavainjärjestelmällä varustetut autot: Käynnistyspainikkeen toimintatila
jää auton muistiin. Kun akku kytketään uudelleen, järjestelmä palauttaa sen
toimintatilan, jolla se oli ennen kuin akun varaus purkautui. Ennen kuin irro-
tat akun virtapiiristä, valitse käynnistyspainikkeesta OFF-toimintatila.
Jos olet epävarma siitä mikä toimintatila oli valittuna käynnistyspainikkeesta
ennen kuin akun varaus purkautui, ole erityisen varovainen, kun kytket akun
takaisin virtapiiriin.
l Autot Stop & Start -järjestelmällä: Akun latauksen jälkeen tai akkukaapelei-
den kytkemisen jälkeen Stop & Start -järjestelmä ei välttämättä automaatti-
sesti pysäytä moottoria noin 5 - 40 minuutin aikana.
n Jos akku vaihdetaan (autot Stop & Start -järjestelmällä)
Käytä Stop & Start -järjestelmässä käytettäväksi tarkoi tettua akkua tai vastaavaa
akkua. Jos käytetään järjestelmään soveltum atonta akkua, Stop & Start -järjestel-
män toiminnot saattavat olla rajoitetut akun suojaamiseksi.
Myös akun suorituskyky saattaa alentua eikä moottoria mahdollisesti saada
käynnistettyä. Ota yhteyttä valtuutettuun Toyota-korjaamon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon lisätietojen saamiseksi.
VAROITUS
n Välttääksesi akun palamaan syttymisen tai räjähtämisen
Huomioi seuraavat varotoimenpiteet akun mahdollisesti kehittämän kaasun
vahingossa tapahtuvan sytyttämisen välttämiseksi:
l Varmista, että jokainen käynnistyskaapeli on kytketty oikeaan napaan ja
että se ei vahingossa kosketa muita osia.
l Älä anna käynnistyskaapeleiden "+"-päiden päästä kosketuksiin minkään
muiden osien kanssa tai metallipintojen kanssa, kuten kannatinten tai
maalaamattomien pintojen kanssa.
l Älä anna käynnistyskaapeleiden "+"- ja "-"-puristimien koskettaa toisiaan.
l Älä tupakoi, sytytä tulitikkua tai savukkeensytytintä tai päästä avotulta
lähelle akkua.
OM12J31FI.book Page 543 Friday, August 14, 2015 4:45 PM

5448-2. Toimenpiteet häiriön sattuessa
OM12J31FI

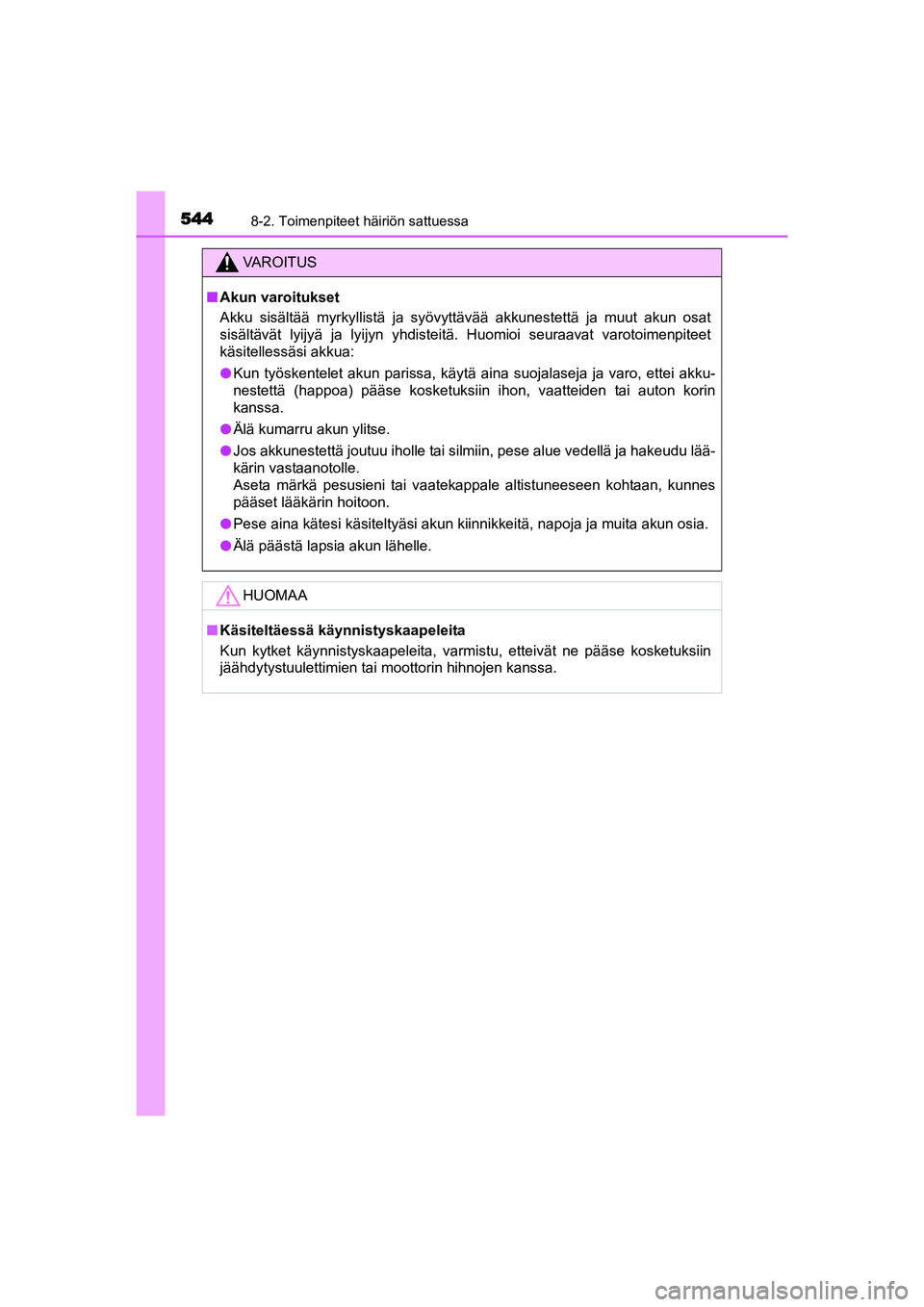

VAROITUS
nAkun varoitukset
Akku sisältää myrkyllistä ja syövyttävää akkunes\
tettä ja muut akun osat
sisältävät lyijyä ja lyijyn yhdisteitä. Huomioi seuraavat varotoimenpiteet
käsitellessäsi akkua:
l Kun työskentelet akun parissa, käytä aina suojalaseja ja varo, ettei akku-
nestettä (happoa) pääse kosketuksiin ihon, vaatteiden tai auton korin
kanssa.
l Älä kumarru akun ylitse.
l Jos akkunestettä joutuu iholle tai silmiin, pese alue vedellä ja hakeudu lää-
kärin vastaanotolle.
Aseta märkä pesusieni tai vaatekappale altistuneeseen kohtaan, kunnes
pääset lääkärin hoitoon.
l Pese aina kätesi käsiteltyäsi akun kiinnikkeitä, napoja ja muita akun osia.
l Älä päästä lapsia akun lähelle.
HUOMAA
nKäsiteltäessä käynnistyskaapeleita
Kun kytket käynnistyskaapeleita, varmistu, etteivät ne pääse kosketuksiin
jäähdytystuulettimien tai moottorin hihnojen kanssa.
OM12J31FI.book Page 544 Friday, August 14, 2015 4:45 PM

5458-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

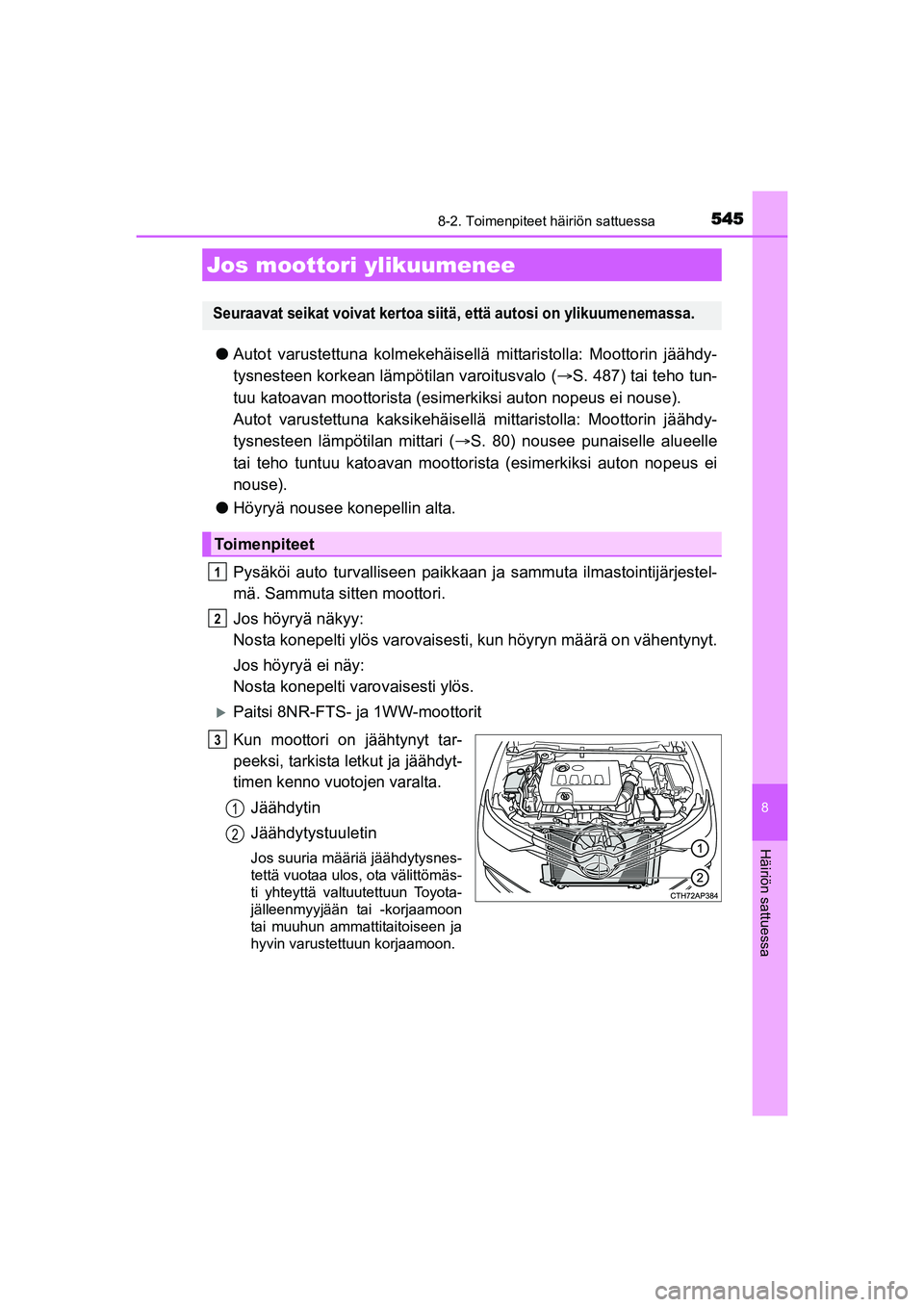

lAutot varustettuna kolmekehäisellä mittaristolla: Moottorin jäähdy-
tysnesteen korkean lämpöt ilan varoitusvalo (S. 487) tai teho tun-
tuu katoavan moottorista (esime rkiksi auton nopeus ei nouse).
Autot varustettuna kaksikehäisellä mittaristolla: Moottorin jäähdy-
tysnesteen lämpötilan mittari ( S. 80) nousee punaiselle alueelle
tai teho tuntuu katoavan moottorista (esimerkiksi auton nopeus ei
nouse).
l Höyryä nousee konepellin alta.
Pysäköi auto turv alliseen paikkaan ja samm uta ilmastointijärjestel-
mä. Sammuta sitten moottori.
Jos höyryä näkyy:
Nosta konepelti ylös varovaisesti, kun höyryn määrä on vähentynyt.
Jos höyryä ei näy:
Nosta konepelti varovaisesti ylös.
Paitsi 8NR-FTS- ja 1WW-moottorit
Kun moottori on jäähtynyt tar-
peeksi, tarkista le tkut ja jäähdyt-
timen kenno vuotojen varalta.
Jäähdytin
Jäähdytystuuletin
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömäs-
ti yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos moottori ylikuumenee
Seuraavat seikat voivat kertoa siit ä, että autosi on ylikuumenemassa.
To i m e n p i t e e t
1
2
3
1
2
OM12J31FI.book Page 545 Friday, August 14, 2015 4:45 PM

5468-2. Toimenpiteet häiriön sattuessa
OM12J31FI

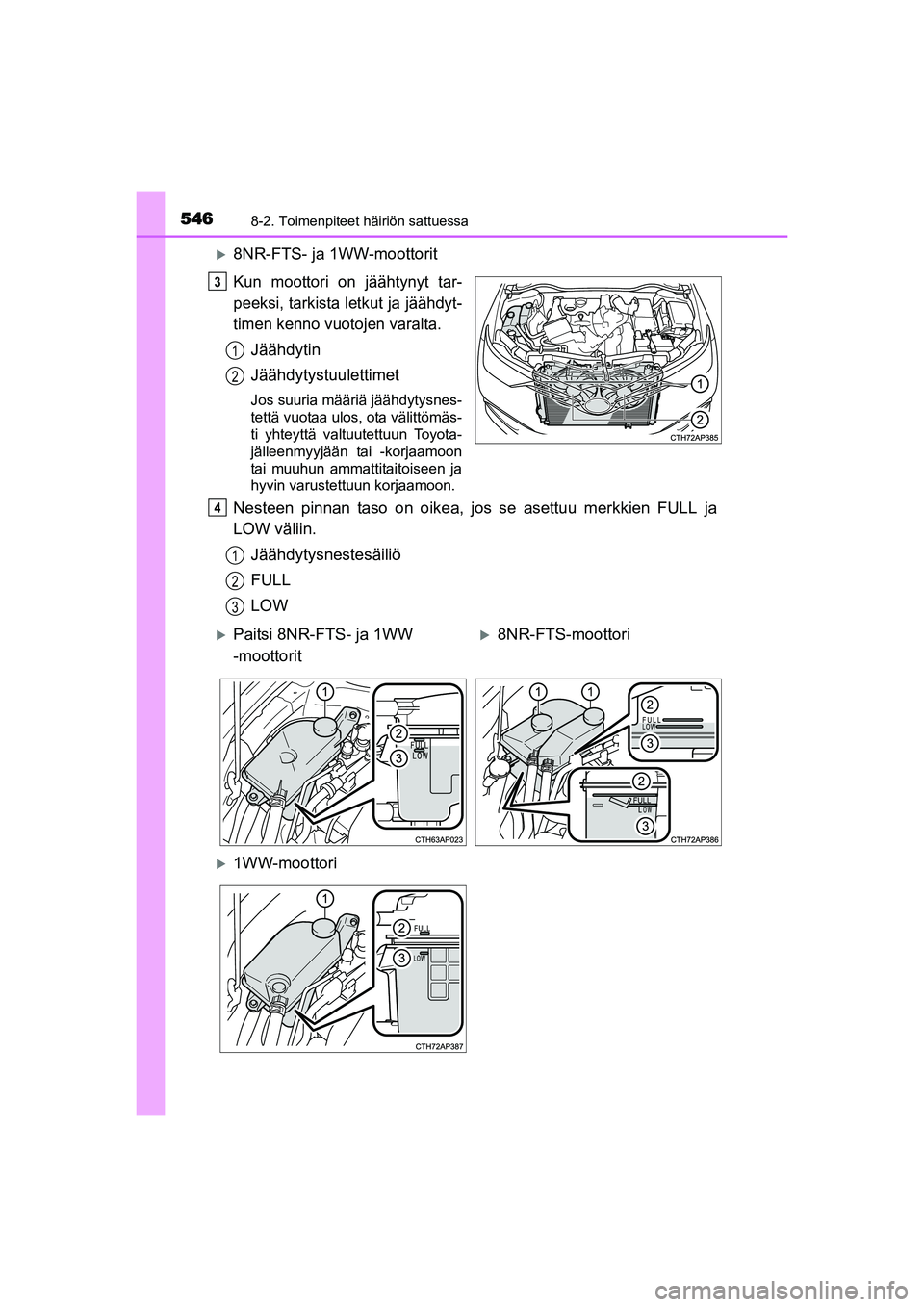

8NR-FTS- ja 1WW-moottorit
Kun moottori on jäähtynyt tar-
peeksi, tarkista letkut ja jäähdyt-
timen kenno vuotojen varalta.
Jäähdytin
Jäähdytystuulettimet
Jos suuria määriä jäähdytysnes-
tettä vuotaa ulos, ota välittömäs-
ti yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Nesteen pinnan taso on oikea, jos se asettuu merkkien FULL ja
LOW väliin.
Jäähdytysnestesäiliö
FULL
LOW
3
1
2
4
1
2
3
Paitsi 8NR-FTS- ja 1WW
-moottorit8NR-FTS-moottori
1WW-moottori
OM12J31FI.book Page 546 Friday, August 14, 2015 4:45 PM

5478-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

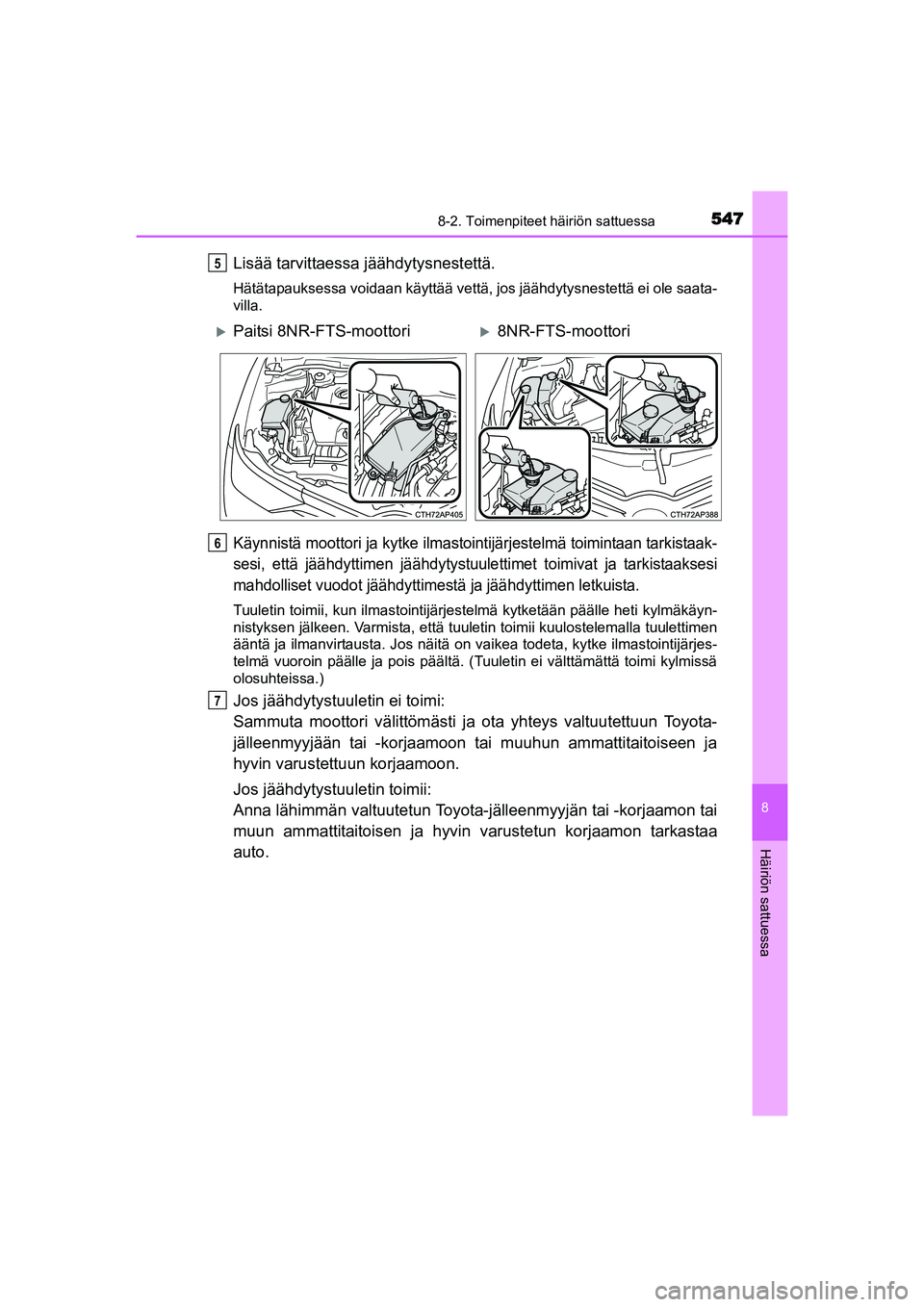

Lisää tarvittaessa jäähdytysnestettä.
Hätätapauksessa voidaan käyttää vettä, jos jäähdytysnestettä ei ole saata-
villa.
Käynnistä moottori ja kytke ilmastointijärjestelmä toimintaan tarkistaak-
sesi, että jäähdyttimen jäähdytystuu lettimet toimivat ja tarkistaaksesi
mahdolliset vuodot jäähdyttimestä ja jäähdyttimen letkuista.
Tuuletin toimii, kun ilmastointijärjestelmä kytketään pää\
lle heti kylmäkäyn-
nistyksen jälkeen. Varmista, että tuuletin toimii kuulostelemalla tuulettimen
ääntä ja ilmanvirtausta. Jos näitä on vaikea todeta, kytke ilmastointijärjes-
telmä vuoroin päälle ja pois päältä. (Tuuletin ei välttämättä toimi kylmissä
olosuhteissa.)
Jos jäähdytystuuletin ei toimi:
Sammuta moottori välittömästi ja ota yhteys valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos jäähdytystuuletin toimii:
Anna lähimmän valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tarkastaa
auto.
5
Paitsi 8NR-FTS-moottori8NR-FTS-moottori
6
7
OM12J31FI.book Page 547 Friday, August 14, 2015 4:45 PM

5488-2. Toimenpiteet häiriön sattuessa
OM12J31FI

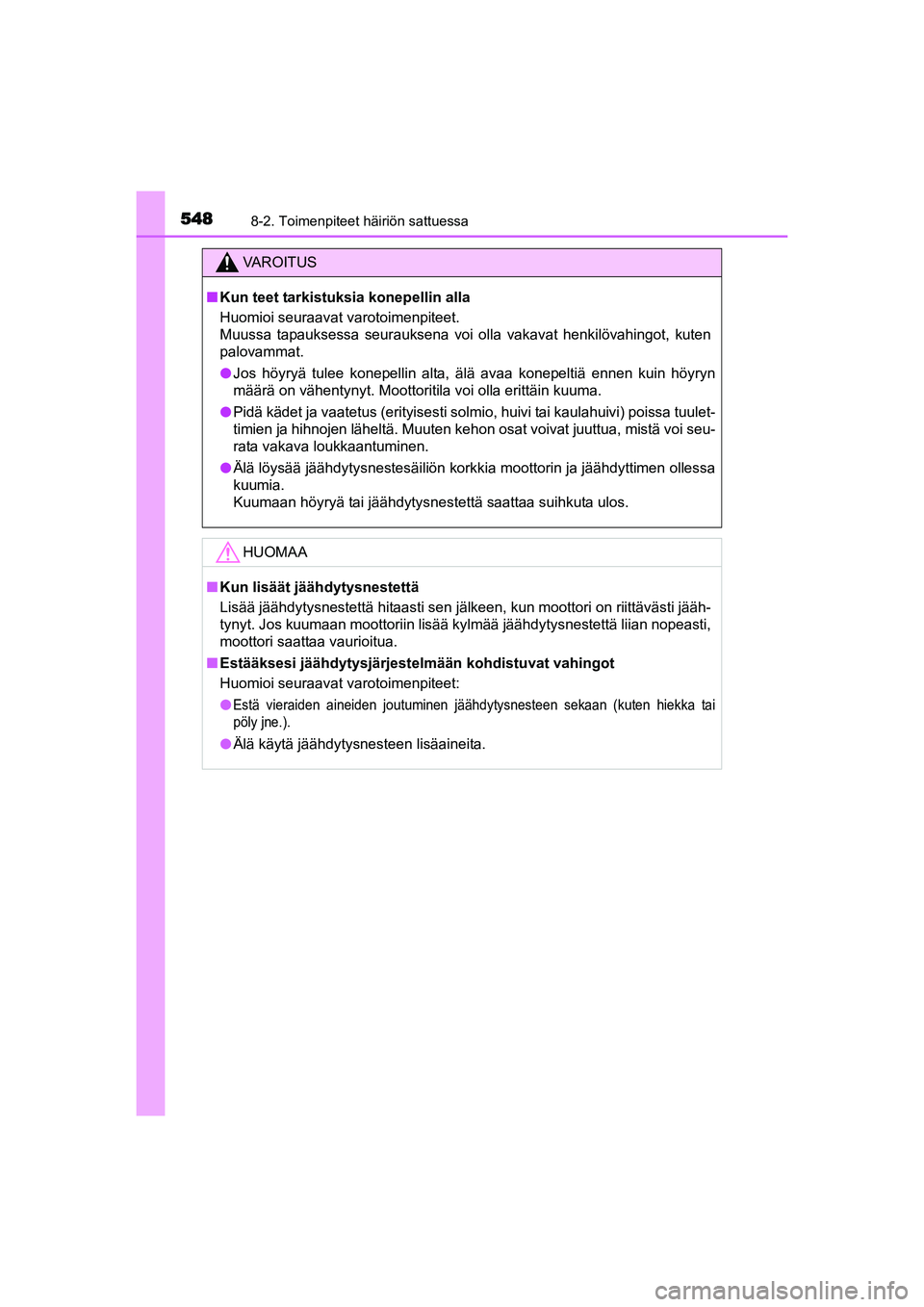

VAROITUS
nKun teet tarkistuksia konepellin alla
Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla vakavat henkilövahingot, kuten
palovammat.
l Jos höyryä tulee konepellin alta, älä avaa konepeltiä ennen kuin höyryn
määrä on vähentynyt. Moottoritila voi olla erittäin kuuma.
l Pidä kädet ja vaatetus (erityisesti solmio, huivi tai kaulahuivi) poissa tuulet-
timien ja hihnojen läheltä. Muuten kehon osat voivat juuttua, mistä voi seu-
rata vakava loukkaantuminen.
l Älä löysää jäähdytysnestesäiliön korkkia moottorin ja jäähdyttimen ollessa
kuumia.
Kuumaan höyryä tai jäähdytysnestettä saattaa suihkuta ulos.
HUOMAA
nKun lisäät jäähdytysnestettä
Lisää jäähdytysnestettä hitaasti sen jälkeen, kun moottori on riittävästi jääh-
tynyt. Jos kuumaan moottoriin lisää kylmää jäähdytysnestettä liian nopeasti,
moottori saattaa vaurioitua.
n Estääksesi jäähdytysjärjestelmään kohdistuvat vahingot
Huomioi seuraavat varotoimenpiteet:
l
Estä vieraiden aineiden jout uminen jäähdytysnesteen sekaan (kuten hiekka tai
pöly jne.).
l Älä käytä jäähdytysnesteen lisäaineita.
OM12J31FI.book Page 548 Friday, August 14, 2015 4:45 PM

5498-2. Toimenpiteet häiriön sattuessa
OM12J31FI
8
Häiriön sattuessa

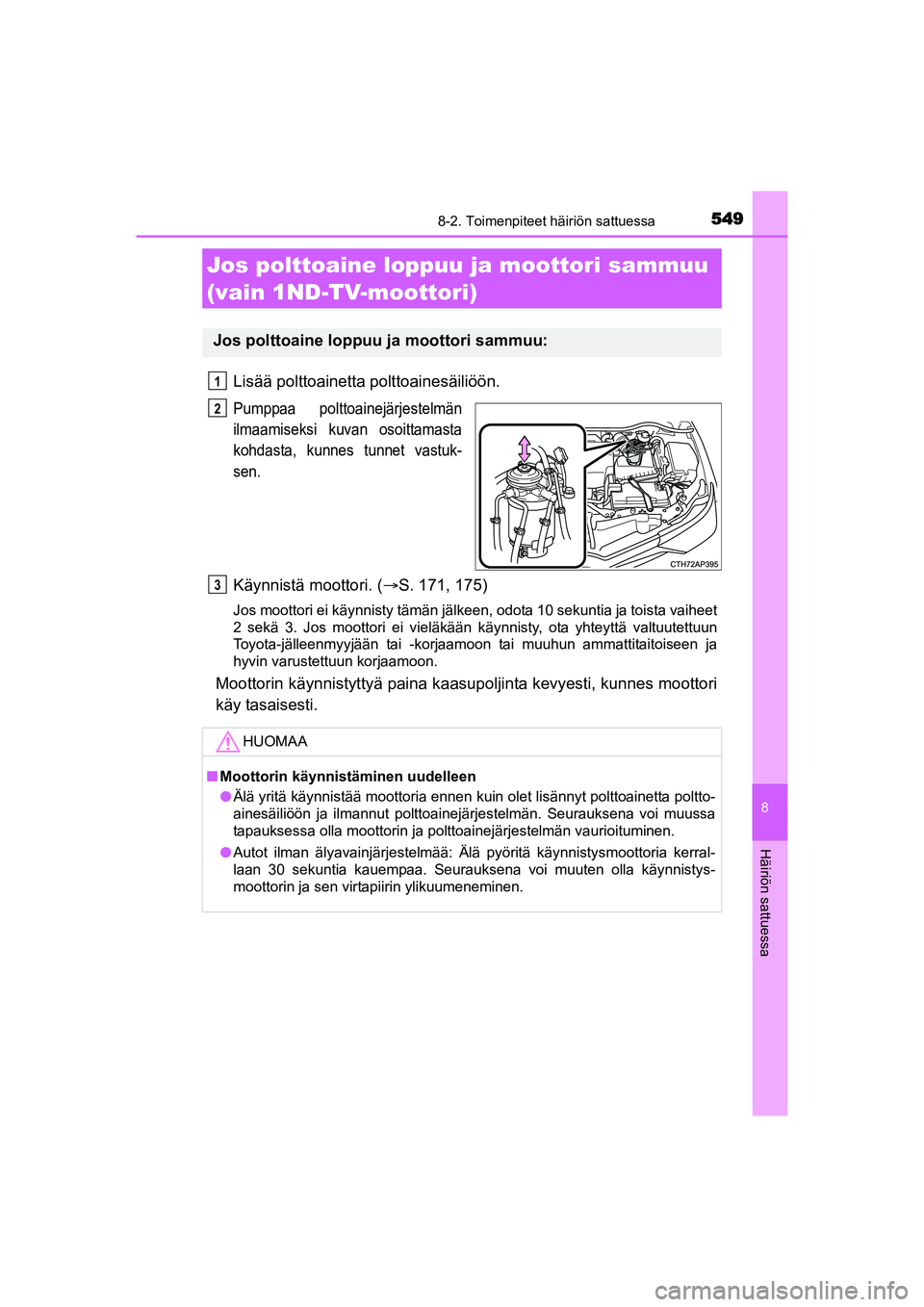

Lisää polttoainetta polttoainesäiliöön.
Pumppaa polttoainejärjestelmän
ilmaamiseksi kuvan osoittamasta
kohdasta, kunnes tunnet vastuk-
sen.
Käynnistä moottori. (S. 171, 175)
Jos moottori ei käynnisty tämän jälkeen, odota 10 sekuntia ja toista vaiheet
2 sekä 3. Jos moottori ei vieläkään käynnisty, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Moottorin käynnistyttyä paina kaas upoljinta kevyesti, kunnes moottori
käy tasaisesti.
Jos polttoaine loppuu ja moottori sammuu
(vain 1ND-TV-moottori)
Jos polttoaine loppuu ja moottori sammuu:
1
2
HUOMAA
n Moottorin käynnist äminen uudelleen
l Älä yritä käynnistää moottoria ennen kuin olet lisännyt polttoainetta poltto-
ainesäiliöön ja ilmannut polttoainejär jestelmän. Seurauksena voi muussa
tapauksessa olla moottorin ja polttoainejärjestelmän vaurioituminen.
l Autot ilman älyavainjärjestelmää: Älä pyöritä käynnistysmoottoria kerral-
laan 30 sekuntia kauempaa. Seurauksena voi muuten olla käynnistys-
moottorin ja sen virtapiirin ylikuumeneminen.
3
OM12J31FI.book Page 549 Friday, August 14, 2015 4:45 PM

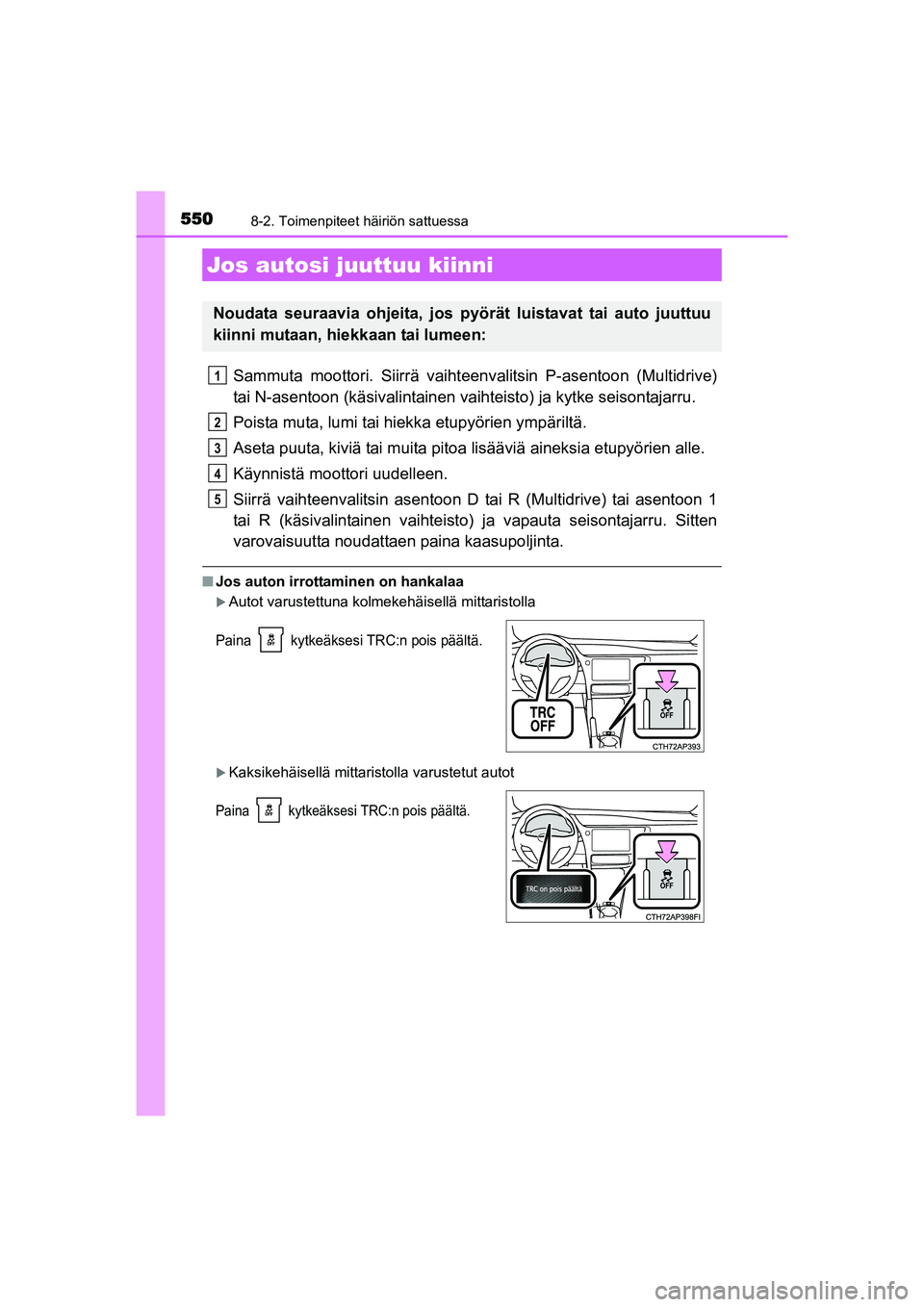

5508-2. Toimenpiteet häiriön sattuessa
OM12J31FI
Sammuta moottori. Siirrä vaihteenvalitsin P-asentoon (Multidrive)
tai N-asentoon (käsivalintainen vaihteisto) ja kytke seisontajarru.
Poista muta, lumi tai hiekka etupyörien ympäriltä.
Aseta puuta, kiviä tai muita pitoa lisääviä aineksia etupyörien alle.
Käynnistä moottori uudelleen.
Siirrä vaihteenvalitsin asentoon D tai R (Multidrive) tai asentoon 1
tai R (käsivalintainen vaihteisto) ja vapauta seisontajarru. Sitten
varovaisuutta noudattaen paina kaasupoljinta.
nJos auton irrottaminen on hankalaa
Autot varustettuna kolmekehäisellä mittaristolla
Kaksikehäisellä mittaristolla varustetut autot
Jos autosi juuttuu kiinni
Noudata seuraavia ohjeita, jos pyörät luistavat tai auto juuttuu
kiinni mutaan, hiekkaan tai lumeen:
Paina kytkeäksesi TRC:n pois päältä.
Paina kytkeäksesi TRC:n pois päältä.
1
2
3
4
5
OM12J31FI.book Page 550 Friday, August 14, 2015 4:45 PM
