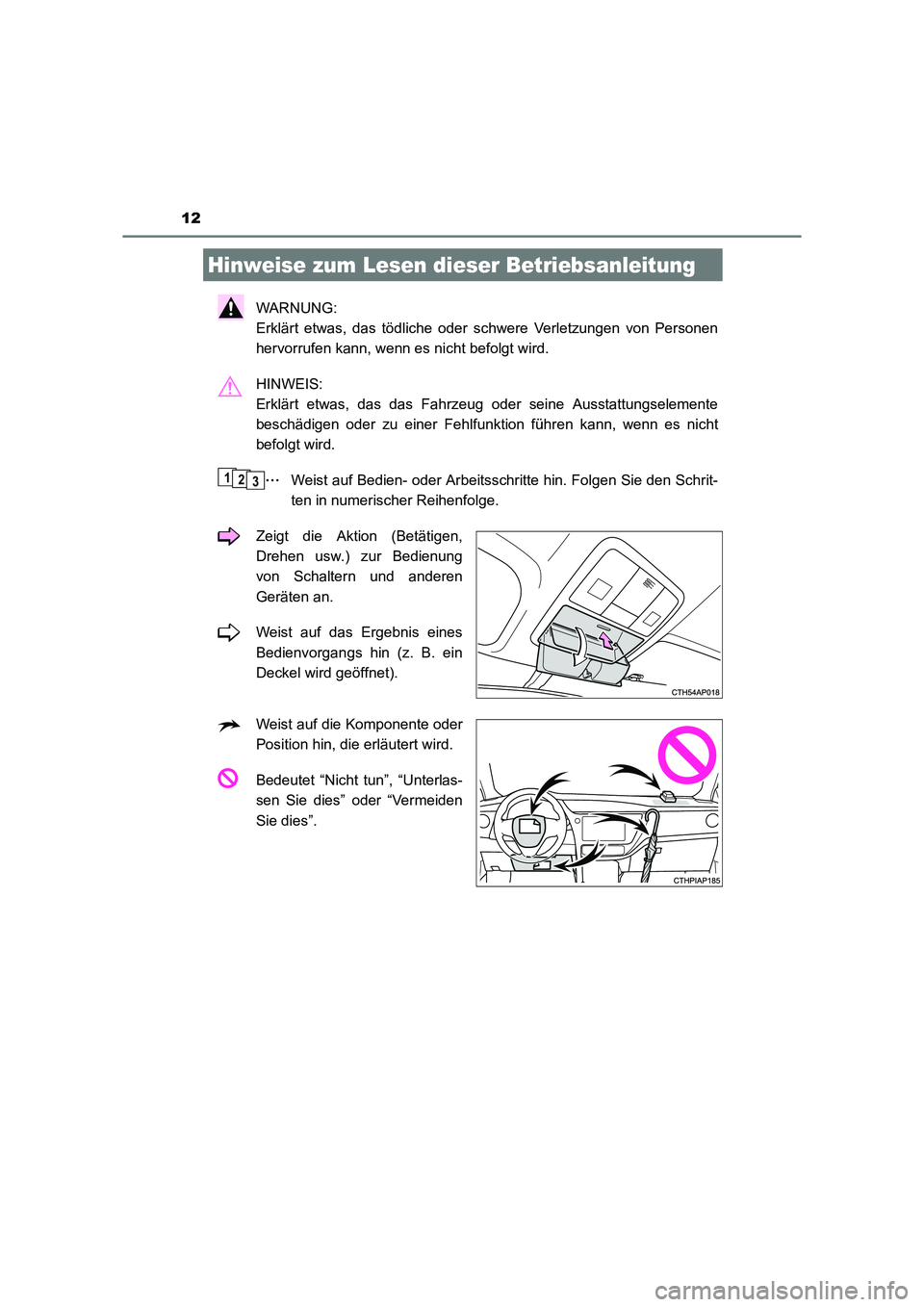

WARNUNG:
Erklärt etwas, das tödliche oder schwere Verletzungen von Personen
hervorrufen kann, wenn es nicht befolgt wird.
HINWEIS:
Erklärt etwas, das das Fahrzeug oder seine Ausstattungselemente
beschädigen oder zu einer Fehlfunktion führen kann, wenn es nicht
befolgt wird.Weist auf Bedien- oder Arbeitsschritte hin. Folgen Sie den Schrit-
ten in numerischer Reihenfolge.
Zeigt die Aktion (Betätigen,
Drehen usw.) zur Bedienung
von Schaltern und anderen
Geräten an.
Weist auf das Ergebnis eines
Bedienvorgangs hin (z. B. ein
Deckel wird geöffnet).
Weist auf die Komponente oder
Position hin, die erläutert wird.
Bedeutet “Nicht tun”, “Unterlas-
sen Sie dies” oder “Vermeiden
Sie dies”.
Hinweise zum Lesen dieser Betriebsanleitung
123
Page 13 of 680
13
UK_AURIS_Touring_Sports_EM (OM12K55M)■
Name als Suchkriterium
• Alphabetischer Index .......S. 667
■Einbauposition als Suchkrite-
rium• Illustrierter Index ................S. 14
■Symptom oder Geräusch als
Suchkriterium• Was tun wenn...
(Fehlersuche) ..................S. 662
■Titel als Suchkriterium• Inhaltsverzeichnis ................S. 2
Hinweise zur Suche

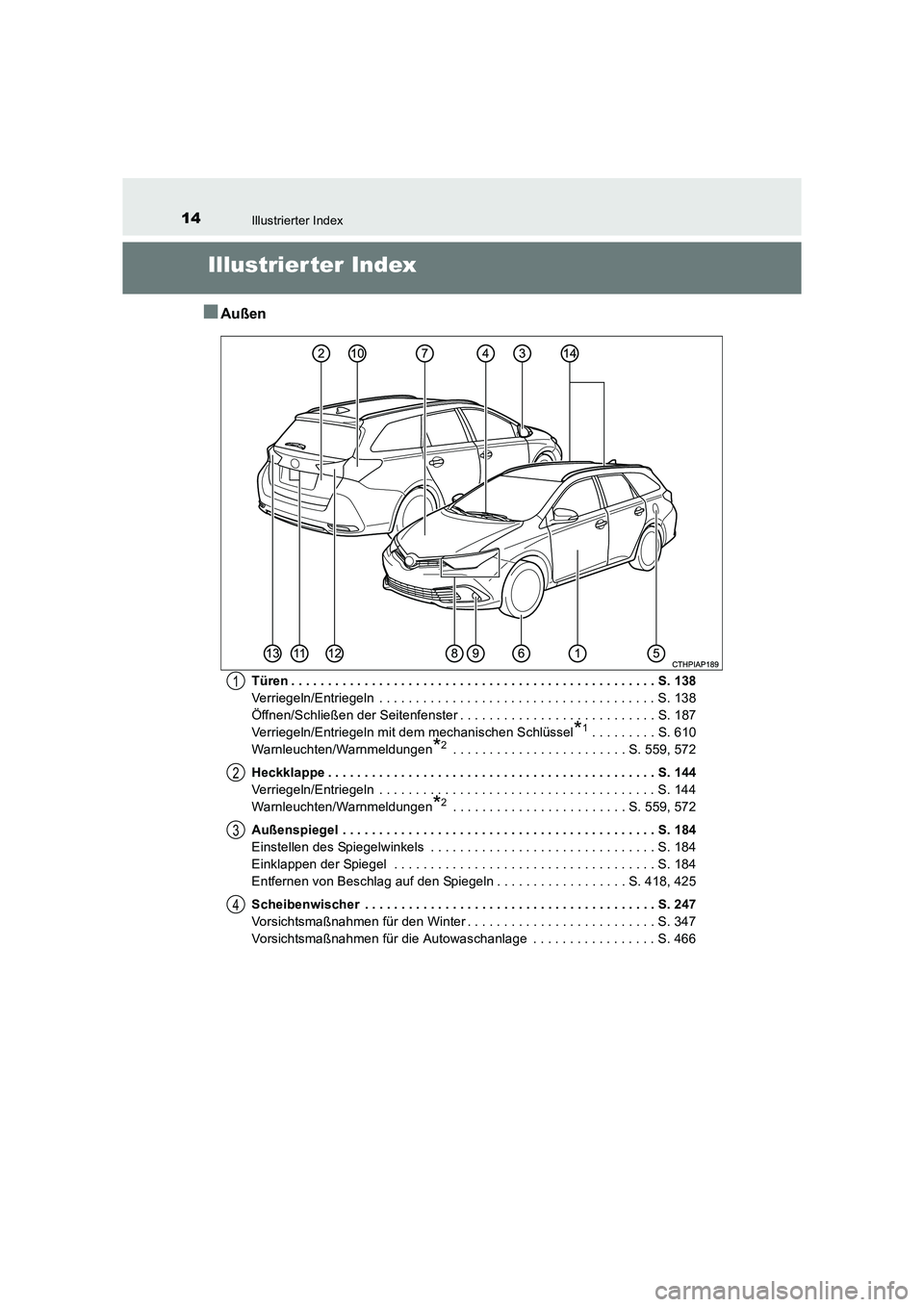

Page 14 of 680
14
UK_AURIS_Touring_Sports_EM (OM12K55M)
Illustrierter Index
Illustrier ter Index
■Außen
Türen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Verriegeln/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 138
Öffnen/Schließen der Seitenfenster . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 187
Verriegeln/Entriegeln mit dem mechanischen Schlüssel
*1 . . . . . . . . . S. 610
Warnleuchten/Warnmeldungen
*2 . . . . . . . . . . . . . . . . . . . . . . . . S. 559, 572
Heckklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 144
Verriegeln/Entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 144
Warnleuchten/Warnmeldungen
*2 . . . . . . . . . . . . . . . . . . . . . . . . S. 559, 572
Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 184
Einstellen des Spiegelwinkels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 184
Einklappen der Spiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 184
Entfernen von Beschlag auf den Spiegeln . . . . . . . . . . . . . . . . . . S. 418, 425
Scheibenwischer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 247
Vorsichtsmaßnahmen für den Winter . . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Vorsichtsmaßnahmen für die Autowaschanlage . . . . . . . . . . . . . . . . . S. 466
1
2
3
4

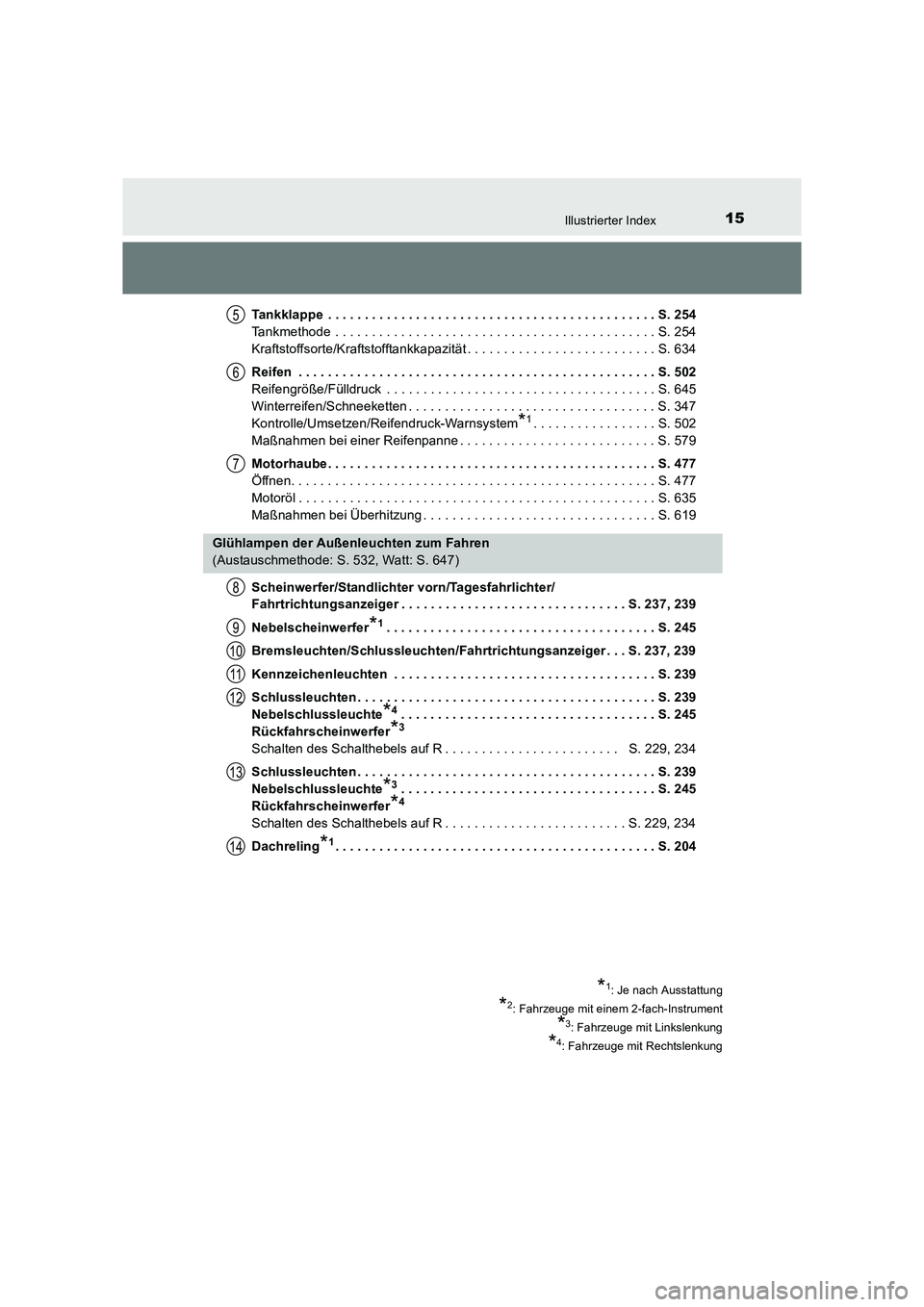

Page 15 of 680
15Illustrierter Index
UK_AURIS_Touring_Sports_EM (OM12K55M)Tankklappe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 254
Tankmethode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 254
Kraftstoffsorte/Kraftstofftankkapazität . . . . . . . . . . . . . . . . . . . . . . . . . . S. 634
Reifen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 502
Reifengröße/Fülldruck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 645
Winterreifen/Schneeketten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 347
Kontrolle/Umsetzen/Reifendruck-Warnsystem
*1. . . . . . . . . . . . . . . . . S. 502
Maßnahmen bei einer Reifenpanne . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 579
Motorhaube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 477
Öffnen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 477
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 635
Maßnahmen bei Überhitzung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 619
Scheinwerfer/Standlichter vorn/Tagesfahrlichter/
Fahrtrichtungsanzeiger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 237, 239
Nebelscheinwerfer
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Bremsleuchten/Schlussleuchten/Fahrtrichtungsanzeiger . . . S. 237, 239
Kennzeichenleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Nebelschlussleuchte
*4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Rückfahrscheinwerfer
*3
Schalten des Schalthebels auf R . . . . . . . . . . . . . . . . . . . . . . . . S. 229, 234
Schlussleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Nebelschlussleuchte
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 245
Rückfahrscheinwerfer
*4
Schalten des Schalthebels auf R . . . . . . . . . . . . . . . . . . . . . . . . . S. 229, 234
Dachreling
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 204
5
6
7
Glühlampen der Außenleuchten zum Fahren
(Austauschmethode: S. 532, Watt: S. 647)
*1: Je nach Ausstattung
*2: Fahrzeuge mit einem 2-fach-Instrument
*3: Fahrzeuge mit Linkslenkung
*4: Fahrzeuge mit Rechtslenkung
8
9
10
11
12
13
14

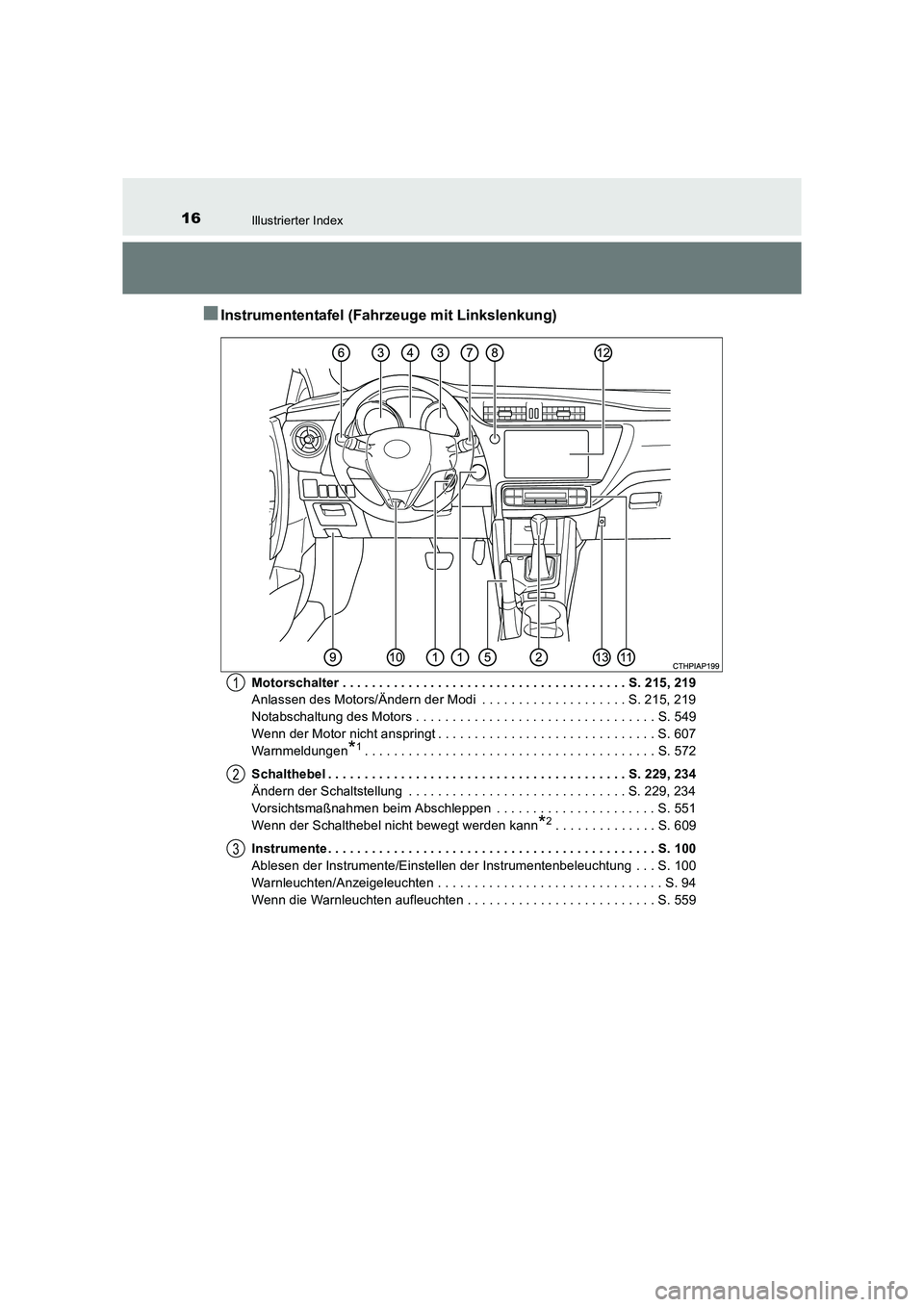

Page 16 of 680
16Illustrierter Index
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Instrumententafel (Fahrzeuge mit Linkslenkung)
Motorschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 215, 219
Anlassen des Motors/Ändern der Modi . . . . . . . . . . . . . . . . . . . . S. 215, 219
Notabschaltung des Motors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 549
Wenn der Motor nicht anspringt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 607
Warnmeldungen
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 572
Schalthebel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 229, 234
Ändern der Schaltstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 229, 234
Vorsichtsmaßnahmen beim Abschleppen . . . . . . . . . . . . . . . . . . . . . . S. 551
Wenn der Schalthebel nicht bewegt werden kann
*2. . . . . . . . . . . . . . S. 609
Instrumente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 100
Ablesen der Instrumente/Einstellen der Instrumentenbeleuchtung . . . S. 100
Warnleuchten/Anzeigeleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 94
Wenn die Warnleuchten aufleuchten . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
1
2
3

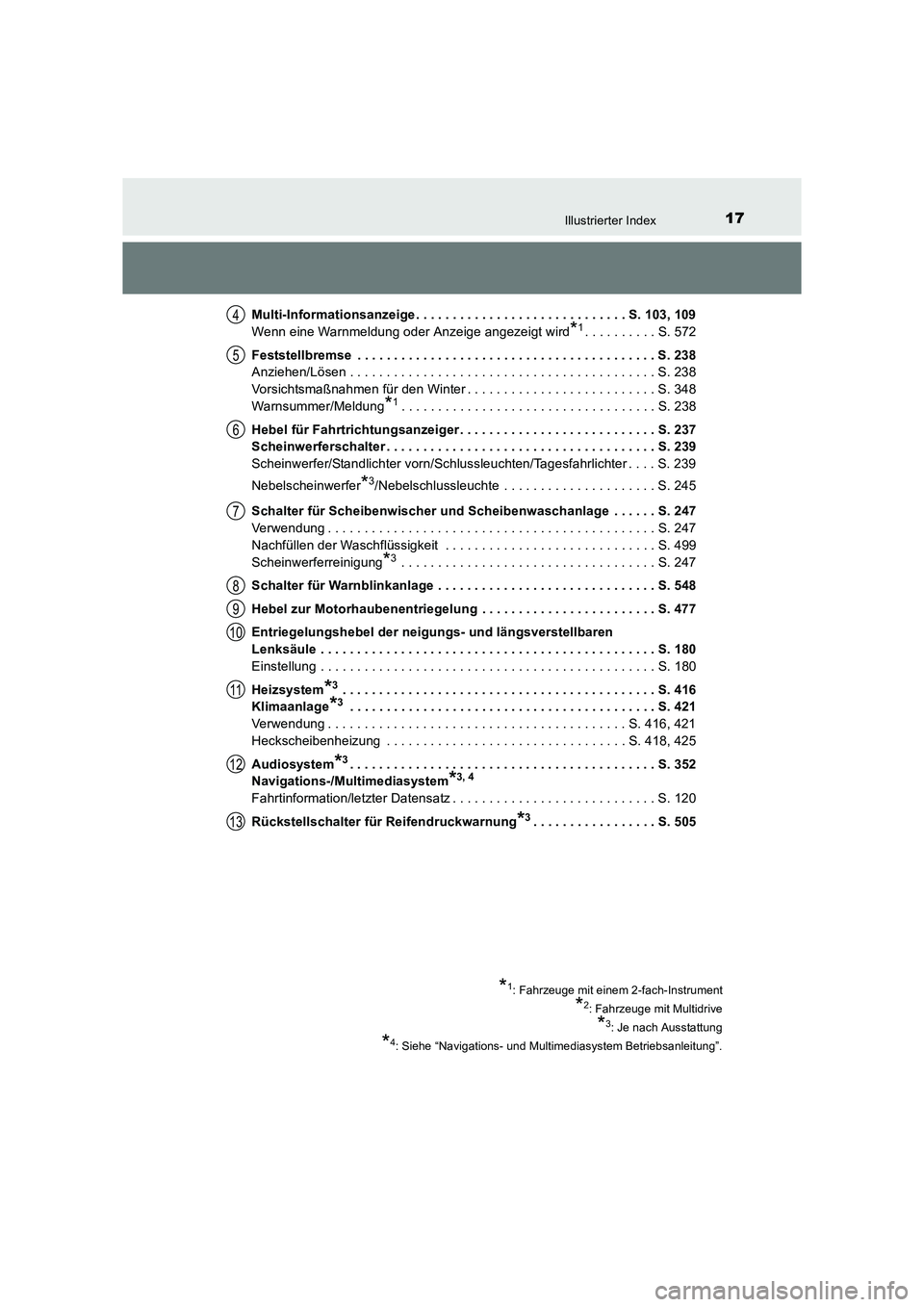

Page 17 of 680
17Illustrierter Index
UK_AURIS_Touring_Sports_EM (OM12K55M)Multi-Informationsanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 103, 109
Wenn eine Warnmeldung oder Anzeige angezeigt wird
*1. . . . . . . . . . S. 572
Feststellbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Anziehen/Lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Vorsichtsmaßnahmen für den Winter . . . . . . . . . . . . . . . . . . . . . . . . . . S. 348
Warnsummer/Meldung
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Hebel für Fahrtrichtungsanzeiger . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 237
Scheinwerferschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Scheinwerfer/Standlichter vorn/Schlussleuchten/Tagesfahrlichter . . . . S. 239
Nebelscheinwerfer
*3/Nebelschlussleuchte . . . . . . . . . . . . . . . . . . . . . S. 245
Schalter für Scheibenwischer und Scheibenwaschanlage . . . . . . S. 247
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 247
Nachfüllen der Waschflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 499
Scheinwerferreinigung
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 247
Schalter für Warnblinkanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 548
Hebel zur Motorhaubenentriegelung . . . . . . . . . . . . . . . . . . . . . . . . S. 477
Entriegelungshebel der neigungs- und längsverstellbaren
Lenksäule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 180
Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 180
Heizsystem
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 416
Klimaanlage
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 421
Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 416, 421
Heckscheibenheizung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 418, 425
Audiosystem
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 352
Navigations-/Multimediasystem
*3, 4
Fahrtinformation/letzter Datensatz . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 120
Rückstellschalter für Reifendruckwarnung
*3. . . . . . . . . . . . . . . . . S. 505
*1: Fahrzeuge mit einem 2-fach-Instrument
*2: Fahrzeuge mit Multidrive
*3: Je nach Ausstattung
*4: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.
4
5
6
7
8
9
10
11
12
13
Page 18 of 680
18Illustrierter Index
UK_AURIS_Touring_Sports_EM (OM12K55M)

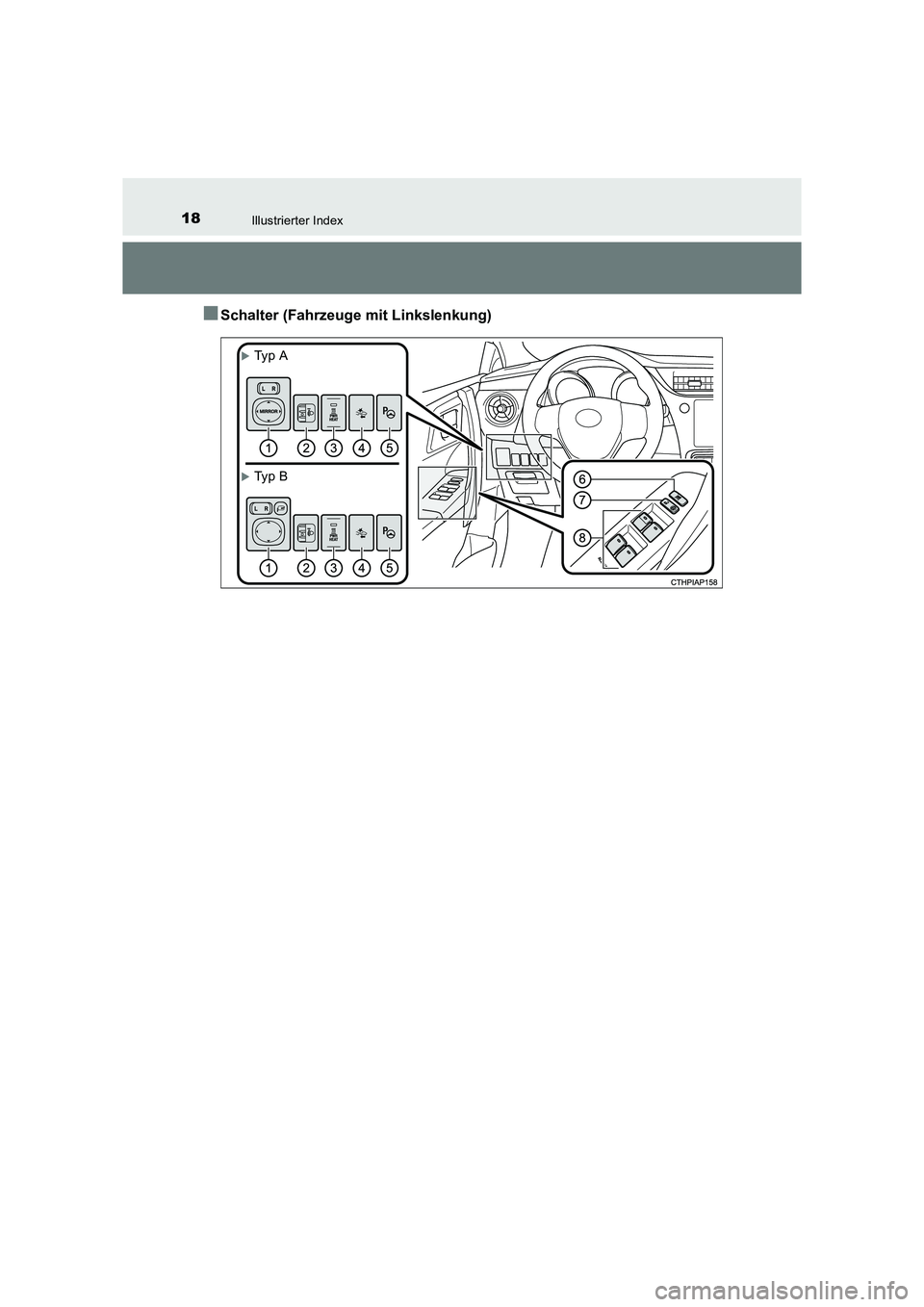

■Schalter (Fahrzeuge mit Linkslenkung)
XTy p A
XTy p B

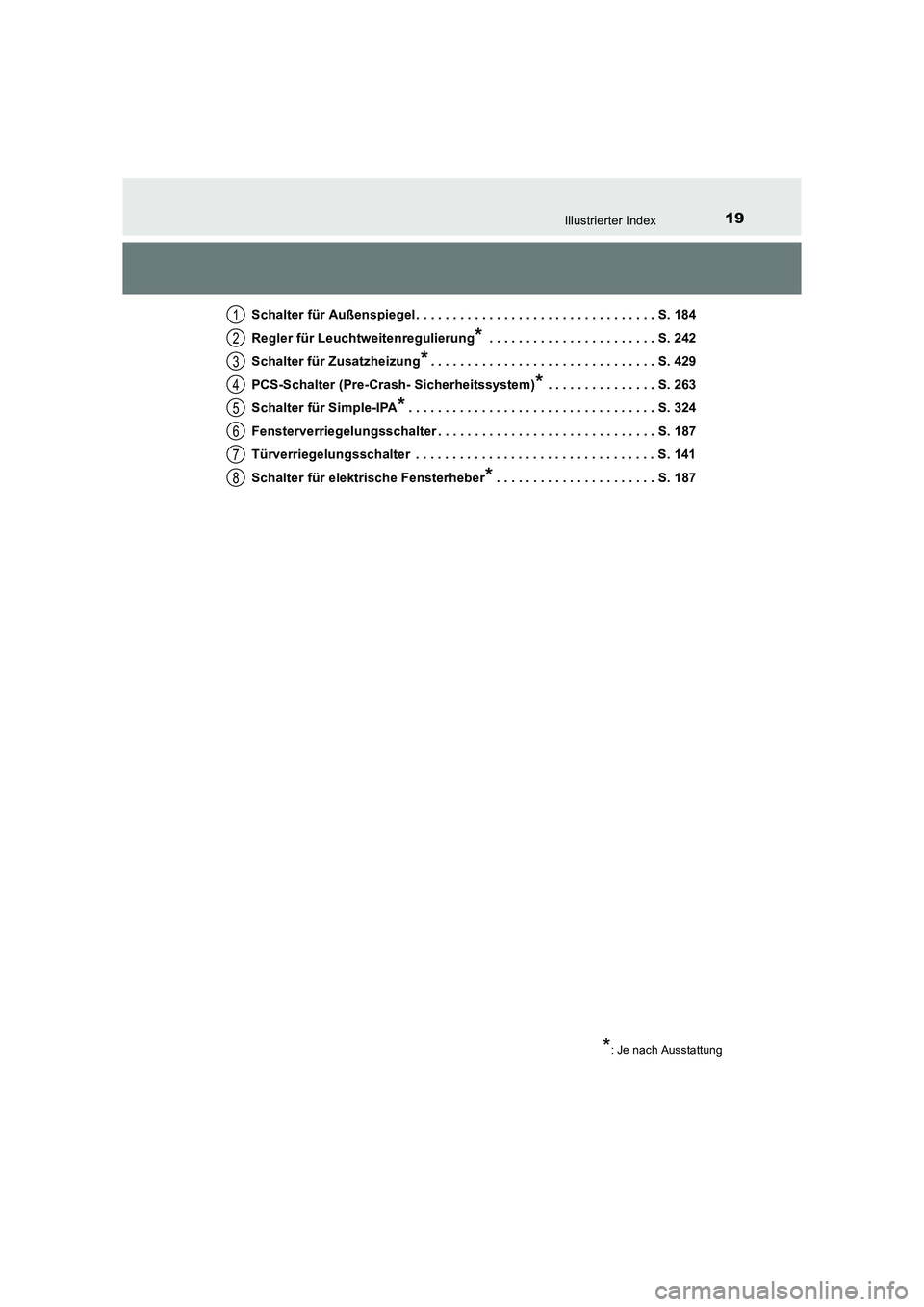

Page 19 of 680
19Illustrierter Index
UK_AURIS_Touring_Sports_EM (OM12K55M)Schalter für Außenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 184
Regler für Leuchtweitenregulierung
* . . . . . . . . . . . . . . . . . . . . . . . S. 242
Schalter für Zusatzheizung
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 429
PCS-Schalter (Pre-Crash- Sicherheitssystem)
* . . . . . . . . . . . . . . . S. 263
Schalter für Simple-IPA
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 324
Fensterverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 187
Türverriegelungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 141
Schalter für elektrische Fensterheber
* . . . . . . . . . . . . . . . . . . . . . . S. 187
*: Je nach Ausstattung
1
2
3
4
5
6
7
8
Page 20 of 680
20Illustrierter Index

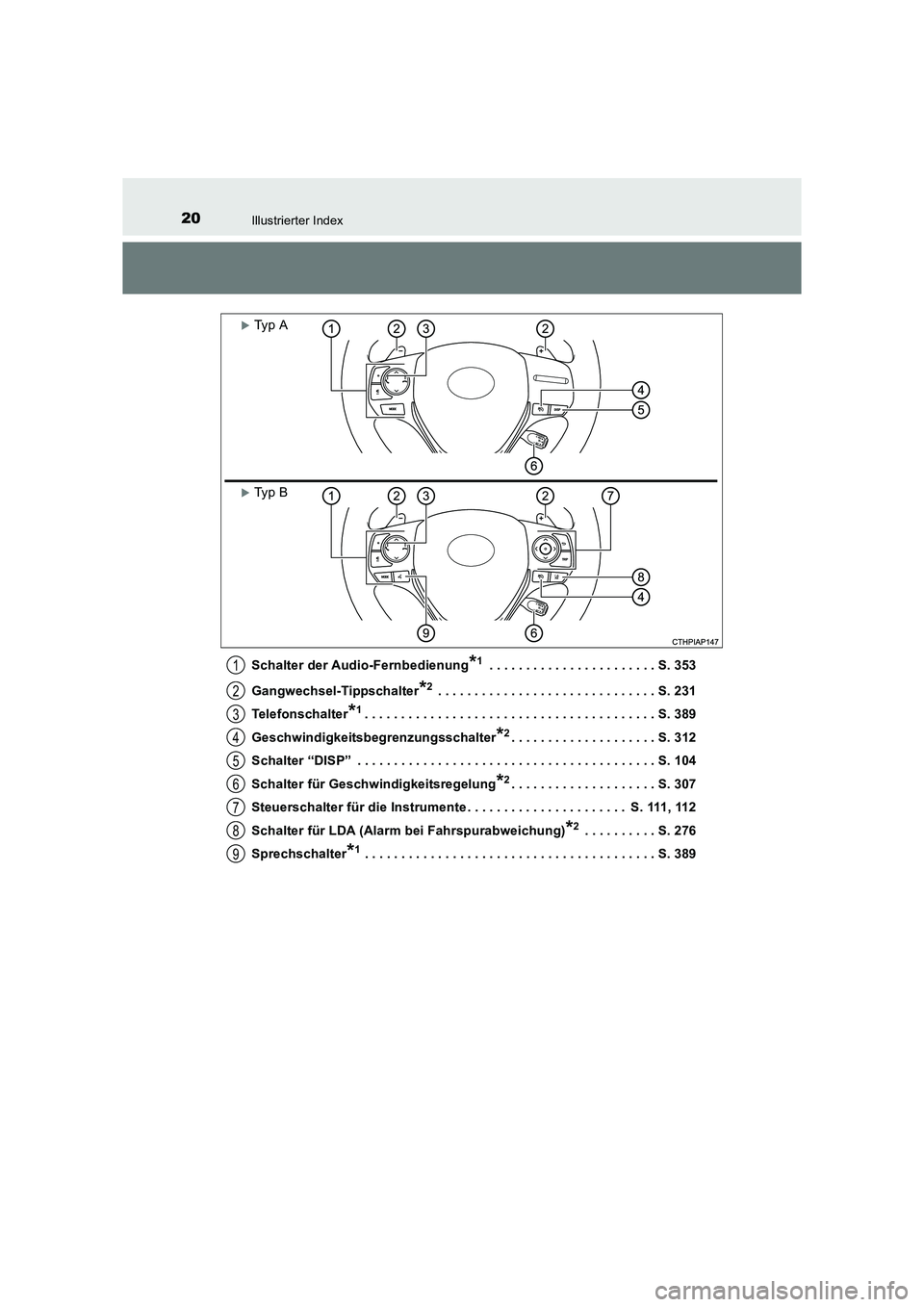

UK_AURIS_Touring_Sports_EM (OM12K55M)Schalter der Audio-Fernbedienung
*1 . . . . . . . . . . . . . . . . . . . . . . . S. 353
Gangwechsel-Tippschalter
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Telefonschalter
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 389
Geschwindigkeitsbegrenzungsschalter
*2. . . . . . . . . . . . . . . . . . . . S. 312
Schalter “DISP” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 104
Schalter für Geschwindigkeitsregelung
*2. . . . . . . . . . . . . . . . . . . . S. 307
Steuerschalter für die Instrumente . . . . . . . . . . . . . . . . . . . . . . S. 111, 112
Schalter für LDA (Alarm bei Fahrspurabweichung)
*2 . . . . . . . . . . S. 276
Sprechschalter
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 389
XTy p A
XTy p B
1
2
3
4
5
6
7
8
9
