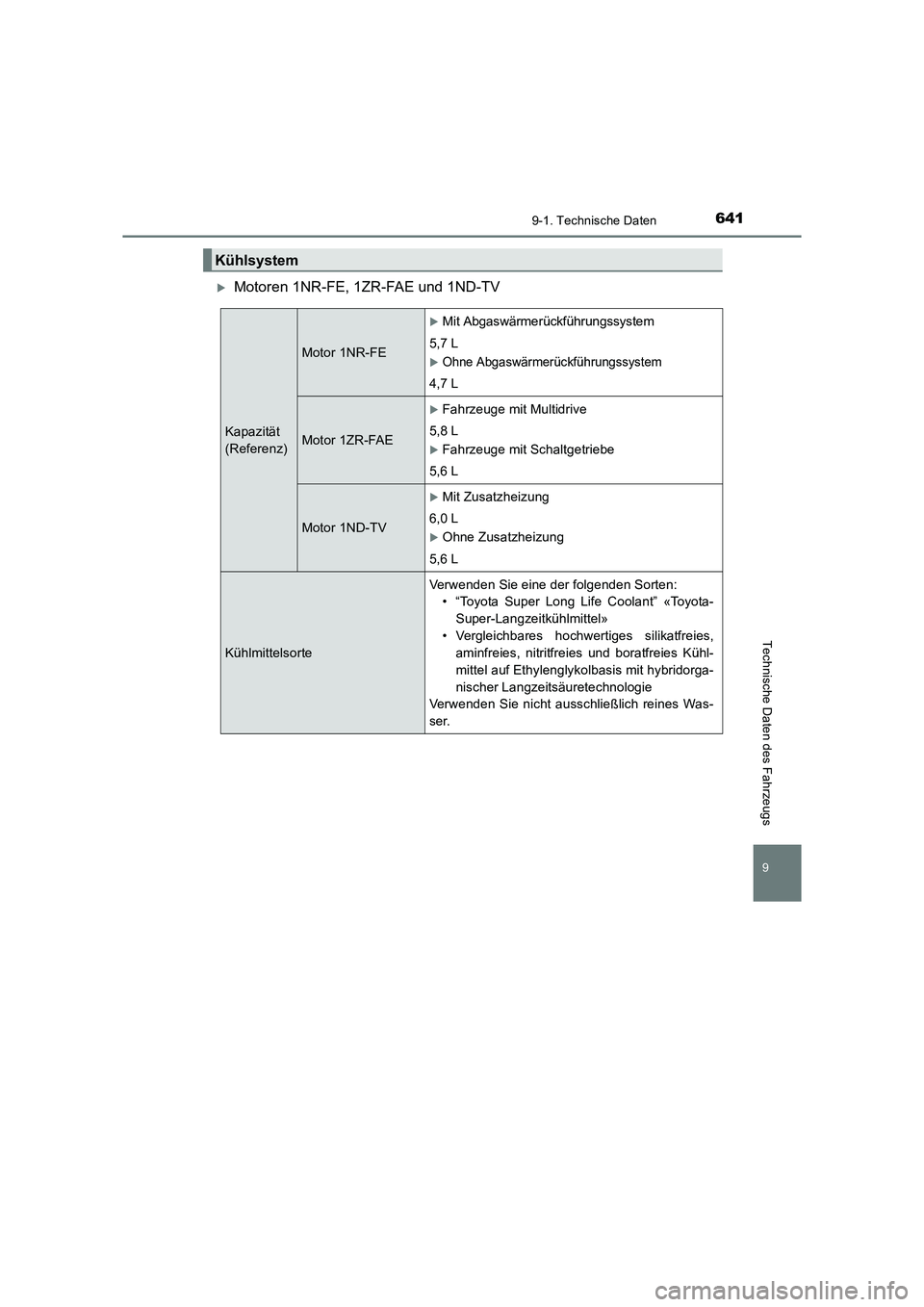

9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)
XMotoren 1NR-FE, 1ZR-FAE und 1ND-TV
Kühlsystem
Kapazität
(Referenz)
Motor 1NR-FE
XMit Abgaswärmerückführungssystem
5,7 L
XOhne Abgaswärmerückführungssystem
4,7 L
Motor 1ZR-FAE
XFahrzeuge mit Multidrive
5,8 L
XFahrzeuge mit Schaltgetriebe
5,6 L
Motor 1ND-TV
XMit Zusatzheizung
6,0 L
XOhne Zusatzheizung
5,6 L
Kühlmittelsorte Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-
Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.

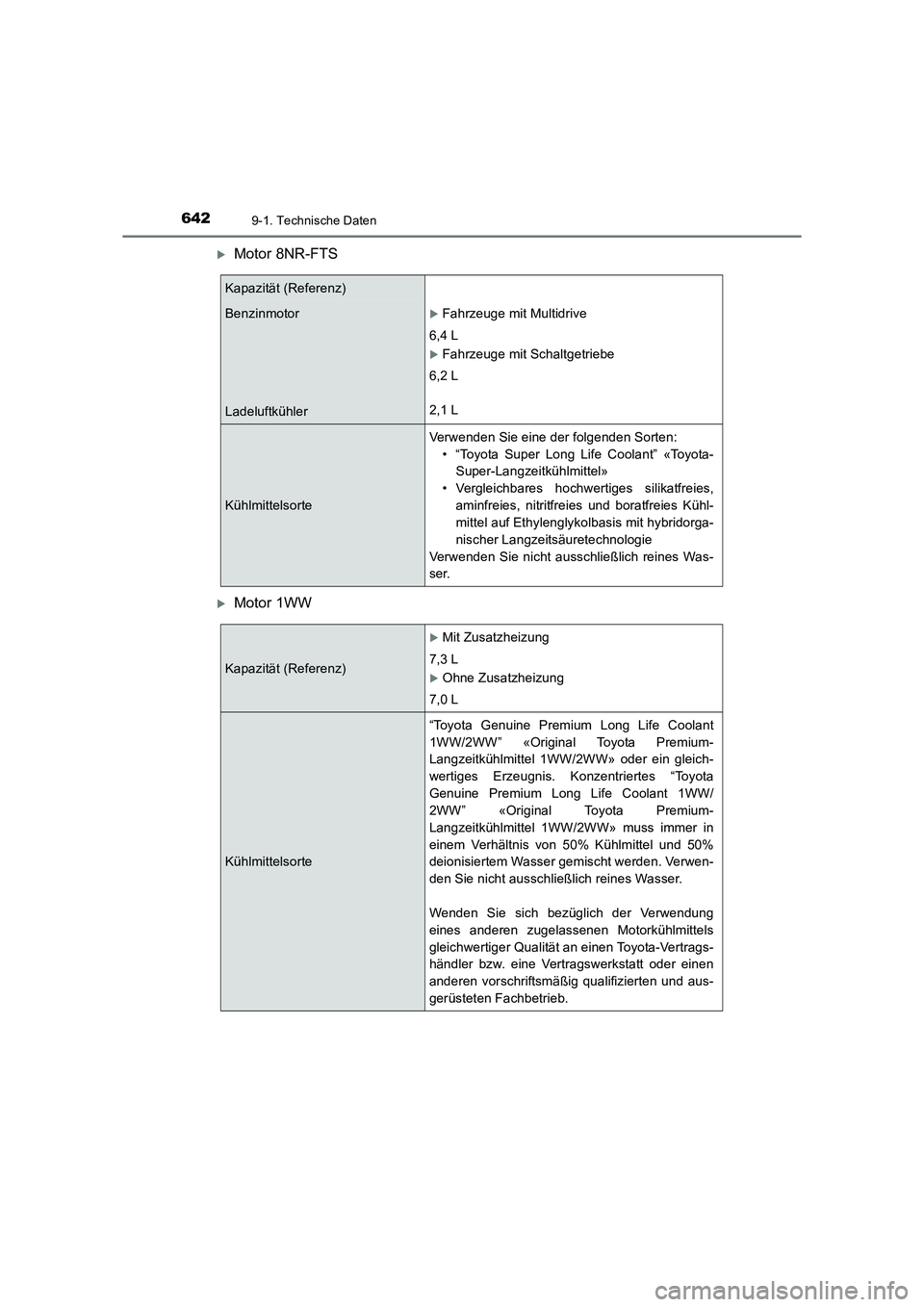

6429-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12K55M)
XMotor 8NR-FTS
XMotor 1WW
Kapazität (Referenz)
Benzinmotor
LadeluftkühlerXFahrzeuge mit Multidrive
6,4 L
XFahrzeuge mit Schaltgetriebe
6,2 L
2,1 L
Kühlmittelsorte Verwenden Sie eine der folgenden Sorten:
• “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel»
• Vergleichbares hochwertiges silikatfreies, aminfreies, nitritfreies und boratfreies Kühl-
mittel auf Ethylenglykolbasis mit hybridorga-
nischer Langzeitsäuretechnologie
Verwenden Sie nicht ausschließlich reines Was-
ser.
Kapazität (Referenz)
XMit Zusatzheizung
7,3 L
XOhne Zusatzheizung
7,0 L
Kühlmittelsorte “Toyota Genuine Premium Long Life Coolant
1WW/2WW” «Original Toyota Premium-
Langzeitkühlmittel 1WW/2WW» oder ein gleich-
wertiges Erzeugnis. Konzentriertes “Toyota
Genuine Premium Long Life Coolant 1WW/
2WW” «Original Toyota Premium-
Langzeitkühlmittel 1WW/2WW» muss immer in
einem Verhältnis von 50% Kühlmittel und 50%
deionisiertem Wasser gemischt werden. Verwen-
den Sie nicht ausschließlich reines Wasser.
Wenden Sie sich bezüglich der Verwendung
eines anderen zugelassenen Motorkühlmittels
gleichwertiger Qualität an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.

643
9

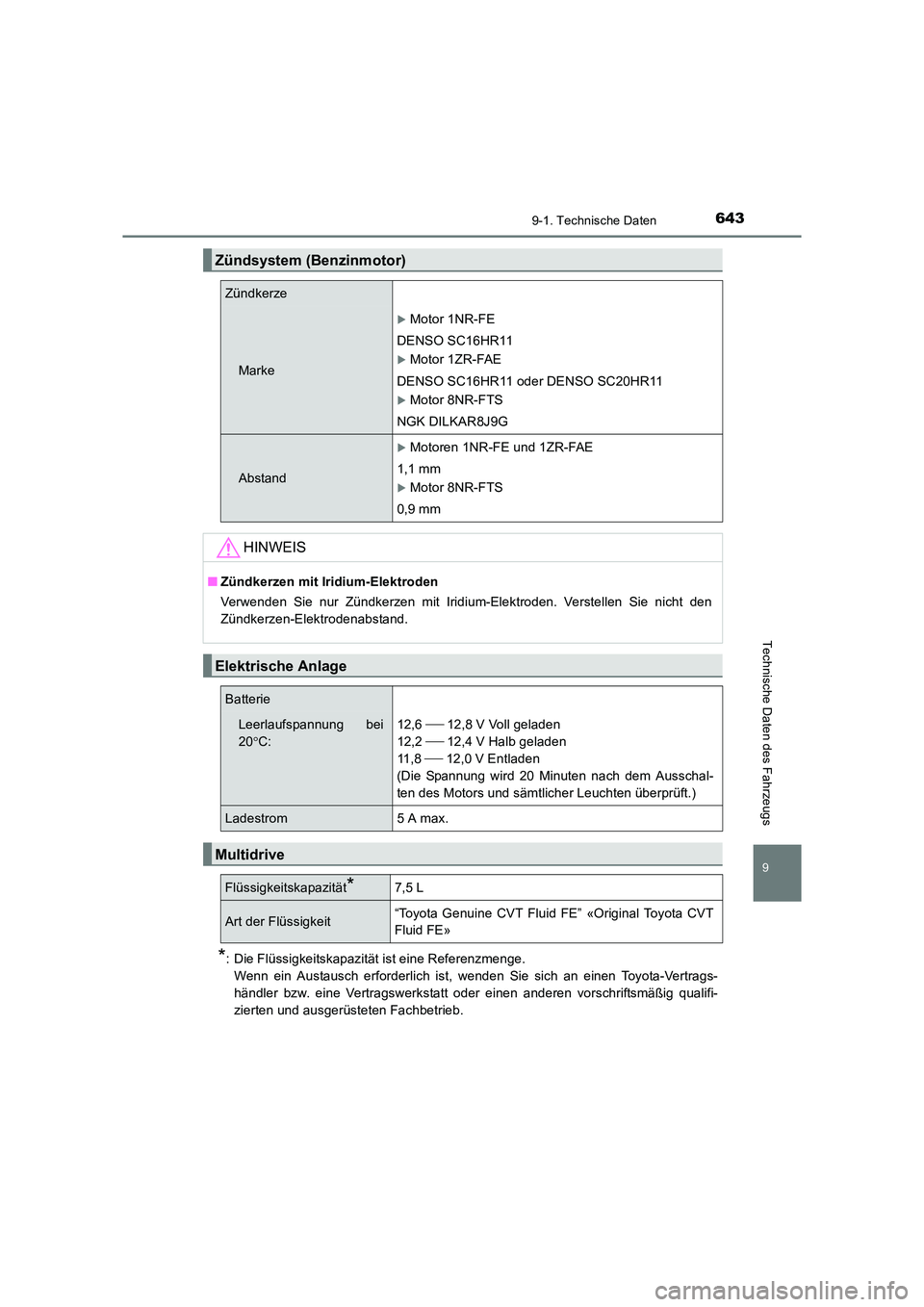

9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)
*: Die Flüssigkeitskapazität ist eine Referenzmenge.Wenn ein Austausch erforderlich ist, wenden Sie sich an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Zündsystem (Benzinmotor)
Zündkerze
Marke
XMotor 1NR-FE
DENSO SC16HR11
XMotor 1ZR-FAE
DENSO SC16HR11 oder DENSO SC20HR11
XMotor 8NR-FTS
NGK DILKAR8J9G
Abstand
XMotoren 1NR-FE und 1ZR-FAE
1,1 mm
XMotor 8NR-FTS
0,9 mm
HINWEIS
■ Zündkerzen mit Iridium-Elektroden
Verwenden Sie nur Zündkerzen mit Iridium-Elektroden. Verstellen Sie nicht den
Zündkerzen-Elektrodenabstand.
Elektrische Anlage
Batterie
Leerlaufspannung bei
20 °C: 12,6  12,8 V Voll geladen
12,2
 12,4 V Halb geladen
11 , 8
 12,0 V Entladen
(Die Spannung wird 20 Minuten nach dem Ausschal-
ten des Motors und sämtlicher Leuchten überprüft.)
Ladestrom5 A max.
Multidrive
Flüssigkeitskapazität*7,5 L
Art der Flüssigkeit“Toyota Genuine CVT Fluid FE” «Original Toyota CVT
Fluid FE»

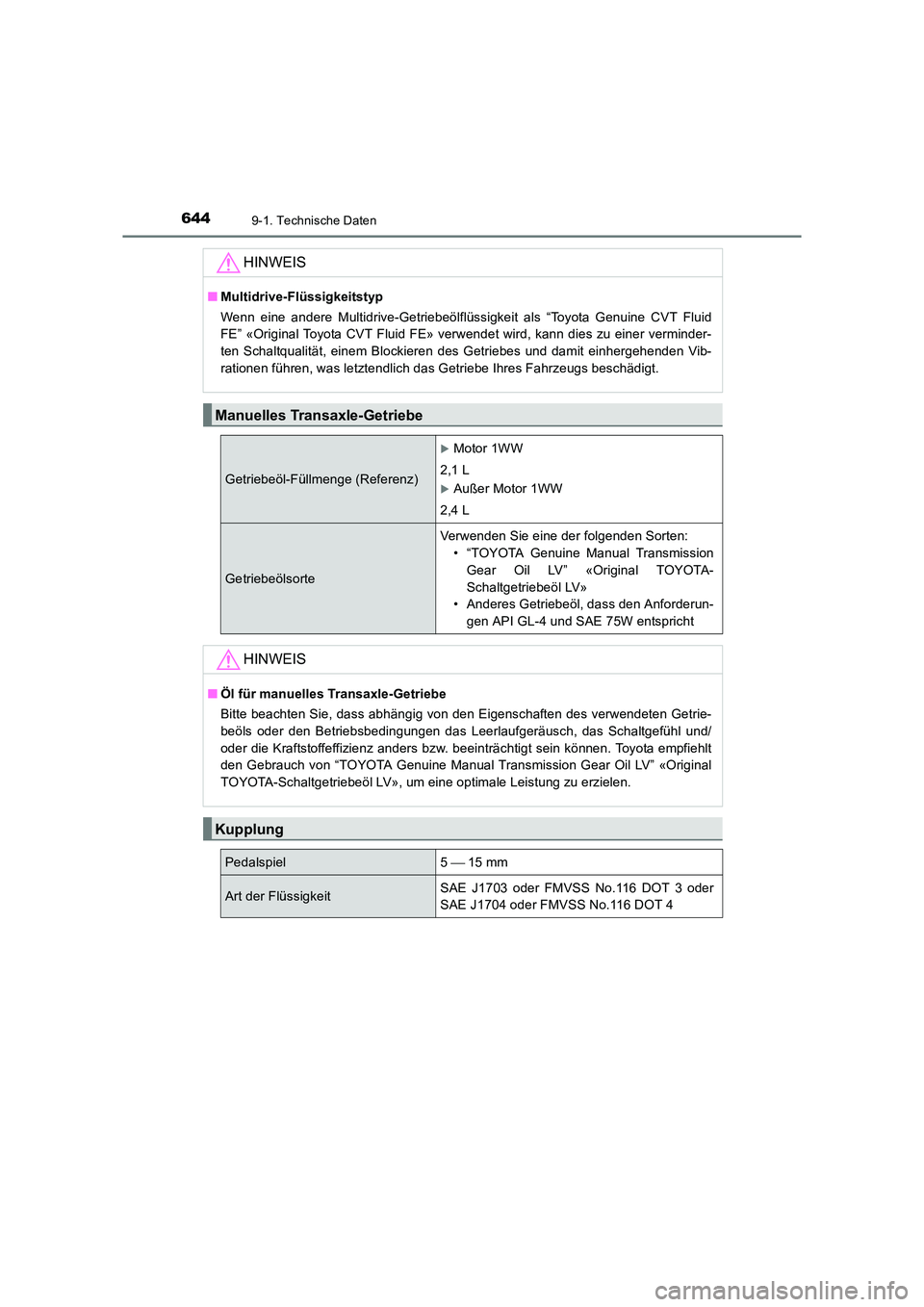

6449-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12K55M)
HINWEIS
■Multidrive-Flüssigkeitstyp
Wenn eine andere Multidrive-Getriebeölflüssigkeit als “Toyota Genuine CVT Fluid
FE” «Original Toyota CVT Fluid FE» verwendet wird, kann dies zu einer verminder-
ten Schaltqualität, einem Blockieren des Getriebes und damit einhergehenden Vib-
rationen führen, was letztendlich das Getriebe Ihres Fahrzeugs beschädigt.
Manuelles Transaxle-Getriebe
Getriebeöl-Füllmenge (Referenz)
XMotor 1WW
2,1 L
XAußer Motor 1WW
2,4 L
Getriebeölsorte Verwenden Sie eine der folgenden Sorten:
• “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Original TOYOTA-
Schaltgetriebeöl LV»
• Anderes Getriebeöl, dass den Anforderun-
gen API GL-4 und SAE 75W entspricht
HINWEIS
■Öl für manuelles Transaxle-Getriebe
Bitte beachten Sie, dass abhängig von den Eigenschaften des verwendeten Getrie-
beöls oder den Betriebsbedingungen das Leerlaufgeräusch, das Schaltgefühl und/
oder die Kraftstoffeffizienz anders bzw. beeinträchtigt sein können. Toyota empfiehlt
den Gebrauch von “TOYOTA Genuine Manual Transmission Gear Oil LV” «Original
TOYOTA-Schaltgetriebeöl LV», um eine optimale Leistung zu erzielen.
Kupplung
Pedalspiel 5  15 mm
Art der Flüssigkeit SAE J1703 oder FMVSS No.116 DOT 3 oder
SAE J1704 oder FMVSS No.116 DOT 4

645
9

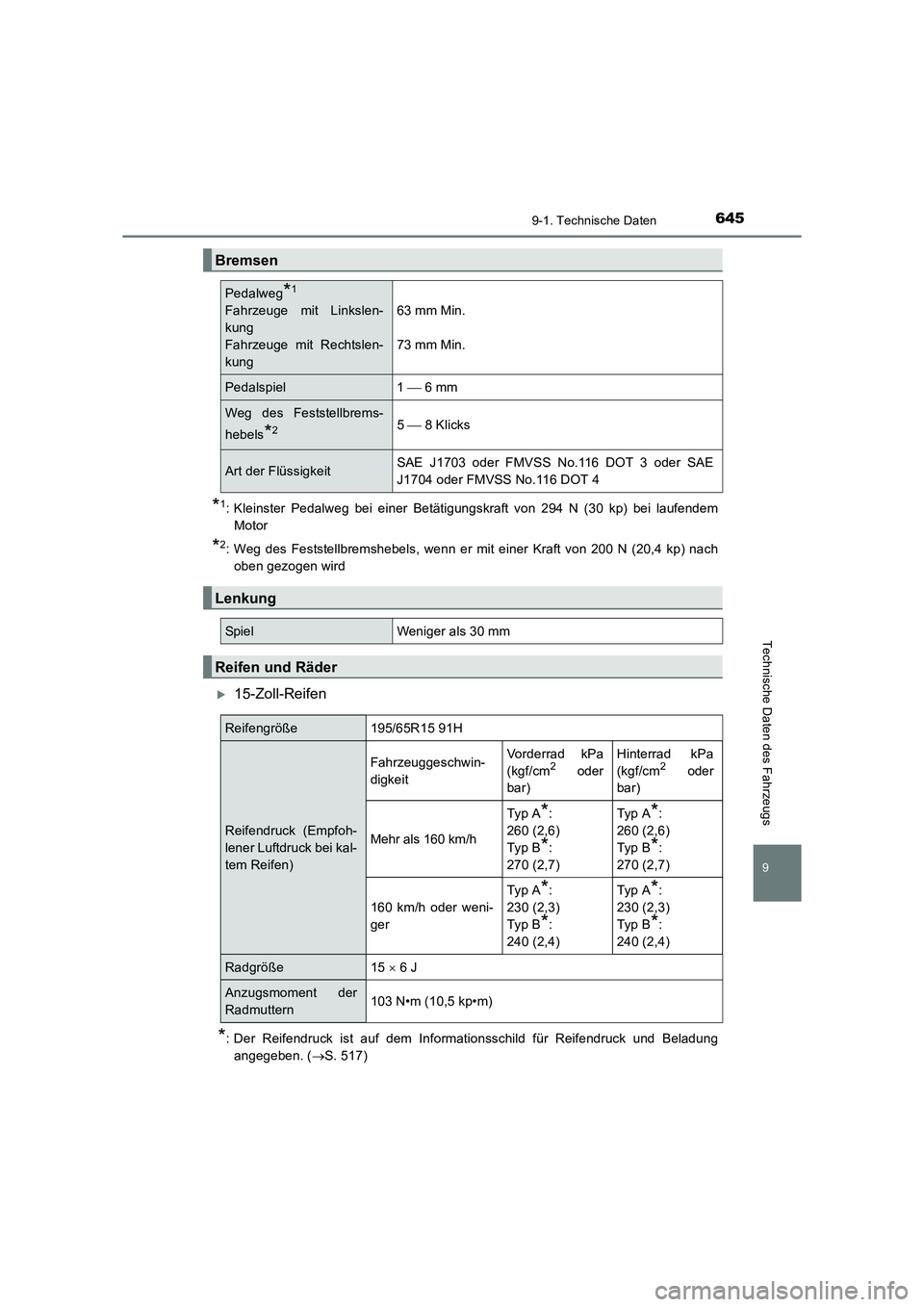

9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)
*1: Kleinster Pedalweg bei einer Betätigungskraft von 294 N (30 kp) bei laufendemMotor
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nachoben gezogen wird
X15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladungangegeben. ( →S. 517)
Bremsen
Pedalweg*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung63 mm Min.
73 mm Min.
Pedalspiel 1  6 mm
Weg des Feststellbrems-
hebels
*25  8 Klicks
Art der Flüssigkeit SAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Lenkung
Spie lWeniger als 30 mm
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad kPa
(kgf/cm2 oder
bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
Mehr als 160 km/h
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Radgröße15 × 6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

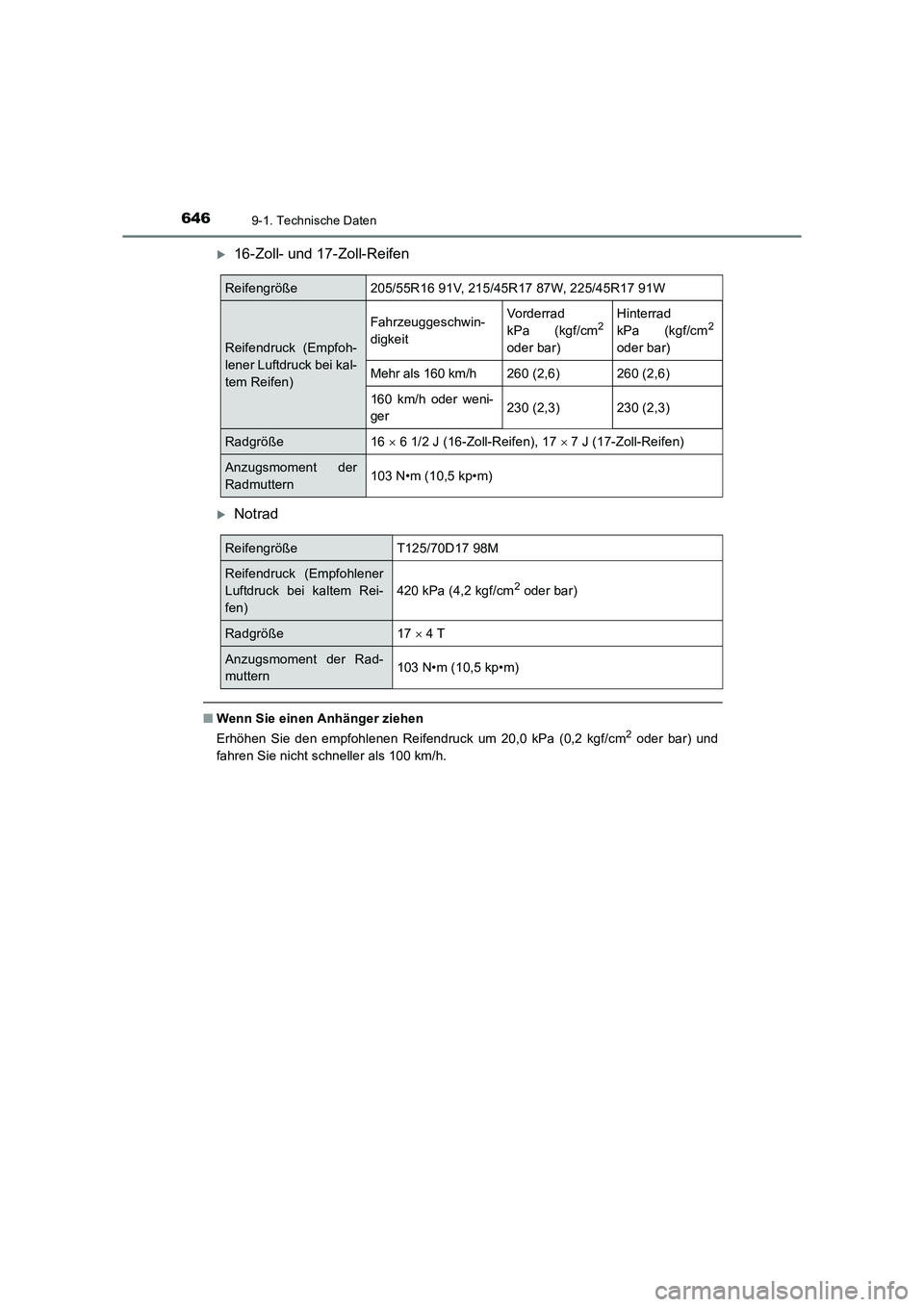

6469-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12K55M)
X16-Zoll- und 17-Zoll-Reifen
XNotrad
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
Reifengröße205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160 km/h260 (2,6)260 (2,6)
160 km/h oder weni-
ger230 (2,3)230 (2,3)
Radgröße16 × 6 1/2 J (16-Zoll-Reifen), 17 × 7 J (17-Zoll-Reifen)
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck (Empfohlener
Luftdruck bei kaltem Rei-
fen)
420 kPa (4,2 kgf/cm2 oder bar)
Radgröße17 × 4 T
Anzugsmoment der Rad-
muttern103 N•m (10,5 kp•m)

647
9

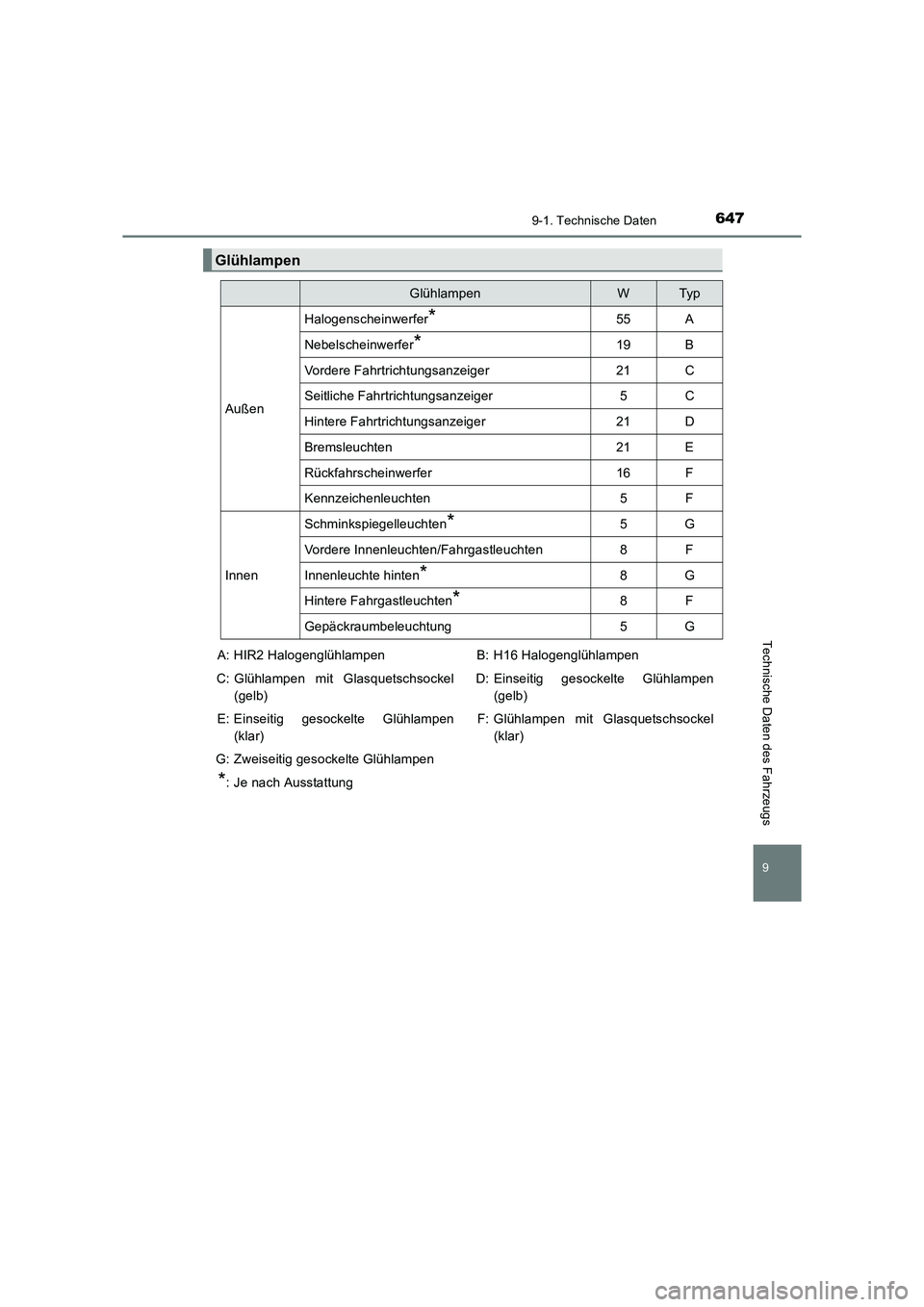

9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)
Glühlampen
GlühlampenWTyp
Außen
Halogenscheinwerfer*55A
Nebelscheinwerfer*19B
Vordere Fahrtrichtungsanzeiger21C
Seitliche Fahrtrichtungsanzeiger5C
Hintere Fahrtrichtungsanzeiger21D
Bremsleuchten21E
Rückfahrscheinwerfer16F
Kennzeichenleuchten5F
Innen
Schminkspiegelleuchten*5G
Vordere Innenleuchten/Fahrgastleuchten8F
Innenleuchte hinten*8G
Hintere Fahrgastleuchten*8F
Gepäckraumbeleuchtung5G
A: HIR2 Halogenglühlampen
C: Glühlampen mit Glasquetschsockel (gelb)
E: Einseitig gesockelte Glühlampen (klar)
G: Zweiseitig gesockelte Glühlampen
*: Je nach Ausstattung B: H16 Halogenglühlampen
D: Einseitig gesockelte Glühlampen (gelb)
F: Glühlampen mit Glasquetschsockel (klar)

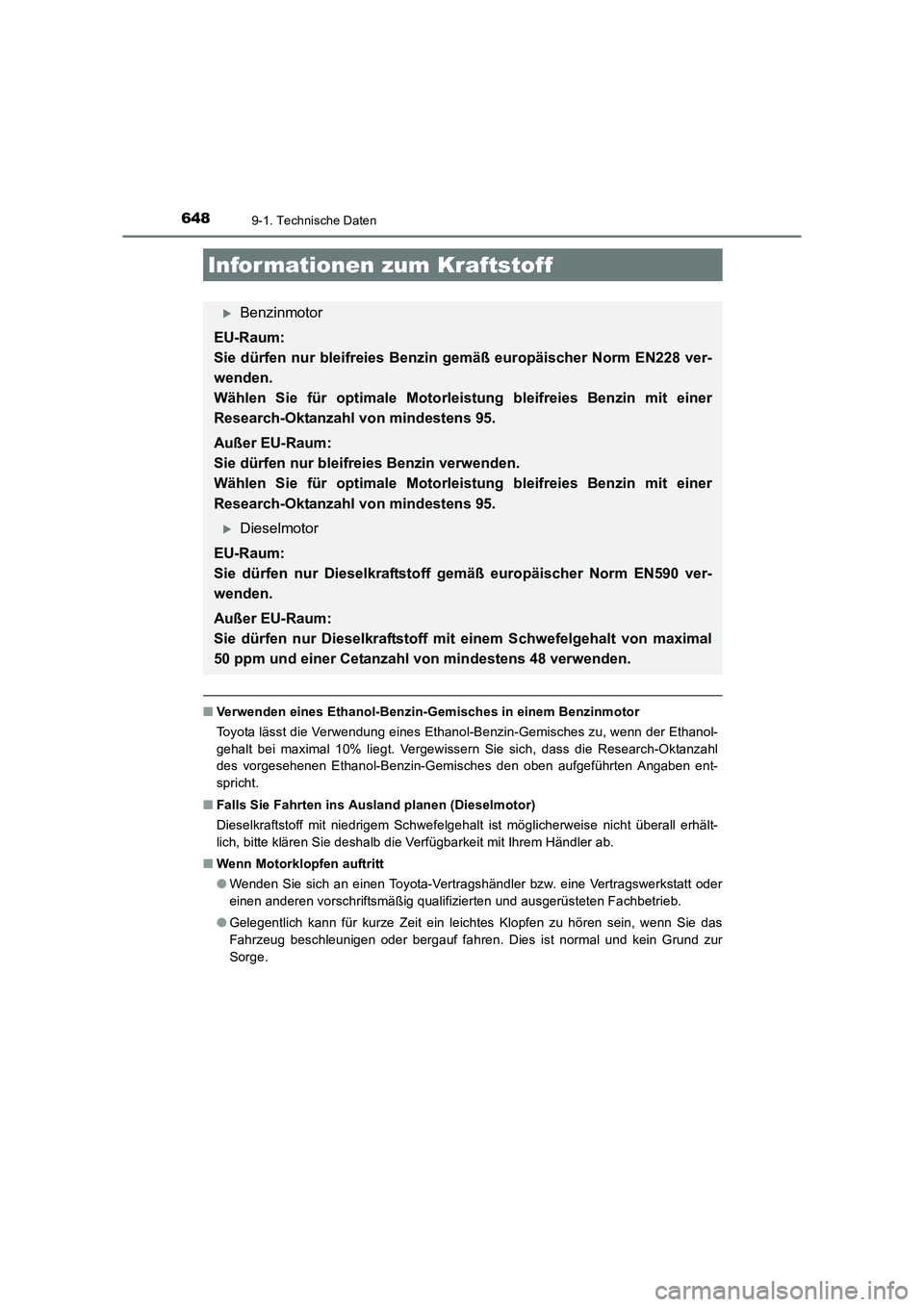

6489-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12K55M)
■Verwenden eines Ethanol-Benzin-Gemisches in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Research-Oktanzahl
des vorgesehenen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben ent-
spricht.
■ Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit mit Ihrem Händler ab.
■ Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und kein Grund zur
Sorge.
Infor mationen zum Kraftstoff
XBenzinmotor
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß europäischer Norm EN228 ver-
wenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
XDieselmotor
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß europäischer Norm EN590 ver-
wenden.
Außer EU-Raum:
Sie dürfen nur Dieselkraftstoff mit einem Schwefelgehalt von maximal
50 ppm und einer Cetanzahl von mindestens 48 verwenden.

649
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
UK_AURIS_Touring_Sports_EM (OM12K55M)

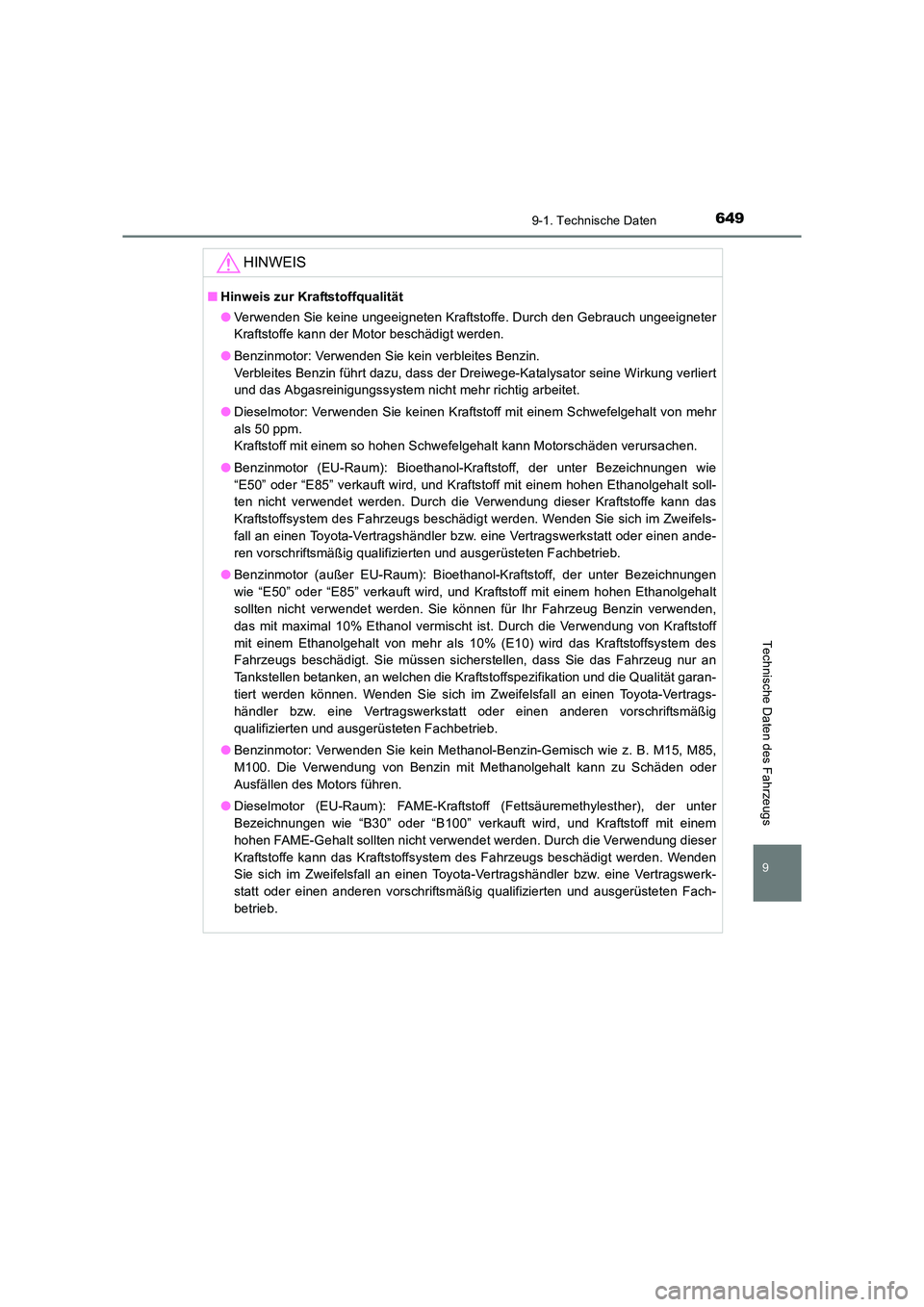

HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Durch den Gebrauch ungeeigneter
Kraftstoffe kann der Motor beschädigt werden.
● Benzinmotor: Verwenden Sie kein verbleites Benzin.
Verbleites Benzin führt dazu, dass der Dreiwege-Katalysator seine Wirkung verliert
und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● Dieselmotor: Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr
als 50 ppm.
Kraftstoff mit einem so hohen Schwefelgehalt kann Motorschäden verursachen.
● Benzinmotor (EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt soll-
ten nicht verwendet werden. Durch die Verwendung dieser Kraftstoffe kann das
Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Benzinmotor (außer EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen
wie “E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt
sollten nicht verwendet werden. Sie können für Ihr Fahrzeug Benzin verwenden,
das mit maximal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff
mit einem Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an
Tankstellen betanken, an welchen die Kraftstoffspezifikation und die Qualität garan-
tiert werden können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Benzinmotor: Verwenden Sie kein Methanol-Benzin-Gemisch wie z. B. M15, M85,
M100. Die Verwendung von Benzin mit Methanolgehalt kann zu Schäden oder
Ausfällen des Motors führen.
● Dieselmotor (EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Durch die Verwendung dieser
Kraftstoffe kann das Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden
Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.

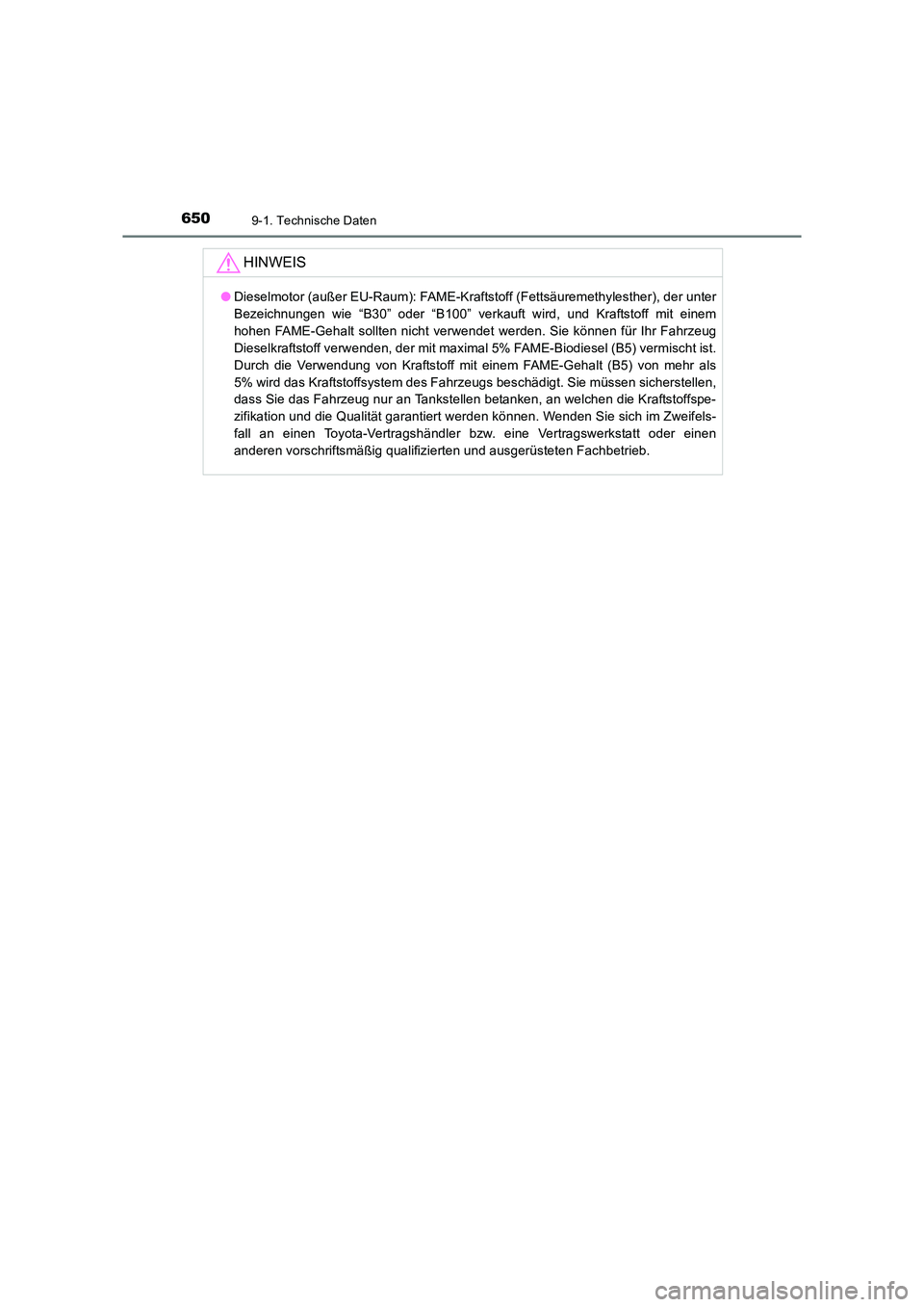

6509-1. Technische Daten
UK_AURIS_Touring_Sports_EM (OM12K55M)
HINWEIS
●Dieselmotor (außer EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Sie können für Ihr Fahrzeug
Dieselkraftstoff verwenden, der mit maximal 5% FAME-Biodiesel (B5) vermischt ist.
Durch die Verwendung von Kraftstoff mit einem FAME-Gehalt (B5) von mehr als
5% wird das Kraftstoffsystem des Fahrzeugs beschädigt. Sie müssen sicherstellen,
dass Sie das Fahrzeug nur an Tankstellen betanken, an welchen die Kraftstoffspe-
zifikation und die Qualität garantiert werden können. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
