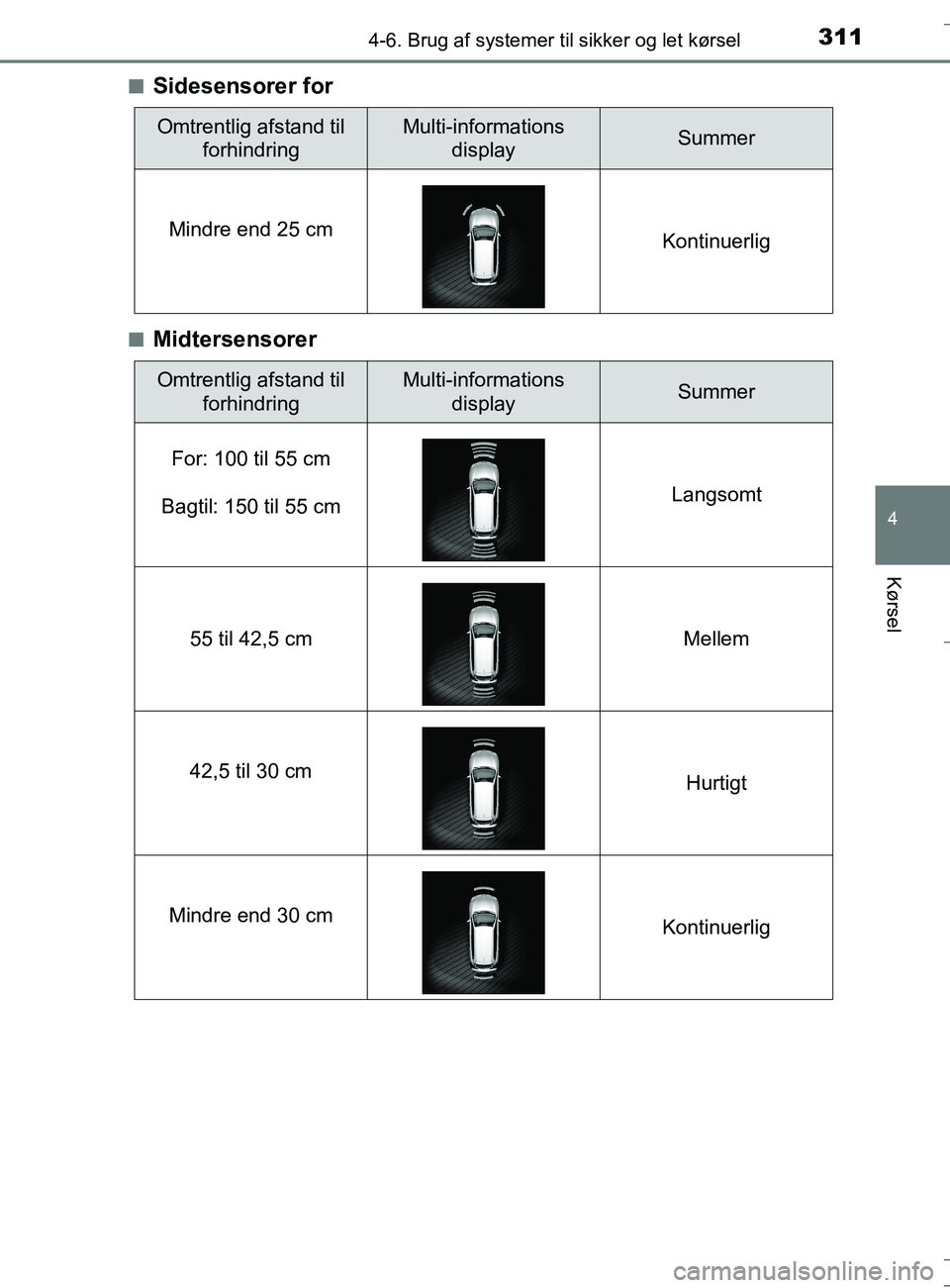

Page 311 of 664

3114-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
4
Kørsel
nSidesensorer for
nMidtersensorer
Omtrentlig afstand til forhindringMulti-informations displaySummer
Mindre end 25 cm Kontinuerlig
Omtrentlig afstand til
forhindringMulti-informations displaySummer
For: 100 til 55 cm
Bagtil: 150 til 55 cm Langsomt
55 til 42,5 cm Mellem
42,5 til 30 cm Hurtigt
Mindre end 30 cm Kontinuerlig
OM12L13DK_Auris TS.book Page 311 Thursday, October 27, 2016 4:33 PM

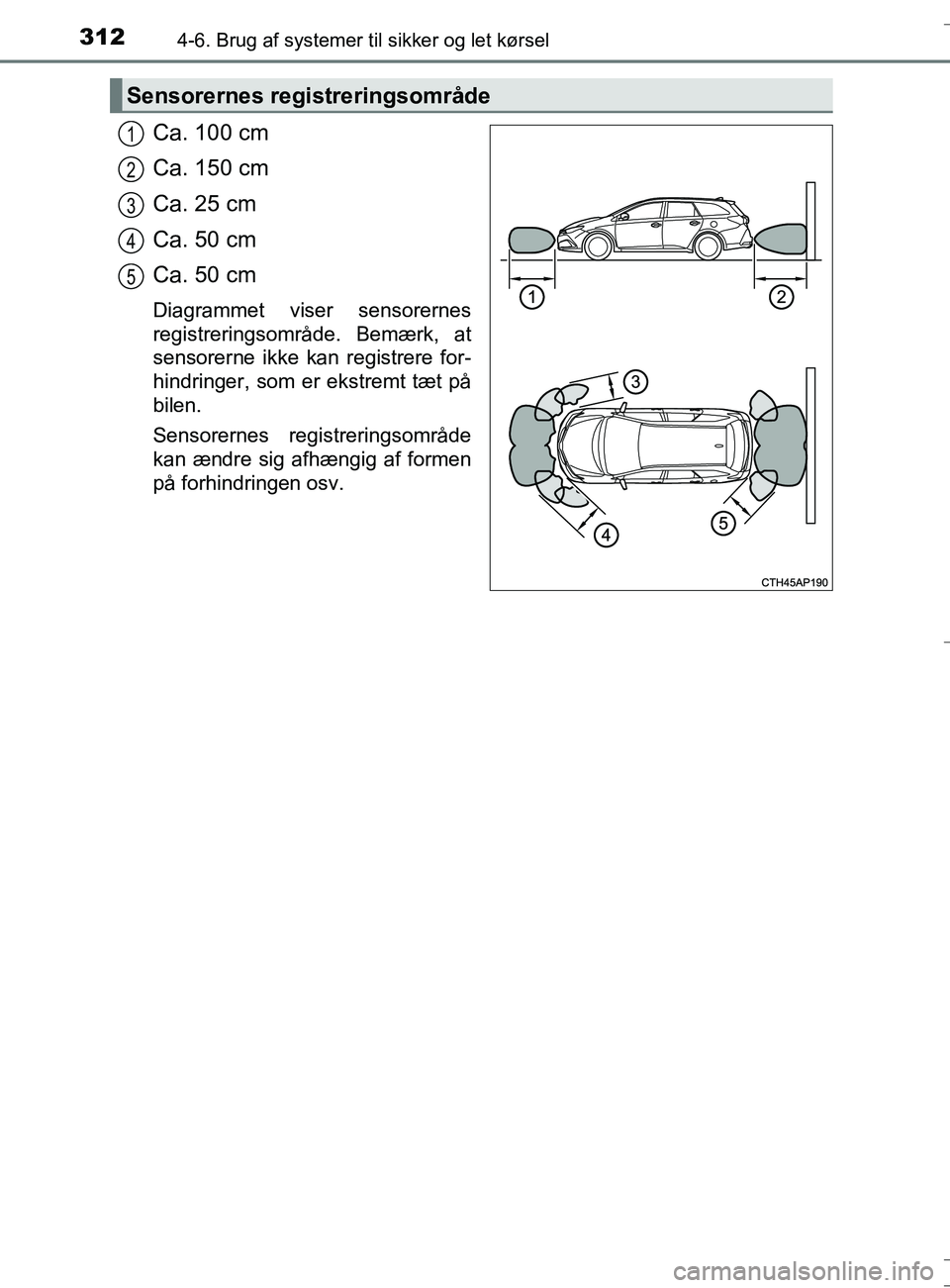

Page 312 of 664

3124-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
Ca. 100 cm
Ca. 150 cm
Ca. 25 cm
Ca. 50 cm
Ca. 50 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
sensorerne ikke kan registrere for-
hindringer, som er ekstremt tæt på
bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på forhindringen osv.
Sensorernes registreringsområde
1
2
3
4
5
OM12L13DK_Auris TS.book Page 312 Thursday, October 27, 2016 4:33 PM

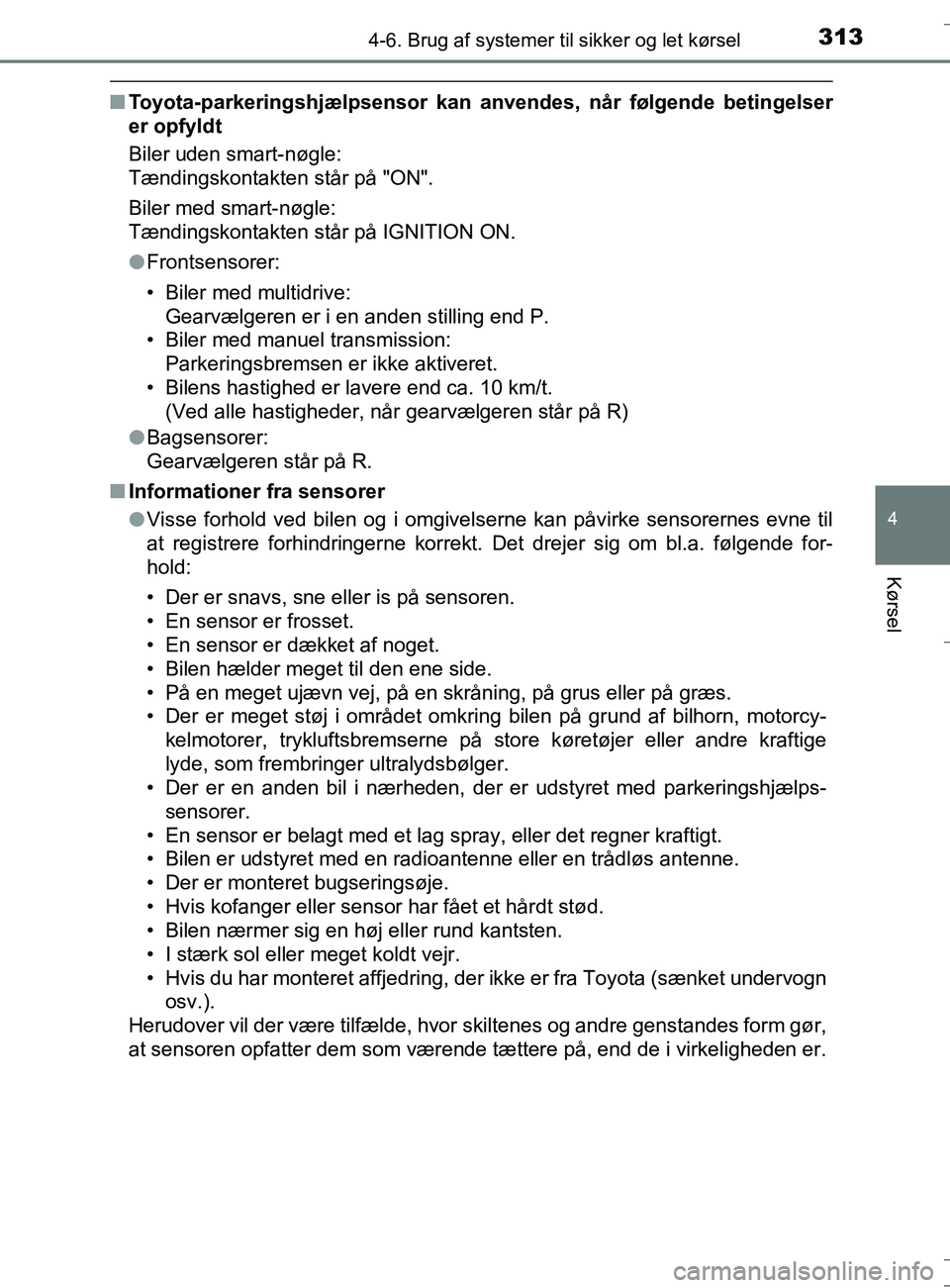

Page 313 of 664

3134-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
4
Kørsel
nToyota-parkeringshjælpsensor kan an vendes, når følgende betingelser
er opfyldt
Biler uden smart-nøgle:
Tændingskontakten står på "ON".
Biler med smart-nøgle:
Tændingskontakten står på IGNITION ON.
l Frontsensorer:
• Biler med multidrive:
Gearvælgeren er i en anden stilling end P.
• Biler med manuel transmission: Parkeringsbremsen er ikke aktiveret.
• Bilens hastighed er lavere end ca. 10 km/t. (Ved alle hastigheder, når gearvælgeren står på R)
l Bagsensorer:
Gearvælgeren står på R.
n Informationer fra sensorer
lVisse forhold ved bilen og i omgivelserne kan påvirke sensorernes evne til
at registrere forhindringerne korrekt. Det drejer sig om bl.a. følgende for-
hold:
• Der er snavs, sne eller is på sensoren.
• En sensor er frosset.
• En sensor er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på\
græs.
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy- kelmotorer, trykluftsbremserne på store køretøjer eller andre kraftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkeringshjælps- sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftigt.
• Bilen er udstyret med en radioantenne eller en trådløs antenne.
• Der er monteret bugseringsøje.
• Hvis kofanger eller sensor har fået et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr.
• Hvis du har monteret affjedring, der ikke er fra Toyota (sænket undervogn
osv.).
Herudover vil der være tilfælde, hvor skiltenes og andre genstandes form gør,
at sensoren opfatter dem som værende tættere på, end de i virkeligheden er.
OM12L13DK_Auris TS.book Page 313 Thursday, October 27, 2016 4:33 PM

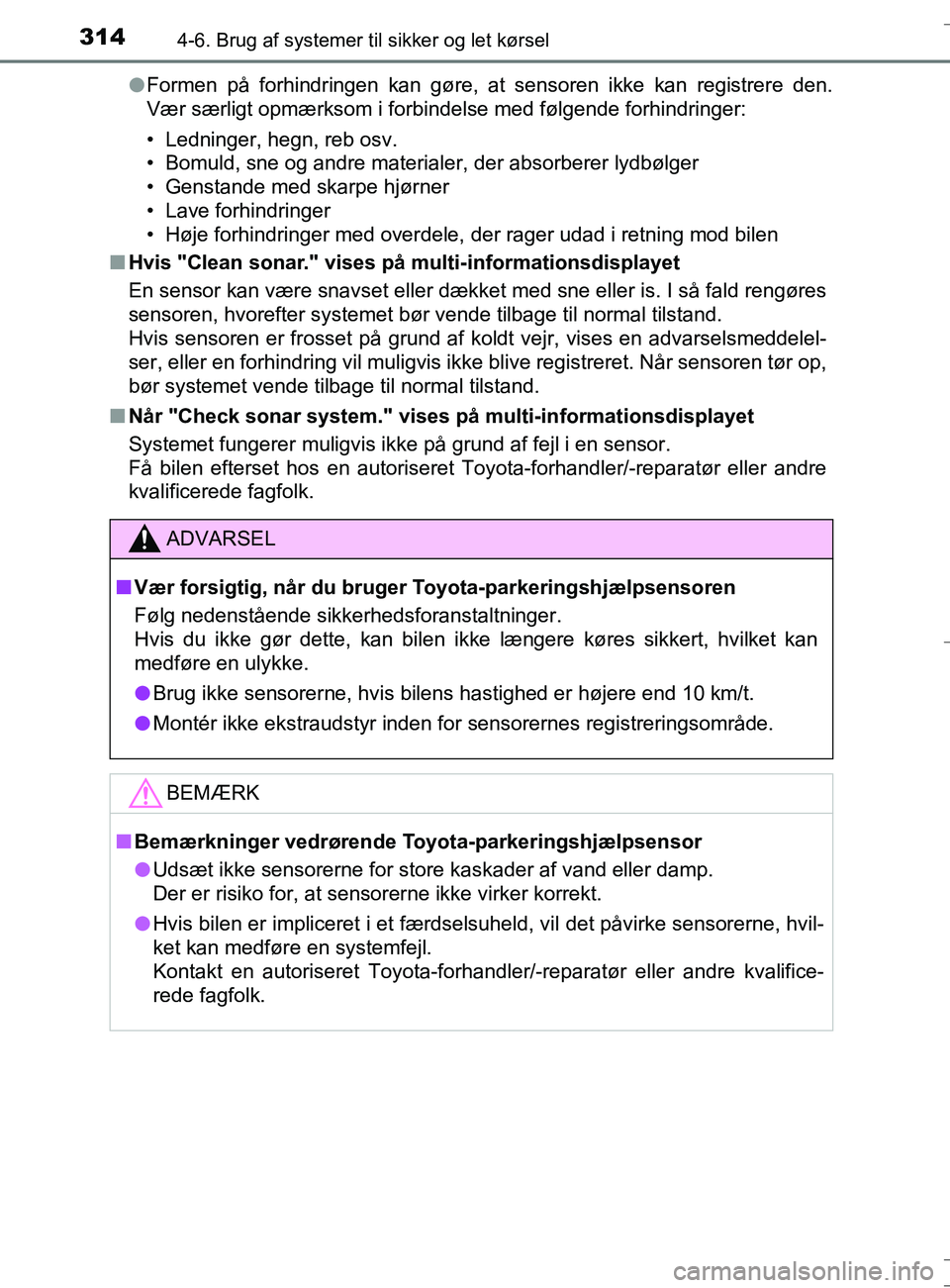

Page 314 of 664

3144-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TSl
Formen på forhindringen kan gøre, at sensoren ikke kan registrere den.
Vær særligt opmærksom i forbindel se med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre materialer, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdele, der rager udad i retning mod bilen
n Hvis "Clean sonar." vises på multi-informationsdisplayet
En sensor kan være snavset eller dækket med sne eller is. I så fald rengøres
sensoren, hvorefter systemet bør vende tilbage til normal tilstand.
Hvis sensoren er frosset på grund af koldt vejr, vises en advarselsmeddelel-
ser, eller en forhindring vil muligvis ikke blive registreret. Når sensoren tør op,
bør systemet vende tilbage til normal tilstand.
n Når "Check sonar system." vises på multi-informationsdisplayet
Systemet fungerer muligvis ikke på grund af fejl i en sensor.
Få bilen efterset hos en autoriseret Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
ADVARSEL
n Vær forsigtig, når du bruger Toyota-parkeringshjælpsensoren
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan bilen ikke længere køres sikkert, hvilket kan
medføre en ulykke.
l Brug ikke sensorerne, hvis bil ens hastighed er højere end 10 km/t.
l Montér ikke ekstraudstyr inden for sensorernes registreringsområde.
BEMÆRK
nBemærkninger vedrørende To yota-parkeringshjælpsensor
l Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
l Hvis bilen er impliceret i et færdselsuheld, vil det påvirke sensorerne, hvil-
ket kan medføre en systemfejl.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
OM12L13DK_Auris TS.book Page 314 Thursday, October 27, 2016 4:33 PM

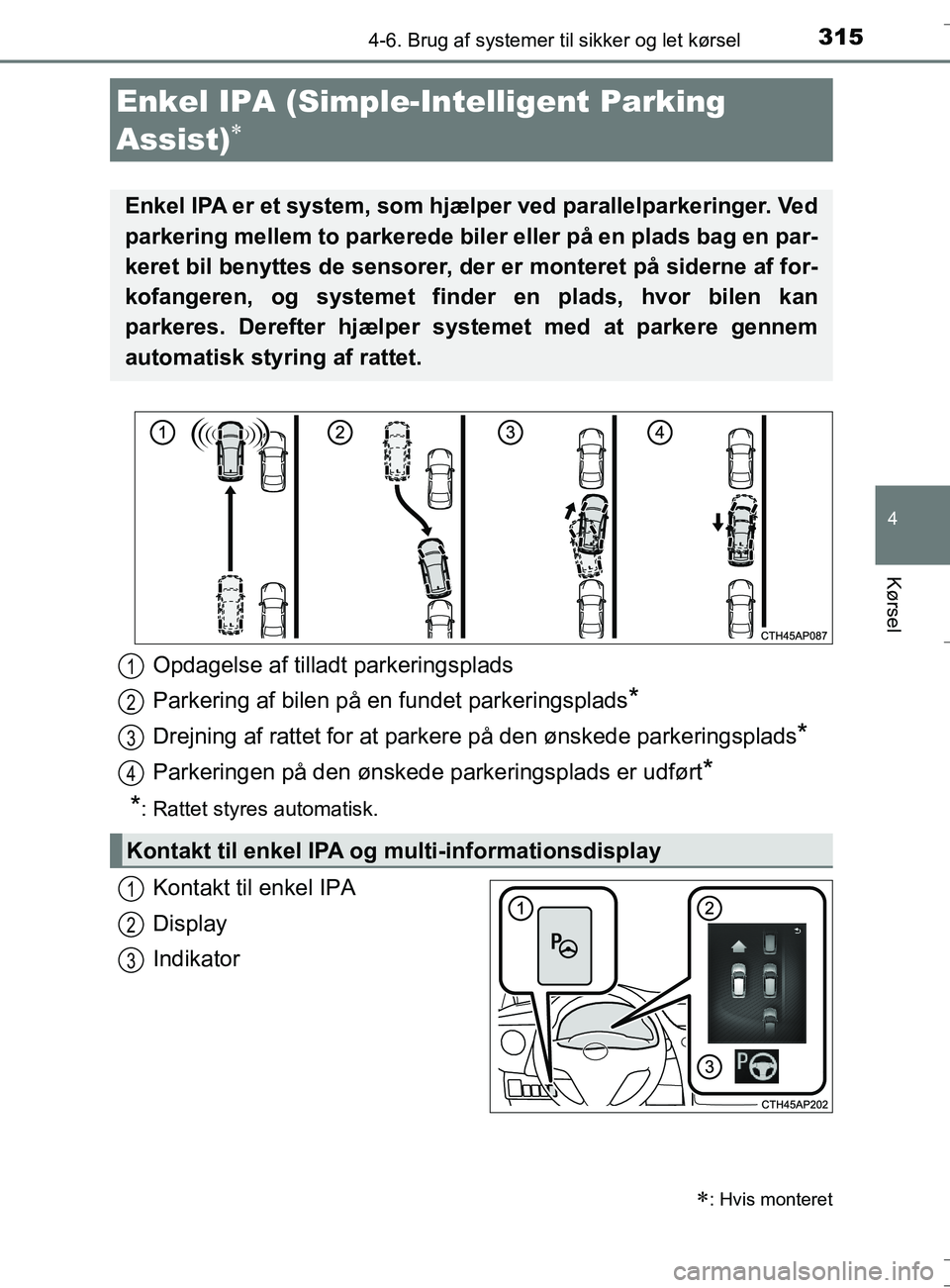

Page 315 of 664

3154-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
4
Kørsel
Kontakt til enkel IPA
Display
Indikator
Enkel IPA (Simple-Intelligent Parking
Assist)
: Hvis monteret
Enkel IPA er et system, som hjælper ved parallelparkeringer. Ved
parkering mellem to parkerede biler eller på en plads bag en par-
keret bil benyttes de sensorer, der er monteret på siderne af for-
kofangeren, og systemet finder en plads, hvor bilen kan
parkeres. Derefter hjælper sys temet med at parkere gennem
automatisk styring af rattet.
Opdagelse af tilladt parkeringsplads
Parkering af bilen på en fundet parkeringsplads
*
Drejning af rattet for at parkere på den ønskede parkeringsplads*
Parkeringen på den ønskede parkeringsplads er udført*
*
: Rattet styres automatisk.
Kontakt til enkel IPA og multi-informationsdisplay
1
2
3
4
1
2
3
OM12L13DK_Auris TS.book Page 315 Thursday, October 27, 2016 4:33 PM

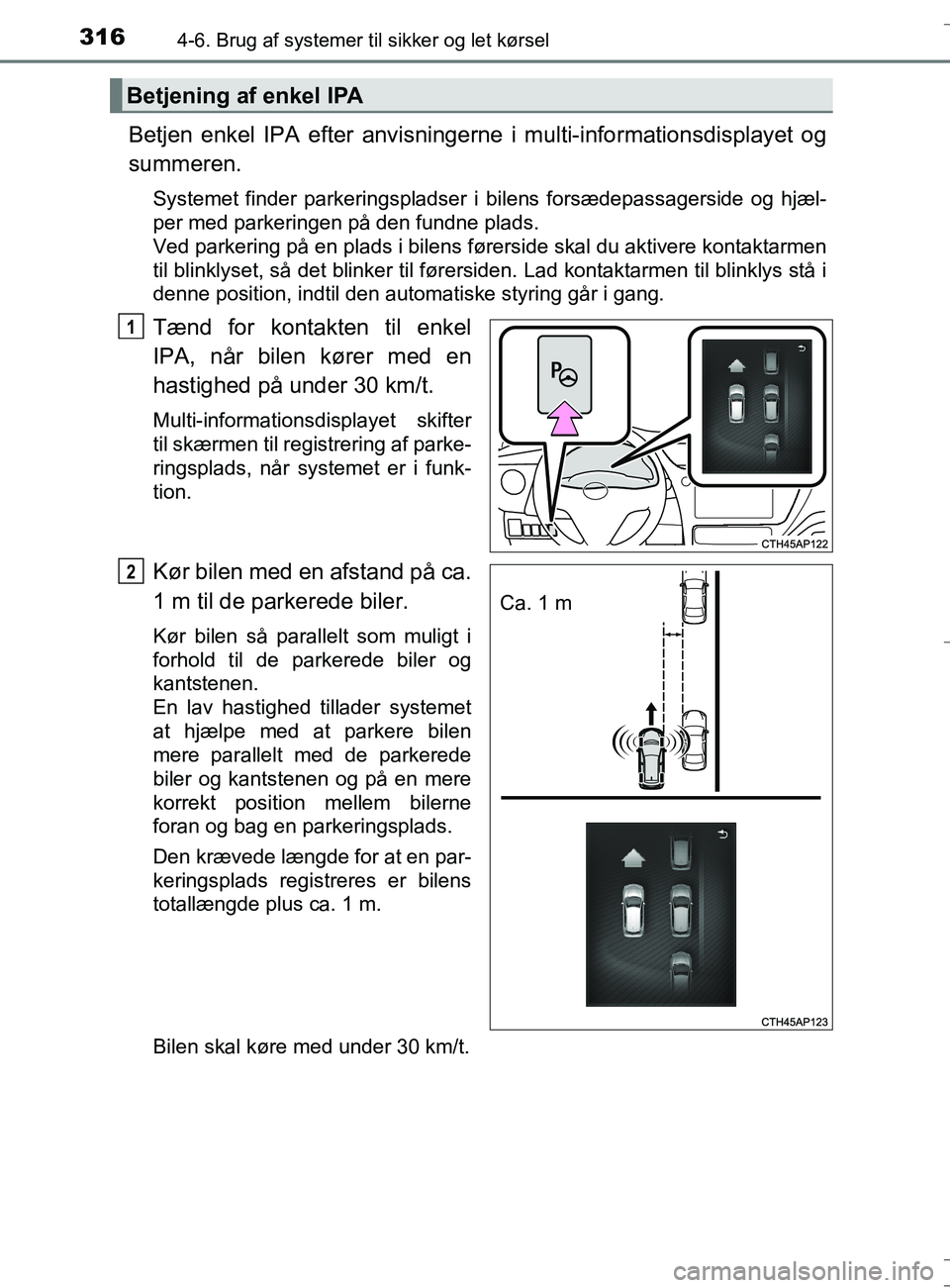

Page 316 of 664

3164-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
Betjen enkel IPA efter anvisningerne i multi-informationsdisplayet og
summeren.
Systemet finder parkeringspladser i bilens forsædepassagerside og hjæl-
per med parkeringen på den fundne plads.
Ved parkering på en plads i bilens føre rside skal du aktivere kontaktarmen
til blinklyset, så det blinker til førersiden. Lad kontaktarmen ti\
l blinklys stå i
denne position, indtil den automatiske styring går i gang.
Tænd for kontakten til enkel
IPA, når bilen kører med en
hastighed på under 30 km/t.
Multi-informationsdisplayet skifter
til skærmen til registrering af parke-
ringsplads, når systemet er i funk-
tion.
Kør bilen med en afstand på ca.
1 m til de parkerede biler.
Kør bilen så parallelt som muligt i
forhold til de parkerede biler og
kantstenen.
En lav hastighed tillader systemet
at hjælpe med at parkere bilen
mere parallelt med de parkerede
biler og kantstenen og på en mere
korrekt position mellem bilerne
foran og bag en parkeringsplads.
Den krævede længde for at en par-
keringsplads registreres er bilens
totallængde plus ca. 1 m.
Bilen skal køre med under 30 km/t.
Betjening af enkel IPA
1
Ca. 1 m
2
OM12L13DK_Auris TS.book Page 316 Thursday, October 27, 2016 4:33 PM
Page 317 of 664

3174-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
4
Kørsel

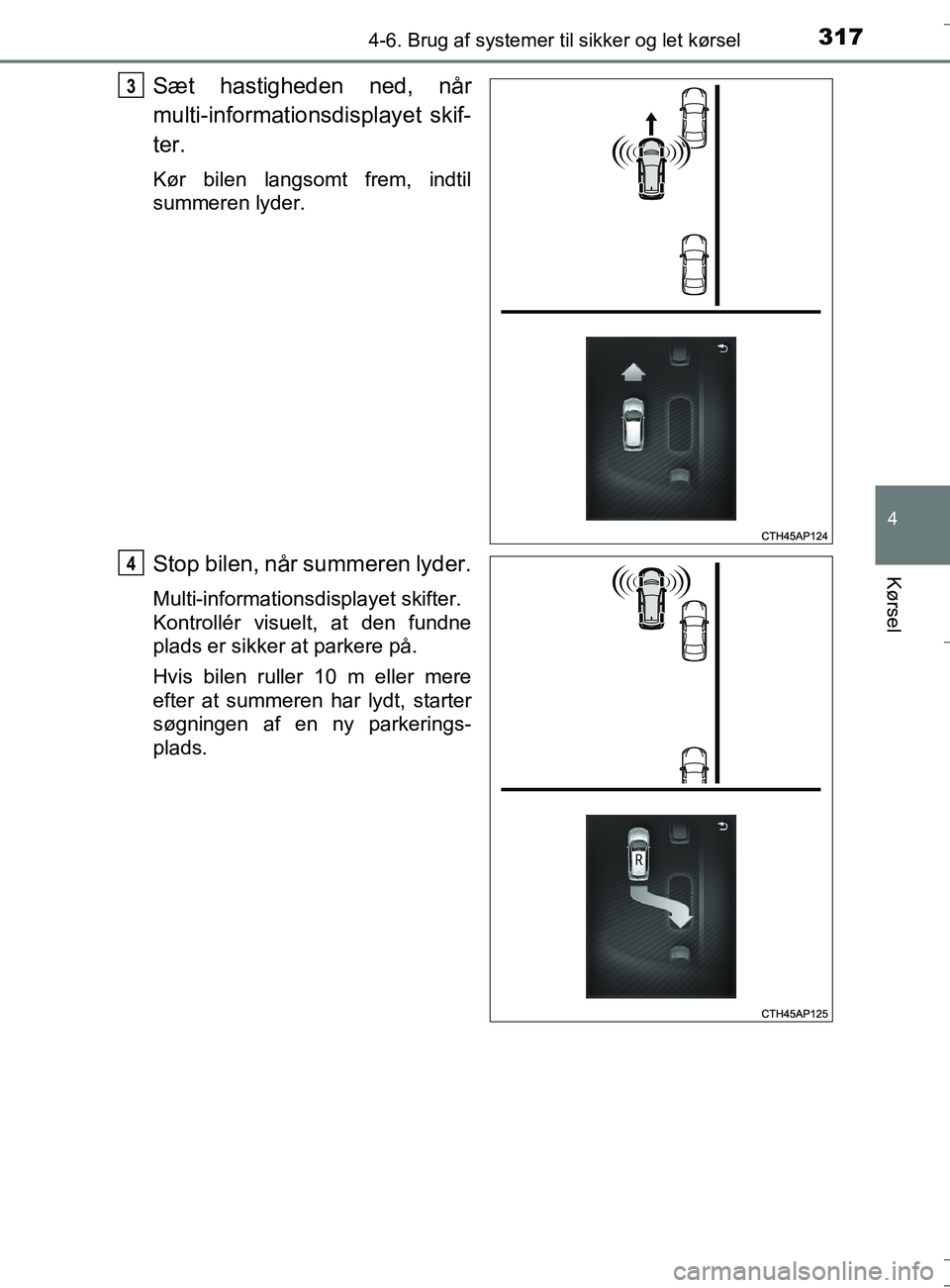

Sæt hastigheden ned, når
multi-informationsdisplayet skif-
ter.
Kør bilen langsomt frem, indtil
summeren lyder.
Stop bilen, når summeren lyder.
Multi-informationsdisplayet skifter.
Kontrollér visuelt, at den fundne
plads er sikker at parkere på.
Hvis bilen ruller 10 m eller mere
efter at summeren har lydt, starter
søgningen af en ny parkerings-
plads.
3
4
OM12L13DK_Auris TS.book Page 317 Thursday, October 27, 2016 4:33 PM

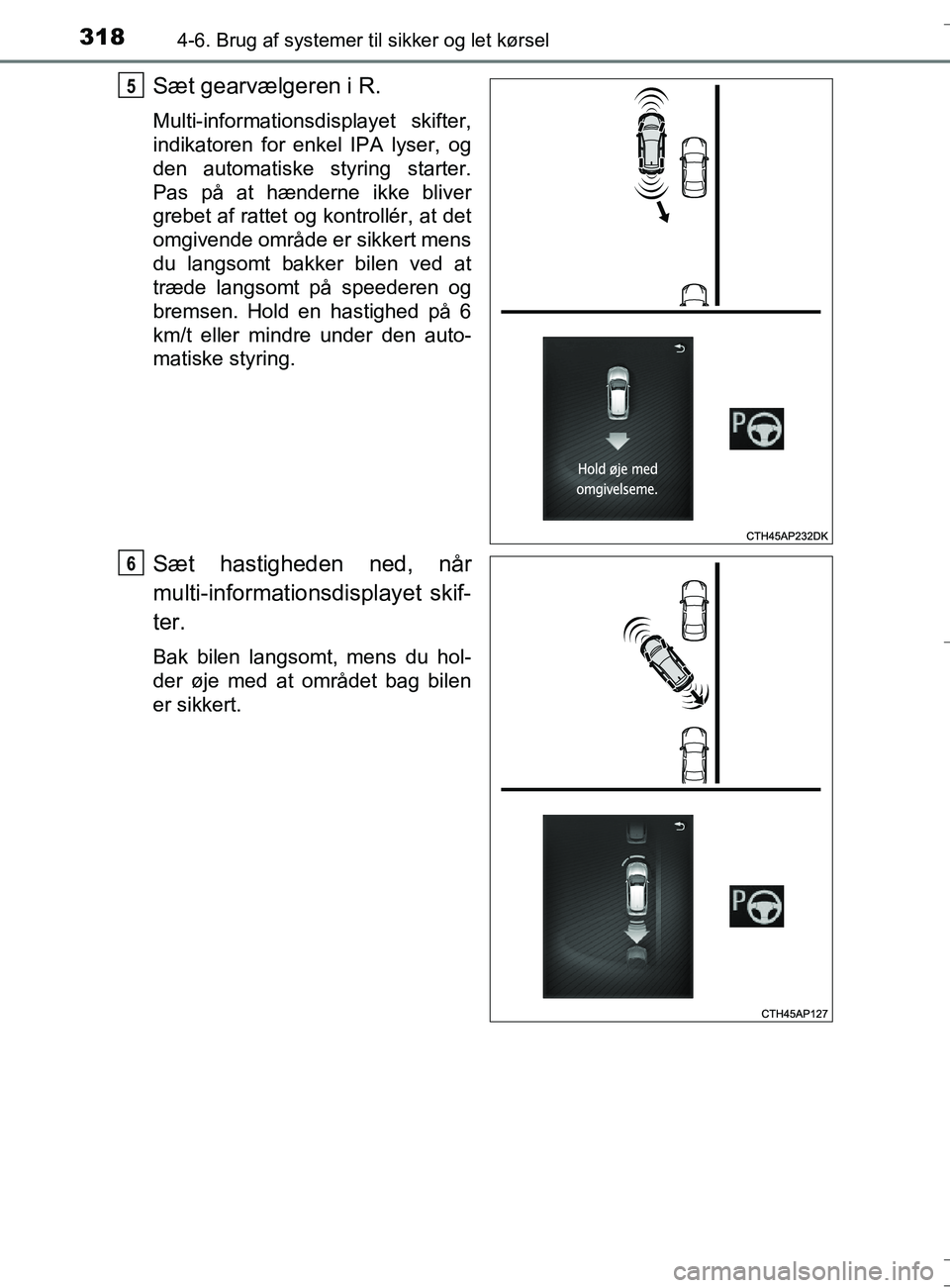

Page 318 of 664

3184-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
Sæt gearvælgeren i R.
Multi-informationsdisplayet skifter,
indikatoren for enkel IPA lyser, og
den automatiske styring starter.
Pas på at hænderne ikke bliver
grebet af rattet og kontrollér, at det
omgivende område er sikkert mens
du langsomt bakker bilen ved at
træde langsomt på speederen og
bremsen. Hold en hastighed på 6
km/t eller mindre under den auto-
matiske styring.
Sæt hastigheden ned, når
multi-informationsdisplayet skif-
ter.
Bak bilen langsomt, mens du hol-
der øje med at området bag bilen
er sikkert.
5
6
OM12L13DK_Auris TS.book Page 318 Thursday, October 27, 2016 4:33 PM

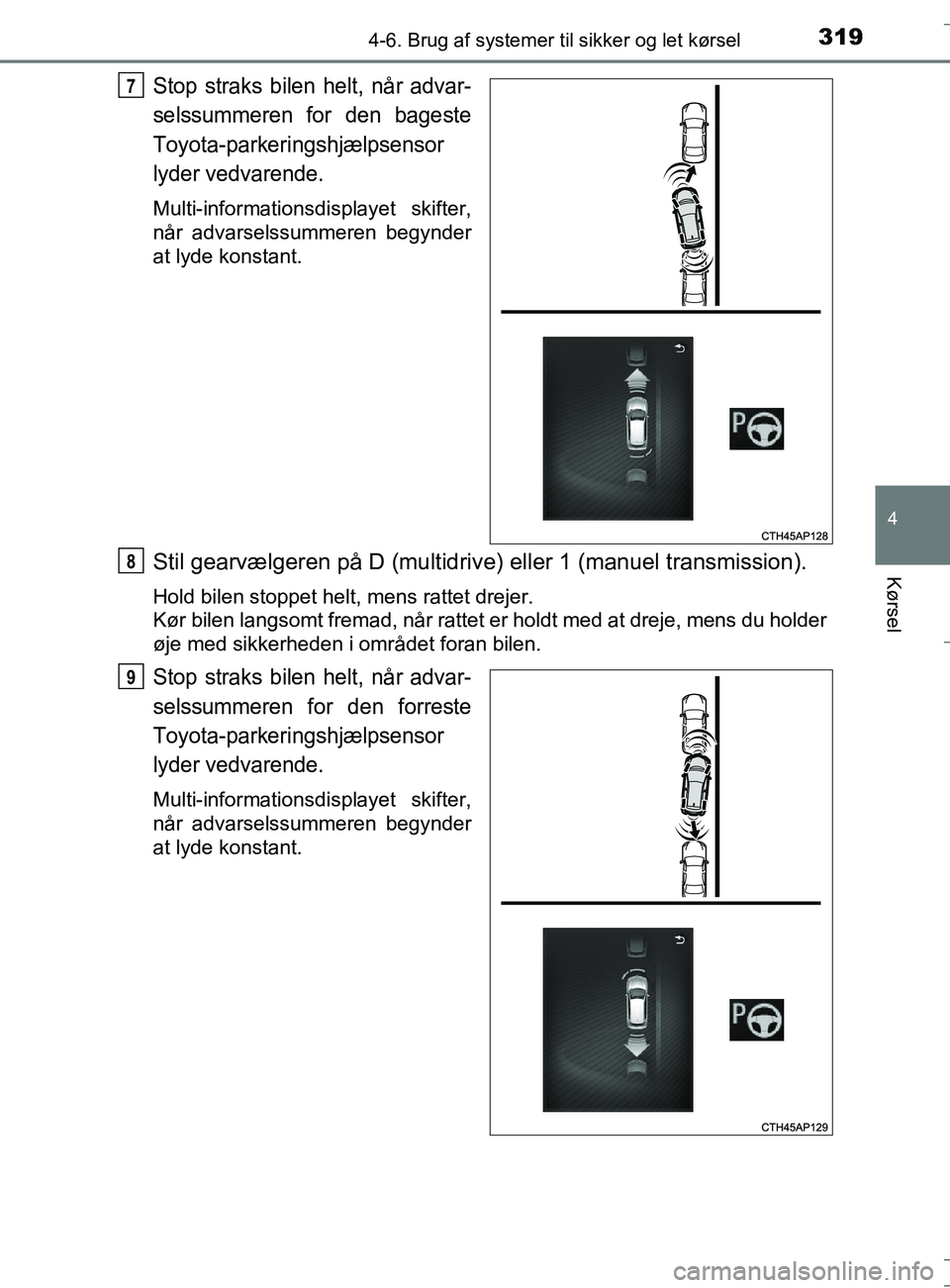

Page 319 of 664

3194-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS
4
Kørsel
Stop straks bilen helt, når advar-
selssummeren for den bageste
Toyota-parkeringshjælpsensor
lyder vedvarende.
Multi-informationsdisplayet skifter,
når advarselssummeren begynder
at lyde konstant.
Stil gearvælgeren på D (multidrive) eller 1 (manuel transmission).
Hold bilen stoppet helt, mens rattet drejer.
Kør bilen langsomt fremad, når rattet er holdt med at dreje, mens du holder
øje med sikkerheden i området foran bilen.
Stop straks bilen helt, når advar-
selssummeren for den forreste
Toyota-parkeringshjælpsensor
lyder vedvarende.
Multi-informationsdisplayet skifter,
når advarselssummeren begynder
at lyde konstant.
7
8
9
OM12L13DK_Auris TS.book Page 319 Thursday, October 27, 2016 4:33 PM
Page 320 of 664

3204-6. Brug af systemer til sikker og let kørsel
OM12L13DK_Auris TS

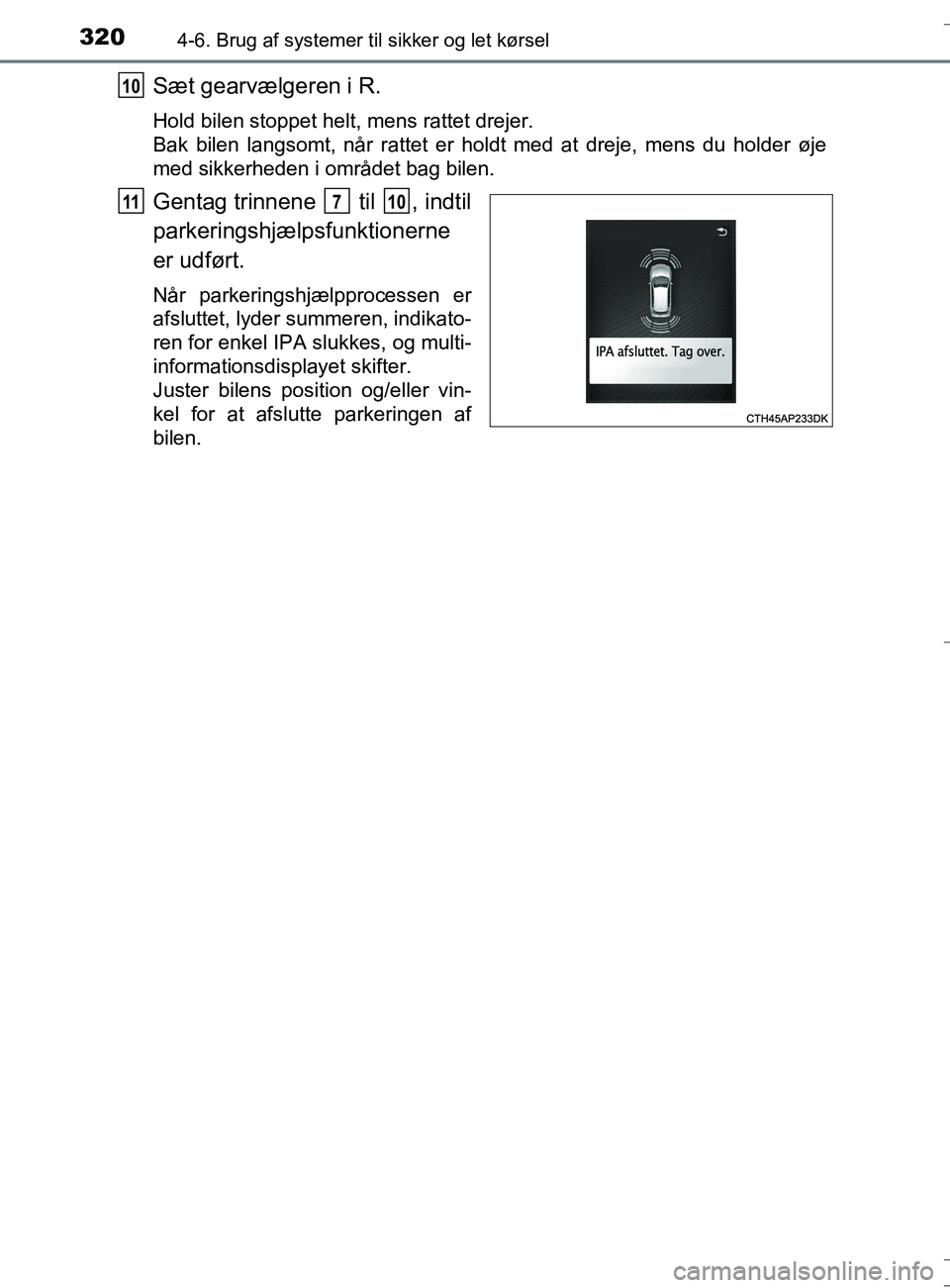

Sæt gearvælgeren i R.
Hold bilen stoppet helt, mens rattet drejer.
Bak bilen langsomt, når rattet er holdt med at dreje, mens du holder øje
med sikkerheden i området bag bilen.
Gentag trinnene til , indtil
parkeringshjælpsfunktionerne
er udført.
Når parkeringshjælpprocessen er
afsluttet, lyder summeren, indikato-
ren for enkel IPA slukkes, og multi-
informationsdisplayet skifter.
Juster bilens position og/eller vin-
kel for at afslutte parkeringen af
bilen.
10
11710
OM12L13DK_Auris TS.book Page 320 Thursday, October 27, 2016 4:33 PM
