TOYOTA AURIS TOURING SPORTS 2016 Brugsanvisning (in Danish)

4717-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje

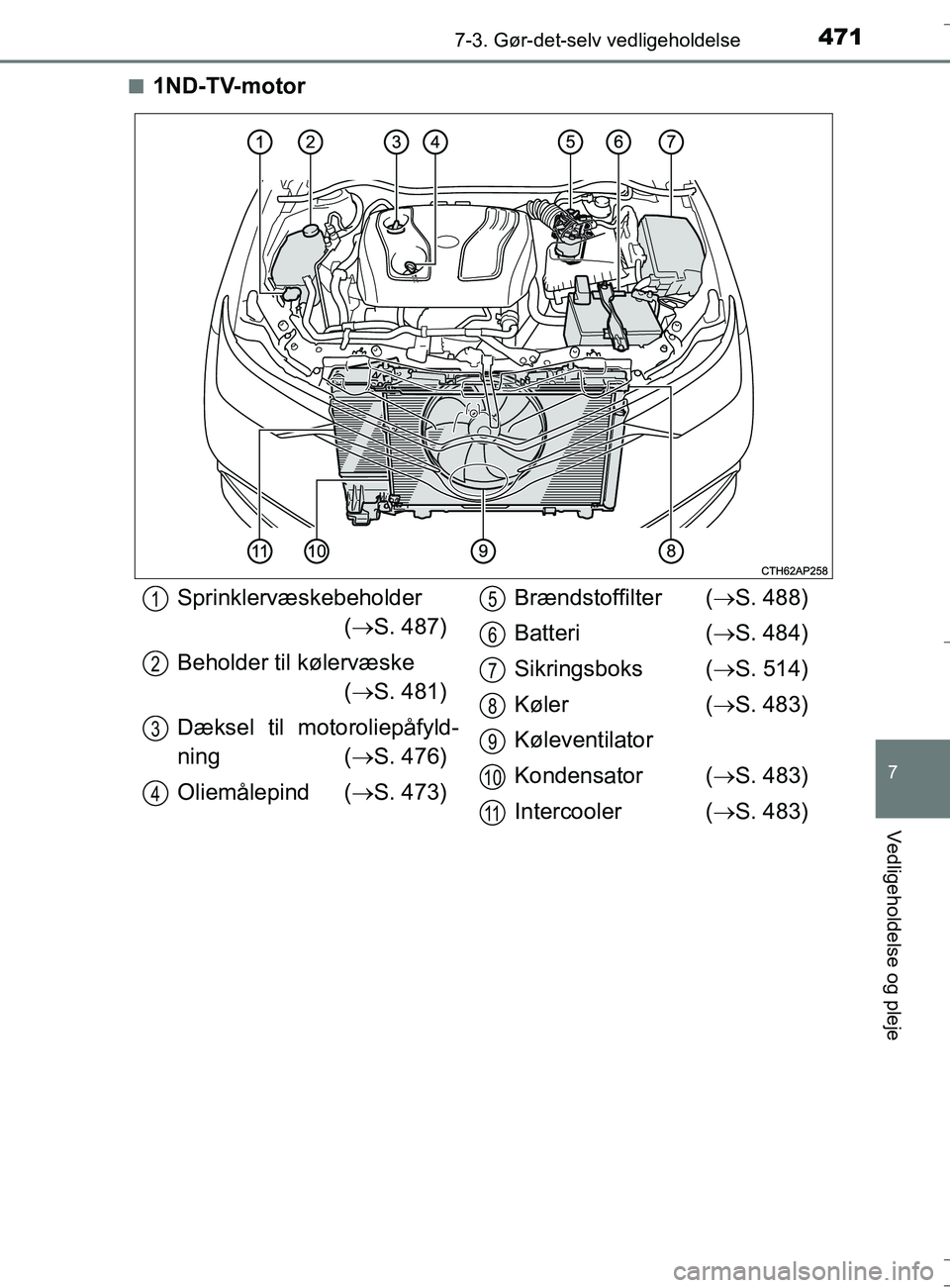

n1ND-TV-motor
Sprinklervæskebeholder( S. 487)
Beholder til kølervæske ( S. 481)
Dæksel til motoroliepåfyld-
ning (S. 476)
Oliemålepind ( S. 473)Brændstoffilter (
S. 488)
Batteri ( S. 484)
Sikringsboks ( S. 514)
Køler ( S. 483)
Køleventilator
Kondensator ( S. 483)
Intercooler ( S. 483)1
2
3
4
5
6
7
8
9
10
11
OM12L13DK_Auris TS.book Page 471 Thursday, October 27, 2016 4:33 PM

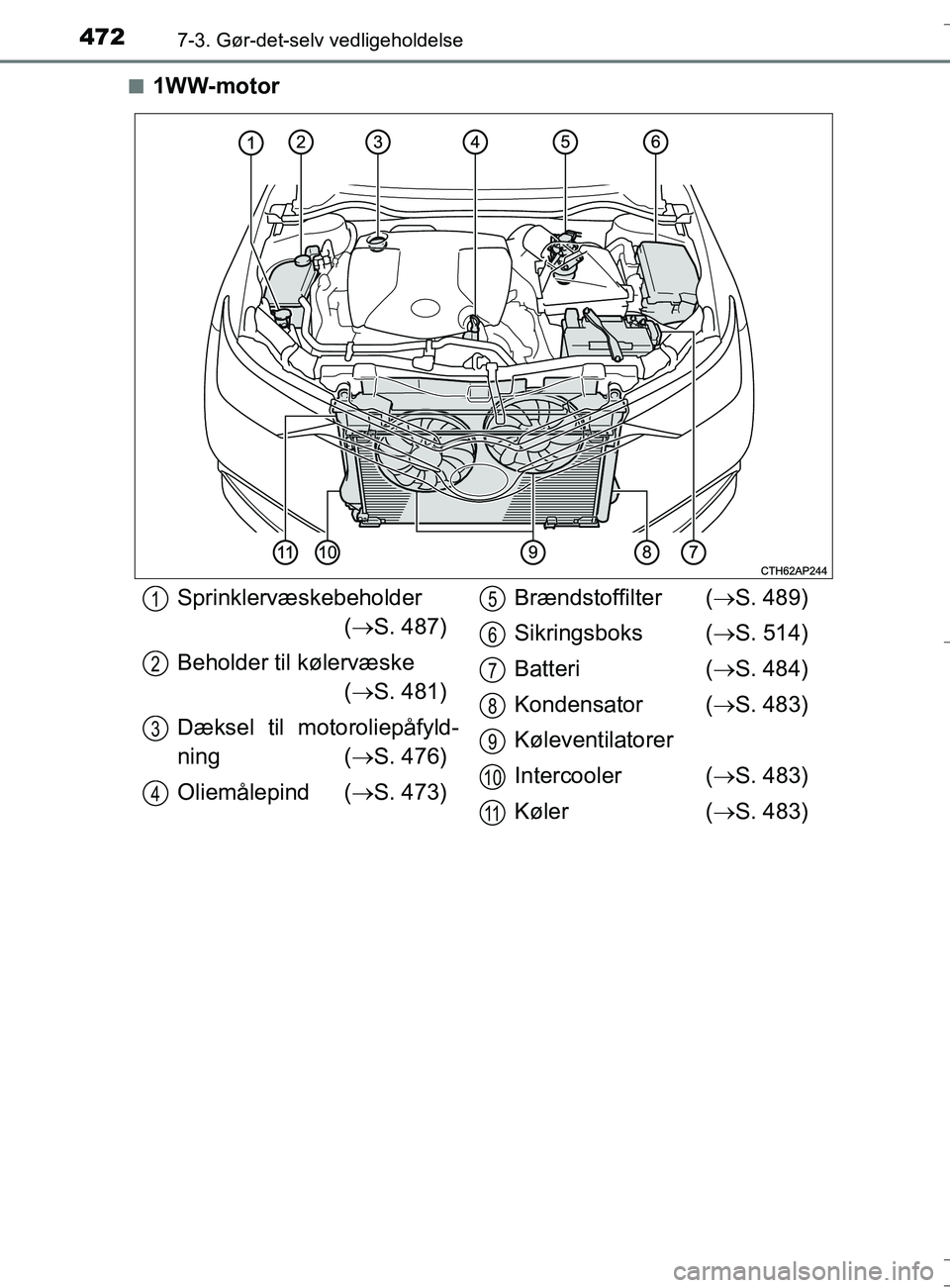

4727-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TSn
1WW-motor
Sprinklervæskebeholder
( S. 487)
Beholder til kølervæske ( S. 481)
Dæksel til motoroliepåfyld-
ning (S. 476)
Oliemålepind ( S. 473)Brændstoffilter (
S. 489)
Sikringsboks ( S. 514)
Batteri ( S. 484)
Kondensator ( S. 483)
Køleventilatorer
Intercooler ( S. 483)
Køler ( S. 483)1
2
3
4
5
6
7
8
9
10
11
OM12L13DK_Auris TS.book Page 472 Thursday, October 27, 2016 4:33 PM

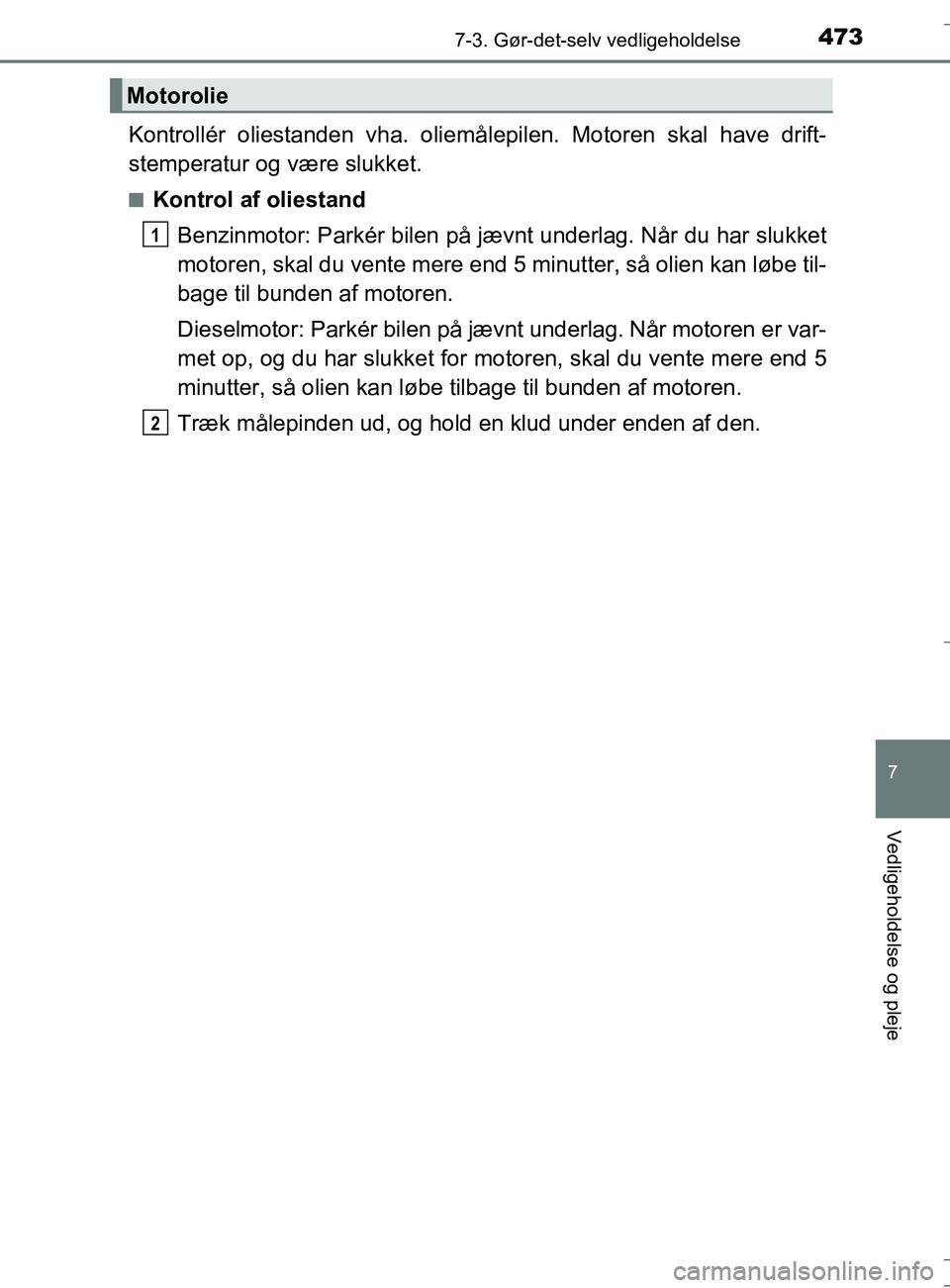

4737-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandBenzinmotor: Parkér bilen på jæ vnt underlag. Når du har slukket
motoren, skal du vente mere end 5 minutter, så olien kan løbe til-
bage til bunden af motoren.
Dieselmotor: Parkér bilen på jævnt underlag. Når motoren er var-
met op, og du har slukket for motoren, skal du vente mere end 5
minutter, så olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Motorolie
1
2
OM12L13DK_Auris TS.book Page 473 Thursday, October 27, 2016 4:33 PM

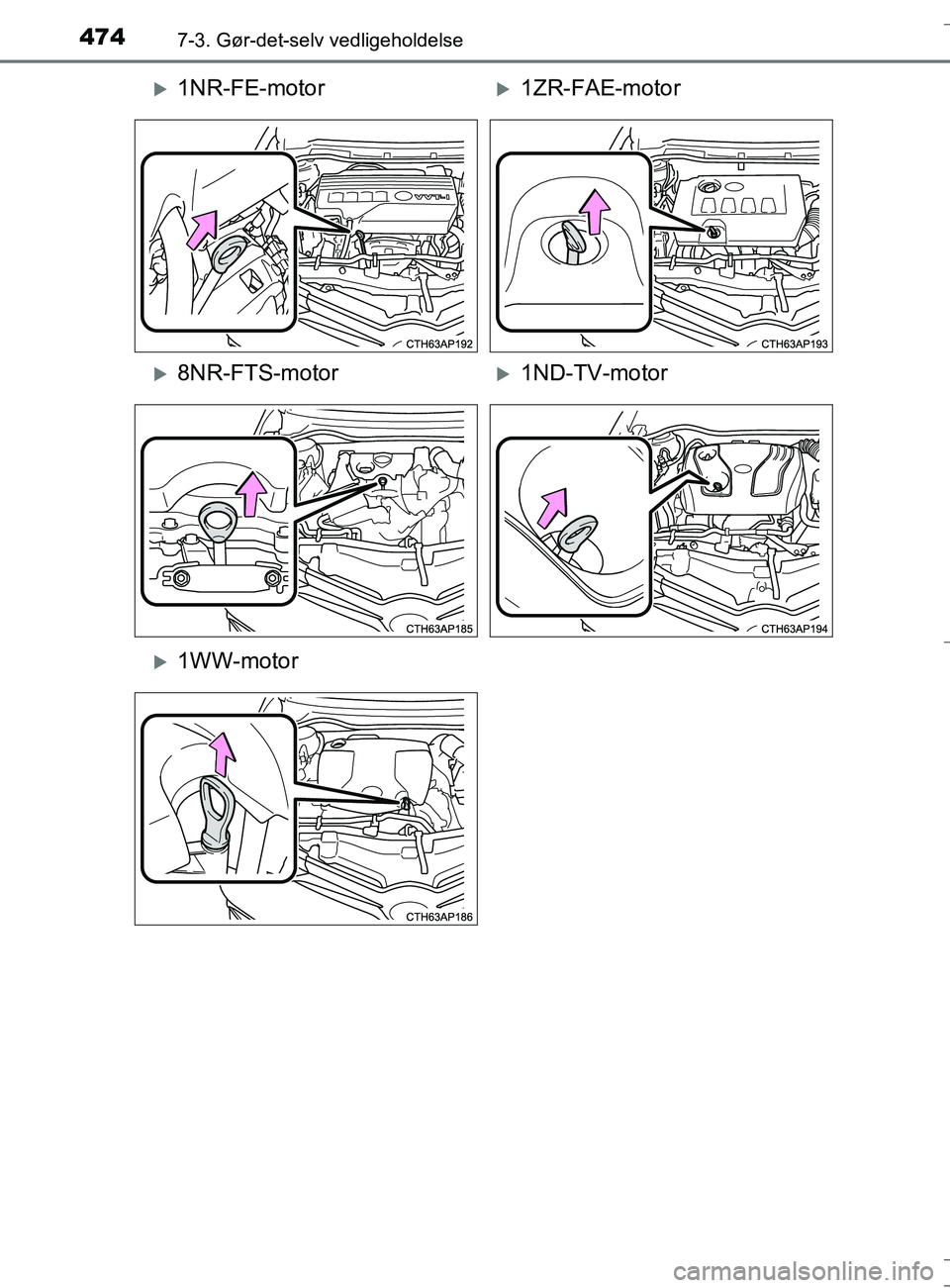

4747-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13DK_Auris TS.book Page 474 Thursday, October 27, 2016 4:33 PM

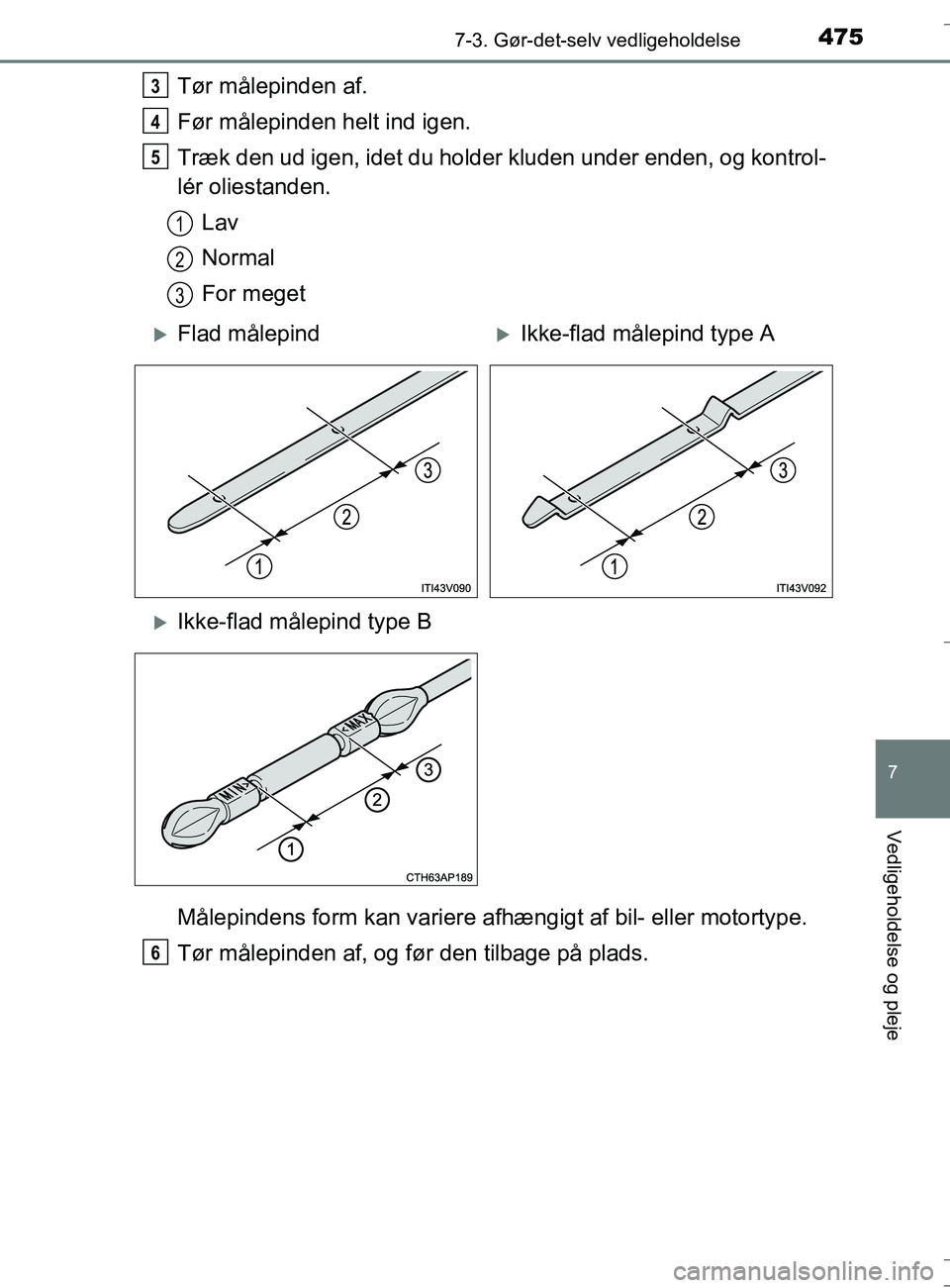

4757-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
Tør målepinden af.
Før målepinden helt ind igen.
Træk den ud igen, idet du holder kluden under enden, og kontrol-
lér oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.3
4
5
1
2
3
Flad målepindIkke-flad målepind type A
Ikke-flad målepind type B
6
OM12L13DK_Auris TS.book Page 475 Thursday, October 27, 2016 4:33 PM

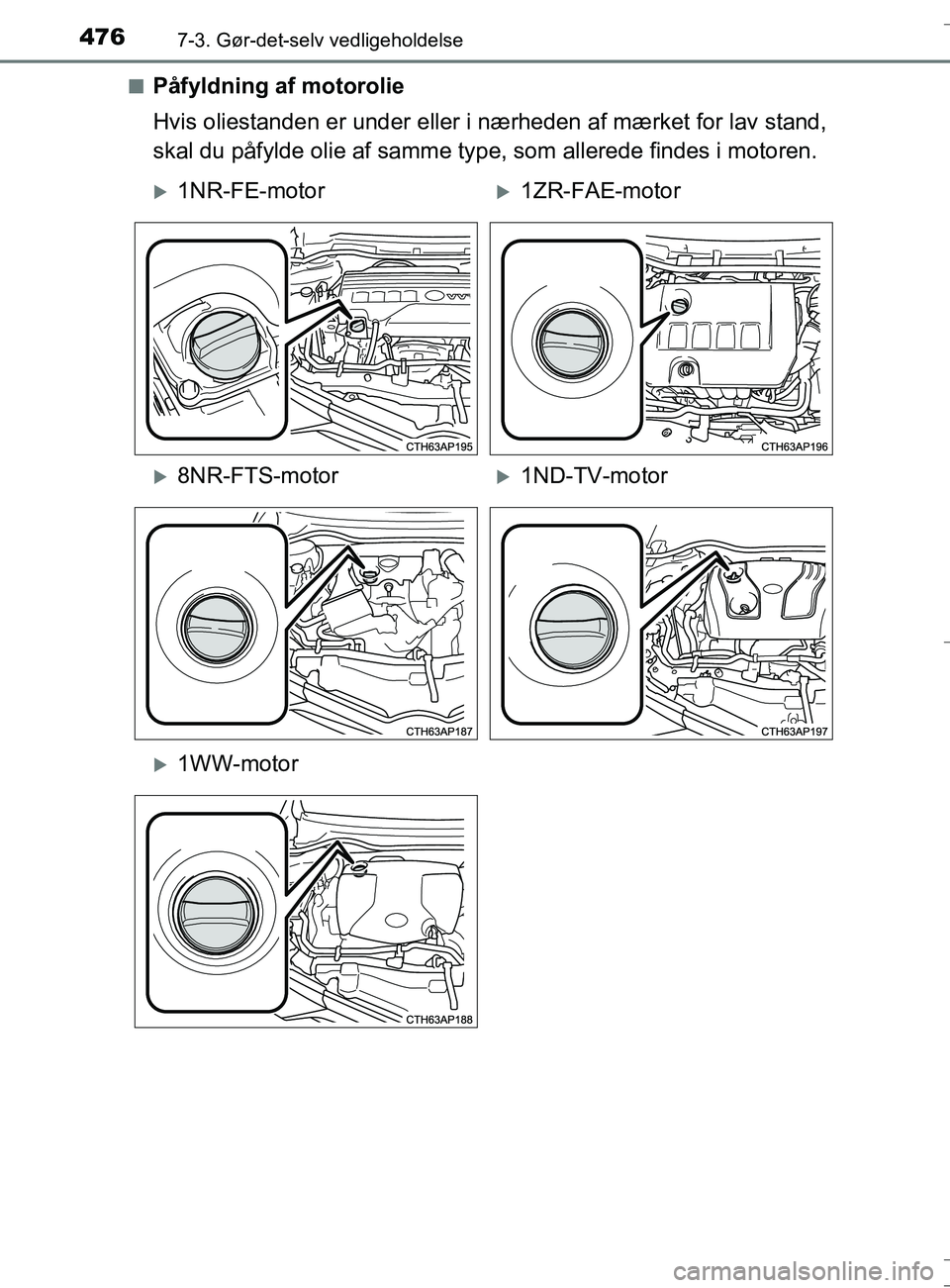

4767-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TSn
Påfyldning af motorolie
Hvis oliestanden er under eller i nærheden af mærket for lav stand,
skal du påfylde olie af samme ty
pe, som allerede findes i motoren.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13DK_Auris TS.book Page 476 Thursday, October 27, 2016 4:33 PM

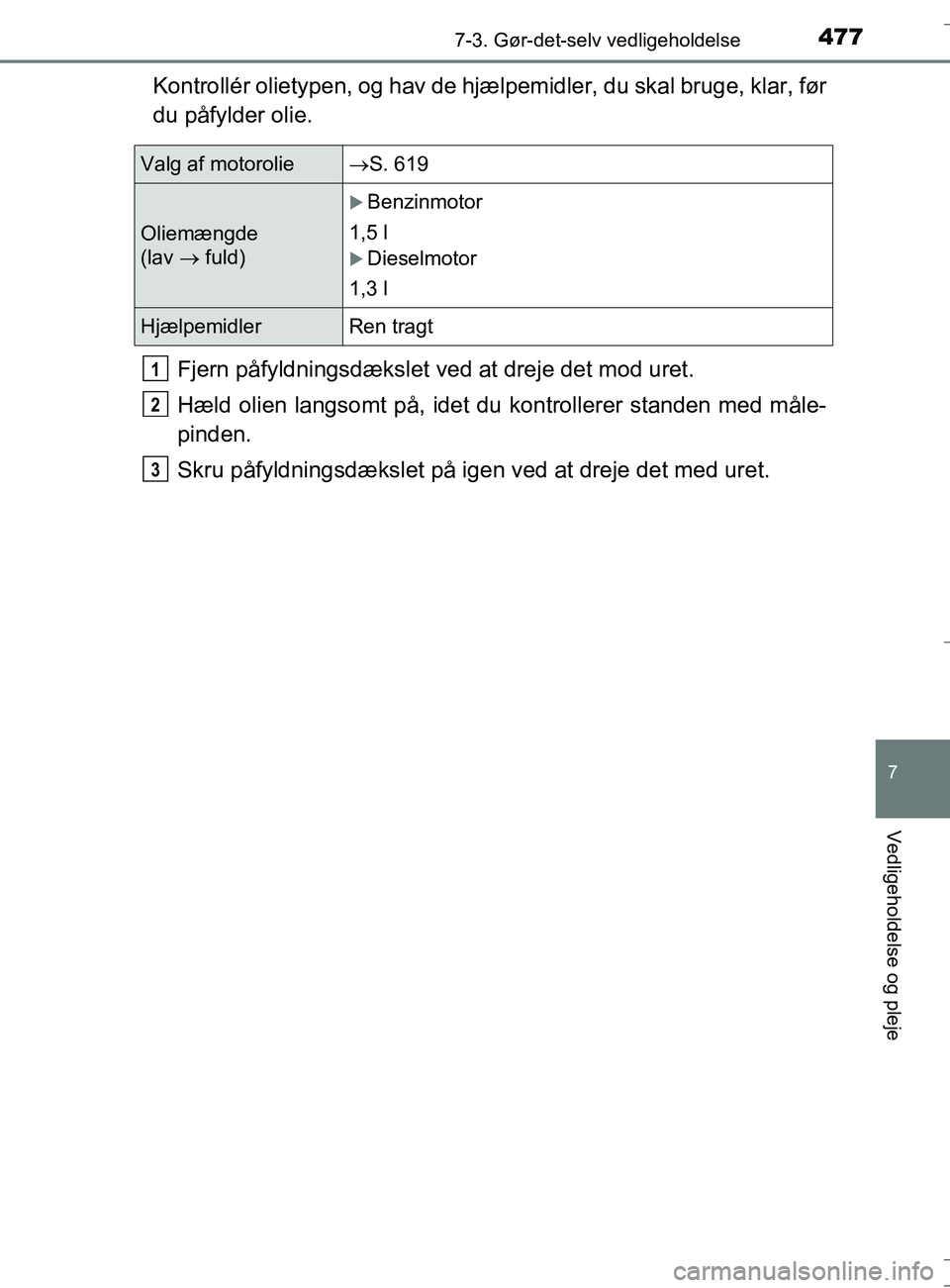

4777-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje
Kontrollér olietypen, og hav de hjælpemidler, du skal bruge, klar, før
du påfylder olie.
Fjern påfyldningsdækslet ved at dreje det mod uret.
Hæld olien langsomt på, idet du kontrollerer standen med måle-
pinden.
Skru påfyldningsdækslet på igen ved at dreje det med uret.
Valg af motorolieS. 619
Oliemængde
(lav  fuld)
Benzinmotor
1,5 l
Dieselmotor
1,3 l
Hjælpemidler Ren tragt
1
2
3
OM12L13DK_Auris TS.book Page 477 Thursday, October 27, 2016 4:33 PM

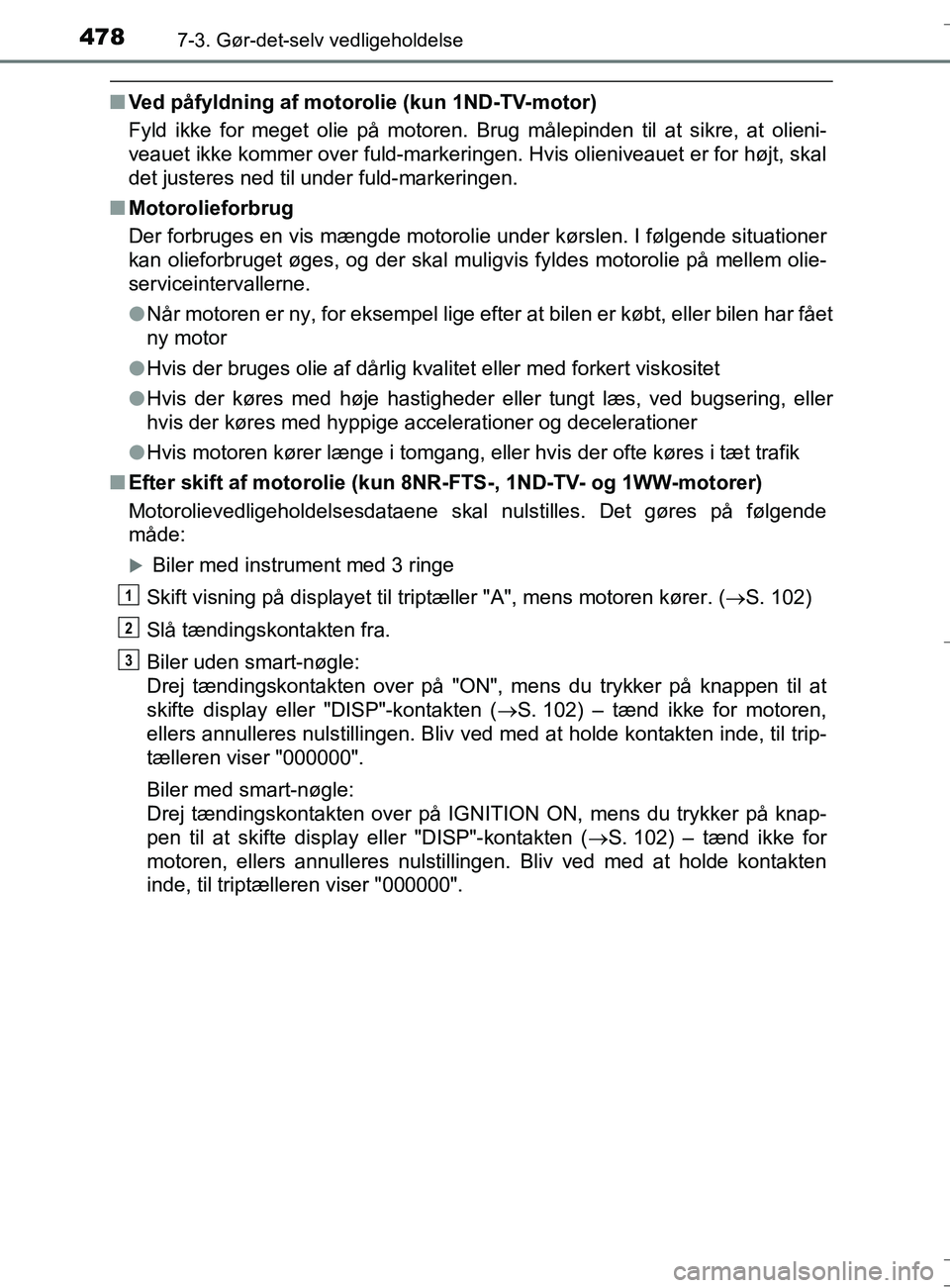

4787-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
nVed påfyldning af motorolie (kun 1ND-TV-motor)
Fyld ikke for meget olie på motoren. Brug målepinden til at sikre, at olieni-
veauet ikke kommer over fuld-markeringen. Hvis olieniveauet er for højt, skal
det justeres ned til under fuld-markeringen.
n Motorolieforbrug
Der forbruges en vis mængde motorolie under kørslen. I følgende situationer
kan olieforbruget øges, og der skal muligvi s fyldes motorolie på mellem olie-
serviceintervallerne.
l Når motoren er ny, for eksempel lige efter at bilen er købt, eller\
bilen har fået
ny motor
l Hvis der bruges olie af dårlig kvalitet eller med forkert viskositet
l Hvis der køres med høje hastigheder eller tungt læs, ved bugsering, eller
hvis der køres med hyppige accelerationer og decelerationer
l Hvis motoren kører længe i tomgang, eller hvis der ofte køres i\
tæt trafik
n Efter skift af motorolie (kun 8NR-FTS-, 1ND-TV- og 1WW-motorer)
Motorolievedligeholdelsesdataene skal nulstilles. Det gøres på følgende
måde:
 Biler med instrument med 3 ringe
Skift visning på displayet til triptæller "A", mens motoren kører. ( S. 102)
Slå tændingskontakten fra.
Biler uden smart-nøgle:
Drej tændingskontakten over på "ON", mens du trykker på knappen til at
skifte display eller "DISP"-kontakten ( S. 102) – tænd ikke for motoren,
ellers annulleres nulstillingen. Bliv ved med at holde kontakten inde, til trip-
tælleren viser "000000".
Biler med smart-nøgle:
Drej tændingskontakten over på IGNITION ON, mens du trykker på knap-
pen til at skifte display eller "DISP"-kontakten ( S. 102) – tænd ikke for
motoren, ellers annulleres nulstillingen. Bliv ved med at holde kontakten
inde, til triptælleren viser "000000".
1
2
3
OM12L13DK_Auris TS.book Page 478 Thursday, October 27, 2016 4:33 PM

4797-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
7
Vedligeholdelse og pleje

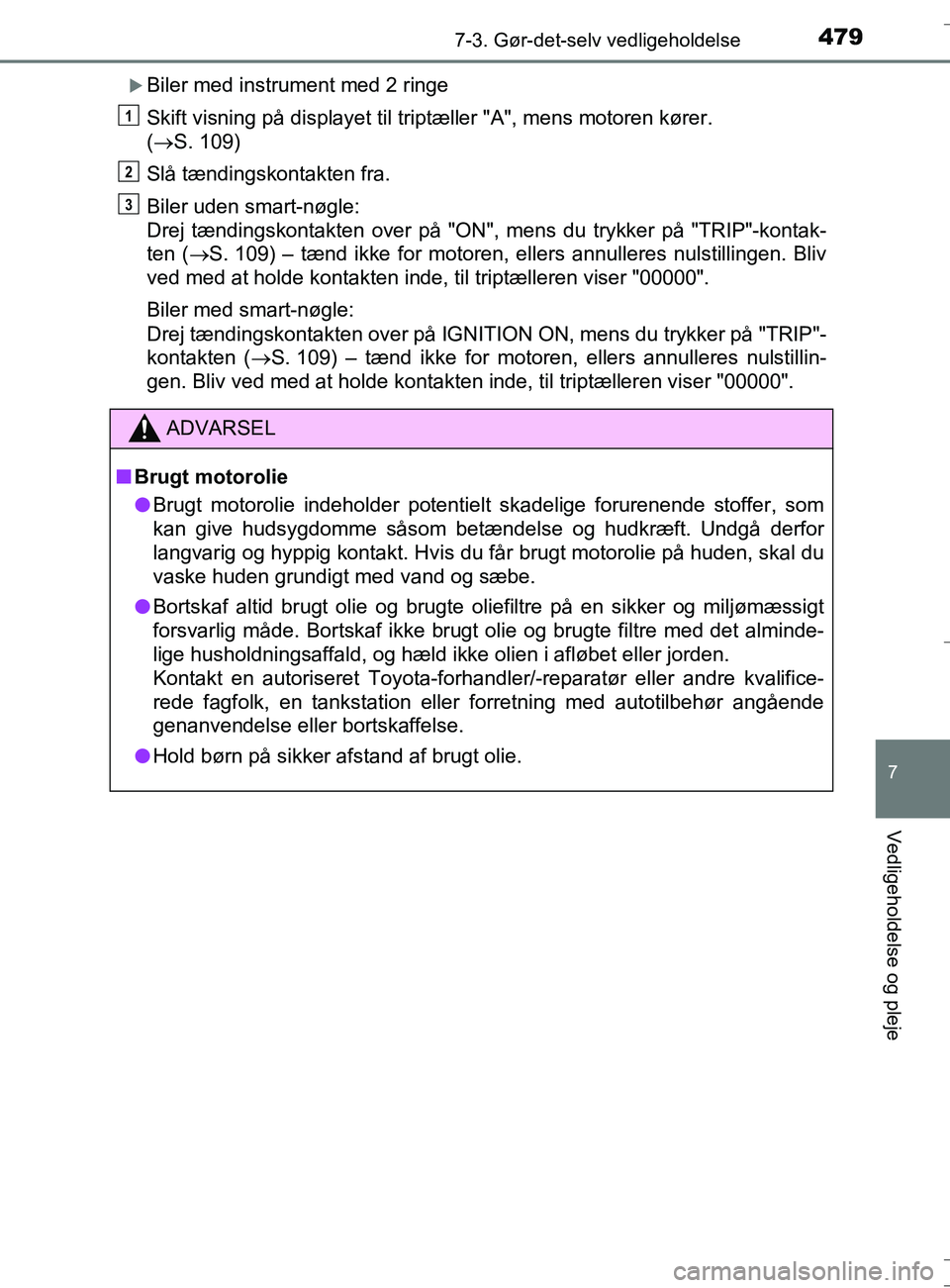

Biler med instrument med 2 ringe
Skift visning på displayet til triptæller "A", mens motoren kører.
(S. 109)
Slå tændingskontakten fra.
Biler uden smart-nøgle:
Drej tændingskontakten over på "ON", mens du trykker på "TRIP"-kontak-
ten ( S. 109) – tænd ikke for motoren, ellers annulleres nulstillingen. Bliv
ved med at holde kontakten inde, til triptælleren viser "00000".
Biler med smart-nøgle:
Drej tændingskontakten over på IGNITION ON, mens du trykker på "TRIP"-
kontakten ( S. 109) – tænd ikke for motoren, ellers annulleres nulstillin-
gen. Bliv ved med at holde kontakten inde, til triptælleren viser "00000".
ADVARSEL
nBrugt motorolie
l Brugt motorolie indeholder potentielt skadelige forurenende stoffer, som
kan give hudsygdomme såsom betændelse og hudkræft. Undgå derfor
langvarig og hyppig kontakt. Hvis du får brugt motorolie på huden, skal du
vaske huden grundigt med vand og sæbe.
l Bortskaf altid brugt olie og brugte oliefiltre på en sikker og miljømæssigt
forsvarlig måde. Bortskaf ikke brugt olie og brugte filtre med det alminde-
lige husholdningsaffald, og hæld ikke olien i afløbet eller jorden.
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, en tankstation eller forretning med autotilbehør angående
genanvendelse eller bortskaffelse.
l Hold børn på sikker afstand af brugt olie.
1
2
3
OM12L13DK_Auris TS.book Page 479 Thursday, October 27, 2016 4:33 PM

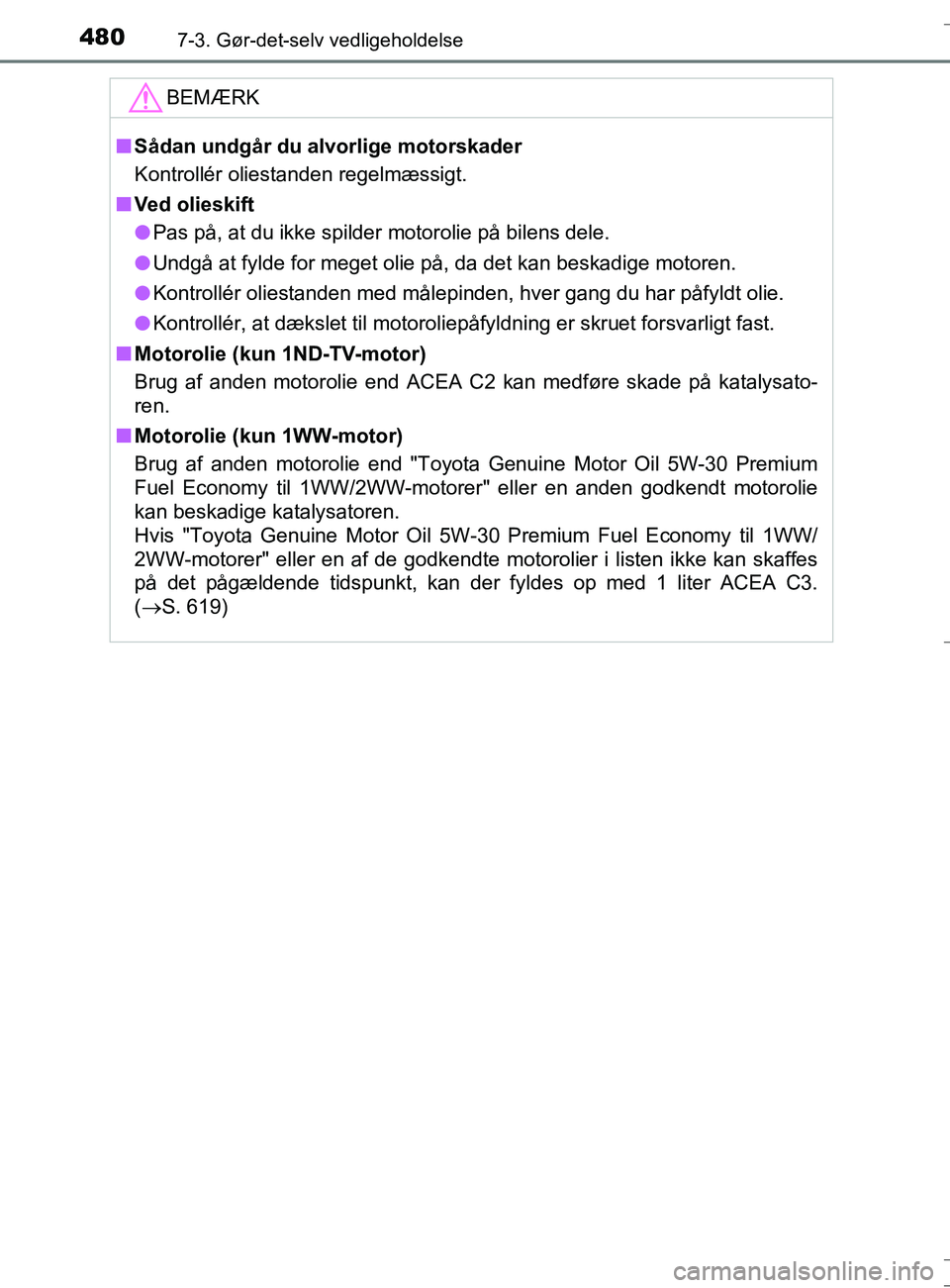

4807-3. Gør-det-selv vedligeholdelse
OM12L13DK_Auris TS
BEMÆRK
nSådan undgår du alvorlige motorskader
Kontrollér oliestanden regelmæssigt.
n Ved olieskift
l Pas på, at du ikke spilder motorolie på bilens dele.
l Undgå at fylde for meget olie på, da det kan beskadige motoren.
l Kontrollér oliestanden med målepinden, hver gang du har påfyldt olie.
l Kontrollér, at dækslet til motoroliepåfyldning er skruet forsvarligt fast.
n Motorolie (kun 1ND-TV-motor)
Brug af anden motorolie end ACEA C2 kan medføre skade på katalysato-
ren.
n Motorolie (kun 1WW-motor)
Brug af anden motorolie end "Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy til 1WW/2WW-motorer" eller en anden godkendt motorolie
kan beskadige katalysatoren.
Hvis "Toyota Genuine Motor Oil 5W-30 Premium Fuel Economy til 1WW/
2WW-motorer" eller en af de godkendte motorolier i listen ikke kan skaffes
på det pågældende tidspunkt, kan der fyldes op med 1 liter ACEA C3.
(S. 619)
OM12L13DK_Auris TS.book Page 480 Thursday, October 27, 2016 4:33 PM
