TOYOTA AURIS TOURING SPORTS 2016 Brugsanvisning (in Danish)

611

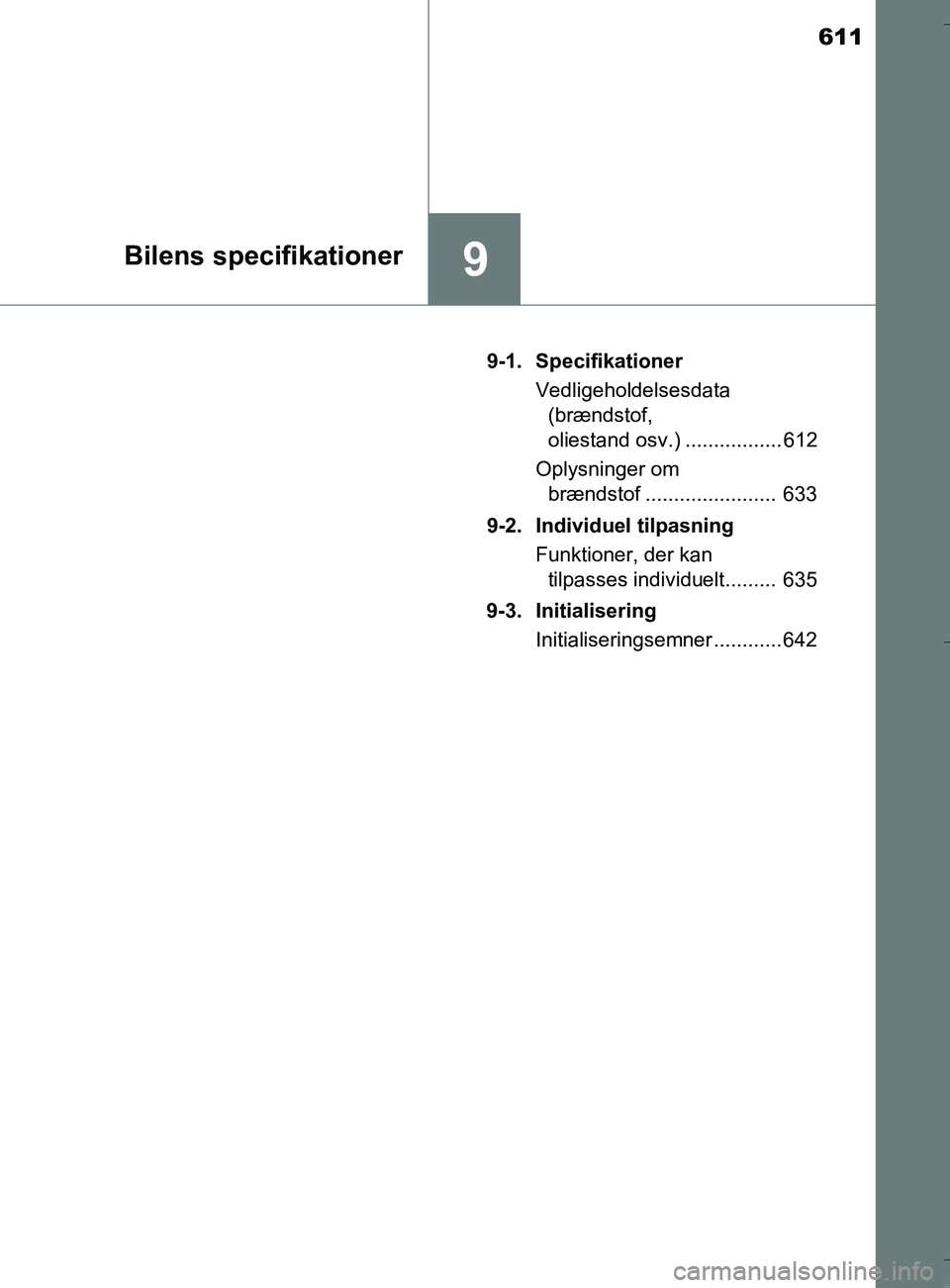

9Bilens specifikationer
OM12L13DK_Auris TS9-1. Specifikationer
Vedligeholdelsesdata (brændstof,
oliestand osv.) ................. 612
Oplysninger om brændstof ....................... 633
9-2. Individuel tilpasning Funktioner, der kan tilpasses individuelt......... 635
9-3. Initialisering Initialiseringsemner ............ 642
OM12L13DK_Auris TS.book Page 611 Thursday, October 27, 2016 4:33 PM

612
OM12L13DK_Auris TS
9-1. Specifikationer

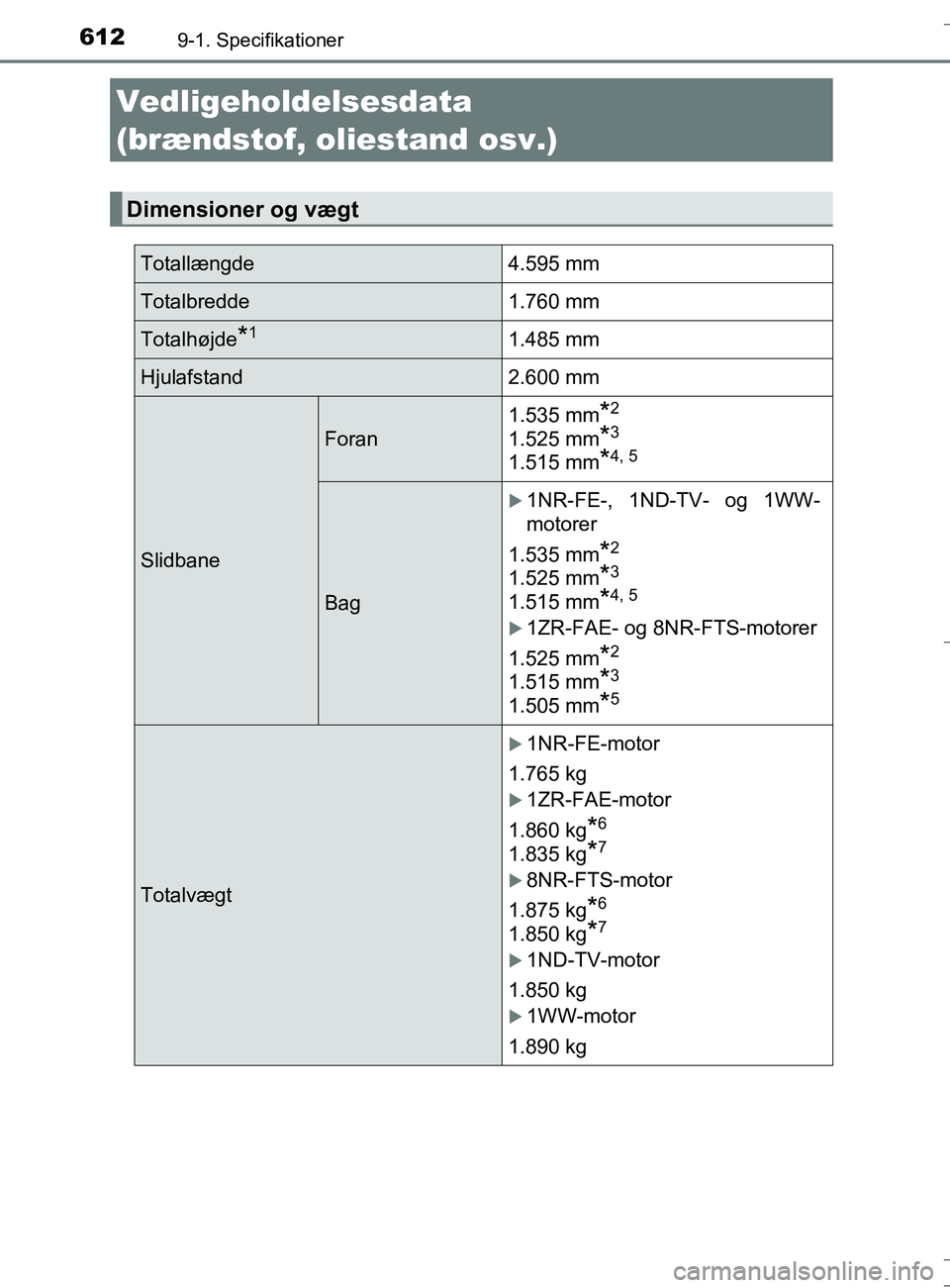

Vedligeholdelsesdata
(brændstof, oliestand osv.)
Dimensioner og vægt
Totallængde 4.595 mm
Totalbredde1.760 mm
Totalhøjde*11.485 mm
Hjulafstand 2.600 mm
Slidbane
Foran1.535 mm
*2
1.525 mm*3
1.515 mm*4, 5
Bag
1NR-FE-, 1ND-TV- og 1WW-
motorer
1.535 mm
*2
1.525 mm*3
1.515 mm*4, 5
1ZR-FAE- og 8NR-FTS-motorer
1.525 mm
*2
1.515 mm*3
1.505 mm*5
Totalvægt
1NR-FE-motor
1.765 kg
1ZR-FAE-motor
1.860 kg
*6
1.835 kg*7
8NR-FTS-motor
1.875 kg
*6
1.850 kg*7
1ND-TV-motor
1.850 kg
1WW-motor
1.890 kg
OM12L13DK_Auris TS.book Page 612 Thursday, October 27, 2016 4:33 PM

6139-1. Specifikationer
OM12L13DK_Auris TS
9
Bilens specifikationer
*1: Ubelastede biler
*2: Biler med 195/65R15-dæk
*3: Biler med 205/55R16-dæk
*4: Biler med 215/45R17-dæk
*5: Biler med 225/45R17-dæk
*6: Biler med multidrive
*7: Biler med manuel transmission

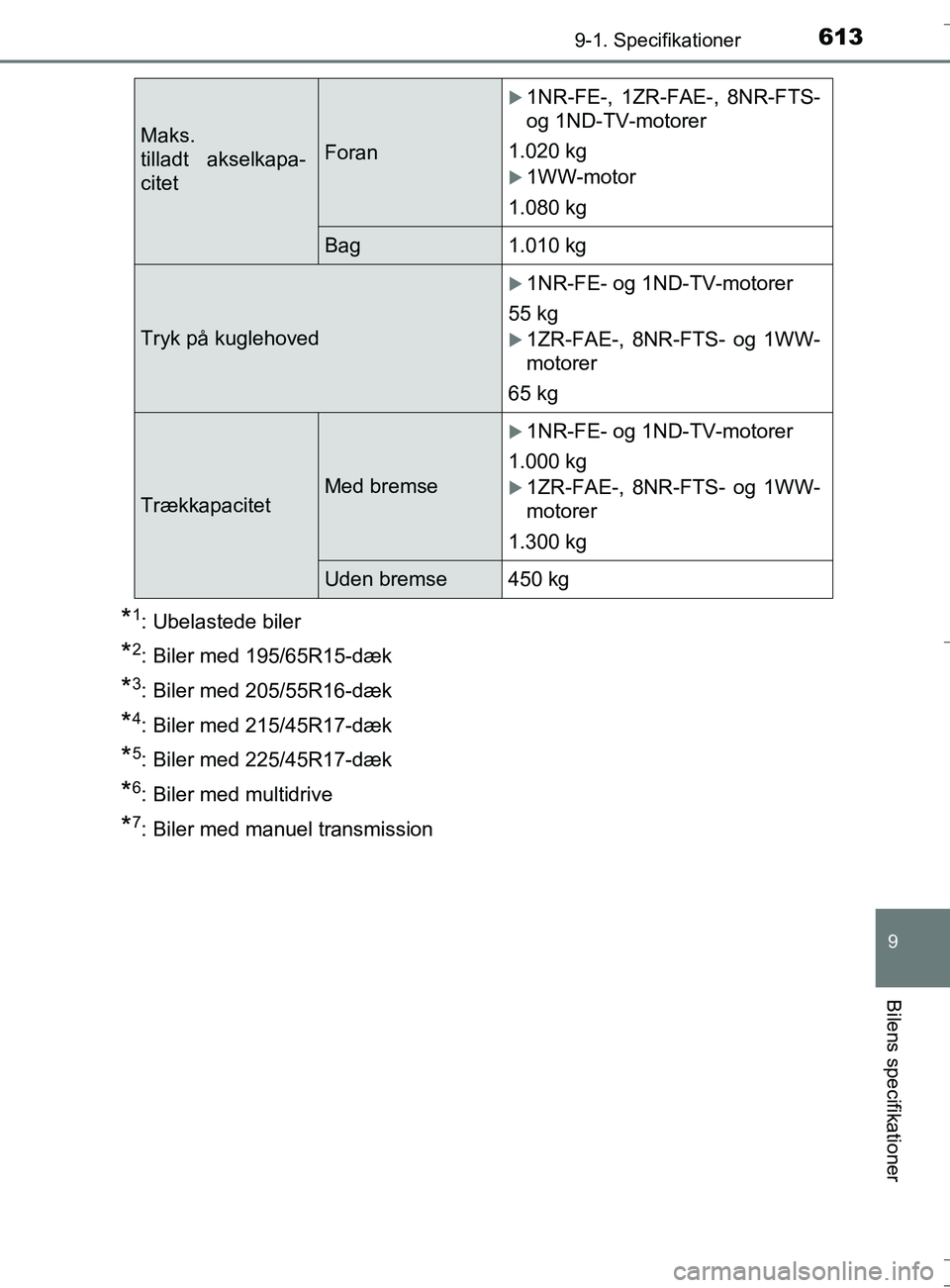

Maks.
tilladt akselkapa-
citetForan
1NR-FE-, 1ZR-FAE-, 8NR-FTS-
og 1ND-TV-motorer
1.020 kg
1WW-motor
1.080 kg
Bag 1.010 kg
Tryk på kuglehoved
1NR-FE- og 1ND-TV-motorer
55 kg
1ZR-FAE-, 8NR-FTS- og 1WW-
motorer
65 kg
TrækkapacitetMed bremse
1NR-FE- og 1ND-TV-motorer
1.000 kg
1ZR-FAE-, 8NR-FTS- og 1WW-
motorer
1.300 kg
Uden bremse 450 kg
OM12L13DK_Auris TS.book Page 613 Thursday, October 27, 2016 4:33 PM

6149-1. Specifikationer
OM12L13DK_Auris TSn

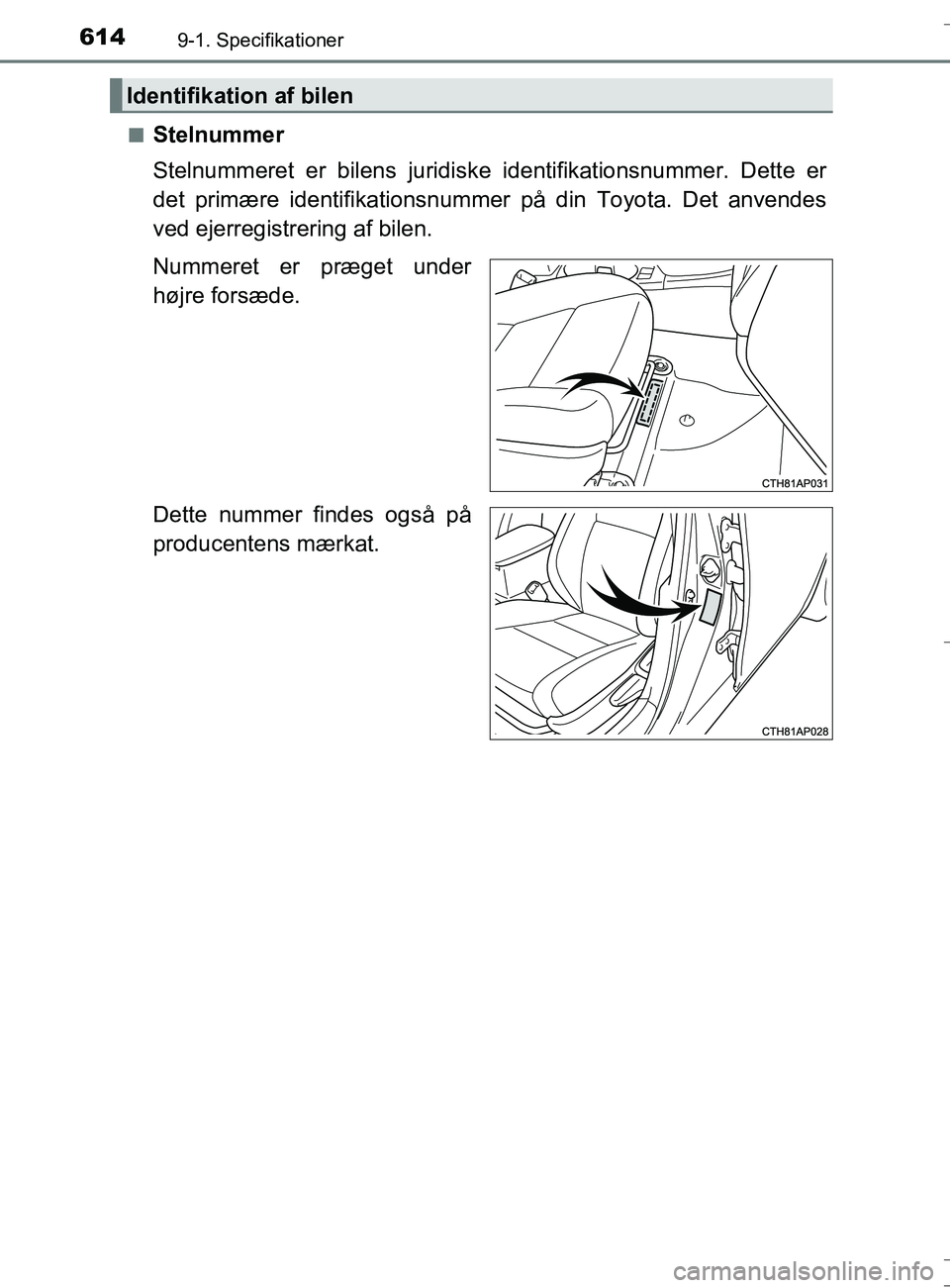

Stelnummer
Stelnummeret er bilens juridiske identifikations
nummer. Dette er
det primære identifikationsnummer på din Toyota. Det anvendes
ved ejerregistrering af bilen.
Nummeret er præget under
højre forsæde.
Dette nummer findes også på
producentens mærkat.
Identifikation af bilen
OM12L13DK_Auris TS.book Page 614 Thursday, October 27, 2016 4:33 PM

6159-1. Specifikationer
OM12L13DK_Auris TS
9
Bilens specifikationer

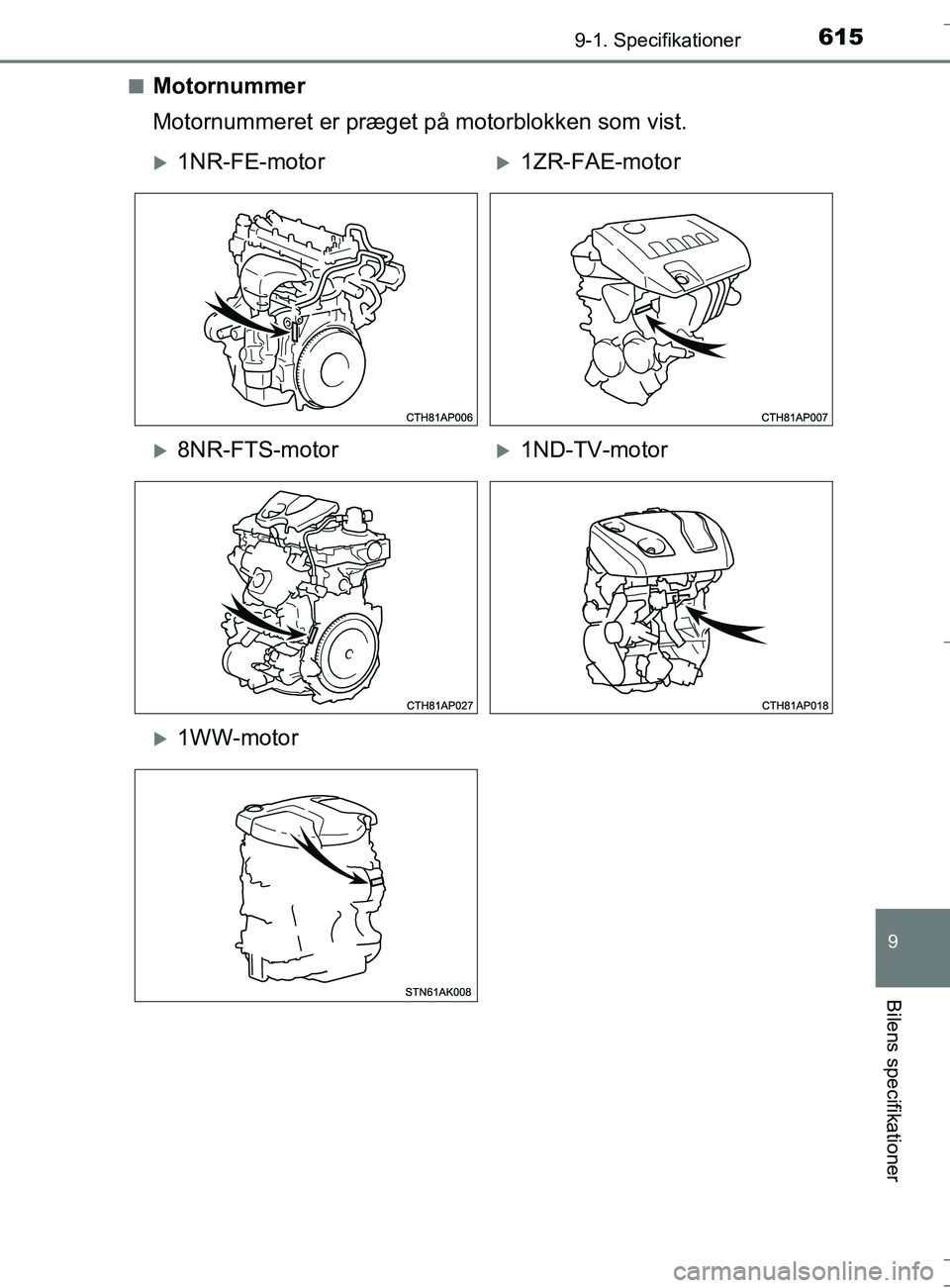

nMotornummer
Motornummeret er præget på motorblokken som vist.
1NR-FE-motor1ZR-FAE-motor
8NR-FTS-motor1ND-TV-motor
1WW-motor
OM12L13DK_Auris TS.book Page 615 Thursday, October 27, 2016 4:33 PM

6169-1. Specifikationer
OM12L13DK_Auris TS

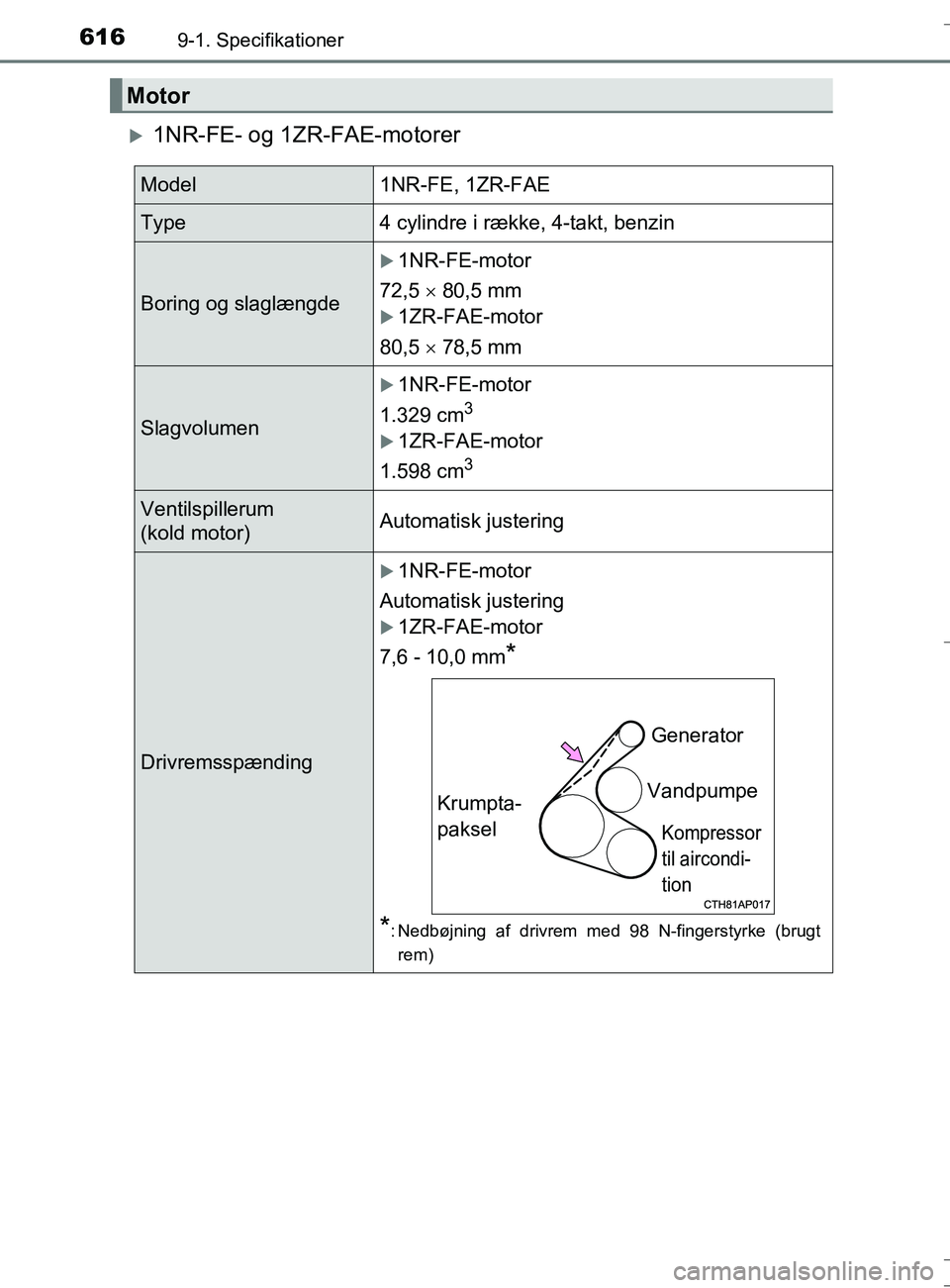

1NR-FE- og 1ZR-FAE-motorer
Motor
Model1NR-FE, 1ZR-FAE
Type4 cylindre i række, 4-takt, benzin
Boring og slaglængde
1NR-FE-motor
72,5  80,5 mm
1ZR-FAE-motor
80,5  78,5 mm
Slagvolumen
1NR-FE-motor
1.329 cm
3
1ZR-FAE-motor
1.598 cm
3
Ventilspillerum
(kold motor)Automatisk justering
Drivremsspænding
1NR-FE-motor
Automatisk justering
1ZR-FAE-motor
7,6 - 10,0 mm
*
*
: Nedbøjning af drivrem med 98 N-fingerstyrke (brugt rem)
Generator
Vandpumpe
Kompressor
til aircondi-
tion
Krumpta-
paksel
OM12L13DK_Auris TS.book Page 616 Thursday, October 27, 2016 4:33 PM

6179-1. Specifikationer
OM12L13DK_Auris TS
9
Bilens specifikationer

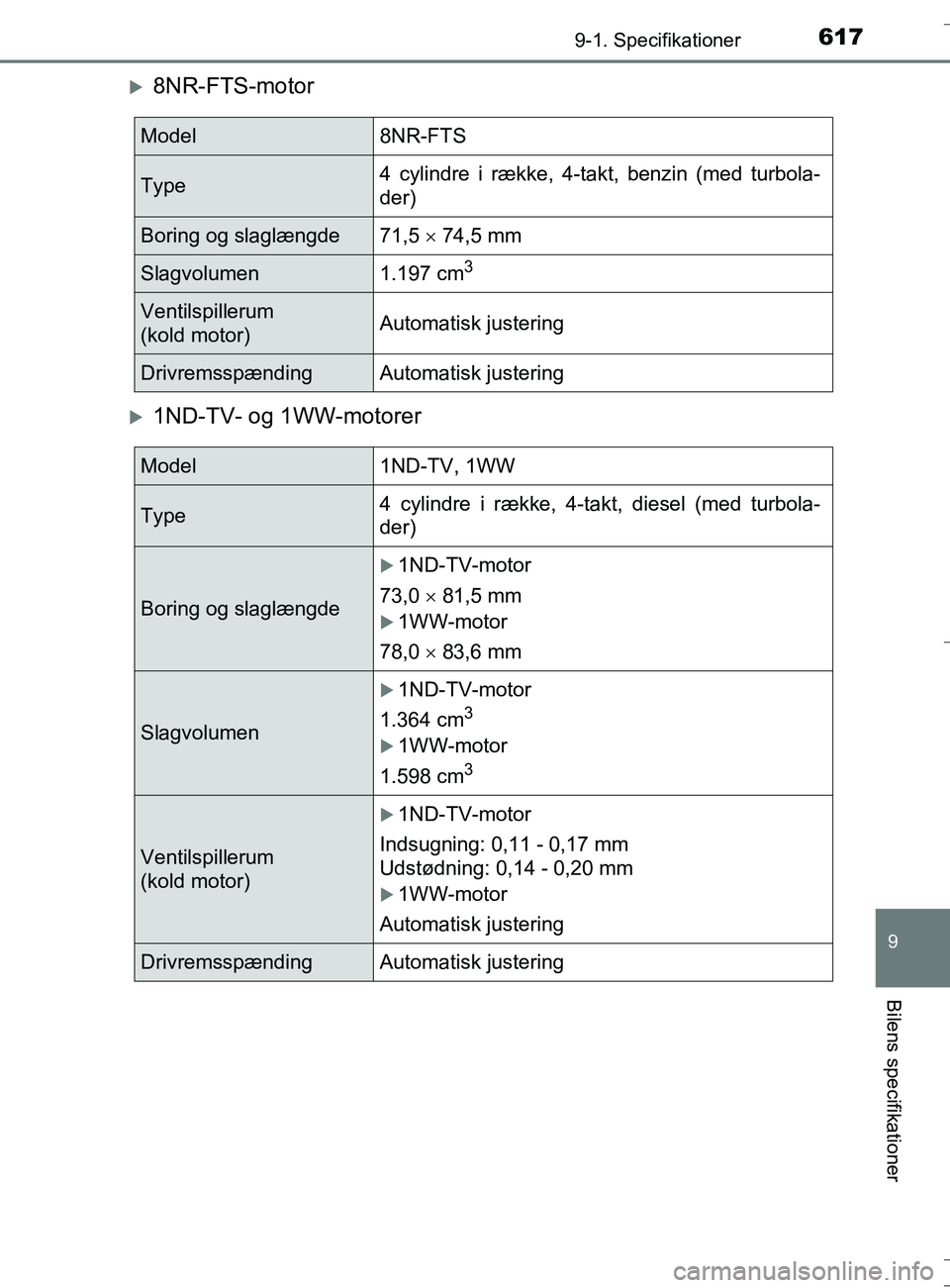

8NR-FTS-motor
1ND-TV- og 1WW-motorer
Model8NR-FTS
Type4 cylindre i række, 4-takt, benzin (med turbola-
der)
Boring og slaglængde71,5  74,5 mm
Slagvolumen1.197 cm3
Ventilspillerum
(kold motor)Automatisk justering
DrivremsspændingAutomatisk justering
Model 1ND-TV, 1WW
Type4 cylindre i række, 4-takt, diesel (med turbola-
der)
Boring og slaglængde
1ND-TV-motor
73,0  81,5 mm
1WW-motor
78,0  83,6 mm
Slagvolumen
1ND-TV-motor
1.364 cm
3
1WW-motor
1.598 cm
3
Ventilspillerum
(kold motor)
1ND-TV-motor
Indsugning: 0,11 - 0,17 mm
Udstødning: 0,14 - 0,20 mm
1WW-motor
Automatisk justering
Drivremsspænding Automatisk justering
OM12L13DK_Auris TS.book Page 617 Thursday, October 27, 2016 4:33 PM

6189-1. Specifikationer
OM12L13DK_Auris TS

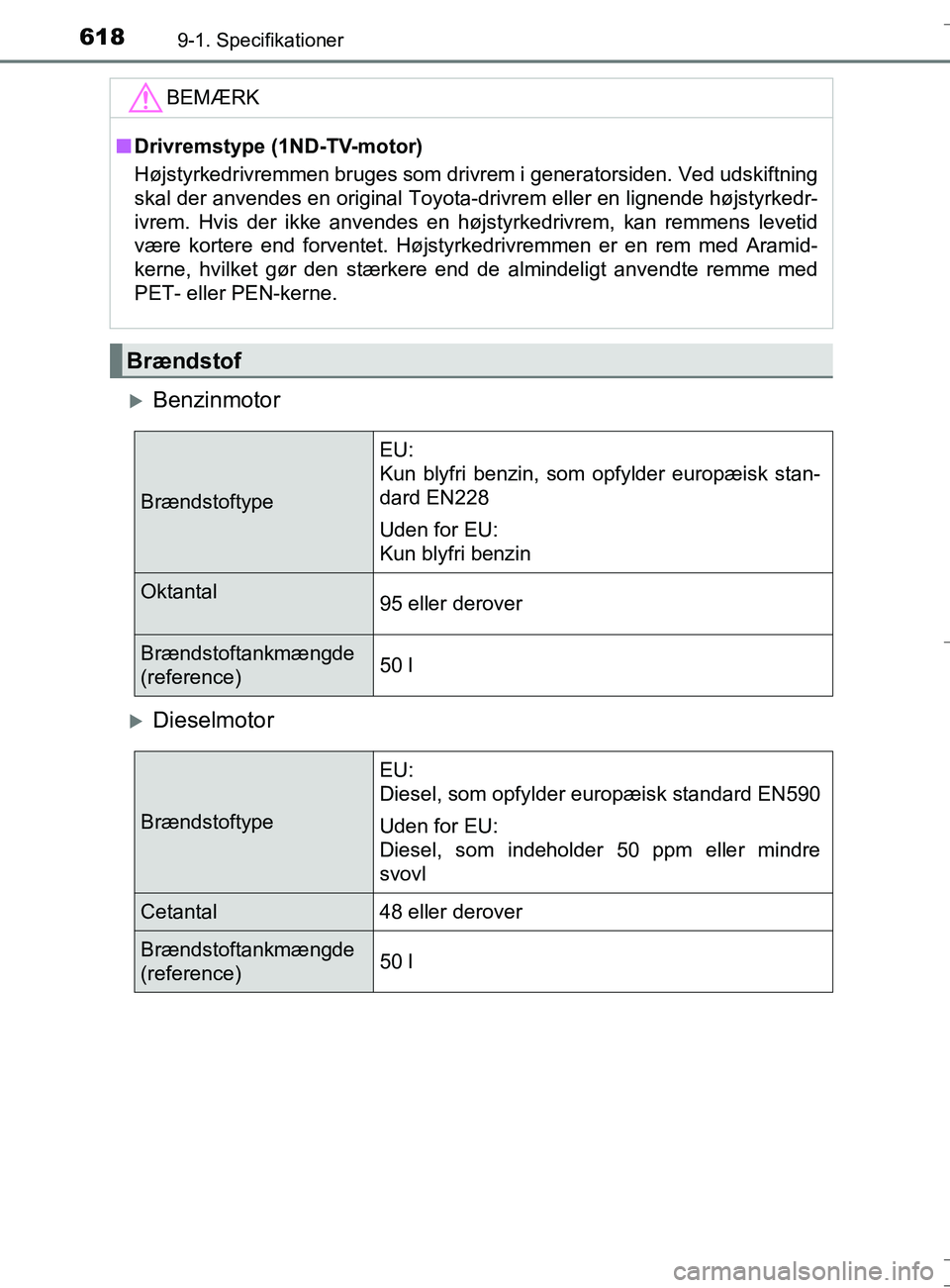

Benzinmotor
Dieselmotor
BEMÆRK
nDrivremstype (1ND-TV-motor)
Højstyrkedrivremmen bruges som drivrem i generatorsiden. Ved udskiftning
skal der anvendes en original Toyota-drivrem eller en lignende højstyrkedr-
ivrem. Hvis der ikke anvendes en højstyrkedrivrem, kan remmens levetid
være kortere end forventet. Højstyrkedrivremmen er en rem med Aramid-
kerne, hvilket gør den stærkere end de almindeligt anvendte remme med
PET- eller PEN-kerne.
Brændstof
Brændstoftype
EU:
Kun blyfri benzin, som opfylder europæisk stan-
dard EN228
Uden for EU:
Kun blyfri benzin
Oktantal95 eller derover
Brændstoftankmængde
(reference)50 l
Brændstoftype
EU:
Diesel, som opfylder europæisk standard EN590
Uden for EU:
Diesel, som indeholder 50 ppm eller mindre
svovl
Cetantal48 eller derover
Brændstoftankmængde
(reference)50 l
OM12L13DK_Auris TS.book Page 618 Thursday, October 27, 2016 4:33 PM

6199-1. Specifikationer
OM12L13DK_Auris TS
9
Bilens specifikationer

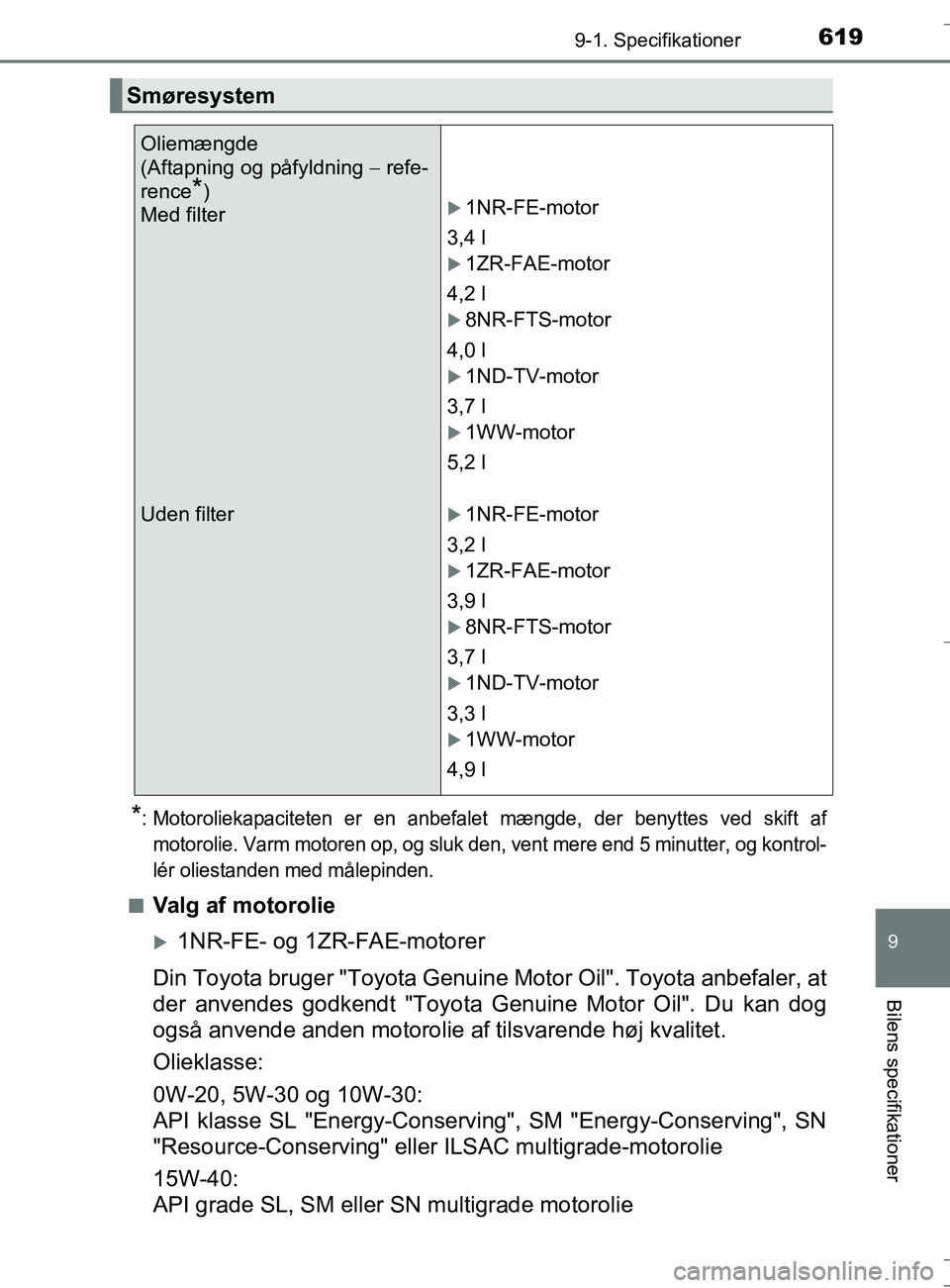

*: Motoroliekapaciteten er en anbefalet mængde, der benyttes ved skift afmotorolie. Varm motoren op, og sluk den, vent mere end 5 minutter, og kontrol-
lér oliestanden med målepinden.
nValg af motorolie
1NR-FE- og 1ZR-FAE-motorer
Din Toyota bruger "Toyota Genuine Motor Oil". Toyota anbefaler, at
der anvendes godkendt "Toyota Genuine Motor Oil". Du kan dog
også anvende anden motorolie af tilsvarende høj kvalitet.
Olieklasse:
0W-20, 5W-30 og 10W-30:
API klasse SL "Energy-Conserving", SM "Energy-Conserving", SN
"Resource-Conserving" eller ILSAC multigrade-motorolie
15W-40:
API grade SL, SM eller SN multigrade motorolie
Smøresystem
Oliemængde
(Aftapning og påfyldning refe-
rence
*)
Med filter1NR-FE-motor
3,4 l
1ZR-FAE-motor
4,2 l
8NR-FTS-motor
4,0 l
1ND-TV-motor
3,7 l
1WW-motor
5,2 l
Uden filter1NR-FE-motor
3,2 l
1ZR-FAE-motor
3,9 l
8NR-FTS-motor
3,7 l
1ND-TV-motor
3,3 l
1WW-motor
4,9 l
OM12L13DK_Auris TS.book Page 619 Thursday, October 27, 2016 4:33 PM

6209-1. Specifikationer
OM12L13DK_Auris TS

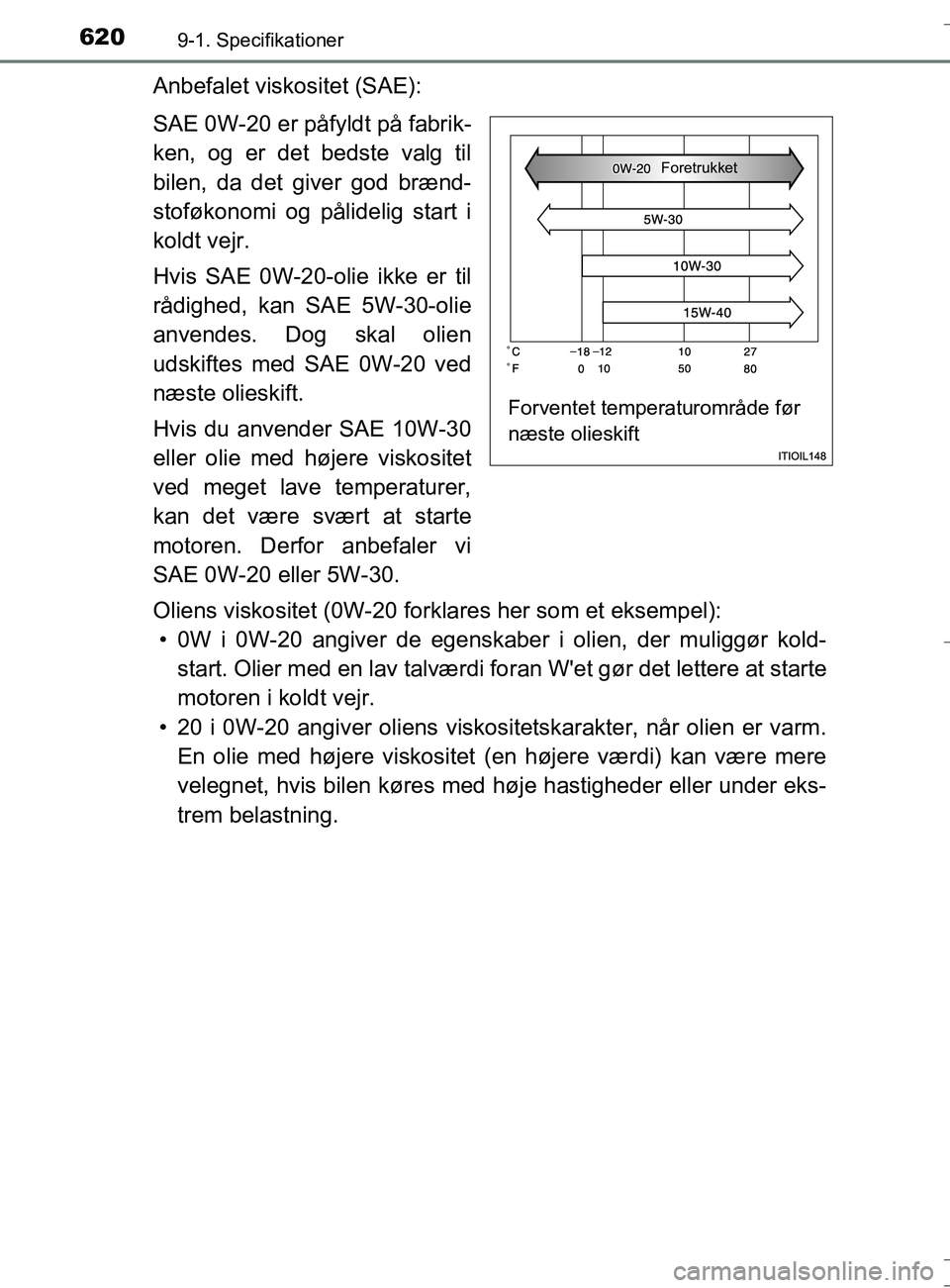

Anbefalet viskositet (SAE):
SAE 0W-20 er påfyldt på fabrik-
ken, og er det bedste valg til
bilen, da det giver god brænd-
stoføkonomi og pålidelig start i
koldt vejr.
Hvis SAE 0W-20-olie ikke er til
rådighed, kan SAE 5W-30-olie
anvendes. Dog skal olien
udskiftes med SAE 0W-20 ved
næste olieskift.
Hvis du anvender SAE 10W-30
eller olie med højere viskositet
ved meget lave temperaturer,
kan det være svært at starte
motoren. Derfor anbefaler vi
SAE 0W-20 eller 5W-30.
Oliens viskositet (0W-20 forklares her som et eksempel):• 0W i 0W-20 angiver de egenskaber i olien, der muliggør kold- start. Olier med en lav talværdi foran W'et gør det lettere at starte
motoren i koldt vejr.
• 20 i 0W-20 angiver oliens viskositetskarakter, når olien er varm. En olie med højere viskositet (en højere værdi) kan være mere
velegnet, hvis bilen køres med høje hastigheder eller under eks-
trem belastning.
Forventet temperaturområde før
næste olieskift
Foretrukket
