TOYOTA AURIS TOURING SPORTS 2016 Bruksanvisningar (in Swedish)

2714-6. Använda körstödssystemen
OM12K53SE
4
Körning
När den bakre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
Flytta växelspaken till D (Multidrive) eller 1 (manuell växellåda).
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas kör du bilen långsamt framåt medan du kontrollerar
säkerheten framför bilen.
När den främre sensorn i parke-
ringssystemet avger en ihållan-
de summerton ska du
omedelbart stanna bilen helt.
Informationsdisplayen ändras när
varningssummern börjar att ljuda
ihållande.
7
8
9
OM12K53SE.book Page 271 Tuesday, April 5, 2016 12:02 PM

2724-6. Använda körstödssystemen
OM12K53SE
Flytta växelspaken till R.
Håll bilen helt stilla medan ratten vrids.
När ratten slutar vridas backar du bilen långsamt medan du kontrollerar
säkerheten bakom bilen.
Upprepa stegen t.o.m.
tills parkeringen är avslutad.
När parkeringsproceduren är
avslutad hörs summertonen, indi-
keringslampan till Simple-IPA
slocknar och informationsdisplayen
ändras.
Justera bilens läge och/eller vinkel
om det behövs, för att avsluta par-
keringen.
10
11710
OM12K53SE.book Page 272 Tuesday, April 5, 2016 12:02 PM

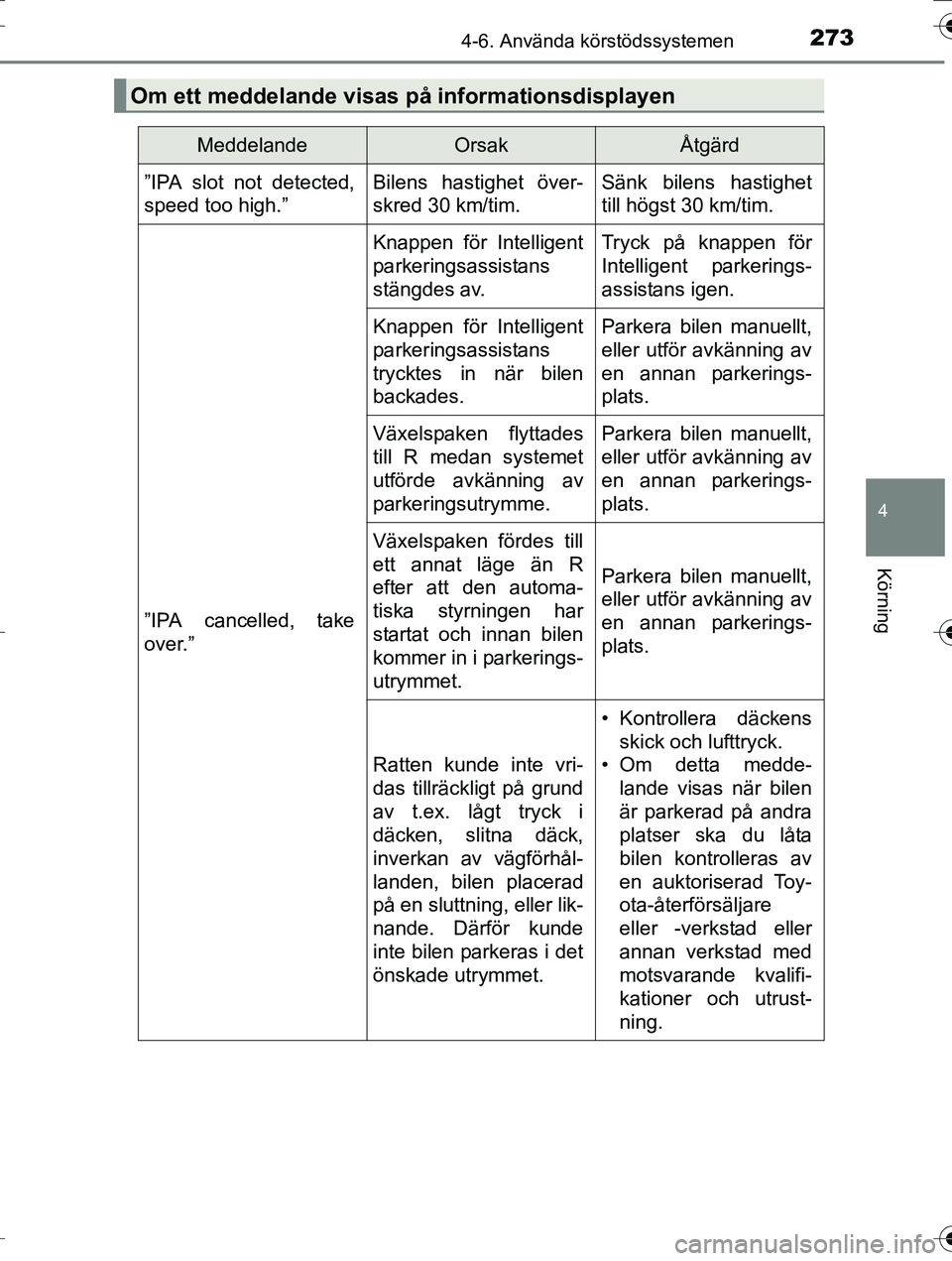

2734-6. Använda körstödssystemen
OM12K53SE
4
Körning
Om ett meddelande visas på informationsdisplayen
MeddelandeOrsakÅtgärd
”IPA slot not detected,
speed too high.” Bilens hastighet över-
skred 30 km/tim.Sänk bilens hastighet
till högst 30 km/tim.
”IPA cancelled, take
over.”
Knappen för Intelligent
parkeringsassistans
stängdes av.Tryck på knappen för
Intelligent parkerings-
assistans igen.
Knappen för Intelligent
parkeringsassistans
trycktes in när bilen
backades.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken flyttades
till R medan systemet
utförde avkänning av
parkeringsutrymme.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Växelspaken fördes till
ett annat läge än R
efter att den automa-
tiska styrningen har
startat och innan bilen
kommer in i parkerings-
utrymmet.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Ratten kunde inte vri-
das tillräckligt på grund
av t.ex. lågt tryck i
däcken, slitna däck,
inverkan av vägförhål-
landen, bilen placerad
på en sluttning, eller lik-
nande. Därför kunde
inte bilen parkeras i det
önskade utrymmet.
• Kontrollera däckens
skick och lufttryck.
• Om detta medde- lande visas när bilen
är parkerad på andra
platser ska du låta
bilen kontrolleras av
en auktoriserad Toy-
ota-återförsäljare
eller -verkstad eller
annan verkstad med
motsvarande kvalifi-
kationer och utrust-
ning.
OM12K53SE.book Page 273 Tuesday, April 5, 2016 12:02 PM

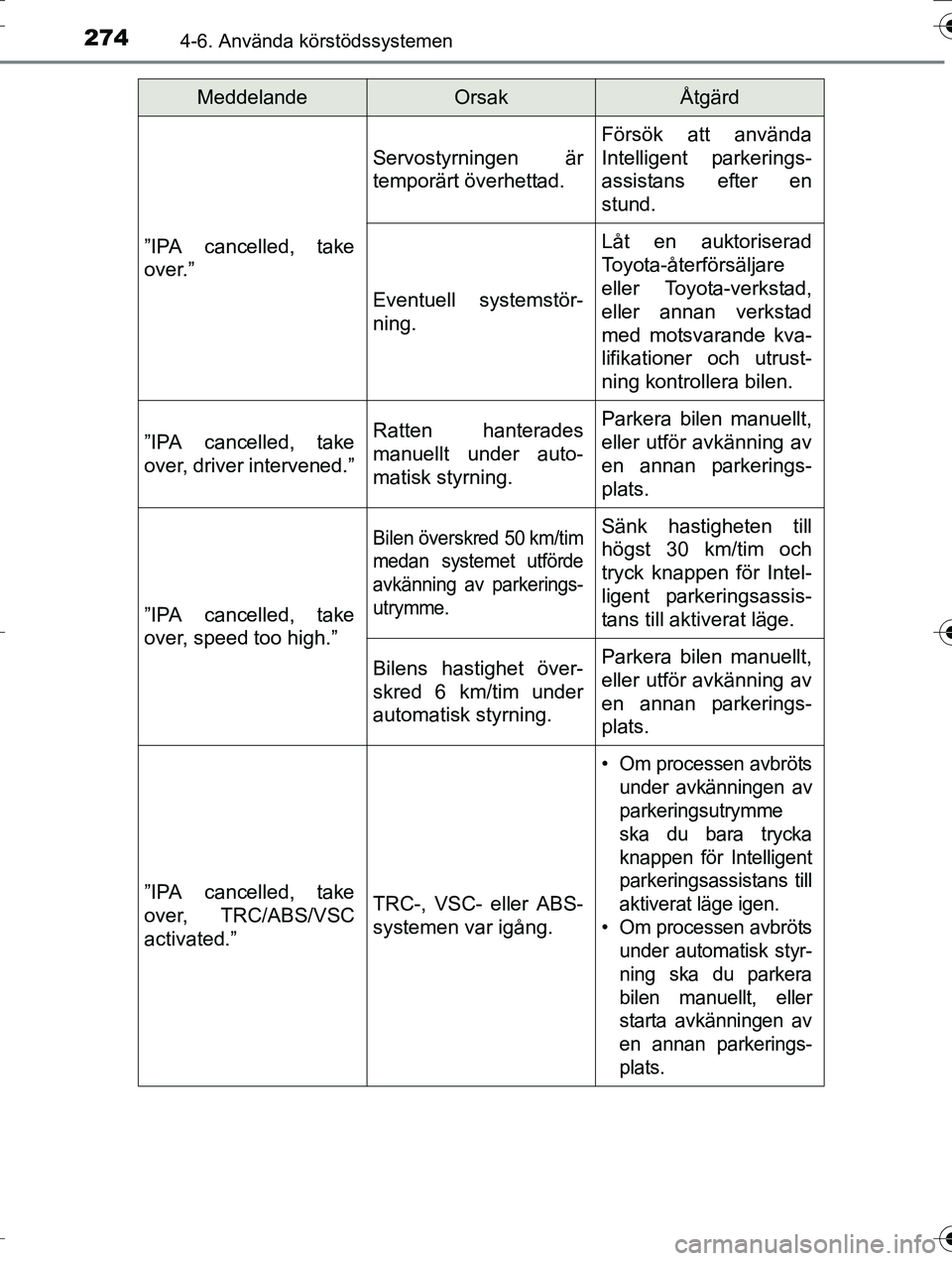

2744-6. Använda körstödssystemen
OM12K53SE
”IPA cancelled, take
over.”
Servostyrningen är
temporärt överhettad.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA cancelled, take
over, driver intervened.”Ratten hanterades
manuellt under auto-
matisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, speed too high.”
Bilen överskred 50 km/tim
medan systemet utförde
avkänning av parkerings-
utrymme.Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
Bilens hastighet över-
skred 6 km/tim under
automatisk styrning.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, TRC/ABS/VSC
activated.”TRC-, VSC- eller ABS-
systemen var igång.
• Om processen avbrötsunder avkänningen av
parkeringsutrymme
ska du bara trycka
knappen för Intelligent
parkeringsassistans till
aktiverat läge igen.
• Om processen avbröts under automatisk styr-
ning ska du parkera
bilen manuellt, eller
starta avkänningen av
en annan parkerings-
plats.
MeddelandeOrsakÅtgärd
OM12K53SE.book Page 274 Tuesday, April 5, 2016 12:02 PM

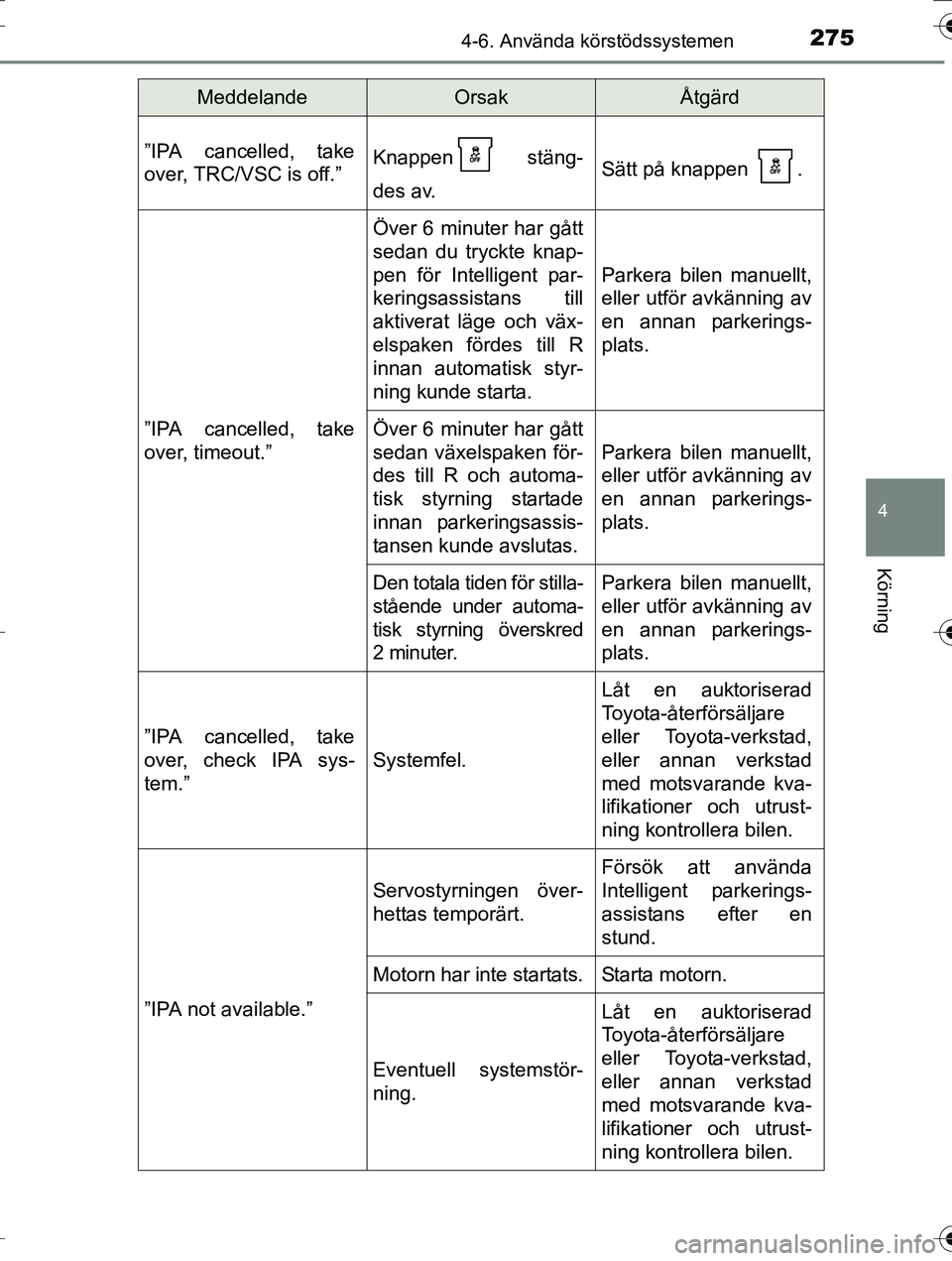

2754-6. Använda körstödssystemen
OM12K53SE
4
Körning
”IPA cancelled, take
over, TRC/VSC is off.”Knappen stäng-
des av.Sätt på knappen .
”IPA cancelled, take
over, timeout.”
Över 6 minuter har gått
sedan du tryckte knap-
pen för Intelligent par-
keringsassistans till
aktiverat läge och väx-
elspaken fördes till R
innan automatisk styr-
ning kunde starta.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Över 6 minuter har gått
sedan växelspaken för-
des till R och automa-
tisk styrning startade
innan parkeringsassis-
tansen kunde avslutas.
Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
Den totala tiden för stilla-
stående under automa-
tisk styrning överskred
2 minuter.Parkera bilen manuellt,
eller utför avkänning av
en annan parkerings-
plats.
”IPA cancelled, take
over, check IPA sys-
tem.”
Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
”IPA not available.”
Servostyrningen över-
hettas temporärt.
Försök att använda
Intelligent parkerings-
assistans efter en
stund.
Motorn har inte startats.Starta motorn.
Eventuell systemstör-
ning.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12K53SE.book Page 275 Tuesday, April 5, 2016 12:02 PM

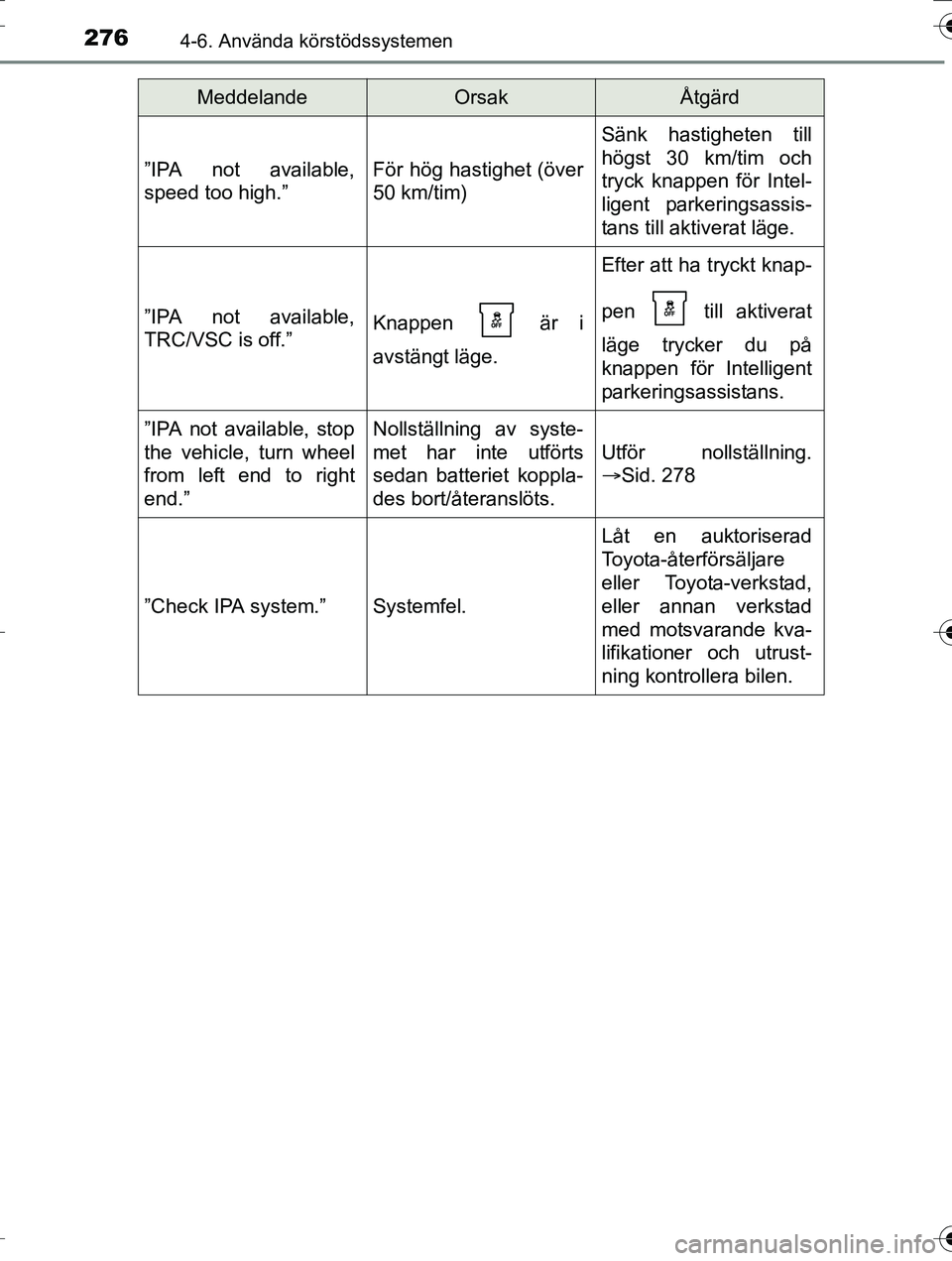

2764-6. Använda körstödssystemen
OM12K53SE
”IPA not available,
speed too high.”För hög hastighet (över
50 km/tim)
Sänk hastigheten till
högst 30 km/tim och
tryck knappen för Intel-
ligent parkeringsassis-
tans till aktiverat läge.
”IPA not available,
TRC/VSC is off.”Knappen är i
avstängt läge.
Efter att ha tryckt knap-
pen till aktiverat
läge trycker du på
knappen för Intelligent
parkeringsassistans.
”IPA not available, stop
the vehicle, turn wheel
from left end to right
end.”Nollställning av syste-
met har inte utförts
sedan batteriet koppla-
des bort/återanslöts.
Utför nollställning.
Sid. 278
”Check IPA system.”Systemfel.
Låt en auktoriserad
Toyota-återförsäljare
eller Toyota-verkstad,
eller annan verkstad
med motsvarande kva-
lifikationer och utrust-
ning kontrollera bilen.
MeddelandeOrsakÅtgärd
OM12K53SE.book Page 276 Tuesday, April 5, 2016 12:02 PM

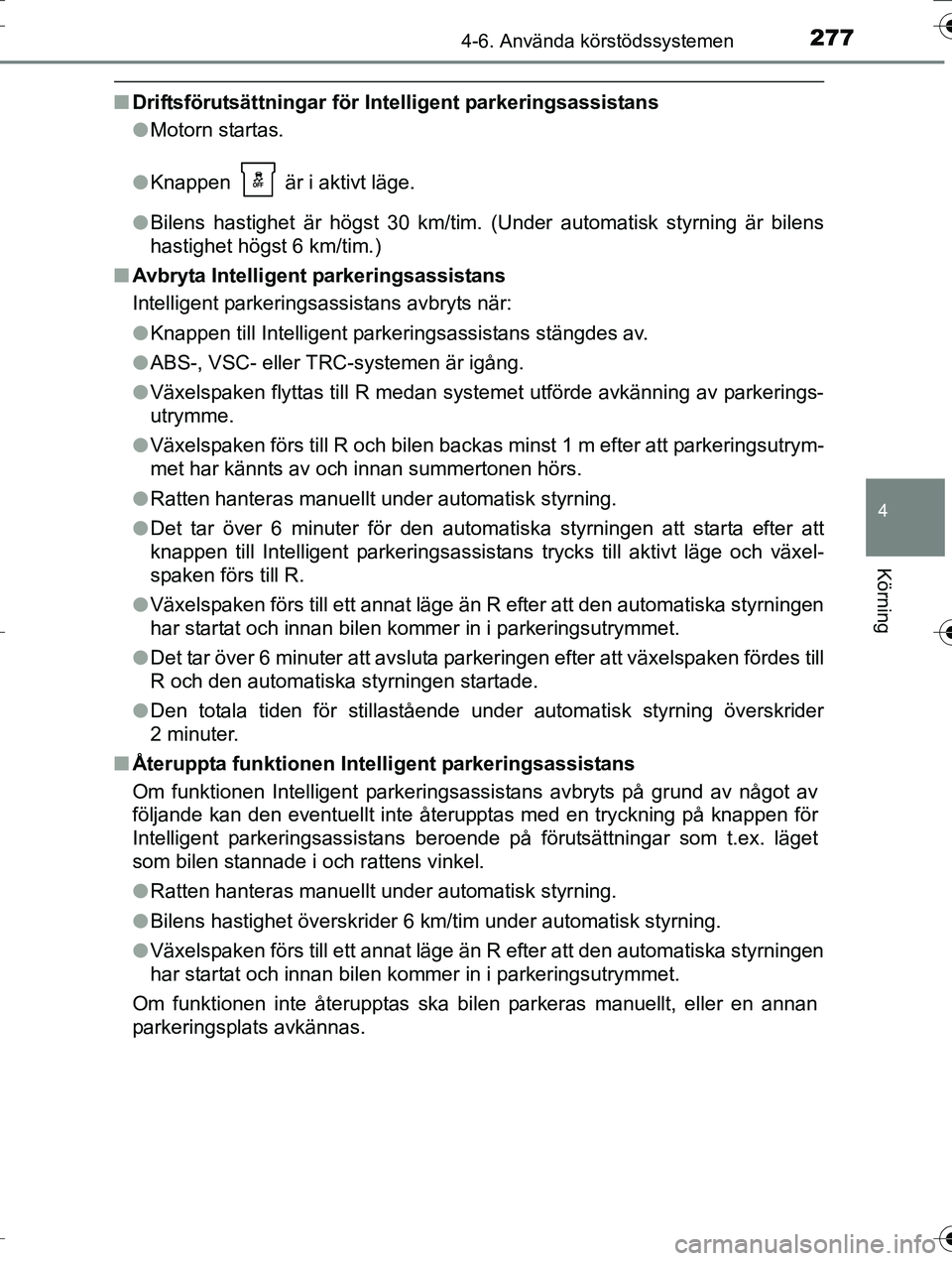

2774-6. Använda körstödssystemen
OM12K53SE
4
Körning
nDriftsförutsättningar för In telligent parkeringsassistans
l Motorn startas.
l Knappen är i aktivt läge.
l Bilens hastighet är högst 30 km/tim. (U nder automatisk styrning är bilens
hastighet högst 6 km/tim.)
n Avbryta Intelligent parkeringsassistans
Intelligent parkeringsassistans avbryts när:
lKnappen till Intelligent parkeringsassistans stängdes av.
l ABS-, VSC- eller TRC-systemen är igång.
l Växelspaken flyttas till R medan systemet utförde avkänning av parkerings-
utrymme.
l Växelspaken förs till R och bilen backas minst 1 m efter att parkeringsutrym-
met har kännts av och innan summertonen hörs.
l Ratten hanteras manuellt under automatisk styrning.
l Det tar över 6 minuter för den automatiska styrningen att starta efter att
knappen till Intelligent parkeringsassistans trycks till aktivt läge och växel-
spaken förs till R.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
l Det tar över 6 minuter att avsluta parkeringen efter att växelspaken fördes till
R och den automatiska styrningen startade.
l Den totala tiden för stillastående under automatisk styrning överskrid\
er
2 minuter.
n Återuppta funktionen Intelli gent parkeringsassistans
Om funktionen Intelligent parkeringsassistans avbryts på grund av något av
följande kan den eventuellt inte återupptas med en tryckning på knappen för
Intelligent parkeringsassistans beroende på förutsättningar som t.ex. läget
som bilen stannade i och rattens vinkel.
l Ratten hanteras manuellt under automatisk styrning.
l Bilens hastighet överskrider 6 km/tim under automatisk styrning.
l Växelspaken förs till ett annat läge än R efter att den automatiska styrningen
har startat och innan bilen kommer in i parkeringsutrymmet.
Om funktionen inte återupptas ska bilen parkeras manuellt, eller en annan
parkeringsplats avkännas.
OM12K53SE.book Page 277 Tuesday, April 5, 2016 12:02 PM

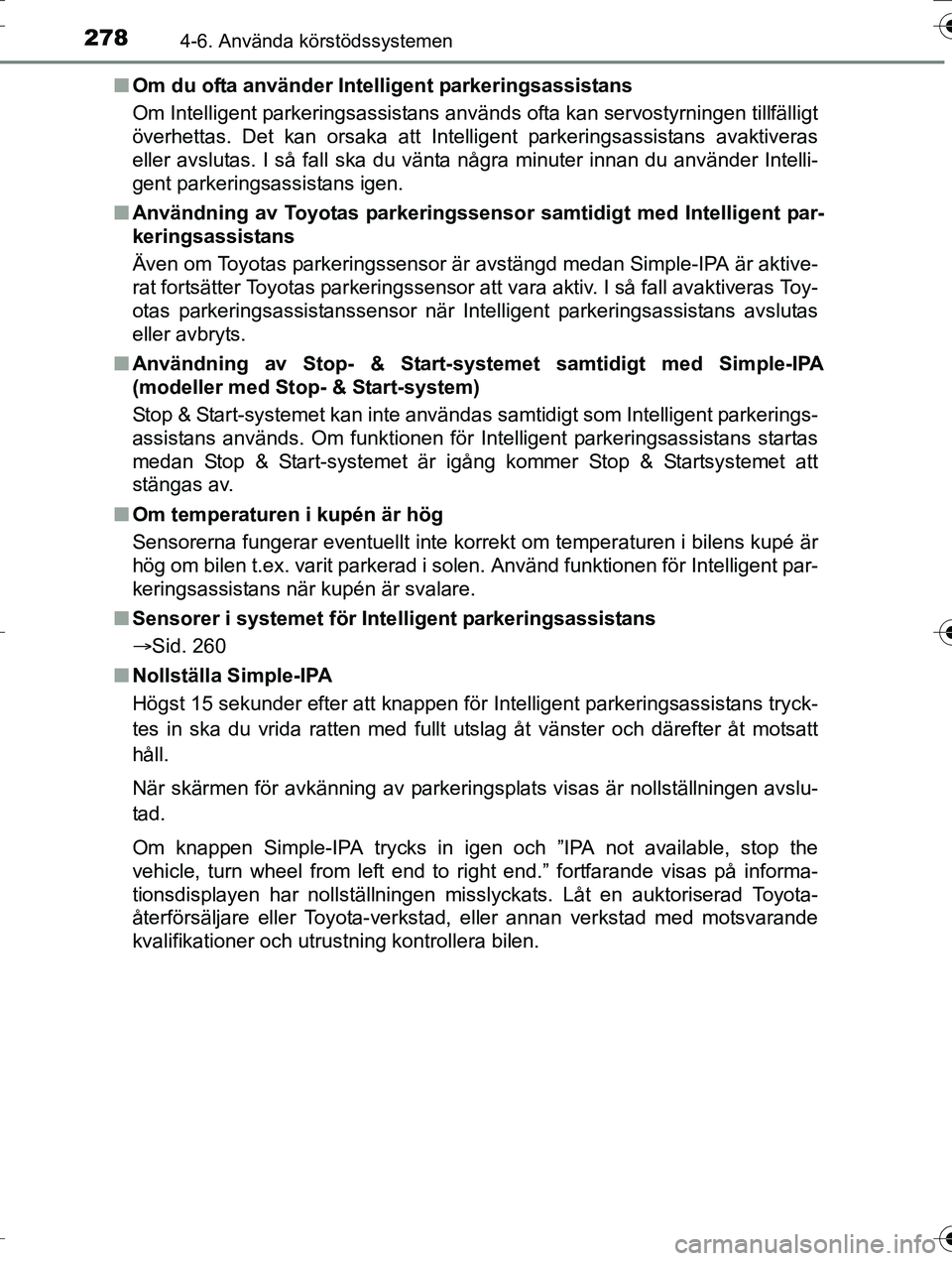

2784-6. Använda körstödssystemen
OM12K53SEn
Om du ofta använder Inte lligent parkeringsassistans
Om Intelligent parkeringsassistans används ofta kan servostyrningen tillfälligt
överhettas. Det kan orsaka att Intelligent parkeringsassistans avaktiveras
eller avslutas. I så fall ska du vänta några minuter innan du använder Intelli-
gent parkeringsassistans igen.
n Användning av Toyotas parkeringssen sor samtidigt med Intelligent par-
keringsassistans
Även om Toyotas parkeringssensor är avstängd medan Simple-IPA är aktive-
rat fortsätter Toyotas parkeringssensor att vara aktiv. I så fall avaktiveras Toy-
otas parkeringsassistanssensor när Intelligent parkeringsassistans avslutas
eller avbryts.
n Användning av Stop- & Start-syst emet samtidigt med Simple-IPA
(modeller med Stop- & Start-system)
Stop & Start-systemet kan inte användas samtidigt som Intelligent parkerings-
assistans används. Om funktionen för Intelligent parkeringsassistans startas
medan Stop & Start-systemet är igång kommer Stop & Startsystemet att
stängas av.
n Om temperaturen i kupén är hög
Sensorerna fungerar eventuellt inte korrekt om temperaturen i bilens kupé är
hög om bilen t.ex. varit parkerad i solen. Använd funktionen för Intelligent par-
keringsassistans när kupén är svalare.
n Sensorer i systemet för Inte lligent parkeringsassistans
Sid. 260
n Nollställa Simple-IPA
Högst 15 sekunder efter att knappen för Intelligent parkeringsassistans tryck-
tes in ska du vrida ratten med fullt utslag åt vänster och därefter åt motsatt
håll.
När skärmen för avkänning av parkeringsplats visas är nollställningen avslu-
tad.
Om knappen Simple-IPA trycks in igen och ”IPA not available, stop the
vehicle, turn wheel from left end to right end.” fortfarande visas på informa-
tionsdisplayen har nollställningen misslyckats. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
OM12K53SE.book Page 278 Tuesday, April 5, 2016 12:02 PM

2794-6. Använda körstödssystemen
OM12K53SE
4
Körning
VA R N I N G
nSäkerhetsanvisningar vid användning av Intelligent parkeringsassistans
l Förlita dig aldrig enbart på funktionen för Intelligent parkeringsassistans
när du parkerar. Föraren är ansvarig för säkerheten. Använd gott omdö\
me
på samma sätt som när du parkerar vilken bil som helst.
l Backa långsamt, använd bromspedalen för att kontrollera bilens hastighet.
l Om det verkar sannolikt att du kommer att köra på bilar, hinder eller män-
niskor i närheten ska du trampa ner bromspedalen och stanna bilen. Stäng
av systemet.
n Omständigheter när användning av funktionen för Intelligent parke-
ringsassistans är förbjuden
Använd inte Intelligent parkeringsassistans i följande situationer.
Det kan orsaka felaktig systemdrift vilket kan resultera i en olycka.
l På tvära kurvor eller sluttningar.
l På isiga eller hala vägar, eller i snö.
l På ojämnt vägunderlag, t.ex. grusvägar.
l Vid dåligt väder, t.ex. kraftigt regn, dimma, snö, etc.
l Om däcken är extremt slitna eller om lufttrycket i däcken är lågt.
l Om bilens hjul är felaktigt inställda på grund av att de t.ex. har slagit i en
trottoarkant.
l Om ett nödhjul (i förekommande fall) eller snökedjor är monterat.
l Om däcken sladdade när försök gjordes att parkera.
l Om parkeringsutrymmet är täckt med löv eller snö.
l Om föremål som t.ex. en dragkrok, trailer, cykelhållare, etc, är monterade
bakpå din bil.
l Om ett fordon vars främre eller bakre del befinner sig ovanför avkännings-
området, t.ex. en truck, buss eller fordon med dragkrok, trailer, cykelhålla-
re, etc, är parkerat framför eller bakom parkeringsutrymmet.
l Om främre stötfångaren har blivit skadad.
l Om sensorn täcks främre stötfångarens skydd, etc.
l Om ett fordon eller ett hinder inte är i lämpligt läge framför eller bakom par-
keringsutrymmet.
n Säkerhetsanvisningar beträf fande automatisk styrning
Eftersom ratten rör sig automatiskt i funktionen för parkeringsassistans
måste du vara uppmärksam på följande.
l Håll klädesplagg, t.ex. slipsar, halsdukar och långa ärmar, på avstånd
eftersom de kan fastna i ratten. Håll barn borta från ratten.
l Om du har långa naglar bör du var försiktig så att du inte skadar dig själv
när ratten rör sig.
OM12K53SE.book Page 279 Tuesday, April 5, 2016 12:02 PM

2804-6. Använda körstödssystemen
OM12K53SE
OBSERVERA
nVid användning av funktionen för Intelligent parkeringsassistans
l Kontrollera att parkeringsutrymmet är lämpligt. (Utrymmets bredd, om det
förekommer hinder, vägytans skick, etc.)
l Intelligent parkeringsassistans kommer inte att fungera på rätt sätt om for-
donet framför eller bakom parkeringsutrymmet är rörligt, eller om ett hinder
uppenbarar sig på parkeringsutrymmet efter att sensorerna har kännt av
parkeringsutrymmet. Kontrollera alltid de omgivande ytorna under assiste-\
rad parkering.
l Sensorerna kan eventuellt inte känna av trottoarkanter. Bilen kan köra på
trottoarkanten beroende på situationen, t.ex. om ett fordon framför eller
bakom parkeringsutrymmet har kört på kanten.
Kontrollera de omgivande ytorna för att undvika att däck och fälgar ska-
das.
l Bilen kan eventuellt inte kunna parkeras på det avsedda parkeringsutrym-
met om bilen rör sig framåt med växelspaken i R, eller backar med växel-
spaken i ett annat läge än R, t.ex. vid parkering på en sluttning.
lNär du backar ska du backa långsamt
för att undvika att bilens framvagn slår i
ett hinder framför bilen.
l När du backar ska du backa långsamt
för att undvika att bilens framvagn slår i
ett fordon som är parkerat framför par-
keringsutrymmet.
OM12K53SE.book Page 280 Tuesday, April 5, 2016 12:02 PM
