4617-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
nEfter byte av säkring
lOm lamporna inte tänds trots att säkringen har bytts, kan glödlampan vara
trasig. ( Sid. 462)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad Toy-
ota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödlampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VA R N I N G
nHindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning fastställa
orsaken till att elsystemet överbelastas och åtgärda felet.
OM12K53SE.book Page 461 Tuesday, April 5, 2016 12:02 PM

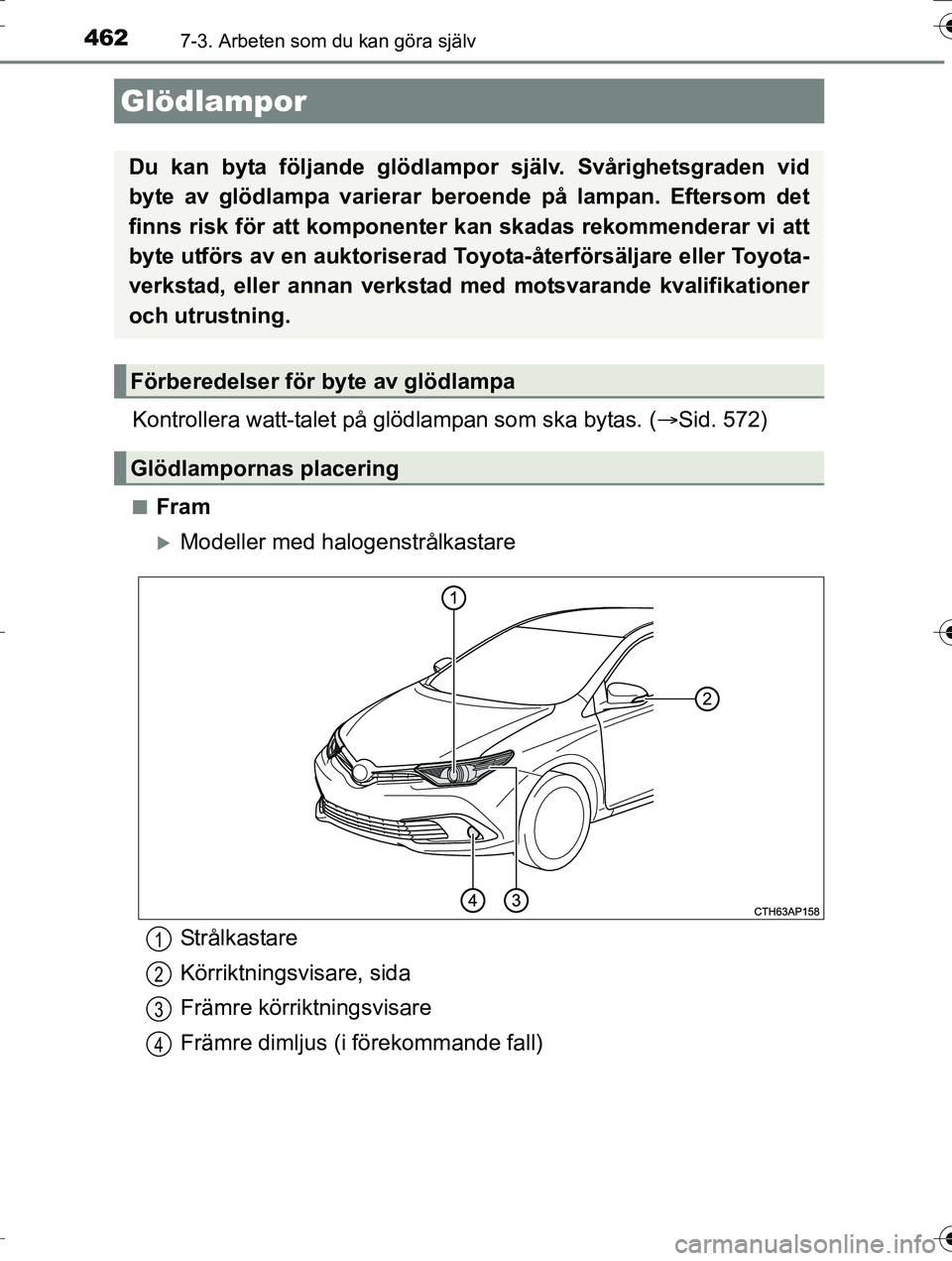

4627-3. Arbeten som du kan göra själv
OM12K53SE
Kontrollera watt-talet på glödlampan som ska bytas. (Sid. 572)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar bero ende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
OM12K53SE.book Page 462 Tuesday, April 5, 2016 12:02 PM

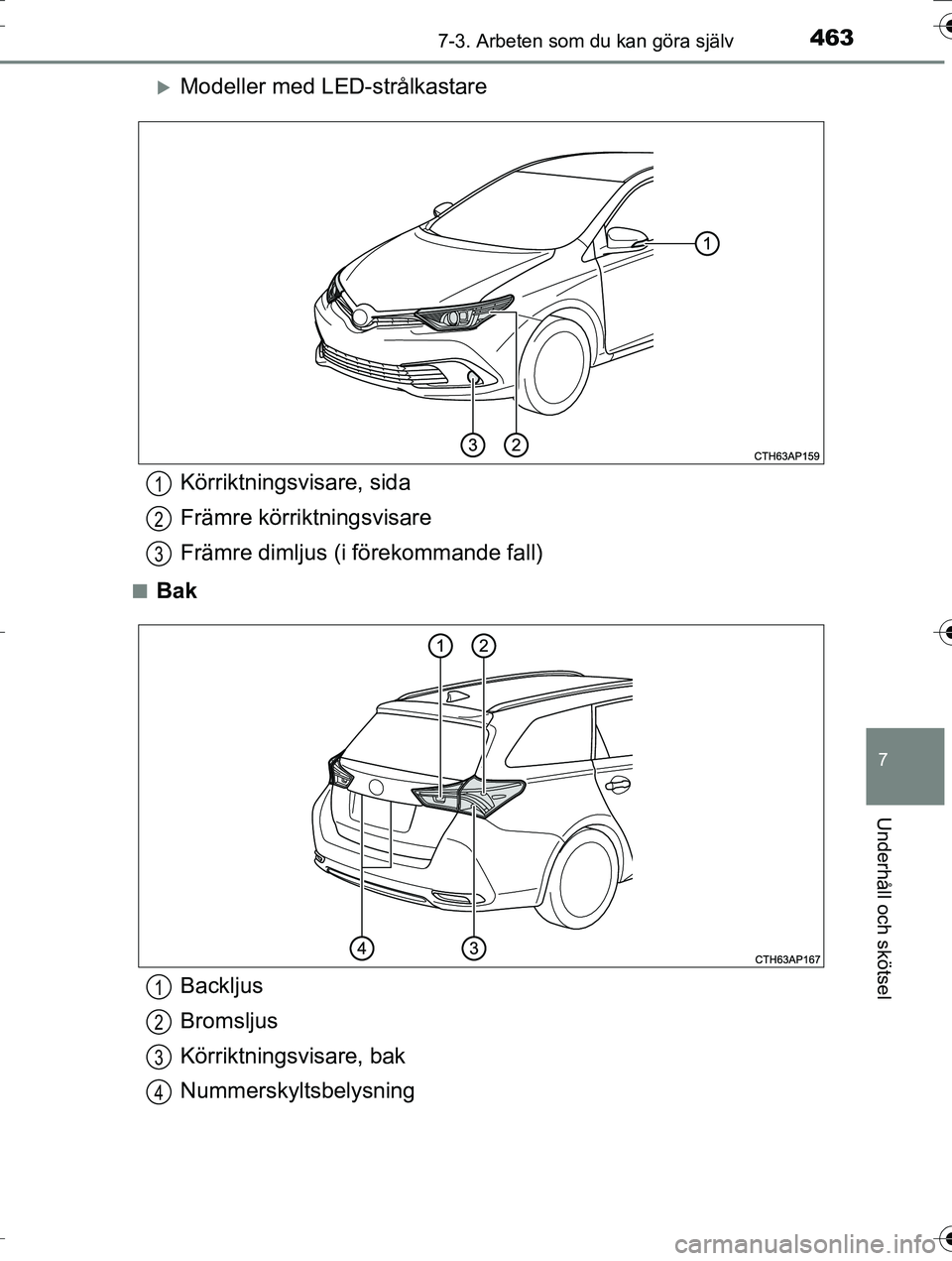

4637-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12K53SE.book Page 463 Tuesday, April 5, 2016 12:02 PM

4647-3. Arbeten som du kan göra själv
OM12K53SEn
Strålkastare (modeller
med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Byte av glödlampor
1
2
3
4
OM12K53SE.book Page 464 Tuesday, April 5, 2016 12:02 PM

4657-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den. Mon-
tera fästklämman. (Endast vid
byte av glödlampa på höger
sida.)
5
6
A
B
7
8
OM12K53SE.book Page 465 Tuesday, April 5, 2016 12:02 PM

4667-3. Arbeten som du kan göra själv
OM12K53SEn
Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
1
2
3
4
OM12K53SE.book Page 466 Tuesday, April 5, 2016 12:02 PM

4677-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamp-
sockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt ord-
ningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12K53SE.book Page 467 Tuesday, April 5, 2016 12:02 PM

4687-3. Arbeten som du kan göra själv
OM12K53SEn
Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för
spolarvätskan och dra ut
den. (Endast vid byte av
glödlampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöppning-
en för spolarvätskan genom
att föra in och vrida den.
Montera fästklämman. (En-
dast vid byte av glödlampa
på höger sida.)
1
2
3
432
5
OM12K53SE.book Page 468 Tuesday, April 5, 2016 12:02 PM

4697-3. Arbeten som du kan göra själv
OM12K53SE
7
Underhåll och skötsel
nKörriktningsvisare, sidaTa bort skyddet
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.
Ta bort uttaget från kåpan till
sidoblinkers.
Ta bort glödlampan.
1
2
3
4
OM12K53SE.book Page 469 Tuesday, April 5, 2016 12:02 PM

4707-3. Arbeten som du kan göra själv
OM12K53SE
Ersätt glödlampan och mon-
tera uttaget i kåpan till sido-
blinkers.
Passa in spåren på uttaget med
kåpan till sidoblinkers.
Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.
Passa in de 6 flikarna och
montera kåpan.
Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.
5
6
7
