TOYOTA AURIS TOURING SPORTS 2016 Bruksanvisningar (in Swedish)

4818-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
Om det är omöjligt att få professionell hjälp i en akut situation kan bilen
tillfälligtvis bogseras me d bogserlinor eller kedjor som fästs i bogserög-
lorna. Bogsering i akut situation bör endast utföras högst 80 km på
vägar med fast underlag i under 30 km/tim.
En förare måste sitta i bilen för att styra och bromsa. Bilens hjul, axlar,
drivlina, axlar, styrning och brom sar måste vara i funktionsdugligt
skick.
Ta fram bogseröglan. ( Sid. 506, 517)
Ta bort kåpan till fästet för bog-
seröglan med en spårmejsel.
Täck skruvmejselns huvud med en
trasa för att undvika skada.
För in bogseröglan i hålet och
dra åt den för hand.
Bogsering i nödsituation
Bogsering i akut situation, metod
1
2
3
OM12K53SE.book Page 481 Tuesday, April 5, 2016 12:02 PM

4828-2. Åtgärder i en nödsituation
OM12K53SE
Dra åt bogseröglan hårdare
med en hjulmutternyckel
* eller
en hård metallstång.
*: Om bilen inte är försedd med en hjulmutternyckel kan en sådan
inhandlas hos en auktoriserad Toy-
ota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Fäst en bogservajrar eller kedjor säkert i bogseröglan.
Var försiktig så att du inte skadar karossen.
Modeller utan elektroniskt lås- oc h startsystem: Sätt dig i bilen som
ska bogseras och starta motorn.
Om motorn inte startar ska du vrida startknappen till läge ”ON”.
Modeller med Stop & Start-system: Stäng av motorn med startknappen en
gång och starta den igen innan bilen bogseras.
Modeller med elektroniskt lås- och startsystem: Sätt dig i bilen som ska
bogseras och starta motorn.
Om motorn inte kan startas ska du trycka startknappen till tändningsläge.
Modeller med Stop & Start-system: Stäng av motorn med startknappen en
gång och starta den igen innan bilen bogseras.
Ändra växelläget till N och lossa parkeringsbromsen.
Om växelspaken inte kan flyttas: Sid. 534
nUnder bogsering
Om motorn inte är igång fungerar inte servosystemen för broms och styrning.
Såväl broms som styrning kräver då mycket större kraft än vanligt.
n Hjulmutternyckel
Modeller utan hjulmutternyckel: Hjulmutternyckel kan köpas hos en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
Modeller med hjulmutternyckel: En hjulmutternyckel är installerad i bagage-
rummet. ( Sid. 506)
4
5
6
7
OM12K53SE.book Page 482 Tuesday, April 5, 2016 12:02 PM

4838-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
VA R N I N G
Observera följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller livshotande skador.
nUnder bogsering
n Undvik att orsaka allvarliga skador på Stop & Start-systemet under
bärgning (modeller me d Stop & Start-system)
Bogsera aldrig den här bilen med hjulen på marken. Använd en bärgnings-
bil med flak, eller lyft upp bilens front eller bakvagn med en bärgningsbil
med hjullyft.
n Under bogsering
l Om bogservajer eller kedja används vid bogsering ska plötsliga starter
etc., undvikas som kan belasta bogseröglor, vajrar eller kedjor alltför
mycket. Bogseröglorna, vajrarna eller kedjorna kan skadas, avbrutna
delar kan träffa människor och orsaka allvarlig skada.
l Modeller utan elektroniskt lås- och startsystem: Vrid inte startknappen till
”LOCK”-läget.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
Modeller med elektroniskt lås- och startsystem: Stäng inte av systemet
med startknappen.
Rattlåset kan vara aktiverat så att ratten inte kan användas.
n Montera bogseröglor på bilen
Kontrollera att bogseröglorna är ordentligt monterade.
Om de inte är säkert monterade kan de lossna under bogsering.
Se till att bilen transporteras med fram-
hjulen upplyfta eller med alla fyra hjulen
upplyfta över marken. Om bilen bogseras
med framhjulen i kontakt med marken
kan drivlinan och relaterade delar ska-
das.
OM12K53SE.book Page 483 Tuesday, April 5, 2016 12:02 PM

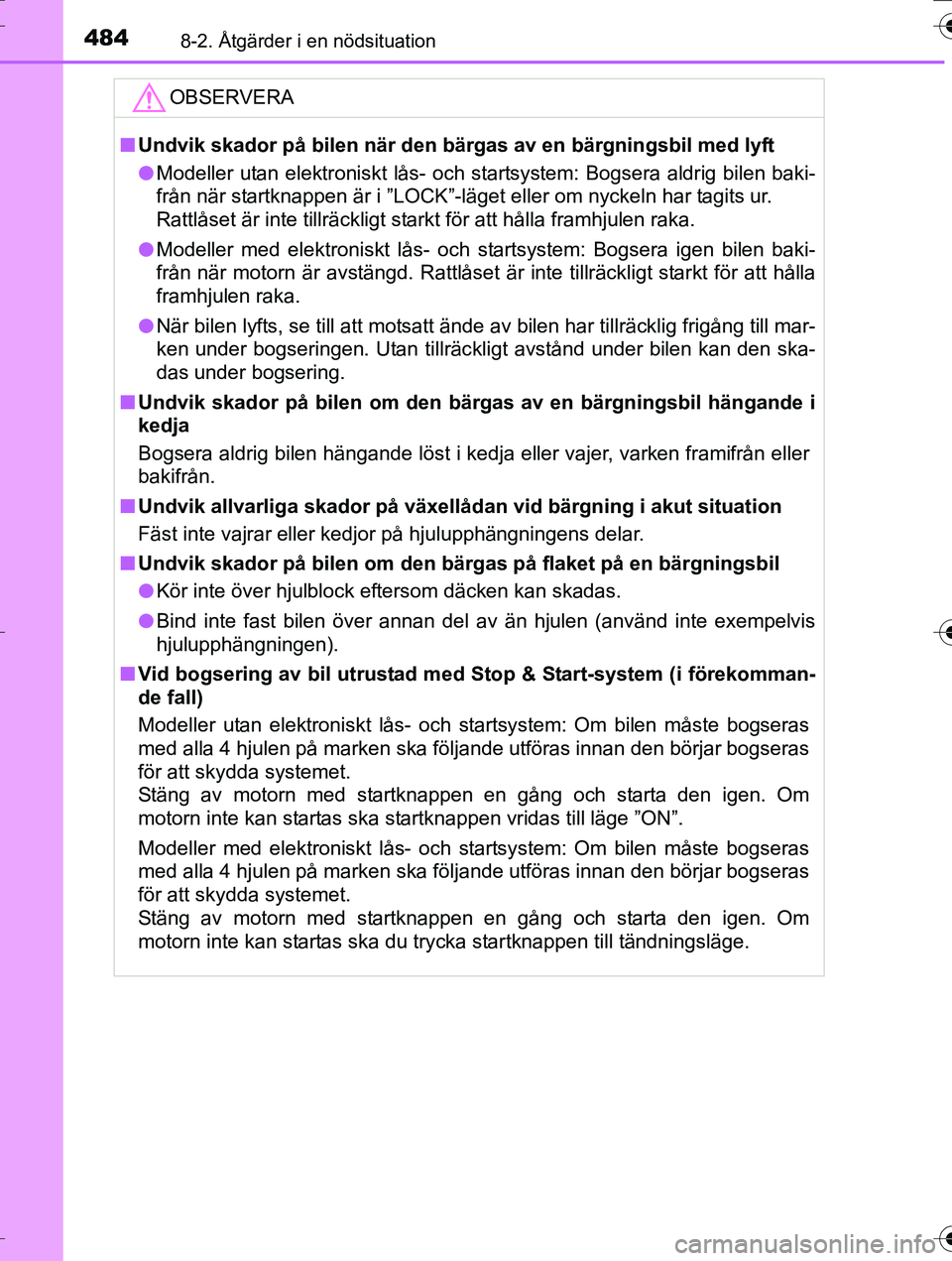

4848-2. Åtgärder i en nödsituation
OM12K53SE
OBSERVERA
nUndvik skador på bilen när den bärgas av en bärgningsbil med lyft
l Modeller utan elektroniskt lås- och startsystem: Bogsera aldrig bilen baki-
från när startknappen är i ”LOCK”-läget eller om nyckeln har tagits ur.
Rattlåset är inte tillräckligt starkt för att hålla framhjulen raka.
l Modeller med elektroniskt lås- och startsystem: Bogsera igen bilen baki-
från när motorn är avstängd. Rattlåset är inte tillräckligt starkt för att hålla
framhjulen raka.
l När bilen lyfts, se till att motsatt ände av bilen har tillräcklig frigång till mar-
ken under bogseringen. Utan tillräckligt avstånd under bilen kan den ska-
das under bogsering.
n Undvik skador på bilen om den bä rgas av en bärgningsbil hängande i
kedja
Bogsera aldrig bilen hängande löst i kedja eller vajer, varken framifrån eller
bakifrån.
n Undvik allvarliga skador på växellådan vid bärgning i akut situation
Fäst inte vajrar eller kedjor på hjulupphängningens delar.
n Undvik skador på bilen om den bärgas på flaket på en bärgningsbil
l Kör inte över hjulblock eftersom däcken kan skadas.
l Bind inte fast bilen över annan del av än hjulen (använd inte exempelvis
hjulupphängningen).
n Vid bogsering av bil utrustad med St op & Start-system (i förekomman-
de fall)
Modeller utan elektroniskt lås- och startsystem: Om bilen måste bogseras
med alla 4 hjulen på marken ska följande utföras innan den börjar bogseras
för att skydda systemet.
Stäng av motorn med startknappen en gång och starta den igen. Om
motorn inte kan startas ska startknappen vridas till läge ”ON”.
Modeller med elektroniskt lås- och startsystem: Om bilen måste bogseras
med alla 4 hjulen på marken ska följande utföras innan den börjar bogseras
för att skydda systemet.
Stäng av motorn med startknappen en gång och starta den igen. Om
motorn inte kan startas ska du trycka startknappen till tändningsläge.
OM12K53SE.book Page 484 Tuesday, April 5, 2016 12:02 PM

4858-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
lLäckage under bilen.
(Vattendropp från luftkonditioneringen efter körning är dock nor-
malt.)
l Däcken är platta eller ojämnt slitna
l Modeller med instrument med 3 ringar: Varningslampan för hög kyl-
vätsketemperatur tänds.
l Modeller med instrument med 2 ringar: Mätarvisaren för kylar-
vätskans temperatur ligger konstant högre än normalt värde.
l Förändringar i avgasljudet
l Däcken tjuter för mycket vid körning i kurvor
l Konstiga ljud från fjädrar, stötdämpare eller hjulupphängning
l Knackning eller annat ljud från motorn
l Motorn misständer, går ojämnt eller knackar
l Märkbart minskad kraft i motorn
l Bilen drar märkbart åt ena hållet vid bromsning
l Bilen drar åt ena hållet vid körning på plant underlag
l Minskad bromsverkan, svampig k änsla, pedalen går nästan ned till
golvet
Om du tror att något är fel
Om du märker något av följande symtom är din bil antagligen i
behov av justering eller reparation. Kontakta snarast möjligt en
auktoriserad Toyota-återförsälj are eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
Synliga symtom
Hörbara symtom
Driftsmässiga symtom
OM12K53SE.book Page 485 Tuesday, April 5, 2016 12:02 PM

4868-2. Åtgärder i en nödsituation
OM12K53SE
Följ nedanstående metod för att starta bilen igen när systemet aktive-
rats.
Modeller utan elektroniskt lås- och startsystem
Vrid startknappen till läge ”ACC” eller ”LOCK”.
Starta motorn igen.
Modeller med elektroniskt lås- och startsystem
Tryck startknappen till radiol äge eller till avstängt läge.
Starta motorn igen.
Avstängningssystem för bränslepump
(bensinmotor)
Det här säkerhetssystemet stänger av bränsletillförseln till
motorn för att minimera risken för bränsleläckage om motorn
skulle stanna eller om en kr ockkudde skulle blåsas upp vid en
kollision.
OBSERVERA
n Innan du startar motorn
Inspektera marken runt omkring bilen.
Om du upptäcker att bränsle har runnit ned på marken är bränslesystemet
skadat och behöver repareras. Starta inte motorn igen.
1
2
1
2
OM12K53SE.book Page 486 Tuesday, April 5, 2016 12:02 PM

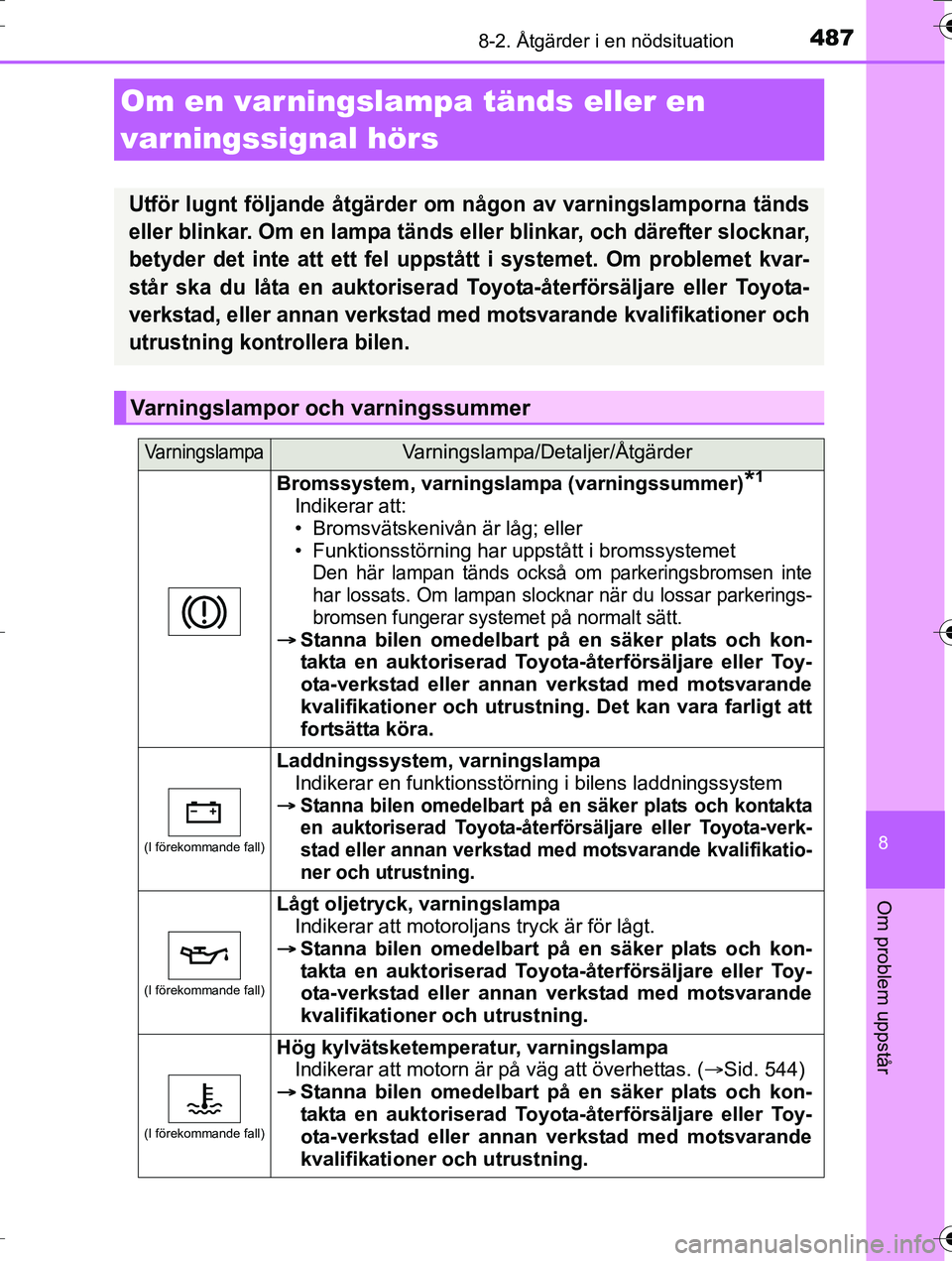

4878-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
Om en varningslampa tänds eller en
varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds
eller blinkar. Om en lampa tänds eller blinkar, och därefter slocknar,
betyder det inte att ett fel uppstått i systemet. Om problemet kvar-
står ska du låta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
Varningslampor och varningssummer
VarningslampaVarningslampa/Detaljer/Åtgärder
Bromssystem, varningslampa (varningssummer)*1
Indikerar att:
• Bromsvätskenivån är låg; eller
• Funktionsstörning har uppstått i bromssystemet
Den här lampan tänds också om parkeringsbromsen inte
har lossats. Om lampan slocknar när du lossar parkerings-
bromsen fungerar systemet på normalt sätt.
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyo ta-återförsäljare eller Toy-
ota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning. Det kan vara farligt att
fortsätta köra.
(I förekommande fall)
Laddningssystem, varningslampa Indikerar en funktionsstörning i bilens laddningssystem
Stanna bilen omedelbart på en säker plats och kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikatio-
ner och utrustning.
(I förekommande fall)
Lågt oljetryck, varningslampaIndikerar att motoroljans tryck är för lågt.
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyo ta-återförsäljare eller Toy-
ota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
(I förekommande fall)
Hög kylvätsketemperatur, varningslampa Indikerar att motorn är på väg att överhettas. ( Sid. 544)
 Stanna bilen omedelbart på en säker plats och kon-
takta en auktoriserad Toyo ta-återförsäljare eller Toy-
ota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OM12K53SE.book Page 487 Tuesday, April 5, 2016 12:02 PM

4888-2. Åtgärder i en nödsituation
OM12K53SE
Motorelektronik, indikeringslampaIndikerar funktionsstörning i:
• Det elektroniska motorstyrningssystemet;
• Det elektroniska gaspedalsystemet; eller
• Det elektroniska kontrollsystemet Multidrive (i förekom-mande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Krockkuddesystem, varningslampa
Indikerar funktionsstörning i:
• Krockkuddesystemet; eller
• Bältessträckarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
ABS-varningslampaIndikerar funktionsstörning i:
• ABS-bromsarna; eller
• Bromsassistanssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Elektriskt servostyrning ssystem, varningslampa (var-
ningssummer) Indikerar funktionsstörning i den elektriska servostyr-
ningen (EPS)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(Tänds med gult sken)
(I förekommande fall)
Farthållare, indikator
Indikerar funktionsstörning i farthållarsystemet.
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(Tänds med gult sken)
(I förekommande fall)
Hastighetsbegränsare, indikeringslampa
Indikerar funktionsstörning i hastighetsbegränsarsyste-
met.
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
VarningslampaVarningslampa/Detaljer/Åtgärder
OM12K53SE.book Page 488 Tuesday, April 5, 2016 12:02 PM

4898-2. Åtgärder i en nödsituation
OM12K53SE
8
Om problem uppstår
(Tänds)
SlirindikeringIndikerar funktionsstörning i:
• VSC (antisladdsystemet);
• TRC (antispinnsystemet); eller
• Hjälpsystem vid start i motlut
Lampan blinkar när VSC- eller TRC-systemet är i drift.
(Sid. 284)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
(I förekommande fall)
PCS, varningslampa
Om varningslampan blinkar (och en varningssummer
hörs):
Indikerar funktionsstörning i PCS (aktivt krockskyddssys-
tem)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
Om varningslampan blinkar (och en varningssummer inte
hörs):
Indikerar att PCS (det aktiva krockskyddssystemet) är till-
fälligt inaktiverat, möjligen på grund av något av följan\
de:
• Delen av vindrutan kring frontsensorn är smutsig, immigeller täckt med kondens, is, dekaler etc.
 Ta bort smuts, imma, kondens, is, dekaler, etc.
(Sid. 209)
• Temperaturen i frontsensorn ligger utanför dess drifts- område
 Vänta en stund tills ytan kring frontsensorn har sval-
nat tillräckligt.
Om varningslampan tänds:
Endera VSC (antisladdsystemet) eller PCS (det aktiva
krockskyddssystemet) har inaktiverats, eller båda har
inaktiverats.
 Aktivera PCS genom att aktivera både VSC- och PCS-
systemen. ( Sid. 214, 285)
(Blinkar)
(I förekommande fall)
Stop & Start-system avstängt, indikeringslampa
Indikerar en funktionsstörning i Stop & Start-systemet
(Avstängningsindikatorn för Stop & Start tänds när syste-
met stängs av: Sid. 240)
Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
VarningslampaVarningslampa/Detaljer/Åtgärder
OM12K53SE.book Page 489 Tuesday, April 5, 2016 12:02 PM

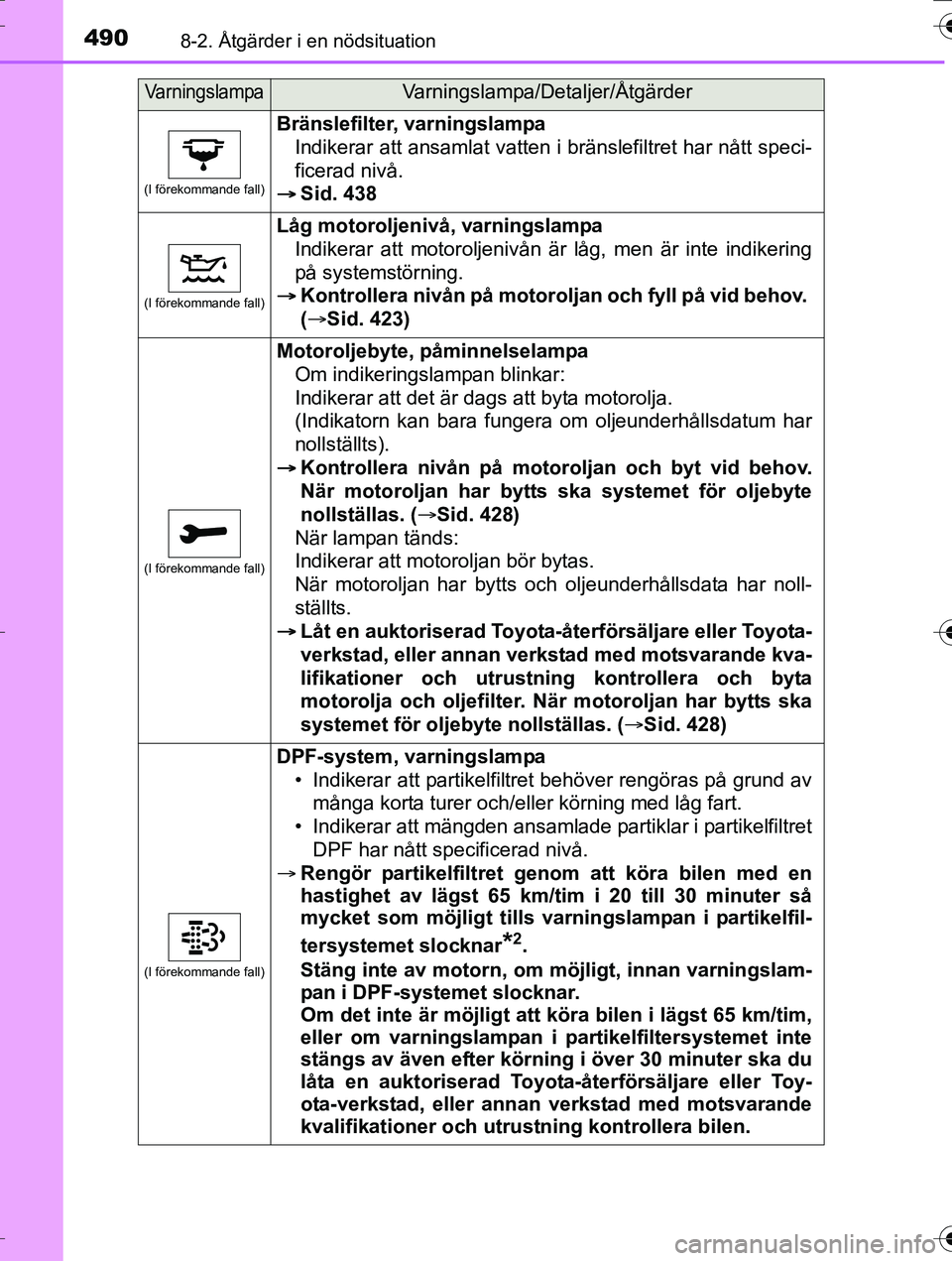

4908-2. Åtgärder i en nödsituation
OM12K53SE
(I förekommande fall)
Bränslefilter, varningslampaIndikerar att ansamlat vatten i bränslefiltret har nått speci-
ficerad nivå.
 Sid. 438
(I förekommande fall)
Låg motoroljenivå, varningslampa
Indikerar att motoroljenivån är låg, men är inte indikering
på systemstörning.
 Kontrollera nivån på motoroljan och fyll på vid behov.
(Sid. 423)
(I förekommande fall)
Motoroljebyte, påminnelselampa
Om indikeringslampan blinkar:
Indikerar att det är dags att byta motorolja.
(Indikatorn kan bara fungera om oljeunderhållsdatum har
nollställts).
 Kontrollera nivån på motoroljan och byt vid behov.
När motoroljan har bytts ska systemet för oljebyte
nollställas. ( Sid. 428)
När lampan tänds:
Indikerar att motoroljan bör bytas.
När motoroljan har bytts och oljeunderhållsdata har noll-
ställts.
 Låt en auktoriserad Toyota-å terförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning kontrollera och byta
motorolja och oljefilter. När motoroljan har bytts ska
systemet för oljebyte nollställas. ( Sid. 428)
(I förekommande fall)
DPF-system, varningslampa
• Indikerar att partikelfiltret behöver rengöras på grund avmånga korta turer och/eller körning med låg fart.
• Indikerar att mängden ansamlade partiklar i partikelfiltret
DPF har nått specificerad nivå.
 Rengör partikelfiltret genom att köra bilen med en
hastighet av lägst 65 km/tim i 20 till 30 minuter så
mycket som möjligt tills var ningslampan i partikelfil-
tersystemet slocknar
*2.
Stäng inte av motorn, om möjligt, innan varningslam-
pan i DPF-systemet slocknar.
Om det inte är möjligt att köra bilen i lägst 65 km/tim,
eller om varningslampan i partikelfiltersystemet inte
stängs av även efter körni ng i över 30 minuter ska du
låta en auktoriserad Toyota-återförsäljare eller Toy-
ota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrust ning kontrollera bilen.
VarningslampaVarningslampa/Detaljer/Åtgärder
OM12K53SE.book Page 490 Tuesday, April 5, 2016 12:02 PM
