5709-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)

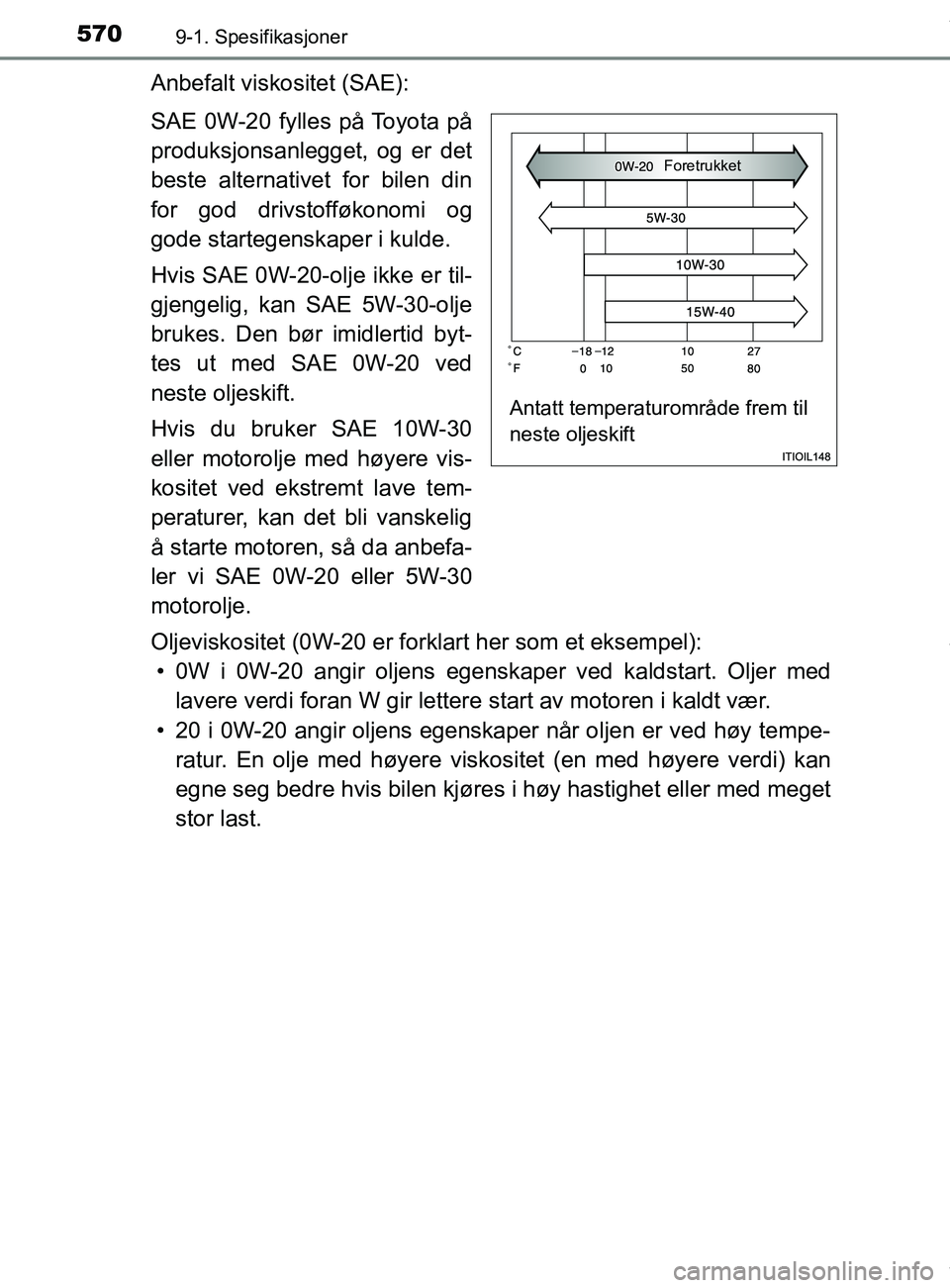

Anbefalt viskositet (SAE):
SAE 0W-20 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-20-olje ikke er til-
gjengelig, kan SAE 5W-30-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-20 ved
neste oljeskift.
Hvis du bruker SAE 10W-30
eller motorolje med høyere vis-
kositet ved ekstremt lave tem-
peraturer, kan det bli vanskelig
å starte motoren, så da anbefa-
ler vi SAE 0W-20 eller 5W-30
motorolje.
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12L13NO.book Page 570 Monday, January 30, 2017 9:39 AM

5719-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner

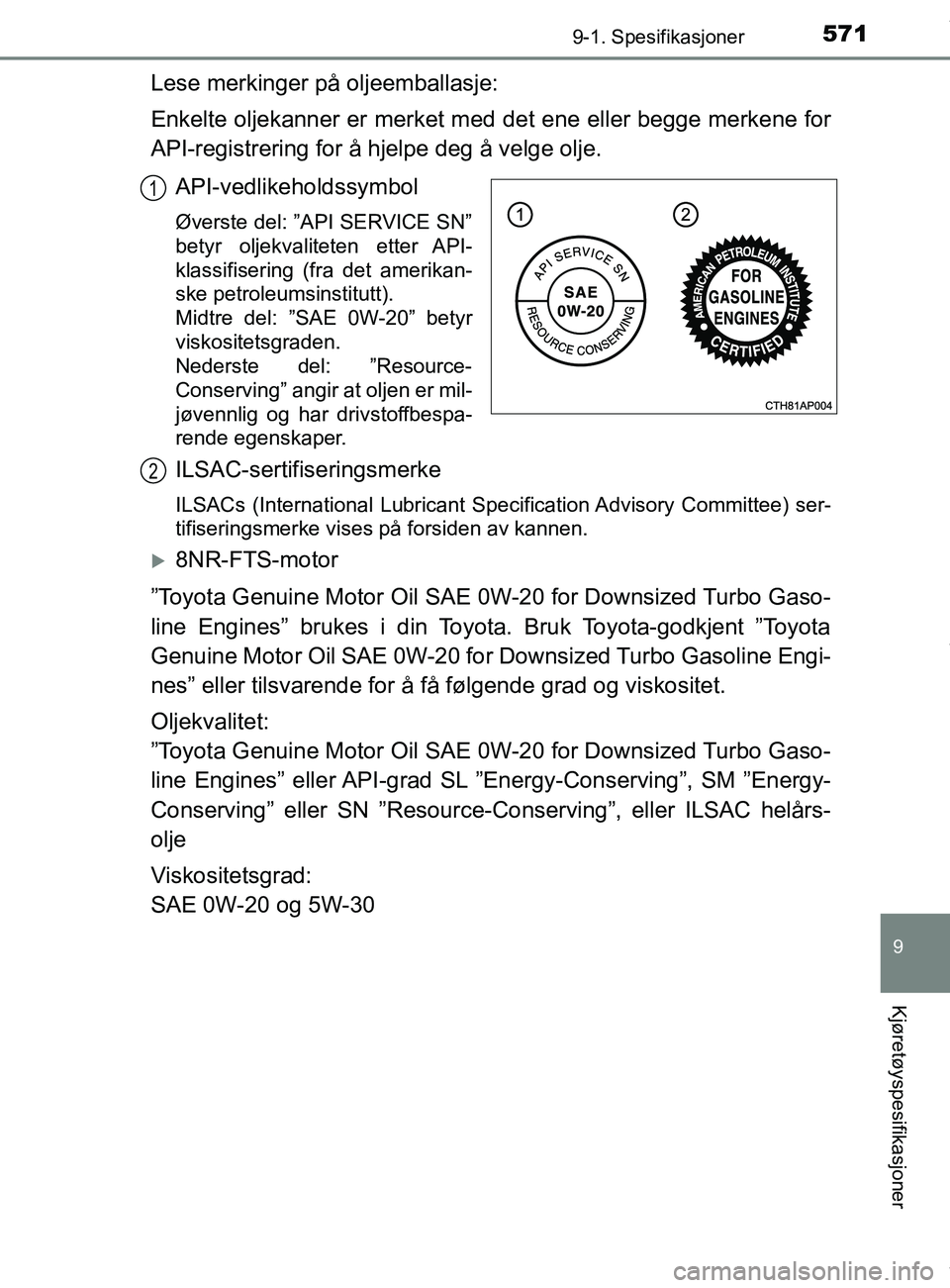

Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
8NR-FTS-motor
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” brukes i din Toyota. Bruk Toyota-godkjent ”Toyota
Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline Engi-
nes” eller tilsvarende for å få følgende grad og viskositet.
Oljekvalitet:
”Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gaso-
line Engines” eller API-grad SL ”Energy-Conserving”, SM ”Energy-
Conserving” eller SN ”Resource-Conserving”, eller ILSAC helårs-
olje
Viskositetsgrad:
SAE 0W-20 og 5W-30
1
2
OM12L13NO.book Page 571 Monday, January 30, 2017 9:39 AM

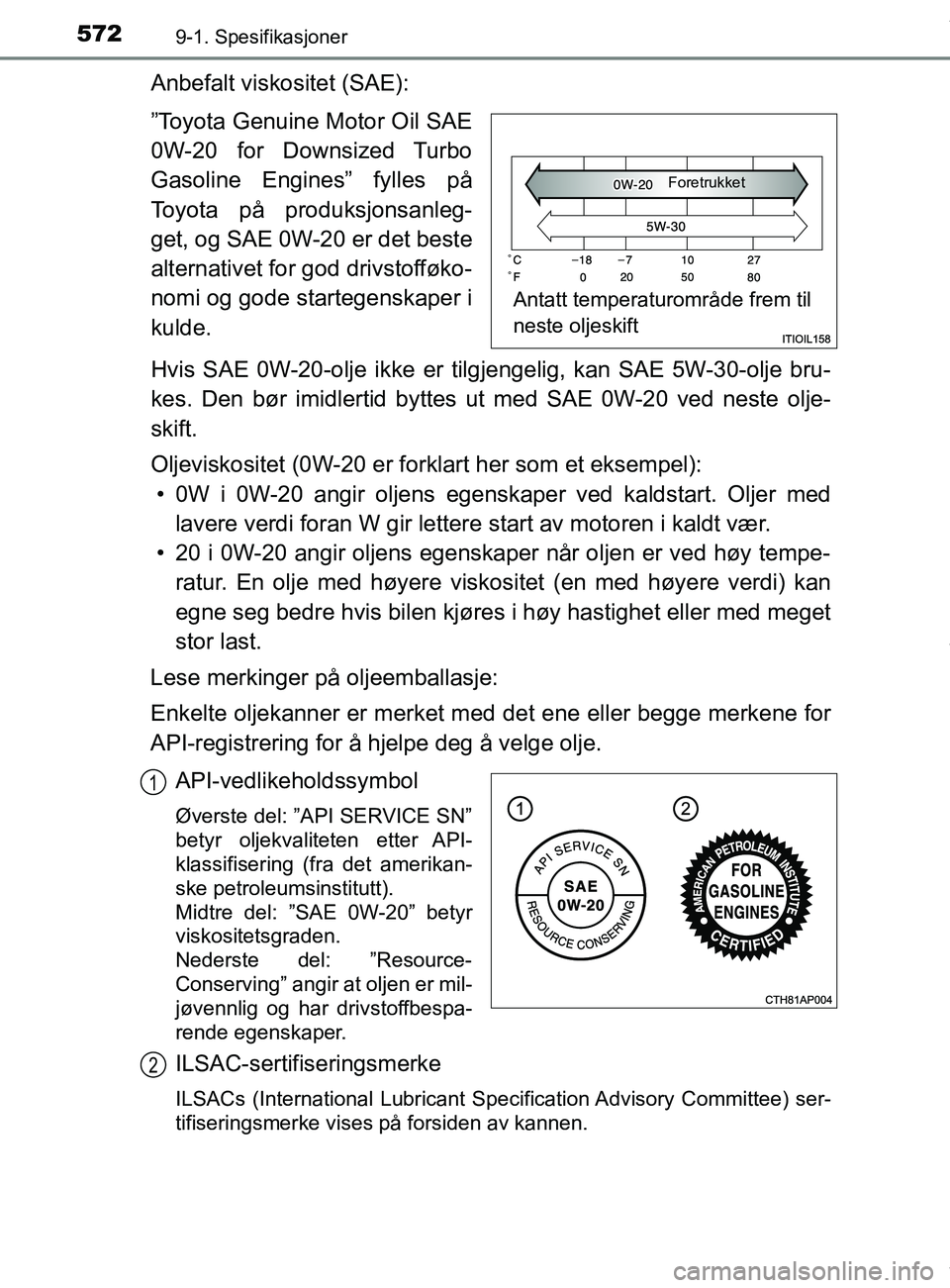

5729-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
Anbefalt viskositet (SAE):
”Toyota Genuine Motor Oil SAE
0W-20 for Downsized Turbo
Gasoline Engines” fylles på
Toyota på produksjonsanleg-
get, og SAE 0W-20 er det beste
alternativet for god drivstofføko-
nomi og gode startegenskaper i
kulde.
Hvis SAE 0W-20-olje ikke er tilgjengelig, kan SAE 5W-30-olje bru-
kes. Den bør imidlertid byttes ut med SAE 0W-20 ved neste olje-
skift.
Oljeviskositet (0W-20 er forklart her som et eksempel): • 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.
API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
1
2
OM12L13NO.book Page 572 Monday, January 30, 2017 9:39 AM

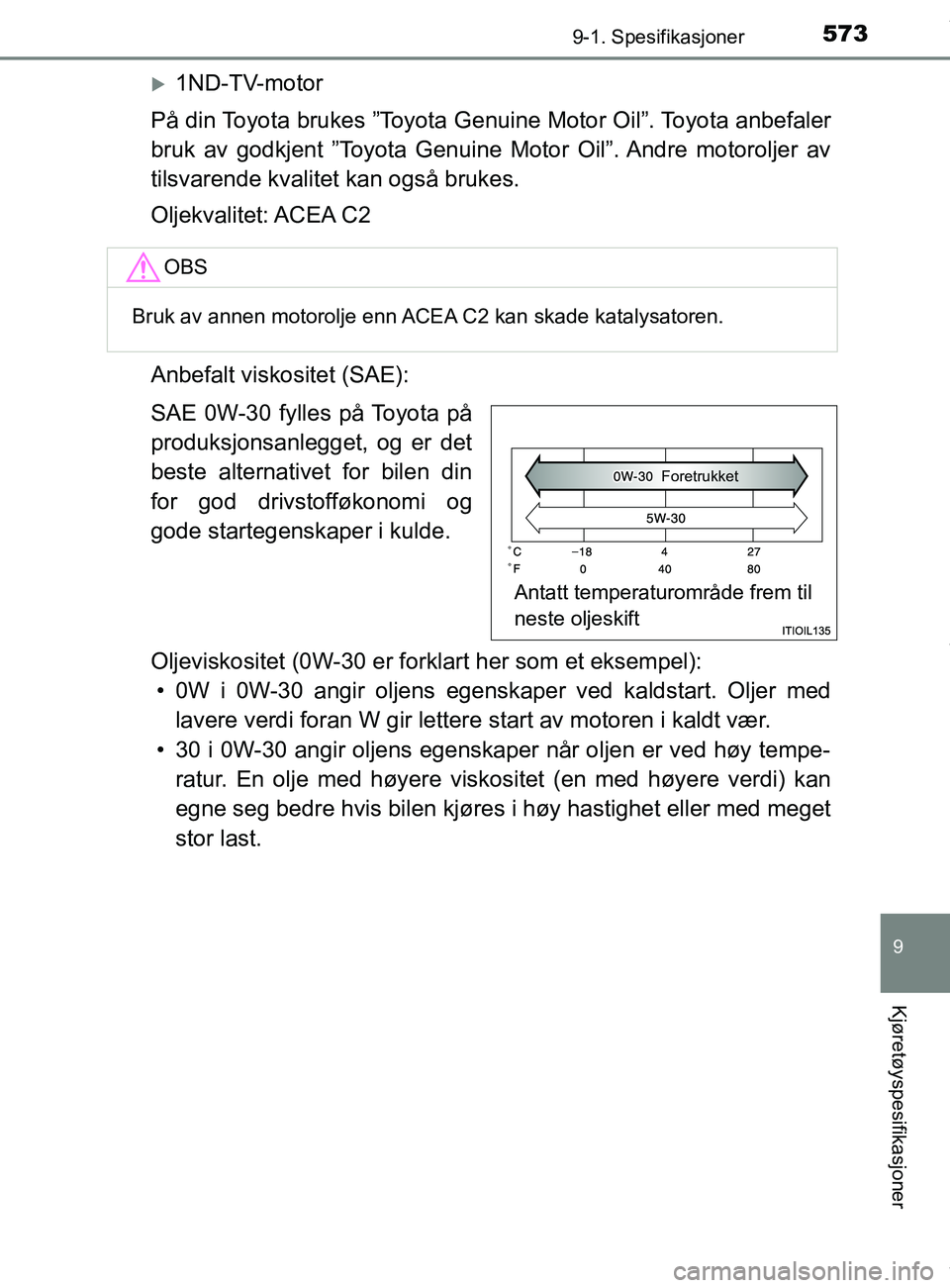

5739-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
1ND-TV-motor
På din Toyota brukes ”Toyota Genuine Motor Oil”. Toyota anbefaler
bruk av godkjent ”Toyota Genuine Motor Oil”. Andre motoroljer av
tilsvarende kvalitet kan også brukes.
Oljekvalitet: ACEA C2
Anbefalt viskositet (SAE):
SAE 0W-30 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Oljeviskositet (0W-30 er forklart her som et eksempel): • 0W i 0W-30 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 30 i 0W-30 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
OBS
Bruk av annen motorolje enn ACEA C2 kan skade katalysatoren.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12L13NO.book Page 573 Monday, January 30, 2017 9:39 AM

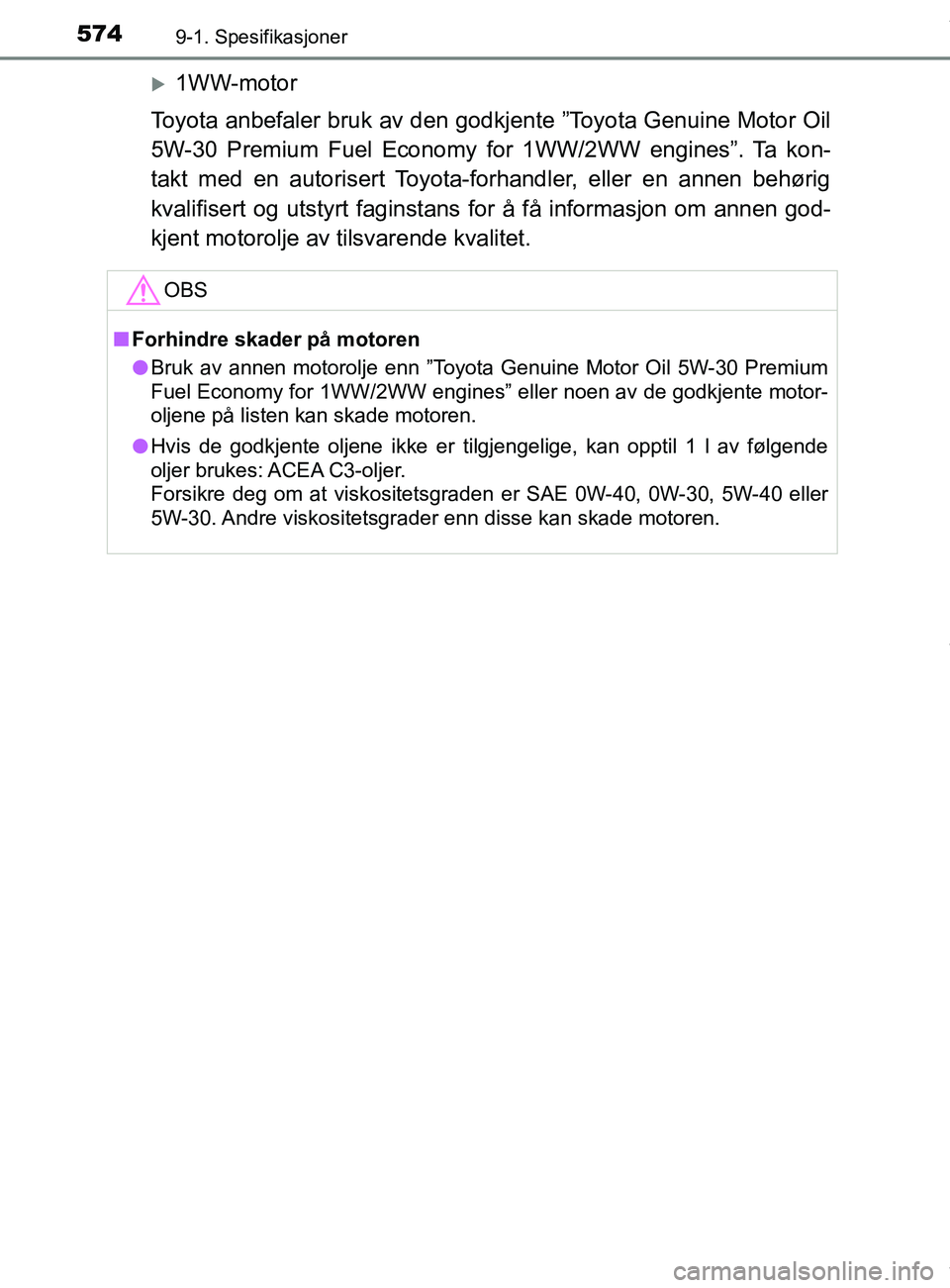

5749-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
1WW-motor
Toyota anbefaler bruk av den godkjente ”Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines”. Ta kon-
takt med en autorisert Toyota-forhandler, eller en annen behørig
kvalifisert og utstyrt faginstans for å få informasjon om annen god-
kjent motorolje av tilsvarende kvalitet.
OBS
n Forhindre skader på motoren
l Bruk av annen motorolje enn ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” eller noen av de godkjente motor-
oljene på listen kan skade motoren.
l Hvis de godkjente oljene ikke er tilgjengelige, kan opptil 1 l av følgende
oljer brukes: ACEA C3-oljer.
Forsikre deg om at viskositetsgraden er SAE 0W-40, 0W-30, 5W-40 eller
5W-30. Andre viskositetsgrader enn disse kan skade motoren.
OM12L13NO.book Page 574 Monday, January 30, 2017 9:39 AM

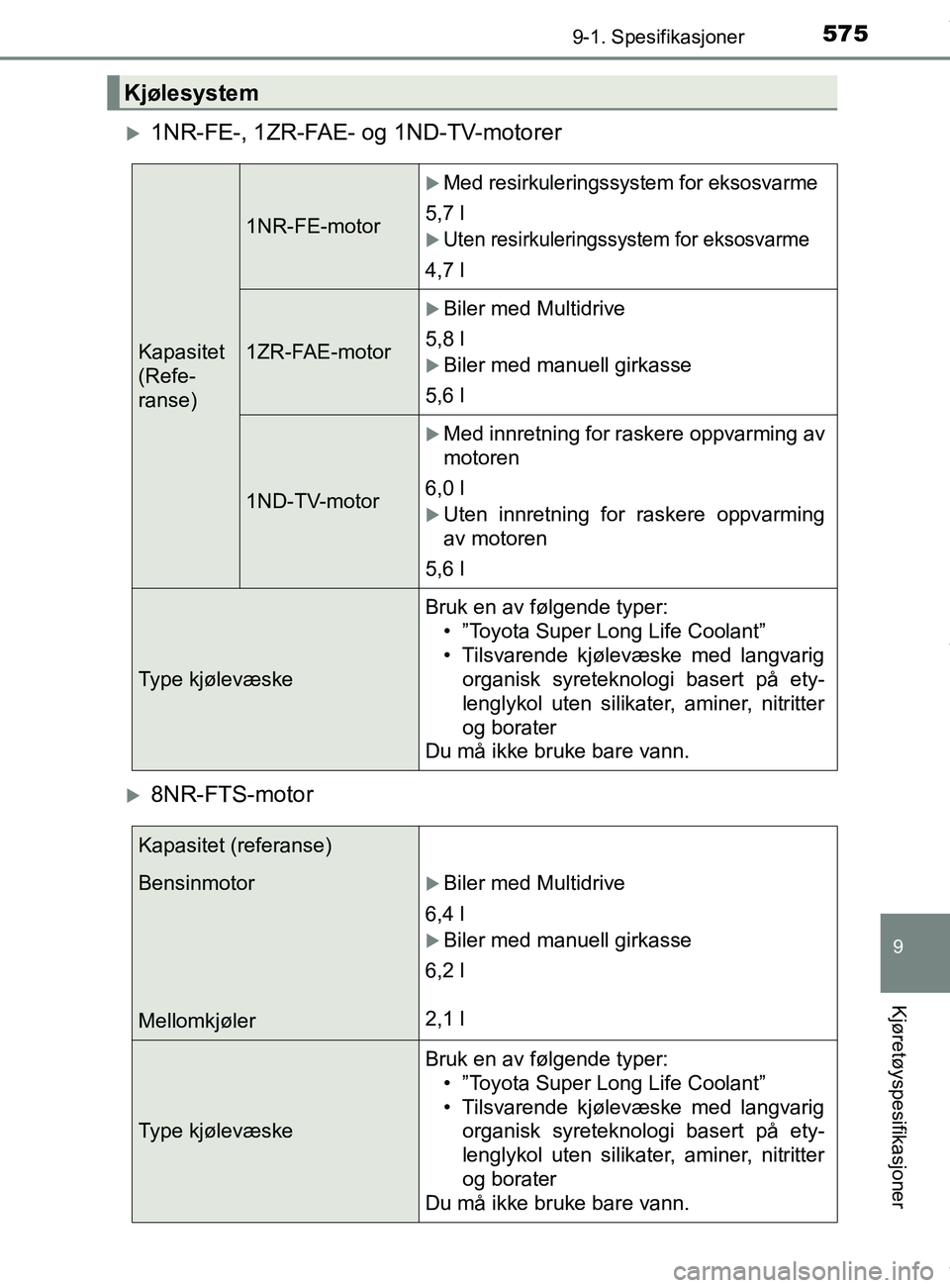

5759-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
1NR-FE-, 1ZR-FAE- og 1ND-TV-motorer
8NR-FTS-motor
Kjølesystem
Kapasitet
(Refe-
ranse)
1NR-FE-motor
Med resirkuleringssystem for eksosvarme
5,7 l
Uten resirkuleringssystem for eksosvarme
4,7 l
1ZR-FAE-motor
Biler med Multidrive
5,8 l
Biler med manuell girkasse
5,6 l
1ND-TV-motor
Med innretning for raskere oppvarming av
motoren
6,0 l
Uten innretning for raskere oppvarming
av motoren
5,6 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
Kapasitet (referanse)
Bensinmotor
MellomkjølerBiler med Multidrive
6,4 l
Biler med manuell girkasse
6,2 l
2,1 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
OM12L13NO.book Page 575 Monday, January 30, 2017 9:39 AM

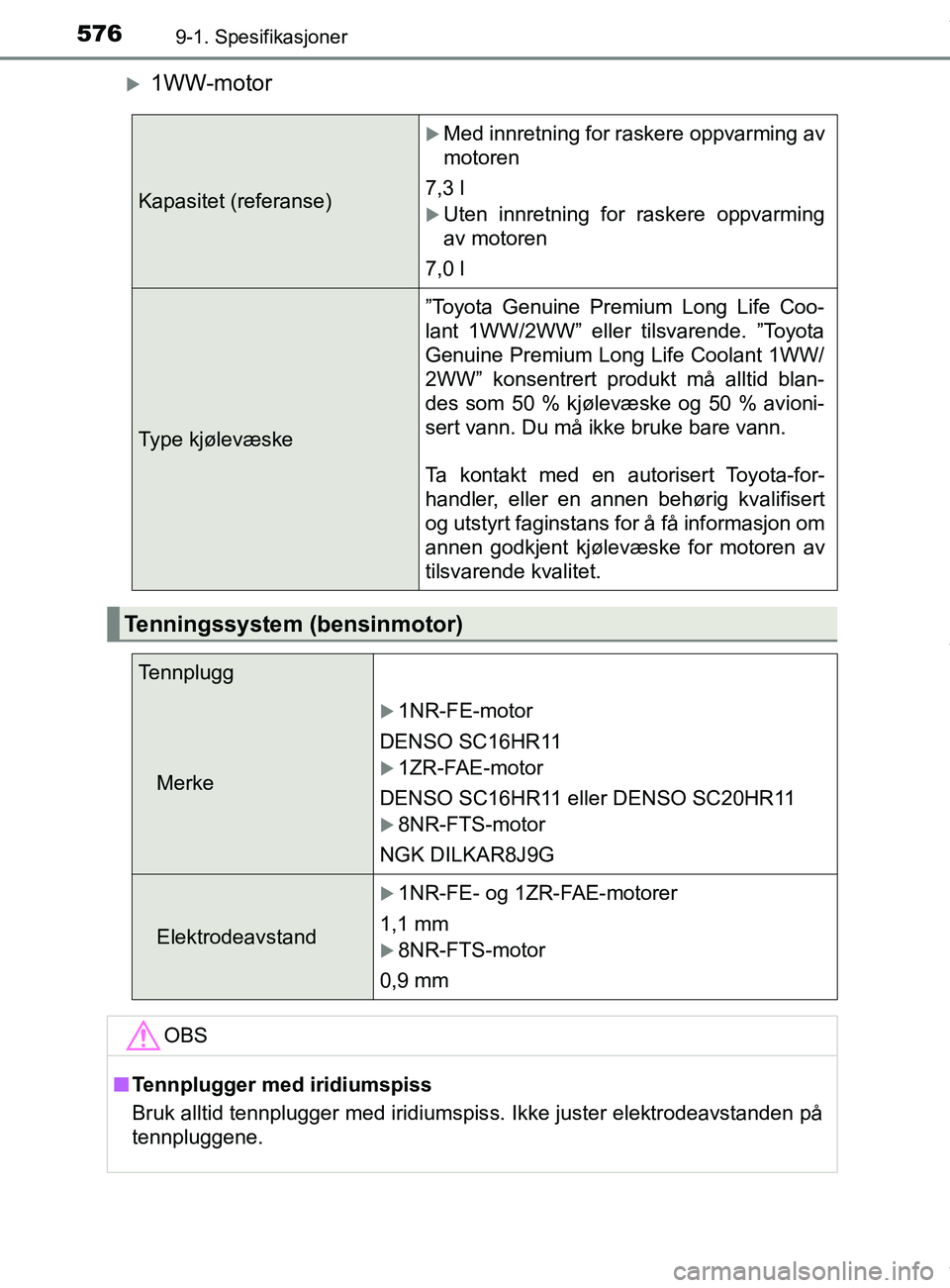

5769-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
1WW-motor
Kapasitet (referanse)
Med innretning for raskere oppvarming av
motoren
7,3 l
Uten innretning for raskere oppvarming
av motoren
7,0 l
Type kjølevæske ”Toyota Genuine Premium Long Life Coo-
lant 1WW/2WW” eller tilsvarende. ”Toyota
Genuine Premium Long Life Coolant 1WW/
2WW” konsentrert produkt må alltid blan-
des som 50 % kjølevæske og 50 % avioni-
sert vann. Du må ikke bruke bare vann.
Ta kontakt med en autorisert Toyota-for-
handler, eller en annen behørig kvalifisert
og utstyrt faginstans for å få informasjon om
annen godkjent kjølevæske for motoren av
tilsvarende kvalitet.
Tenningssystem (bensinmotor)
Tennplugg
Merke
1NR-FE-motor
DENSO SC16HR11
1ZR-FAE-motor
DENSO SC16HR11 eller DENSO SC20HR11
8NR-FTS-motor
NGK DILKAR8J9G
Elektrodeavstand
1NR-FE- og 1ZR-FAE-motorer
1,1 mm
8NR-FTS-motor
0,9 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
OM12L13NO.book Page 576 Monday, January 30, 2017 9:39 AM

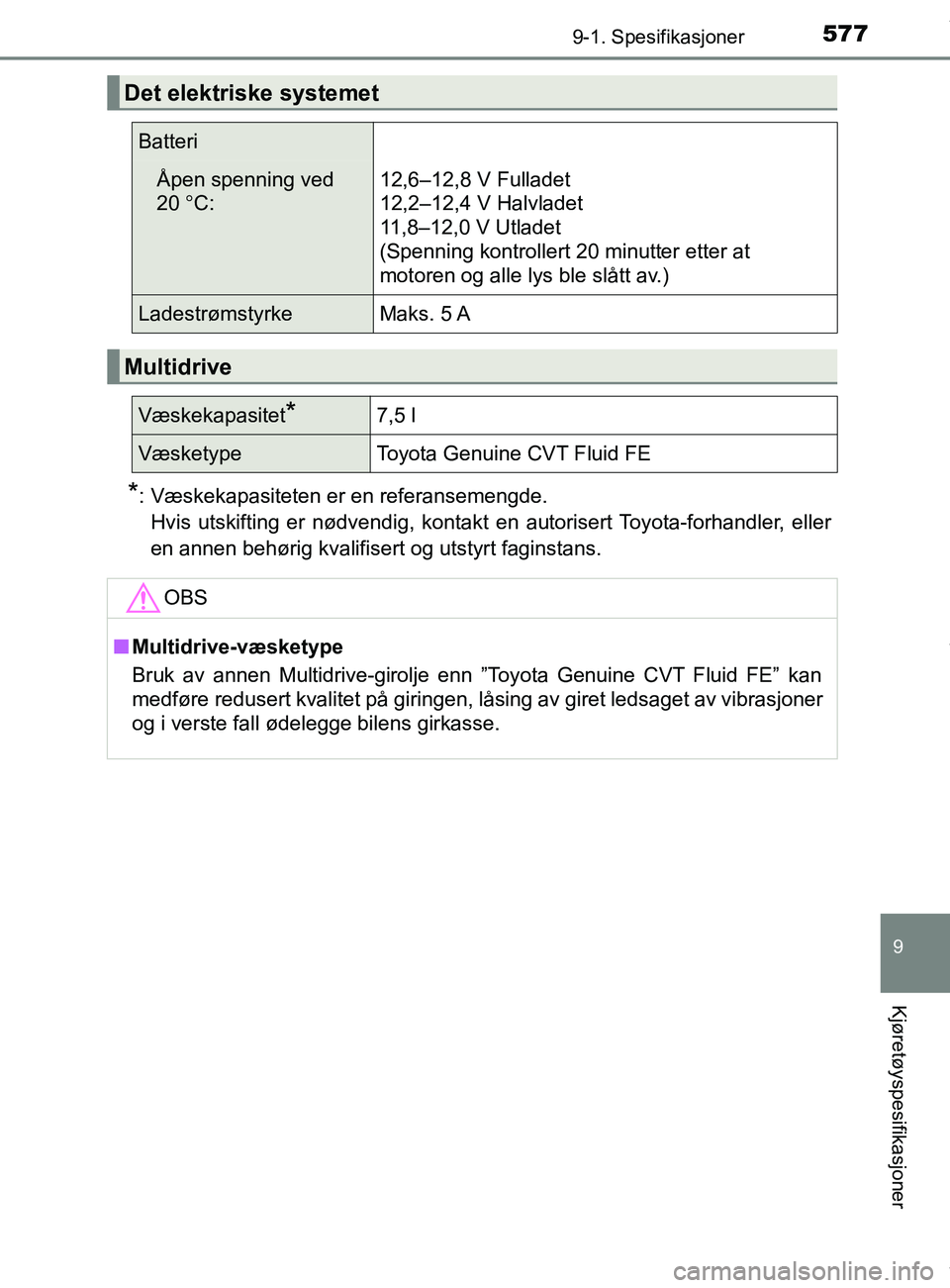

5779-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
*: Væskekapasiteten er en referansemengde.Hvis utskifting er nødvendig, kontakt en autorisert Toyota-forhandler, eller
en annen behørig kvalifisert og utstyrt faginstans.
Det elektriske systemet
Batteri
Åpen spenning ved
20  C: 12,6–12,8 V Fulladet
12,2–12,4 V Halvladet
11,8–12,0 V Utladet
(Spenning kontrollert 20 minutter etter at
motoren og alle lys ble slått av.)
LadestrømstyrkeMaks. 5 A
Multidrive
Væskekapasitet*7,5 l
VæsketypeToyota Genuine CVT Fluid FE
OBS
n Multidrive-væsketype
Bruk av annen Multidrive-girolje enn ”Toyota Genuine CVT Fluid FE” kan
medføre redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner
og i verste fall ødelegge bilens girkasse.
OM12L13NO.book Page 577 Monday, January 30, 2017 9:39 AM

5789-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)

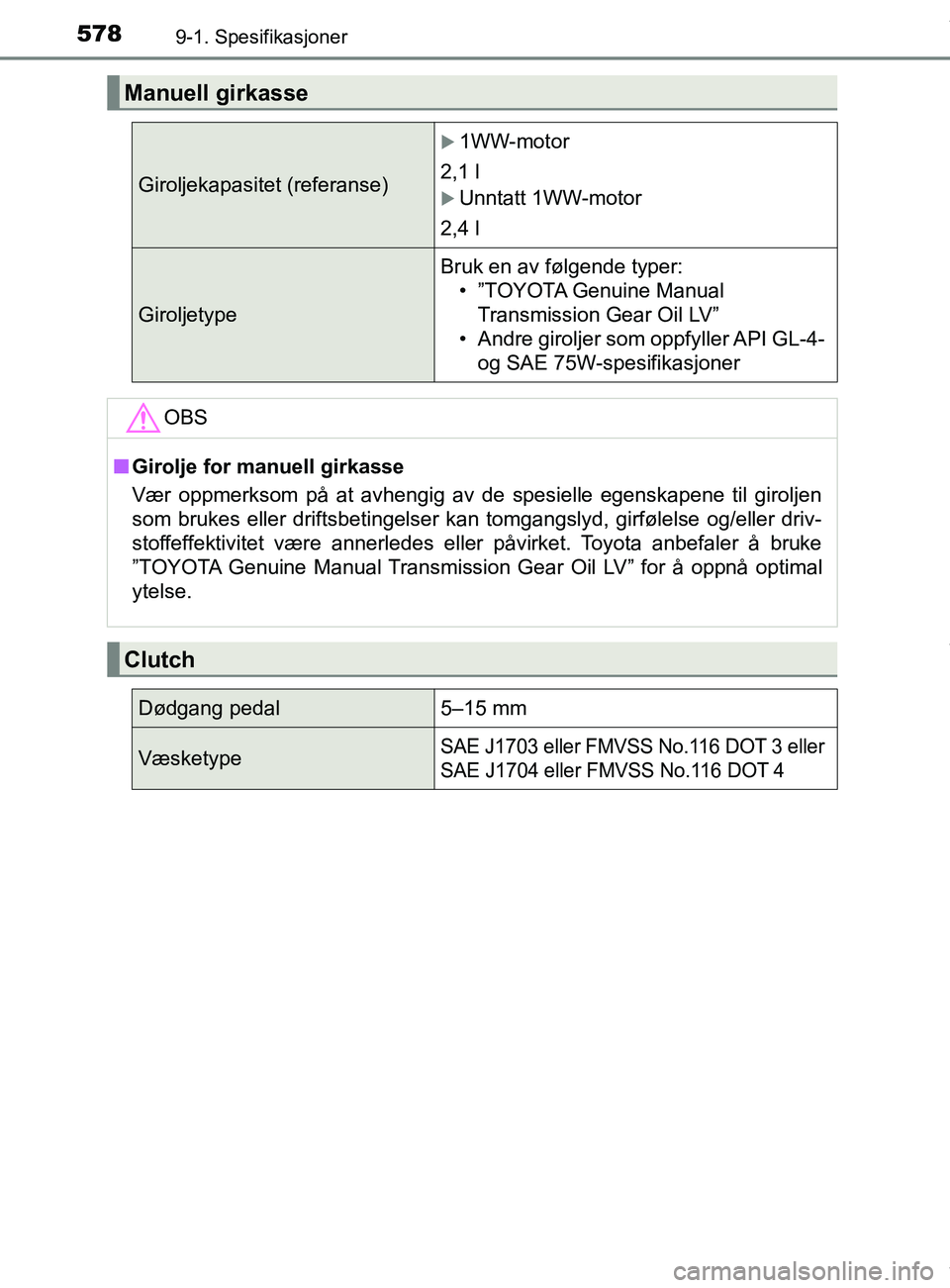

Manuell girkasse
Giroljekapasitet (referanse)
1WW-motor
2,1 l
Unntatt 1WW-motor
2,4 l
Giroljetype Bruk en av følgende typer:
• ”TOYOTA Genuine Manual
Transmission Gear Oil LV”
• Andre giroljer som oppfyller API GL-4- og SAE 75W-spesifikasjoner
OBS
n Girolje for manuell girkasse
Vær oppmerksom på at avhengig av de spesielle egenskapene til giroljen
som brukes eller driftsbetingelser kan tomgangslyd, girfølelse og/eller driv-
stoffeffektivitet være annerledes eller påvirket. Toyota anbefaler å bruke
”TOYOTA Genuine Manual Transmission Gear Oil LV” for å oppnå optimal
ytelse.
Clutch
Dødgang pedal 5–15 mm
VæsketypeSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
OM12L13NO.book Page 578 Monday, January 30, 2017 9:39 AM

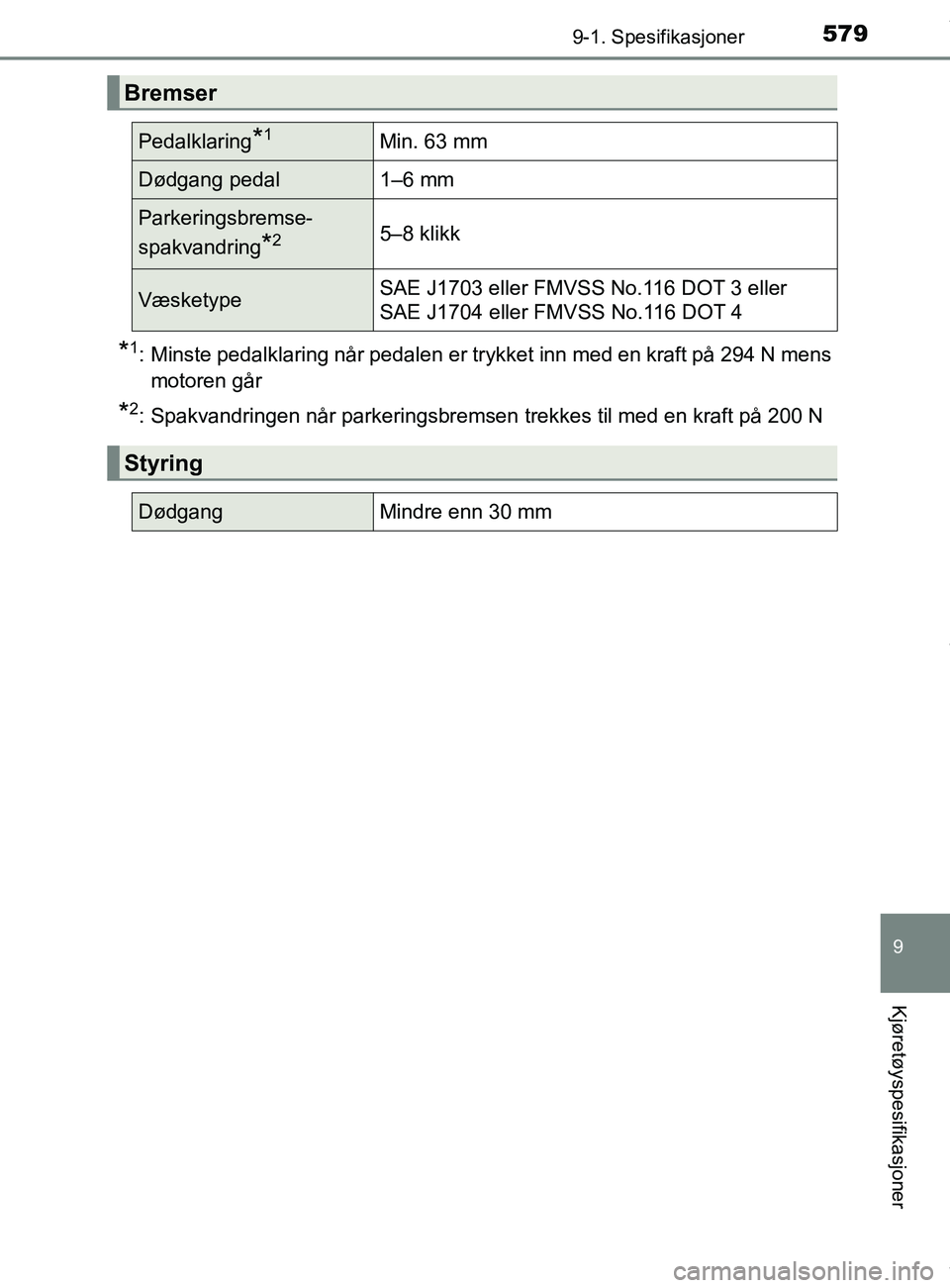

5799-1. Spesifikasjoner
AURIS Touring Sports (OM12L13NO)
9
Kjøretøyspesifikasjoner
*1: Minste pedalklaring når pedalen er trykket inn med en kraft på 294 N mensmotoren går
*2: Spakvandringen når parkeringsbremsen trekkes til med en kraft på 200 N
Bremser
Pedalklaring*1Min. 63 mm
Dødgang pedal 1–6 mm
Parkeringsbremse-
spakvandring
*25–8 klikk
VæsketypeSAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
