TOYOTA AURIS TOURING SPORTS 2016 Manuel du propriétaire (in French)

641
9

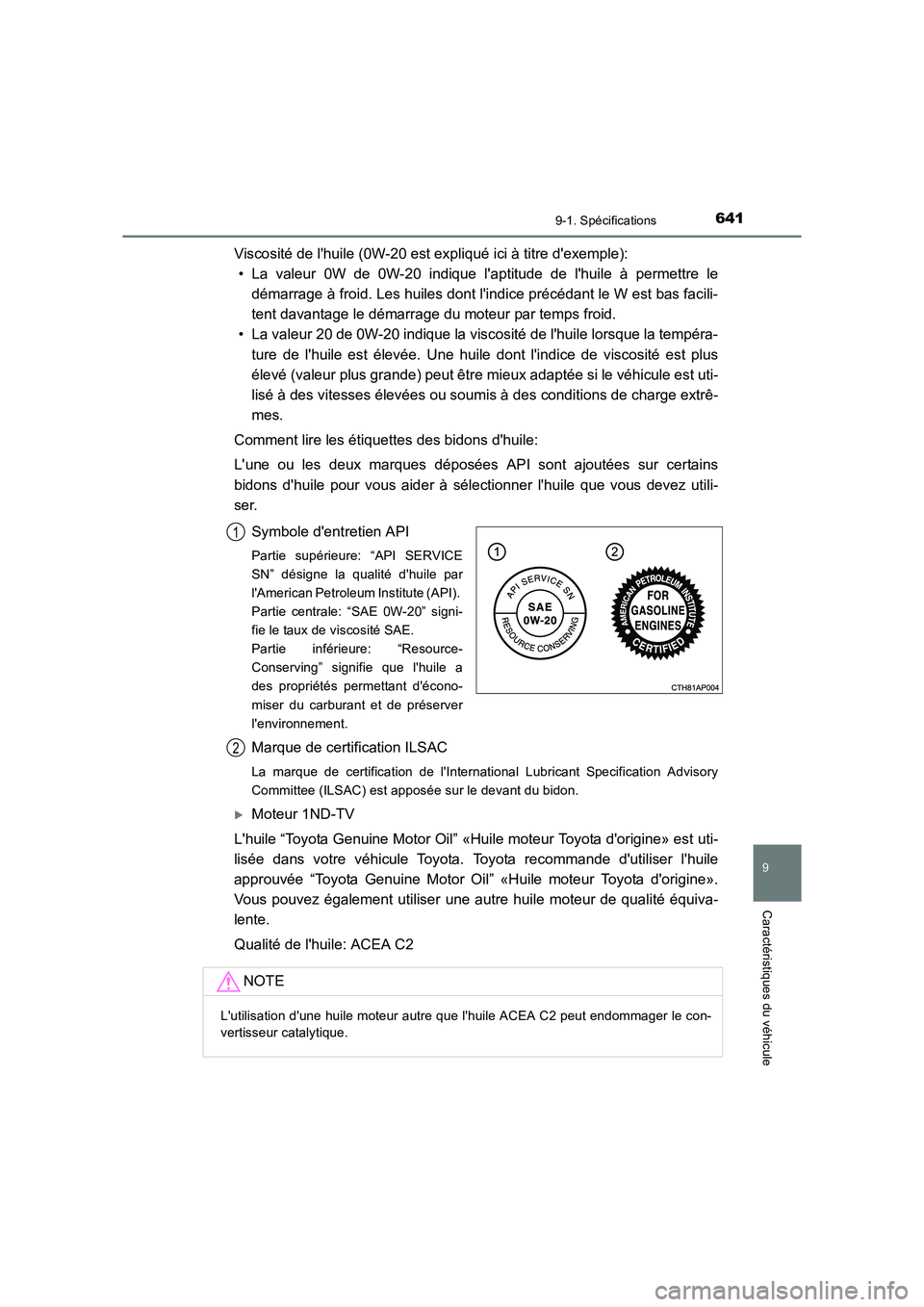

9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12K54K)
Viscosité de l'huile (0W-20 est expliqué ici à titre d'exemple):• La valeur 0W de 0W-20 indique l' aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est bas facili-
tent davantage le démarrage du moteur par temps froid.
• La valeur 20 de 0W-20 indique la viscosité de l'huile lorsque la tempéra-
ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge extrê-
mes.
Comment lire les étiquettes des bidons d'huile:
L'une ou les deux marques déposées API sont ajoutées sur certains
bidons d'huile pour vous aider à sélectionner l'huile que vous devez utili-
ser.
Symbole d'entretien API
Partie supérieure: “API SERVICE
SN” désigne la qualité d'huile par
l'American Petroleum Institute (API).
Partie centrale: “SAE 0W-20” signi-
fie le taux de viscosité SAE.
Partie inférieure: “Resource-
Conserving” signifie que l'huile a
des propriétés permettant d'écono-
miser du carburant et de préserver
l'environnement.
Marque de certification ILSAC
La marque de certification de l'International Lubricant Specification Advisory
Committee (ILSAC) est apposée sur le devant du bidon.
XMoteur 1ND-TV
L'huile “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine» est uti-
lisée dans votre véhicule Toyota. Toyota recommande d'utiliser l'huile
approuvée “Toyota Genuine Motor Oil” «Huile moteur Toyota d'origine».
Vous pouvez également utiliser une autre huile moteur de qualité équiva-
lente.
Qualité de l'huile: ACEA C2
1
NOTE
L'utilisation d'une huile moteur autre que l'huile ACEA C2 peut endommager le con-
vertisseur catalytique.
2

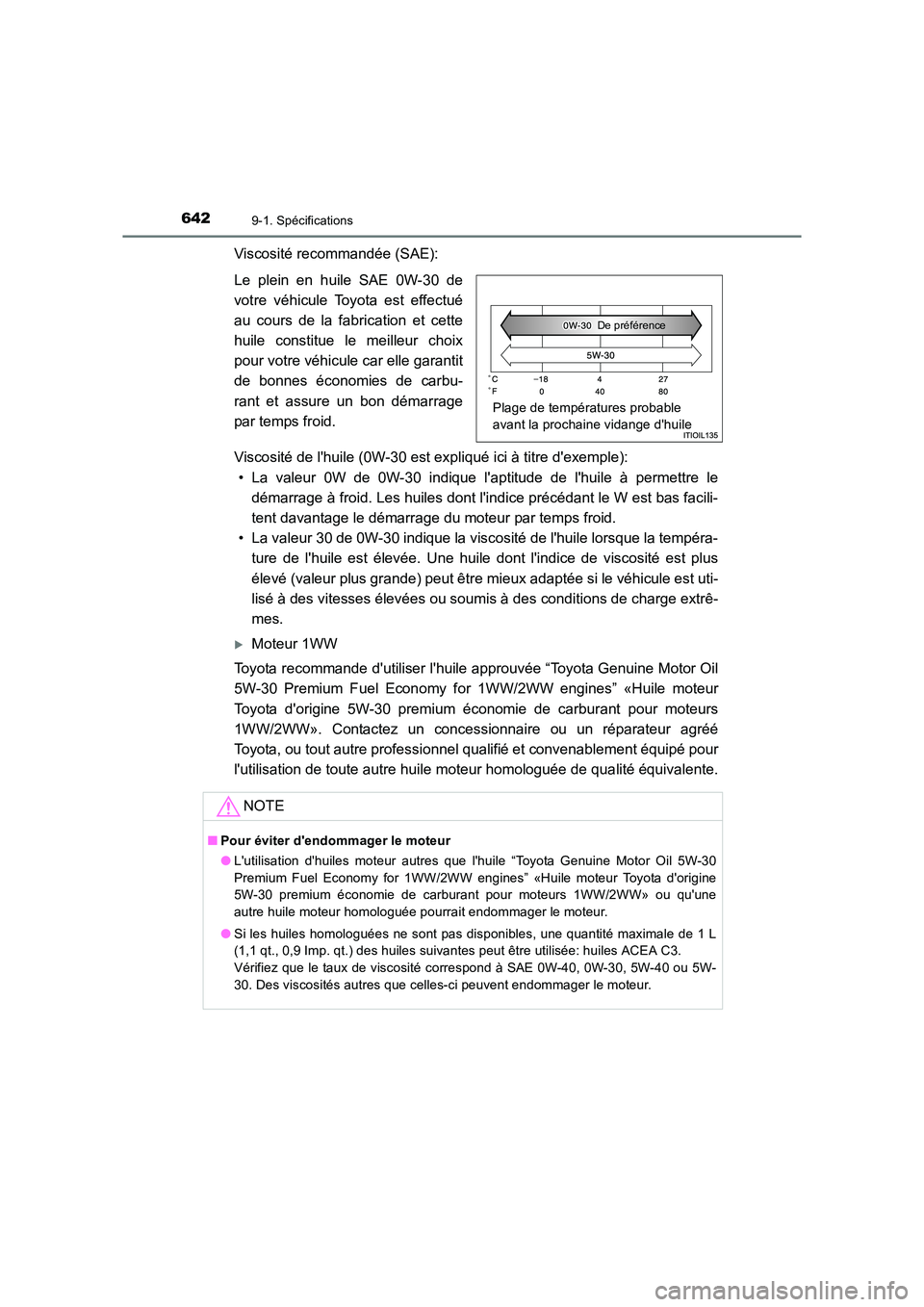

6429-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12K54K)
Viscosité recommandée (SAE):
Le plein en huile SAE 0W-30 de
votre véhicule Toyota est effectué
au cours de la fabrication et cette
huile constitue le meilleur choix
pour votre véhicule car elle garantit
de bonnes économies de carbu-
rant et assure un bon démarrage
par temps froid.
Viscosité de l'huile (0W-30 est expliqué ici à titre d'exemple):• La valeur 0W de 0W-30 indique l' aptitude de l'huile à permettre le
démarrage à froid. Les huiles dont l'indice précédant le W est bas facili-
tent davantage le démarrage du moteur par temps froid.
• La valeur 30 de 0W-30 indique la viscosité de l'huile lorsque la tempéra- ture de l'huile est élevée. Une huile dont l'indice de viscosité est plus
élevé (valeur plus grande) peut être mieux adaptée si le véhicule est uti-
lisé à des vitesses élevées ou soumis à des conditions de charge extrê-
mes.
XMoteur 1WW
Toyota recommande d'utiliser l'huile approuvée “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” «Huile moteur
Toyota d'origine 5W-30 premium éc onomie de carburant pour moteurs
1WW/2WW». Contactez un concessionnaire ou un réparateur agréé
Toyota, ou tout autre professionnel qualifié et convenablement équipé pour
l'utilisation de toute autre huile moteur homologuée de qualité équivalente.
Plage de températures probable
avant la prochaine vidange d'huile
De préférence
NOTE
■ Pour éviter d'endommager le moteur
●L'utilisation d'huiles moteur autres que l'huile “Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” «Huile moteur Toyota d'origine
5W-30 premium économie de carburant pour moteurs 1WW/2WW» ou qu'une
autre huile moteur homologuée pourrait endommager le moteur.
● Si les huiles homologuées ne sont pas disponibles, une quantité maximale de 1 L
(1,1 qt., 0,9 Imp. qt.) des huiles suivantes peut être utilisée: huiles ACEA C3.
Vérifiez que le taux de viscosité correspond à SAE 0W-40, 0W-30, 5W-40 ou 5W-
30. Des viscosités autres que celles-ci peuvent endommager le moteur.

643
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12K54K)
XMoteurs 1NR-FE, 1ZR-FAE et 1ND-TV
Système de refroidissement
Capacité
(Réfé-
rence)
Moteur 1NR-FE
XAvec système de recyclage de la chaleur de
l'échappement
5,7 L (6,0 qt., 5,0 Imp. qt.)
XSans système de recyclage de la chaleur de
l'échappement
4,7 L (5,0 qt., 4,1 Imp. qt.)
Moteur 1ZR-FAE
XVéhicules avec transmission Multidrive
5,8 L (6,1 qt., 5,1 Imp. qt.)
XVéhicules équipés d'une transmission
manuelle
5,6 L (5,9 qt., 4,9 Imp. qt.)
Moteur 1ND-TV
XAvec chauffage électrique
6,0 L (6,3 qt., 5,3 Imp. qt.)
XSans chauffage électrique
5,6 L (5,9 qt., 4,9 Imp. qt.)
Type de liquide de refroidisse-
ment Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Un liquide de refroidissement haut de
gamme équivalent, à base d’éthylène glycol,
ne contenant ni silicates, ni amines, ni nitri-
tes, ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.

6449-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12K54K)
XMoteur 8NR-FTS
XMoteur 1WW
Capacité (référence)
Moteur à essence
Refroidisseur intermédiaireXVéhicules avec transmission Multidrive
6,4 L (6,8 qt., 5,6 Imp. qt.)
XVéhicules équipés d'une transmission
manuelle
6,2 L (6,6 qt., 5,5 Imp. qt.)
2,1 L (2,2 qt., 1,8 Imp. qt.)
Type de liquide de refroidisse-
ment Utilisez l'un des produits suivants:
• “Toyota Super Long Life Coolant” «Liquide
de refroidissement Toyota super longue
durée»
• Un liquide de refroidissement haut de
gamme équivalent, à base d’éthylène glycol,
ne contenant ni silicates, ni amines, ni nitri-
tes, ni borates et issu de la technologie des
acides organiques hybrides longue durée
N'utilisez pas d'eau pure seule.
Capacité (référence)
XAvec chauffage électrique
7,3 L (7,7 qt., 6,4 Imp. qt.)
XSans chauffage électrique
7,0 L (7,4 qt., 6,2 Imp. qt.)
Type de liquide de refroidisse-
ment “Toyota Genuine Premium Long Life Coolant
1WW/2WW” «Liquide de refroidissement Toyota
d'origine premium longue durée 1WW/2WW» ou
équivalent. Le liquide “Toyota Genuine Premium
Long Life Coolant 1WW/2WW” «Liquide de
refroidissement Toyota d'origine premium longue
durée 1WW/2WW» est un produit concentré et
doit toujours être mélangé selon le rapport 50%
de liquide de refroidissement et 50% d'eau démi-
néralisée. N'utilisez pas d'eau pure seule.
Contactez un concessionnaire ou un réparateur
agréé Toyota, ou tout autre professionnel qualifié
et convenablement équipé pour l'utilisation de
toute autre liquide de refroidissement moteur
homologué de qualité équivalente.

645
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12K54K)
Système d'allumage (moteur à essence)
Bougie
Marque
XMoteur 1NR-FE
DENSO SC16HR11
XMoteur 1ZR-FAE
DENSO SC16HR11 ou DENSO SC20HR11
XMoteur 8NR-FTS
NGK DILKAR8J9G
Écartement
XMoteurs 1NR-FE et 1ZR-FAE
1,1 mm (0,043 in.)
XMoteur 8NR-FTS
0,9 mm (0,035 in.)
NOTE
■ Bougies à électrode en iridium
Utilisez uniquement des bougies à électrode en iridium. Ne réglez pas l'écartement
des bougies.
Système électrique
Batterie
Tension à vide à 20 °C
(68 °F): 12,6  12,8 V Entièrement chargée
12,2
 12,4 V À moitié chargée
11 , 8
 12,0 V Déchargée
(Tension vérifiée 20 minutes après la désactivation du
moteur et de tous les éclairages.)
Régimes de charge5 A max.

6469-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12K54K)
*: La contenance en liquide est une quantité de référence.Si le remplacement est nécessaire, consultez un concessionnaire ou un réparateur
agréé Toyota, ou tout autre professionnel qualifié et convenablement équipé.
Transmission Multidrive
Capacité en liquide*7,5 L (7,9 qt., 6,6 Imp. qt.)
Type de liquide“Toyota Genuine CVT Fluid FE” «Liquide CVT Toyota
d'origine type FE»
NOTE
■ Type de liquide de transmission Multidrive
L'utilisation d'un liquide de transmission Multidrive autre que le liquide “Toyota
Genuine CVT Fluid FE” «Liquide CVT d'origine Toyota de type FE» risque de causer
une dégradation de la qualité des passages de rapports, un blocage de votre trans-
mission accompagné de vibrations et au final des dommages à la transmission de
votre véhicule.
Boîte-pont manuelle
Contenance en huile pour engre-
nages (Référence)
XMoteur 1WW
2,1 L (2,2 qt., 1,8 Imp. qt.)
XSauf moteur 1WW
2,4 L (2,5 qt., 2,1 Imp. qt.)
Type d'huile pour engrenages Utilisez l'un des produits suivants:
• “TOYOTA Genuine Manual TransmissionGear Oil LV” «Huile pour boîte de vitesses
manuelle Toyota d'origine LV»
• Autre huile pour engrenages correspon- dant aux spécifications API GL-4 et SAE
75W
NOTE
■Huile pour engrenages de boîte-pont manuelle
Sachez que selon les caractéristiques spécifiques de l'huile pour engrenages utilisée
ou selon les conditions d'utilisation, le son du moteur au ralenti, la sensation lors du
passage des vitesses et/ou le rendement du carburant peuvent être différents ou
modifiés. Toyota recommande d'utiliser “TOYOTA Genuine Manual Transmission
Gear Oil LV” «Huile pour boîte de vitesses manuelle Toyota d'origine LV» afin d'obte-
nir une performance optimale.

647
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12K54K)
*1: Hauteur minimum de la pédale lorsqu'elle est soumise à une force de 294 N (30kgf, 66 lbf), lorsque le moteur fonctionne
*2: Course du levier du frein de stationnement lorsqu'il est levé avec une force de 200N (20,4 kgf, 45,0 lbf)
Embrayage
Jeu libre de la pédale 5  15 mm (0,2  0,6 in.)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3 ou SAE
J1704 ou FMVSS No.116 DOT 4
Freins
Hauteur de la pédale*1
Véhicules à conduite à
gauche
Véhicules à conduite à
droite63 mm (2,48 in.) Min.
73 mm (2,87 in.) Min.
Jeu libre de la pédale 1
 6 mm (0,04  0,24 in.)
Course du levier du frein
de stationnement
*25  8 déclics
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3 ou SAE J1704
ou FMVSS No.116 DOT 4
Direction
Jeu libreMoins de 30 mm (1,2 in.)

6489-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12K54K)
XPneus de 15 pouces
*: La pression de gonflage des pneus est spécifiée sur l'étiquette d'informations relati-ves à la charge des pneus. ( →P. 518)
XPneus de 16 pouces et de 17 pouces
Pneus et roues
Taille des pneus195/65R15 91H
Pression de gonflage
des pneus (pression
de gonflage des
pneus préconisée à
froid)
Vitesse du véhicule
Roue avant kPa
(kgf/cm2 ou bar,
psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
Plus de 160 km/h
(100 mph)
Ty p e A*:
260 (2,6, 38)
Ty p e B
*:
270 (2,7, 39)
Ty p e A*:
260 (2,6, 38)
Ty p e B
*:
270 (2,7, 39)
160 km/h (100 mph)
ou moins
Ty p e A*:
230 (2,3, 33)
Ty p e B
*:
240 (2,4, 35)
Ty p e A*:
230 (2,3, 33)
Ty p e B
*:
240 (2,4, 35)
Taille des roues15 × 6 J
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)
Taille des pneus205/55R16 91V, 215/45R17 87W, 225/45R17 91W
Pression de gonflage
des pneus (pression
de gonflage des
pneus préconisée à
froid)Vitesse du véhicule
Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
kPa (kgf/cm2 ou
bar, psi)
Plus de 160 km/h
(100 mph)260 (2,6, 38)260 (2,6, 38)
160 km/h (100 mph)
ou moins230 (2,3, 33)230 (2,3, 33)
Taille des roues16 × 6 1/2 J (pneus de 16 pouces), 17 × 7 J (pneus de 17
pouces)
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)

649
9
9-1. Spécifications
Caractéristiques du véhicule
UK_AURIS_Touring_Sport_EK (OM12K54K)
XRoue de secours compacte
■Lorsque vous tractez une caravane/remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage des pneus
recommandée, et conduisez à une vitesse inférieure à 100 km/h (62 mph).
Taille des pneusT125/70D17 98M
Pression de gonflage des
pneus (pression de gon-
flage des pneus préconi-
sée à froid)
420 kPa (4,2 kgf/cm2 ou bar, 60 psi)
Taille des roues17 × 4 T
Couple des écrous de
roues103 N•m (10,5 kgf•m, 76 ft•lbf)

6509-1. Spécifications
UK_AURIS_Touring_Sport_EK (OM12K54K)
Ampoules
AmpoulesWTy p e
Extérieur
Phares halogène*55A
Feux antibrouillards avant*19B
Clignotants avant21C
Clignotants latéraux5C
Clignotants arrière21D
Feux de stop21E
Feu de recul16F
Éclairages de plaque d'immatriculation5F
Intérieur
Éclairages de courtoisie*5G
Éclairages intérieurs avant/éclairages indivi-
duels8F
Éclairage intérieur arrière*8G
Éclairages individuels arrière*8F
Éclairage de compartiment à bagages5G
A: Ampoules halogène HIR2
C: Ampoules à culot en verre (ambre) E: Ampoules à culot simple (transparen- tes)
G: Ampoules à culot double
*: Sur modèles équipés B: Ampoules halogène H16
D: Ampoules à culot simple (ambrées) F: Ampoules à culot en verre (transpa- rentes)
